Anschluss am motherboard

[Red-Bull1980]

Moin

Hoffe ich schreibe das hier in die richtige Themen Box

Folgendes, Ich habe das Gigabyte B660 GAMING X DDR4 - 1.0 - Motherboard - ATX - LGA1700-Sockel - B660

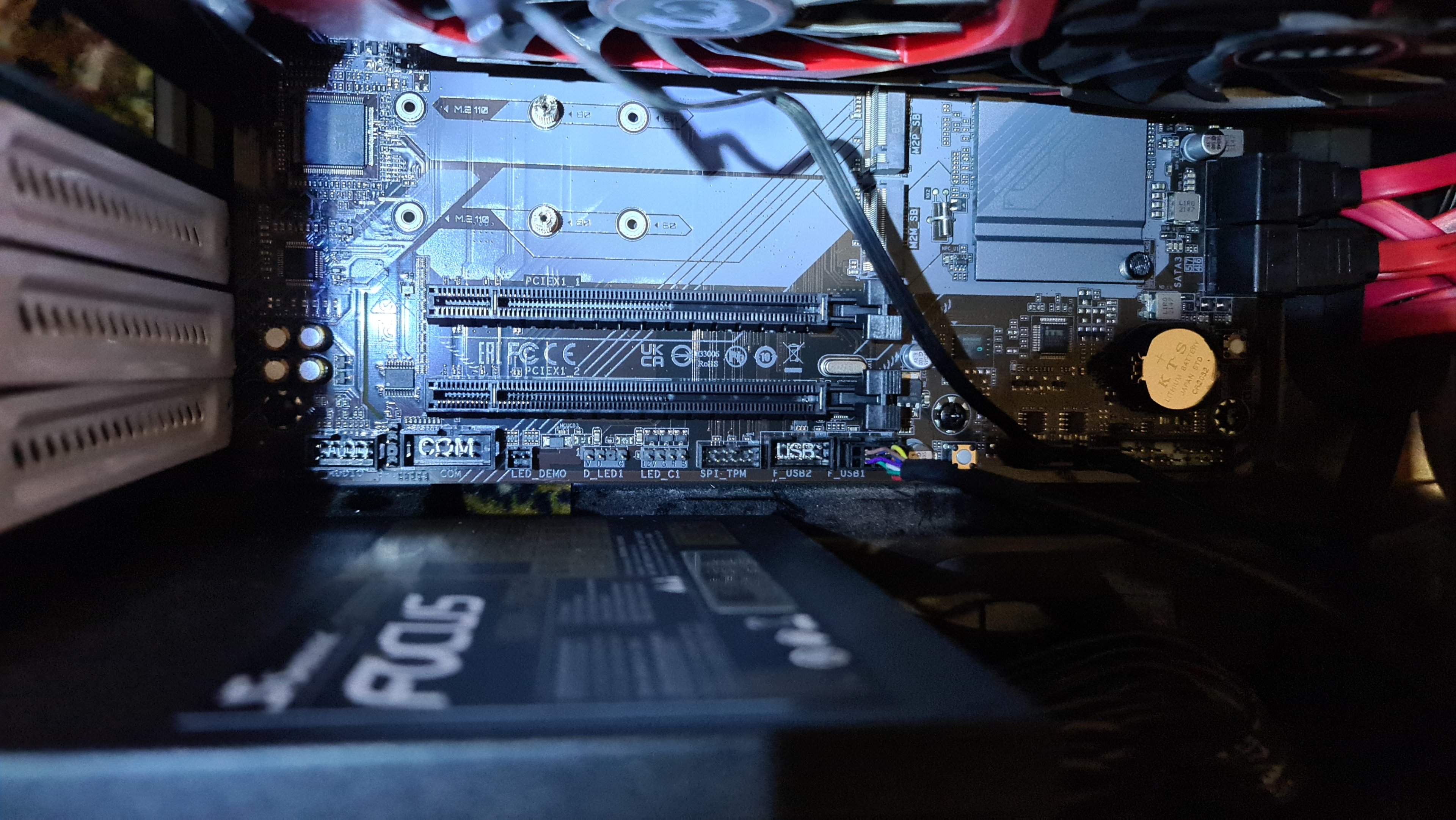

Und habe siehe Fotos die Stecker vom Power Button, reset button , hdd LED.. Wo muss ich das anschließen. Ich hoffe man kann das auf dem Bildern erkennen bei mehr Infos fragt einfach



[rg88]

Erstesm hast du keine Bilder gepostet und zweitens: Warum schaust du nicht einfach ins Handbuch vom Mainboard? Dafür ist das schließlich da

Hoffe ich schreibe das hier in die richtige Themen Box

Nein, tust du nicht. Außer wir sollen dich beraten, welche Kabel du kaufen musst.



[Red-Bull1980]

Ergänzung (15. Mai 2022)

Da habe ich reingeschaut... Finde aber nicht der Art



[Nickel]

Gigabyte B660 GAMING X DDR4 - 1.0



[Axendo]

Handbuch download:
https://www.gigabyte.com/Motherboard/B660-GAMING-X-DDR4-rev-10/support#support-manual

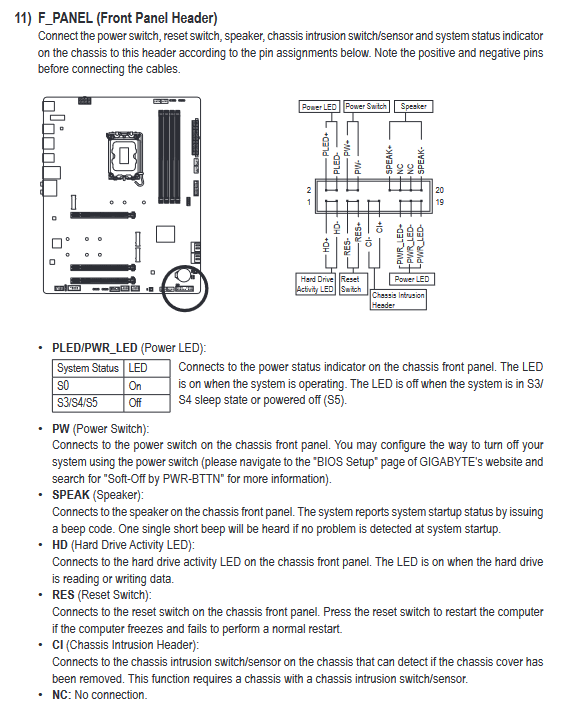

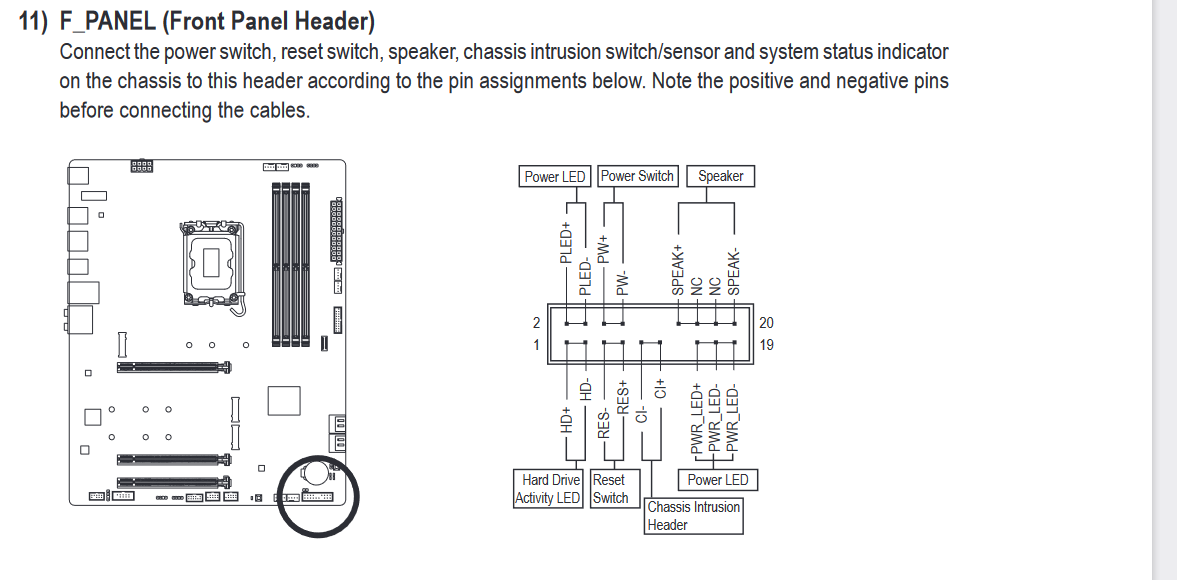

Seite 25: (Die Schrift der Kabeln soll nach "oben" zeigen/eingesteckt werden)



[Red-Bull1980]

Oh das hatte ich übersehen... Aber trotzdem danke für die Antwort



[Nickel]

Die Schrift der Kabeln soll nach "oben" zeigen/eingesteckt werden

Ist egal bis auf "Power- und HDD-Led", da braucht's plus und minus.
Farbige sind in der Regel immer "plus", schwarz und weiß "minus".



[MORPEUS]

Farbige sind in der Regel immer "plus", schwarz und weiß "minus".

Echt jetzt? Habs noch nie nachgemessen, aber das widerspricht doch jeder Norm. Schwarz ist doch immer minus? In der Regel.

Edit: Um den Lesefluss nicht zu unterbrechen, habe ich auf die Erwähnung von evtl. Ausnahmen verzichtet.



[UNDERESTIMATED]

Schwarz ist doch immer minus?

Dann hab ich nur Minuskabel, meine sind alle Schwarz.

(Aber beschriftet auf dem Stecker)



[MORPEUS]

Emo's gefällt das.



[john.smiles]

aber das widerspricht doch jeder Norm.

Nichts vom Frontanschluss ist genormt, nicht einmal das Layout wo was ist. Deshalb gibt es heute noch die Lösung mit den vielen Einzelsteckern. Bis letztes Jahr wusste ich das nicht, aber dann hab ich ein Biostar Mobo gekauft, wo es Abweichungen gab.



[MORPEUS]

Ich spreche nicht vom PC bastelkram, ich meine global, international, ja selbst bei den Außerirdischen ist vermutlich schwarz i.d.R. minus/masse. Ich meine damit, das ist ein ungeschriebenes Gesetz, sozusagen eine Naturkonstante.... ich schweife ab.



[Red-Bull1980]

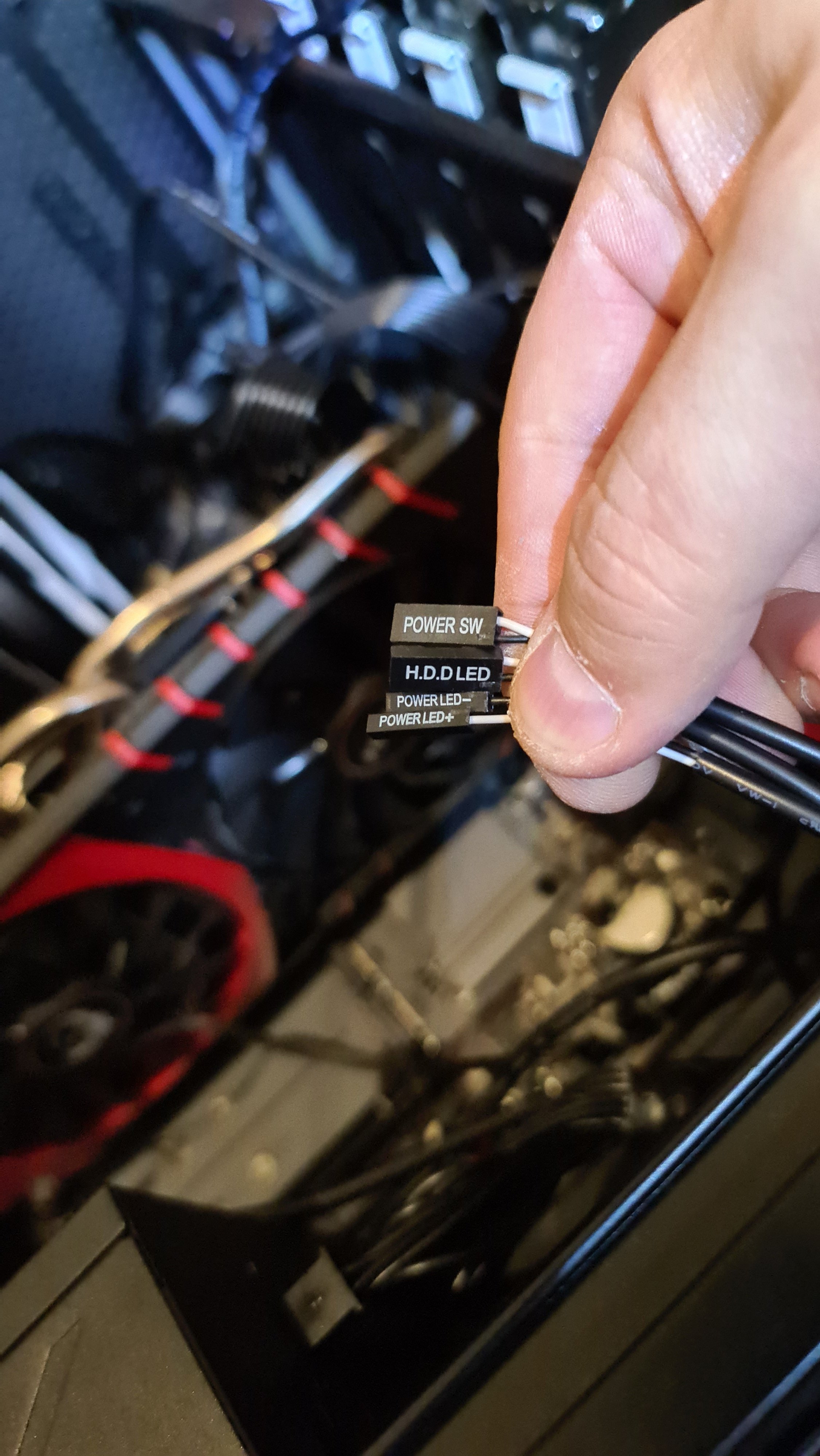

Hab doch in der dritten Antwort ein Foto von den Kabeln

Ergänzung (15. Mai 2022)

Wo müsste ich den dann +- laut der Anleitung anschließen

Hab doch in der dritten Antwort ein Foto von den Kabeln



[rg88]

Bei deinen kabeln ist minus schwarz, ist doch sogar beschriftet. Wo hängts?



[Red-Bull1980]

Danke erstmal für die Hilfe PC Lauf aber er bootet nicht obwohl eine Boot fähige Festplatte drin ist.....



[Nickel]

Dann handelt es sich wohl um eine Windows Installation im alten MBR-Partitionstil (Bios/Legacy),
dann musst du CSM aktivieren im UEFI (Bios).



[Red-Bull1980]

ja ist win 7 ... noch



[Nickel]

Dann muss CSM an.



[Red-Bull1980]

wo finde ich das



[Nickel]

Windows 7 kann man zwar auch im GPT-Partitionstill installieren,
aber dann hättest du hier den "Windows Boot Manager".

wo finde ich das

Wie oben bereits, im Handbuch oder suche es im BIOS.

Kannst doch nicht schon wieder verlangen,
dass wir jetzt dein Handbuch lesen im Netz
und hier Screenshots posten
