Aquasuite Dashboard's

[Tomek83]

Nabend Leute,

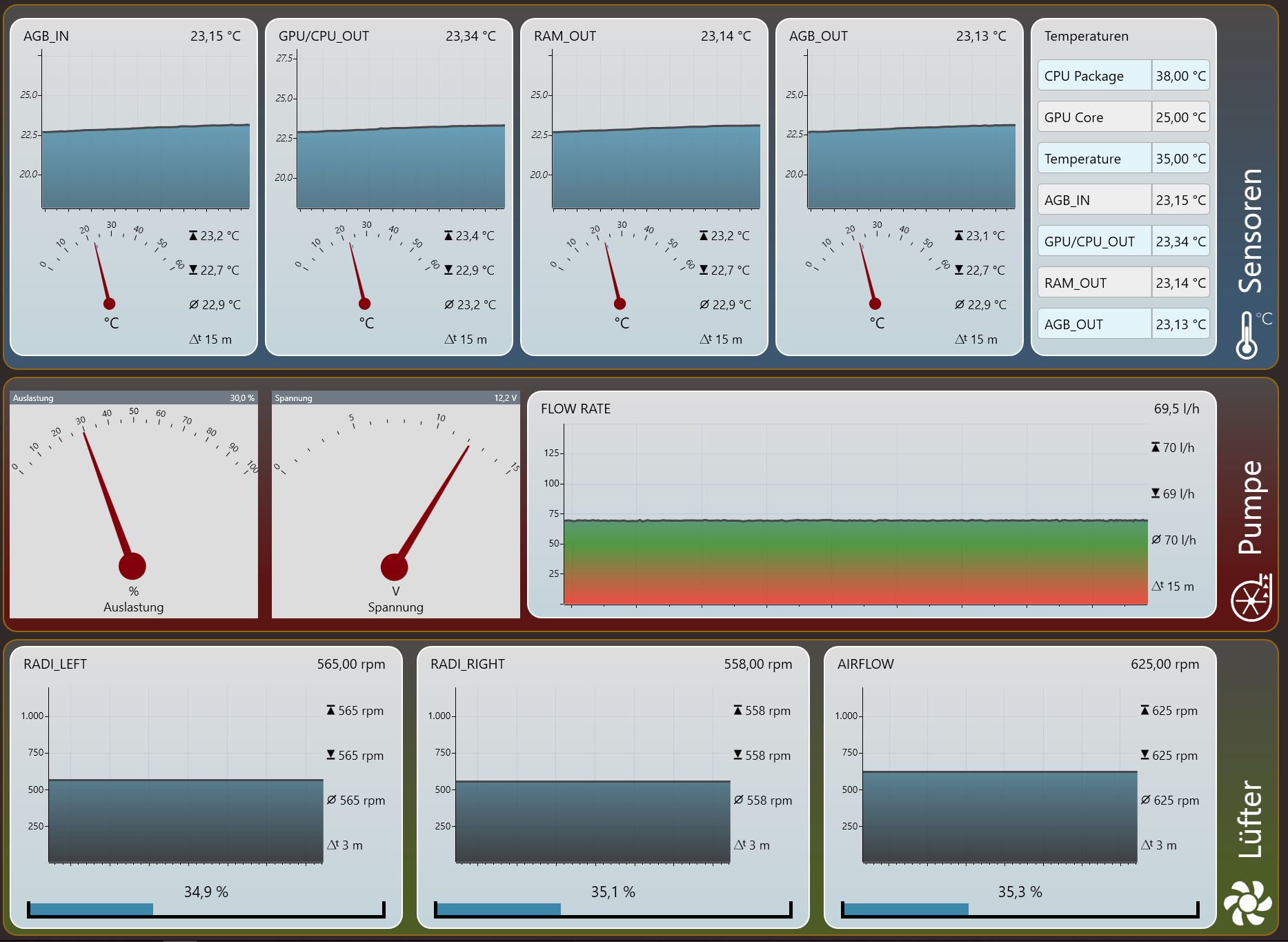

ich habe mir gerade mal die Mühe gemacht und mein erstes eigenes Dashboard im Aquasuite gebaut.

Da kann man ja wirklich ALLES einstellen! 😱

Ich würde gerne mal paar Alternativen sehen. Von daher postet doch mal bitte paar Pic's von Euren Board's, Danke =)

Zur Zeit habe ich noch die rpm's der Lüfter fest eingestellt, da ich mich noch mit den Reglern befassen muss. Ich möchte die demnächst gerne noch automatisiert laufen lassen, sodass die im Idle im Silent-Modus laufen und nur bei Bedarf (zocken) etwas hochdrehen. Ich habe ja eh traumhafte Temp's 😍

LG
Tomek



[DragX]

Bin die letzten Tage auch am testen, was tatsächlich sinnvoll ist und was nicht.



[Rickmer]

Oh wow @Tomek83 da hast du dir ja richtig Mühe gemacht^^

Ich habe bei mir nur die wichtigsten Temperaturen im Blick (Wasser, CPU, GPU, Gehäuseabluft) und dann noch den Durchfluss.

Ich versuch mal dran zu denken einen Screenshot zu machen wenn ich zuhause bin. Da ich eine 21:9 Ultrawide habe, kann ich die beim normalen Browsen auch immer sehen, weil den Browser auf Ultrawide-Breite zu strecken macht kein Sinn.



[0-8-15 User]

Ich lass mir die momentane CPU Temperatur (52 C), die durchschnittliche Temperaturdifferenz zwischen Raum- und Wassertemperatur (9 K), das aktuelle Lüfterprofil (2), die Wassertemperatur an der kältesten bzw. wärmsten Stelle im Kreislauf (32 C bzw. 35 C), sowie die momentane CPU Auslastung (7 %) anzeigen:

Nachtrag: Genau genommen gewichte ich die mittleren Temperaturdifferenzen zwischen angesaugter Frischluft und Wassertemperatur eines jeden Radiators mit seiner momentanen Kühlleistung.



[Tomek83]

@DragX : Danke! =) Da habe ich doch glatt vergessen die MBO Sensoren einzubinden. Hab jetzt oben rechts noch die CPU-, GPU-, und M2.SSD-Temp eingebunden.

Update:

Leider kann ich den Namen der M2.SSD nicht ändern (3. Stelle) ? Weiss einer wie das geht ?

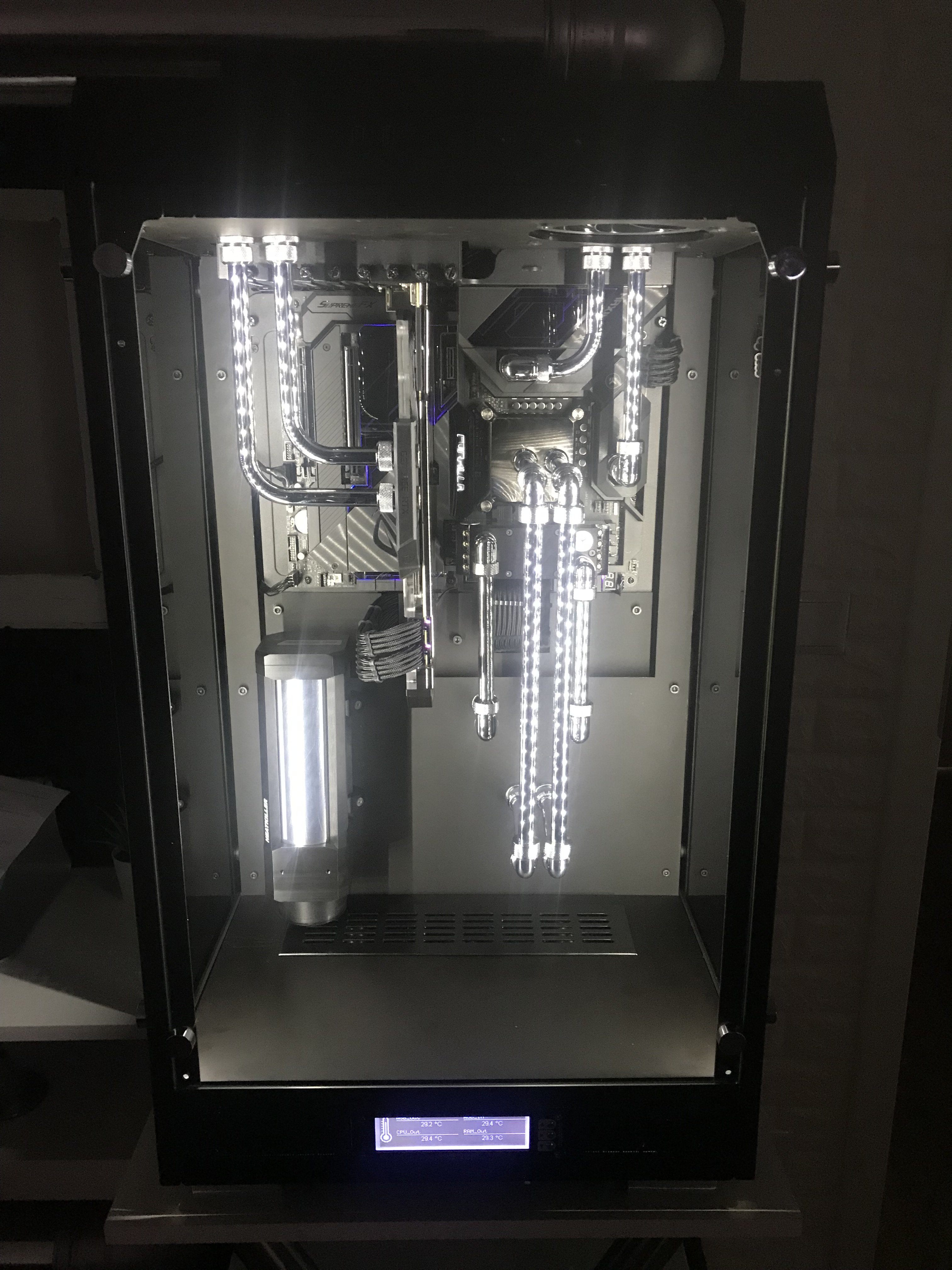

@Rickmer : Jo, das ganze Projekt "Skynet" war n riesen Ding! Hier mal n Handypic ;-) eine Story des Projekts folgt...

#Skynet:

PS: Und das war meine erste Custom-WaKü die ich gebaut habe. Bin sehr stolz das alles so gut geklappt hat =)

LG
Tomek



[Rickmer]

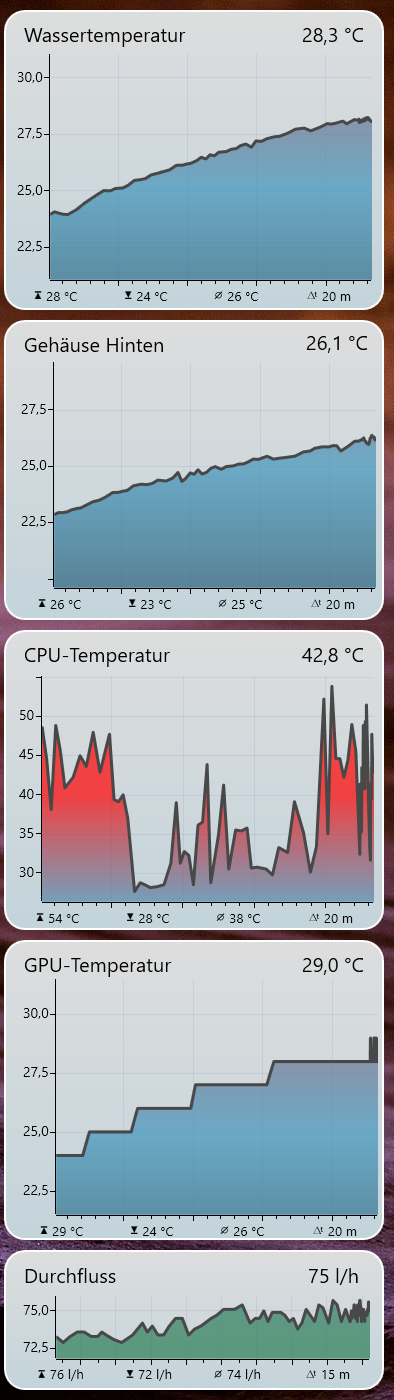

So, jetzt habe ich einen Screenshot wie's bei mir aussieht:

Differenztemperatur Raum/Wasser wäre noch eine gute Idee, vermutlich hilfreicher als die Gehäusetemperatur hinten zu überwachen. Die Temperatursensoren dafür habe ich auch, müsste ich nur mal anschließen...

Die Lüftergeschwindigkeit am Quadro behalte ich auch nicht wirklich im Blick, weil solange die Wassertemperatur nicht jenseits 35°C geht, passiert da nicht viel... der schnellste Lüfter geht bis 35°C Wasser von seiner Startgeschwindigkeit von 330rpm auf unglaubliche 375rpm hoch.



[Lassart]

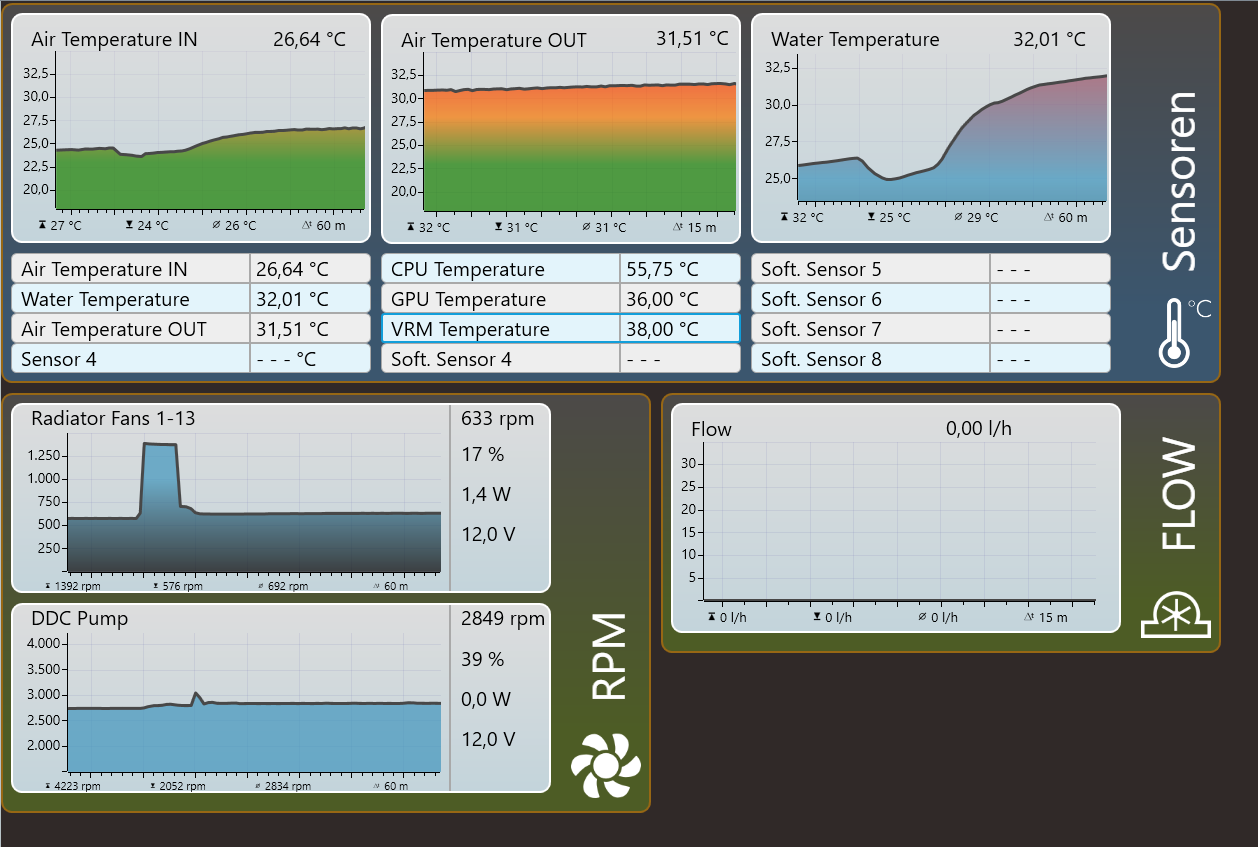

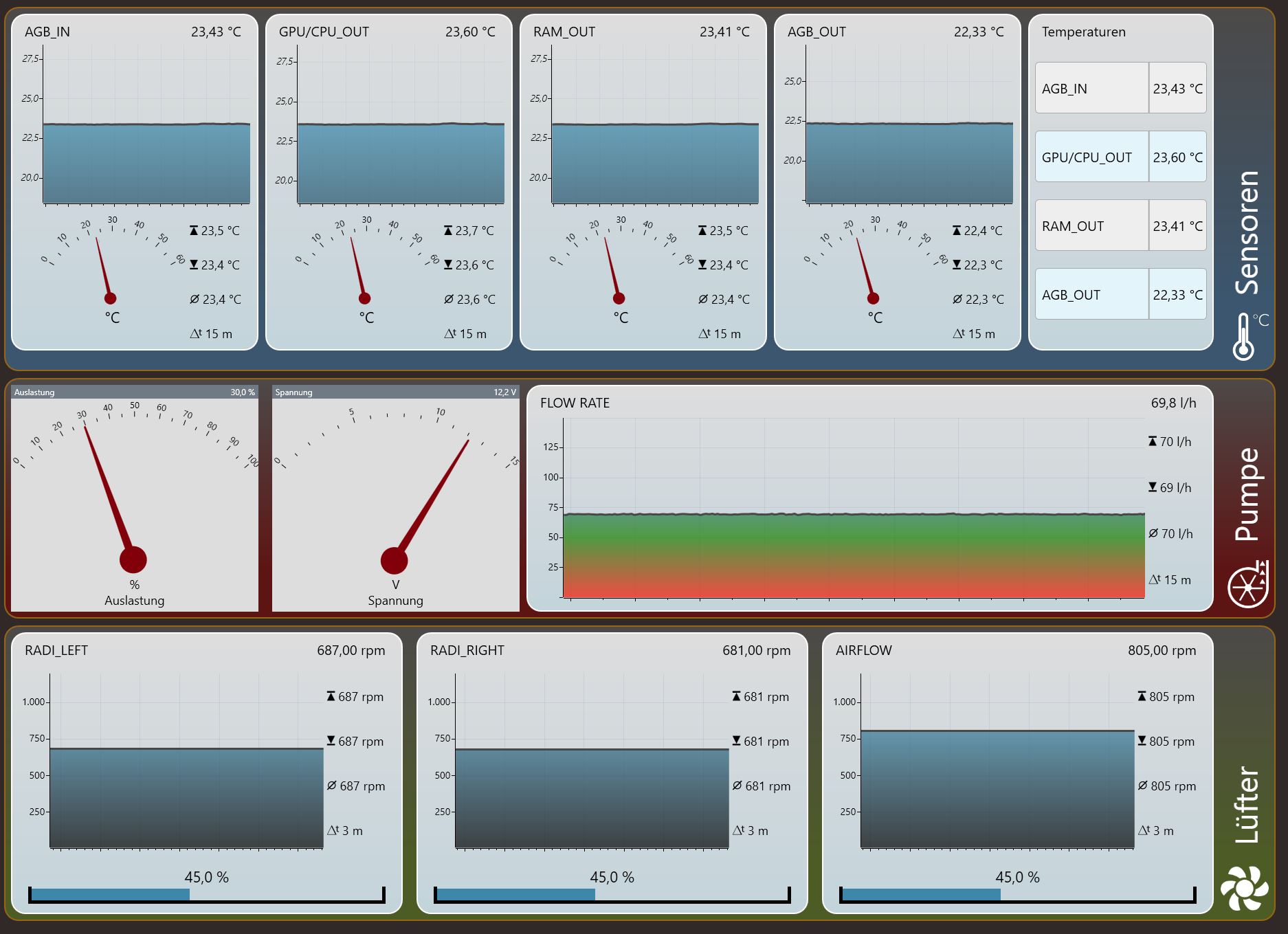

Ich hatte bisher noch nicht allzu viel Zeit meine Oberfläche anzupassen - da gibt es noch viel Potential



[Tomek83]

@Lassart :

Wie hast du die SSD-Temp auf "M.2 SSD ..." umbenannt? Ich kann nur den Default-Namen "Temperature" auswählen und nirgens ändern =/

Wie es scheint, hast du 2 Loop's ?



[Lassart]

@Tomek83:

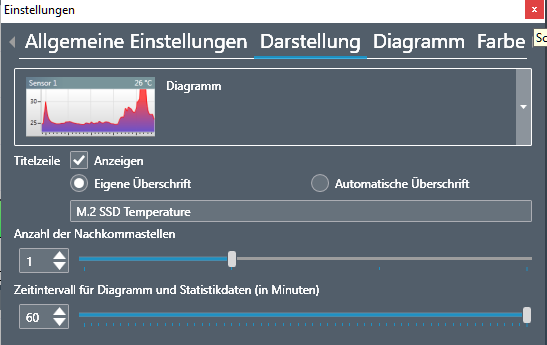

In den Einstellungen kannst du auch eine eigene Überschrift vergeben

Ich hatte mal 2 Loops, hab sie jetzt aber zu einem zusammengefasst (Alphacool Eisdecke DDC Dual) und dann die Pumpen ein wenig runtergeregelt, dass sie nicht so laut sind.



[Rickmer]

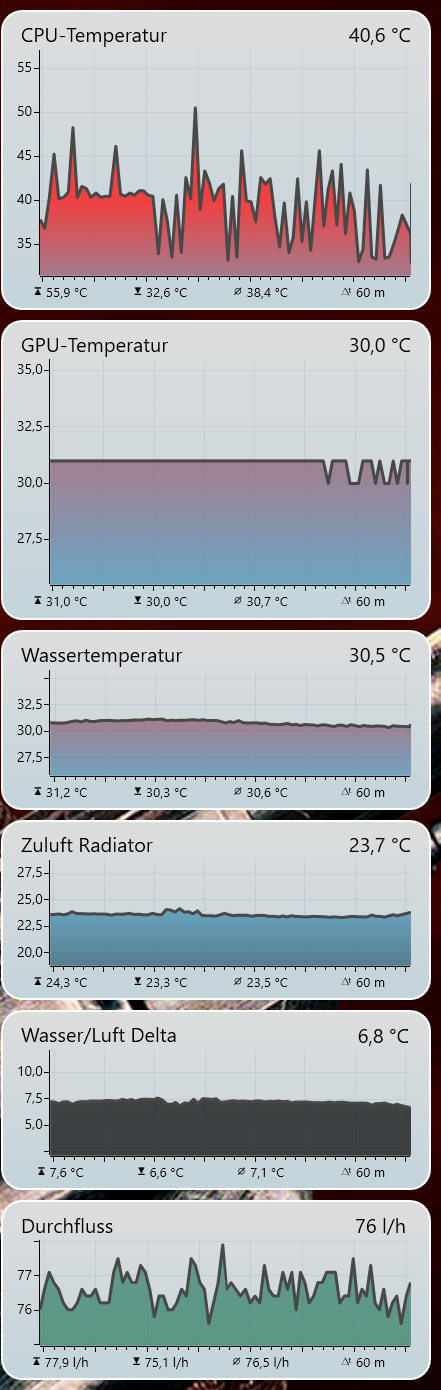

Anhand der Anregungen hier habe ich meine Darstellung etwas geändert.

Hinzugekommen ist die Anzeige der Temperatur der Zuluft am Radiator (sowie ein entsprechend im Ansaugbereich des Radiator positionierter Temperatursensor an der Quadro) und eine Anzeige des Wasser/Luft Delta.
Dabei ist mir auch aufgefallen, das ich dieses Delta nicht direkt auf der Quadro errechnen lassen kann, sondern dies nur über die virtuellen Sensoren bei der Aquaero geht. Schade. Soviel zu der Idee, die Lüfter an der Quadro eventuell über das Wasser/Luft Delta zu steuern.

(Okay, ich könnte das als Software-Sensor wieder bei der Quadro importieren, aber dann geht die Steuerung nur noch solange die Aquasuite als Interface läuft, was schlecht wäre.)

Ansonsten habe ich noch ein Redesign gemacht, um alles einheitlicher zu gestalten. Sonst habe ich noch die Breite gestreckt um das gesamte Blickfeld rechts von dem Browser auf meinem Ultrawide auszunutzen und mit der größeren Breite dann den angezeigten Zeitraum auf 60 Minuten erweitert.

Der Sensor für die Zuluft am Radiator dürfte dann auch eine deutlich genauere Messung der Raumtemperatur sein, als bei meinem Thermometer...



[Tomek83]

Nice work @Rickmer

@All: Sehe ich das richtig, dass man die Regler nur anhand der Aquaero Sensoren einstellen kann bzw. den Standard "Vorgabewert-Regler" der Fans ?

Ich würde gerne die Fans anhand der CPU bzw. GPU Temp automatisch steuern lassen, aber wenn ich die Datenquelle auswählen will, tauchen da nur die Aquaero Sensoren auf... sprich die Wassertemp...

Auch hier allgemein die Frage, steuert ihr die Fans manuell oder lasst ihr das automatisiert anhand der Wassertemp laufen ? Oder habt ihr einfach den einen fixen Sollwert?

Wäre schon cool, wenn der beim "abrechnen" eher Silent läuft und bei Last automatisch hochdreht



[Lassart]

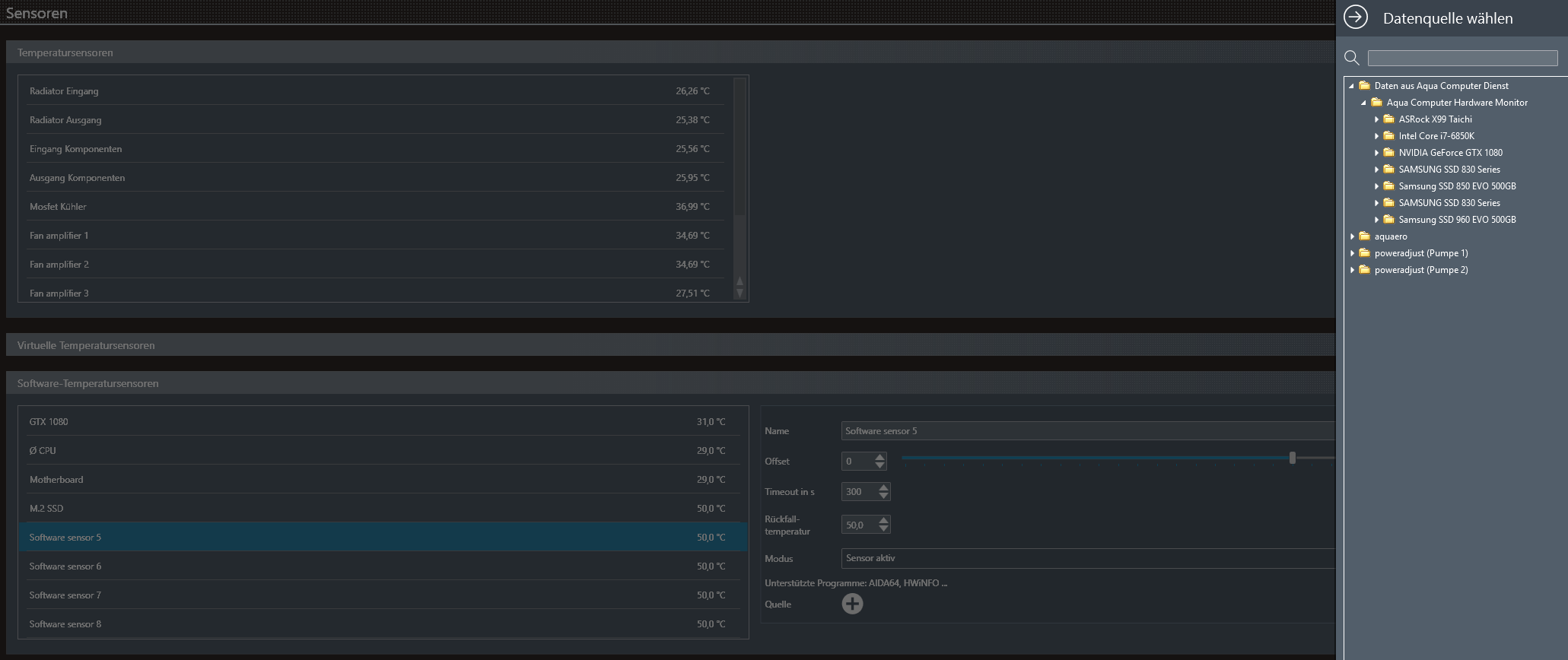

Du musst die CPU oder GPU Temp erst einem Softwaresensor zuweisen, dann kannst du ihn auswählen



[DragX]

Nice work @Rickmer

@All: Sehe ich das richtig, dass man die Regler nur anhand der Aquaero Sensoren einstellen kann bzw. den Standard "Vorgabewert-Regler" der Fans ?

Ich würde gerne die Fans anhand der CPU bzw. GPU Temp automatisch steuern lassen, aber wenn ich die Datenquelle auswählen will, tauchen da nur die Aquaero Sensoren auf... sprich die Wassertemp...

Auch hier allgemein die Frage, steuert ihr die Fans manuell oder lasst ihr das automatisiert anhand der Wassertemp laufen ? Oder habt ihr einfach den einen fixen Sollwert?

Wäre schon cool, wenn der beim "abrechnen" eher Silent läuft und bei Last automatisch hochdreht

Also das was du vorhast funktioniert zwar, mit Hilfe von Software Sensoren für GPU bzw. CPU Temperatur, macht aber eigentlich keinen Sinn bei einer Wasserkühlung.
Die Temperatur von CPU und GPU ist shortterm erstmal relativ unabhängig von der Drehzahl der Radiator Lüfter. Mit erhöhter Wassertemperatur steigen dann natürlich auch die Komponenten Temperaturen.
Wenn du jetzt nach z.B. CPU Temperatur regelst wirst du unnötige Drehzahlschwankungen haben.

Einfach nach Wassertemperatur regeln und gut ist!



[raekaos]

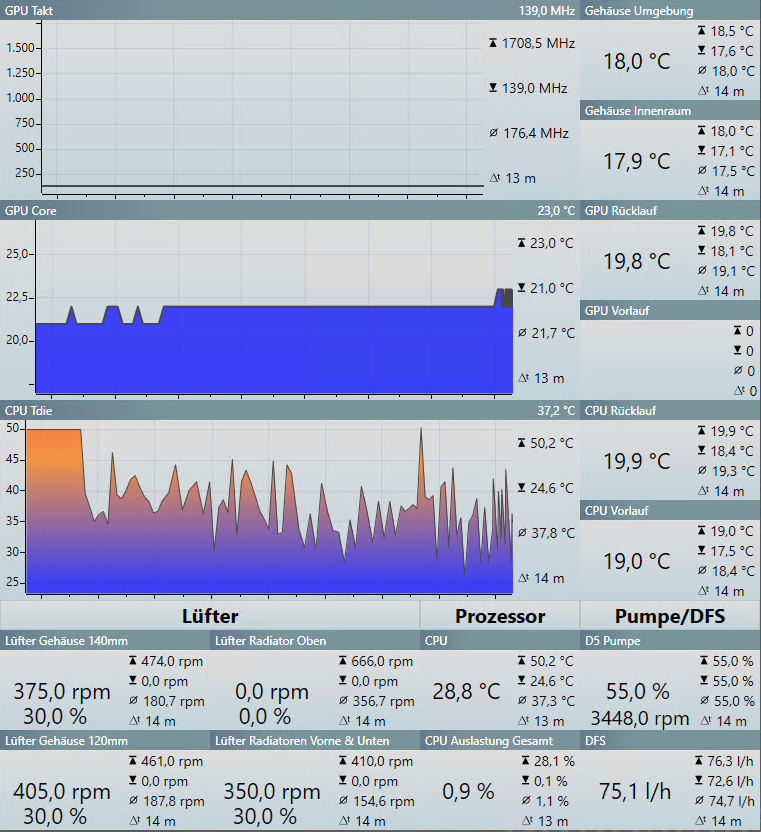

Meins ist zweckmäßig, bisher keine Zeit und Lust gehabt, da optisch was dran zu machen:

GPU-Vorlauf-Sensor, hat irgendwie eine Macke, darum ist er aktuell abgeklemmt.
Die Lüfter der "Radiatoren Oben" springen erst ab 25°C ((GPU Core + CPU-Rücklauf)/2) und haben eine Zieltemperatur von 35°C.



[[ChAoZ]]

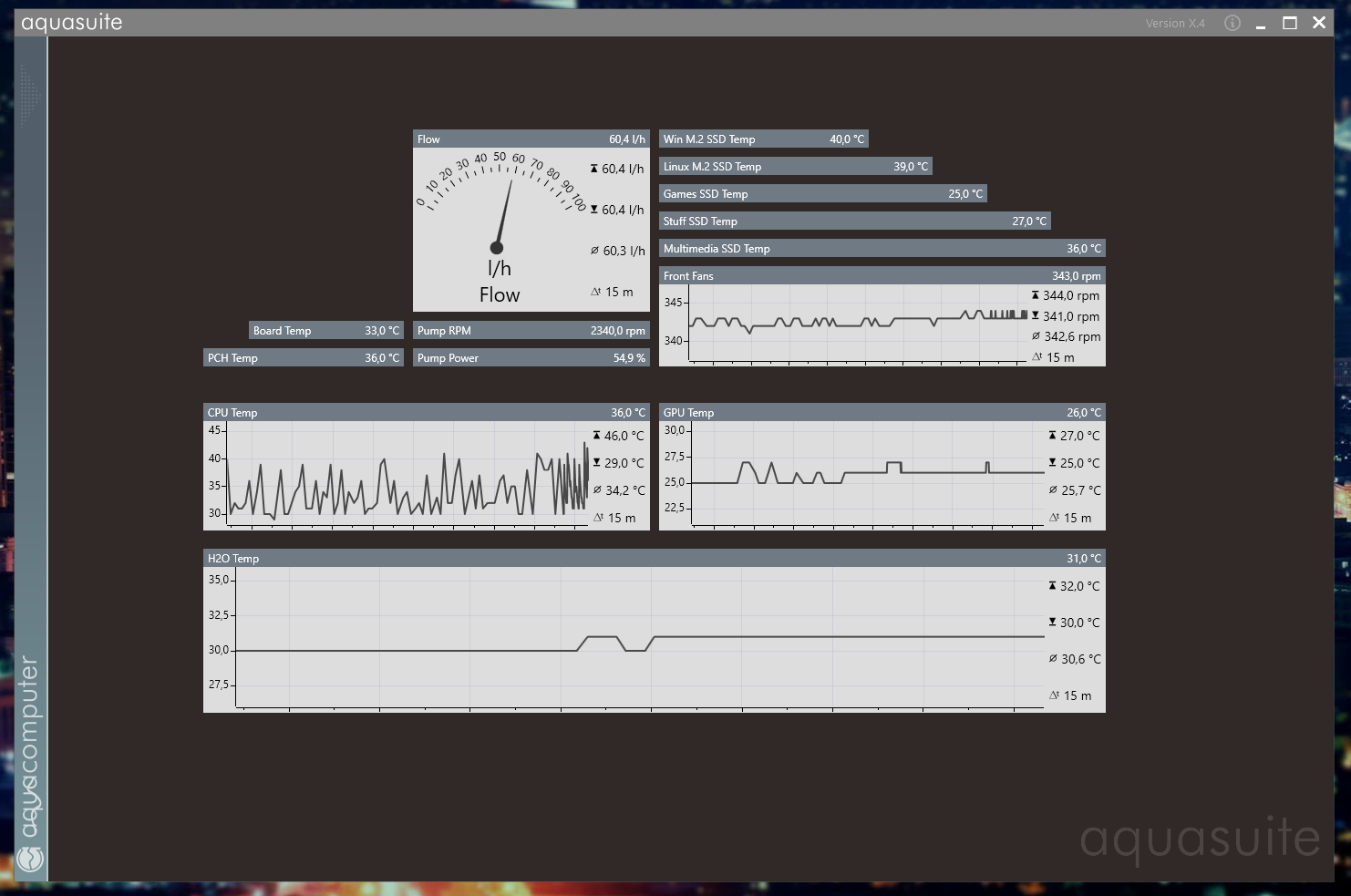

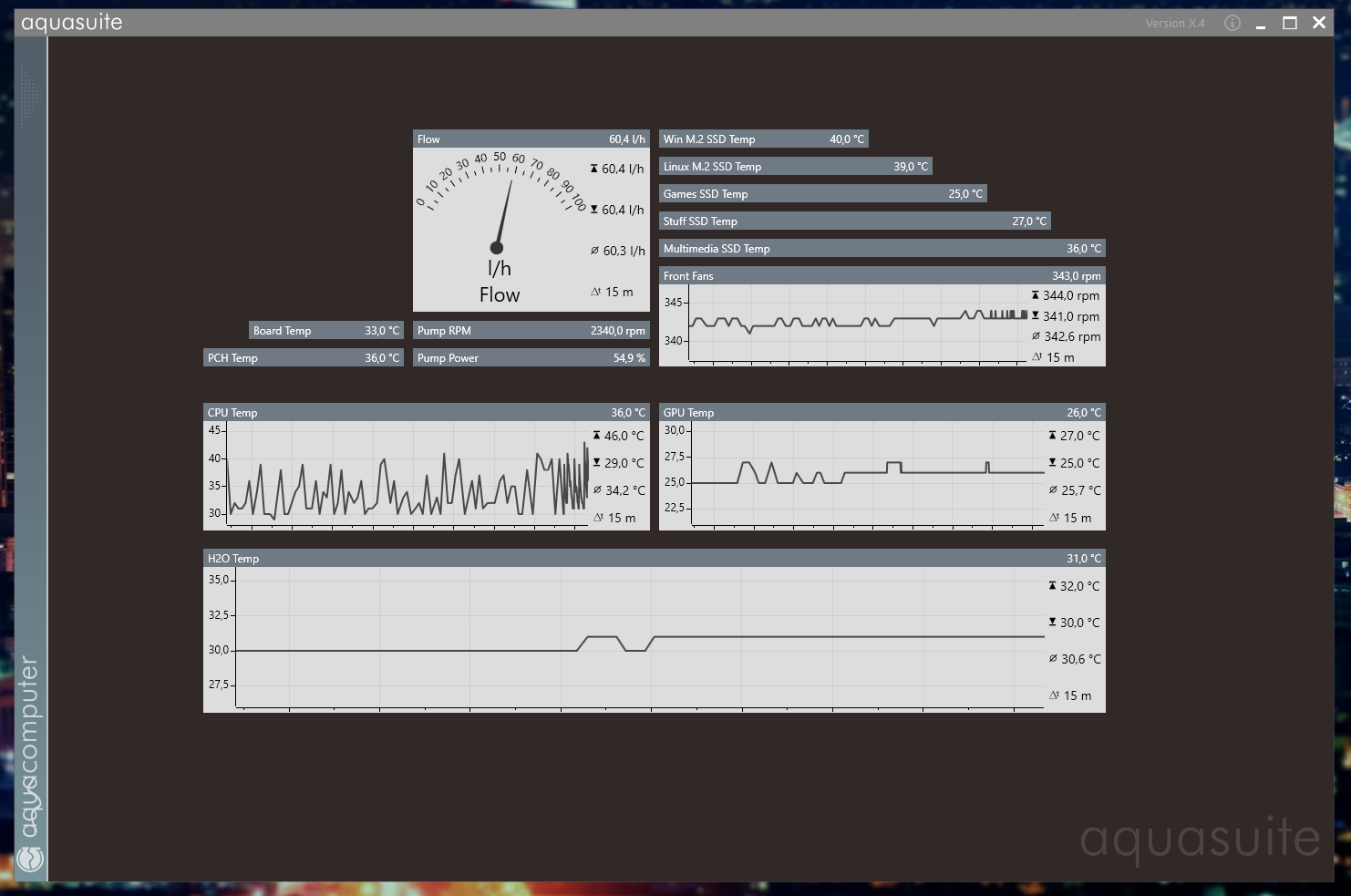

Ihr habt ja alle so geile Boards, da kommt mir ja meiner plötzlich so depressiv vor^^



Muss wohl noch etwas experimentieren...
PS: Meine Top Fans (Riing Plus 12) sind über USB angebunden. Gibt es hier eine Möglichkeit die RPM auszulesen mit AS?



[Rickmer]

Ihr habt ja alle so geile Boards, da kommt mir ja meiner plötzlich so depressiv vor^^

Derweil finde ich sieht deins richtig nice aus...



[[ChAoZ]]

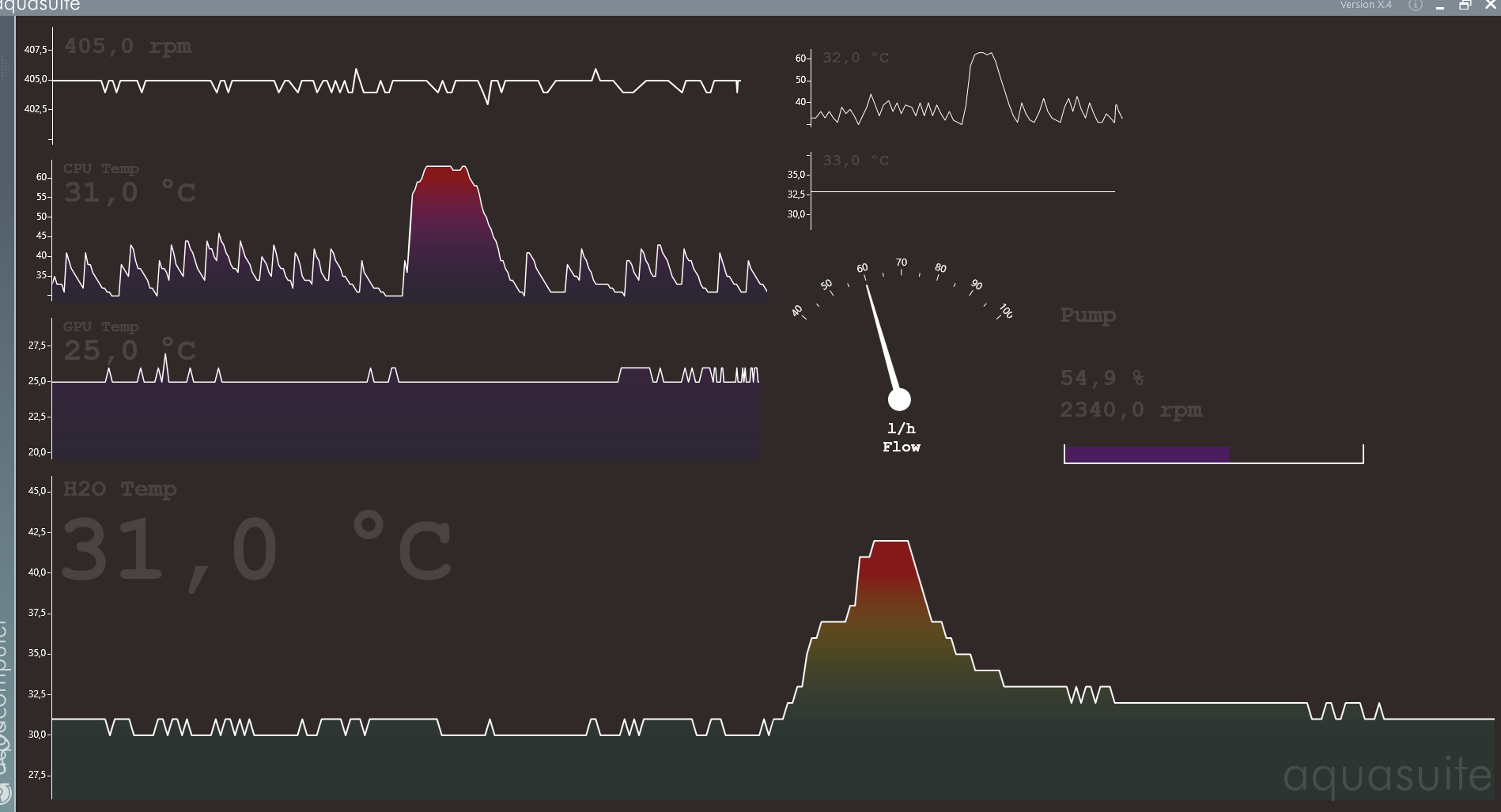

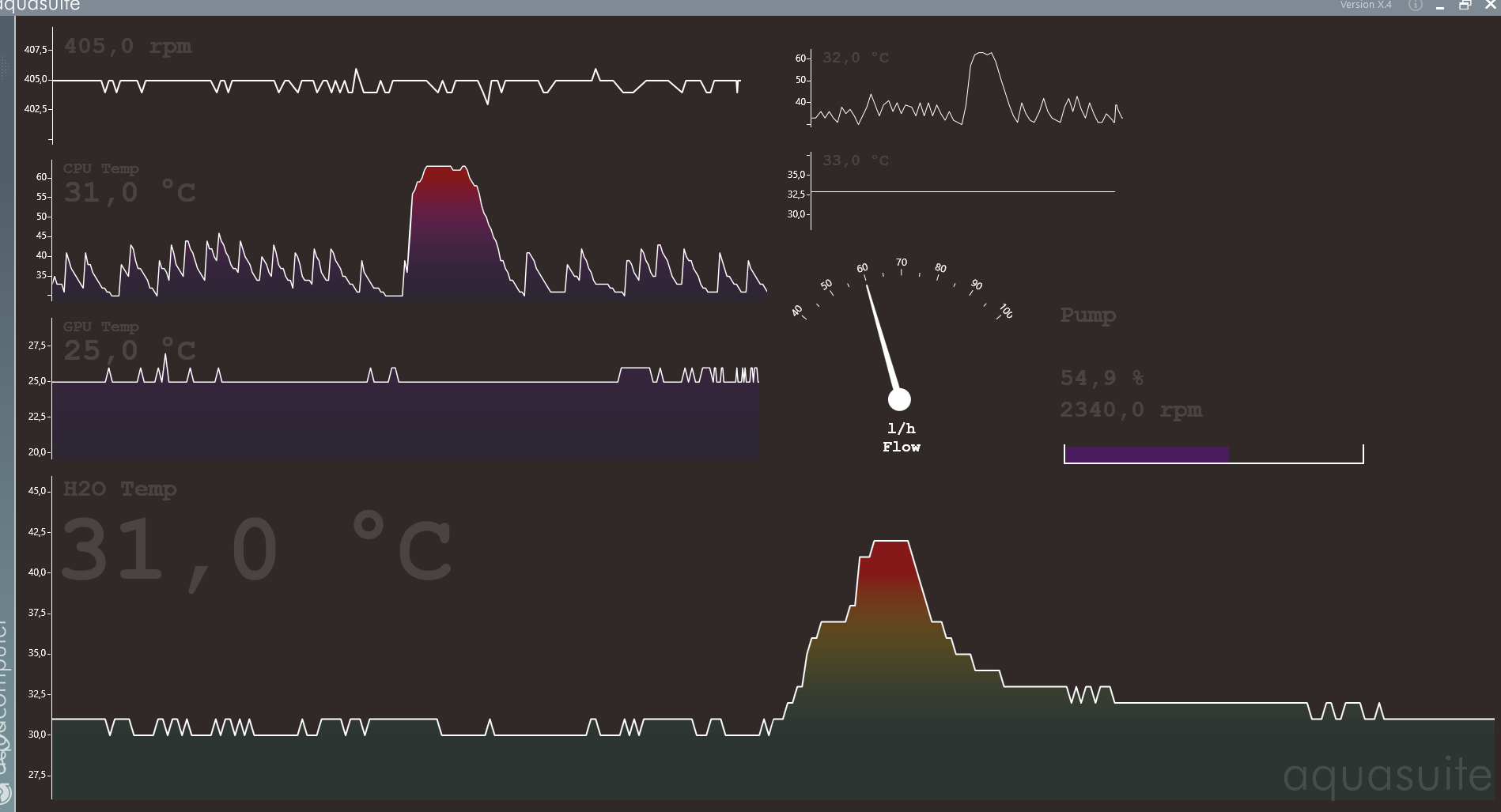

3 Stunden hat mich das jetzt gekostet^^



Würde gerne eigene Labels hinzufügen, die beiden Temp Anzeigen oben rechts sind der PCH und Board. Wenn ich den Sensor Namen wähle dann steht da "Sensor 1"... damit kann man nichts anfangen. Mit eigenen Objekten kriege ich den Hintergrund nicht weg... weiß jemand eine Lösung?



[Rickmer]

3 Stunden hat mich das jetzt gekostet^^

Sieht aber auch echt nice aus!

Wenn ich den Sensor Namen wähle dann steht da "Sensor 1"

Du kannst doch den im Sensoren-Menü umbenennen?
Im Zweifelsfall nochmal als eigenen Software-Sensor anlegen oder irgendwas.



[[ChAoZ]]

Kann mir jemand ein Phänomen erklären?
Gestern knapp 3h gezockt, die Wassertemp. lag bei 39° Grad, CPU ca. 42° Grad und GPU ca. 37° Grad.
Mein Durchfluss ist IMMER 54,2 l/h. Gestern allerdings beim zocken hatte ich knapp über 60 l/h. Nach dem zocken wieder 54,2 l/h. Fließt wärmeres Wasser entwa schneller? Oder ist es die Ausdehnung des Wassers?



[Lassart]

Was für einen Durchflussmesser hast du denn?
