beyerdynamic DT 990 PRO linke Seite defekt

[n0reaga]

Hallo zusammen,

bei meinem DT 990 Pro 250 Ohm funktioniert die linke Seite nicht mehr. Hatte den aufgemacht und nichts Offensichtliches gefunden, daher ein neues System beim Hersteller https://www.beyerdynamic.de/system-dt-990-serie.html bestellt.

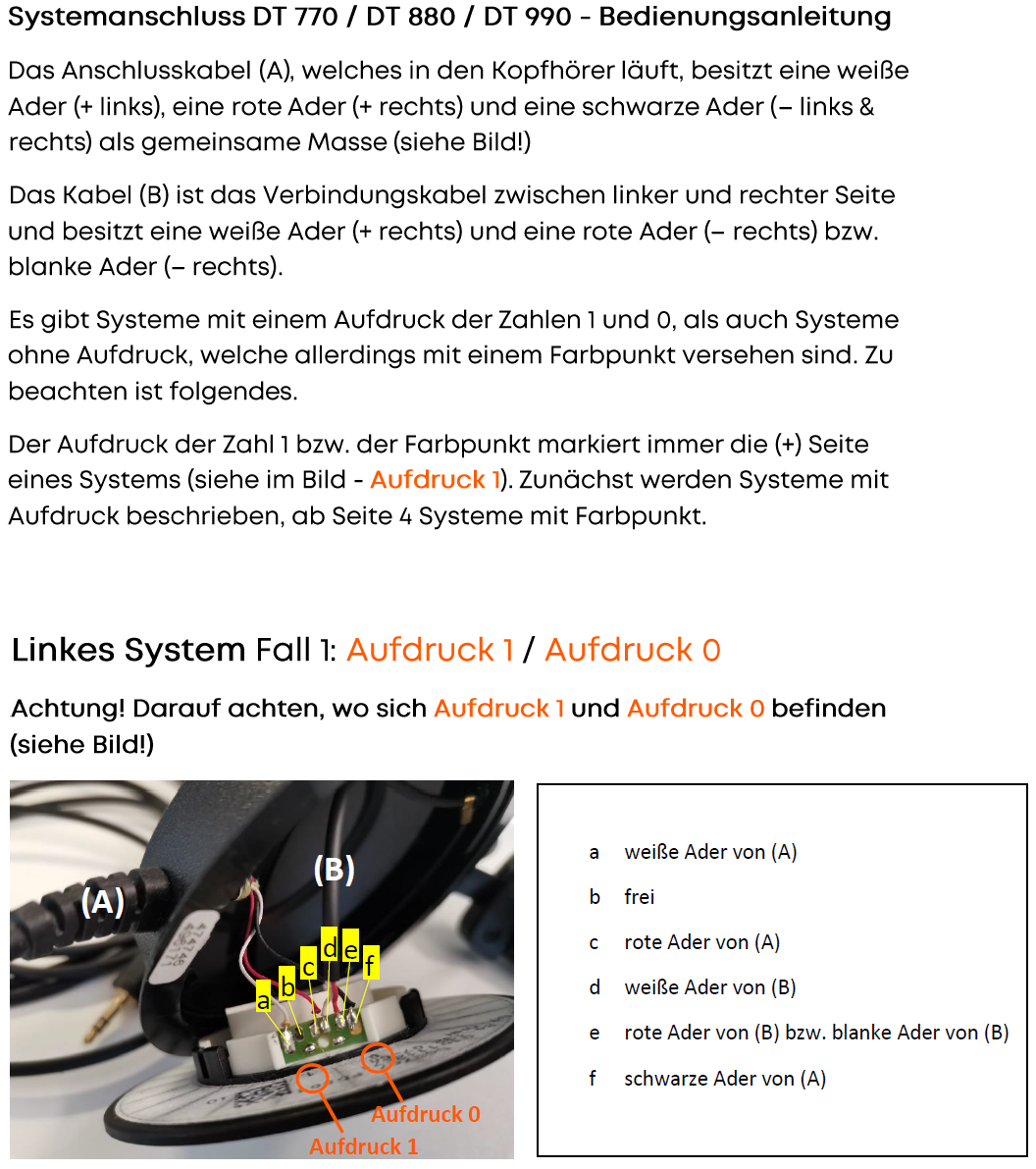

Ich habe es dann ausgetauscht, es lief aber trotzdem nicht. Habe dann von beyerdynamic eine PDF mit dem Belegungsplan bekommen, trotzdem kriege ich keinen Ton aus dem linken Teil. Rechts funktioniert weiterhin einwandfrei. Ich habe außerdem noch ein Ersatzkabel rumliegen, welches ich testweise verbaut hatte, keine Besserung. Durchgang mit Multimeter gemessen, nichts gefunden.

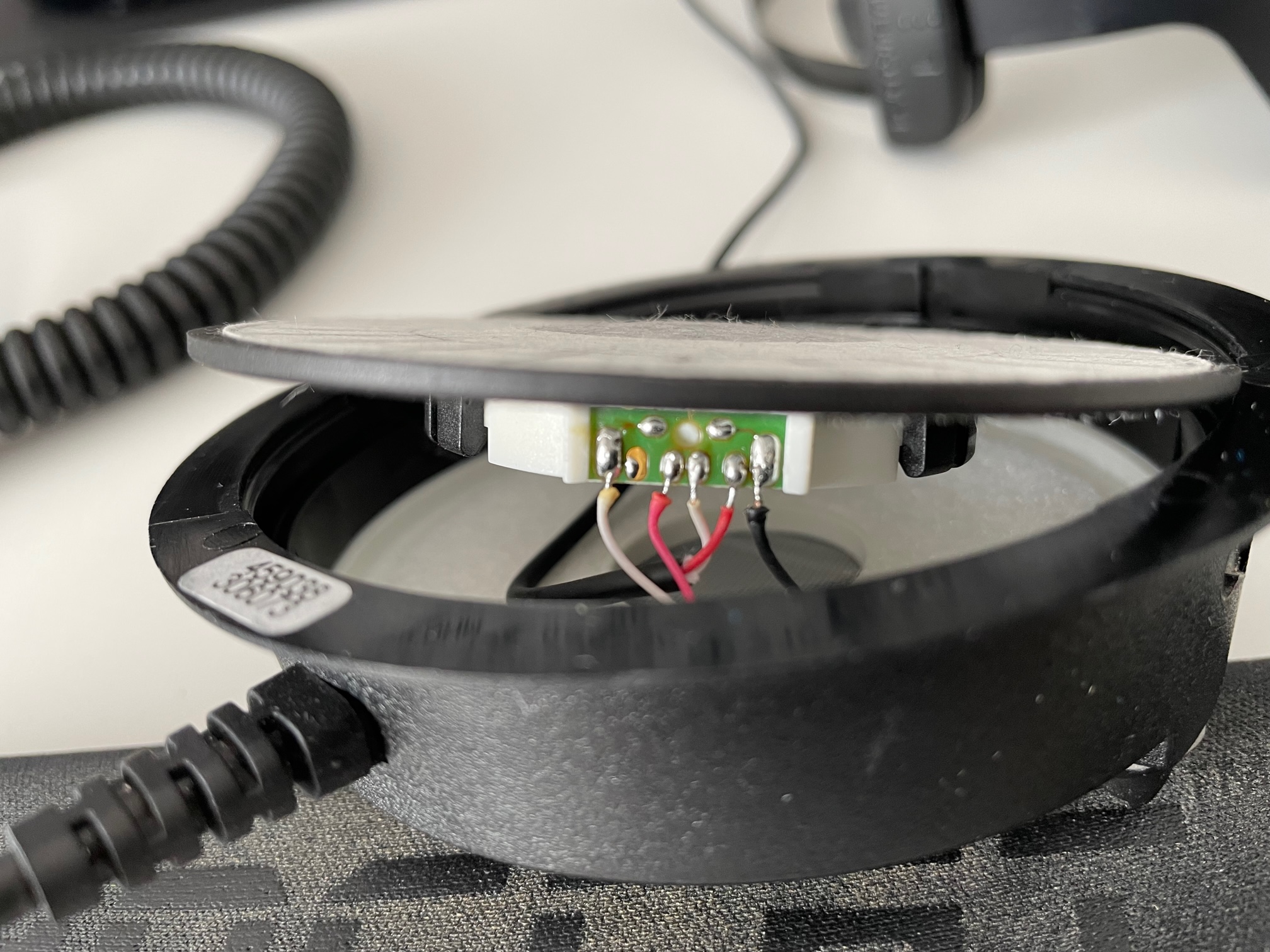

Hat jemand eine Idee was man noch machen/testen kann? Hab mal ein Bild gemacht. (meine Lötarbeit ist nicht die beste, es hält aber)

Besten Dank!
Gruß Alex



[DMRpedal]

Hast du den Kopfhörer an verschiedenen Quellen getestet? Zeigt er überall das gleiche Verhalten?



[mawasesnet]

Normalerweise werden Treiber vorher im Werk gemessen und dann zwei möglichst gleich klingende Treiber in einen Kopfhörer verbaut.

Wenn du jetzt einfach einen neuen Treiber bestellt hast und den einbaust, dann könnte das Channel-Matching aufgrund der relativ großen Serienstreuung der alten Beyerdynamic Treiber deutlich schlechter sein, sprich schlechterer Klang und deutlich schlechteres Imaging.

Deswegen lohnt es sich meiner Meinung nach auch nicht einen neuen Treiber zu bestellen und den Kopfhörer zu reparieren. Da ist es sinnvoller sich nach einem gebrauchten umzusehen, die bekommt man üblicherweise unter 80€.

Hat jemand eine Idee was man noch machen/testen kann? Hab mal ein Bild gemacht. (meine Lötarbeit ist nicht die beste, es hält aber)

Möglicherweise ist das Kabel und nicht der Treiber defekt.
EDIT: OK, das mit dem Ersatzkabel hab ich wohl überlesen..



[Incanus]

Ich habe außerdem noch ein Ersatzkabel rumliegen, welches ich testweise verbaut hatte, keine Besserung.

Ersatzkabel für die Verbindung zur Quelle oder von rechter zu linker Seite?

Durchgang mit Multimeter gemessen, nichts gefunden.

Kein Durchgang? Dann hättest Du ja schon das Problem gefunden .



[FCK_PTN]

Vielleicht ist es ja echt nur die Quelle, wie @DMRpedal bereits angemerkt hat.



[n0reaga]

Hast du den Kopfhörer an verschiedenen Quellen getestet? Zeigt er überall das gleiche Verhalten?

Ja, verschiedene PCs, auch per Adapter am iPhone.

Normalerweise werden Treiber vorher im Werk gemessen und dann zwei möglichst gleich klingende Treiber in einen Kopfhörer verbaut.

Wenn du jetzt einfach einen neuen Treiber bestellt hast und den einbaust, dann könnte das Channel-Matching aufgrund der relativ großen Serienstreuung der alten Beyerdynamic Treiber deutlich schlechter sein, sprich schlechterer Klang und deutlich schlechteres Imaging.

Deswegen lohnt es sich meiner Meinung nach auch nicht einen neuen Treiber zu bestellen und den Kopfhörer zu reparieren. Da ist es sinnvoller sich nach einem gebrauchten umzusehen, die bekommt man üblicherweise unter 80€.


Möglicherweise ist das Kabel und nicht der Treiber defekt.
EDIT: OK, das mit dem Ersatzkabel hab ich wohl überlesen..

Das mag sein, nur funktioniert es ja mit dem alten und neuen Treiber nicht. Daher gehe ich von einem anderen Fehler aus.

Ersatzkabel für die Verbindung zur Quelle oder von rechter zu linker Seite?

Kein Durchgang? Dann hättest Du ja schon das Problem gefunden .

Kabel von Quelle zu Kopfhörer. Hatte mal ein "normales" Kabel bestellt, weil ich irgendwann das Spiralkabel tauschen wollte.
Nein, keinen Fehler



[Incanus]

Und was ist dann mit dem Kabel zum linken System?



[n0reaga]

Das Anschlusskabel geht ja direkt ins linke rein. Von da aus über den Kopfbügel in den rechten.

Also: Anschlusskabel 3 Adern (Erde, links, rechts) -> in linken Treiber (wie im Bild) -> Zwei Adern über Bügel in rechten Treiber



[FCK_PTN]

Spasseshalber würde ich das mal ablöten und testweise ersetzen.



[n0reaga]

Falls du das Anschlusskabel meinst, hab ich schon gemacht.



[Incanus]

Das Anschlusskabel geht ja direkt ins linke rein.

Ich war mir sicher, bei meinem geht es ins rechte .

https://d33p2k2w4zpozf.cloudfront.n...2/b/e/beyerdynamic-dt-990-pro-perspective.png



[mawasesnet]

Ich war mir sicher, bei meinem geht es ins rechte .

emmmm, sicher dass du deinen Kopfhörer korrekt trägst?

Der Anschluss ist bei Beyerdynamic immer links.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[n0reaga]

emmmm, sicher dass du deinen Kopfhörer korrekt trägst?

genau!
Würde mich stören, ich hasse Kabel und Mikro rechts



[Hauro]

Durchgang mit Multimeter gemessen, nichts gefunden.

Wie z.B. im unteren Video?

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Incanus]

emmmm, sicher dass du deinen Kopfhörer korrekt trägst?

Dann habe ich das wohl verwechselt, ich glaube mein BeyerDynamic DT 770 aus den 80ern hat noch je ein Kabel rechts und links .

Der Anschluss ist bei Beyerdynamic immer links.

Dann ist die Abbildung aber seltsam gemacht.



[n0reaga]

Wie z.B. im unteren Video?

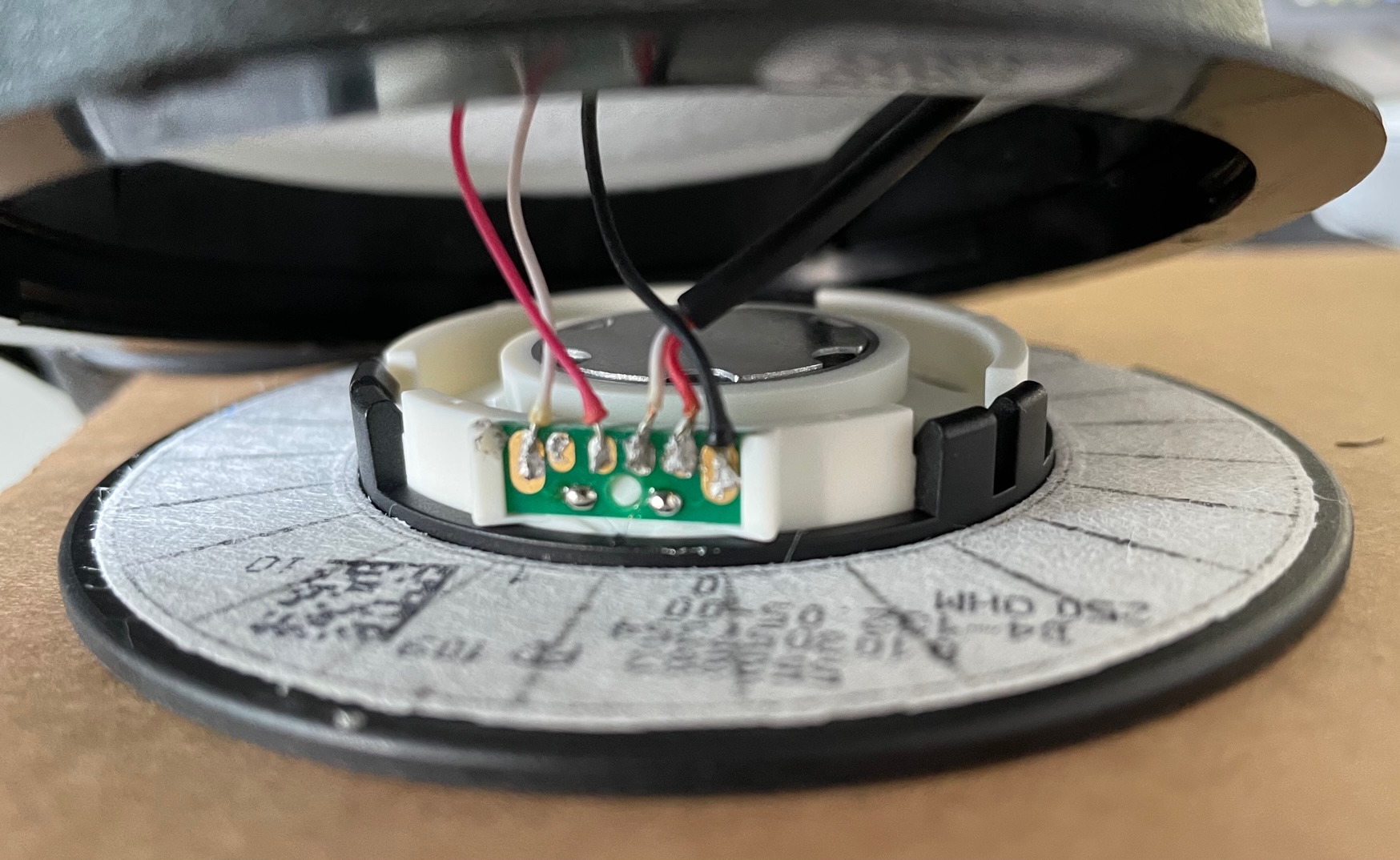

ja genau. Ich probiere nochmal was, habe nämlich ein Bild von der Originalbelegung gefunden auf meinem Handy. Die ist komplett anders als was mir beyerdynamic geschickt hat.



[Hauro]

Die ist komplett anders als was mir beyerdynamic geschickt hat.

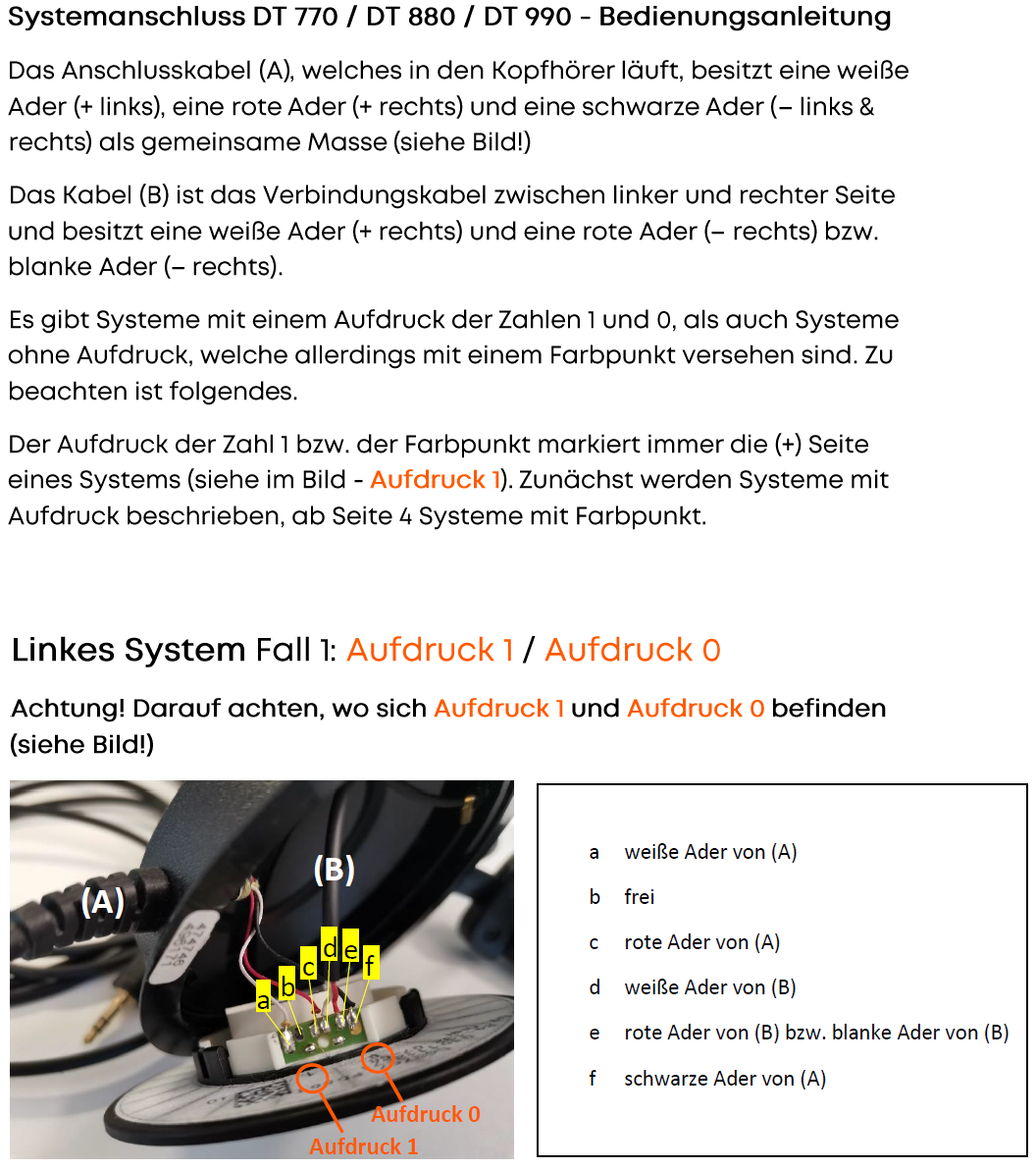

Kann daran liegen:



[n0reaga]

Stimmt, auf dem alten Treiber sind 0 und 1 vertauscht. Kann es sein, dass ich dann auch die rechte Seite umlöten muss?



[Incanus]

Nö, glaube ich nicht an dem hat sich ja nichts geändert.



[Hauro]

Kann es sein, dass ich dann auch die rechte Seite umlöten muss?

Dies kann nur beyerdynamic beantworten.
