Brother USB Anschluß..

[Cyberbernd]

Hi


Wollte eben den neuen Brother MFC-J4540DW einrichten.

Das USB Kabel vom alten Canon abgezogen...und Passt nicht an den Brother....?

Brauche ich da ein USB auf Type B Stecker ? ....? wtw..................


Netzwerkkabel passt auch nicht ?

Der Canon war oder ist 13 Jahre alt..... habe ich da Anschlußtechnisch "etwas" nicht mitbekommen ? .....

Bitte um Info welches Kabel ich da jetzt brauche.

Gruß Bernd



[Nilson]

Auszug aus dem Handbuch:

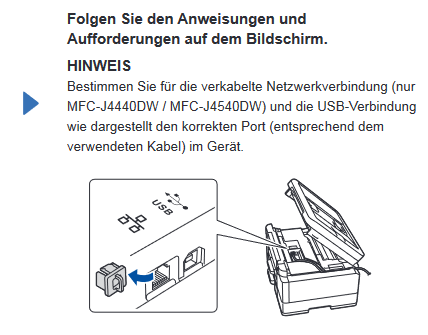

Position der USB-/Ethernet-Ports an Ihrem Brother-Gerät:

Die USB- und Ethernet-Anschlüsse befinden sich innerhalb des Geräts (Ethernet-Anschlüsse stehen nur für bestimmte Modelle zur Verfügung).

1. Legen Sie die Hände unter die Plastikmulden seitlich am Gerät, um die Scanner-Abdeckung (1) zu öffnen.
2. Bestimmen Sie wie dargestellt den korrekten Port (entsprechend dem verwendeten Kabel) im Gerät.
   Führen Sie das Kabel vorsichtig durch den Kabelkanal bis zur Rückseite des Gerätes.
3. Schließen Sie vorsichtig die Scanner-Abdeckung mit beiden Händen.

https://support.brother.com/g/s/id/...l?c=de&lang=de&prod=mfcj4540dw_eu_as&broug=in



[madmax2010]

Laut Anleitung ja.

Brauche ich da ein USB auf Type B Stecker ? ....? wtw..................

war keins dabei?



[Wishbringer]

Eventuell mal das Handbuch lesen!
https://support.brother.com/g/b/manualtop.aspx?c=de&lang=de&prod=mfcj4540dw_eu_as

Der Drucker hat ZWEI USB-Anschlüsse!

Einen aussenliegenden als USB-Host für Kameras, Sticks etc.

Einen inneren, nach Anheben der Scan-Unterlage sichtbar.
Das ist ein ganz normaler USB-Anschluss, wie er seit Jahren existiert.



[fixedwater]

Also eigentlich hat sich auch seit 13 Jahren nicht viel an den "normalen" USB-Anschlüssen an Druckern geändert... was @Wishbringer schreibt, dürfte die Lösung sein.



[bart0rn]

Netzwerkkabel passt auch nicht ?

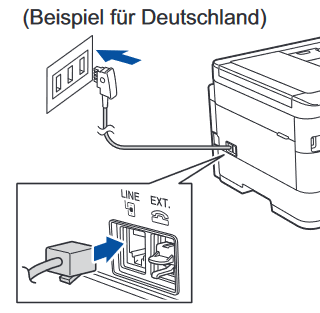

Hast du versucht das Netzwerkkabel in die LINE-Buchse (Fax) zu stecken ?

Genau für sowas wurden Handbücher erfunden =)



[Wishbringer]

@Nilson hat ja eigentlich schon die Antwort gegeben (innenliegend) und auch einen passenden Link zum Handbuch geliefert.
Bloß als ich das Bildchen erstellt habe, war sein Post noch nicht da.
Also gehen die Credits an Nilson...

@bart0rn : Und ich hab mich schon immer gewundert, warum da soviel Papier beiliegt....

Nachtrag: Kann immer mal in der Aufregung passieren, ich denke der TE macht schon selbst ein facepalm...



[Cyberbernd]

Au man..........

DANKE Leute !!!!


Ich habe mich so auf den externen FAX Anschluß eingeschossen................

In dieser dollen express Setup Anleitung sieht man das aber auch echt Schlecht am Bild.... Bild 12 ....

Bisher waren die Anschlüsse immer extern am Gerät.

Aber jetzt funkt es ! Nochmal Danke !

Wird wohl Zeit für ne Brille.

Schöne Grüße
Bernd
