Midnight Sun
Commander
- Registriert
- Feb. 2014
- Beiträge
- 2.446
Custom WaKü im O11D Evo inkl. 4090 FE / 13900K
- Ersteller O. F. I.
- Erstellt am
wenn dann Koolance kupplungen die mit der Goldenen schrift
also entweder du nimmst das hier
2 x https://shop.aquacomputer.de/product_info.php?products_id=4002
1 x https://shop.aquacomputer.de/product_info.php?products_id=4002
2 x https://shop.watercool.de/Schnellkupplung-Kupplung-female-Aussengewinde-G1-4-male-black
2 x https://shop.watercool.de/Schnellkupplung-Koolance-QD3-16-10mm-ID-3-8-OD-5-8-black-male
oder du nimmst (die slotdurchführung von Watercool bremst den Durchfluss noch mehr als die von Aquacomputer)
1 x https://shop.aquacomputer.de/product_info.php?products_id=3452
oder aber
1 x https://shop.aquacomputer.de/product_info.php?products_id=3079
2 x https://shop.watercool.de/Schnellkupplung-Kupplung-female-Aussengewinde-G1-4-male-black
2 x https://shop.watercool.de/Schnellkupplung-Koolance-QD3-16-10mm-ID-3-8-OD-5-8-black-male

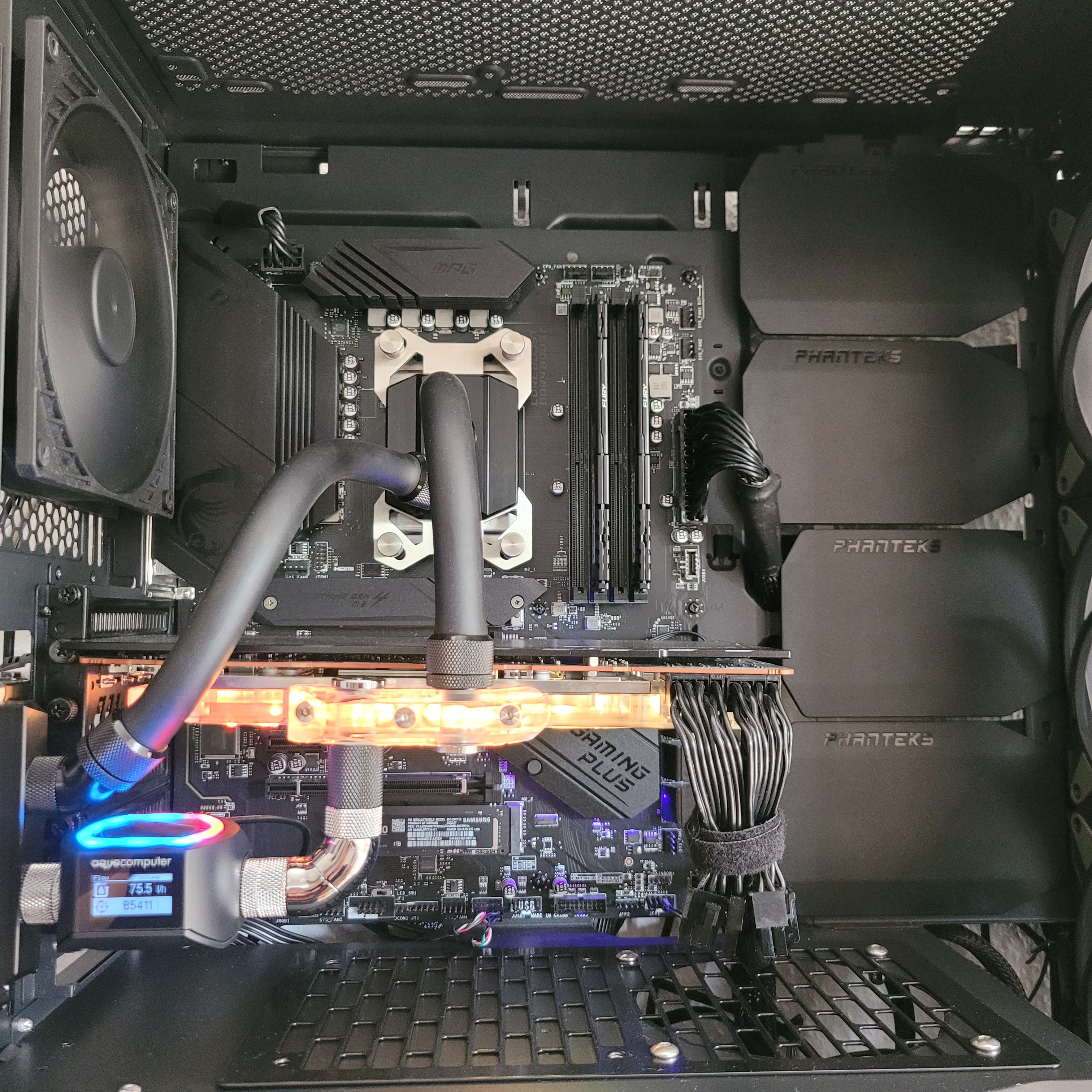

und den High Flow next würde Ich nicht so anschliessen wie hier

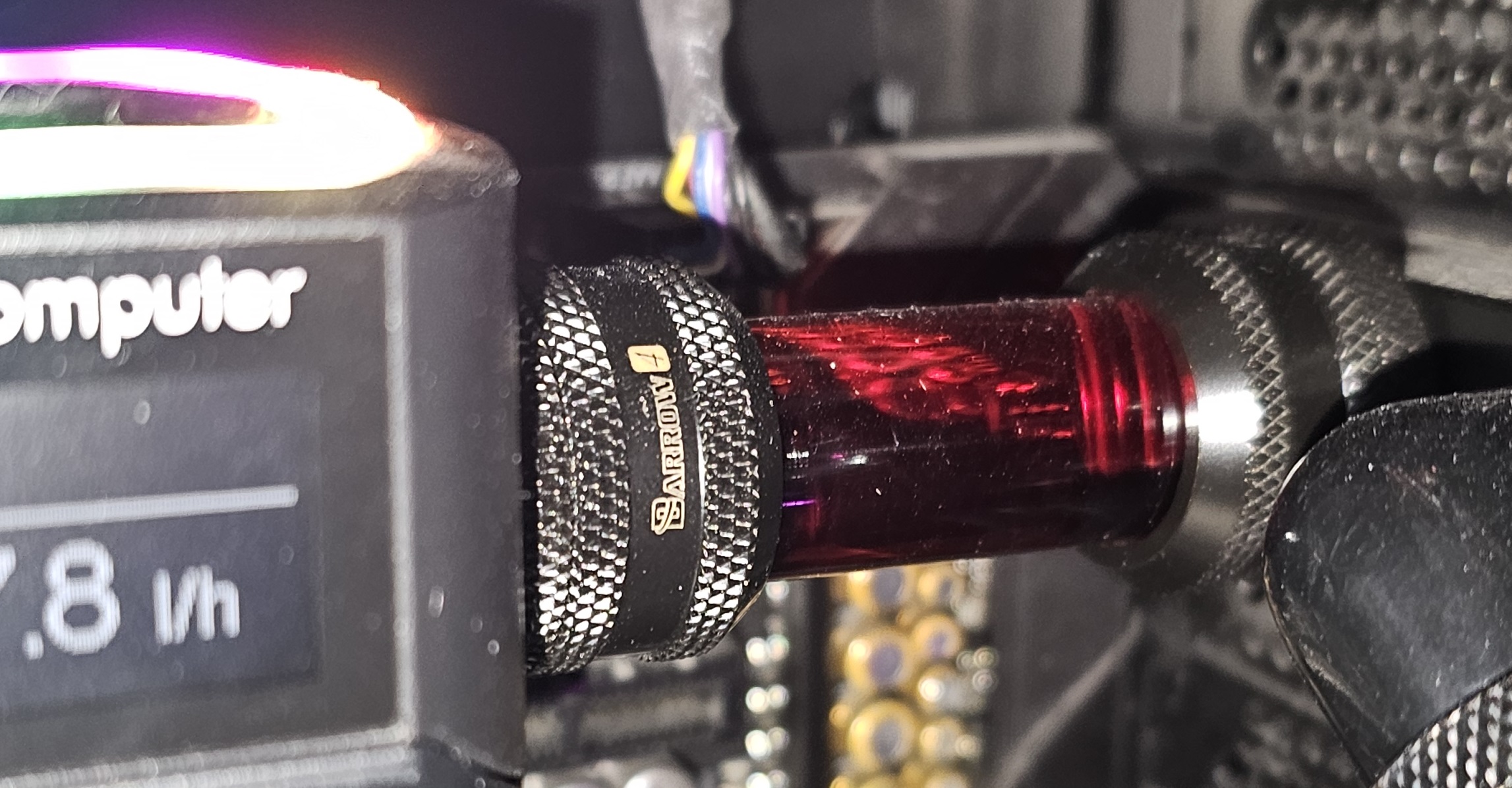

sondern einfach ein Stück Acrylrohr 5-6 cm lang und 2 x https://shop.aquacomputer.de/product_info.php?products_id=4099 entweder an der Slotblende oder mit einem https://shop.aquacomputer.de/product_info.php?products_id=4095 in die Grafikkarte rein
weil wenn du so einen Fitting wie im Bild verwendest ist das richtig doof mit festmachen und lösen der Fittinge oder des High Flow Next, wenn du aber ein Stück Acrylrohr nimmst sitzt er bombenfest und du kannst Ihn immernoch drehen und die Fittinge einzeln festziehen
so hatte Ich es mal eine Zeitlang
also entweder du nimmst das hier
2 x https://shop.aquacomputer.de/product_info.php?products_id=4002
1 x https://shop.aquacomputer.de/product_info.php?products_id=4002
2 x https://shop.watercool.de/Schnellkupplung-Kupplung-female-Aussengewinde-G1-4-male-black
2 x https://shop.watercool.de/Schnellkupplung-Koolance-QD3-16-10mm-ID-3-8-OD-5-8-black-male
oder du nimmst (die slotdurchführung von Watercool bremst den Durchfluss noch mehr als die von Aquacomputer)
1 x https://shop.aquacomputer.de/product_info.php?products_id=3452
oder aber
1 x https://shop.aquacomputer.de/product_info.php?products_id=3079
2 x https://shop.watercool.de/Schnellkupplung-Kupplung-female-Aussengewinde-G1-4-male-black
2 x https://shop.watercool.de/Schnellkupplung-Koolance-QD3-16-10mm-ID-3-8-OD-5-8-black-male
und den High Flow next würde Ich nicht so anschliessen wie hier
sondern einfach ein Stück Acrylrohr 5-6 cm lang und 2 x https://shop.aquacomputer.de/product_info.php?products_id=4099 entweder an der Slotblende oder mit einem https://shop.aquacomputer.de/product_info.php?products_id=4095 in die Grafikkarte rein
weil wenn du so einen Fitting wie im Bild verwendest ist das richtig doof mit festmachen und lösen der Fittinge oder des High Flow Next, wenn du aber ein Stück Acrylrohr nimmst sitzt er bombenfest und du kannst Ihn immernoch drehen und die Fittinge einzeln festziehen
so hatte Ich es mal eine Zeitlang
Midnight Sun
Commander
- Registriert
- Feb. 2014
- Beiträge
- 2.446
Bei dem hier würde ich sagen, geht noch klar.
https://www.aquatuning.com/wasserku...s-big-inline-partikelfilter-2x-g1/4-ig?c=1316
Die kleineren Inlinefilter, wenn da was drin sitzt, sind die schnell dicht.
Ich nutze bislang keinen, musste dafür den CPU-Kühler schon 2x sauber machen.
Da waren kleine Teilchen von den schwarzen Fittingen drin oder vom Schlauch.
Generell bremst alles was man zusätzlich einbaut den Durchfluss.
https://www.aquatuning.com/wasserku...s-big-inline-partikelfilter-2x-g1/4-ig?c=1316
Die kleineren Inlinefilter, wenn da was drin sitzt, sind die schnell dicht.
Ich nutze bislang keinen, musste dafür den CPU-Kühler schon 2x sauber machen.
Da waren kleine Teilchen von den schwarzen Fittingen drin oder vom Schlauch.
Generell bremst alles was man zusätzlich einbaut den Durchfluss.
- Registriert
- Okt. 2020
- Beiträge
- 55
Überlege noch ob ich nicht doch beim AGB auf die Ultitube D5 200 gehe. Die hat ja gleich einen Filter mit eingebaut. Bekomme ich doch bestimmt auch an den Mo-Ra montiert? Jemand Erfahrung mit der Ultitube?
Zuletzt bearbeitet:
Midnight Sun
Commander
- Registriert
- Feb. 2014
- Beiträge
- 2.446
Bedenke dass das Teil nicht gerade klein ist, mit gut 12x9 cm.O. F. I. schrieb:
O. F. I. schrieb:
Danke, selbiges wünsche ich dir auch!
- Registriert
- Okt. 2020
- Beiträge
- 55
So, 4 von 6 Paketen sind angekommen.
Fehlt noch das von Watercool, die diese Woche ihren wohl verdienten Urlaub haben, sowie das von Caseking.
Bei Watercool bestellt:
- Heatkiller Tube 200 inkl. D5 Mount (
etwas Geld gespart im Konfigurator)
samt Adapterplatte, Mountingkit.
- Mo-Ra 420 Noctua NF-A20 inkl. den Füßen.
- 90 cm PWM Verlängerung, X-Splitter
- Heatkiller V Pro Acetal/Nickel für meine 4090 FE
- 4m Heatkiller EPDM Schlauch
- 18 Barrow Compression Fittings, schwarz
- 7 Barrow 90° Winkel
- 4 Barrow 45° Winkel
- 4 Barrow 20mm Verlängerung
- 3 Barrow Doppelnippel
- 1 Barrow Entlüftungstaster
- 1 Barrow 3-Wege Würfel
- 1 Barrow Ablasshahn
- 3 Barrow Verschlussschrauben
- Watercool PCIe Slotdurchführung
- Barrow ATX Jumper
- 3x Koolance QD3 Male / 3x Koolance QD3 Female
- Barrow Schlauchschneider
- die Heatkiller Badge gibt es gratis dazu
Bei Caseking bestellt :
4x Noctua NF- A20, schwarz ( habe mich gegen die HS entschieden, wegen der niedrigeren Drehzahl)
- Lian Li Upright Bracket für 4000 Serie
- Lian Li 600mm Riserkabel
- Alphacool ES Big Inline Filter
- Kryonaut Extreme auf Reserve
- 2m MDPC Big Gewebeschlauch ( möchte mich versuchen die Schläuche innerhalb des Systems zu sleeven, gibt eine schöne Anleitung von Liquidhaus auf YT)
Angekommen :
Paket von Aquacomputer:
- D5 next
- HFN Next
- 2m USB Kabel
- 5l Kanister DP Ultra
- Spritzflasche
Paket von Alphacool:
- Core 1 Black für meinen 13900K
- Alphacool Leaktester
Paket von Aquatuning:
Etwas Werkzeug, war im Weihnachtssale eine ganze Ecke günstiger.
Amazon :
- 2x 1m Inline Sata Verlängerung
Geplant ist folgendes:.
HK Tube inkl. D5 Next an den Mo-Ra - dann Schlauch mit einem Paar QD3, kürzeres Stück Schlauch, Filter, wieder kurzes Stück Schlauch, zweites Paar QD3 dahinter und dann zum Gehäuse.
(So kann ich den Filter reinigen bzw. auch aus dem Loop rausnehmen.)
Von der Slotblende zur CPU, dann zu GPU, dann zum HFN ( werde mal versuchen den mit einem kurzen Stück Schlauch an der Slotblende zu befestigen, sonst anderweitig)
Raus aus dem Case, an die Slotblende den 3 Wege Würfel inkl. Ablasshahn, zurück zum Mo-Ra, dazwischen das dritte Paar QD3.
Oben an den Mo-Ra den Entlüftungstaster.
Verbinden möchte ich die D5N mit den Sata Verlängerungen, soll erstmal provisorisch sein, kommt dann wahrscheinlich ein Custom gesleevtes Sata Kabel dran. Bzw. kommen die Kabel eh in einen Kabelkanal.
Ich freu mich drauf!
Fehlt noch das von Watercool, die diese Woche ihren wohl verdienten Urlaub haben, sowie das von Caseking.
Bei Watercool bestellt:
- Heatkiller Tube 200 inkl. D5 Mount (
etwas Geld gespart im Konfigurator)
samt Adapterplatte, Mountingkit.
- Mo-Ra 420 Noctua NF-A20 inkl. den Füßen.
- 90 cm PWM Verlängerung, X-Splitter
- Heatkiller V Pro Acetal/Nickel für meine 4090 FE
- 4m Heatkiller EPDM Schlauch
- 18 Barrow Compression Fittings, schwarz
- 7 Barrow 90° Winkel
- 4 Barrow 45° Winkel
- 4 Barrow 20mm Verlängerung
- 3 Barrow Doppelnippel
- 1 Barrow Entlüftungstaster
- 1 Barrow 3-Wege Würfel
- 1 Barrow Ablasshahn
- 3 Barrow Verschlussschrauben
- Watercool PCIe Slotdurchführung
- Barrow ATX Jumper
- 3x Koolance QD3 Male / 3x Koolance QD3 Female
- Barrow Schlauchschneider
- die Heatkiller Badge gibt es gratis dazu
Bei Caseking bestellt :
4x Noctua NF- A20, schwarz ( habe mich gegen die HS entschieden, wegen der niedrigeren Drehzahl)
- Lian Li Upright Bracket für 4000 Serie
- Lian Li 600mm Riserkabel
- Alphacool ES Big Inline Filter
- Kryonaut Extreme auf Reserve
- 2m MDPC Big Gewebeschlauch ( möchte mich versuchen die Schläuche innerhalb des Systems zu sleeven, gibt eine schöne Anleitung von Liquidhaus auf YT)
Angekommen :
Paket von Aquacomputer:
- D5 next
- HFN Next
- 2m USB Kabel
- 5l Kanister DP Ultra
- Spritzflasche
Paket von Alphacool:
- Core 1 Black für meinen 13900K
- Alphacool Leaktester
Paket von Aquatuning:
Etwas Werkzeug, war im Weihnachtssale eine ganze Ecke günstiger.
Amazon :
- 2x 1m Inline Sata Verlängerung
Geplant ist folgendes:.
HK Tube inkl. D5 Next an den Mo-Ra - dann Schlauch mit einem Paar QD3, kürzeres Stück Schlauch, Filter, wieder kurzes Stück Schlauch, zweites Paar QD3 dahinter und dann zum Gehäuse.
(So kann ich den Filter reinigen bzw. auch aus dem Loop rausnehmen.)
Von der Slotblende zur CPU, dann zu GPU, dann zum HFN ( werde mal versuchen den mit einem kurzen Stück Schlauch an der Slotblende zu befestigen, sonst anderweitig)
Raus aus dem Case, an die Slotblende den 3 Wege Würfel inkl. Ablasshahn, zurück zum Mo-Ra, dazwischen das dritte Paar QD3.
Oben an den Mo-Ra den Entlüftungstaster.
Verbinden möchte ich die D5N mit den Sata Verlängerungen, soll erstmal provisorisch sein, kommt dann wahrscheinlich ein Custom gesleevtes Sata Kabel dran. Bzw. kommen die Kabel eh in einen Kabelkanal.
Ich freu mich drauf!
minimii
Rear Admiral
- Registriert
- Dez. 2020
- Beiträge
- 5.581
Nutze ich bei mir auch für Schlauch und Kabel nach draussenO. F. I. schrieb:
Mit ein Grund wieso ich so lange am Evo kleben geblieben bin 🙈
Nun schon 1,5 Jahre...das ist lang für mich.
Bin gespannt auf deine Erfahrung zum Schlauch sleeven.
Welchen Schlauch und welches Sleeve hast du genau da?
- Registriert
- Okt. 2020
- Beiträge
- 55
Nehme den EPDM Schlauch von Watercool : https://shop.watercool.de/HEATKILLER-EPDM-Tubing-16-10-ID3-8-schwarz-3m-Retailbox
Für das Sleeving:
https://www.caseking.de/mdpc-x-sleeve-big-blackest-black-1m-zufs-275.html?tplview=mobile
Tutorial von LiquidHaus :
Bzw. :
Er verwendet auch die Sleeves von mdpc.
Mal schauen wie es funktioniert, finde es als kleinen Kontrast zu den Schläuchen außerhalb ganz schön, auch wenn die Sleeves ebenfalls schwarz werden XD
Ich berichte sehr gerne!
Für das Sleeving:
https://www.caseking.de/mdpc-x-sleeve-big-blackest-black-1m-zufs-275.html?tplview=mobile
Tutorial von LiquidHaus :
Bzw. :
Er verwendet auch die Sleeves von mdpc.
Mal schauen wie es funktioniert, finde es als kleinen Kontrast zu den Schläuchen außerhalb ganz schön, auch wenn die Sleeves ebenfalls schwarz werden XD
Ich berichte sehr gerne!
Zuletzt bearbeitet:
- Registriert
- Okt. 2020
- Beiträge
- 55
Frohes neues Jahr euch allen!
Kleines Update und Planänderung :
Das Paket von Caseking ist heute eingetroffen.
Ich habe das ganze (lange) Wochenende nachgedacht ob ich nicht doch lieber mit Schottverschraubungen hinter dem Mainboard ins Gehäuse gehe. Erst hat mir die Idee gar nicht gefallen, nun werde ich es doch so machen.
Je länger ich es mir mir überlegt und auch bei einigen hier im Forum angeschaut habe umso besser hat es mir gefallen.
Ich habe meine Bestellung bei Watercool dementsprechend angepasst.

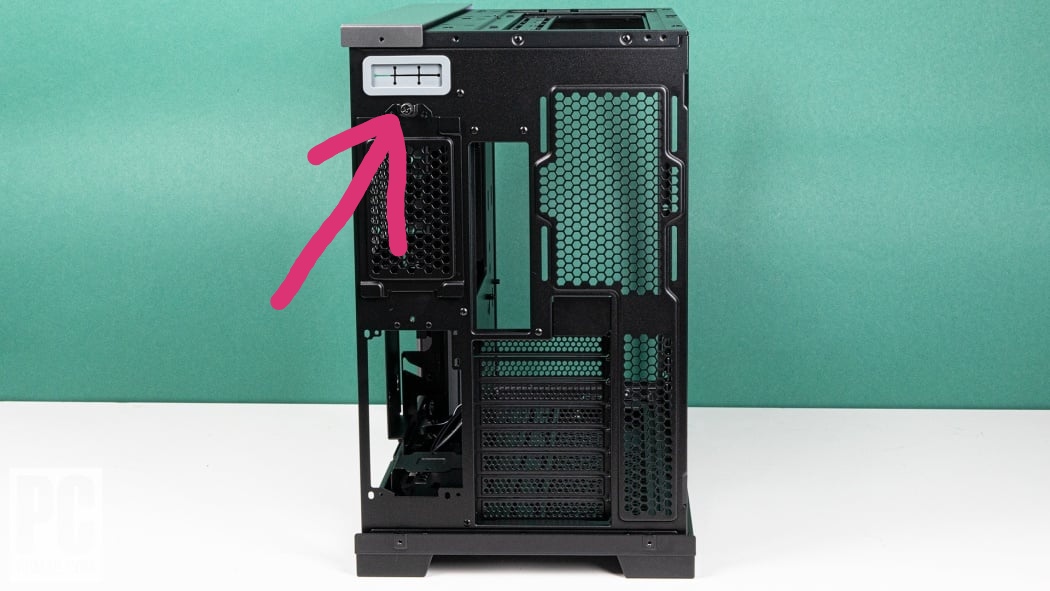

Bei Amazon habe ich diese ATX Blende bestellt : https://www.amazon.de/gp/aw/d/B01AICZ4WI?ref=ppx_pt2_mob_b_prod_image
Außerdem einen Stufenbohrer, damit werde ich die bereits vorhandenen Löcher in der Blende passend für die Schottverschraubungen aufbohren.
Mir gefällt es einfach die Schläuche möglichst versteckt zu legen und auch den Heatkiller Block rückseitig in den Kreislauf einzubinden.
Sonst bleibt alles so wie geplant, z. B. werde ich die Schläuche trotzdem sleeven.
Freue mich die Tage anzufangen!
Kleines Update und Planänderung :
Das Paket von Caseking ist heute eingetroffen.
Ich habe das ganze (lange) Wochenende nachgedacht ob ich nicht doch lieber mit Schottverschraubungen hinter dem Mainboard ins Gehäuse gehe. Erst hat mir die Idee gar nicht gefallen, nun werde ich es doch so machen.
Je länger ich es mir mir überlegt und auch bei einigen hier im Forum angeschaut habe umso besser hat es mir gefallen.
Ich habe meine Bestellung bei Watercool dementsprechend angepasst.

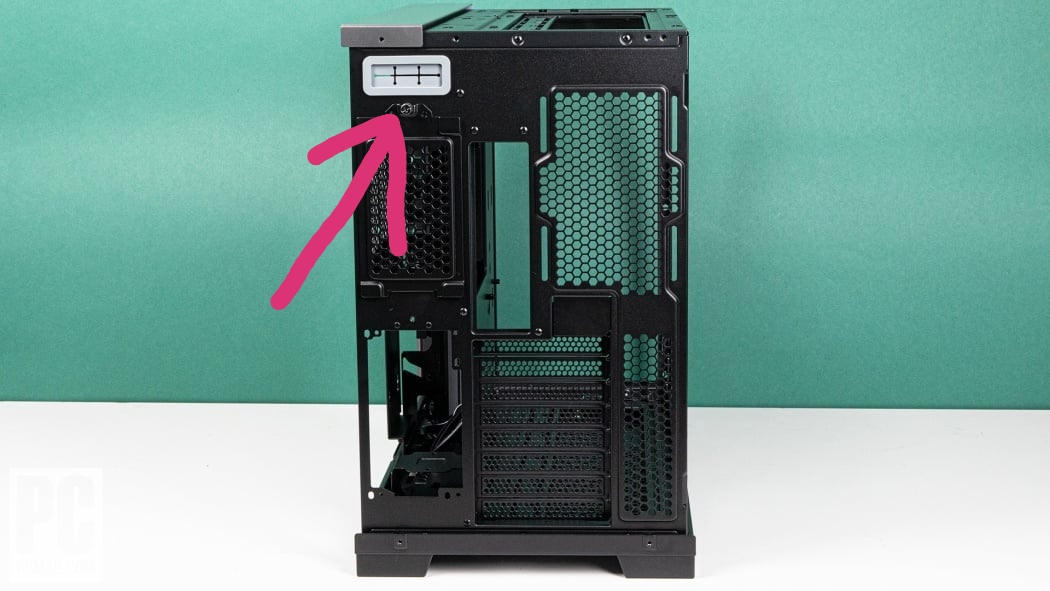

Bei Amazon habe ich diese ATX Blende bestellt : https://www.amazon.de/gp/aw/d/B01AICZ4WI?ref=ppx_pt2_mob_b_prod_image
Außerdem einen Stufenbohrer, damit werde ich die bereits vorhandenen Löcher in der Blende passend für die Schottverschraubungen aufbohren.
Mir gefällt es einfach die Schläuche möglichst versteckt zu legen und auch den Heatkiller Block rückseitig in den Kreislauf einzubinden.
Sonst bleibt alles so wie geplant, z. B. werde ich die Schläuche trotzdem sleeven.
Freue mich die Tage anzufangen!
Zuletzt bearbeitet:
- Registriert
- Okt. 2020
- Beiträge
- 55
Grüße.
Mit rund 3 Monaten Verspätung, kommt nun eine kurze Rückmeldung.
Habe alles direkt Anfang Januar fertig gehabt und genieße seitdem das Setup
Der Umbau hat extrem Spaß gemacht und lief größtenteils absolut reibungslos.
Das Netzteil habe ich nach oben gesetzt und unten eine Blende für die Schottverschraubungen mit einem Stufenbohrer zurecht gebohrt.
Der Mora steht mit auf dem Tisch, den Filter habe ich in den Schlauch zum PC hin eingebaut und steht ebenfalls mit auf dem Tisch. Schlauch von der Blende aus der hinteren Kammer zum 13900K, samt Core 1, oben durch die Kabelführung, von dort aus wieder zurück in die hintere Kammer und zur 4090 samt Heatkiller V Pro. Hängend neben dem MB, dank Upright Kit. Von der 4090 zurück zur Schottverschraubung und zum MoRa zurück. In dem Teil des Schlauchs ist auch der HFN verbaut und liegt mit auf dem Tisch. Kabel sind alle in den Kabelkanal gewandert. Die Schläuche im PC selbst habe ich schwarz gesleevt, ging erstaunlich gut und sieht fantastisch aus. Wie der ganze Build allgemein, da z.B. der Heatkiller Block von der hinteren Kammer aus direkt mit den Schläuchen verschraubt ist, ist alles sehr clean und aufgeräumt. Riserkabel ist auch schön sauber verlegt und macht kein Ärger. Lüfter habe ich auf 400 RPM und die D5N auf 34 RPM, beides dauerhaft, laufen. Die 10 A12's im Gehäuse laufen dauerhaft auf 20 % Leistung.
Alles schön leise und kühl.
Die NVME's habe ich zusätzlich noch mit den Kühlern von Thermal Grizzly ausgestattet, war nicht nötig sieht aber gut aus. RAM habe ich auch auf 64 GB 6400 MHZ aufgerüstet.
Bilder kommen die Tage auch noch.
Allen lieben Dank für die Empfehlungen, Ratschläge und den Austausch!
Mit rund 3 Monaten Verspätung, kommt nun eine kurze Rückmeldung.
Habe alles direkt Anfang Januar fertig gehabt und genieße seitdem das Setup
Der Umbau hat extrem Spaß gemacht und lief größtenteils absolut reibungslos.
Das Netzteil habe ich nach oben gesetzt und unten eine Blende für die Schottverschraubungen mit einem Stufenbohrer zurecht gebohrt.
Der Mora steht mit auf dem Tisch, den Filter habe ich in den Schlauch zum PC hin eingebaut und steht ebenfalls mit auf dem Tisch. Schlauch von der Blende aus der hinteren Kammer zum 13900K, samt Core 1, oben durch die Kabelführung, von dort aus wieder zurück in die hintere Kammer und zur 4090 samt Heatkiller V Pro. Hängend neben dem MB, dank Upright Kit. Von der 4090 zurück zur Schottverschraubung und zum MoRa zurück. In dem Teil des Schlauchs ist auch der HFN verbaut und liegt mit auf dem Tisch. Kabel sind alle in den Kabelkanal gewandert. Die Schläuche im PC selbst habe ich schwarz gesleevt, ging erstaunlich gut und sieht fantastisch aus. Wie der ganze Build allgemein, da z.B. der Heatkiller Block von der hinteren Kammer aus direkt mit den Schläuchen verschraubt ist, ist alles sehr clean und aufgeräumt. Riserkabel ist auch schön sauber verlegt und macht kein Ärger. Lüfter habe ich auf 400 RPM und die D5N auf 34 RPM, beides dauerhaft, laufen. Die 10 A12's im Gehäuse laufen dauerhaft auf 20 % Leistung.
Alles schön leise und kühl.
Die NVME's habe ich zusätzlich noch mit den Kühlern von Thermal Grizzly ausgestattet, war nicht nötig sieht aber gut aus. RAM habe ich auch auf 64 GB 6400 MHZ aufgerüstet.
Bilder kommen die Tage auch noch.
Allen lieben Dank für die Empfehlungen, Ratschläge und den Austausch!
- Registriert
- Okt. 2020
- Beiträge
- 55
Bin die nächsten Tage nicht Zuhause, sobald ich wieder zurück bin, kommen die Bilder.
Ich spiele ja nun noch mit dem Gedanken den 13900K zu köpfen und dann Direct-Die zu kühlen.
Hat jemand Erfahrung mit den Iceman Direct-Die Blöcken?
https://www.aliexpress.us/item/3256805050314139.html?gatewayAdapt=deu2usa4itemAdapt
Man liest ausschließlich positives und sie sollen sehr gut verarbeitet sein.
Alternativ bringt der Bauer demnächst den Mycro für LGA1700, mal schauen.
Bock hätte ich ja drauf😅
Ich spiele ja nun noch mit dem Gedanken den 13900K zu köpfen und dann Direct-Die zu kühlen.
Hat jemand Erfahrung mit den Iceman Direct-Die Blöcken?
https://www.aliexpress.us/item/3256805050314139.html?gatewayAdapt=deu2usa4itemAdapt
Man liest ausschließlich positives und sie sollen sehr gut verarbeitet sein.
Alternativ bringt der Bauer demnächst den Mycro für LGA1700, mal schauen.
Bock hätte ich ja drauf😅
- Registriert
- Okt. 2020
- Beiträge
- 55
Im Video vor gut zwei Wochen meinte er das die Produktion angelaufen ist und es demnächst soweit ist. Der Delid-Die Mate soll auch bald wieder auf Lager sein, inkl. einem "Werkzeug" aus Acryl um Kleber und Indium zu entfernen.xneo70 schrieb:
Ergänzung ()
Ja, wie gesagt, man liest eigentlich durchgehend nur positives. Nur für Flüssigmetall soll die Plate laut einigen nicht gemacht sein...Drewkev schrieb:
Ähnliche Themen
