GPU Kühlergestell für RX 5700 XT aus dem 3D Drucker

[Herminator01]

Habs angepasst, ich werde mit dem blauen Testdruck im Backofen einfach mal schauen wie es sich verhält. Online schreiben manche unter 75 Grad passiert gar nichts. So heiss wird das zeug an der Graka sicher nicht.



[LeadScientist]

@Herminator01 Wie gesagt NICHT in einem Backofen machen, in dem Essen zubereitet wird! Aber ich vermute generell das sich die Teile verziehen, zumindest schrumpfen. War nur eine Idee, für den Schluss, sollte alles fehlschlagen.

Ergänzung (9. August 2020)

Ab wann es weich wird hängt auch stark von der Zusammensetzung des Filament ab. PLA ist nicht gleich PLA. Ich drucke mit verschiedenen PLA Filamenten, manche werden schon bei 50 Grad biegsam, andere erst bei 90. Manche kriege ich mit 180 Grad ordentlich aus der Düse, andere erst mit 215. Da muss man einfach bisschen ausprobieren. Aber teste erstmal, es kann durchaus auch direkt funktionieren und wenn nicht, was solls. Dafür ist so ein Drucker ja da.



[papamobil67]

Hee stark. Dass gefällt mir wirklich gut was du da realisierst. Da hätt´ ich echt auch Bock auf 3d-Druck.



[Herminator01]

Ja der komplette Körper ist nun in Druckauftrag gegeben. Als nächstes kommt noch eine Abdeckung für das obere Ende der Lüfter. Bringt zwar nichts, schaut aber gut aus



[Herminator01]

So noch schnell ne Abdeckung modelliert, ist aber reine Optik.



[Fuchiii]

Das sieht echt nice aus. Bin auf fertige Bilder gespannt!
Und natürlich auf Temperaturen



[Herminator01]

Ich auch



[papamobil67]

Du solltest den Kunststoff farblich passen zu deinen Noctua-Lüftern wählen, wenn das geht. Wäre doch eine coole Sache und es würde bestimmt zu kontroversen Diskussionen führen.
Eine Kabelführung könntest du noch realisieren. Wurde hier ja schon vorgeschlagen aber es gäbe deinem Projekt noch das gewisse i-Tüpfelchen.



[Herminator01]

Ja Kabelführung wäre noch gut, aber dafür muss ich erstmal alles installieren um genau zu sehen wie ich die Kabel zu legen habe. Aktuell habe ich nur Blau und Schwarz. Wird wohl schwarz.



[Herminator01]

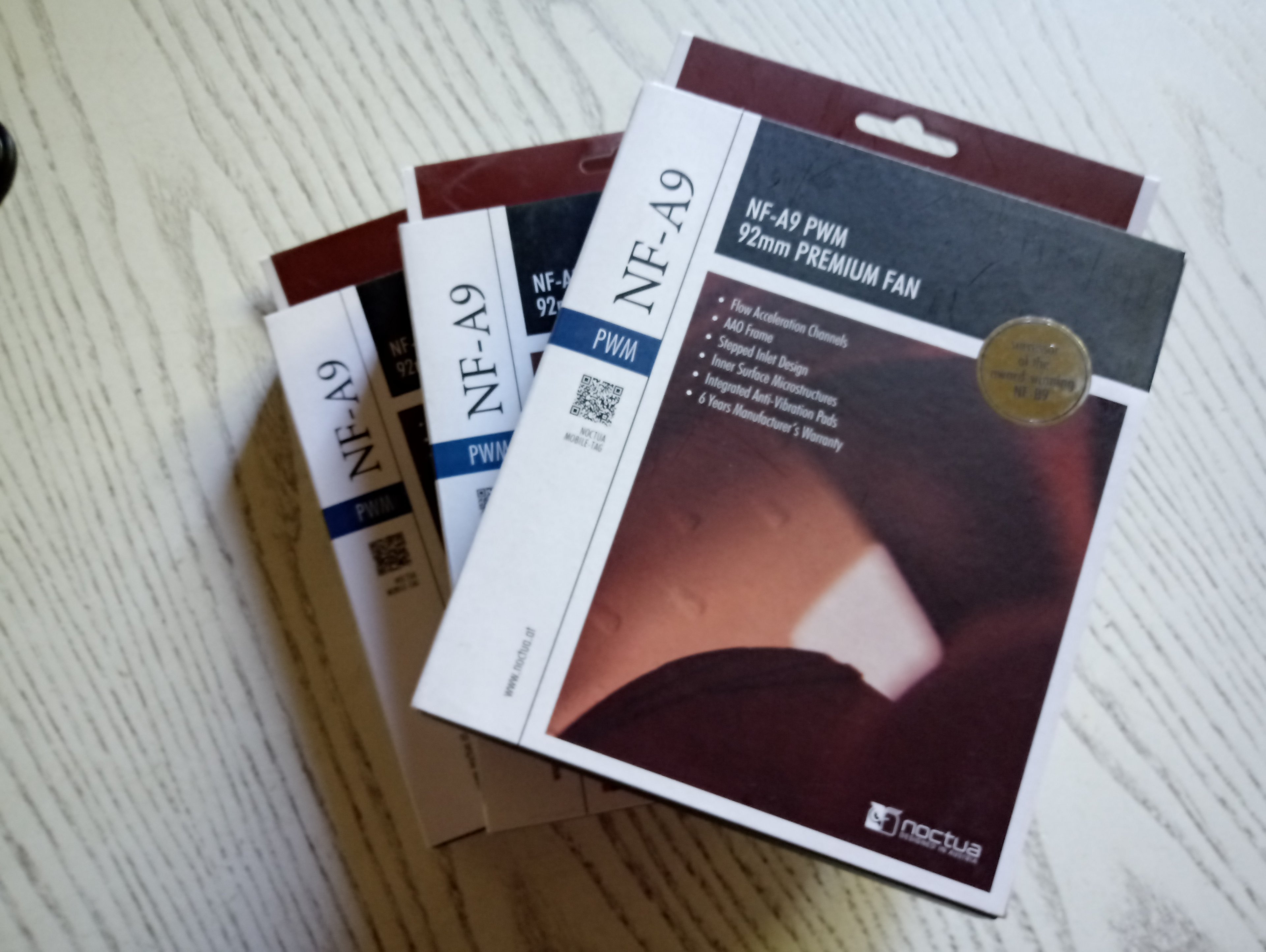

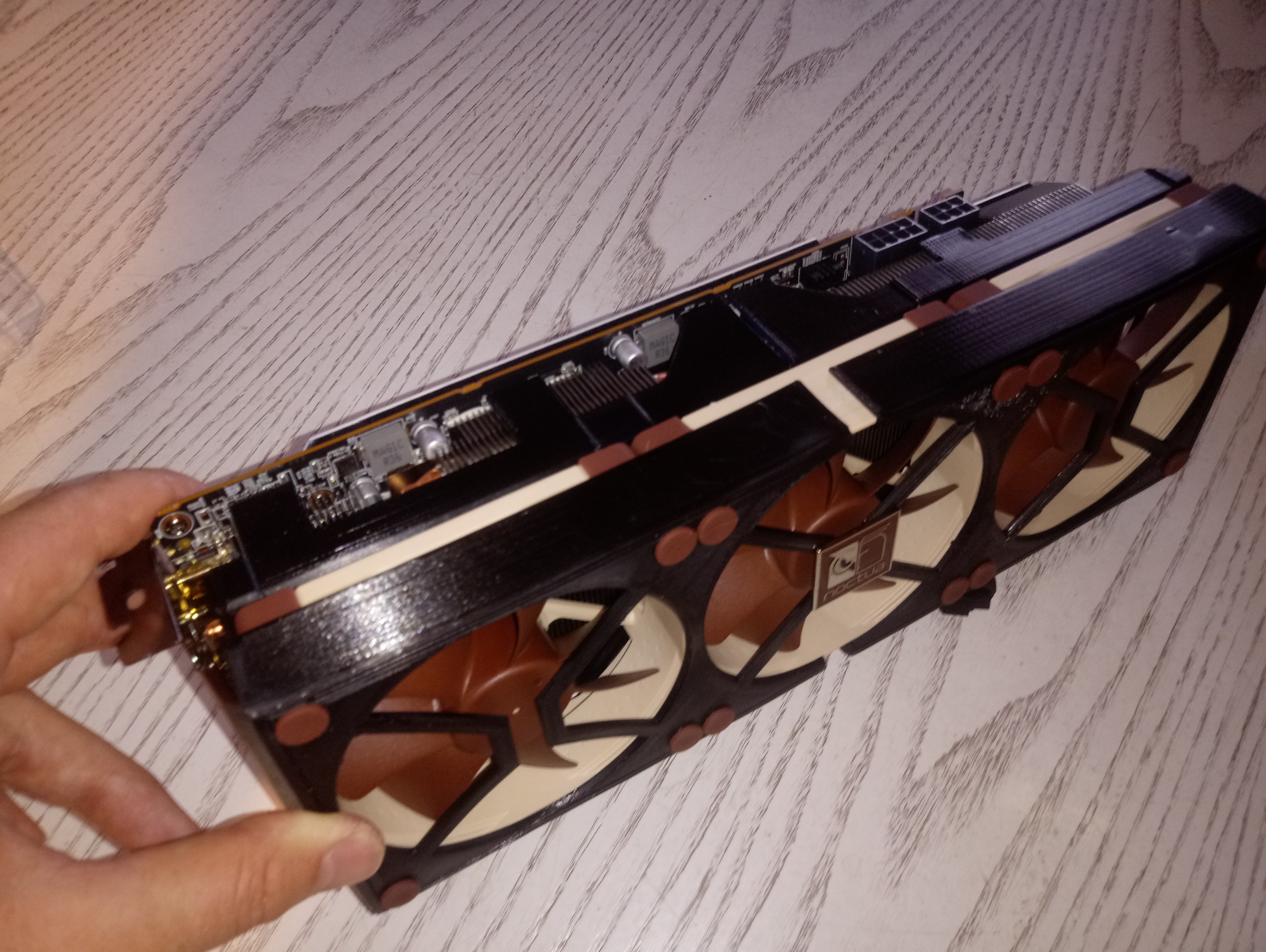

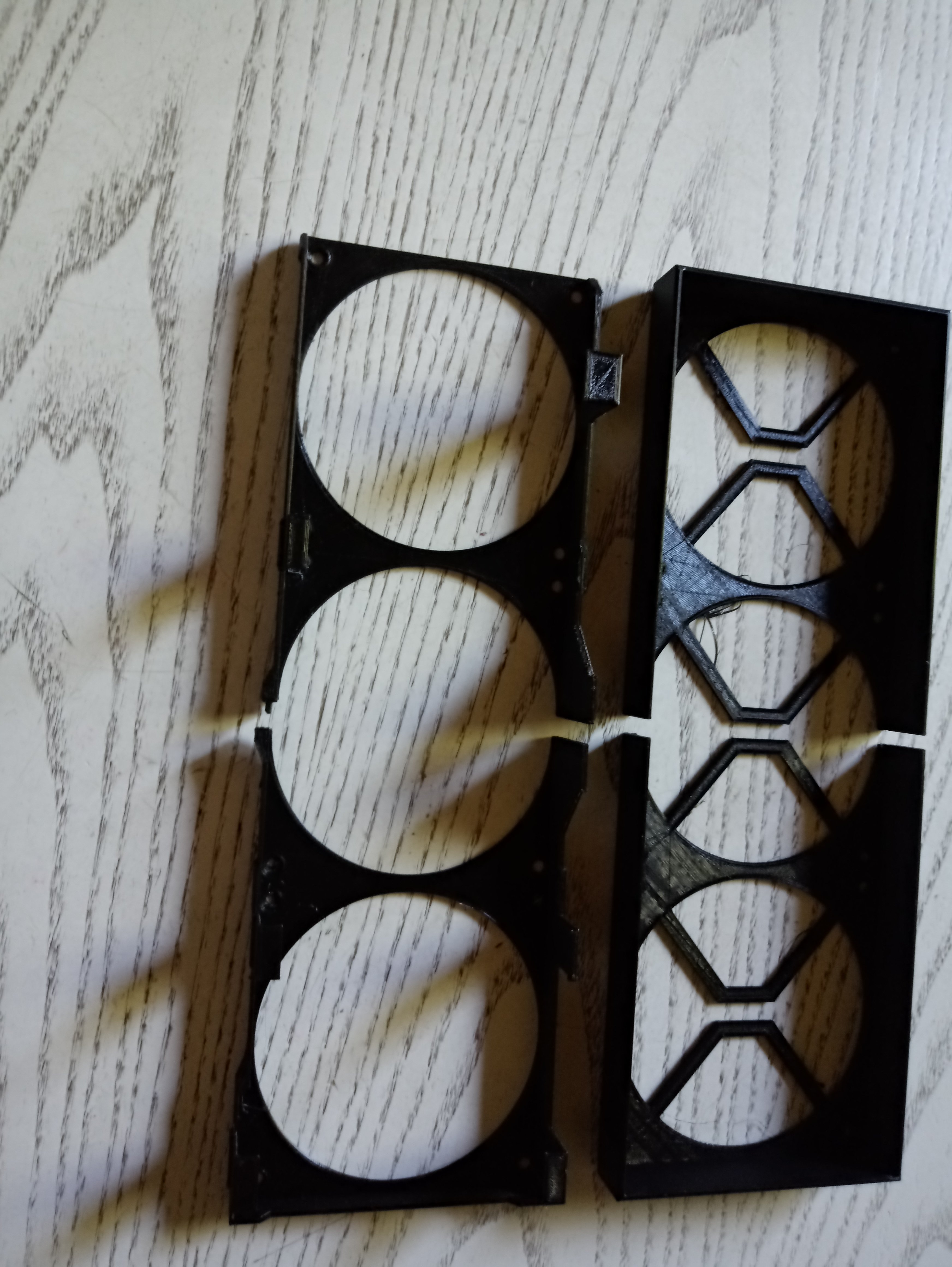

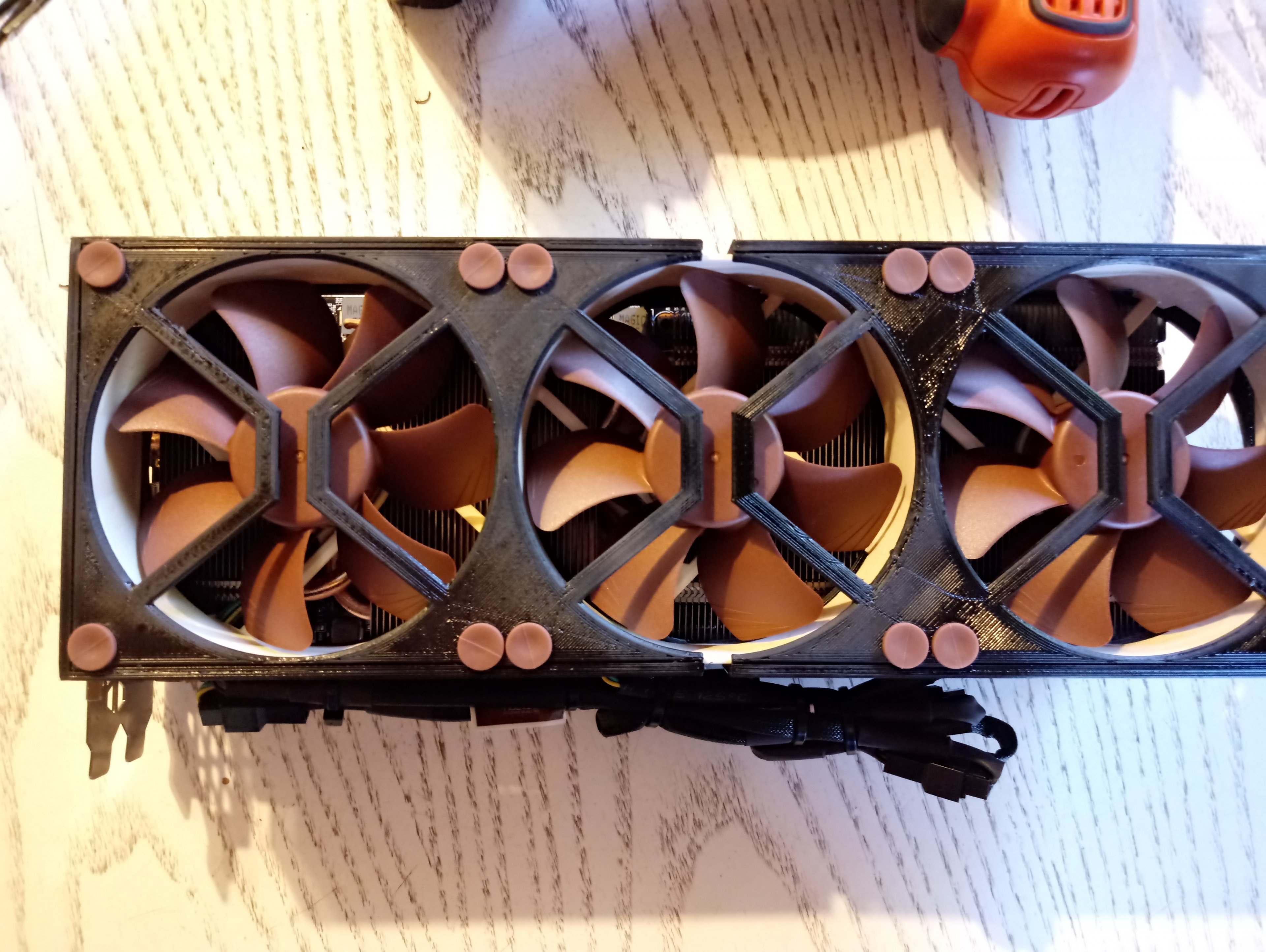

Es hat sich was getan, die Lüfter sind da und ein erstes vollständiges Muster ist gedruckt und die Lüfter sind gekommen (Bild 1 + 2)

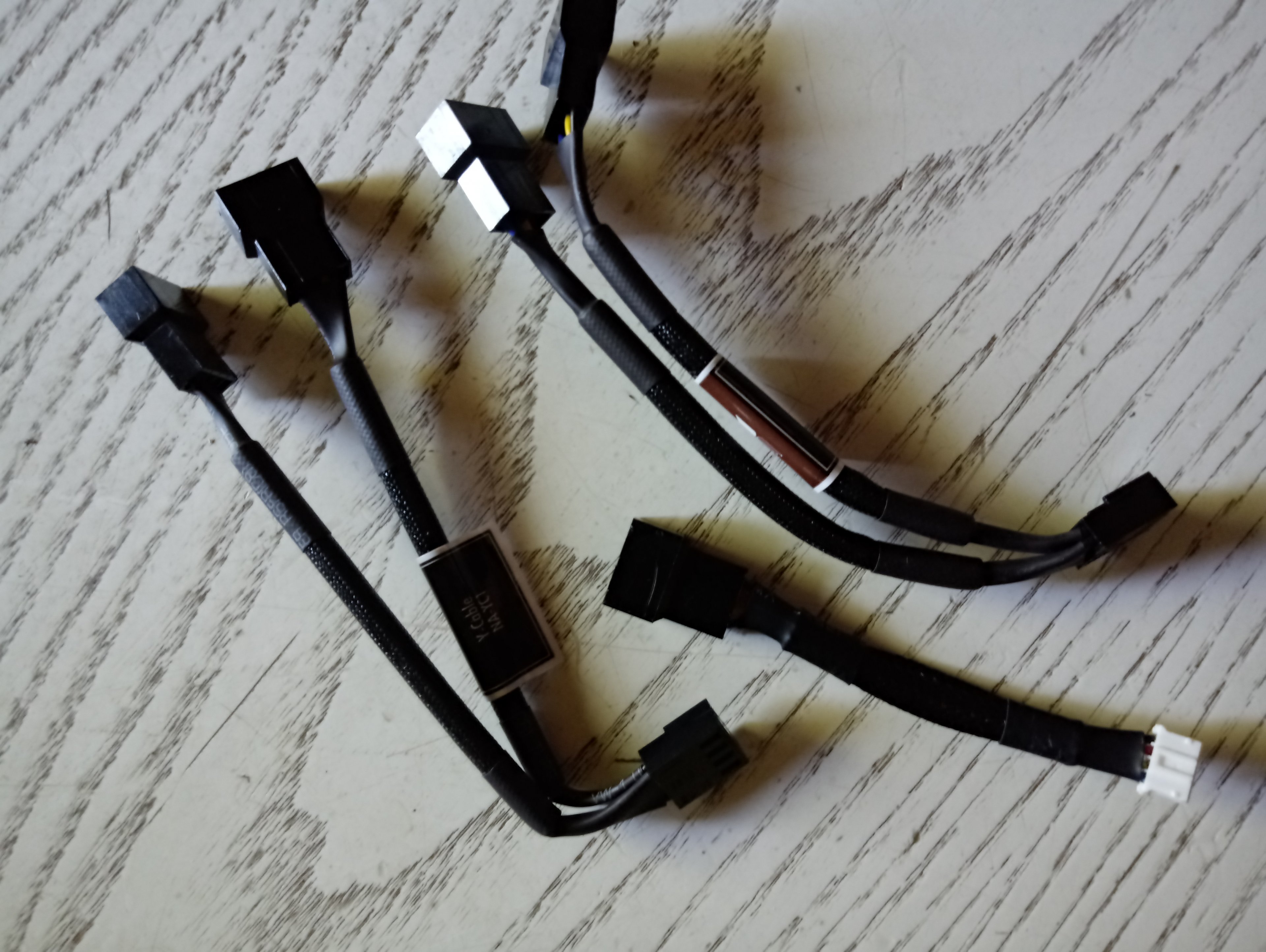

Kabel benötige ich folgende (Bild 3)

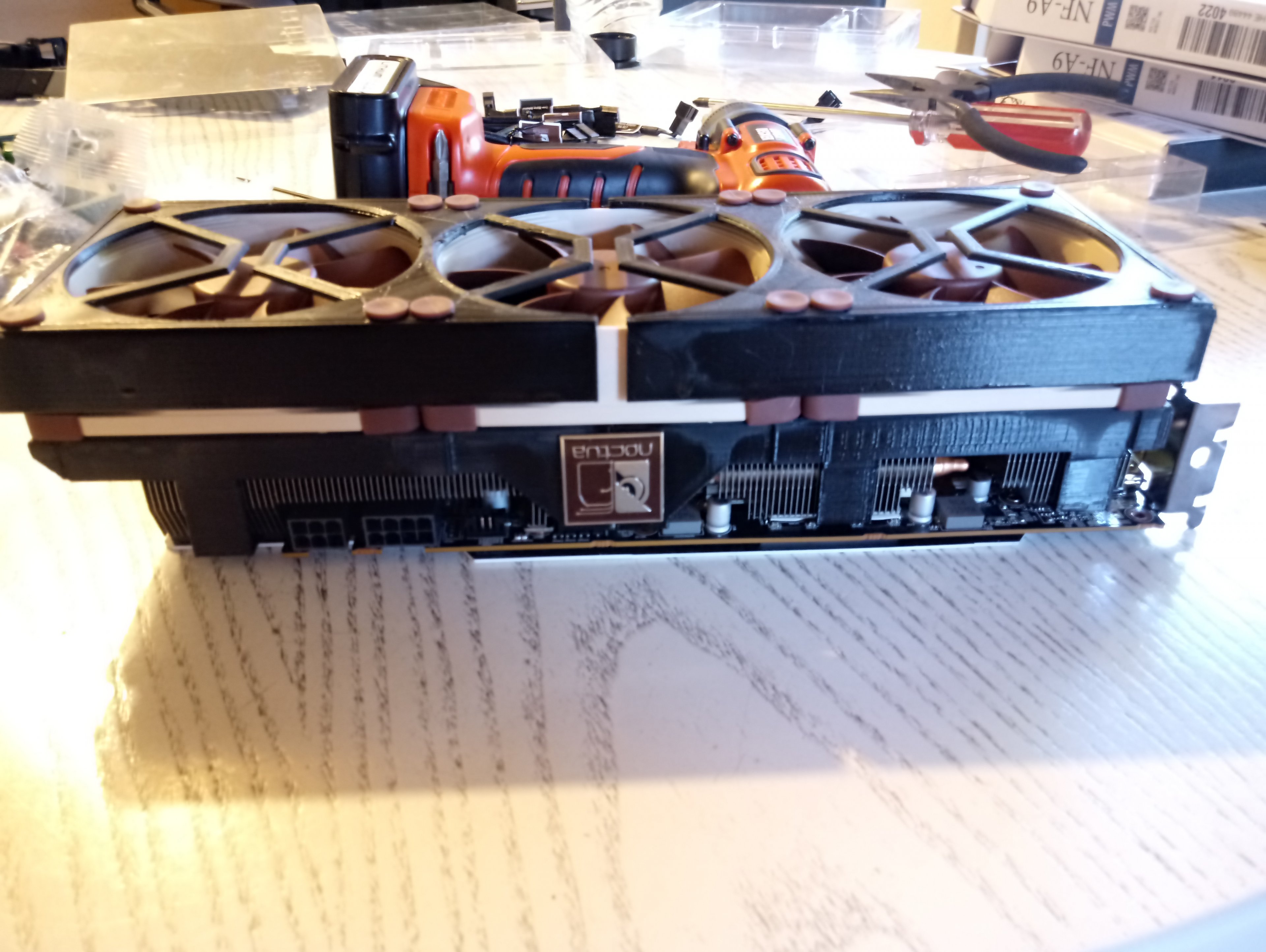

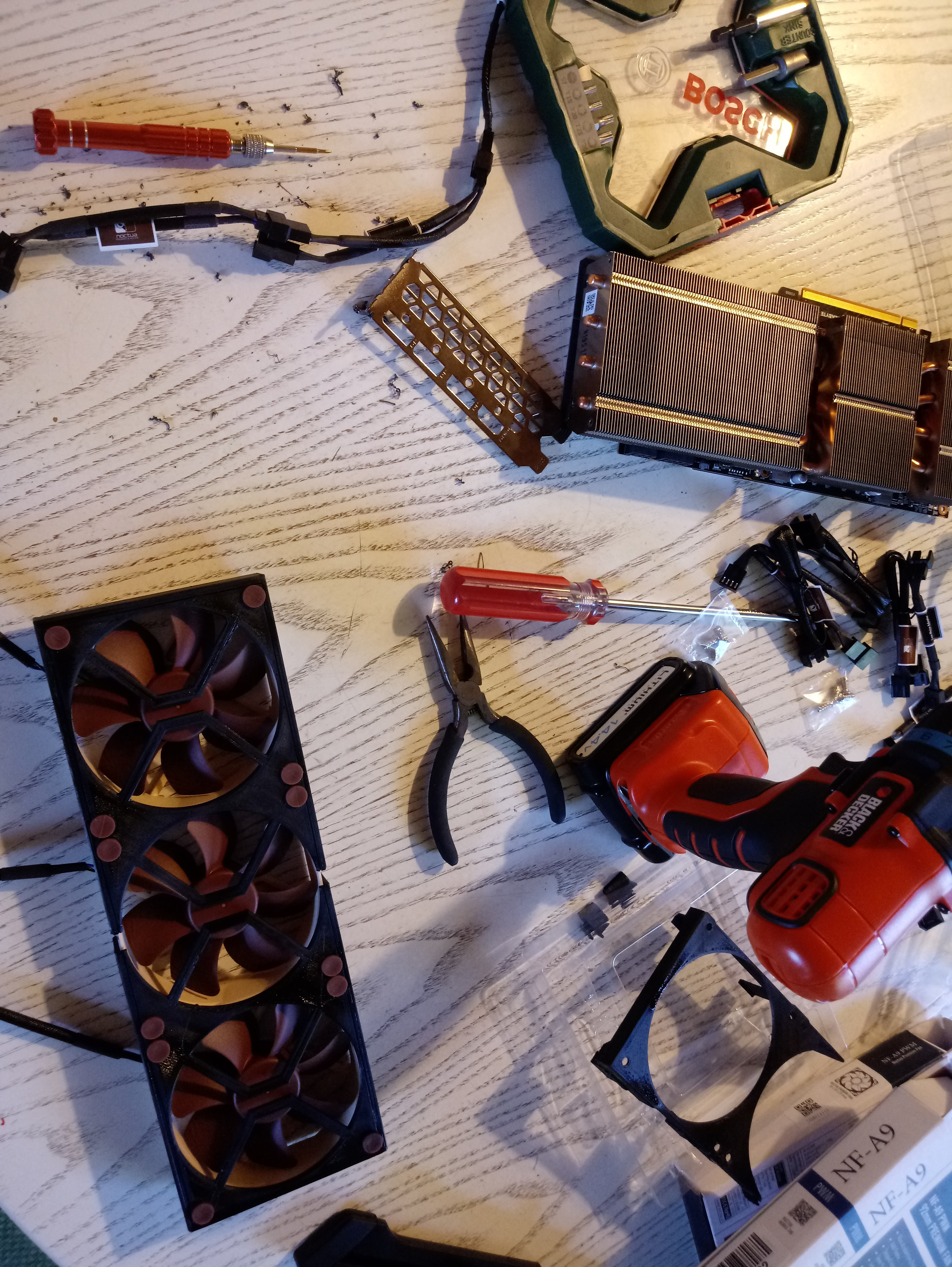

So sieht der Arbeitsplatz aus (Bild 4)

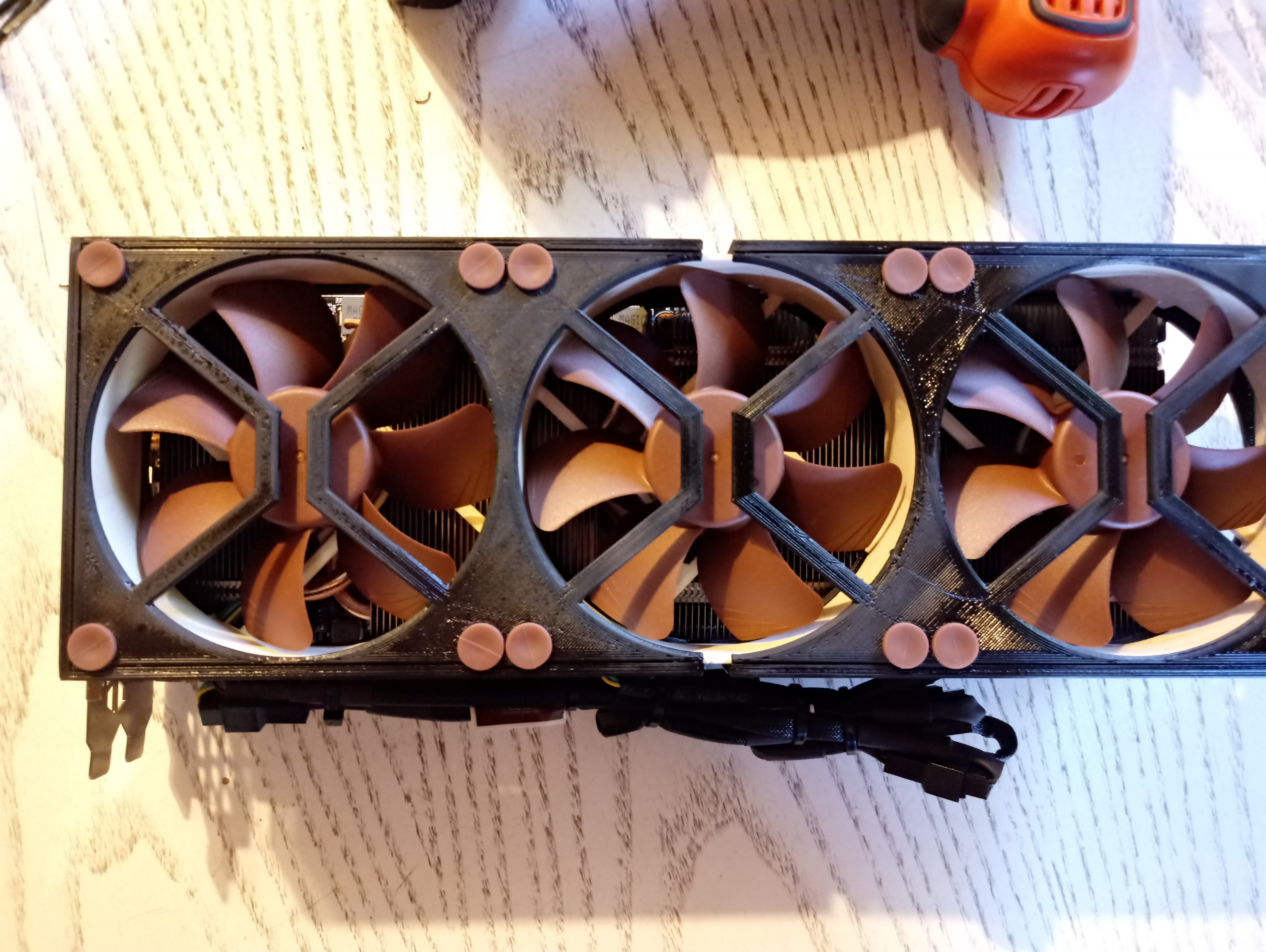

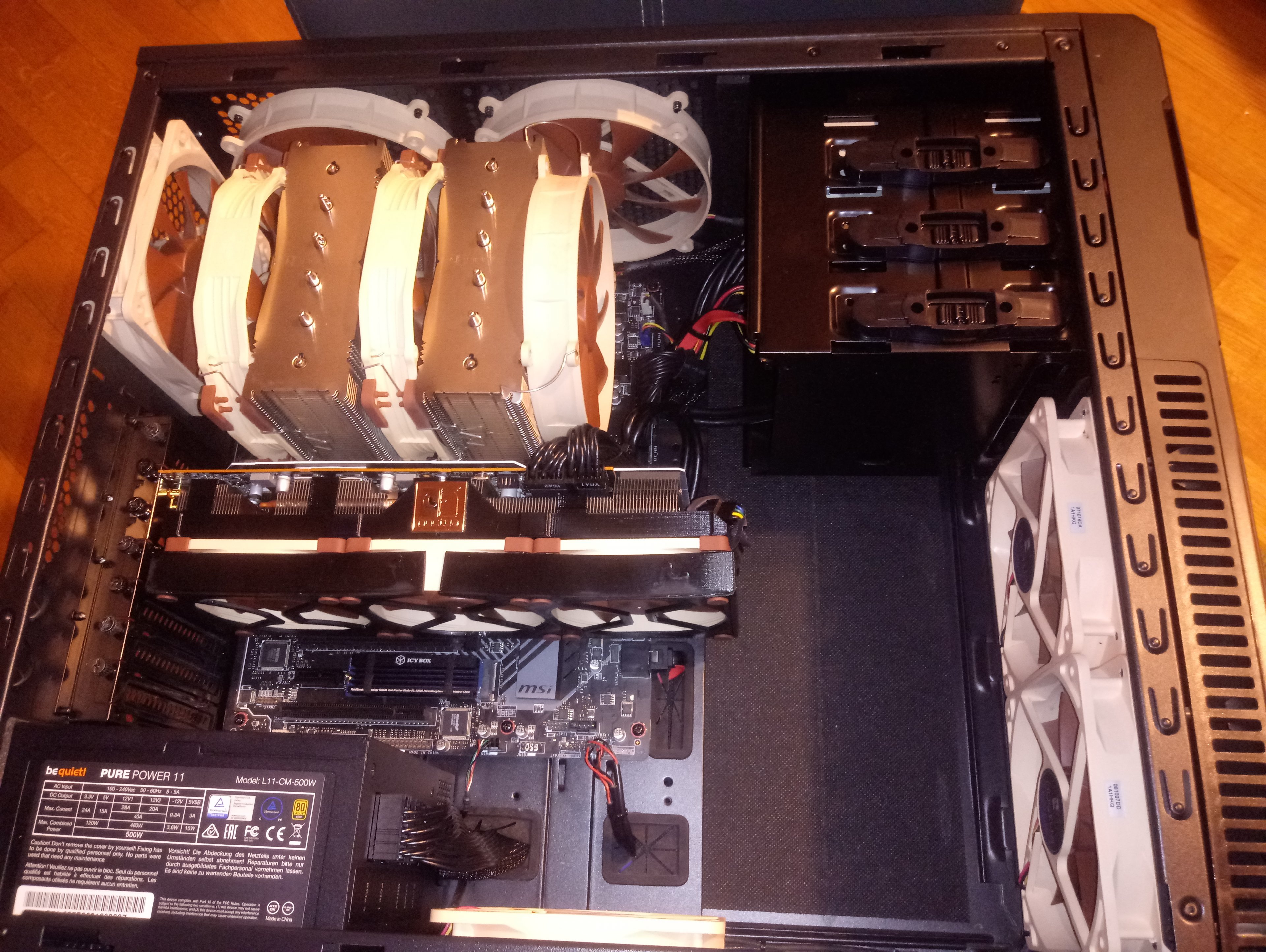

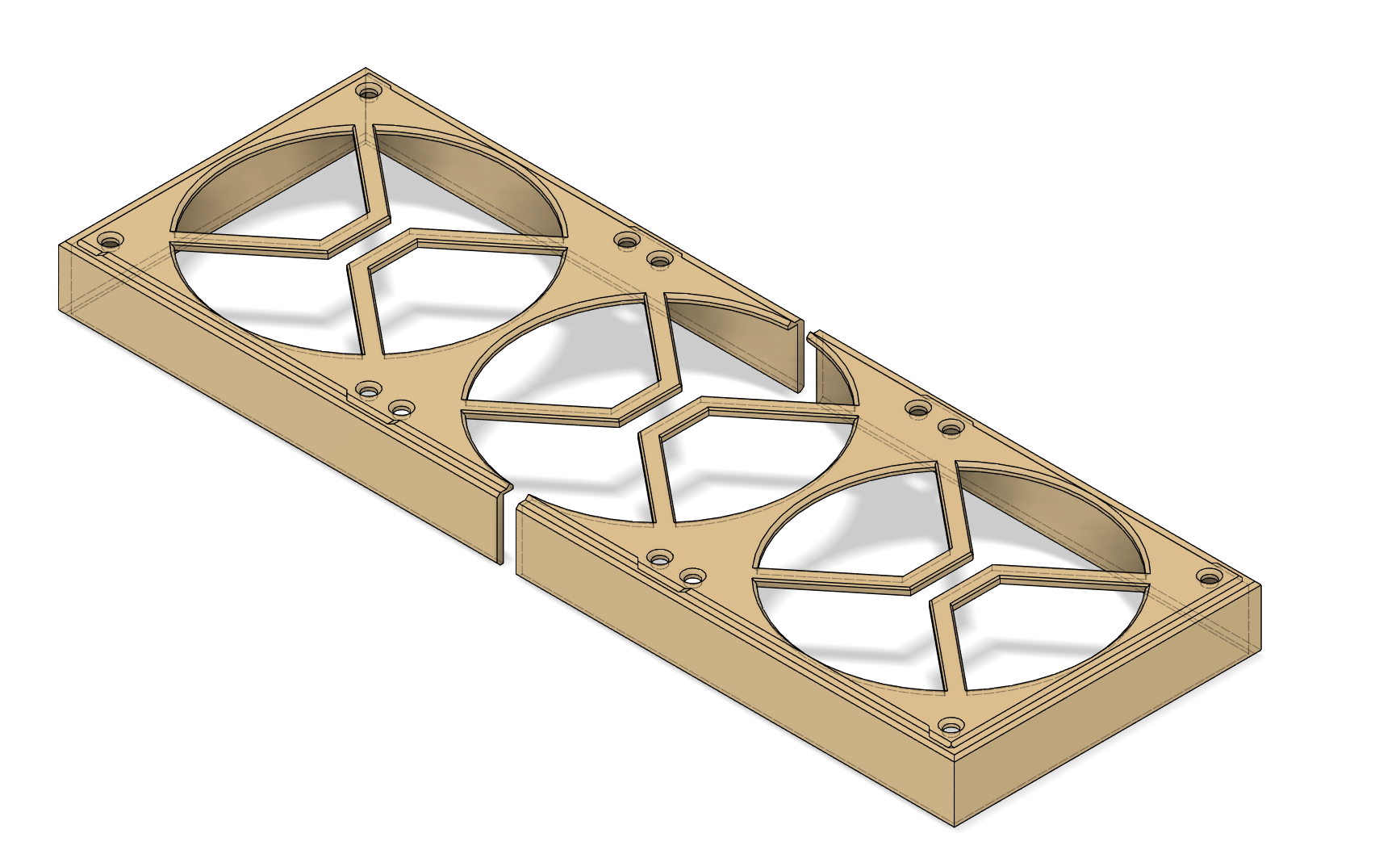

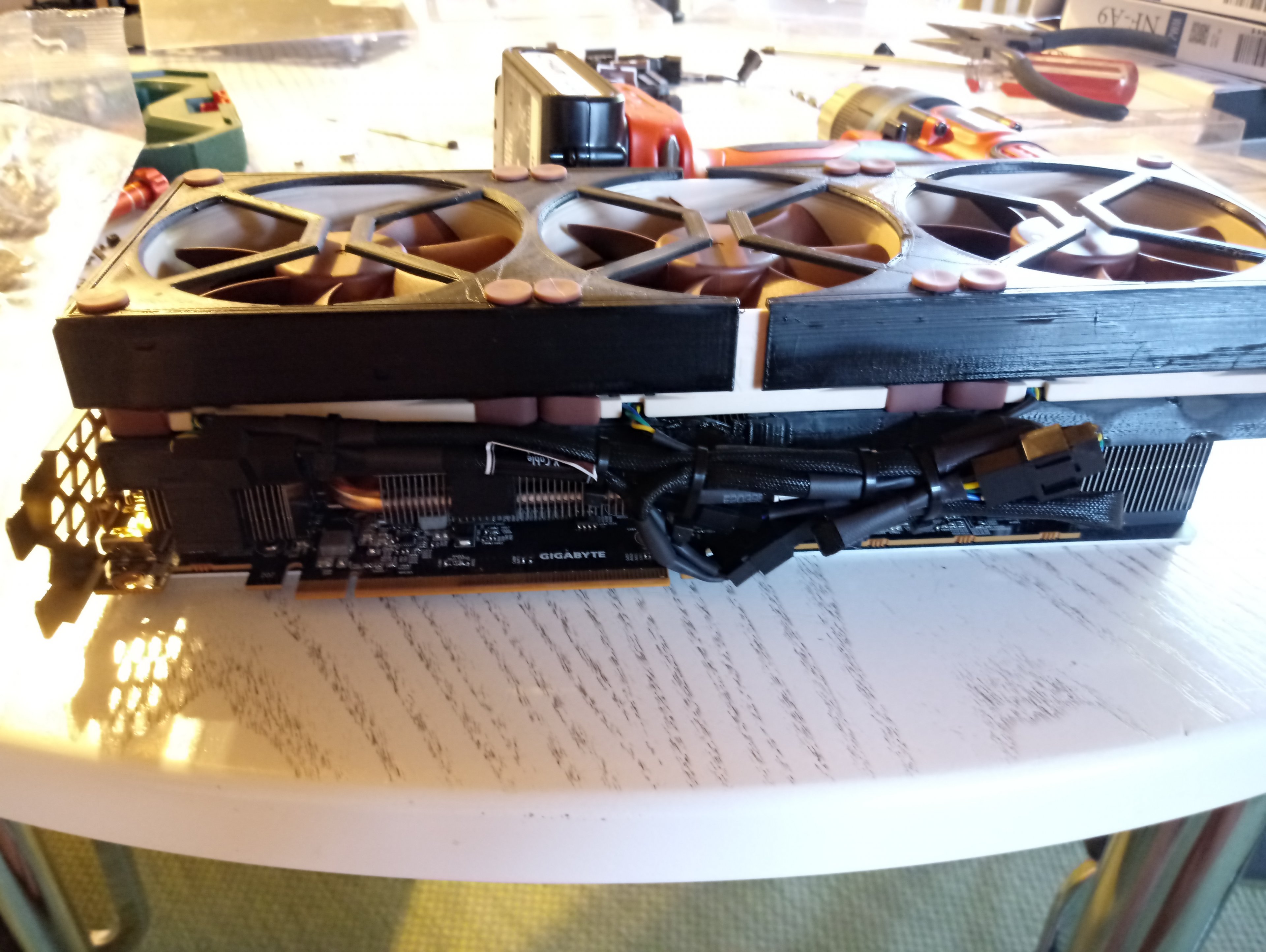

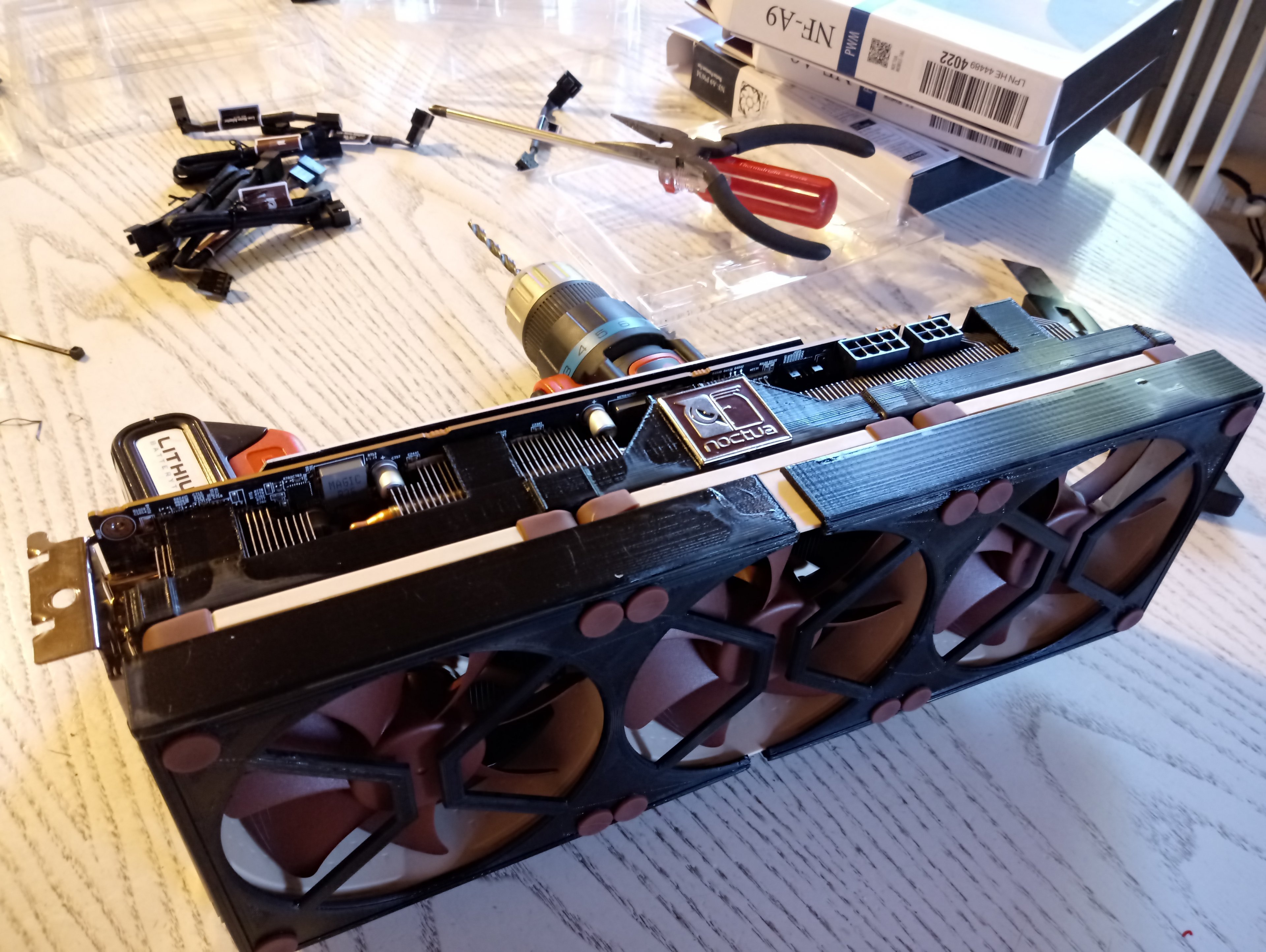

So sieht das fertige Modell aus (Bild 5 + 6 + 7 + 8)

Leider sind zwei Nasen abgebrochen und auch das Verbindungsteil kann man sich schenken, also wieder ans Zeichenbrett

Die kabel zu verstecken ist fast nicht möglich, da diese aufgrund der Ummantelung ganz schön dick sind.



[Fuchiii]

Das sieht echt super aus



[Herminator01]

Teperaturtest ist erfolgt, bei 75-80 ° wird das zeug langsam weich, hält aber noch die Form. Ab 100 ° wirds sehr weich. Da die Graka nie über 85 ° kommt (und das am Chip, an den Lamellen deutlich darunter) sollte ich keine Probleme haben, der live Test folgt nach Fertigstellung.



[Herminator01]

Kosten:

• 3 x Noctua NF A9 PWM: 53,70 €
• Filament und Stromkosten: <5 €
• PWM GPU Adapter: 4,99 €
• Arbeitszeit: Unbezahlbar

Verwendete Software:

• Fusion360
• FurMark
• HW-Monitor
• Radeon GPU Treiber 20.8.1
• Win10 Pro

Verwendete Hardware:

• Anycubic Mega S
• Gigabyte RX 5700 XT Gaming OC
• i7 8700K (Noctua NH-D15 mit 3x 140 mm Lüfter)
• Crucial Ballistix Sport LT grau DIMM Kit 32GB, 3000 MHZ
• MSI Z370 PC Pro
• Corsair Force Series MP510 960GB, M.2 (RaidSonic Icy Box IB-M2HS-70)
• Western Digital Blue SN550 1TB, M.2 (RaidSonic Icy Box IB-M2HS-70)
• Nanoxia Deep Silence 3 (2x Noctua NF-S12A, 2x Noctua NF-P12, 2x Noctua NF-P14 FLX)
• be quiet! Pure Power 11 CM 500W

Raumtemperatur bei Messung 26°
Original Lüfter: Lautstärke ist erträglich, könnte schlimmer sein (subjektiv)
Die Graka ist allerdings als einzige Komponente aus dem PC herauszuhören
Max Temp: 86° somit eine Differenz zur Raumtemperatur von 60°
Die darunter liegende M2 MP510 mit Passivkühlkörper wird 52° warm,
die darüber liegende CPU I7 8700K mit Noctua NH-D15 (3x 140 mm Lüfter)
wird im Idle auch ca. 50° warm während alle Lüfter im PC (inkl. CPU Lüfter)
auf ca. 500-600 RPM drehen. Die drei Lüfter der Graka drehen auf ca. 1950 RPM.

Noctua Lüfter: Lautstärke leider, trotz Regelung, höher als bei dem original Lüfter (subjektiv)
Die Temperaturen sind bei voller Lüfter-Drehzahl deutlich besser, gerade einmal 68°-69°
wird die Graka warm, das ist ein Gewinn von 17°-18°
Leider spinnt die Lüftersteuerung bei den Noctua Lüftern (ich denke nicht das es an den Lüftern liegt)
Einer der drei dreht immer auf 100%, auch sonst macht die PWM-Steuerung nicht das was sie soll.
Als Fazit stelle ich fest, die Noctua Kühlung ist deutlich besser bei 100% PWM, dafür allerdings auch deutlich
lauter. Geregelt sind die Noctua zwar leiser, aufgrund Problemen bei der PWM-Steuerung leider immer
nur zwei von drei. Scheinbar kommt die Graka mit fremden Lüftern nicht ganz zurecht.
Die original Lüfter der Gigabyte Karte sind wohl doch nicht so übel, vorallem unter 100% PWM deutlich leiser.
Wer seine Gigabyte RX 5700 XT Gaming OC ohne Rücksicht auf die Lautstärke besser kühlen möchte,
dem kann ich die Umrüstung empfehlen. Um das System leiser zu modden, macht der Umstieg keinen Sinn.
Evtl. habe ich auch ein fehlerhaftes Modell, der Vergleich mit einer anderen RX 5700 XT ist mir leider nicht möglich. Evtl. teste ich mal andere Lüfer.

Spaß gemacht hats allemal, vielen Dank für die Tipps und die Unterstützung. Anbei noch die Dateien zum Nachdrucken,
der Lüfterrahmen hält sehr gut und ist leicht zu installieren.



Gigabyte Kühler:

Noctua Kühler:



[papamobil67]

Mal im ernst. Das ist wirklich ganz Toll, was du da gemacht hast. Verbesserungspotential gibt´s natürlich immer.
Wenn du jetzt noch das Problem mit der Lüftersteuerung in den Griff bekommst - und davon gehe ich aus - hast du da ein richtig schöne Sache realisiert.

Von mir alle drei Daumen hoch!👍👍👍



[Herminator01]

vielen Dank. Ja evtl liegts auch an den Lüftern, kann ja nicht sein das bei dem gleichen PWM Signal 2 runterregeln und einer nicht. Ich werde mal andere Lüfter testen



[PeacemakerAT]

Tolles Projekt, war grade auf der Suche ob sich schon jemand damit beschäftigt hat. Meine GTX 1070 wird leider auch sehr warm, da kam mir genau so ein Umbau in den Sinn! Danke fürs teilen deiner Erfahrung!



[andi_sco]

vielen Dank. Ja evtl liegts auch an den Lüftern, kann ja nicht sein das bei dem gleichen PWM Signal 2 runterregeln und einer nicht. Ich werde mal andere Lüfter testen

Und, was kam dabei raus?



[Herminator01]

Ich habe den Lüfter zurück gebaut und die Karte verkauft. Dafür jetzt eine RX 6600 XT für 150€ weniger gekauft. Die ist aufgrund des geringeren Verbrauchs leise genug.



[andi_sco]

Konntest also nicht zu deinen Vorstellungen einstellen



[Herminator01]

Leider nicht. Ich habe nach etlichen PWM Experimenten aber ehrlich gesagt die Lust verloren. Irgendwie hat da immer was gesponnen. Beim Original Lüfter muss man sich einfach weniger Gedanken machen.
