Moin Moin!
Da ich meine 3D-Drucker mal ein wenig fordern wollte, habe ich mich dazu entschlossen, ein Gehäuse aus ABS zu drucken und dieses dann für meinen Daily-PC zu nutzen. Das Ganze hatte ich schon lange vor, nun endlich mal ein Anfang der Umsetzung.
Da ich mehrere Drucker besitze und nicht gerne lange warte, habe ich die Modelle alle für einen Bauraum von 220x220 geschnitten und die Teile dann mit Aceton geklebt. Das sieht man natürlich hier und da (nur an den inneren Teilen).
Ebenso wollte ich die Möglichkeit besitzen, das Aussehen des Gehäuses möglichst einfach zu verändern bzw. anzupassen.
(anderes Filament, andere Muster etc.)

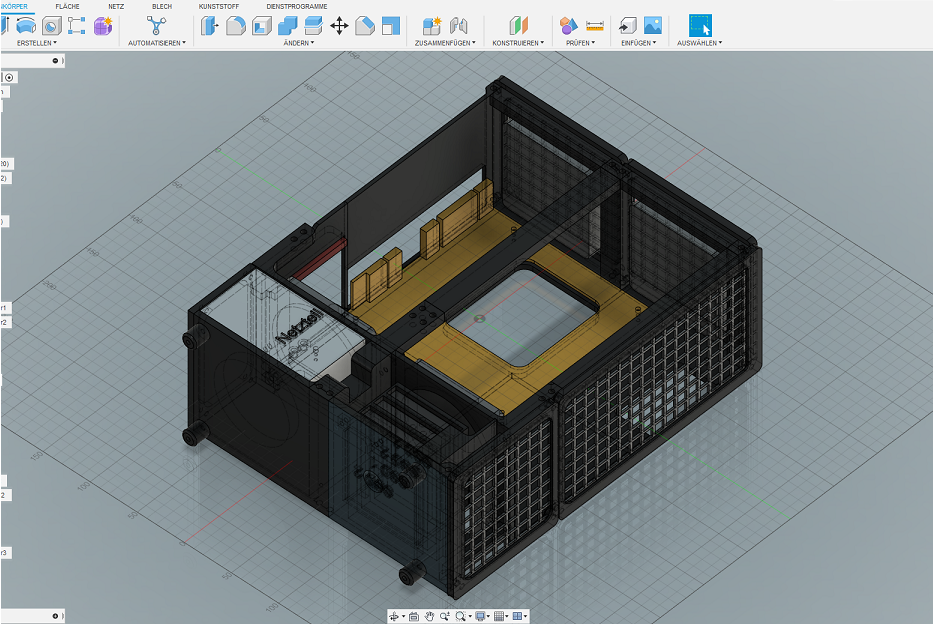

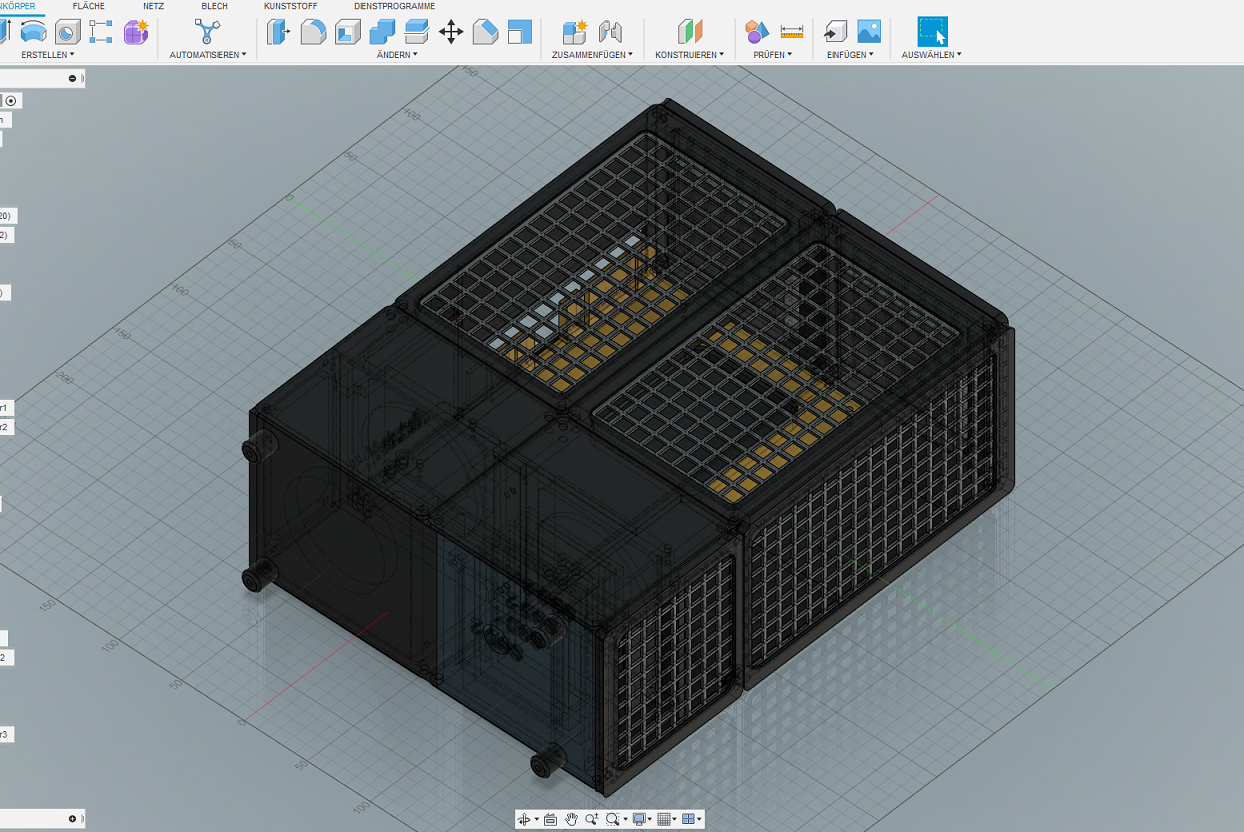

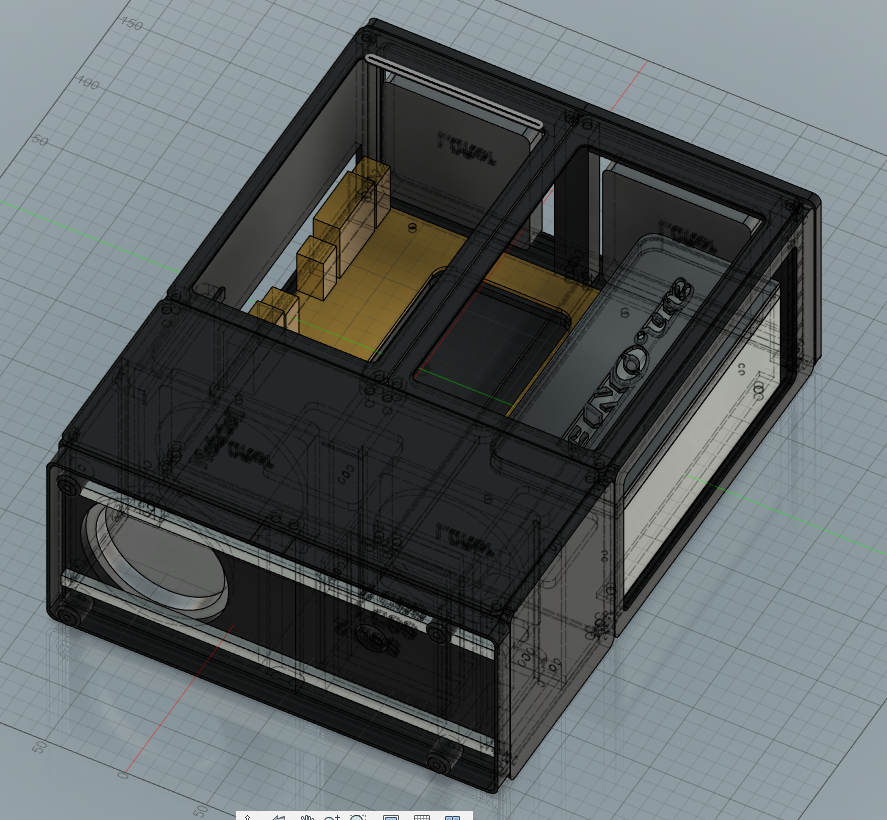

Also ging es los mit dem Zeichnen in Fusion:
Hauptaugenmerk bei der gesamten Konstruktion sollte dabei auf einer möglichst leichten Aufrüstbarkeit liegen (unter Nutzung des MicroATX-Standards) und halbwegs Kompakt sein. Aussenmaße sind in dem Fall 13cmx36cmx28cm (BxHxT)

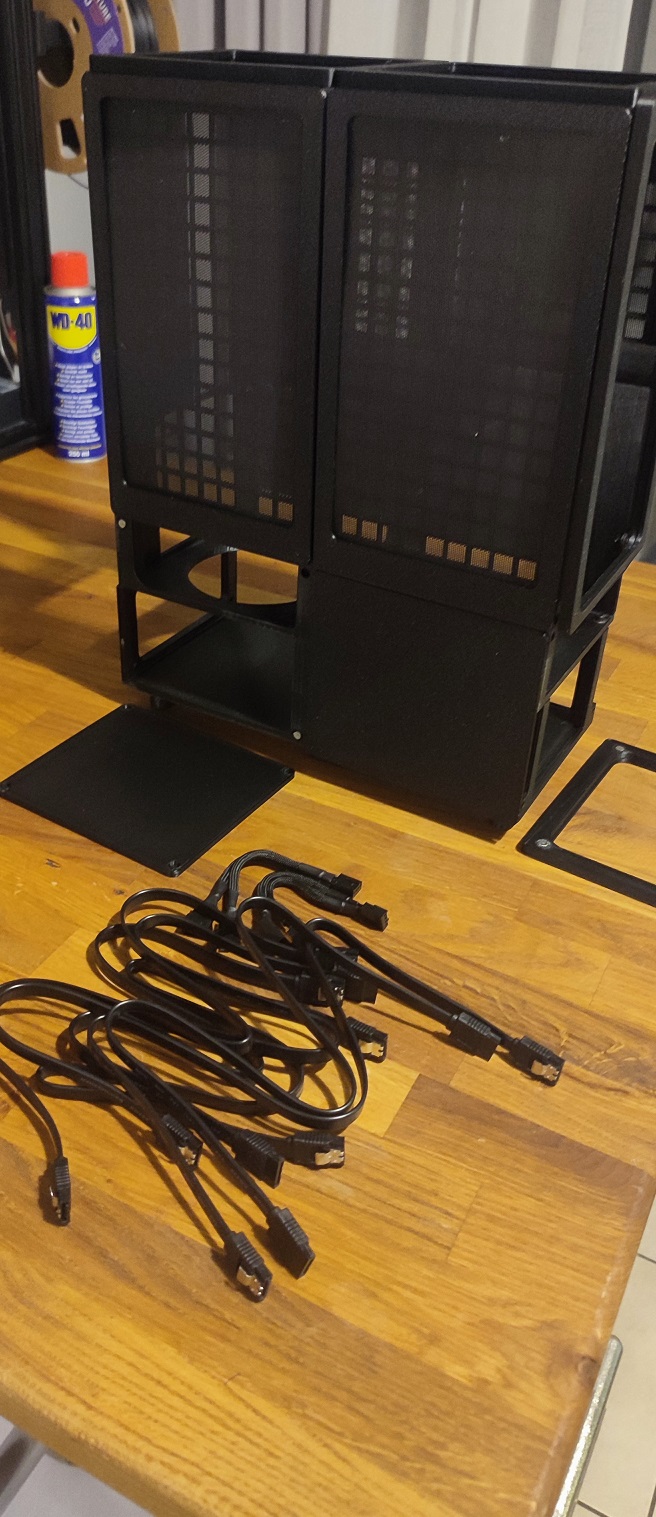

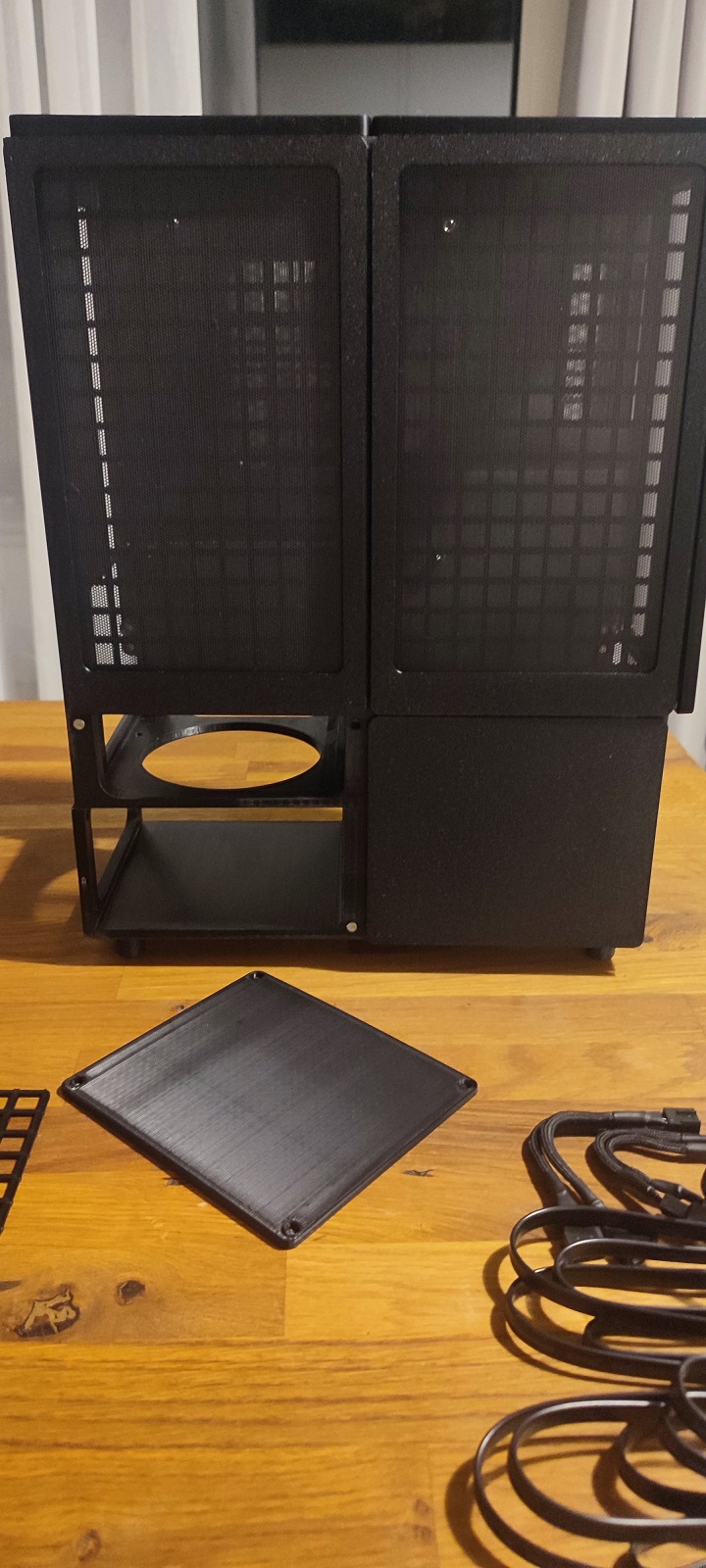

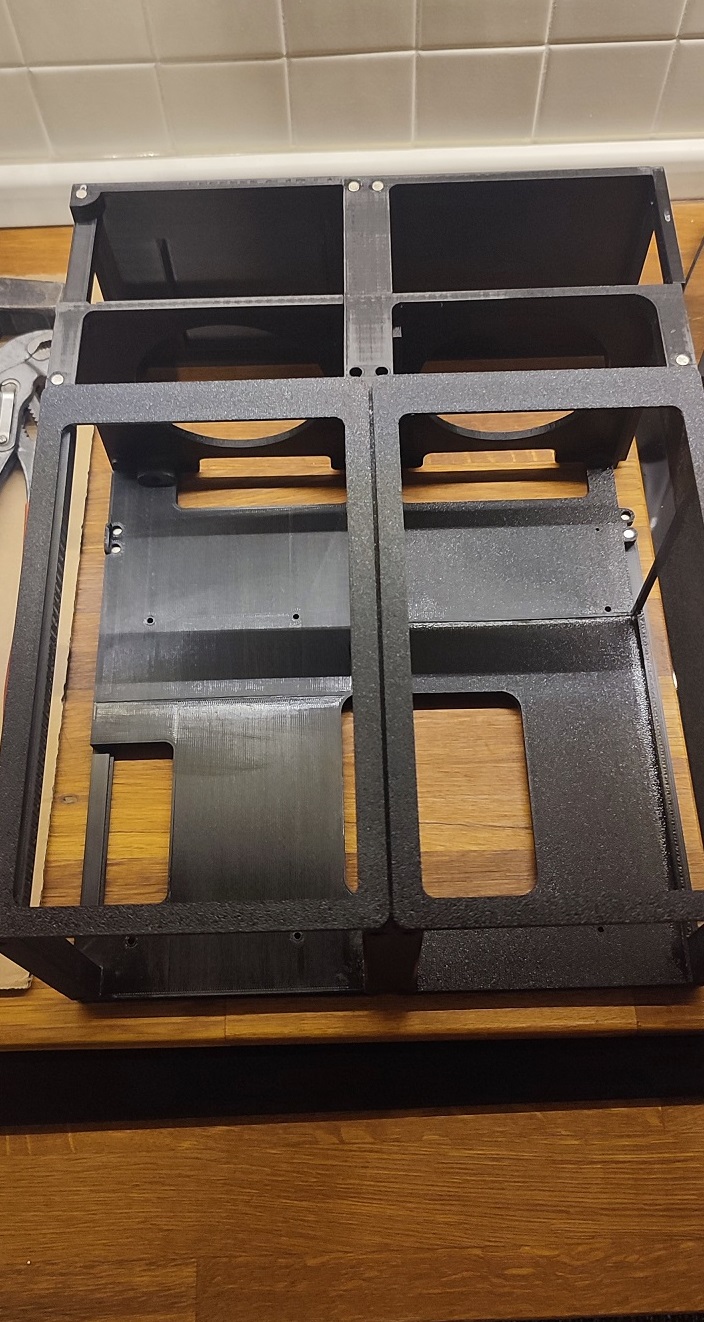

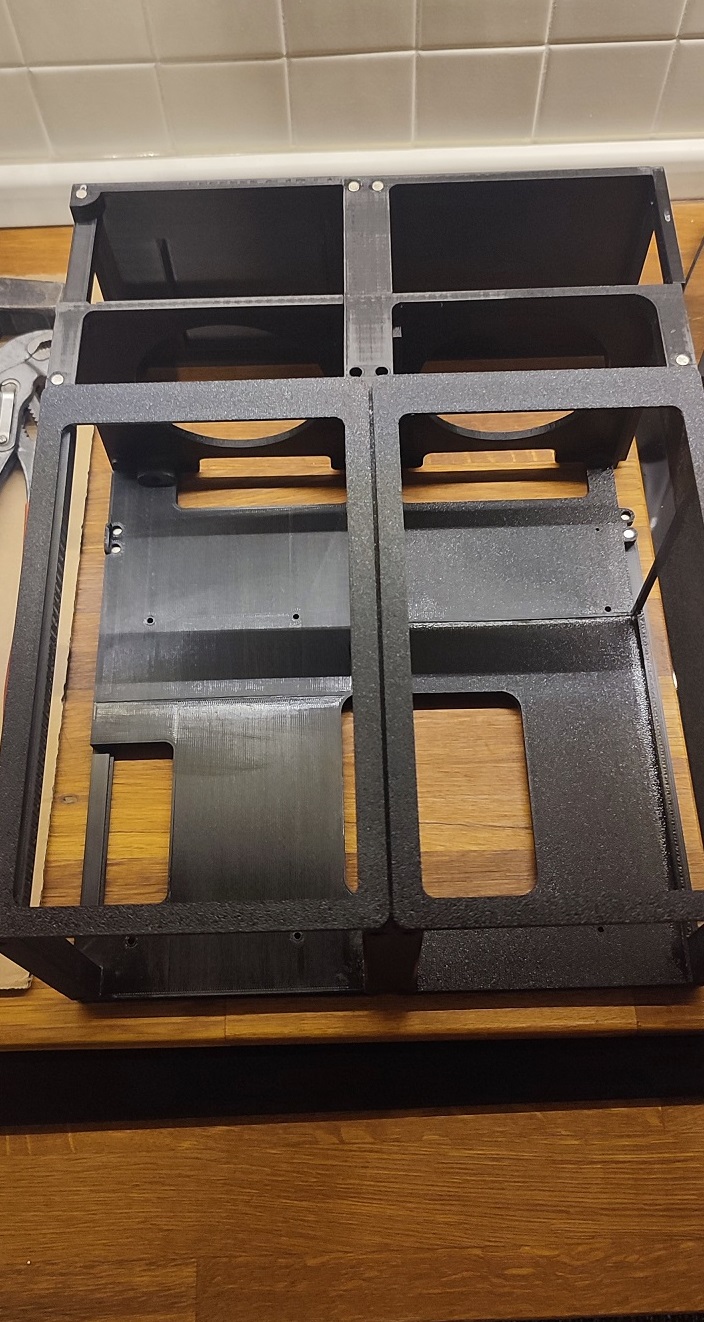

Die Teile ausgedruckt und geklebt sieht das dann schon halbwegs aus, wie die Basis für ein wenig Hardware.

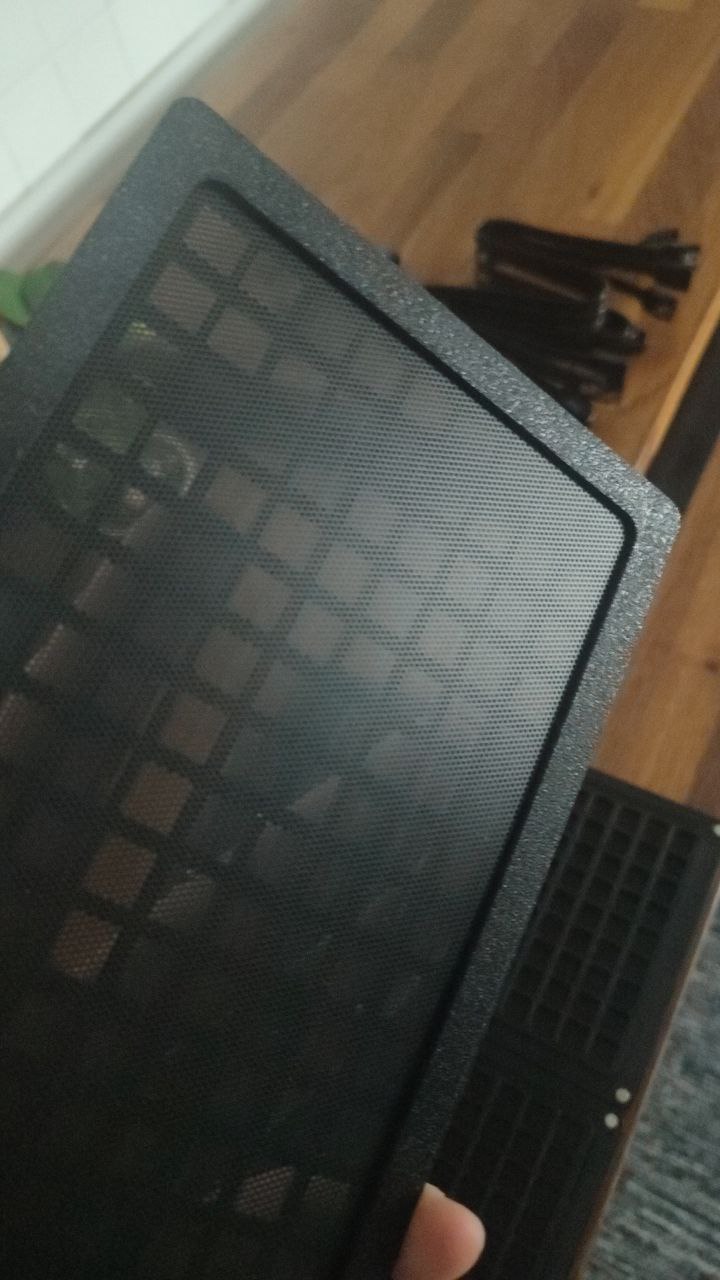

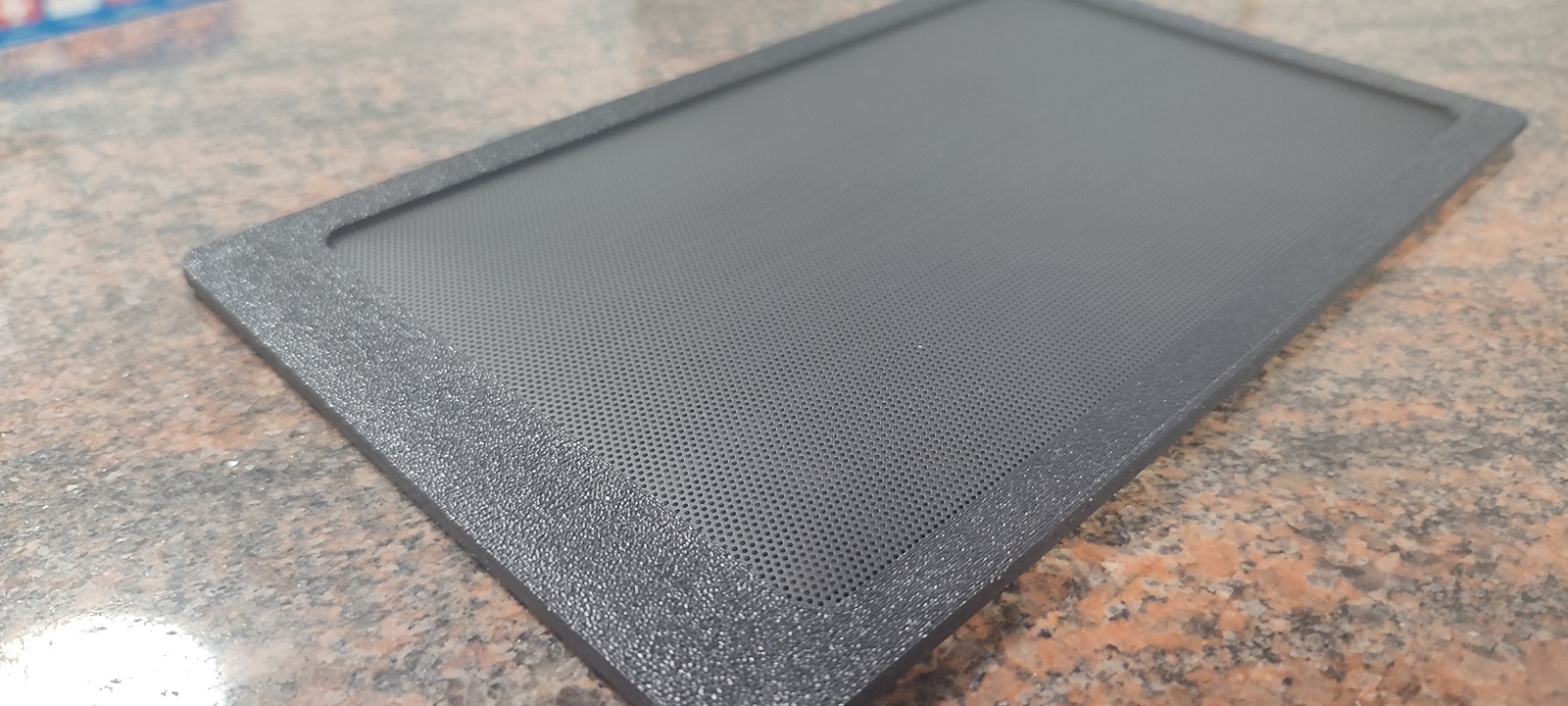

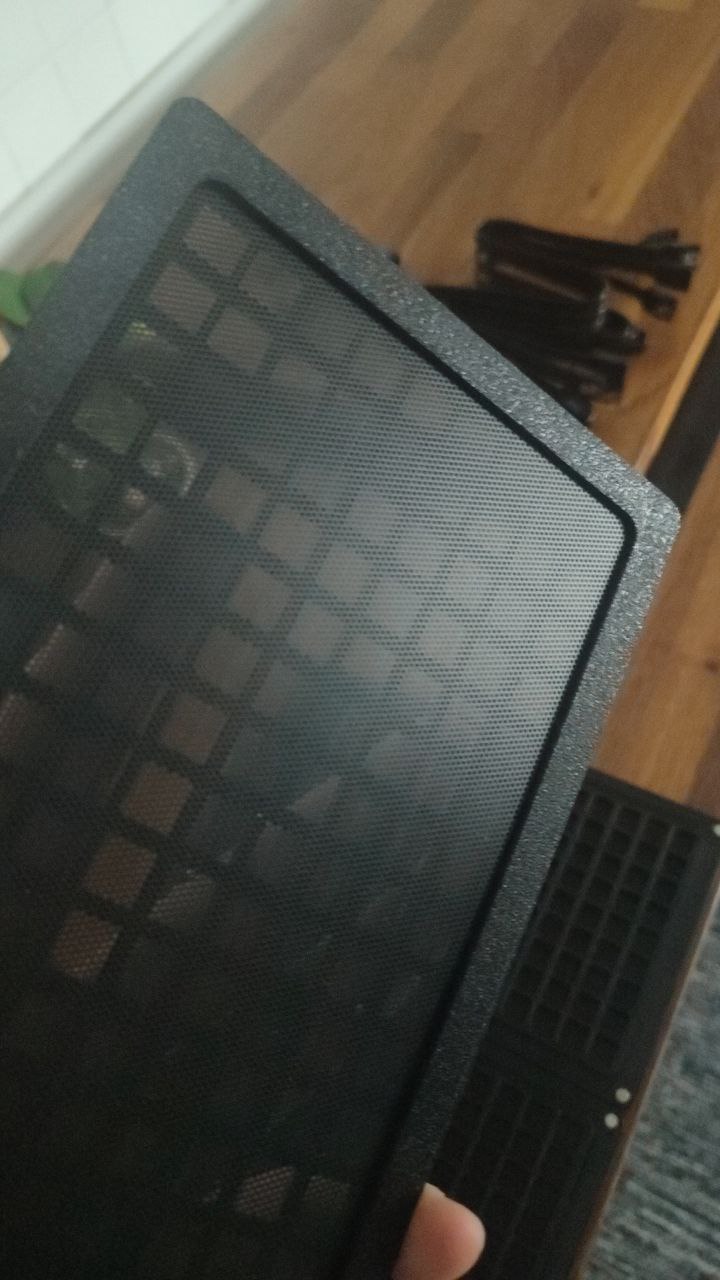

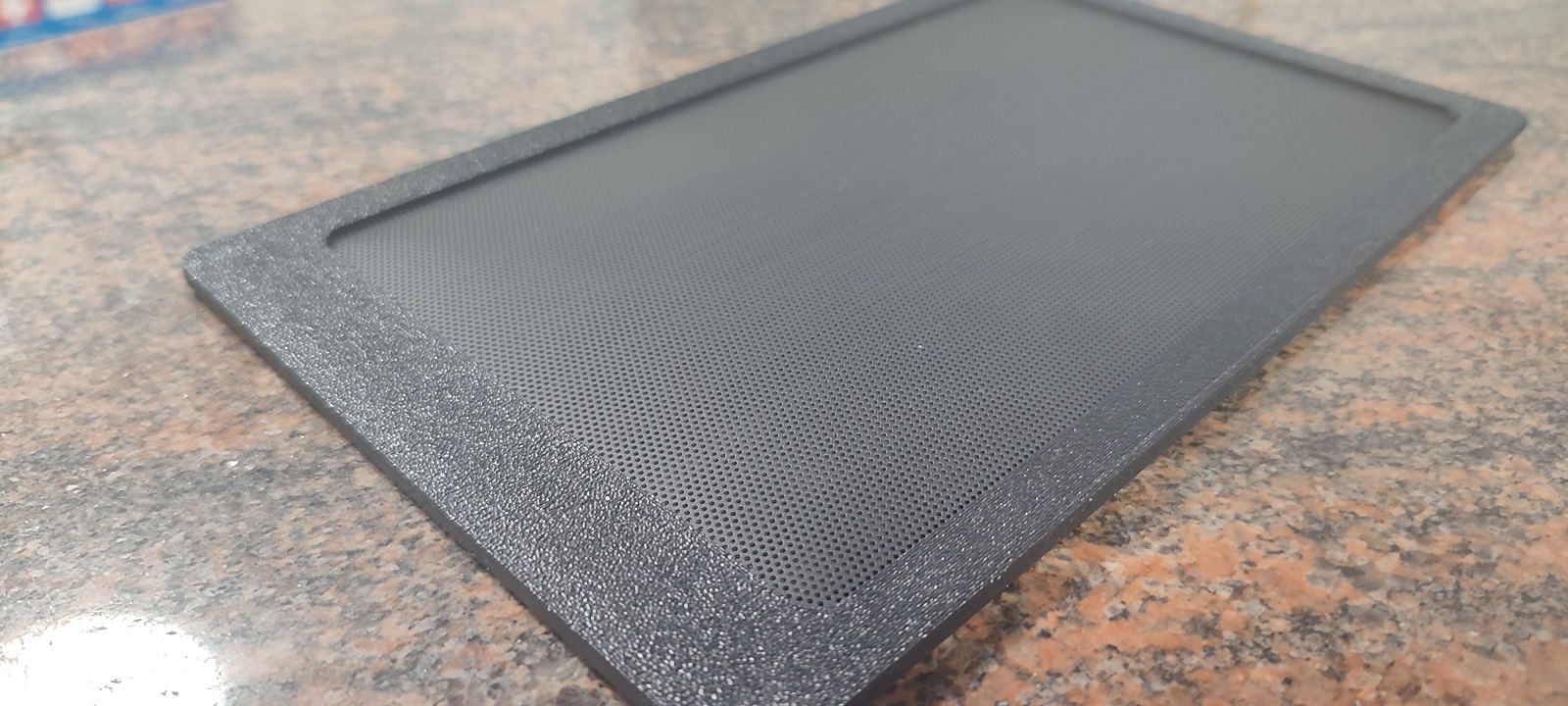

Als Mesheinsatz hab ich einen Set von 400x300mm bei Amazon gekauft und diese passend an die Blenden angepasst. Verstärkt ist das ganze mit einem Inlay aus ABS im Gittermuster, damit das Mesh nicht in sich zusammenfällt.

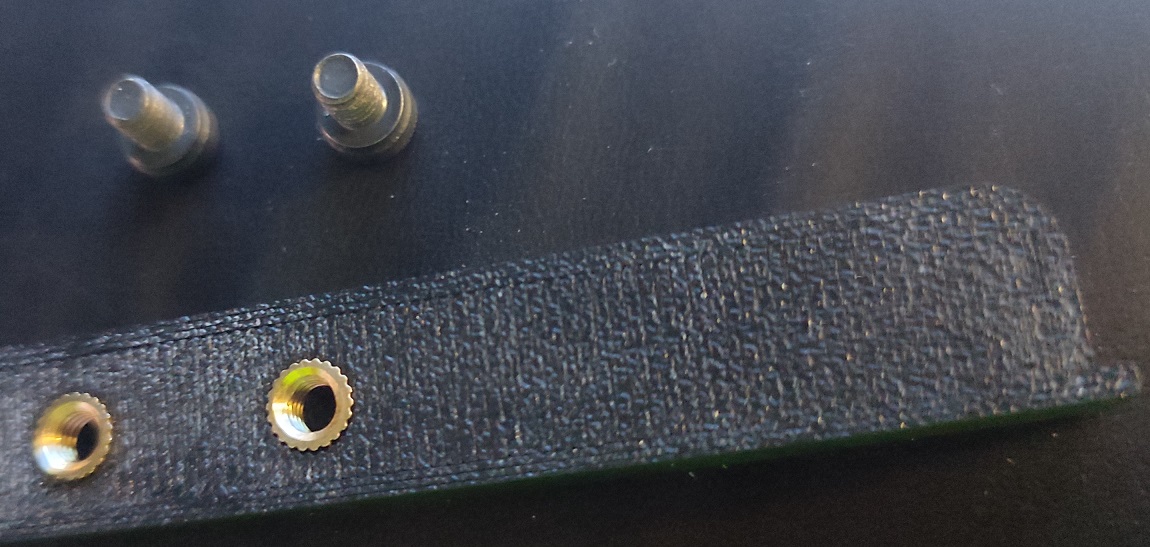

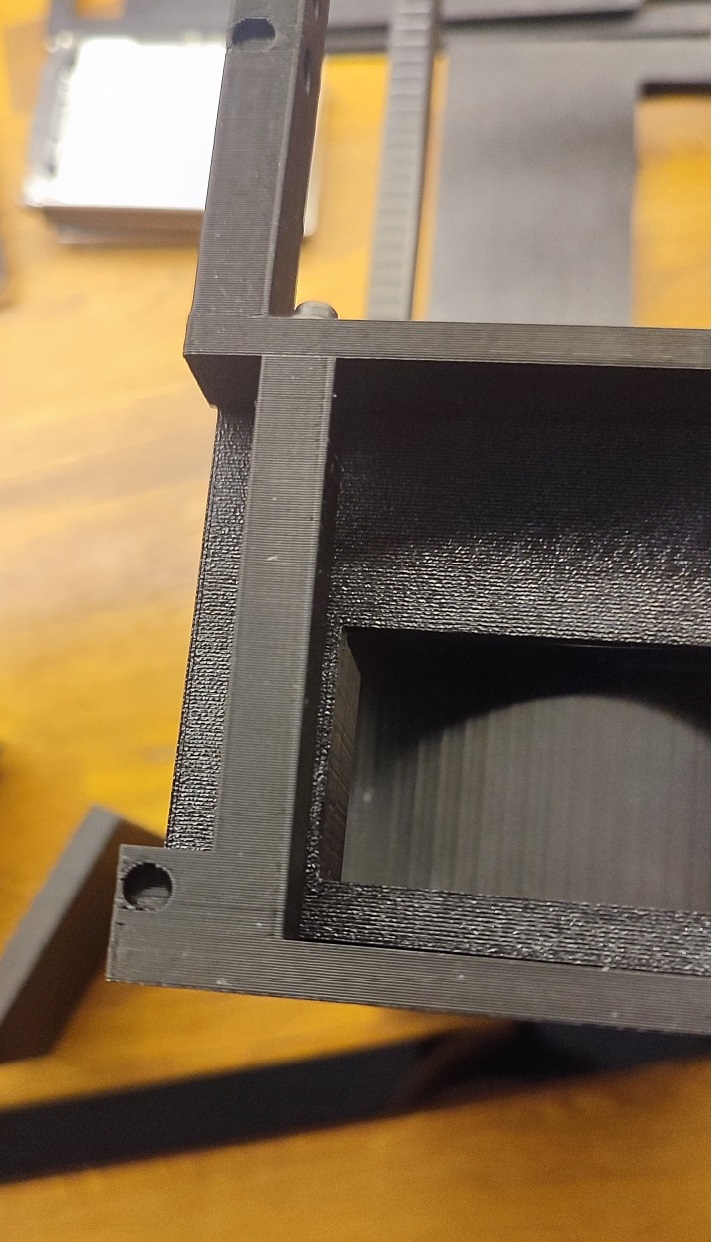

Ich habe am gesamten Gehäuse Bohrungen für 5mm Magnete vorgesehen, mit denen ich die äußeren Blenden magnetisch anbringen wollte. Leider haben diese hier und da nicht gehalten, weil die Maßhaltigkeit nicht überall gegeben war. So musste ich bestimmt die Hälfte der Magnete einkleben (ist ne schöne Sauerei - Polarität sollte man auch beachten; am besten überall einheitlich.. und das noch bevor man sie einklebt
.

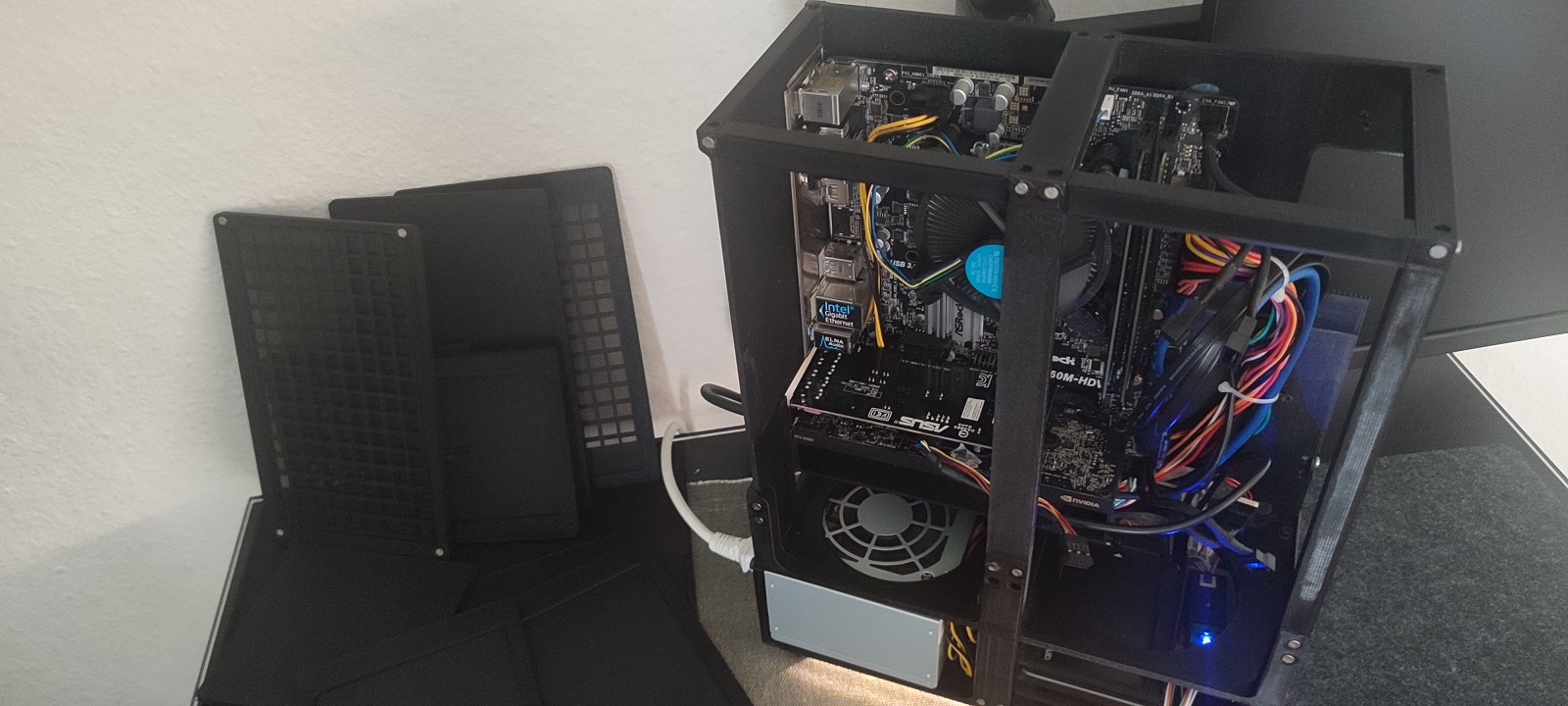

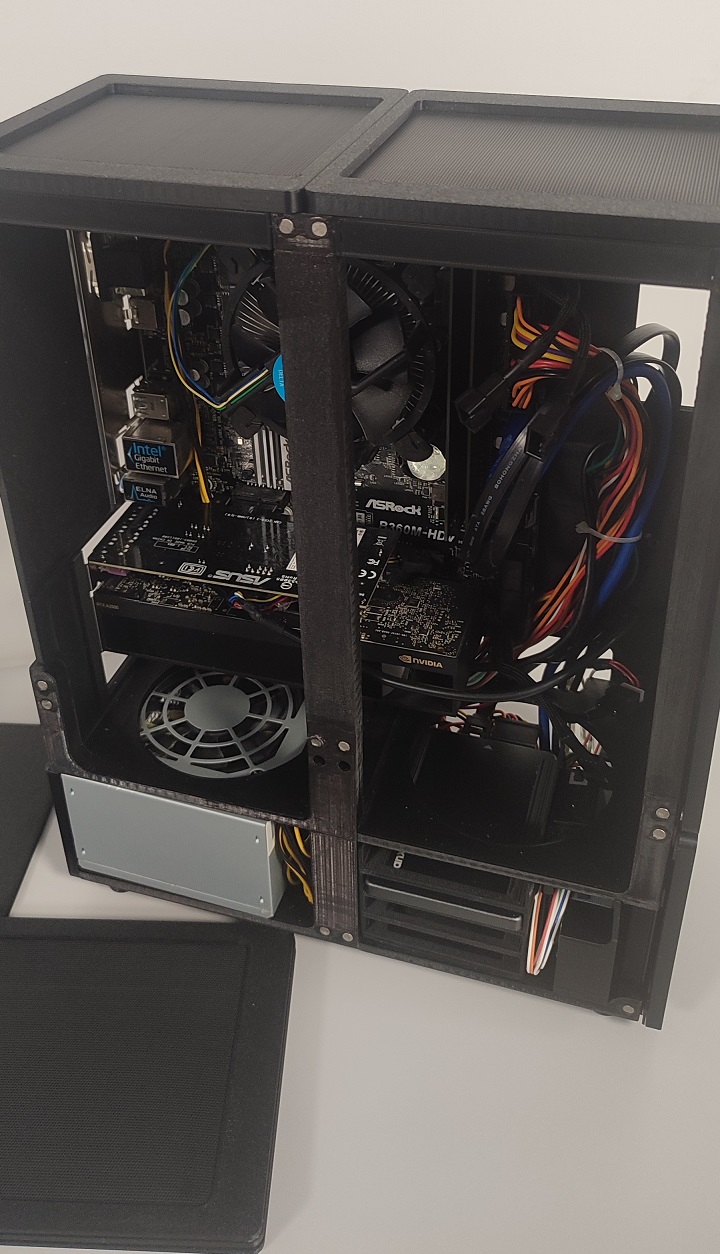

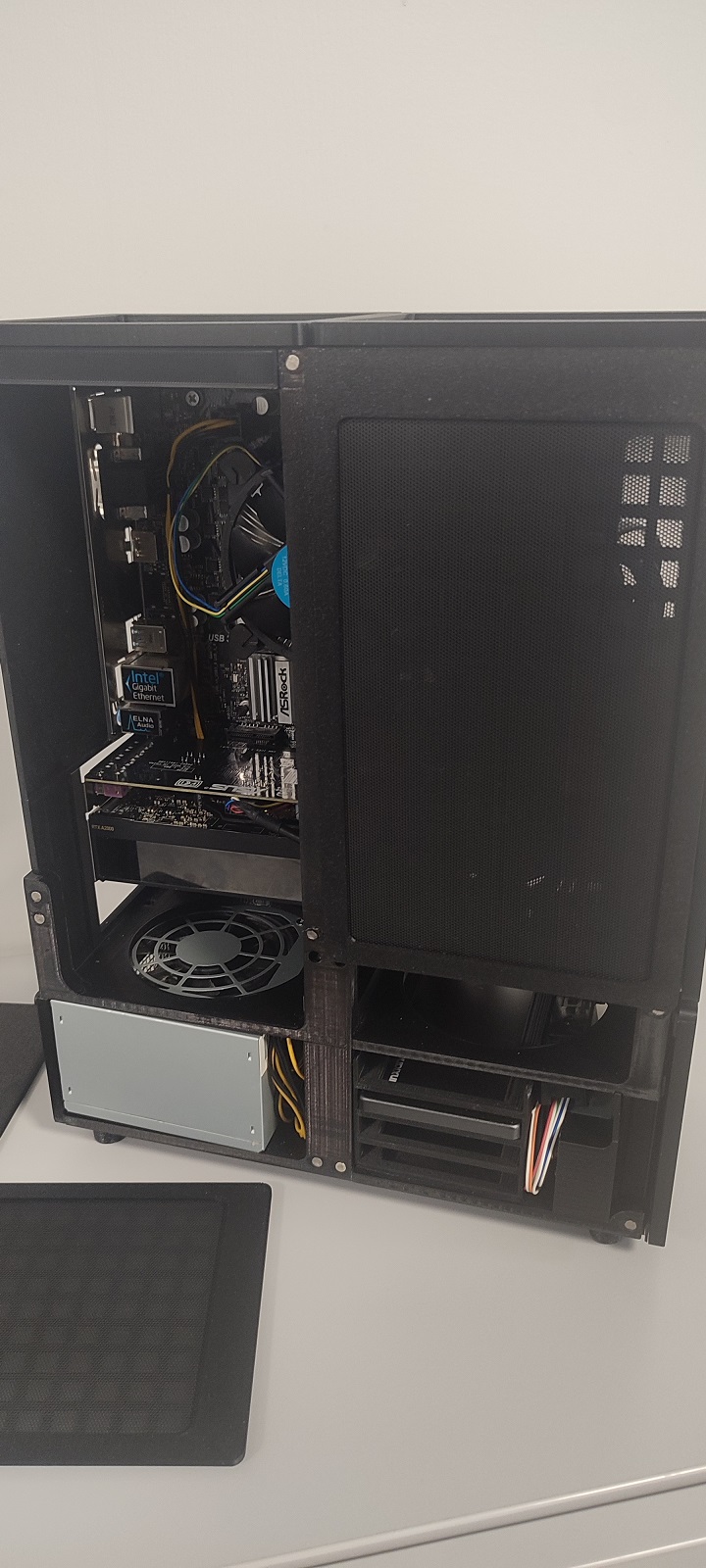

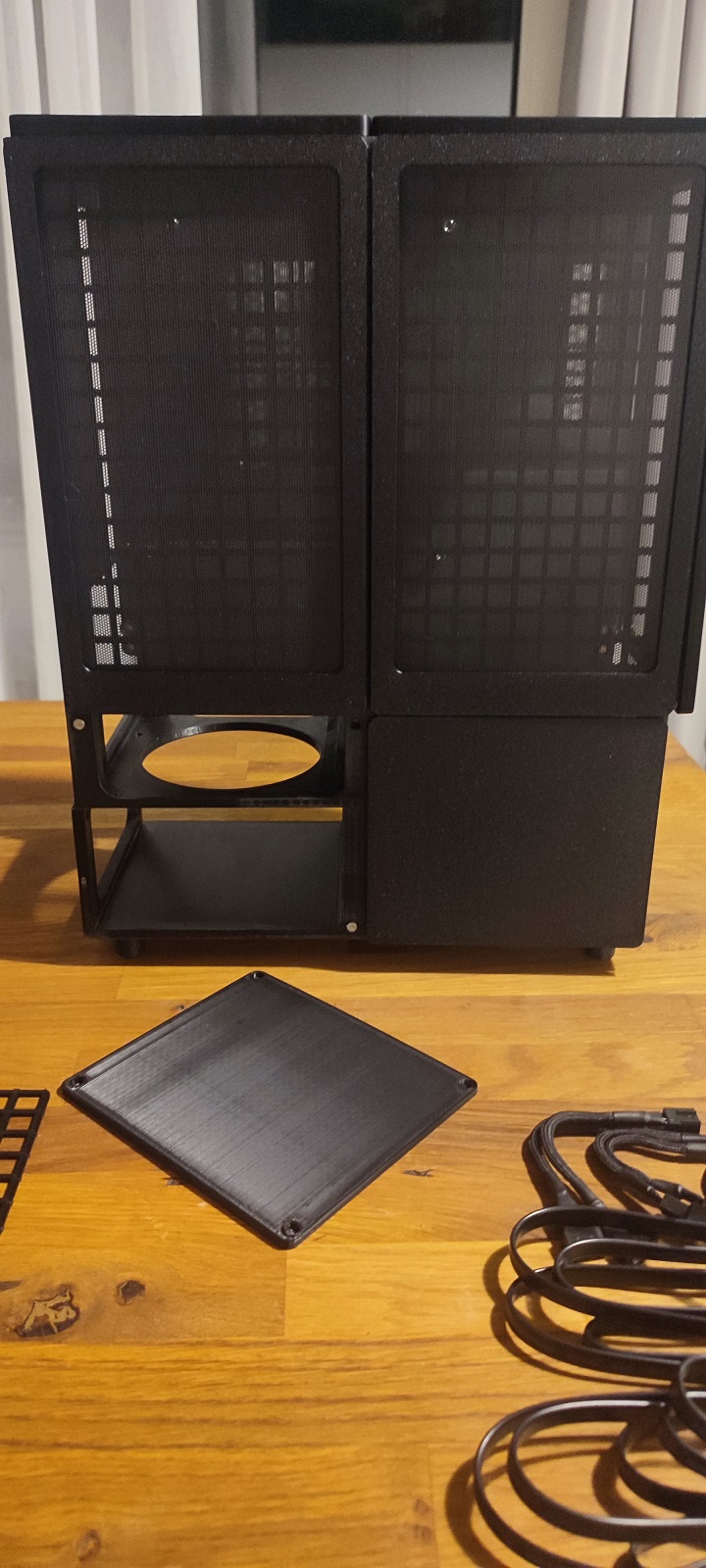

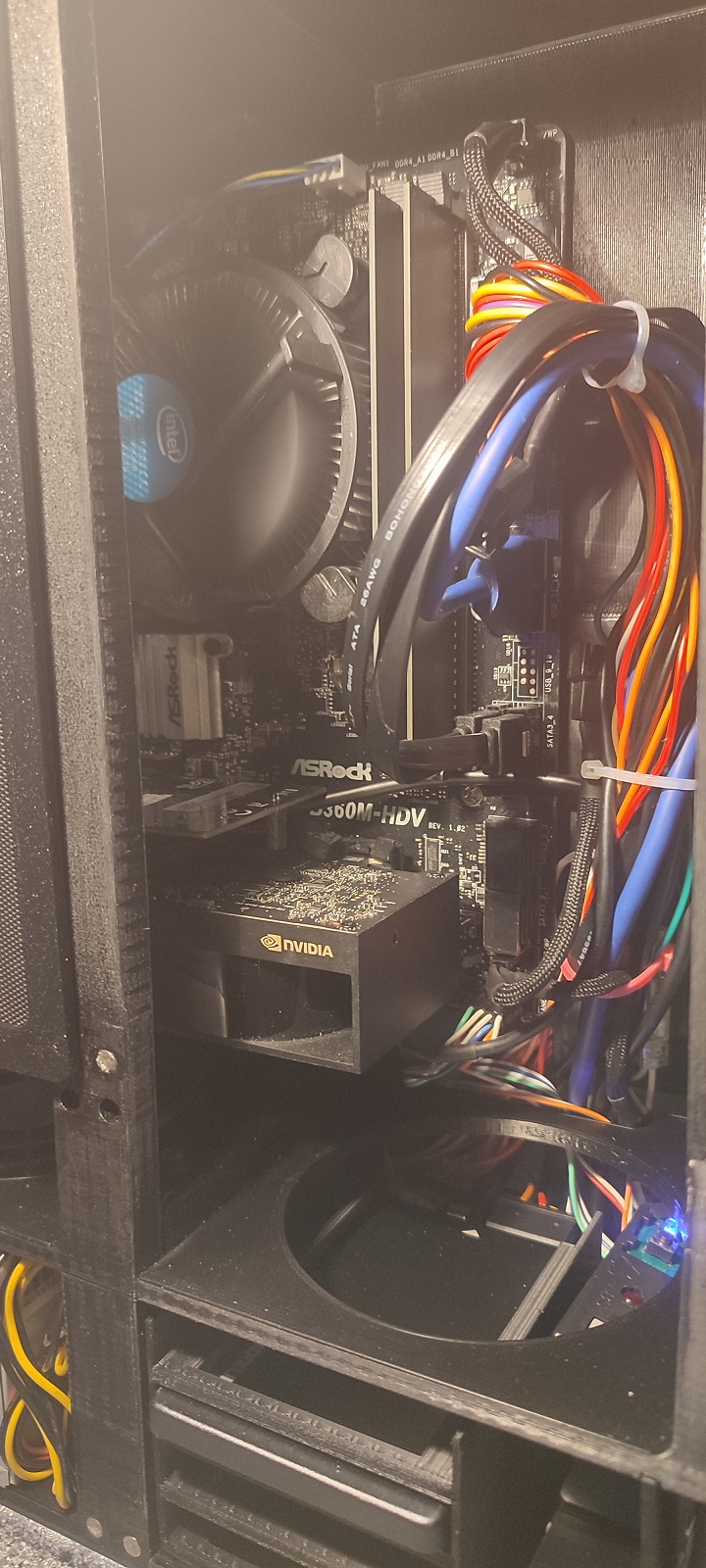

Mit Hardware versehen sieht das ganze dann so aus:

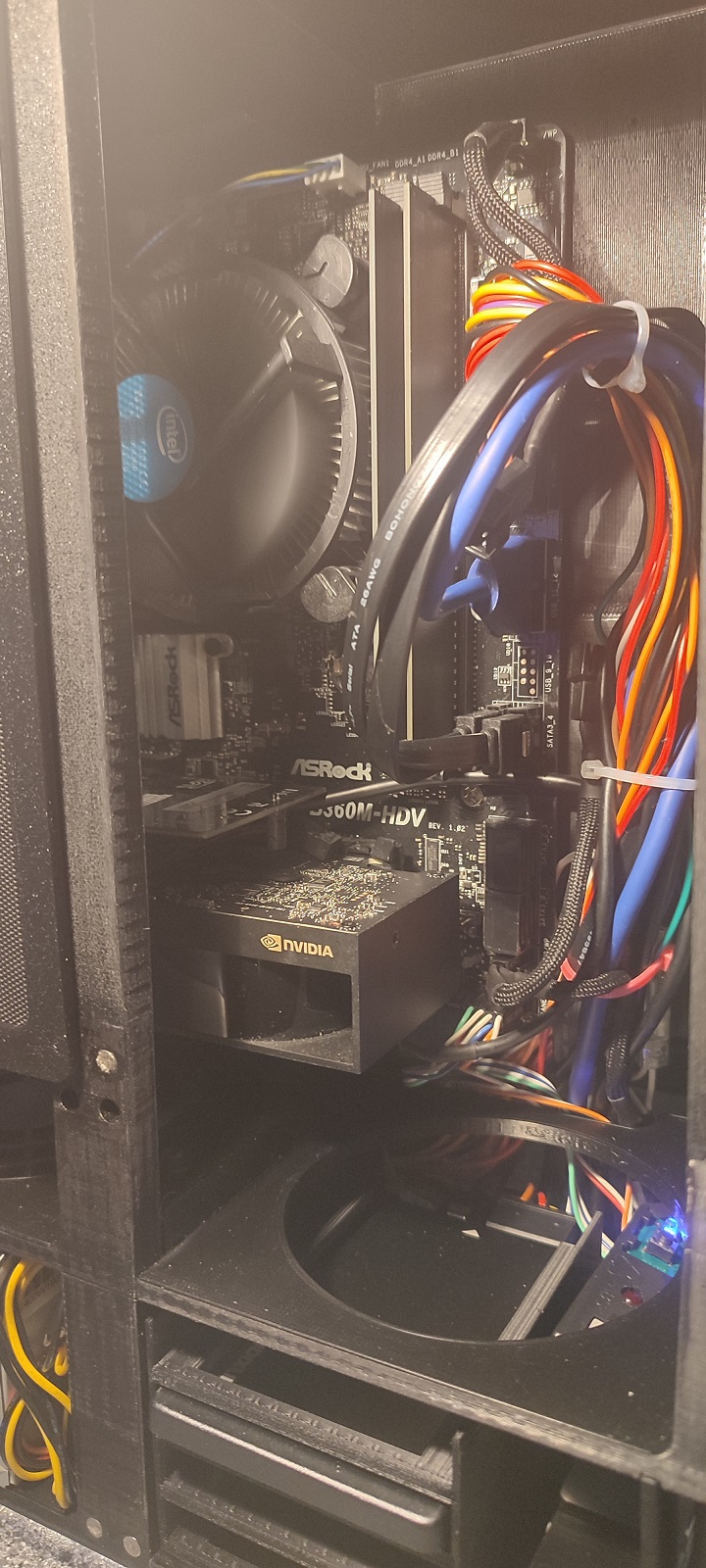

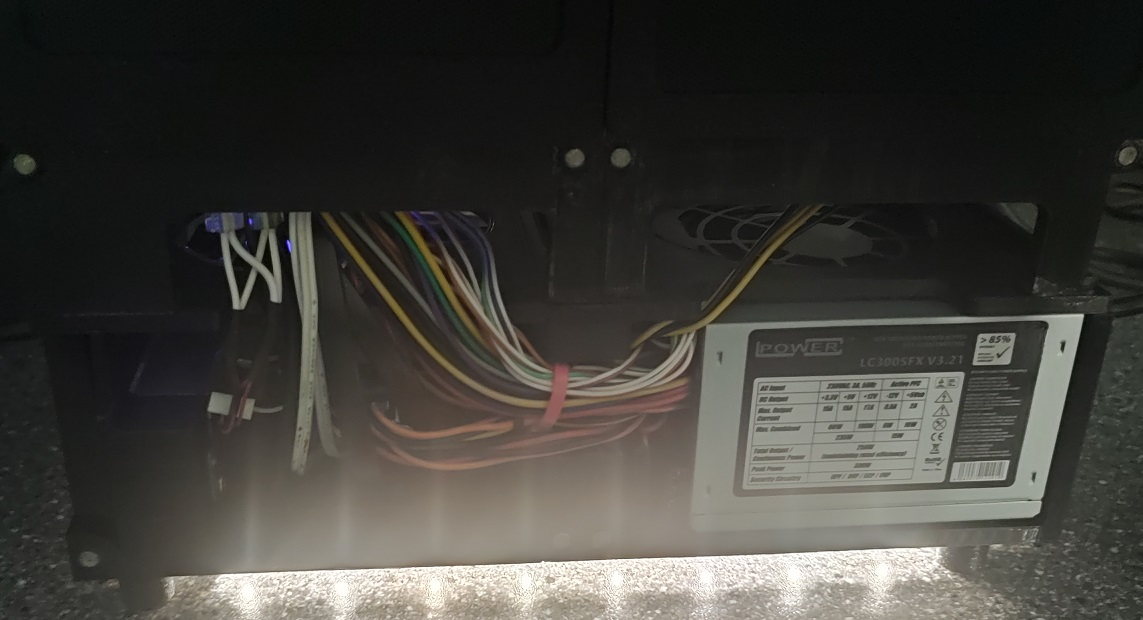

Das Kabelmanagement habe ich vorweg nicht groß bedacht, da ich meine alte Hardware weiter verwenden wollte. In naher Zukunft werde ich mit mit derm Upgrade der Hardware auch auf farblich einheitliche Komponenten setzen, vorallem auch auf ein NT mit Kabelmanagement
.
Mein AsRock Board hat Abmessungen 22.6 cm x 18.8 cm, ich wollte dem ganzen Gehäuse aber wenig mehr Luft spendieren, um auch die üblichen 24.4 cm x 24.4 cm-großen Mainboards verbauen zu können.
Im unteren getrennten Bereich des Gehäuses, habe ich die Kabel halbwegs versteckt und ebenso Platz für 4 SSDs eingeplant. NVME-Slot ist bei mir unterhalb des PCIE Slots für den Systemdatenträger.

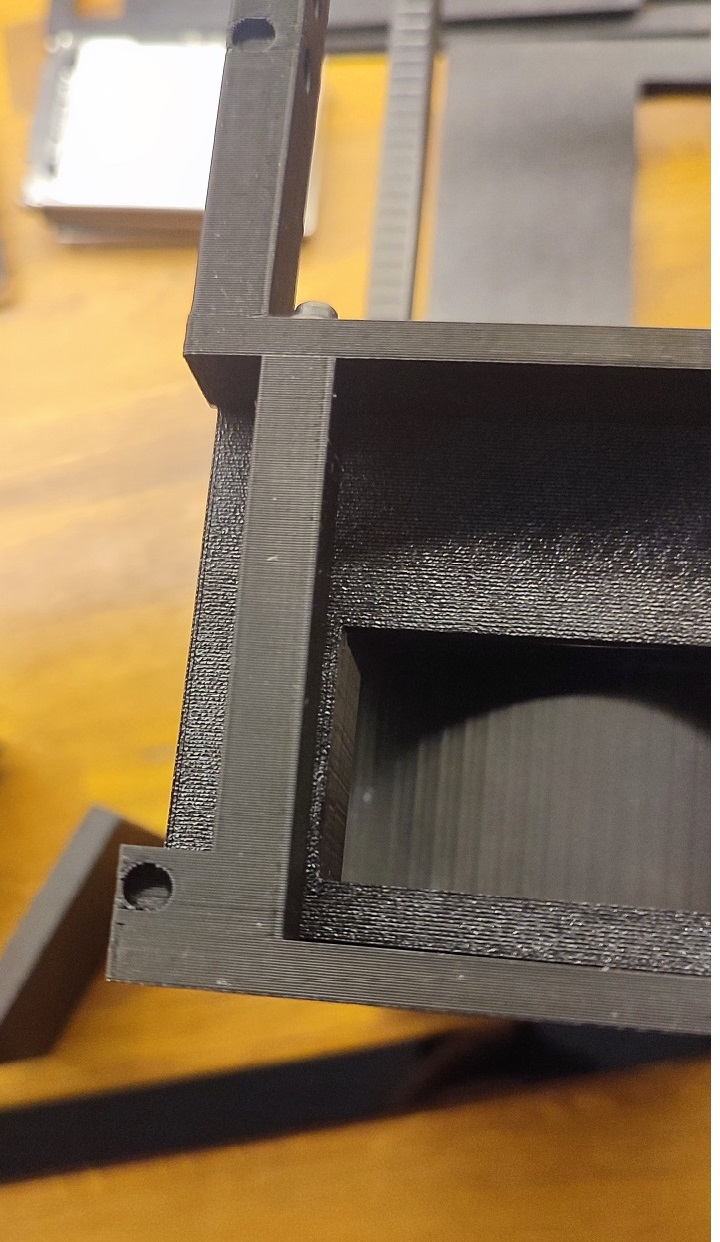

Bis dahin haben erstaunlicherweise alle Maße ganz gut hingehauen und selbst durch das zusammenbkleben der Teile konnte ich keine Probleme mit der Stabilität feststellen.

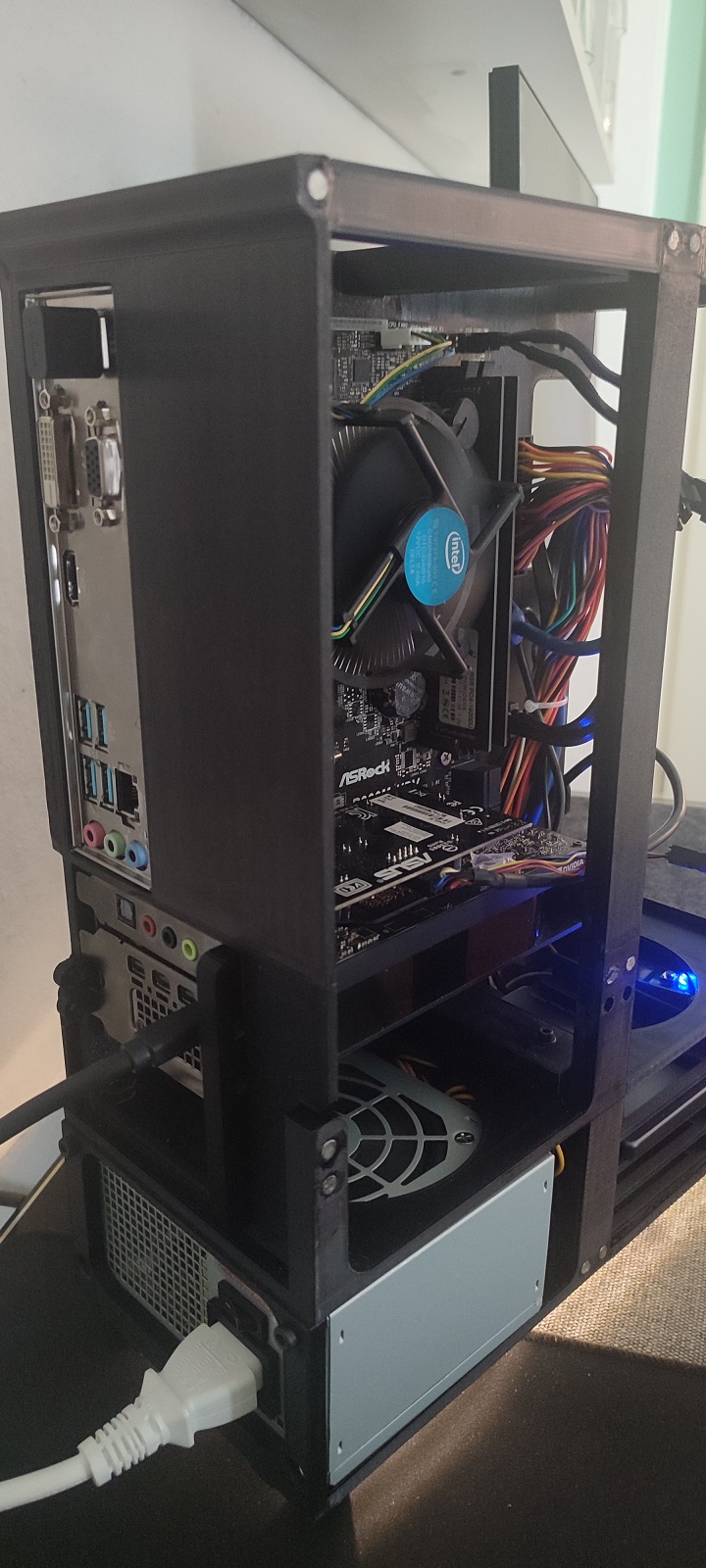

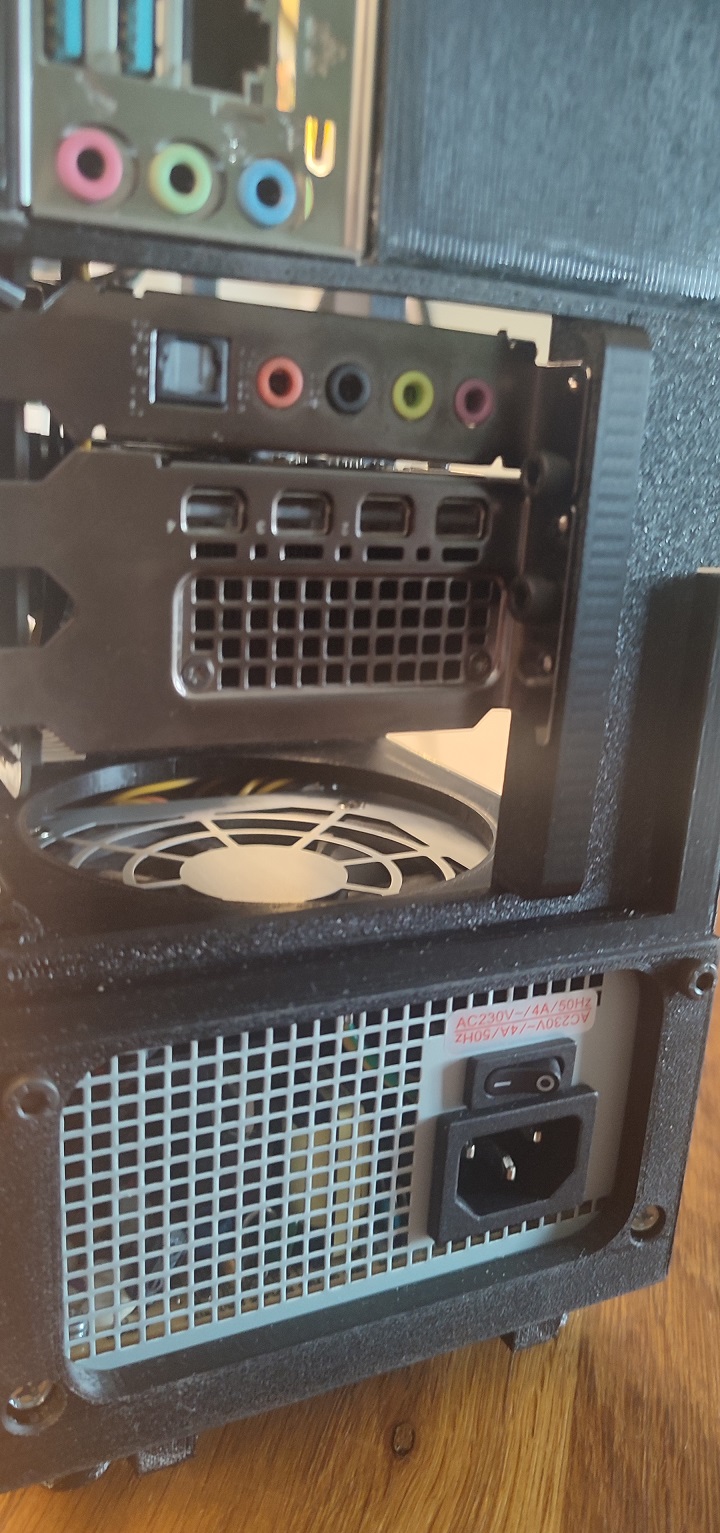

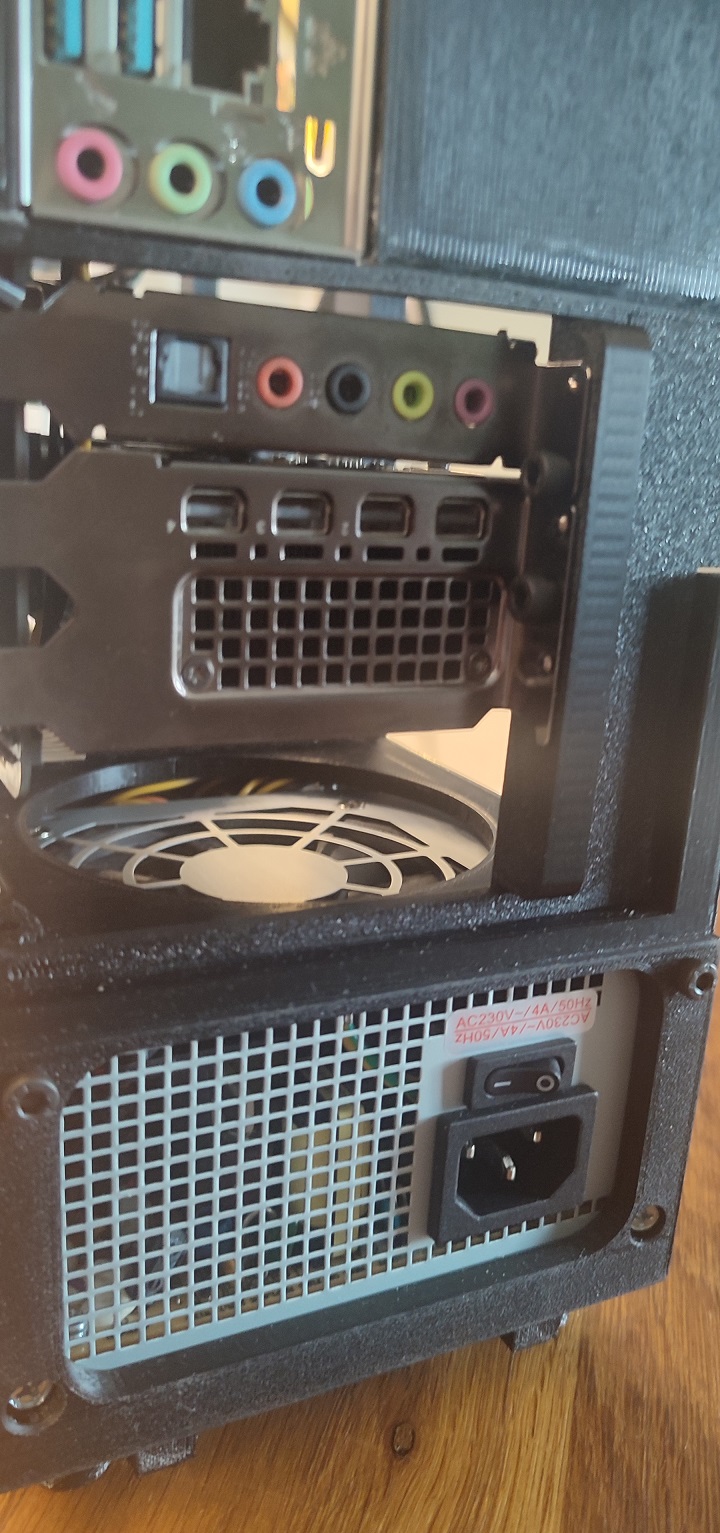

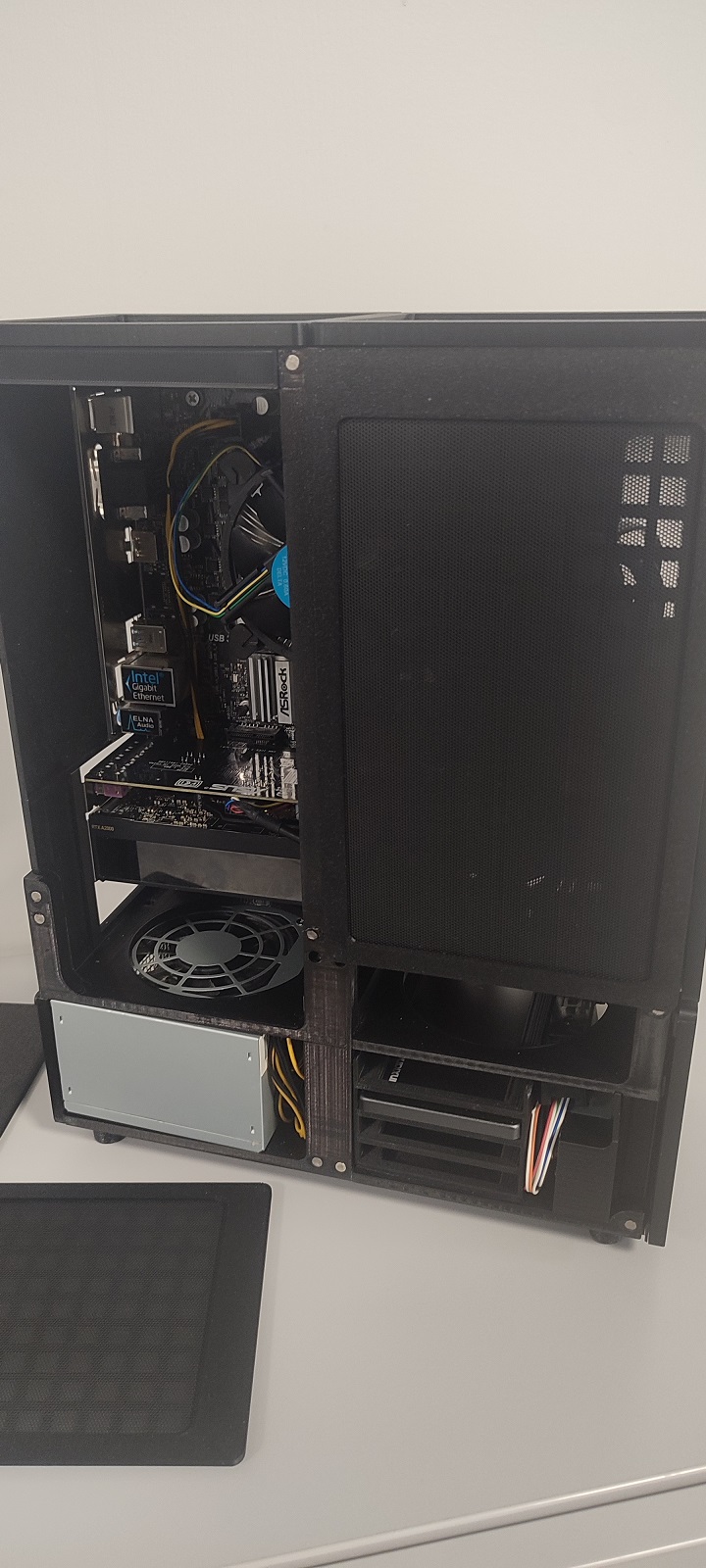

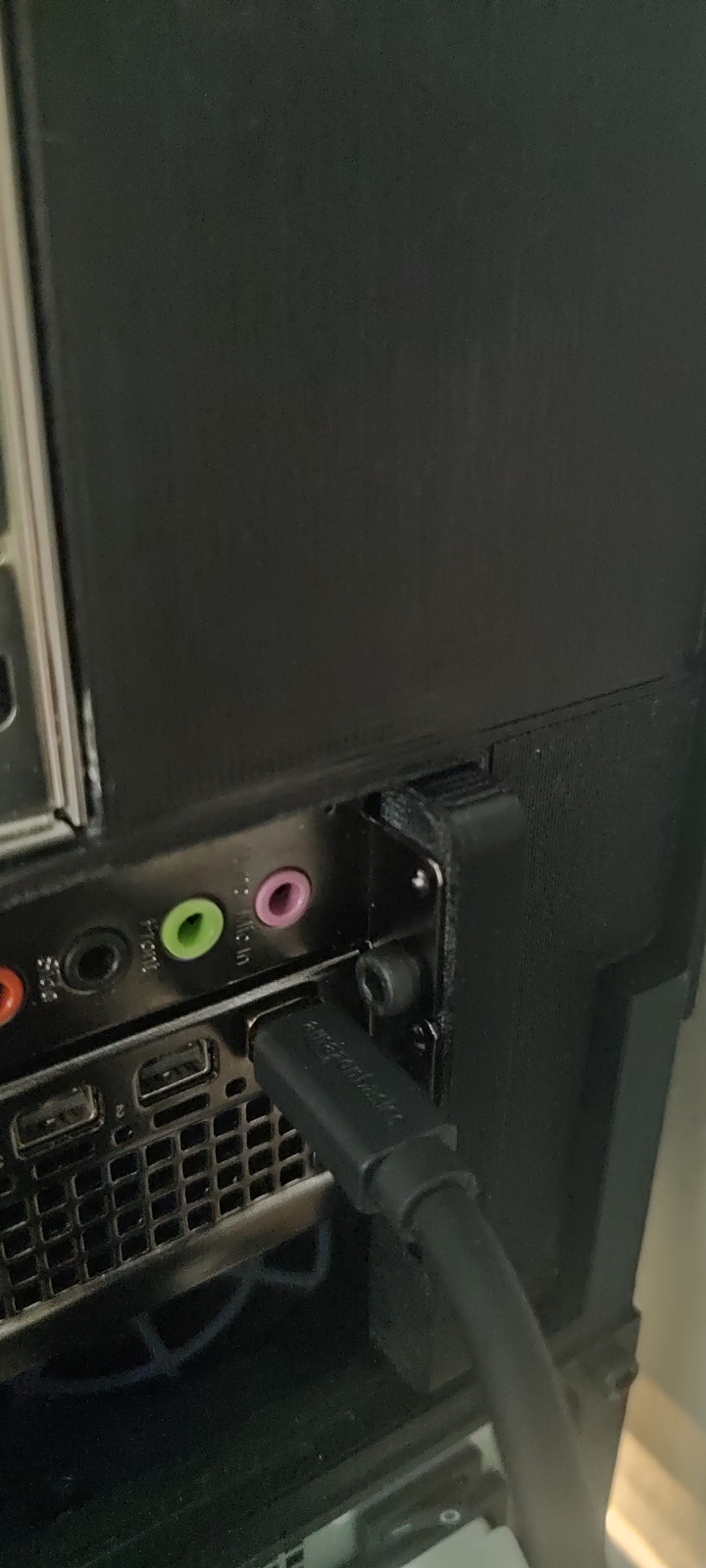

Das Mainboard lässt sich voll bestückt von vorne in das Gehäuse schieben und in korrekter Lage fixieren. Der Auschnitt für die Io-Blende hatte leider ein wenig Spannung beim eindrücken des Bleches und ist erstmal gerissen.. also wieder Aceton anrühren.
Das ganze Kabelwirrwarr rechts, werde ich mit einer Blende versehen. Wahrscheinlich bekommt diese eine Schrift indirekter Beleuchtung, welche man aber nur sieht, wenn man das Panel abnimmt.
Im unteren Teil des Mainboard-Trays habe ich 2 Aussparungen für 92mm Lüfter vorgesehen, ebenso wandern da nochmal 2 Stück in den oberen Deckel. Diese sind allerdings noch auf dem Weg zu mir, zusammen mit weiteren 5mm Magneten. Die Halterungen und Löcher dafür werden später gedruckt/gebohrt. (auf der Zeichnung in Fusion besser ersichtlich.

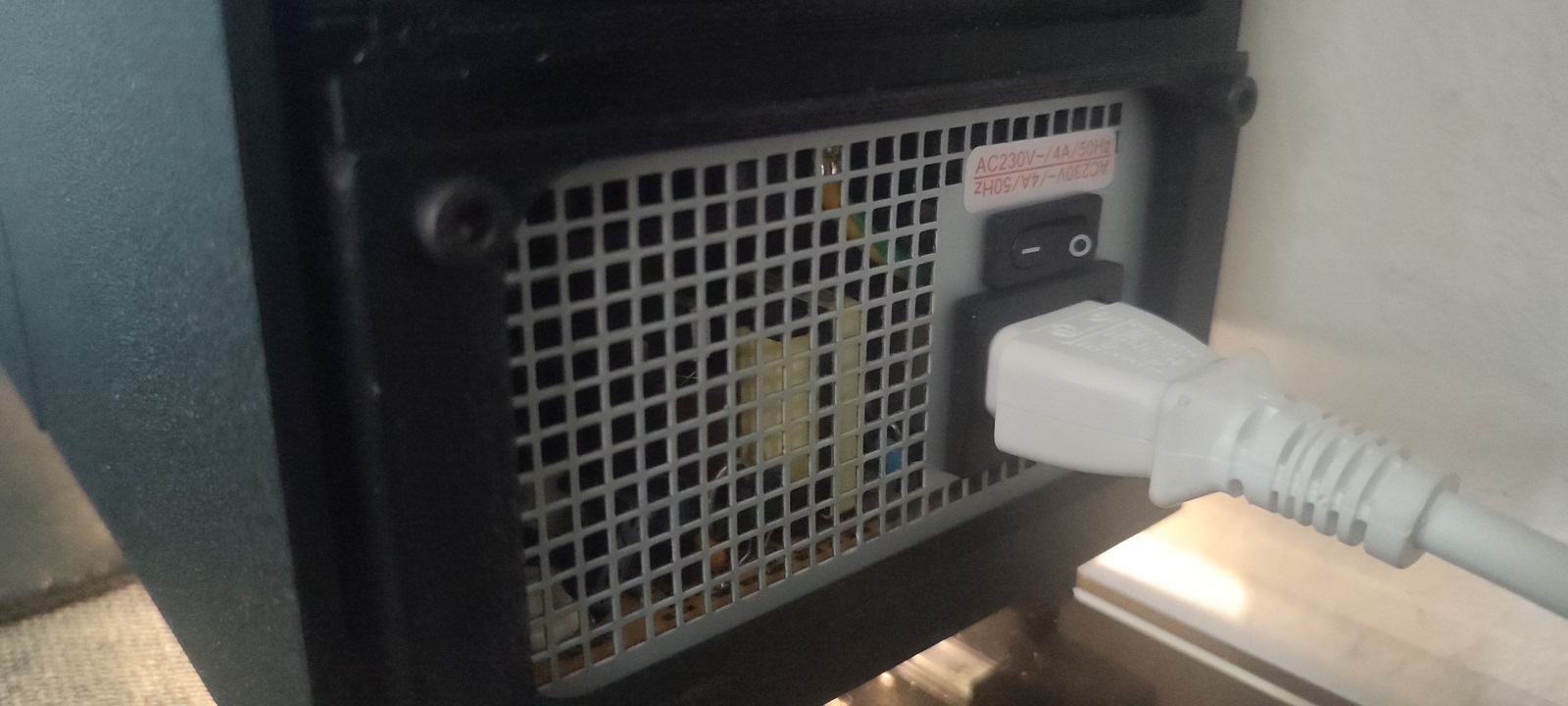

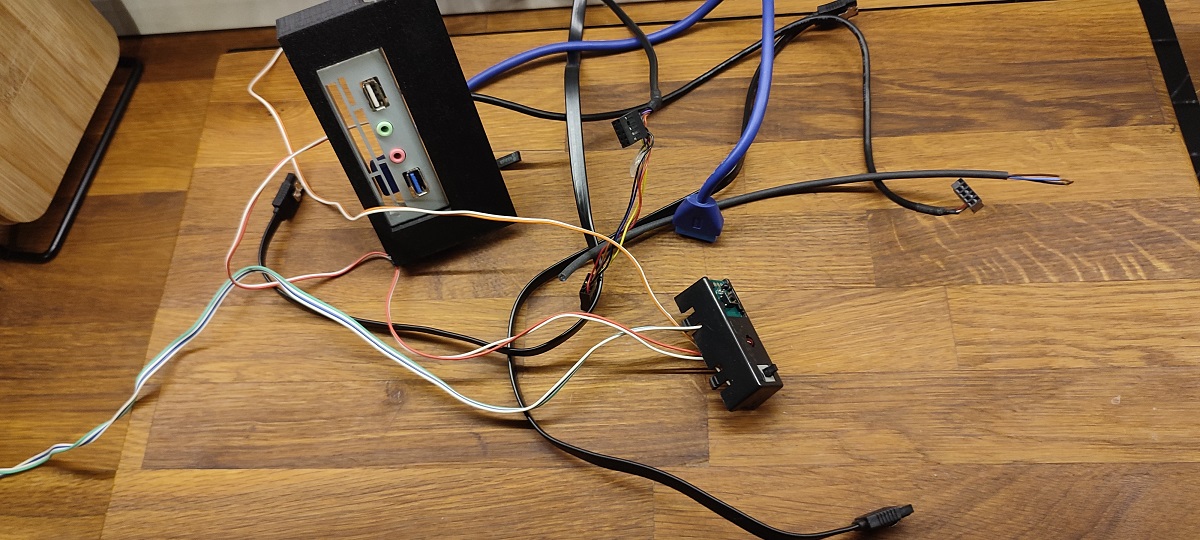

Frontpanel und Netzteil habe ich aus dem alten LC Power 1400mi übernommen. Die 300W langen hier erstmal für die derzeitige Hardware, vorallem da die GPU keinen extra Stromstecker benötigt und auch nur eine maximal TDP von 70W besitzt.

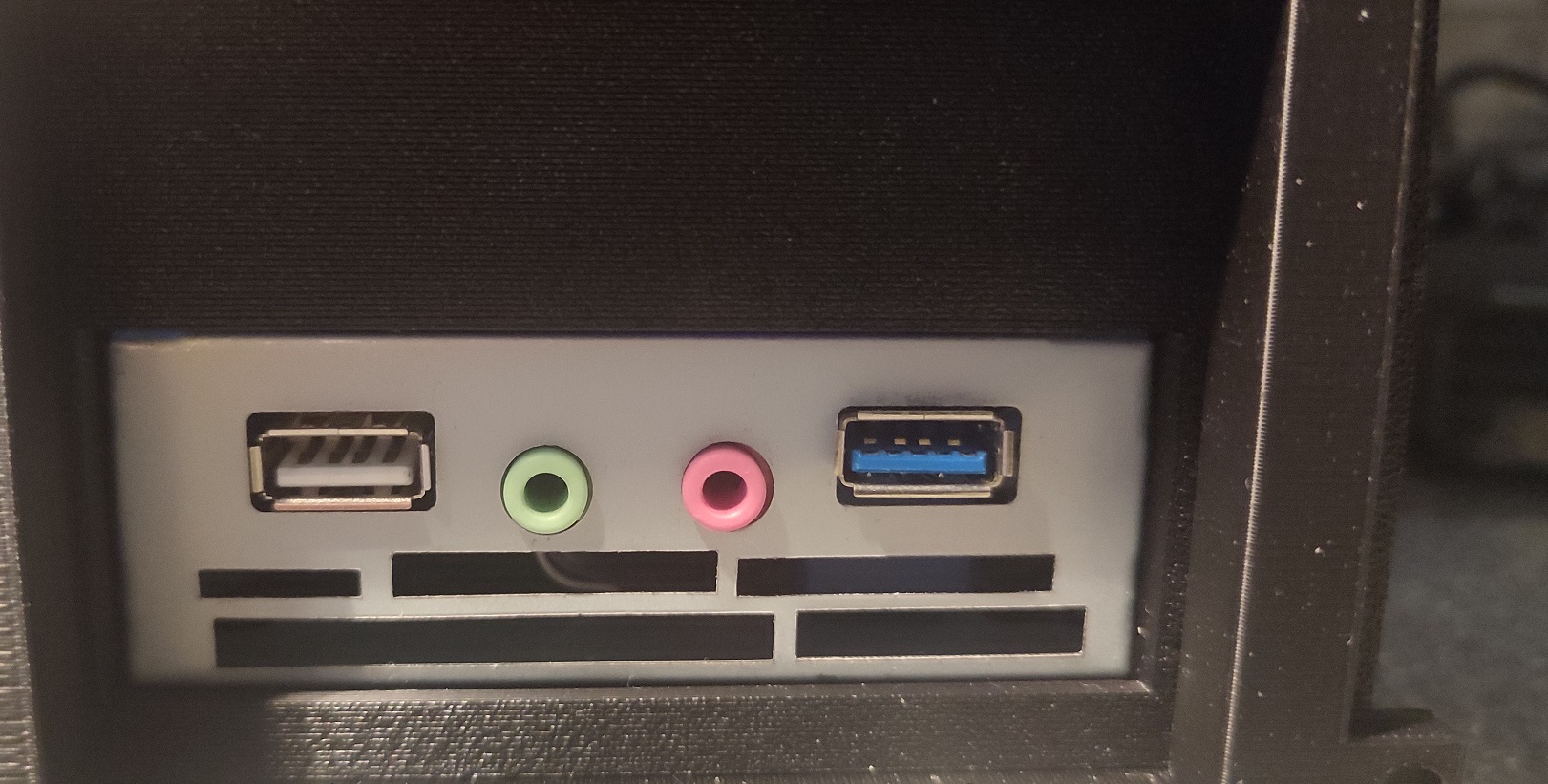

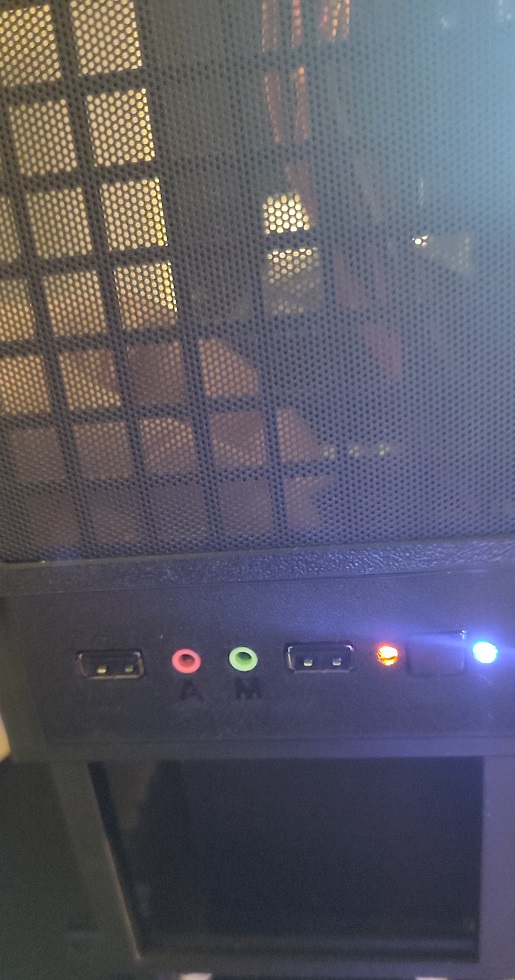

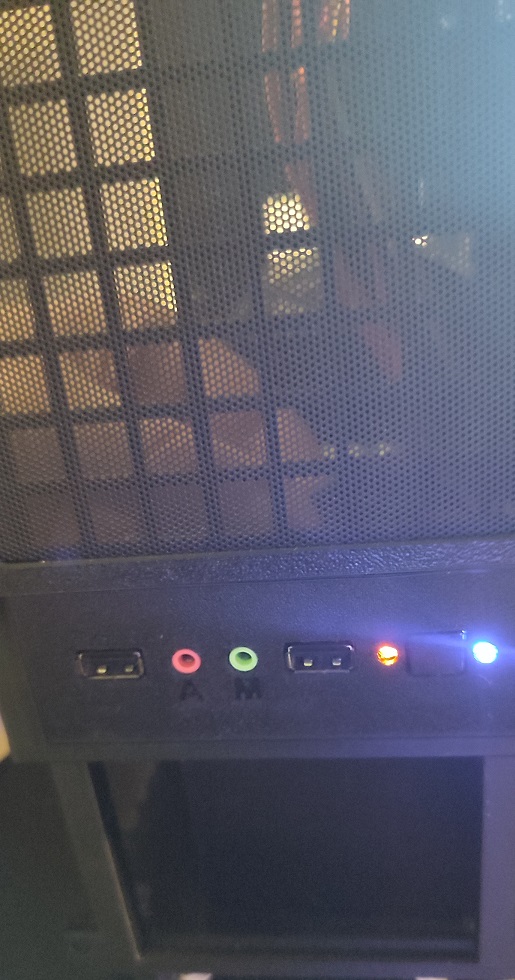

Das Frontpanel ist eher spärlich bestückt, da werde ich noch weiter upgraden.

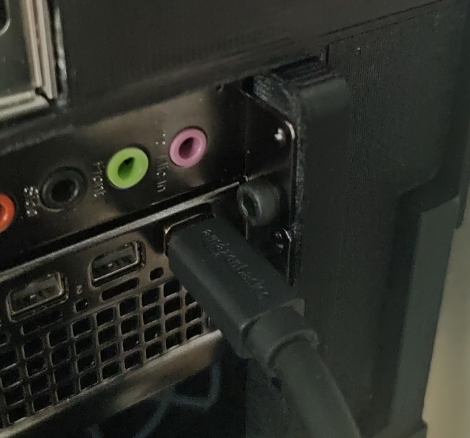

Ich habe das Panel weiter nach Hinten versetzt, um kleine Sticks auch mit geschlossener Front nutzen zu können und auch Audiokabel einzustecken und die Front schliessen zu können.
Einen Power-/Reset-Button habe ich noch keinen bestellt. Dieser kommt später dann über das Frontpanel in den oberen Bereich.. allerdings habe ich da noch nichts schlichtes gefunden.. Also fliegt der aus dem alten Gehäuse erstmal dort in der Gegend herum.
Ein wenig Beleuchtung wollte ich dann doch, allerdings ungerne in RGB. Da mein Mainboard dafür sowieso noch nicht gerüstet ist, habe ich mir gedacht, dasss ich einfach meine alten LED-Leisten vom 3D-Drucker klaue und diese unten am Gehäuse anbringe:

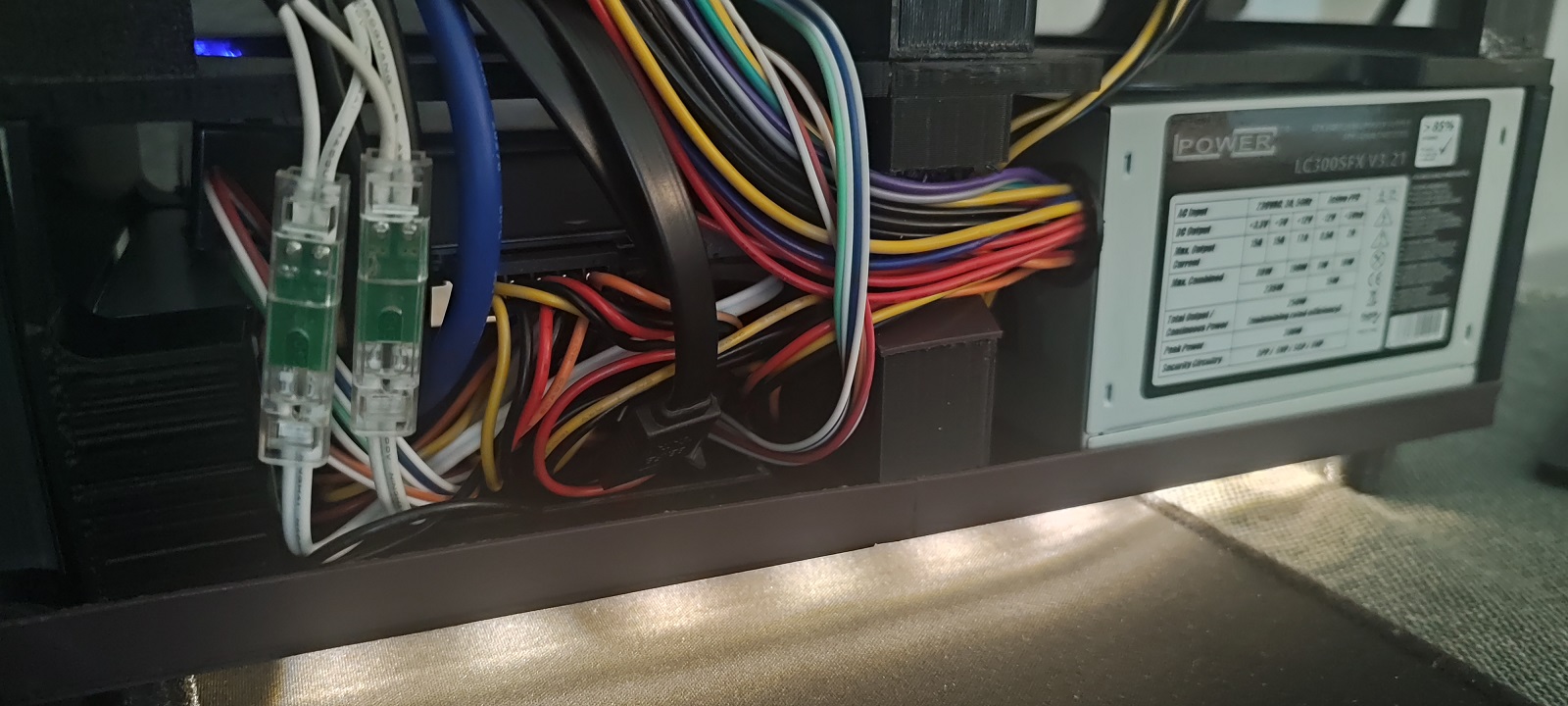

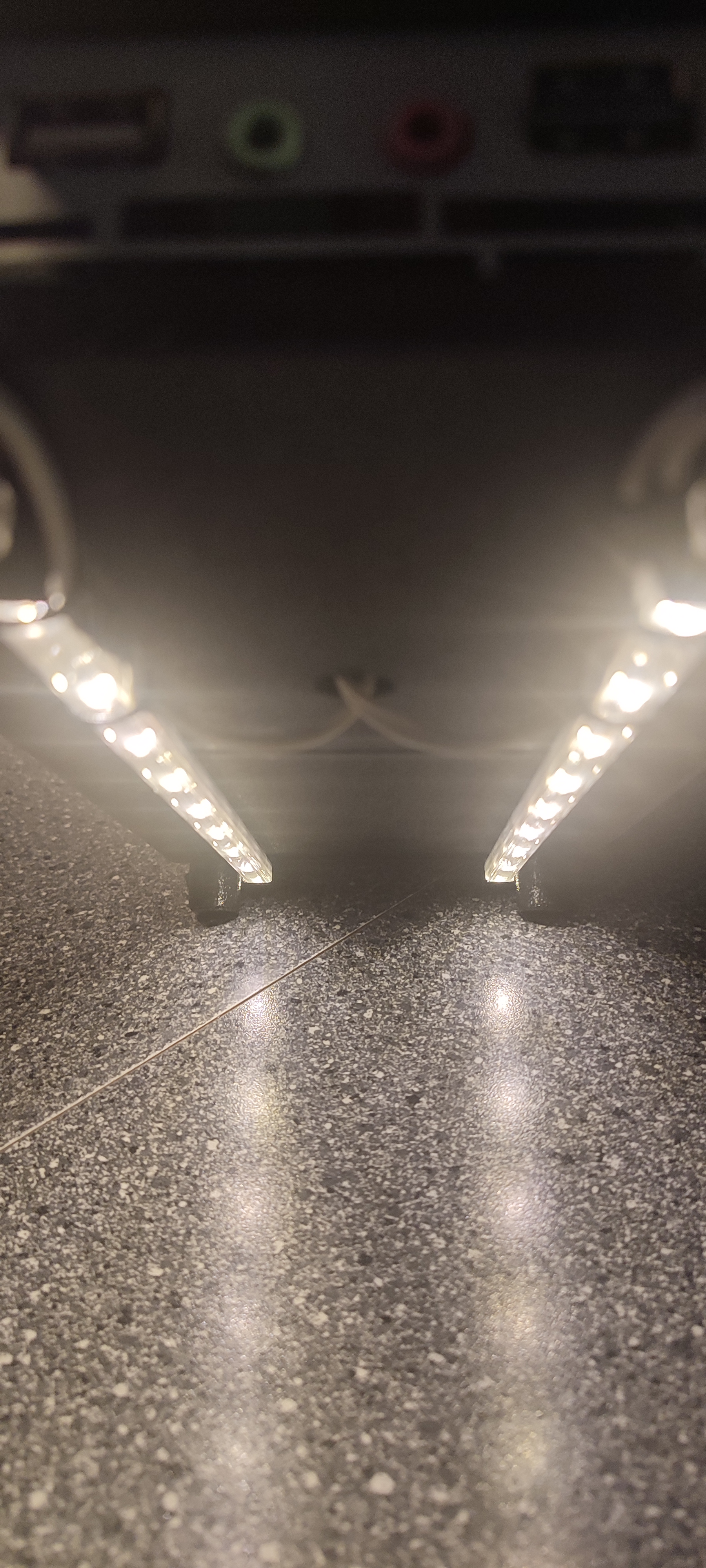

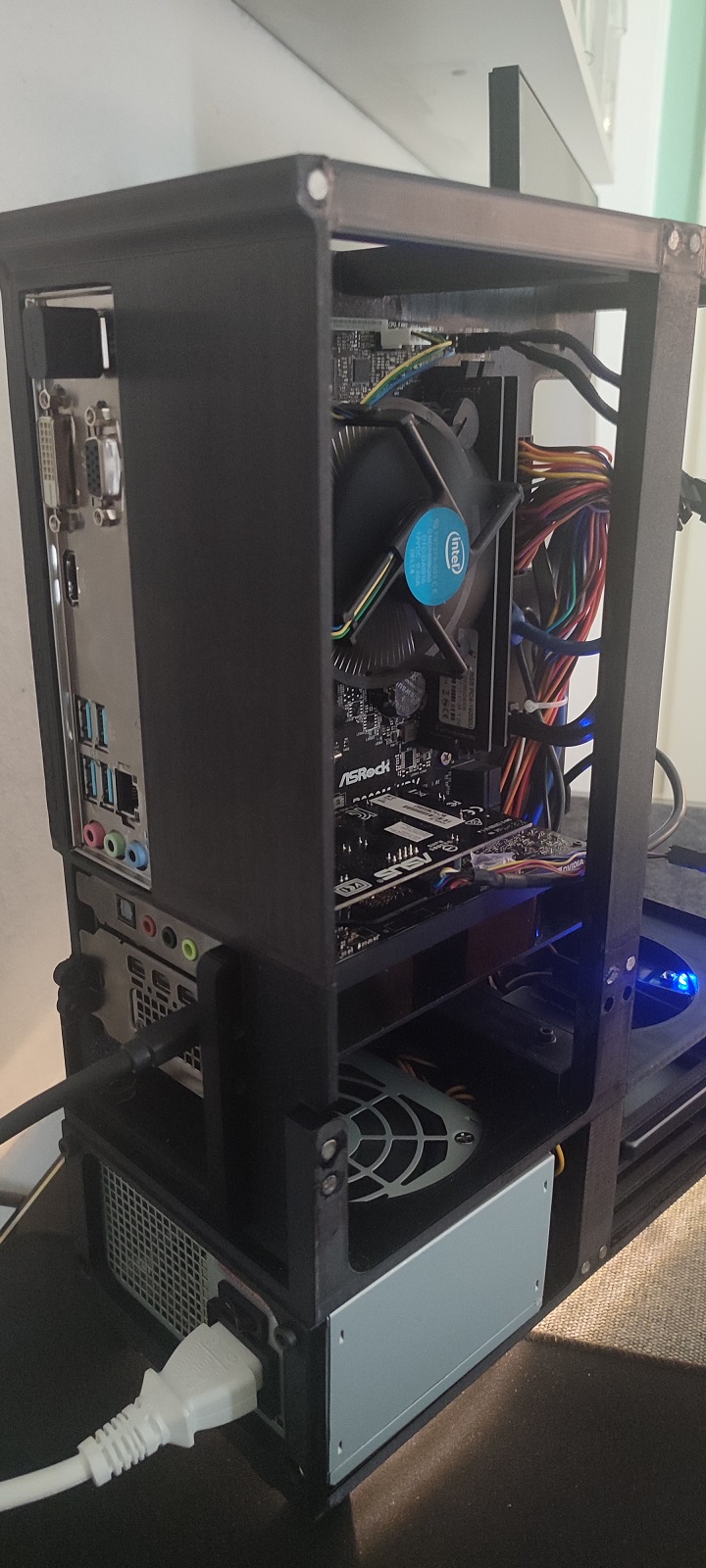

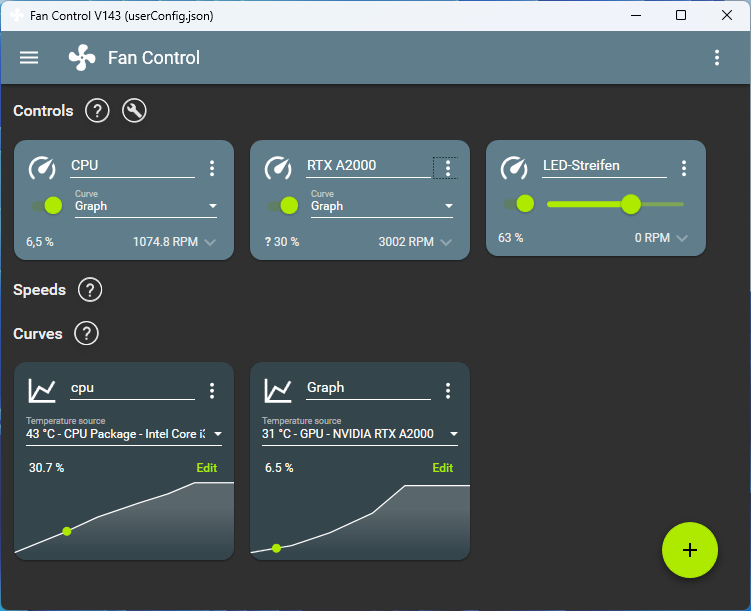

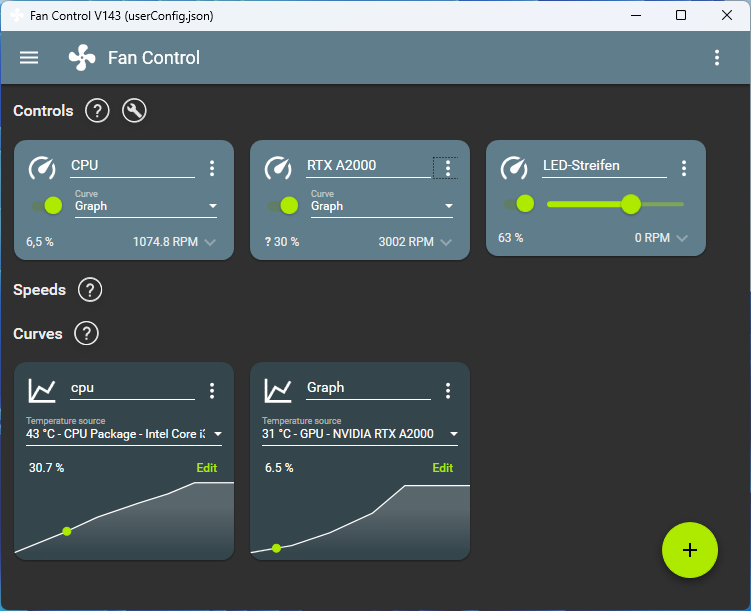

So sieht das dann von unten aus. Strom bekommen die beiden Leisten über einen Fan-Connector, welcher es mir ermöglicht, das Licht auch über den PC softwareeseitig zu steuern, zu dimmen oder auch auszuschalten. Das klappt so auch wunderbar. Alles unterhalb 60% Lüftersetting ist AUS, darüber stufenweise Heller ist AN.

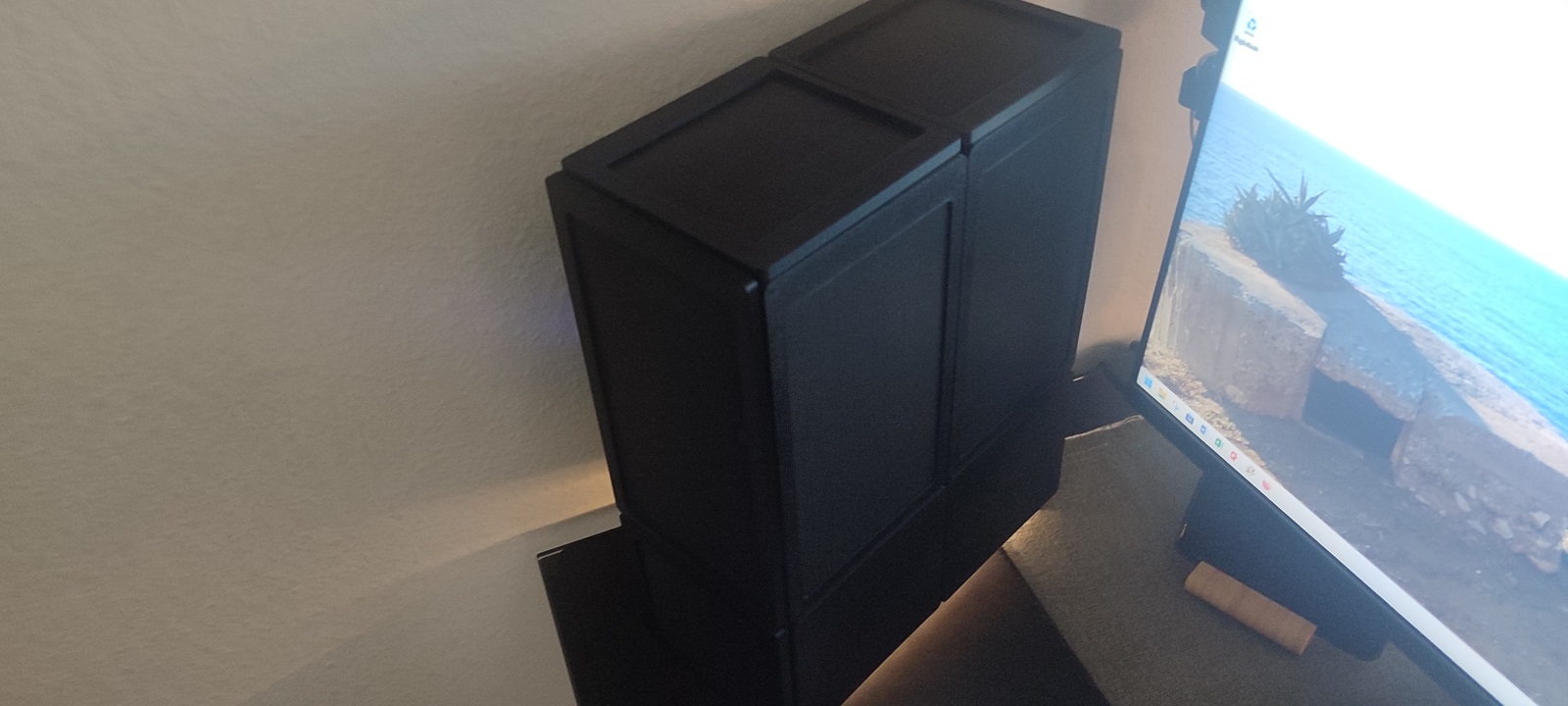

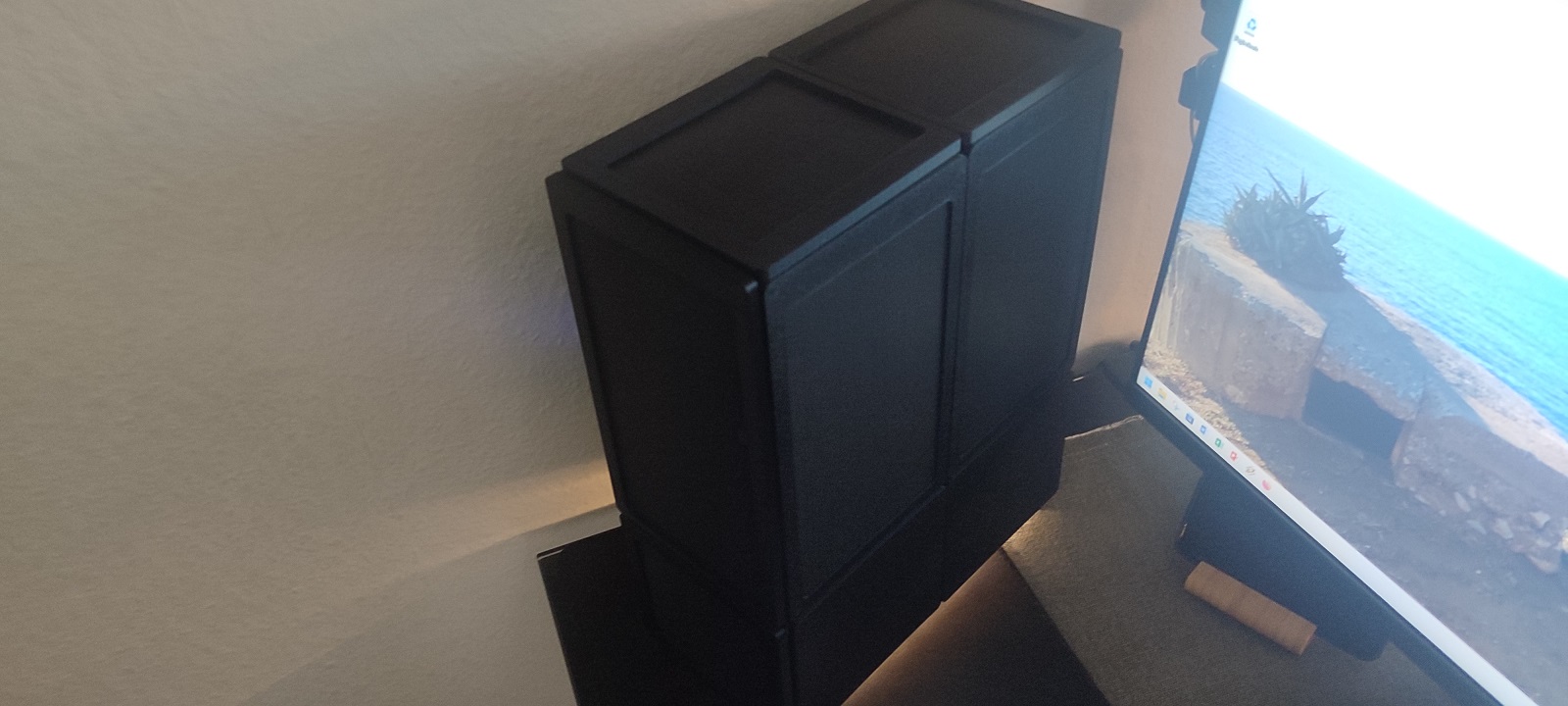

So sieht das ganze nun bisher aus.
Weiteres Vorhaben:
Einbau der 4x 92mm Lüfter im Gehäuse
Einbau Powerbutton
Blende für die Rückseitebei den PCI-E Slots.
Die unteren Deckel werden in Grau bzw Vertigo-Gray in ASA gedruckt und der obere Deckel wird ein durchgehender Deckel. Diesen werde ich dann zwangsläufig auf meinem großen Drucker drucken, da mich die geteilte Optik nun doch ein wenig stört.
Bei Anregungen und Ideen habe ich ein offenes Ohr. Mir gefällt das Konzept mit den abnehmbaren Deckeln. Fast alle Komponenten können so zügig gertauscht werden, ohne Werkzeug zu nutzen.
Die unteren Blenden sowie den Deckel werde ich zu einem Bauteil abändern.
Ebenso soll der Deckel dann auch über die gesamte Gehäuse-Tiefe gehen, sowie vorne und hinten bündig abschliessen. Das macht das ganze Design bestimmt ein wenig runder.
Die Füße aus TPU werden auch ersetzt gegen schickere - die Optik muss ich mir noch überlegen.
Der Boden bekommt noch eine 8mm-Blende die weiter nach unten ragt, damit die LED-Leisten seitlich weiter verdeckt werden.
Wenn ihr weitere Ideen habt, gerne her damit.
Update:
Weiter gehts erstmal am Design.

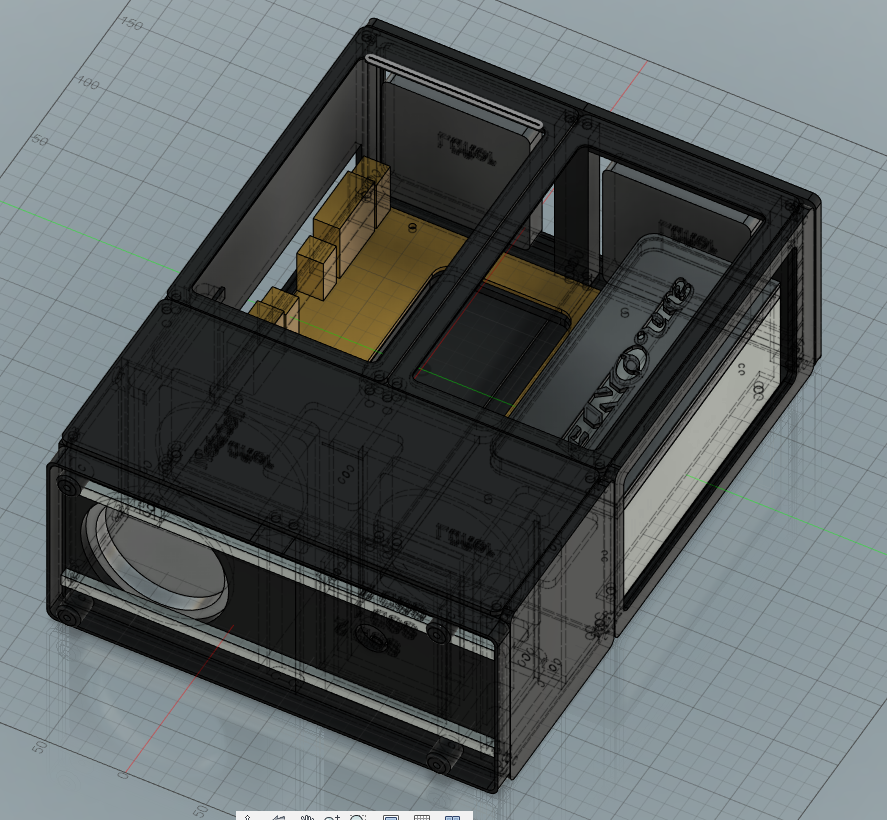

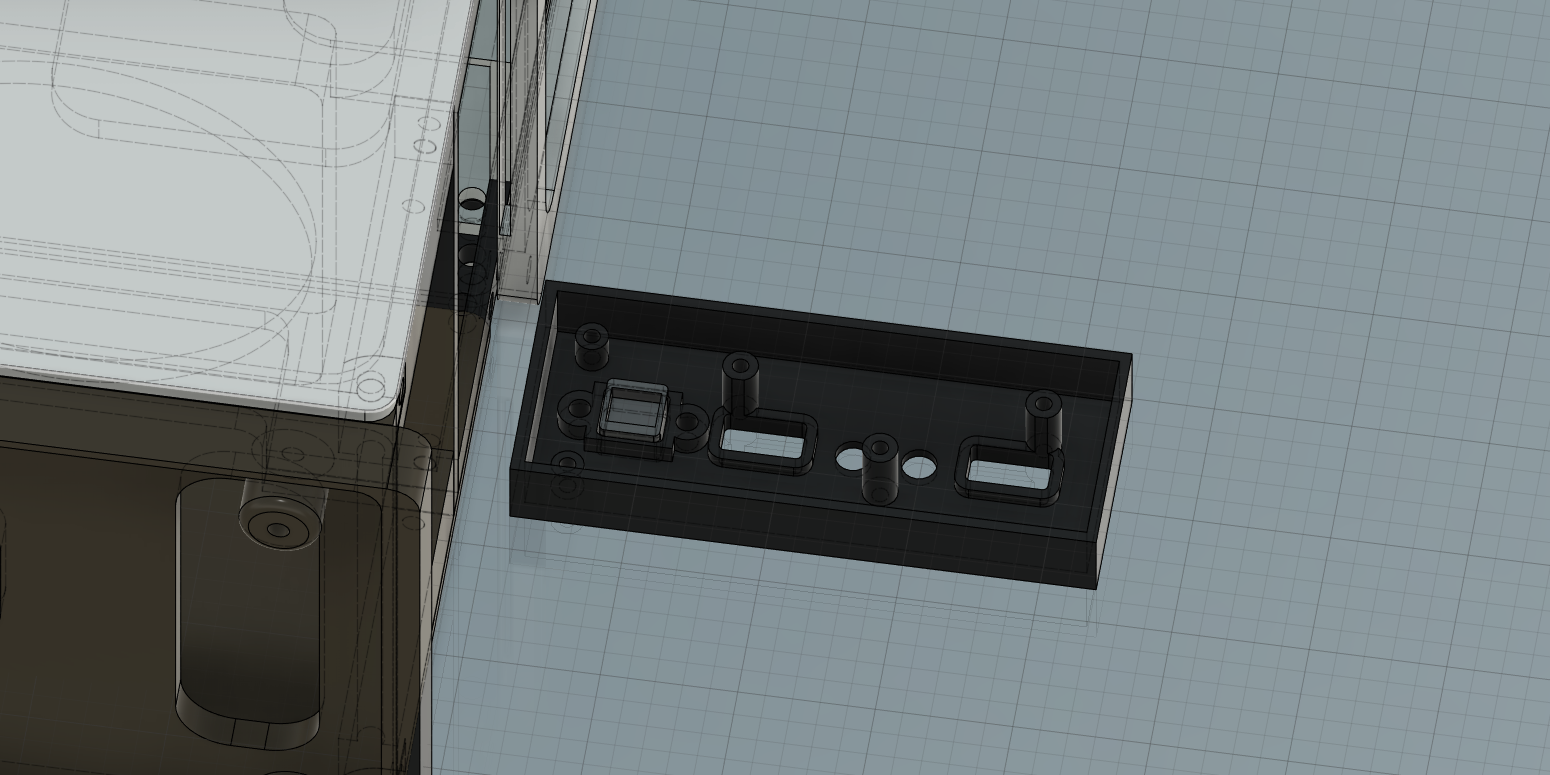

Um die Kabel in der frontalen Ansicht ein wenig zu verstecken, habe ich mir eine Blende konstruiert. Mein Nickname ist erstmal nur ein Platzhalter, bis ich mir etwas sinnigeres einfallen lassen habe - evtl ein Muster.

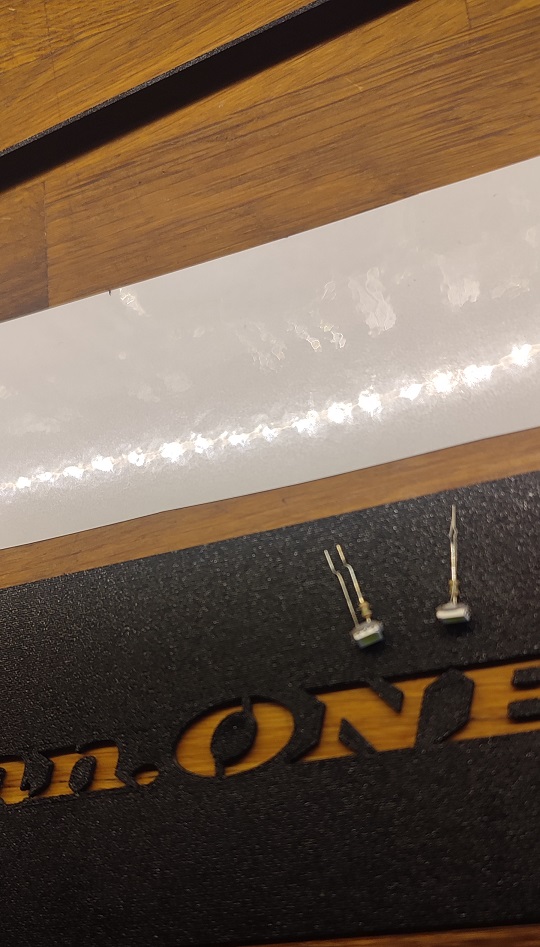

Der Schriftzug wird beleuchtet.. ich schaue mal was ich Heute Abend im Keller finde. Evtl langen auch schon die kleinen 12v LEDs, die ich mir direkt an den Lüftersteuerungen abgreifen kann.

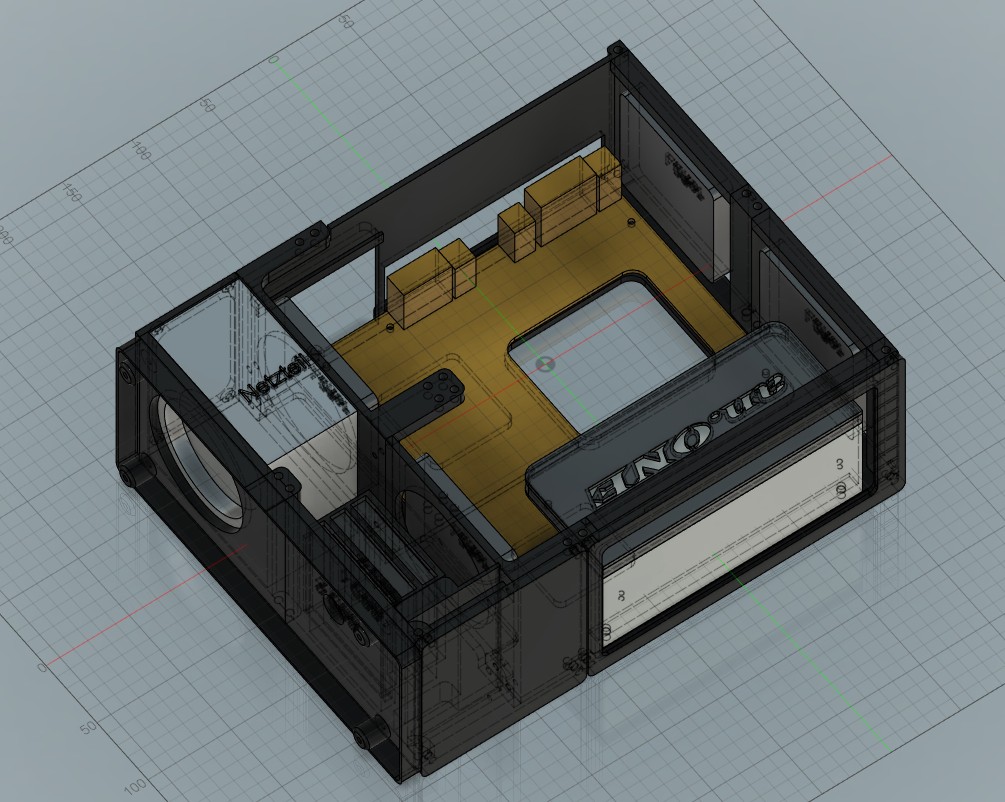

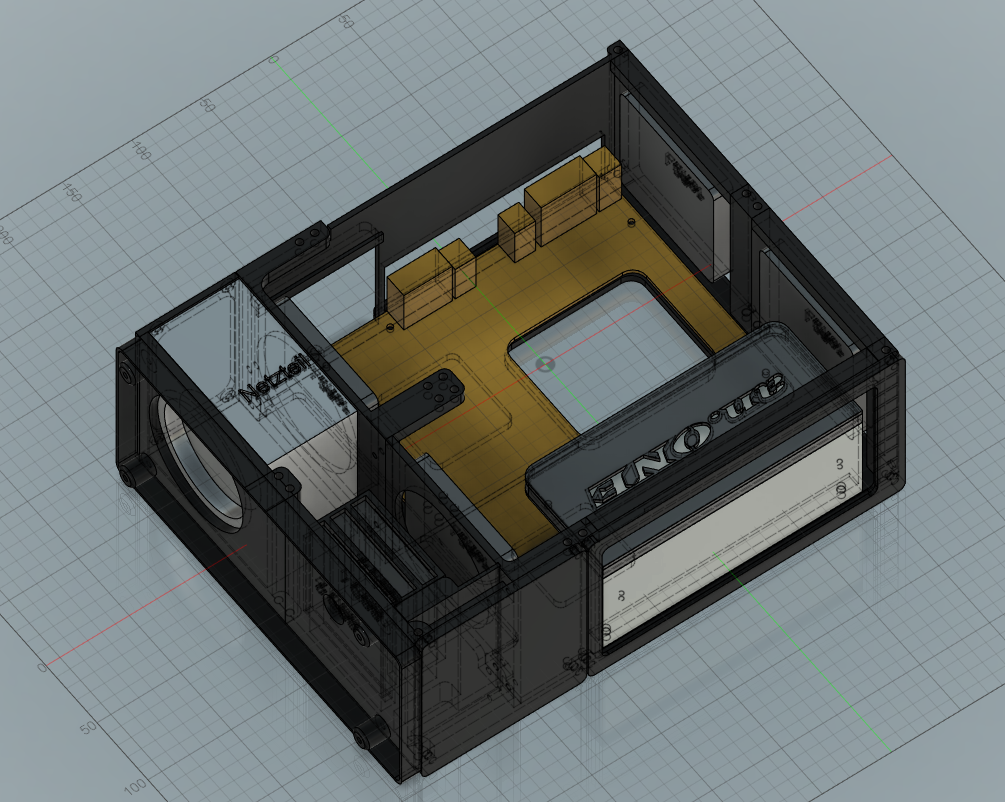

Wie man im Modell sieht, sind die unteren Blenden nun auch angepasst. Bei den LED-Leisten gibts einen neuen Sockel.
Der Deckel oben besteht auch nur noch aus einem Teil.. Das macht die ganze Sache ein wenig runder.
Der mittlere Steg wird ebenso gestrichen. Ich habe gestern testweise 2x5Kilo-Scheiben oben auf das Gehäuse gelegt.. da biegt sich auch ohne diesen nichts durch.

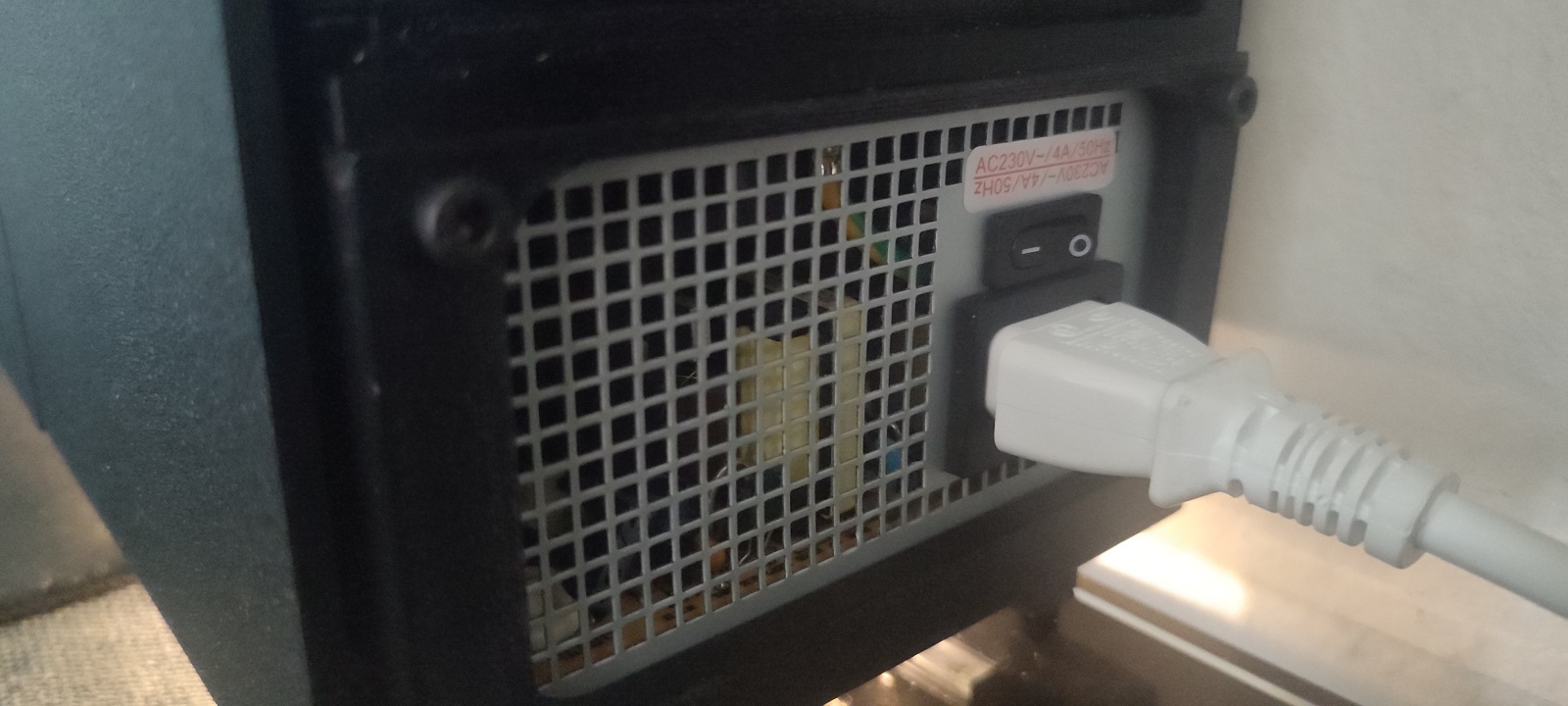

Ach ja.. Das Netzteil wurde ebenso einmal gedreht, damit die GPU nicht die warme Luft abbekommt und der späetere Luftstrom nicht gestört wird.
Bei dem kleinen Netzteil jetzt wird das nichts ausmachen.. aber in der nächsten Zeit wird in dem Gehäuse ein neues Mainboard samt i5 13500 werkeln. Ebenso habe ich eine Lösung um trotz der kompakten Maße eine stärkere GPU aufrüsten zu können.
/Update:

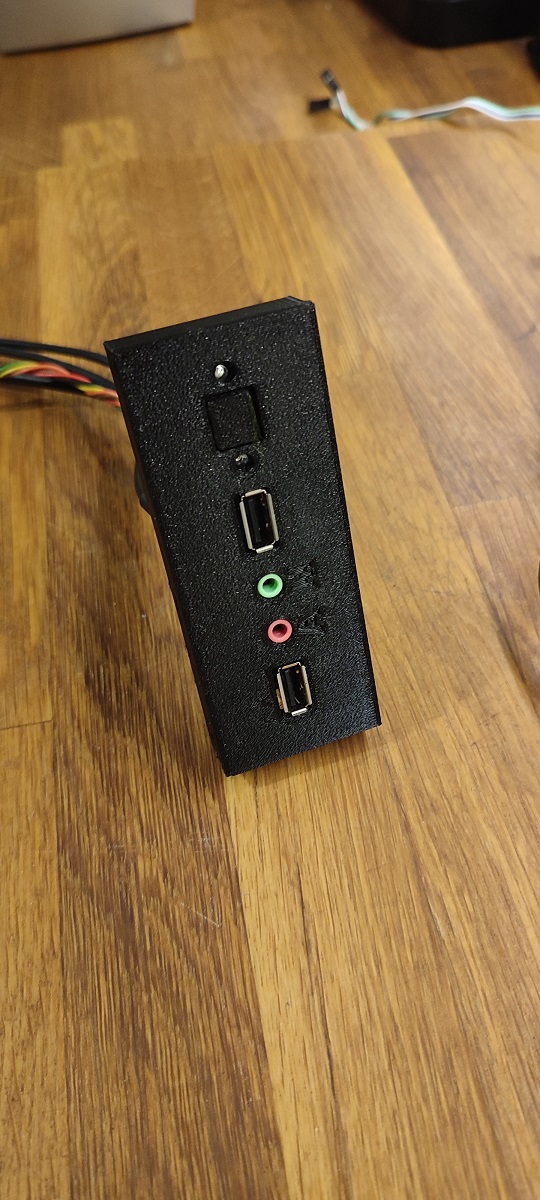

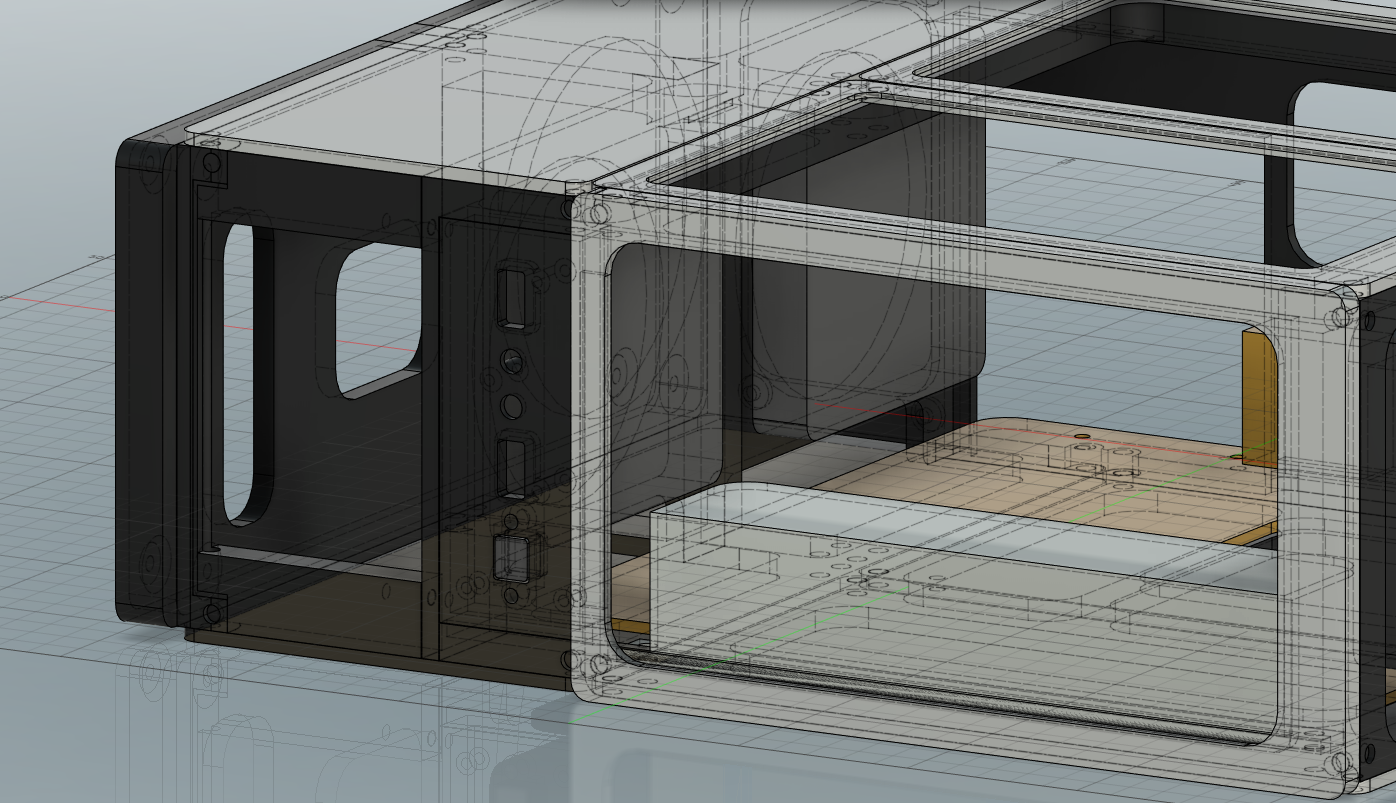

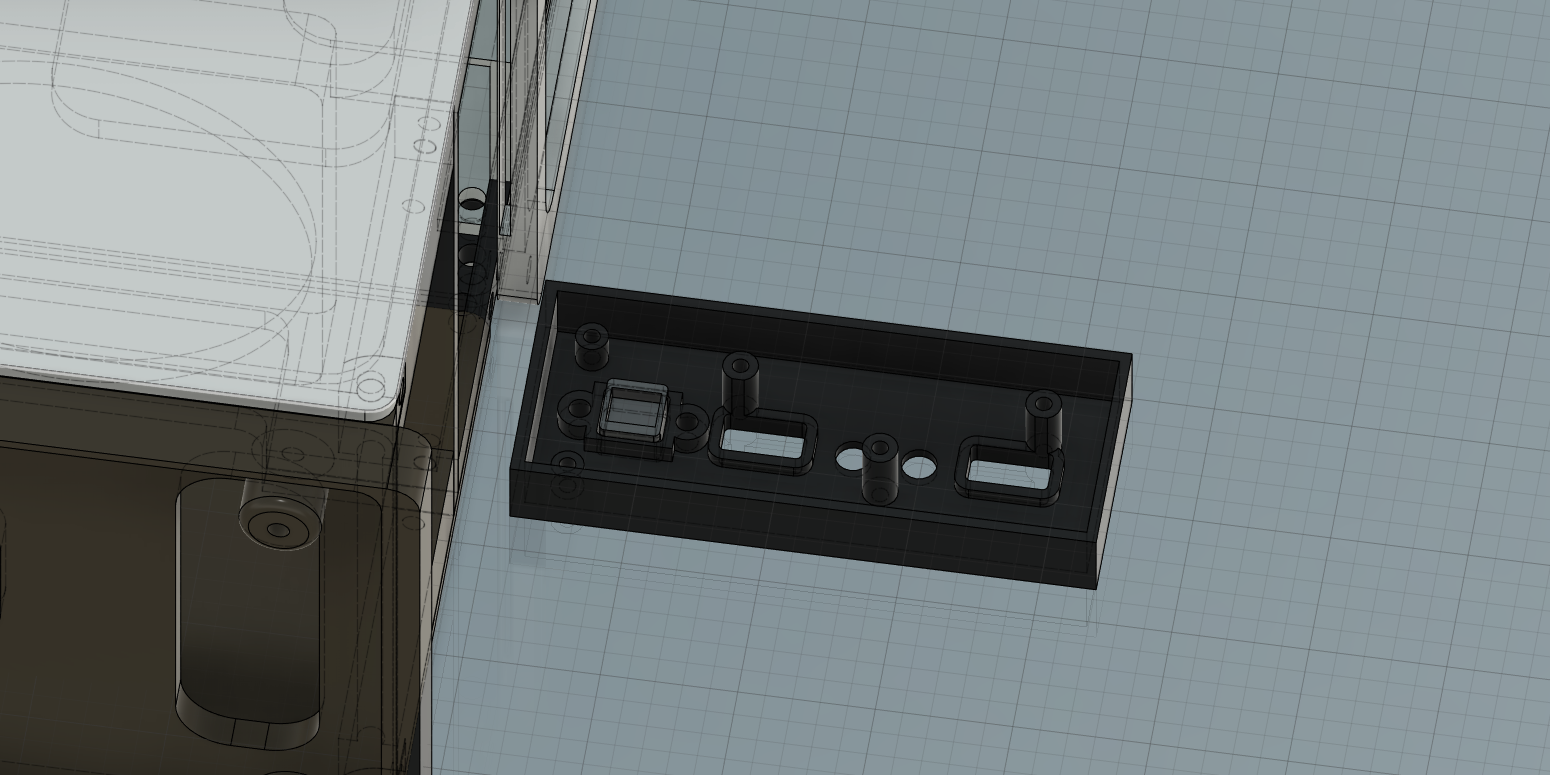

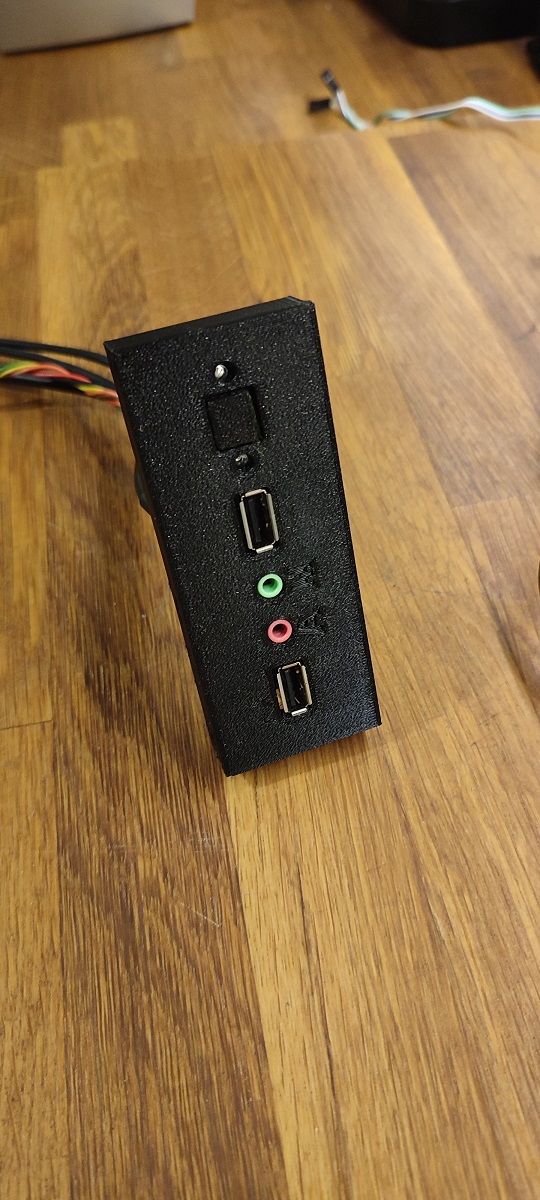

Frontpanel ist nun soweit fertig. Am angepassten Design in Fusion sieht das ganz gut aus.
Leider habe ich auf die Schnelle beim Druck die Buchstaben vertauscht.. aber beim finalenDruck kommen die dann eh weg.

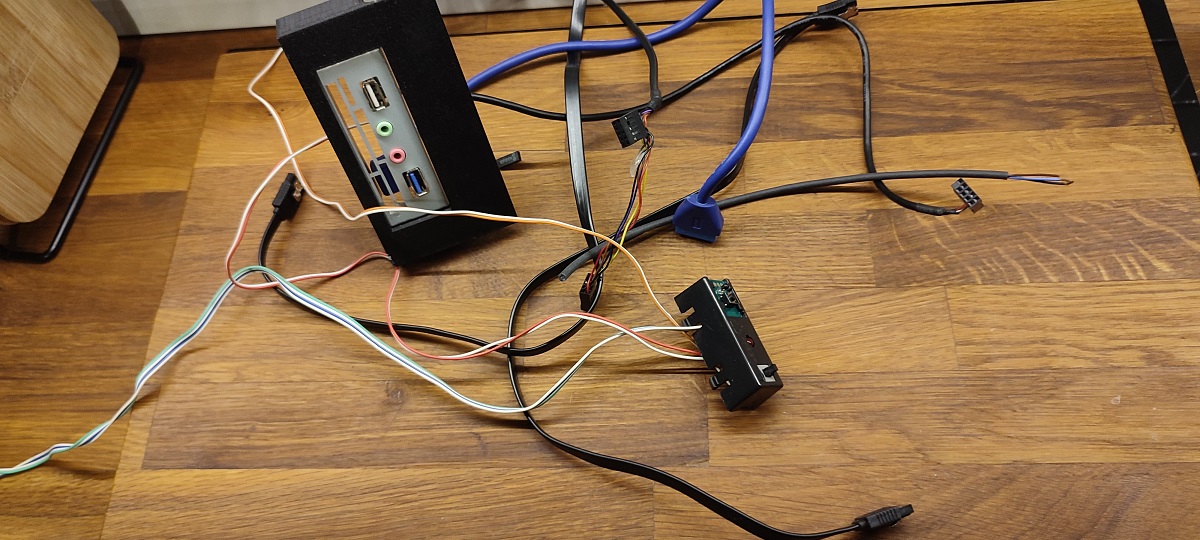

Das hier fliegt nun alles raus:

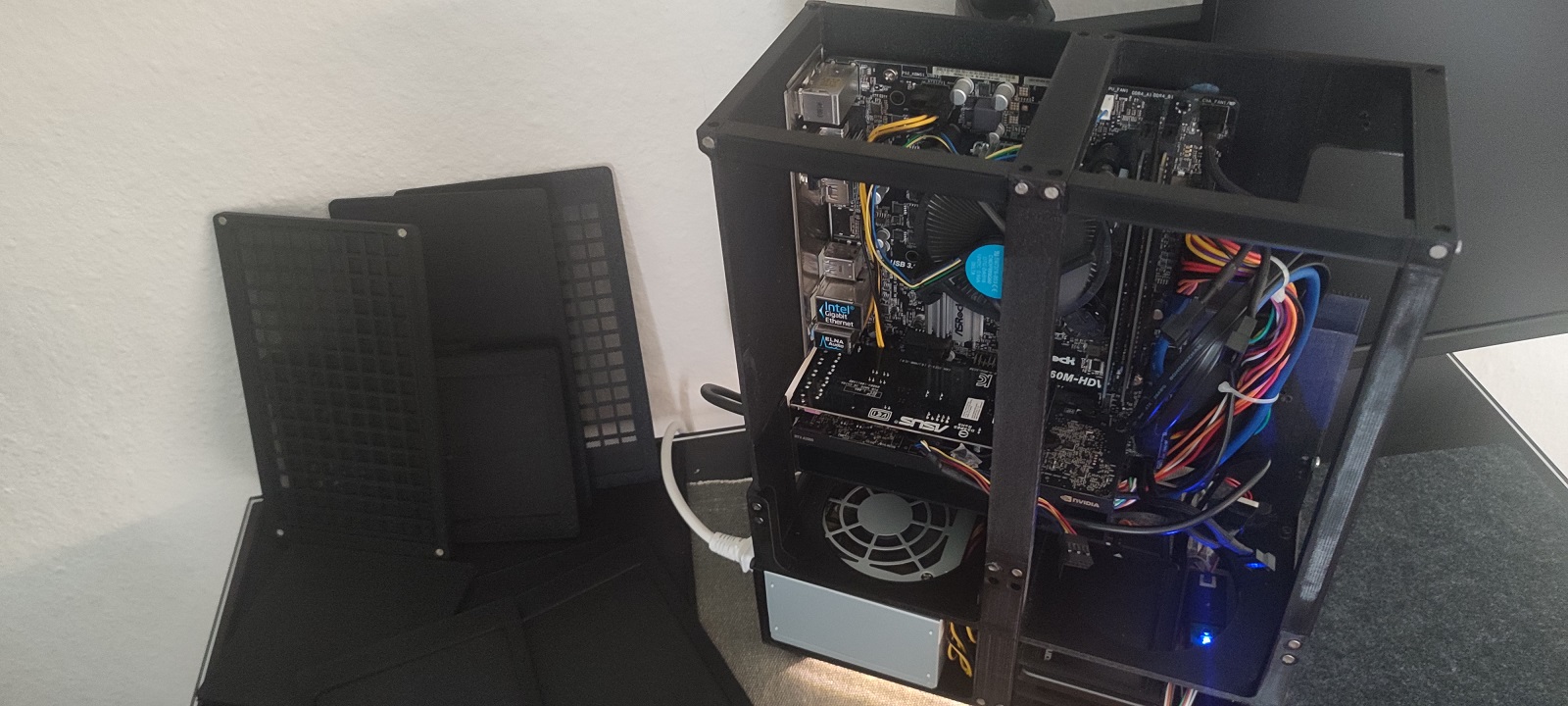

Im Gehäuse:
Soviel erstmal zum Update.. Am Gehäuse hat sich auch einiges getan. Am Wochenende dann mehr dazu.
Liebe Grüße und einen schönen Arbeitstag!
