Projekt k3.93L : Erweiterbares Kleinstgehäuse

[k0n]

Das 'k4.32L' habe ich an anderen Stellen schon vorgestellt mit einem Thread hier aber noch gewartet bis das Projekt/die Idee(n) noch etwas weiter sind... so wie ich einst unbedingt dass 'k8.87L' realisieren musste (obwohl ich die Leistung nicht wirklich brauchte) stand mit dem HDPLEX nun ein downsizing an.

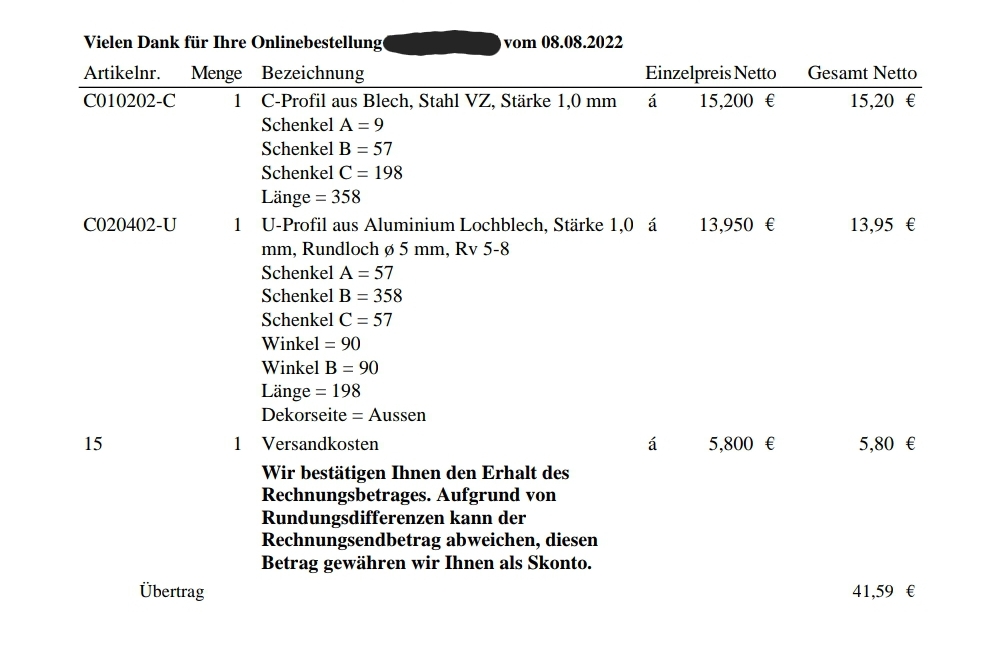

Mir gefiehl das Außennmaß von 360x200x60mm und noch bevor ich das Netzteil in den Händen hielt bestellte ich das Blech (gekantet/auf Maß) sowie die restlichen Komponenten.



Das schöne an dem Schnitt ist dass man eine zum Marktpreis erhältliche 193mm(!) RX 6600 verbauen kann statt auf das einzige und deutlich teurere/schlecht verfügbare Navi 23 Model unter 18cm setzten zu müssen... ASRock Challenger ITX (XT für 430€ als Amazon Warehousedeal bekommen). Außerdem sind bei einem Deshroud der Grafikkarte 25mm dicke Lüfter möglich. GPU seitig 197mm länge und ~2,5/2,75 Slot... CPU seitig passen die kleinsten boxed Luftkühler (~45mm) leider nicht, aber als Alternative zum Noctua NH-L9 habe ich z.B. den Laminar RM1 einfach de-pushpined und de-shrouded und verwende ihn mit einem 92x92x16 Lüfter.

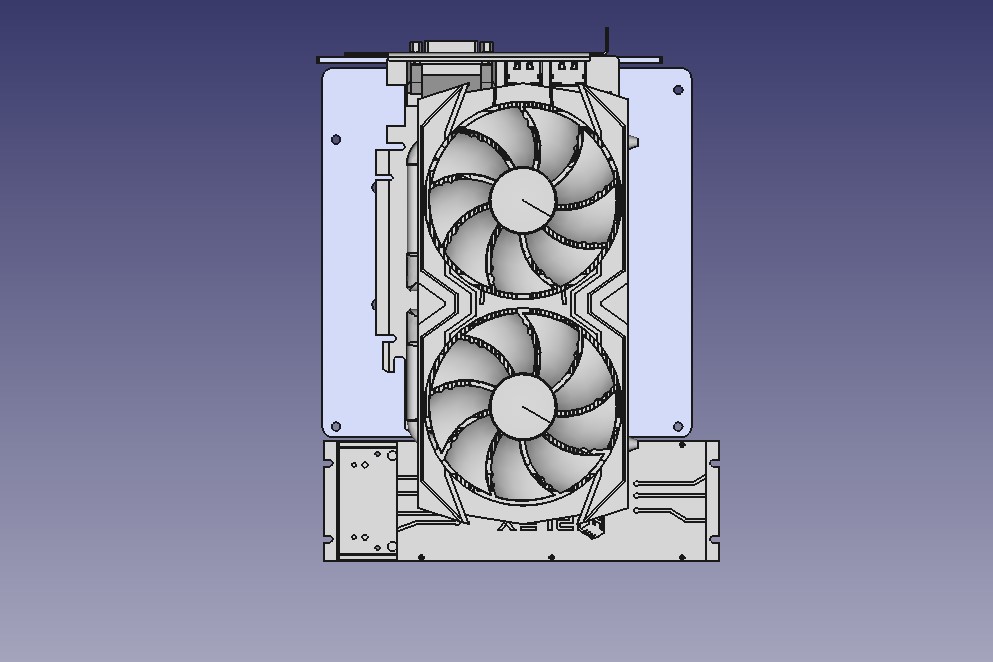

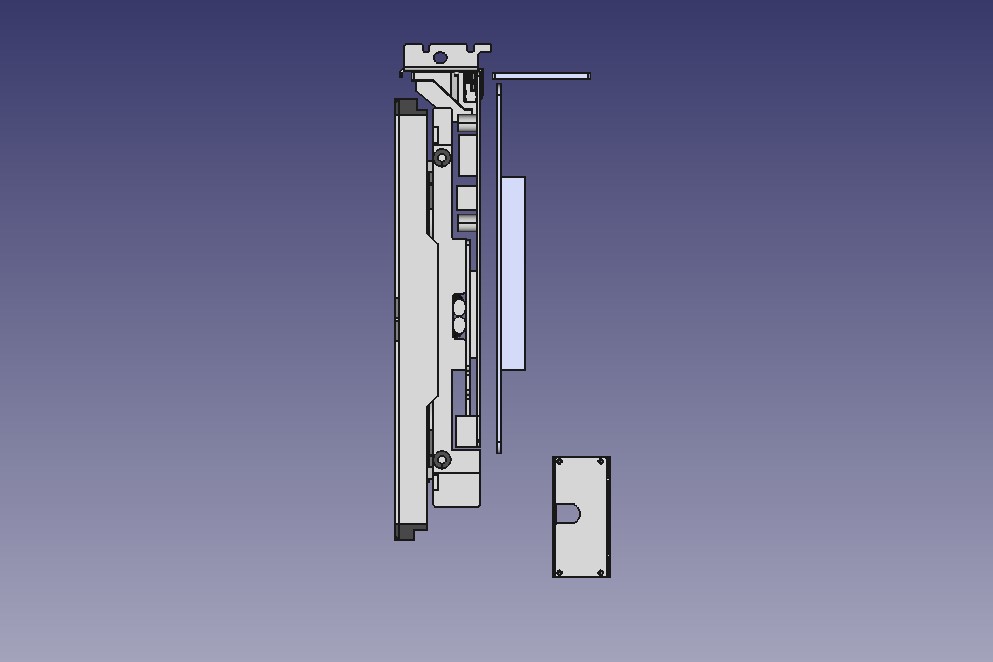

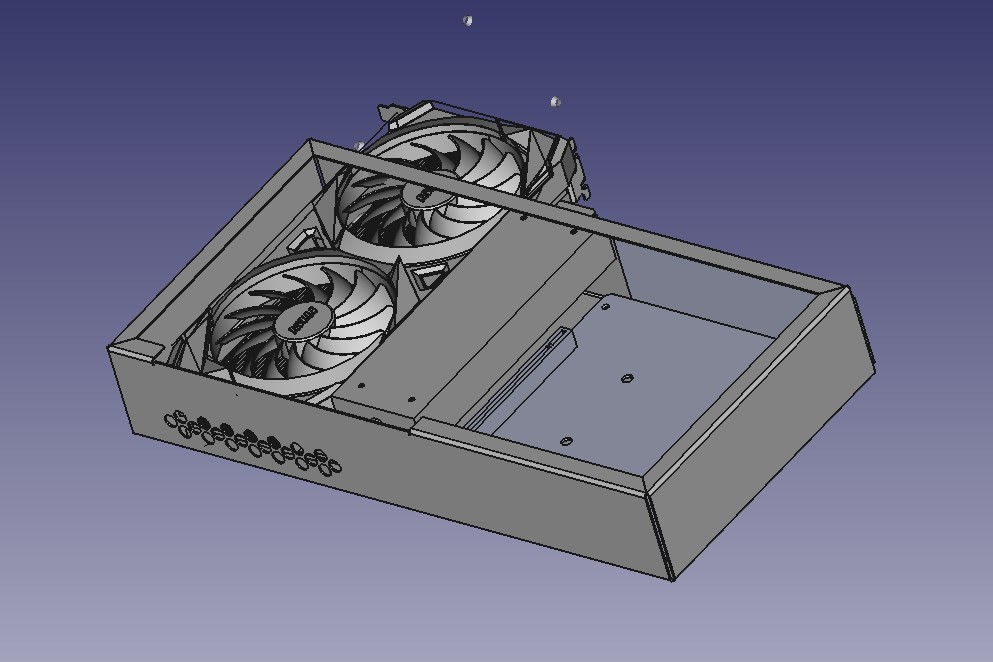

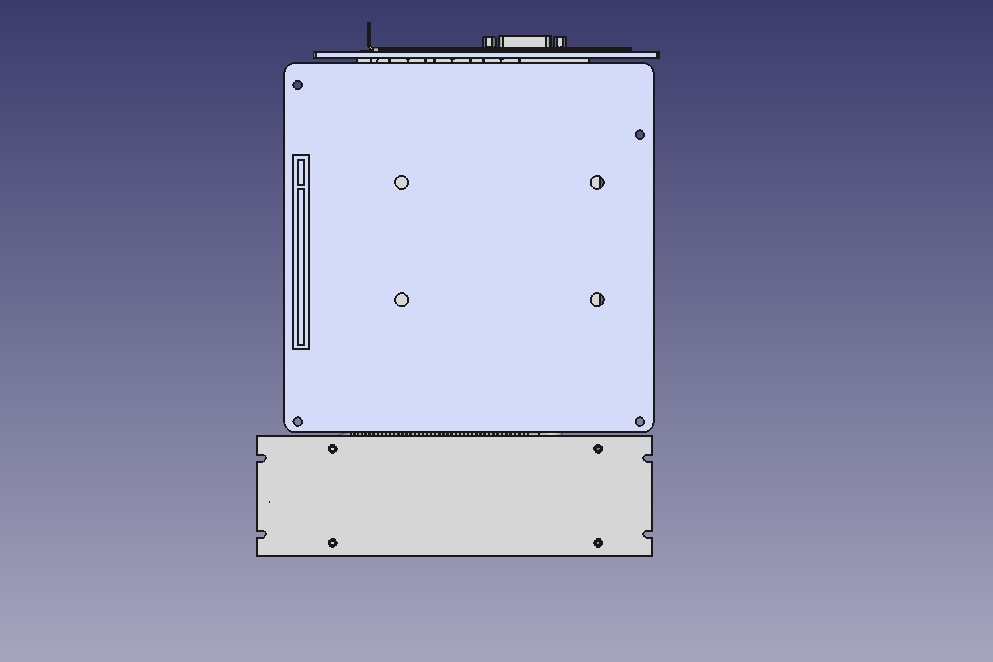

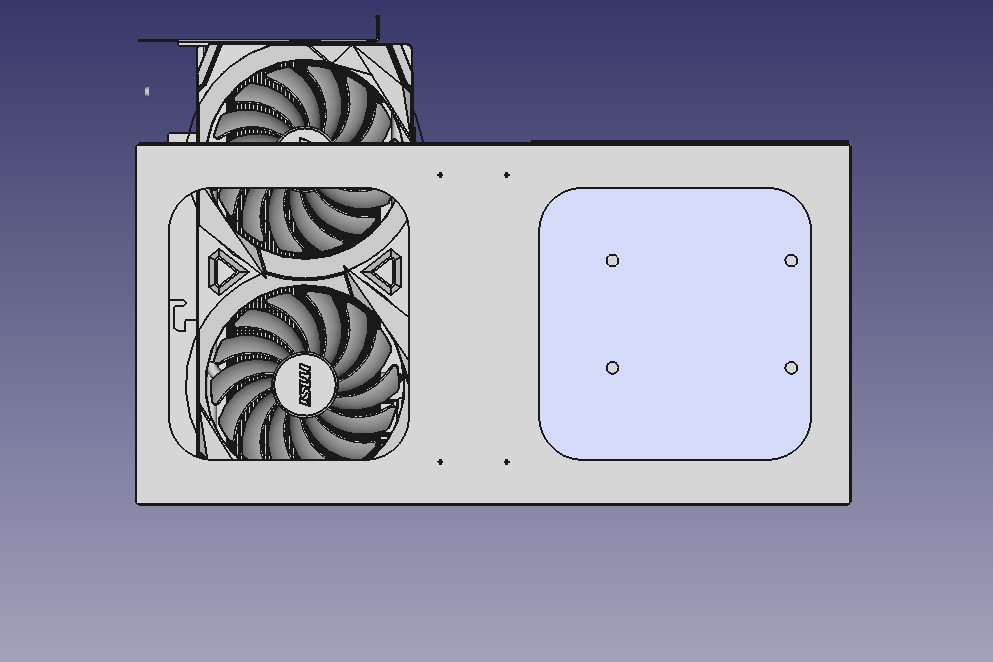

Eigentlich wollte ich ein Lasergeschnittenes/verbessertes k4.32L haben und habe deshalb davon ein 3D Model erstellt, aber die Wartezeit war lange (der Prototyp soll Mitte Januar kommen) und ich bin inzwischen doch noch auf eine RX 6600 XT Challenger ITX umgestiegen, also folgt jetzt selbstverständlich ein 'k3.93L' mit 360x182x60 ...xD

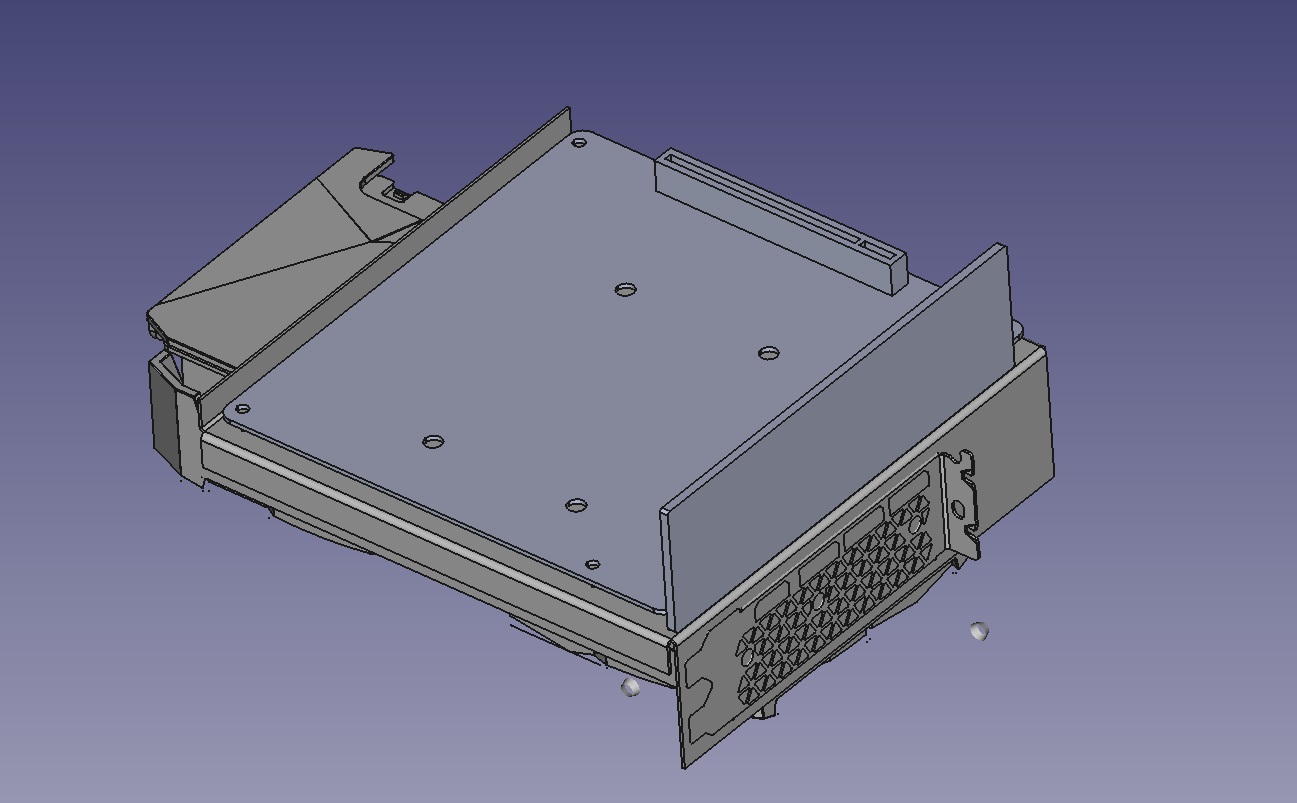

Außerdem habe ich einen weiteren Schnitt im Kopf, der sogar eine RX 6700 XT ermöglichen würde. Statt das k4.32L einfach zu vergrößern (man könnte ja auch das Netzteil neben dem Board um 90° drehen) fängt hier das Sandwichlayout an Sinn zu machen ...



Bei den anderen beiden bestimmt das Netzteil die Höhe für CPU/GPU-Kühler. Mit dem Sandwichlayout könnte man sich an einem Noctua NH-L9 orientieren und mit einer Beschränkung auf 23cm Dual-Slot Karten wäre man immernoch(!) bei ~ 4,4L oder etwas drunter



[AGB-Leser]

Schick, aber ich würde mittlerweile auf vier Slots gehen, weil beinahe alle neuen Karten so fett sind.
Den Rechner könntest Du ja auch direkt hinterm Monitor verschwinden lassen



[k0n]

beinahe alle neuen Karten so fett sind

Liegt dass nicht daran dass bisher nur Flaggschiffe erschienen sind? Ich bin sicher dass eine 7600XT/7700XT keine 4 slots brauchen wird... Bei 4080/4090 und den 7900s interessiert mich wenn dann nur das Referenzdesign! Für die AMD Karten würde ich sowas wie das 'k8.87L' nehmen und für die 4080/4090 reizt mich ein drauf zugeschnittenes 7.8L Gehäuse..! Stell dir das k4.32 nur mit SFX-Netzteil vor... Durchzug für die FEs!


Wenn mir jemand eine 4080/4090 FE leihen kann könnte ich gleich anfangen/...

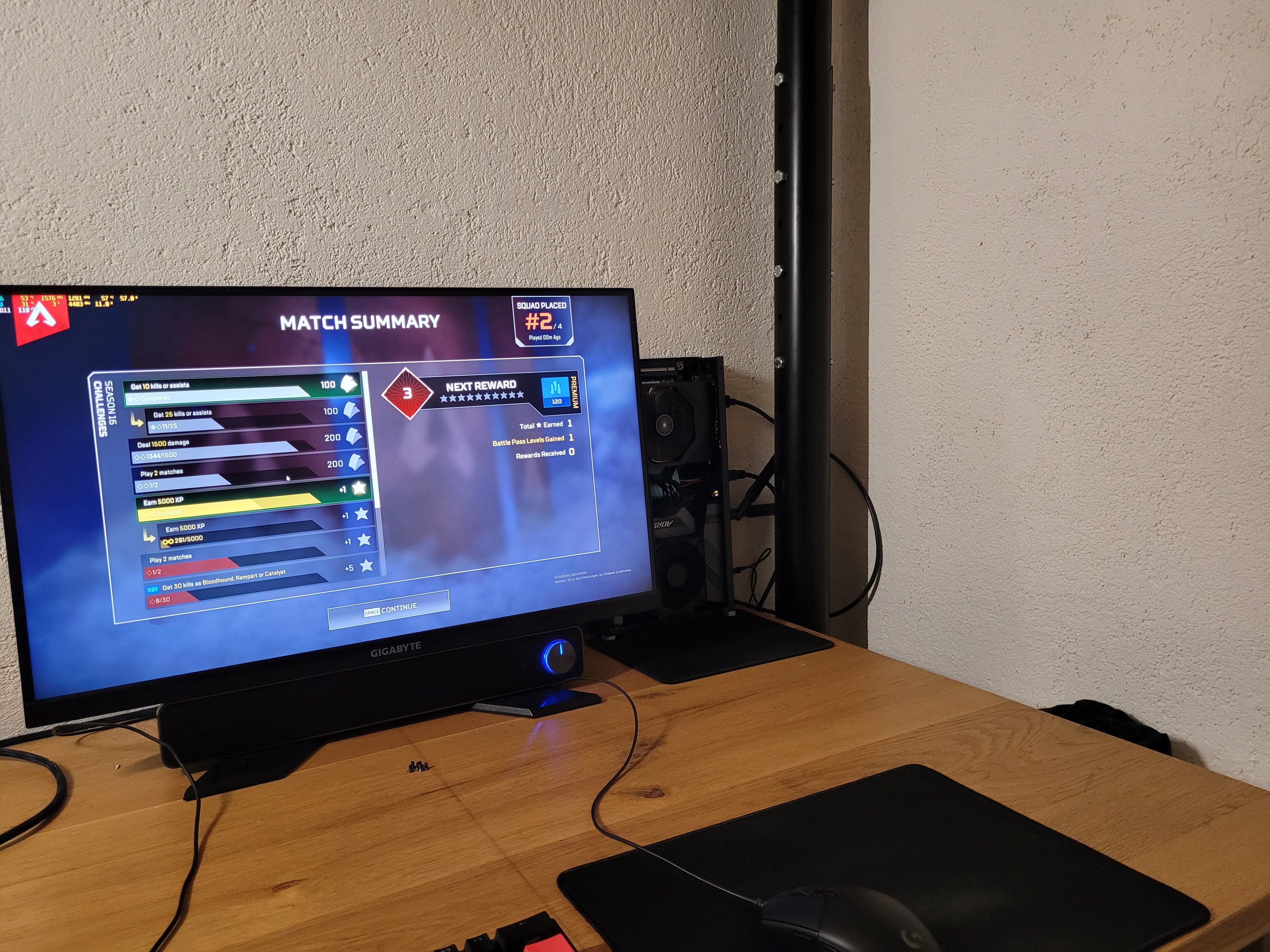

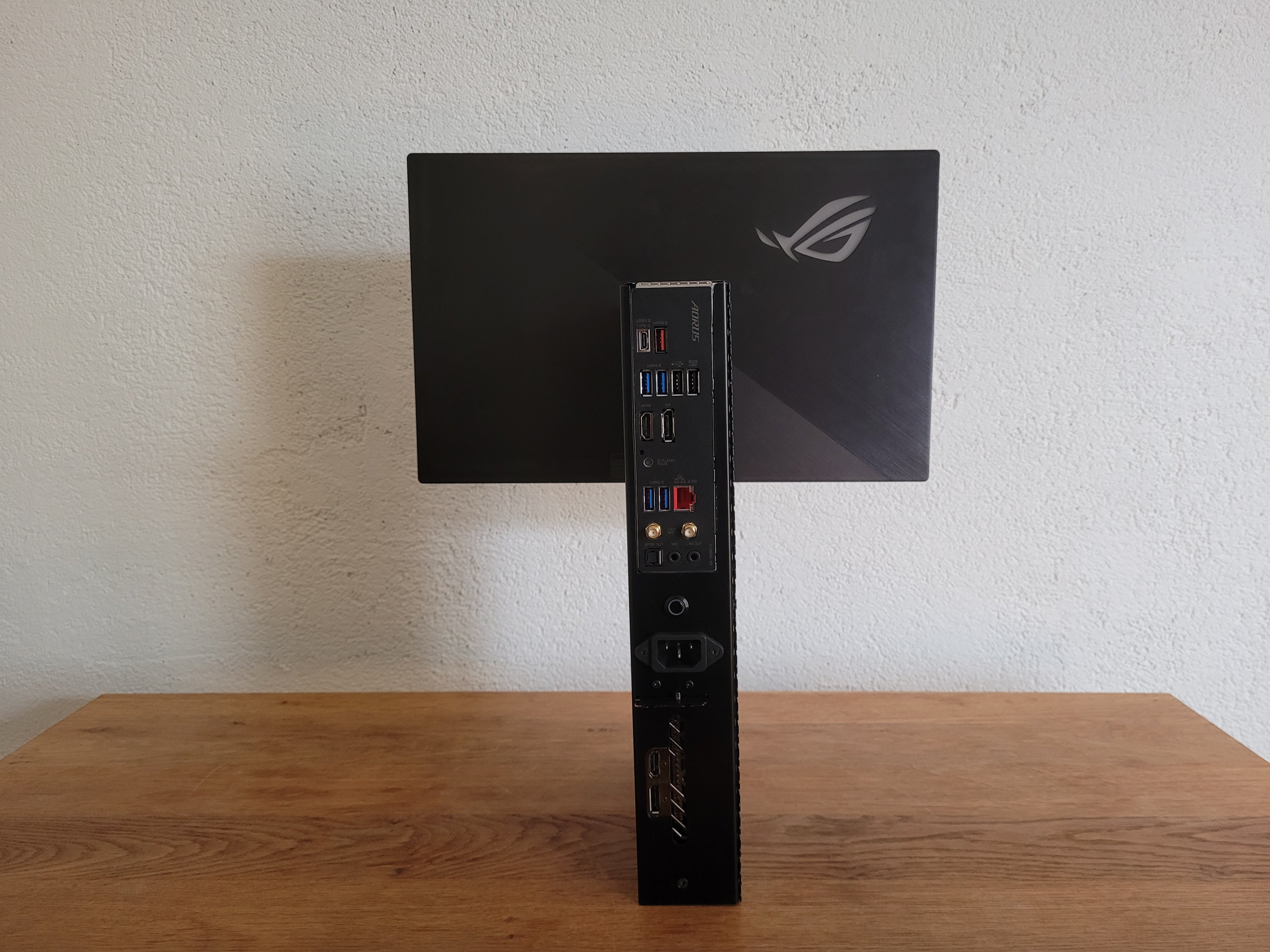

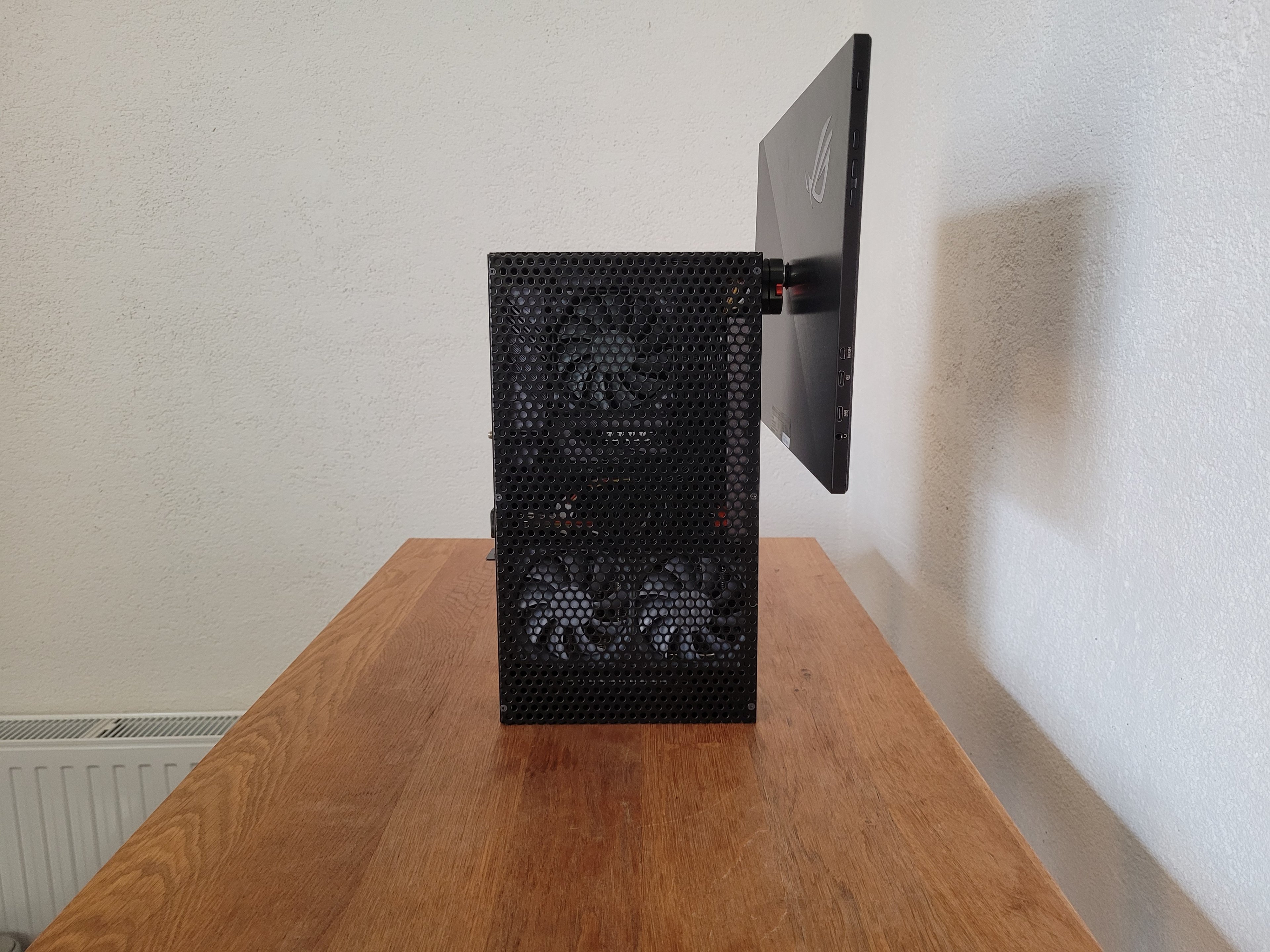

Man kann zwar unbegrenzt viele dieser Netzteile zusammenschalter aber diese drei Gehäuse sind nur für ein einziges 250W Netzteil gedacht... Und man sieht ja in den Bildern? Es ist hinter dem Monitor/dient sogar als Fuß!

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Wenn man auf RT und Auflösungen größer QHD (2560x1440) verzichten kann... vielleicht nicht alle Regler ganz rechts haben muss... Klein, leise, effizent und sparsam,.. für den Preis einer 4080



[AGB-Leser]

Ah, schön. Ja geile Sache. Ich würde noch was machen: Winkelstecker für den Monitor...die Kabel triggern mich schon hart Und den Empfänger der Maus würde ich hinten am Rechner reinstecken, dann ist das Kabel auch weg.

Ich bin aber erstaunt, dass das Netzteil mit den Lastwechseln klar kommt.



[k0n]

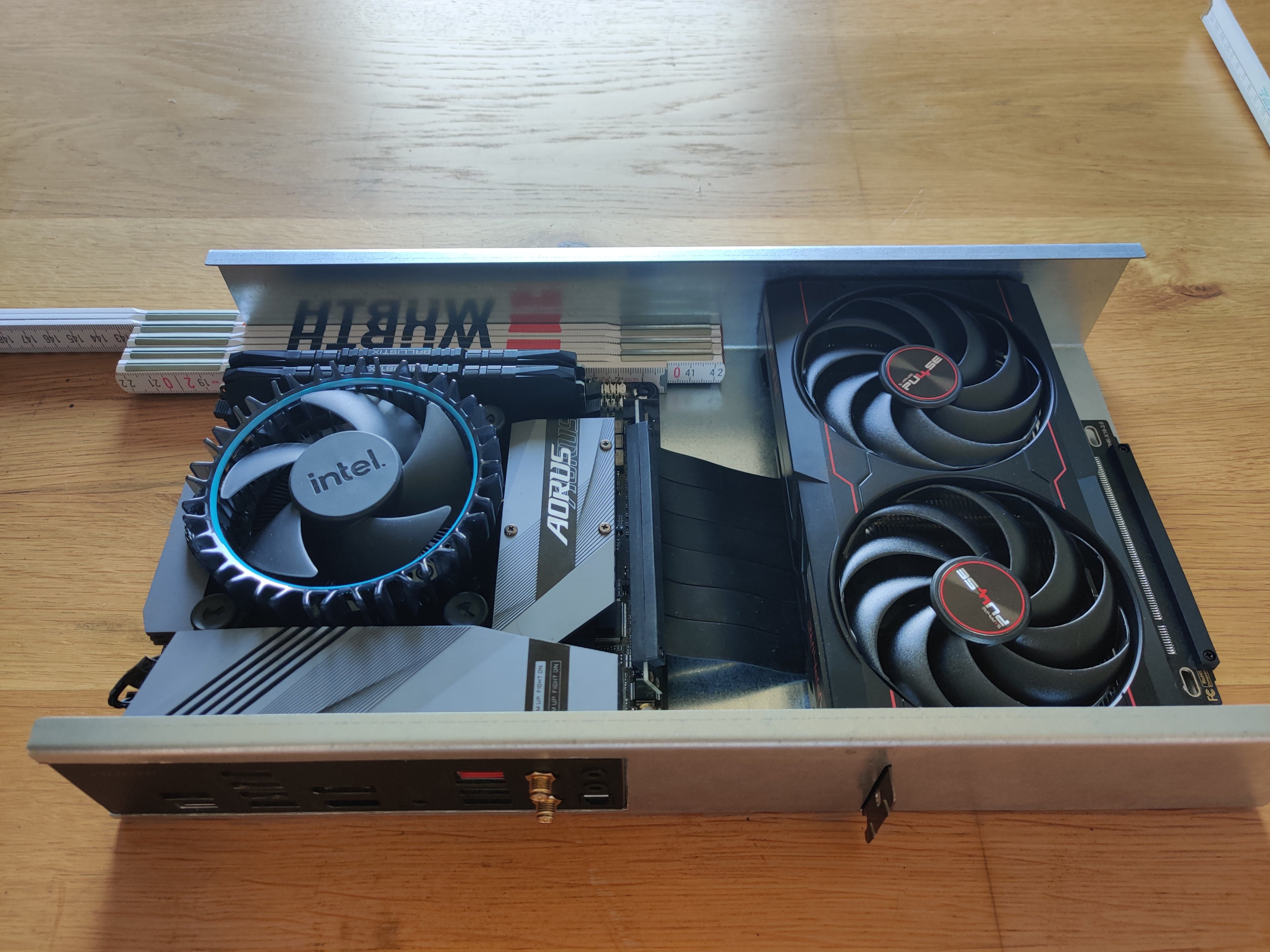

Fünf k4.32L und zwei k3.93L Prototypen... eben angekommen. Sehen auf den ersten Blick sehr gut aus



[k0n]

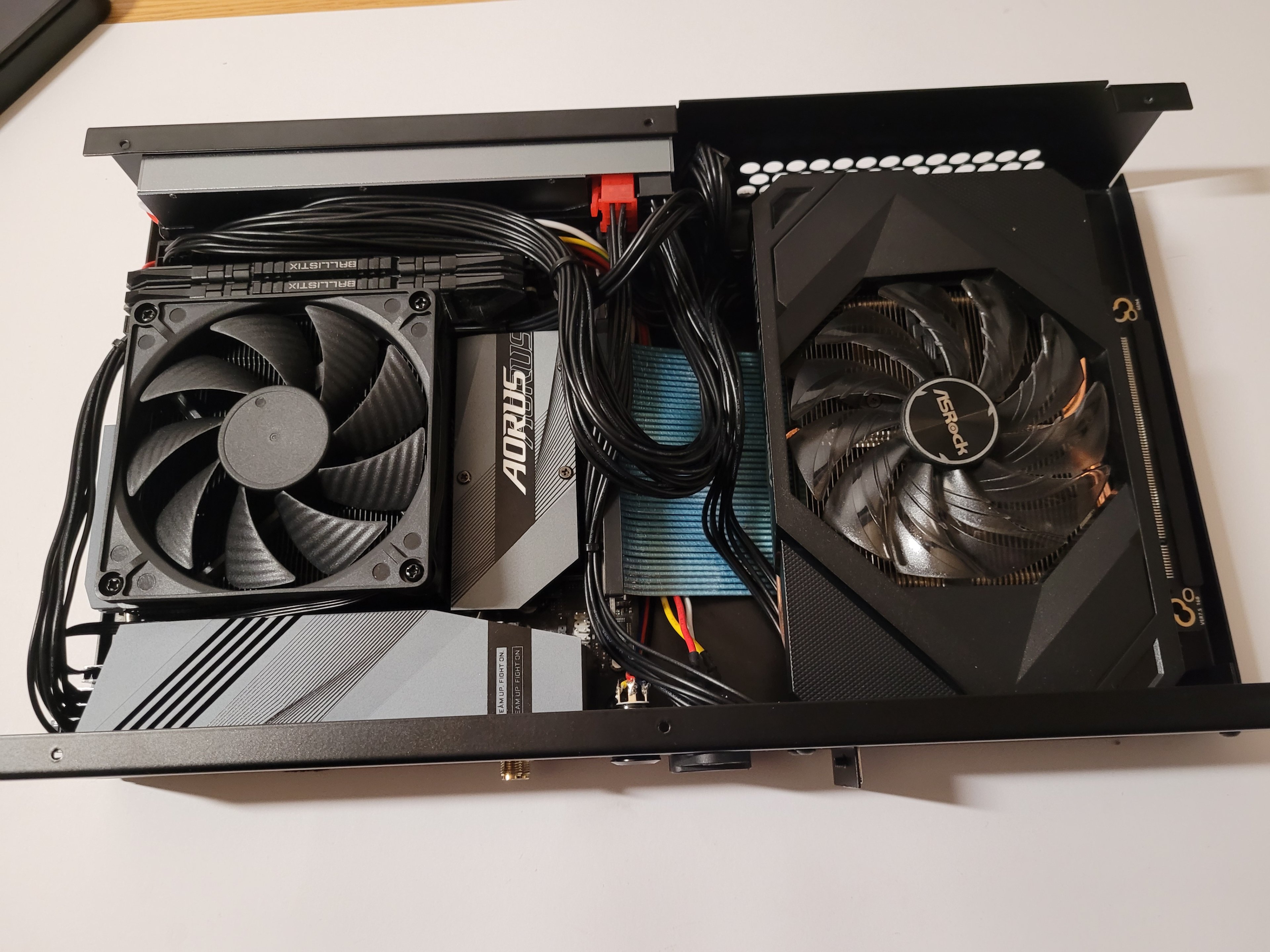

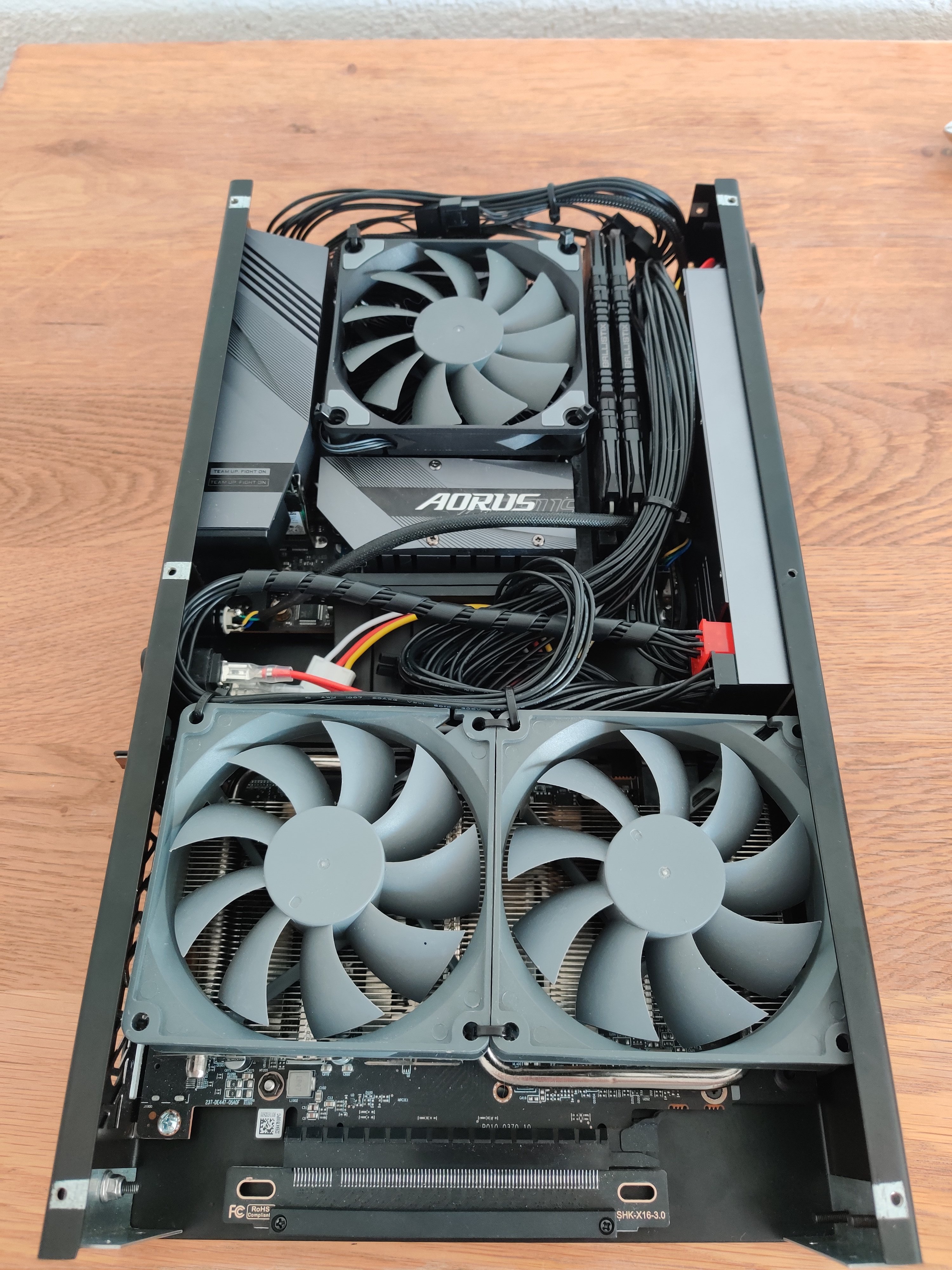

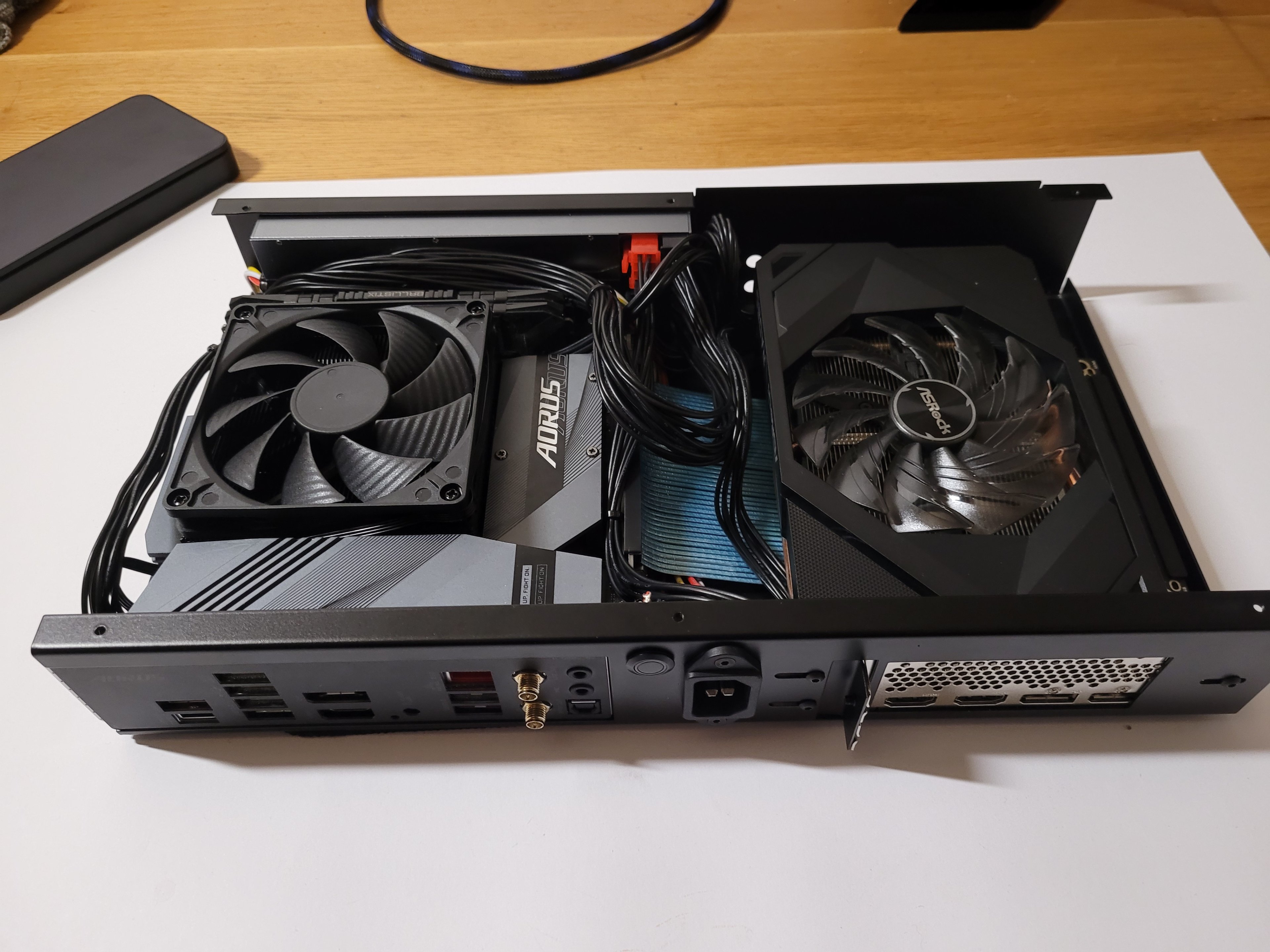

Das k3.93L habe ich tatsächlich zusammen bekommen, aber ist es das wert gegenüber dem k4.32L?



[AGB-Leser]

nicht schlecht, zum Glück hast Du das nicht auch standardschwarz lackiert Aber den einen Liter sieht man in dem Format kaum.



[k0n]

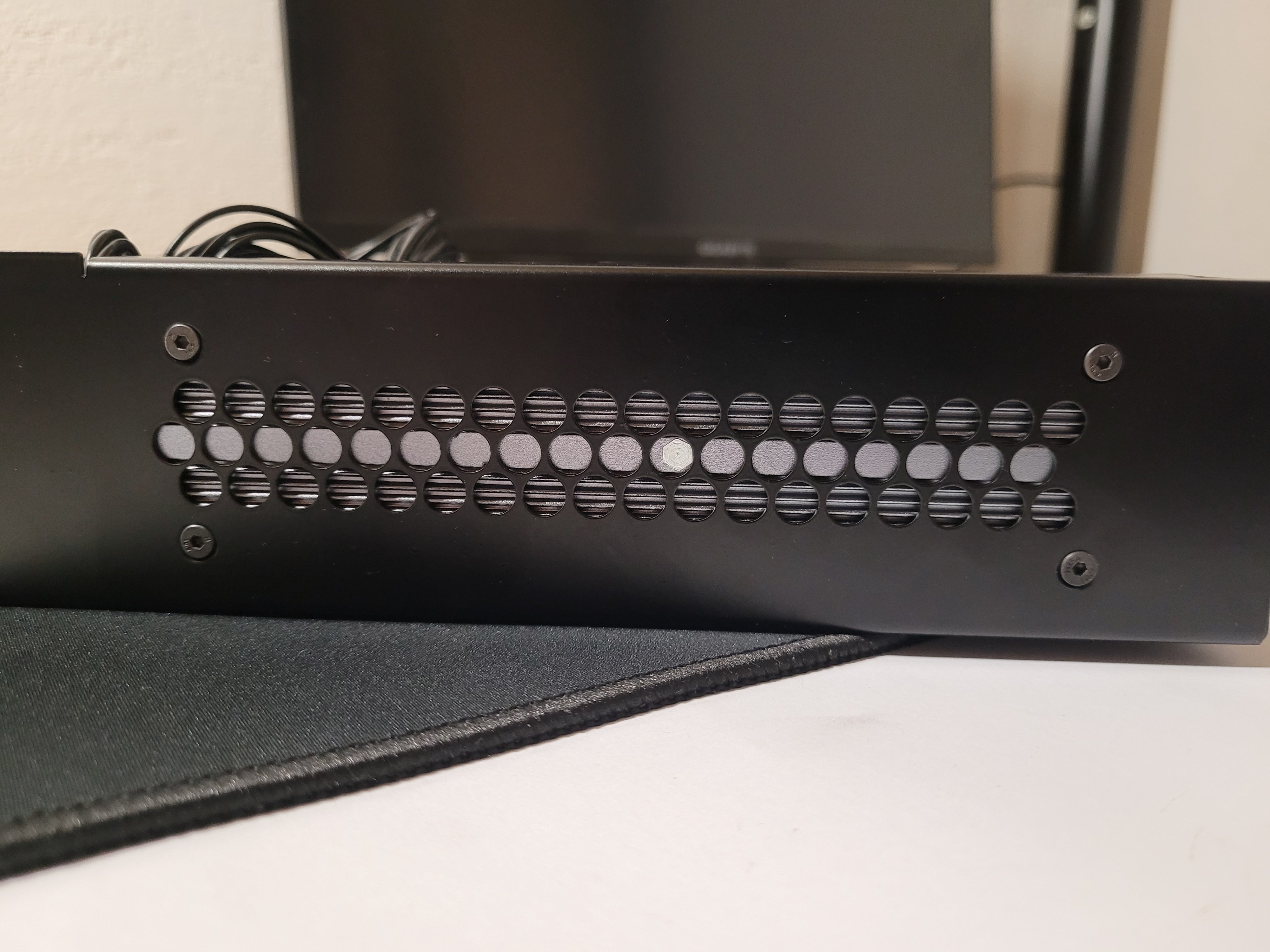

@AGB-Leser ,also zumindest der Korpus (ist verzinkter Stahl) soll noch schwarz werden. Den Aludeckel lasse ich eventuell blank... der Deckel nimmt dem Netzteil auch etwas Wärme ab. Beim k4.32L habe ich stattdessen Löcher passend platziert:

Und zwischen den beiden Gehäusen liegen nur 390ml... xD



[AGB-Leser]

Ein Format wie die Xbox series X wäre kompakter. Aber das ist eine andere Geschichte



[k0n]

Ein Format wie die Xbox series X wäre kompakter.

Wie das? Neee... ich weiß nicht genau was du meinst mit Series X Format, aber nee.

Sandwich Layout fängt an Sinn zu machen wenn man Dual-Slot 230mm statt 2,5-Slot 179/197mm möchte. Kleiner wirds nicht.



[AGB-Leser]

Da ist die Grafikkarte über dem Prozessor und dazwischen der Kühler, wenn ich mich nicht irre.



[k0n]

@AGB-Leser Also meinst du Sandwich Layout, aber nein das wäre nicht kompakter und die X hat nur einen Hauptprozessor (CPU&GPU).



[k0n]

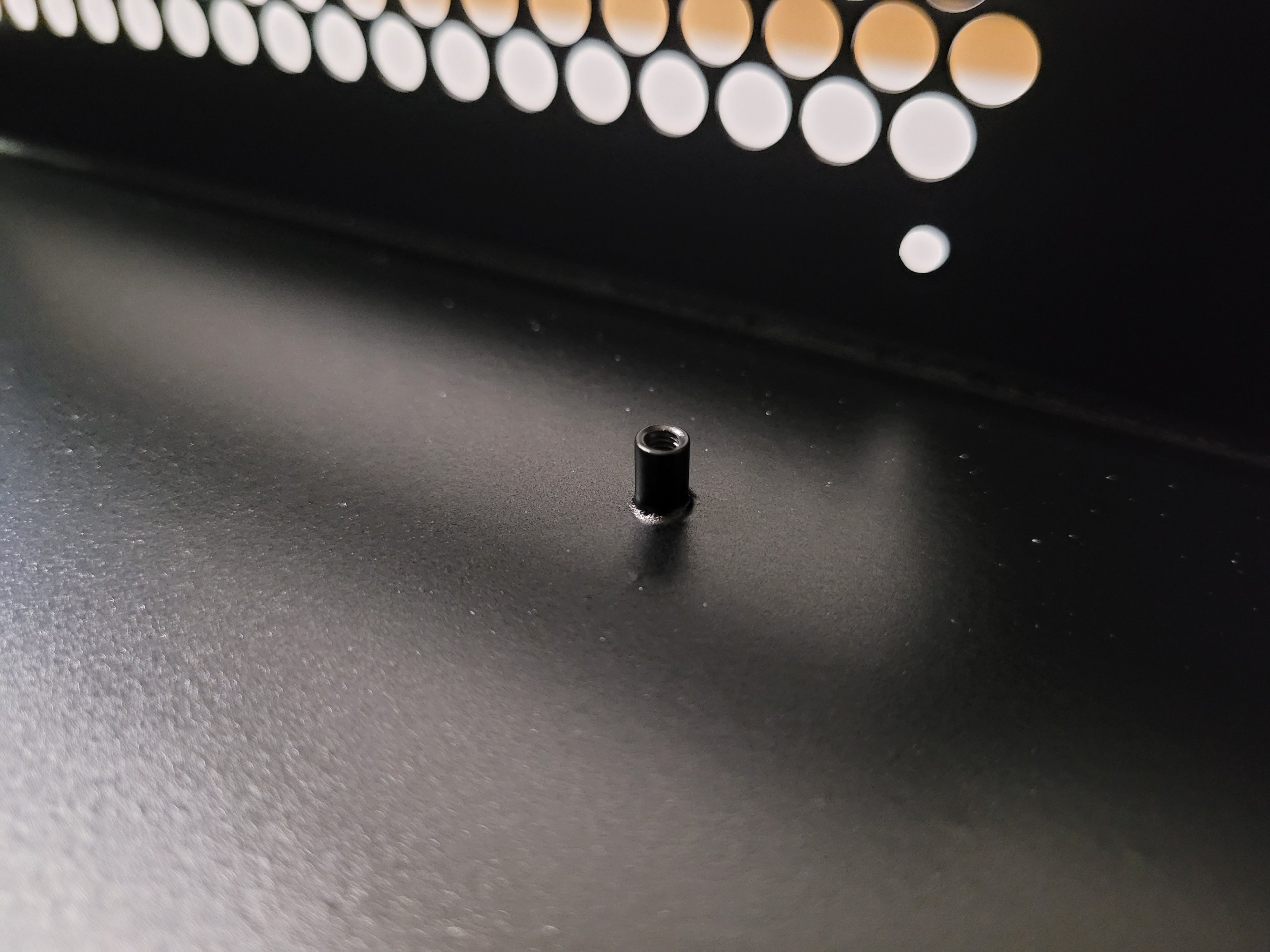

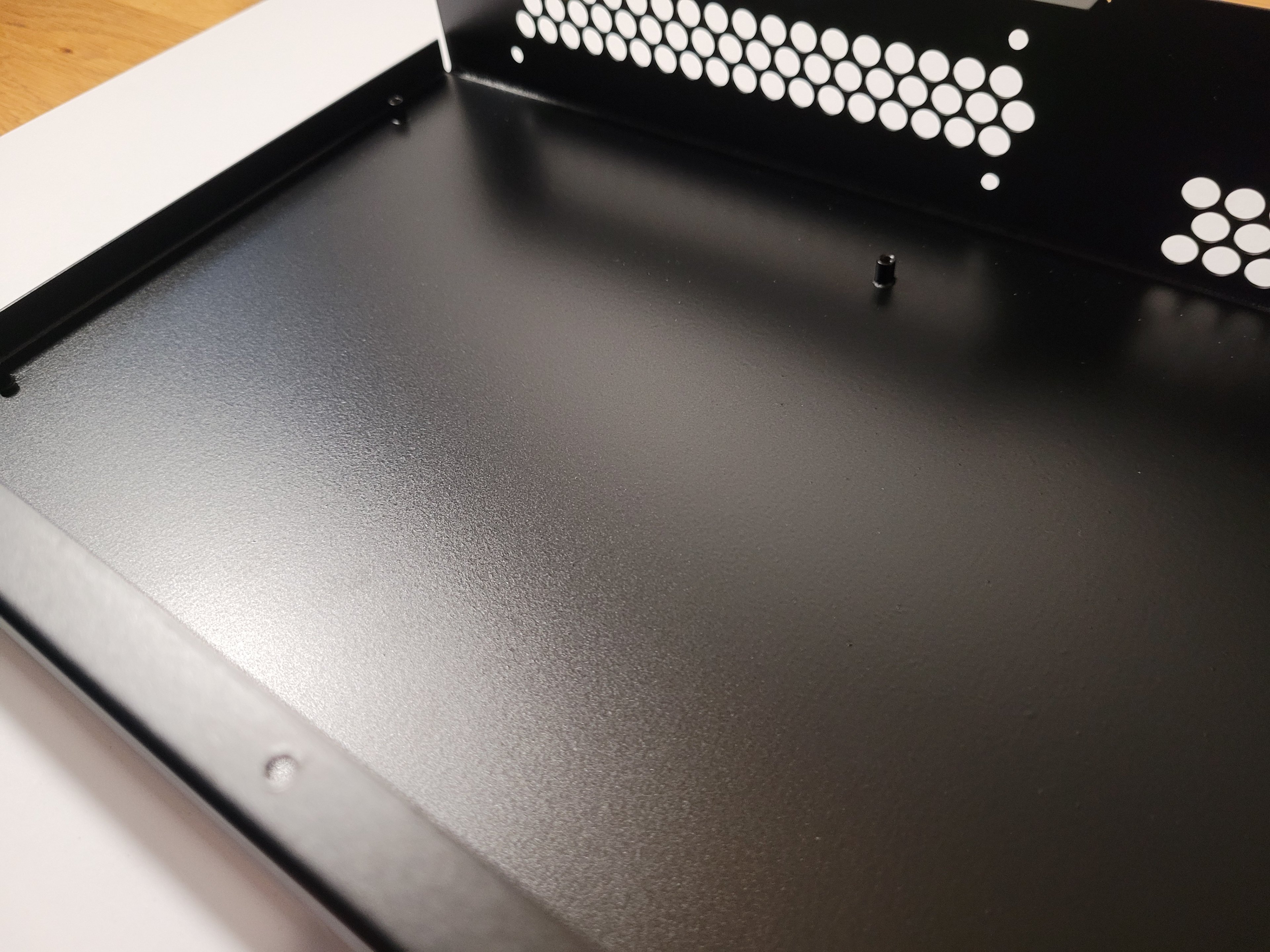

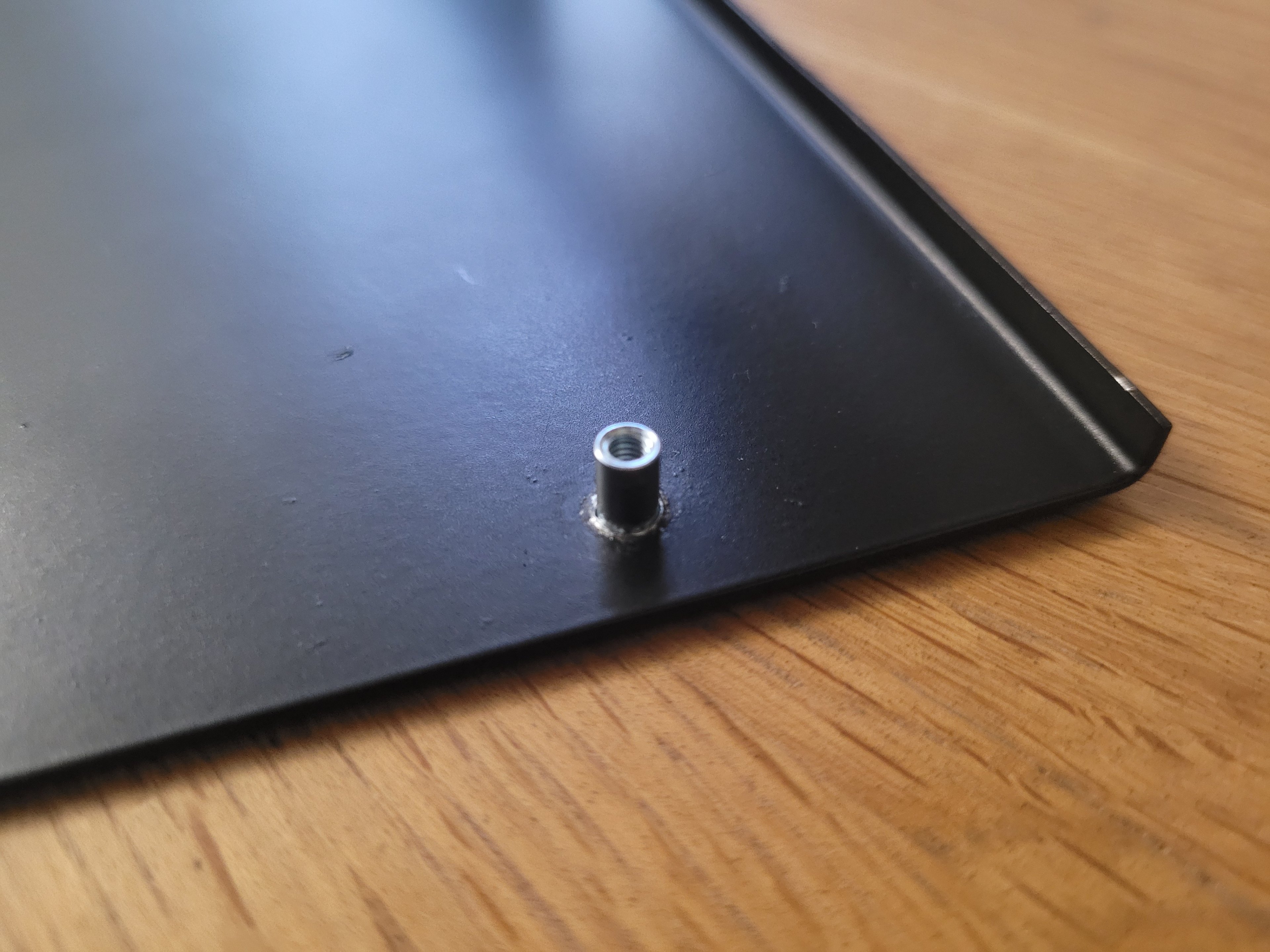

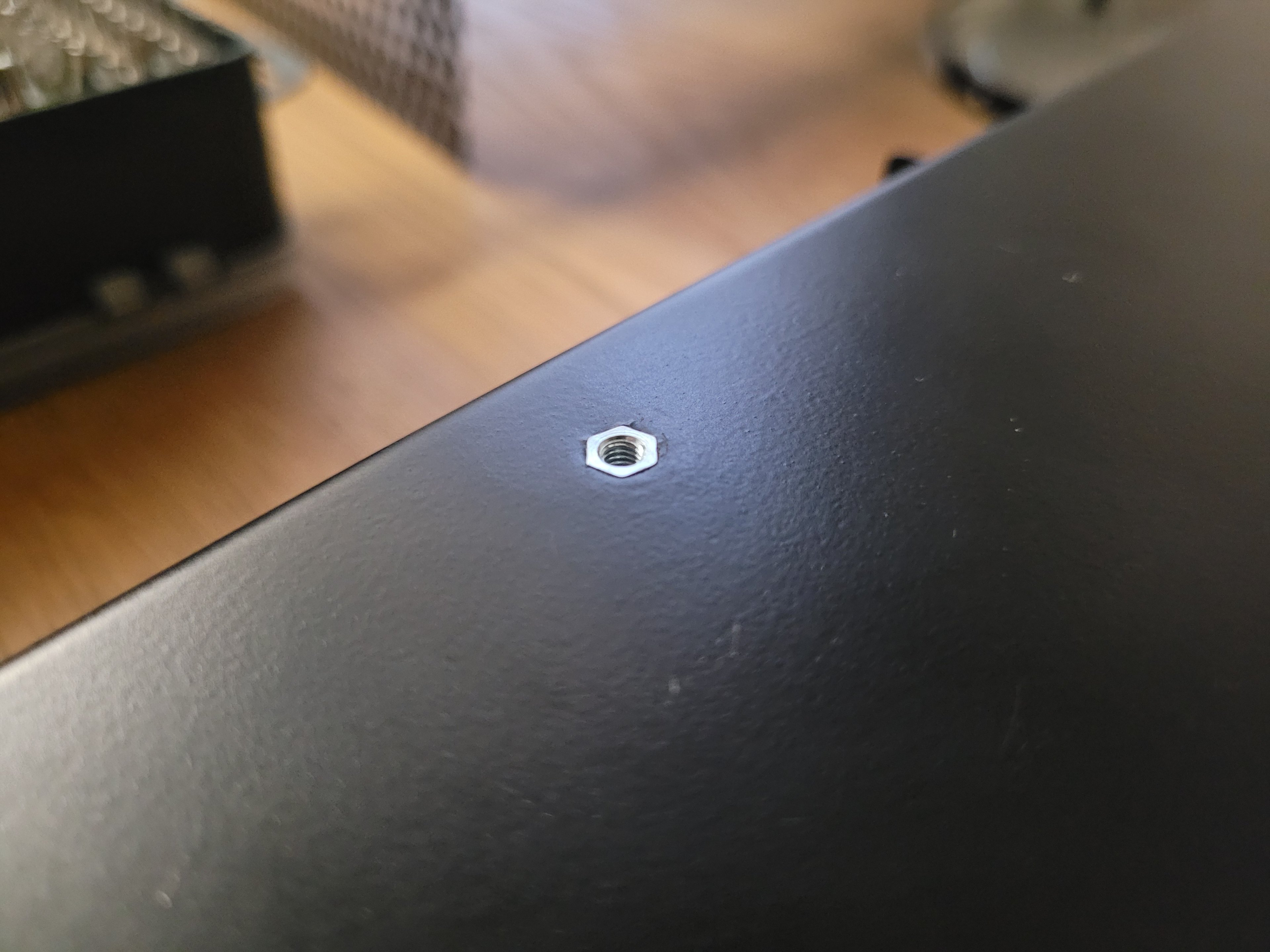

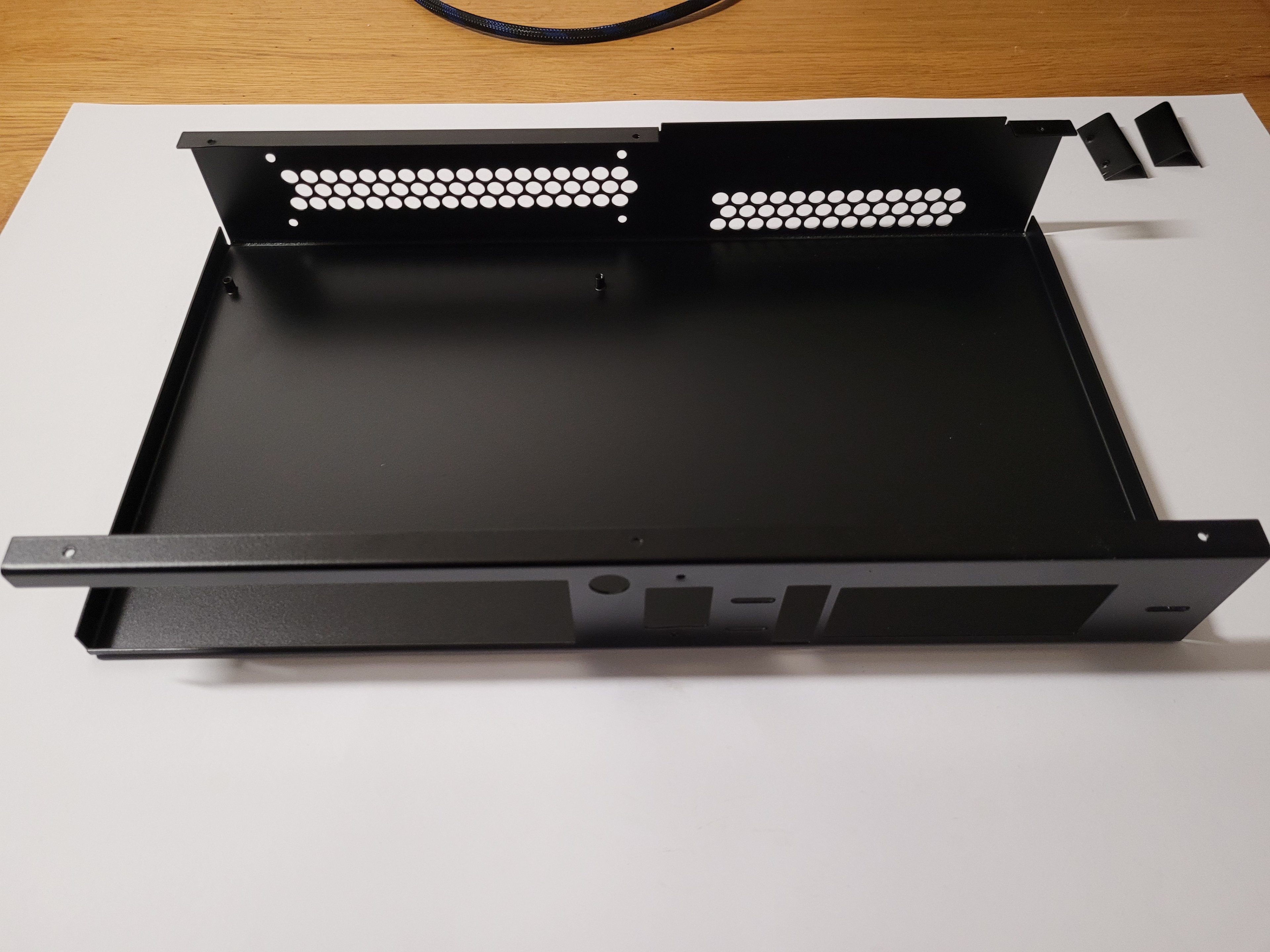

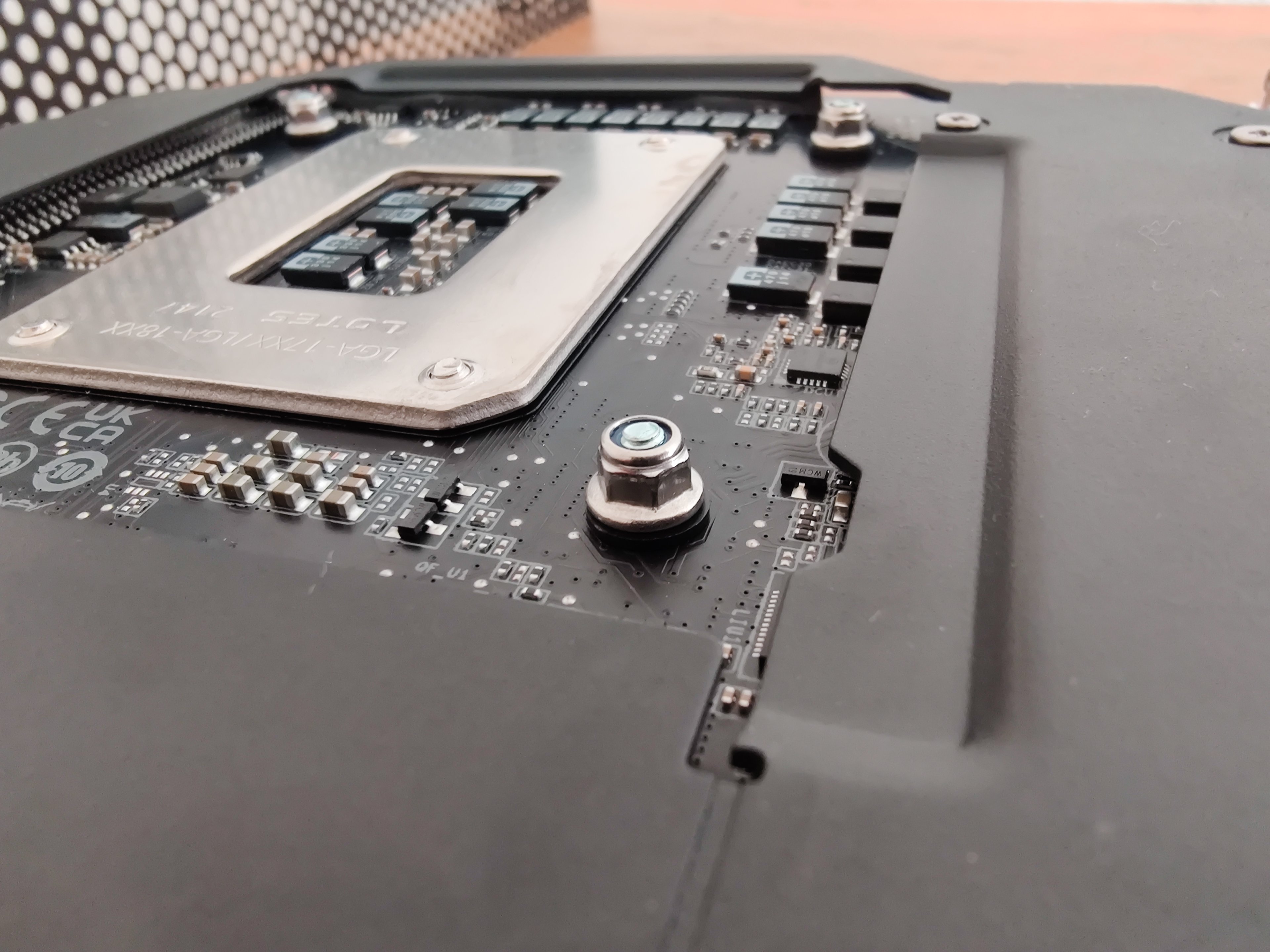

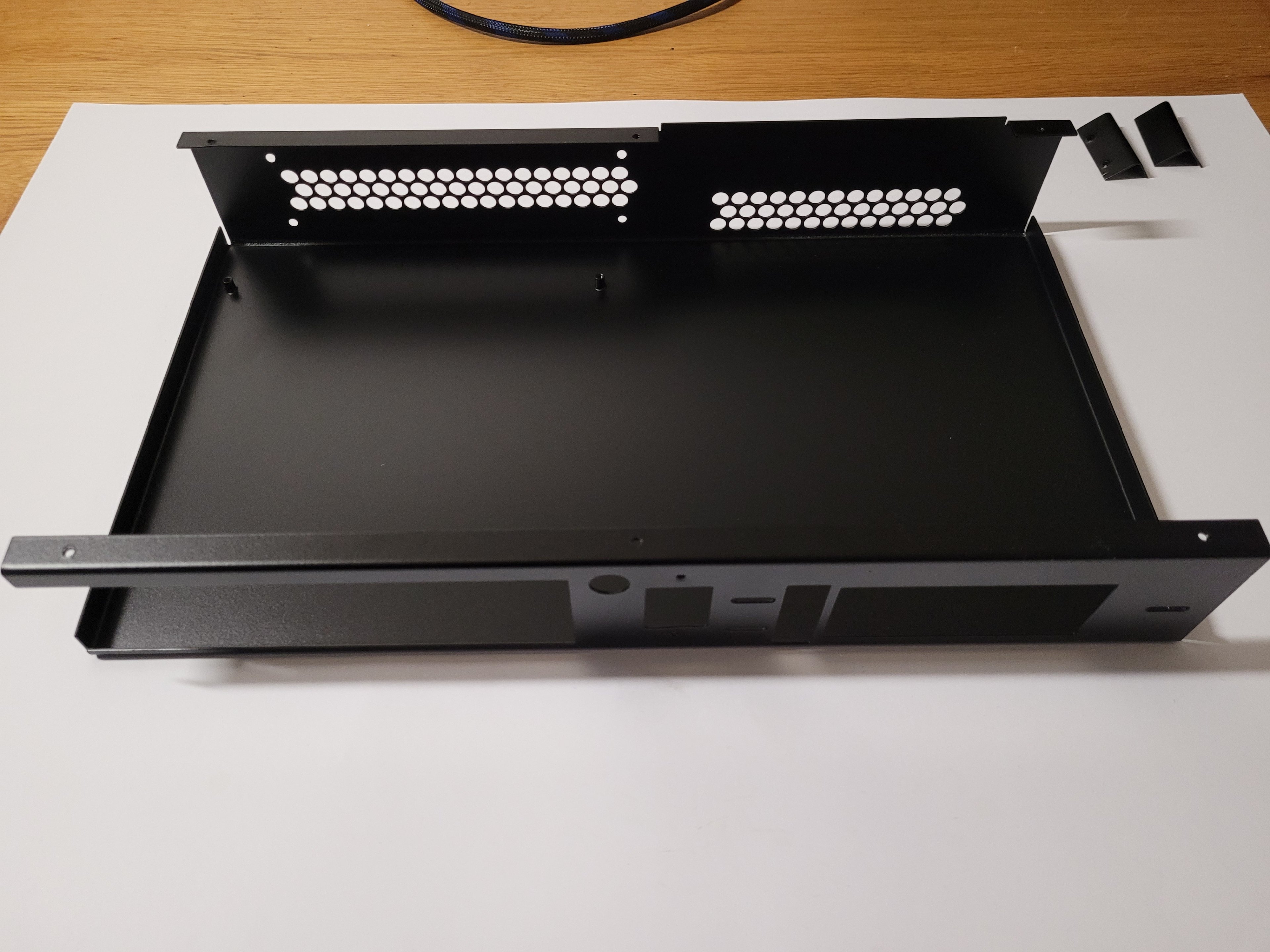

Pulverbeschichtung und eingepresste Abstandshalter:

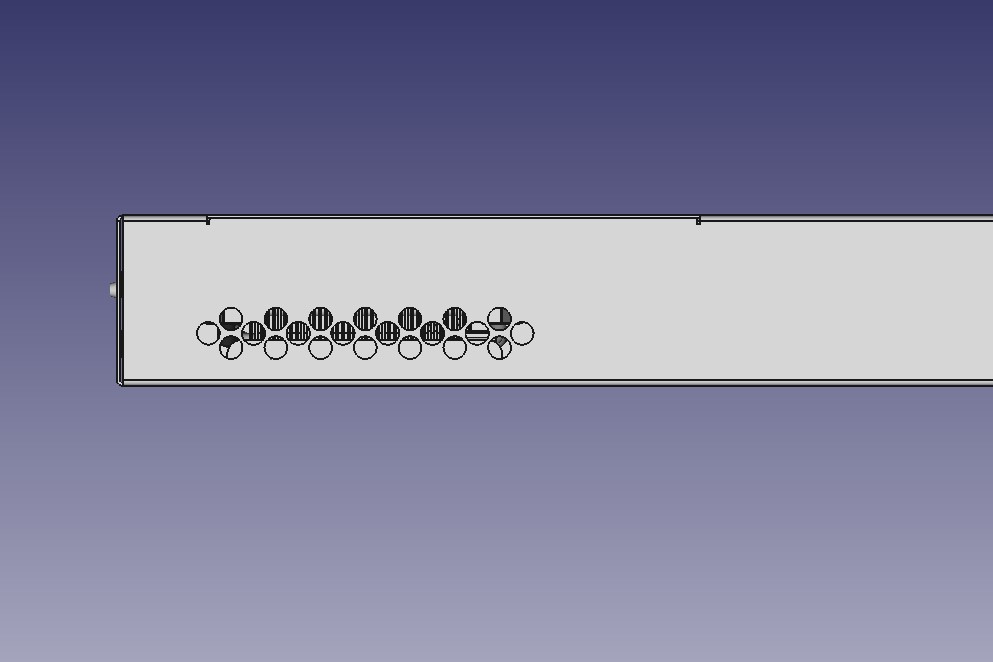

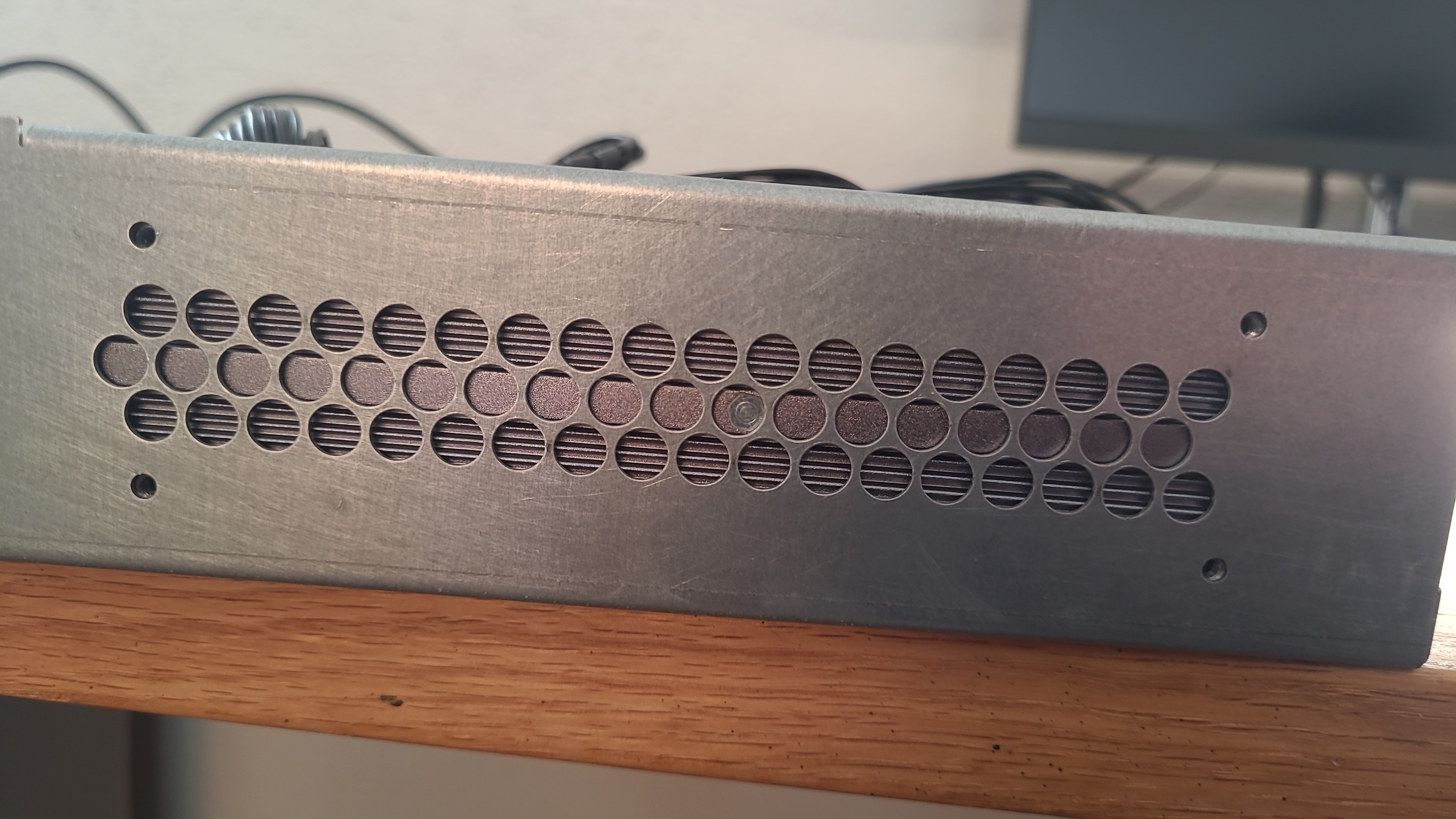

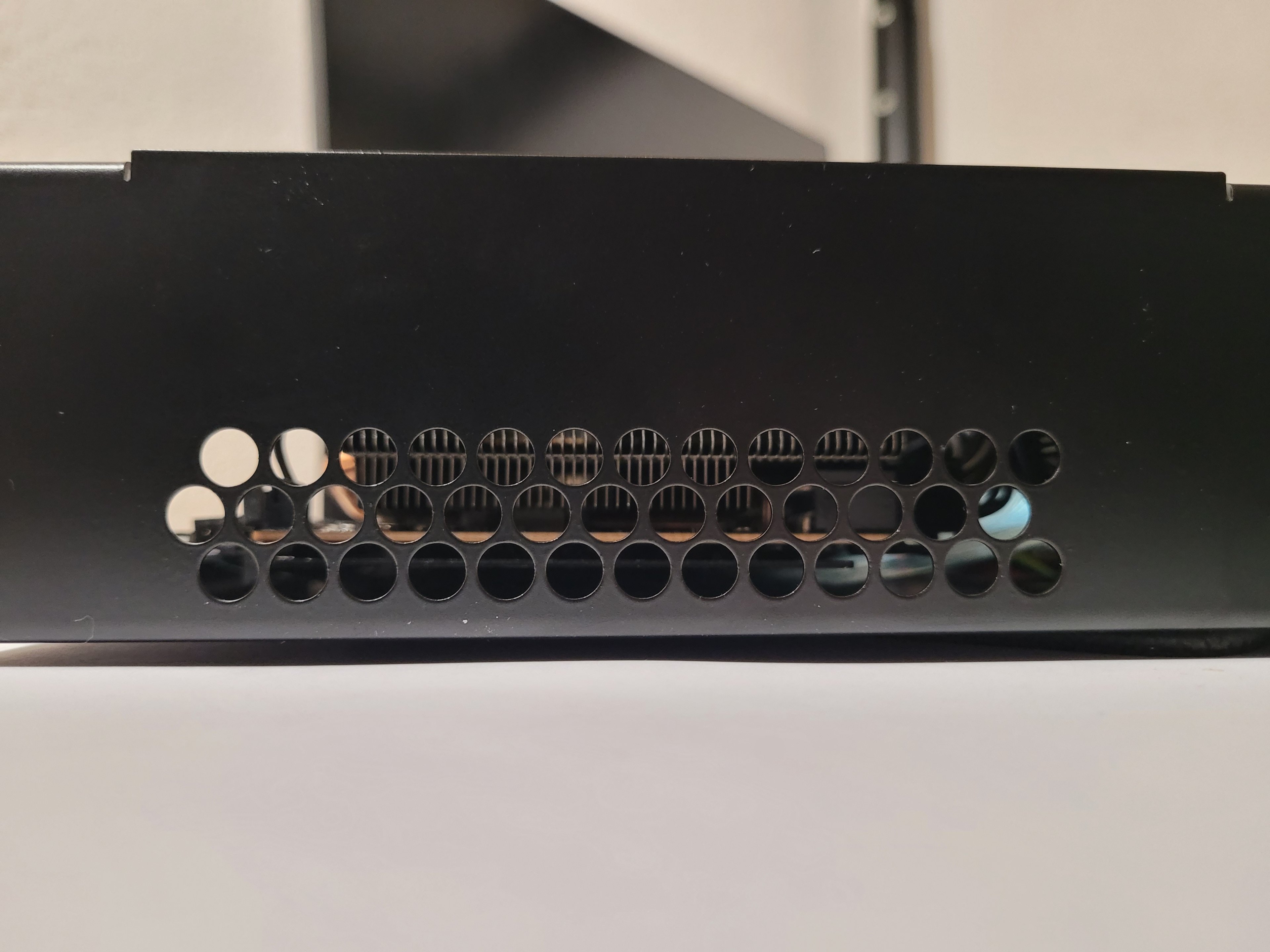

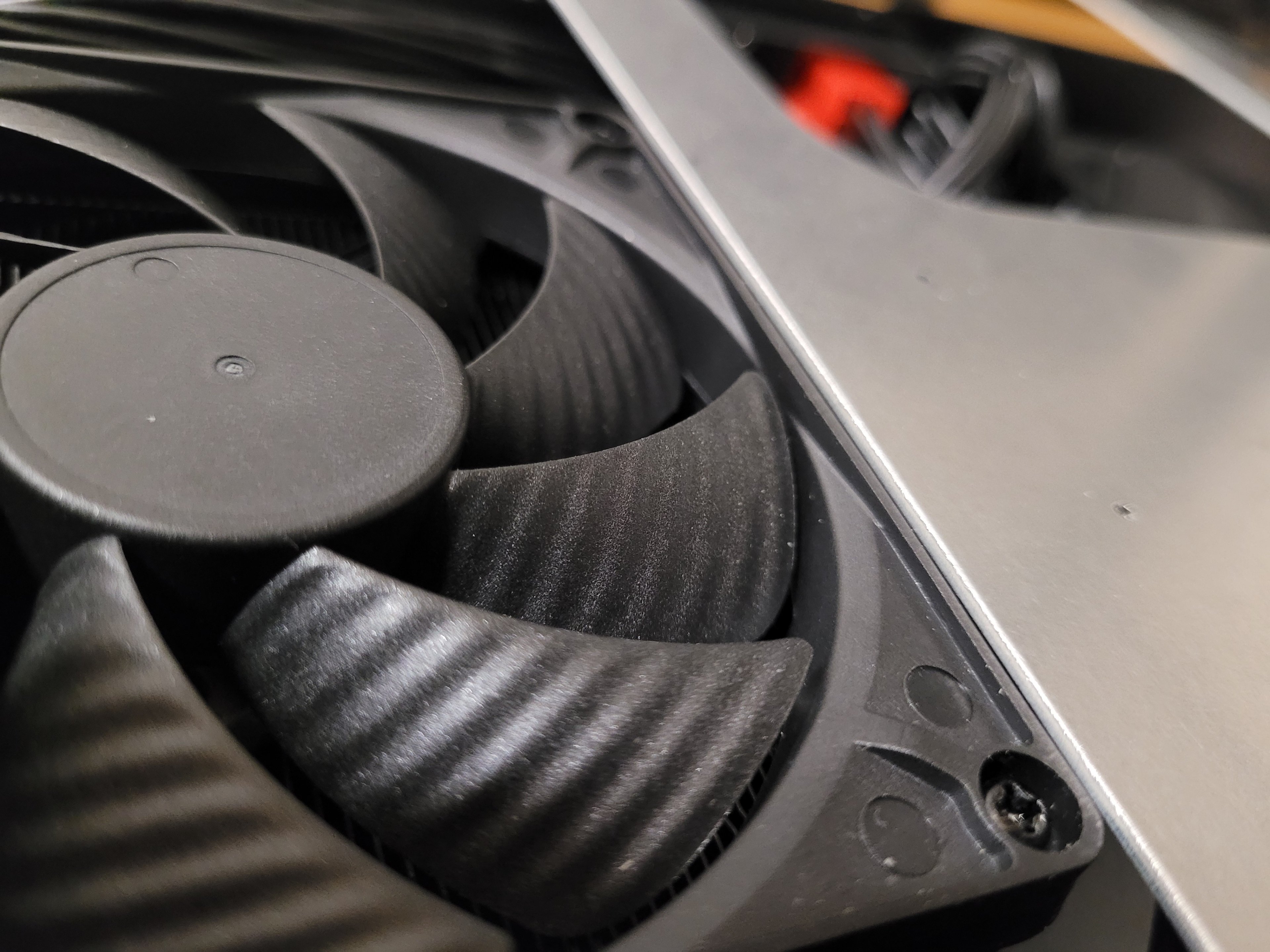

Öffnungen für die Grafikkarten Abluft und das passiv gekühlte Netzteil:



Wie beim k4.32L (V1.0) soll angepasstes RV5-8 Lochblech als Cover dienen, aber auch ohne ist das eine gute Grundlage für Modifikationen, eigene Cover oder einfach ohne cover?

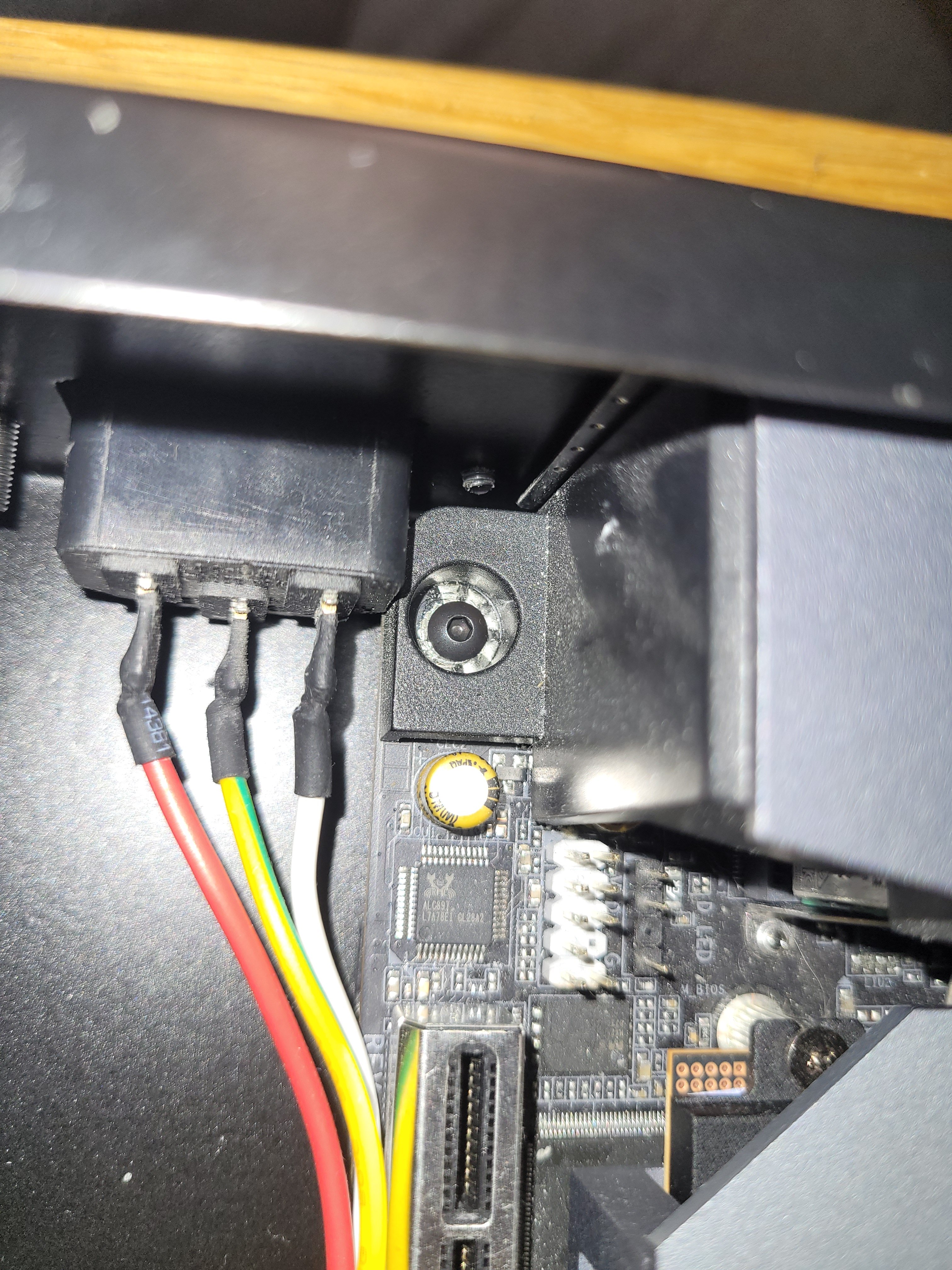

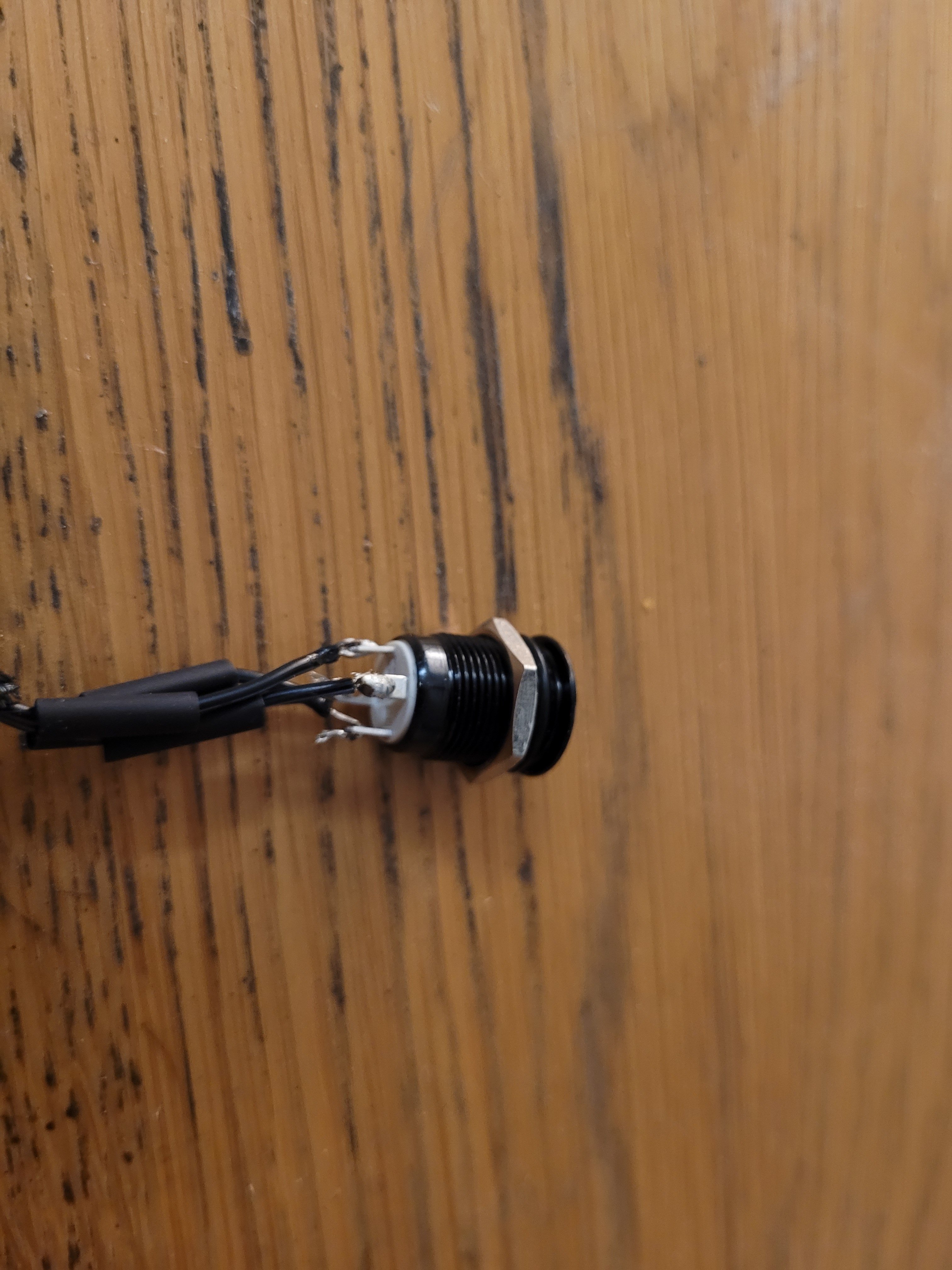

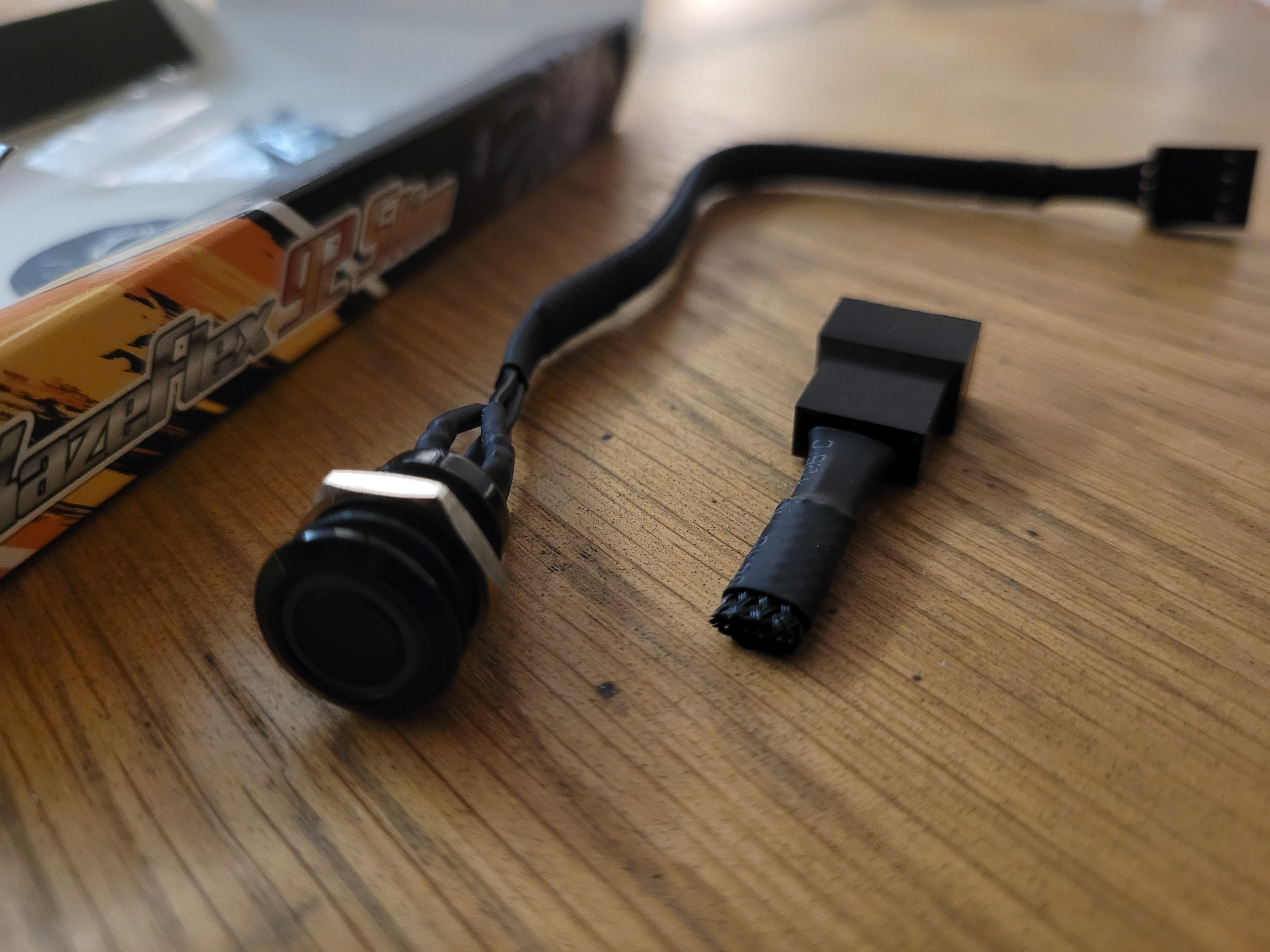

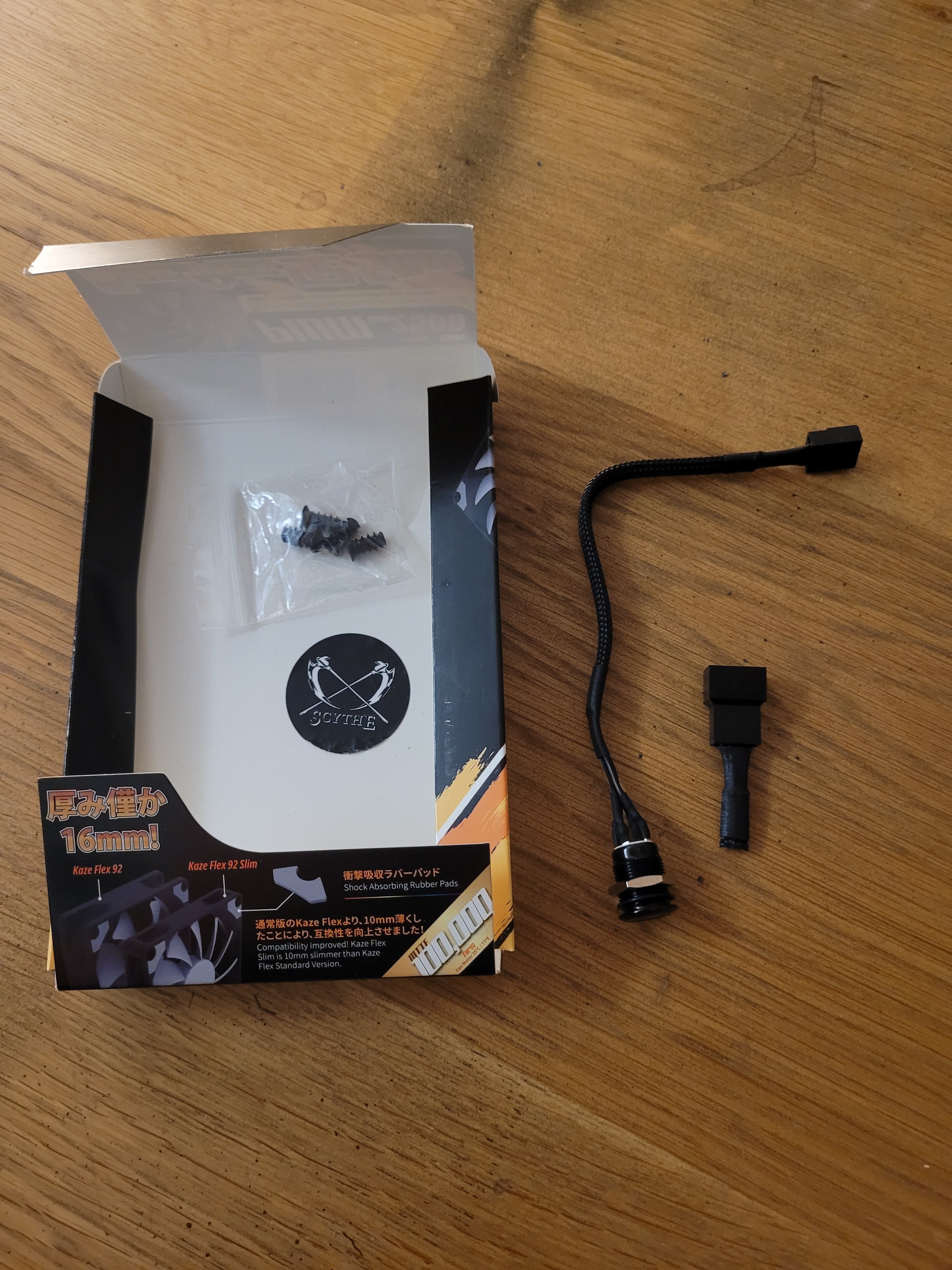

Beim Kaze Flex Slim ist eine 4 Pin PWM Verlängerung dabei. Perfekt für PowerSW und PowerLED

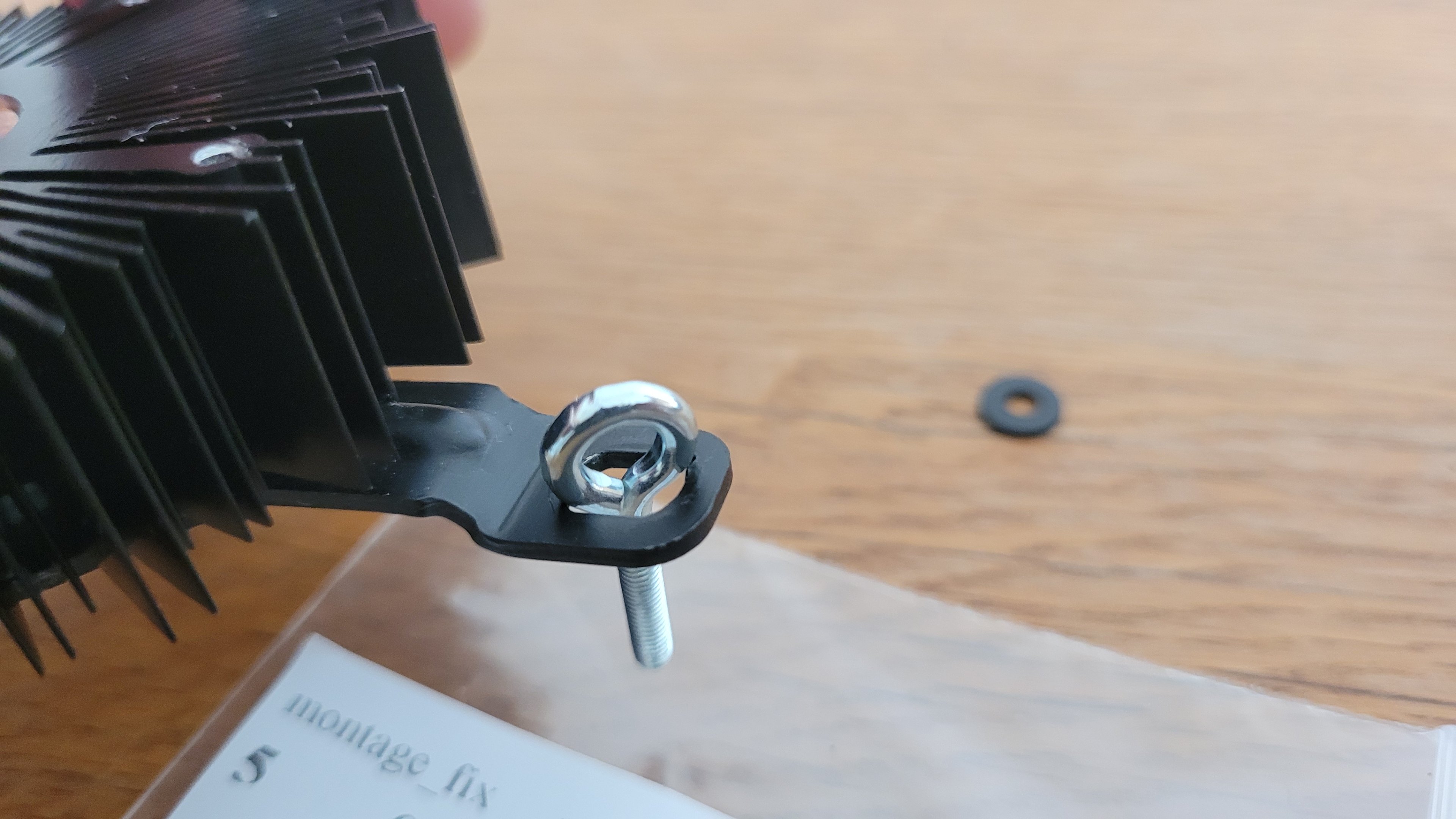

Der ARCTIC Alpine LP passt... im Bild der Alpine 17 LP im k4.32L (V1.0). Je nach konfiguration die leiseste!!! Option. Für unter 10€..., genial wenn man nicht ständig umbaut. Kein LGA1700 Rahmen (~10€) nötig da der Anpressdruck genau vordefiniert ist (Pushpins) und die Wärmeleitpaste ist voraufgetragen vielleicht besser als ich es hinbekommen würde.

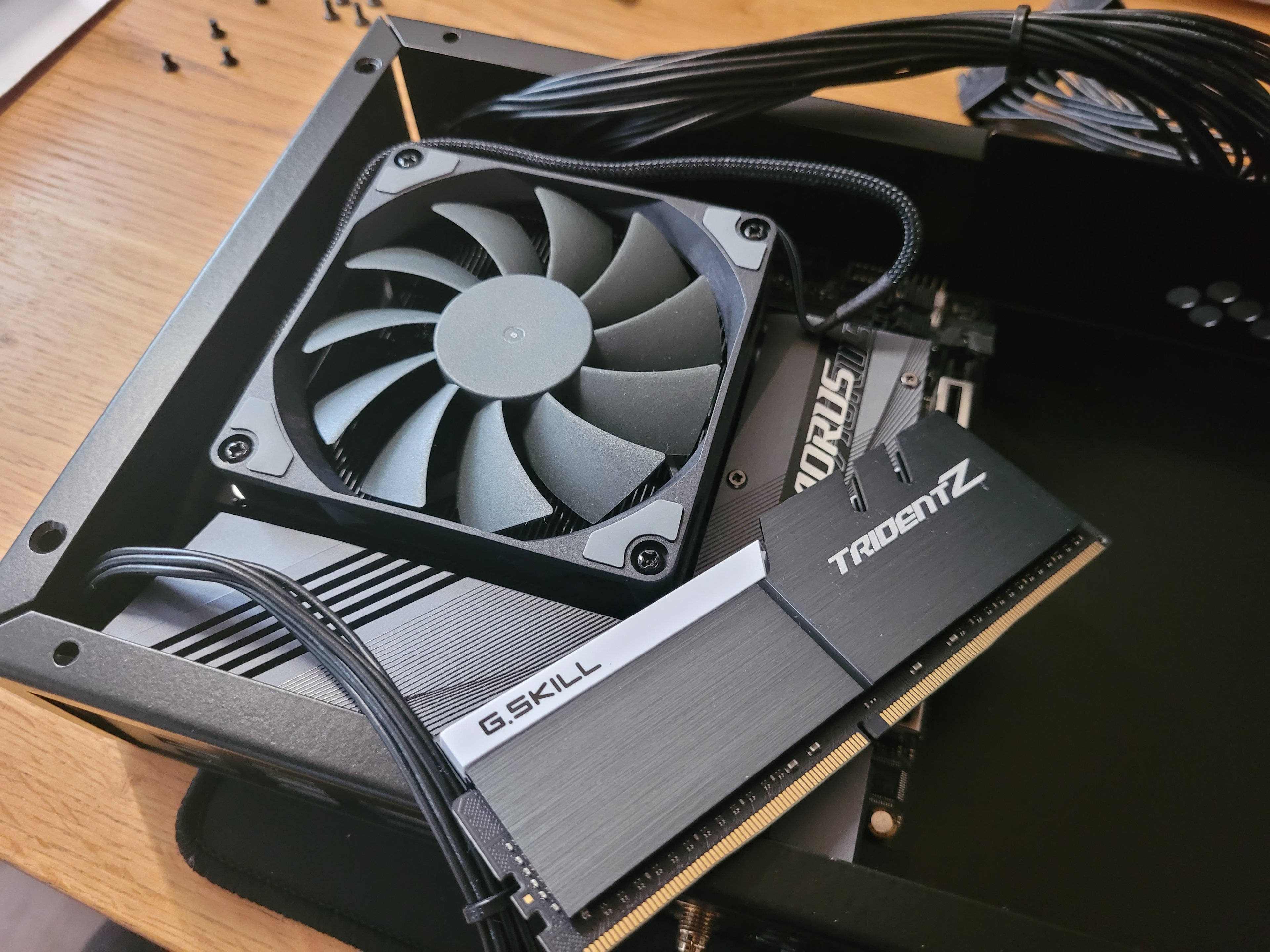

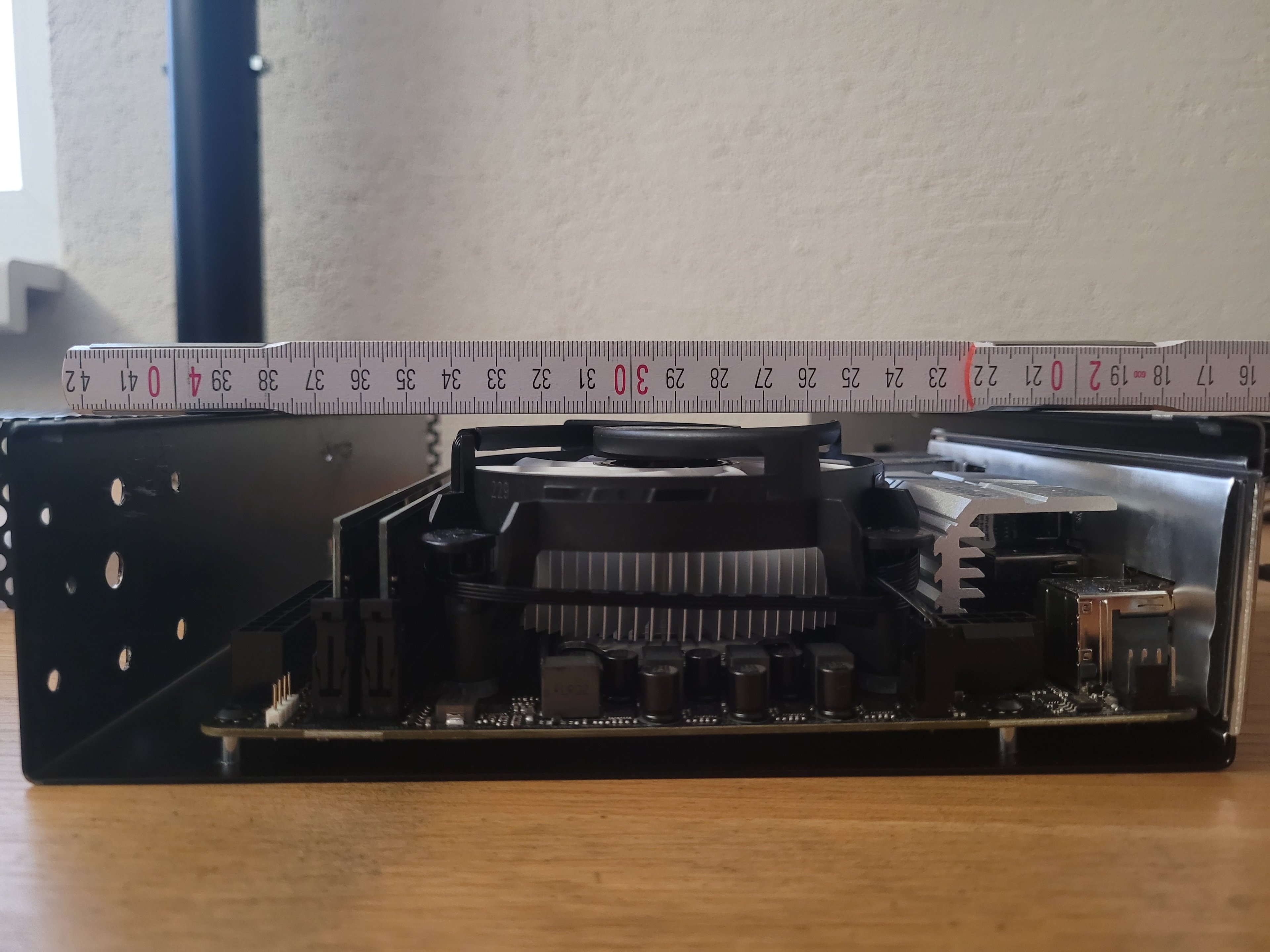

Der be quiet! Pure Rock LP ist fast plan mit der Außenseite von einem 1mm Cover. Wahrscheinlich nichts für das k4.32L (V1.0/1.1), aber perfekt für das k3.93L (V1.0)! Das Cover dort war eigentlich nur zur Montage vom Netzteil und sollte möglichst universelle Öfnungen haben um später nochmal dünnes Holz oder Acryl darüber zu legen welches dann leicht/günstig austauschbar wäre und genau an die Konfiguration angepasst werden könnte bzw. Personalisiert... Aber das sieht schon ohne sehr gut aus und der Kollege der mir ein k3.93L abnimmt möchte es gerne so lassen



[k0n]

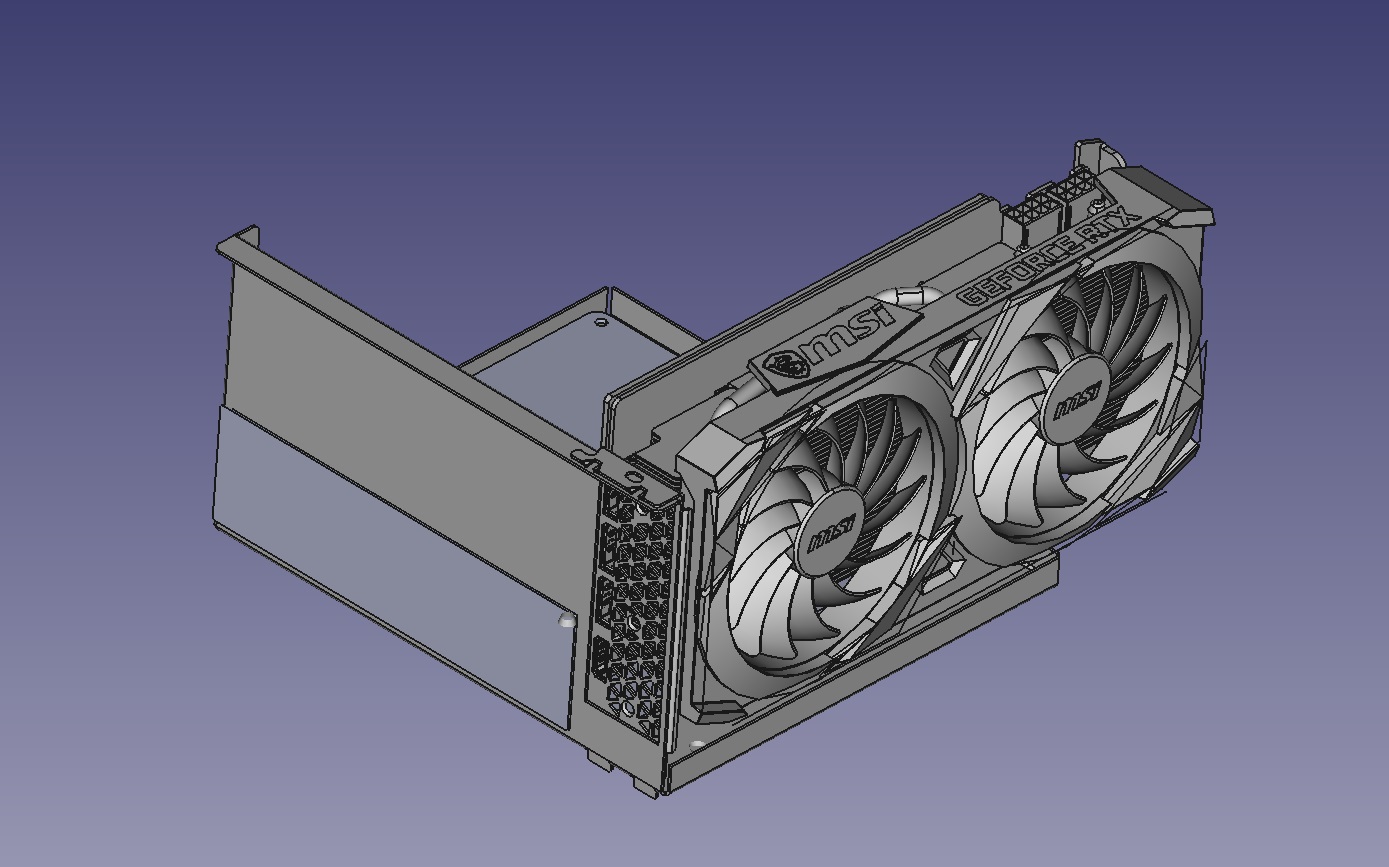

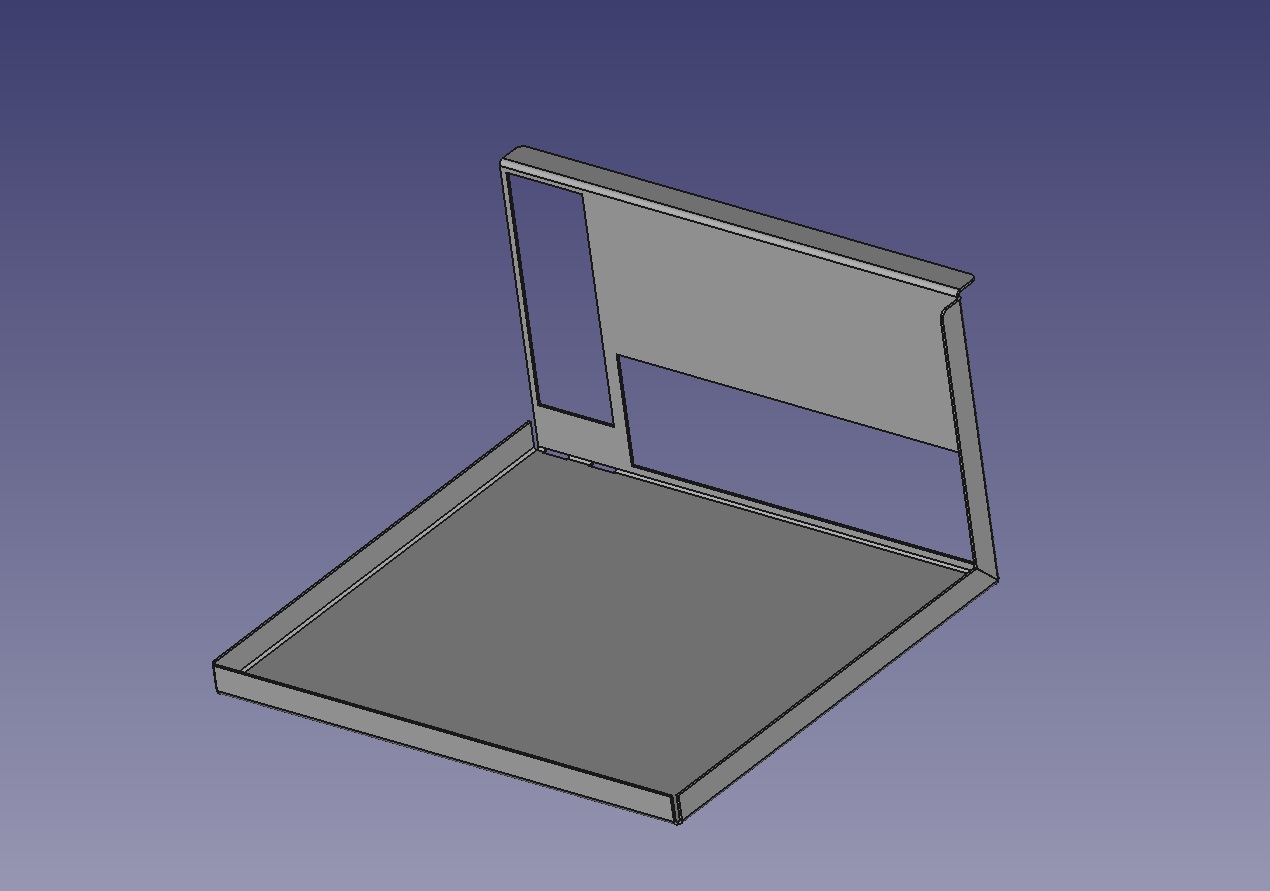

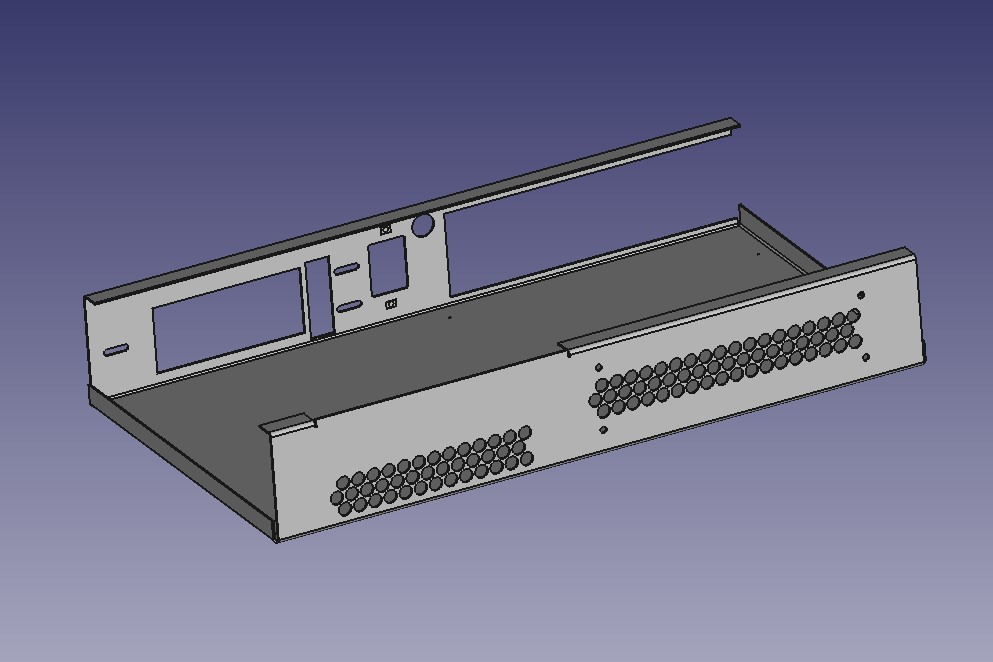

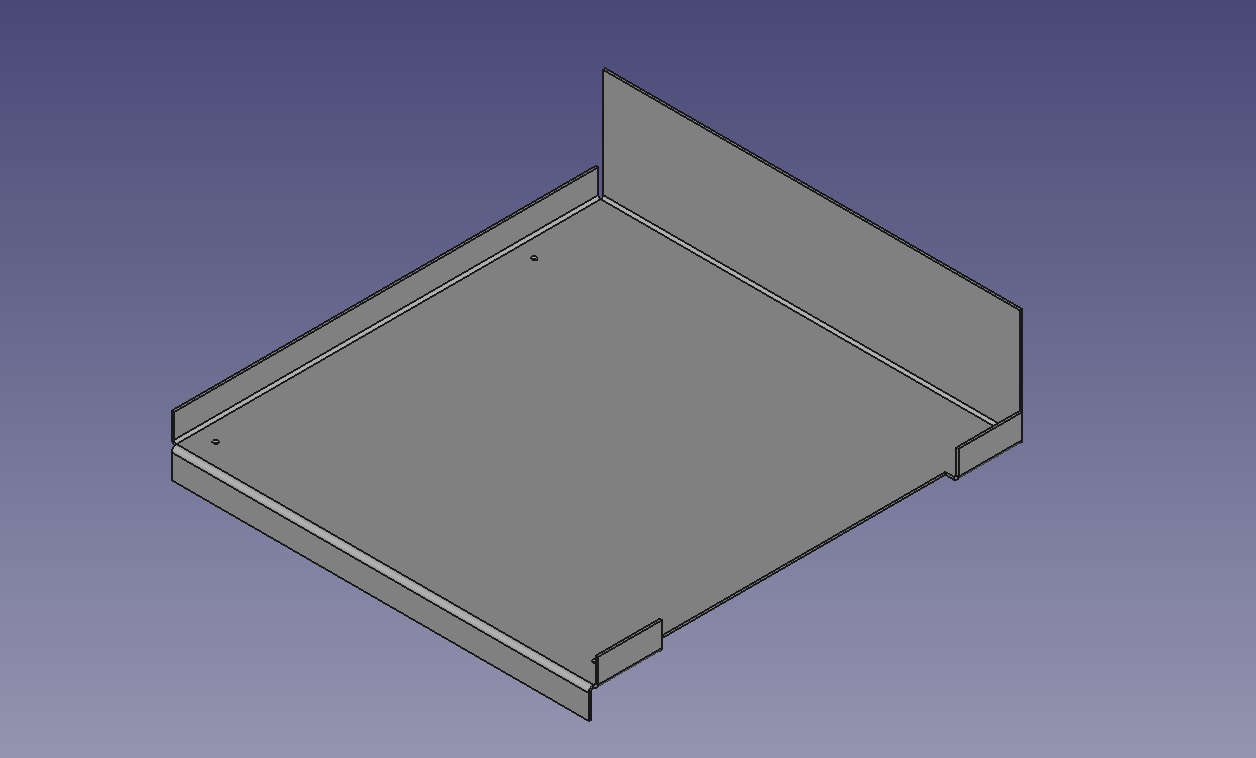

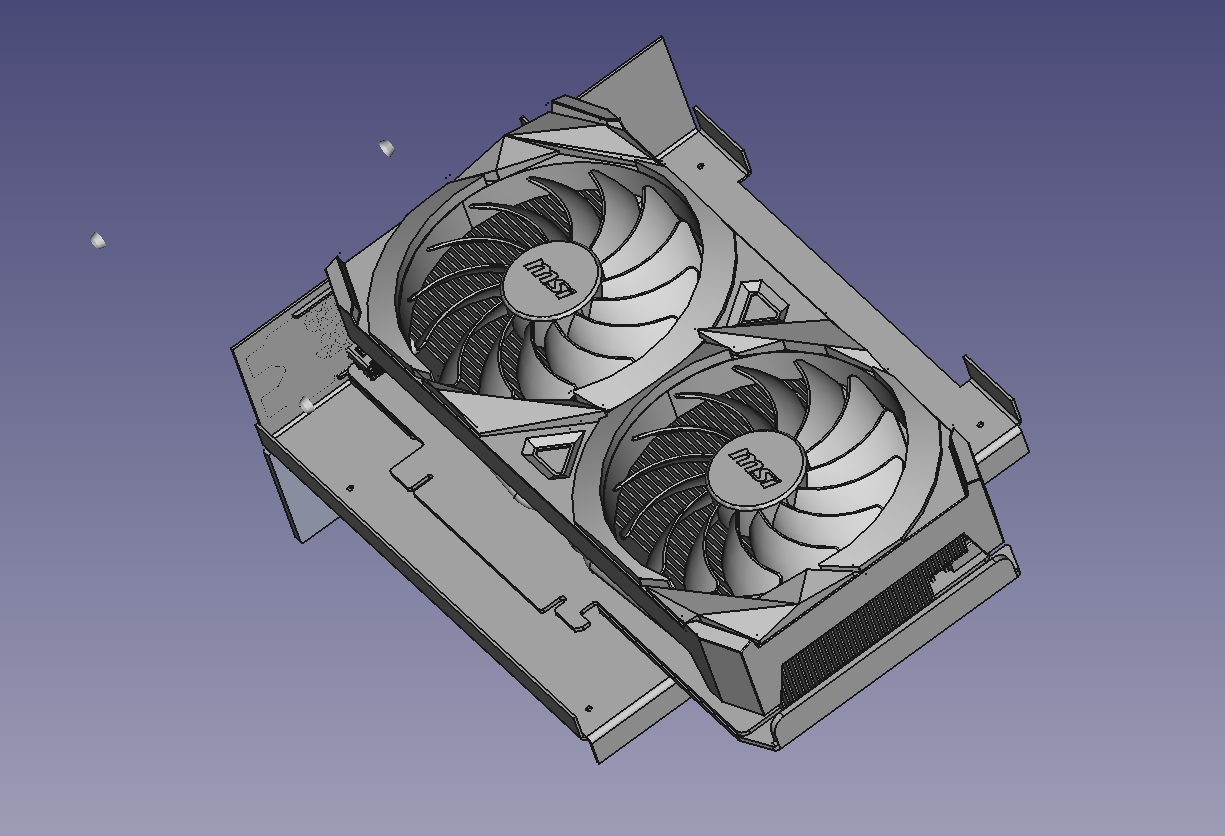

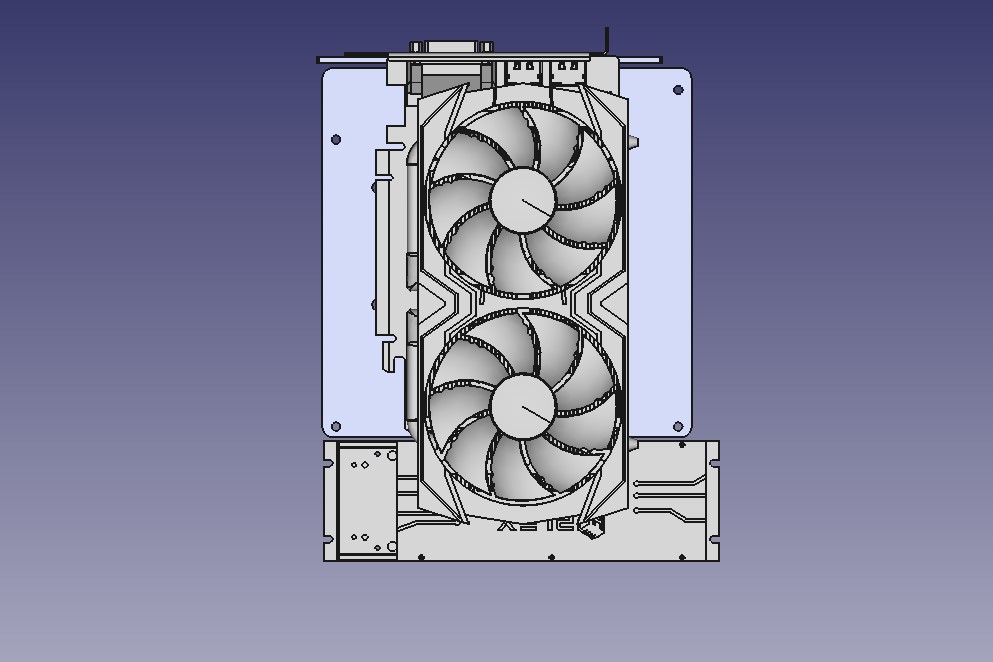

Ich möchte eine Basis für ein Klassisches- und eine für ein Sandwichlayout fertigen lassen. Besteht daran Interesse?






Oder Vorschläge? Ziel ist es damit möglichst einfach die verschiedensten Custom Gehäuse herzustellen. Mit Hausmitteln



[AGB-Leser]

Die Dateien kannst Du ja hier einfach hochladen. Wer das braucht, kann sich das dann einfach runterladen



[k0n]

@AGB-Leser ...die Idee ist dass sich der Stückpreis reduziert. Eins kostet fast soviel wie zwei z.B. ...~4 werde ich jeweils bestellen ob sich noch einer anschließt oder nicht. Reichen würden mir momentan jeweils zwei.

Die Maße können auch nicht ganz hinhauen... ich finanziere am besten ein zwei Prototypen und dann bekommst du die finale Datei... xD



[AGB-Leser]

Achso. Also ich persönlich brauche es nicht, aber vielleicht findet das ja noch ein anderer



[k0n]

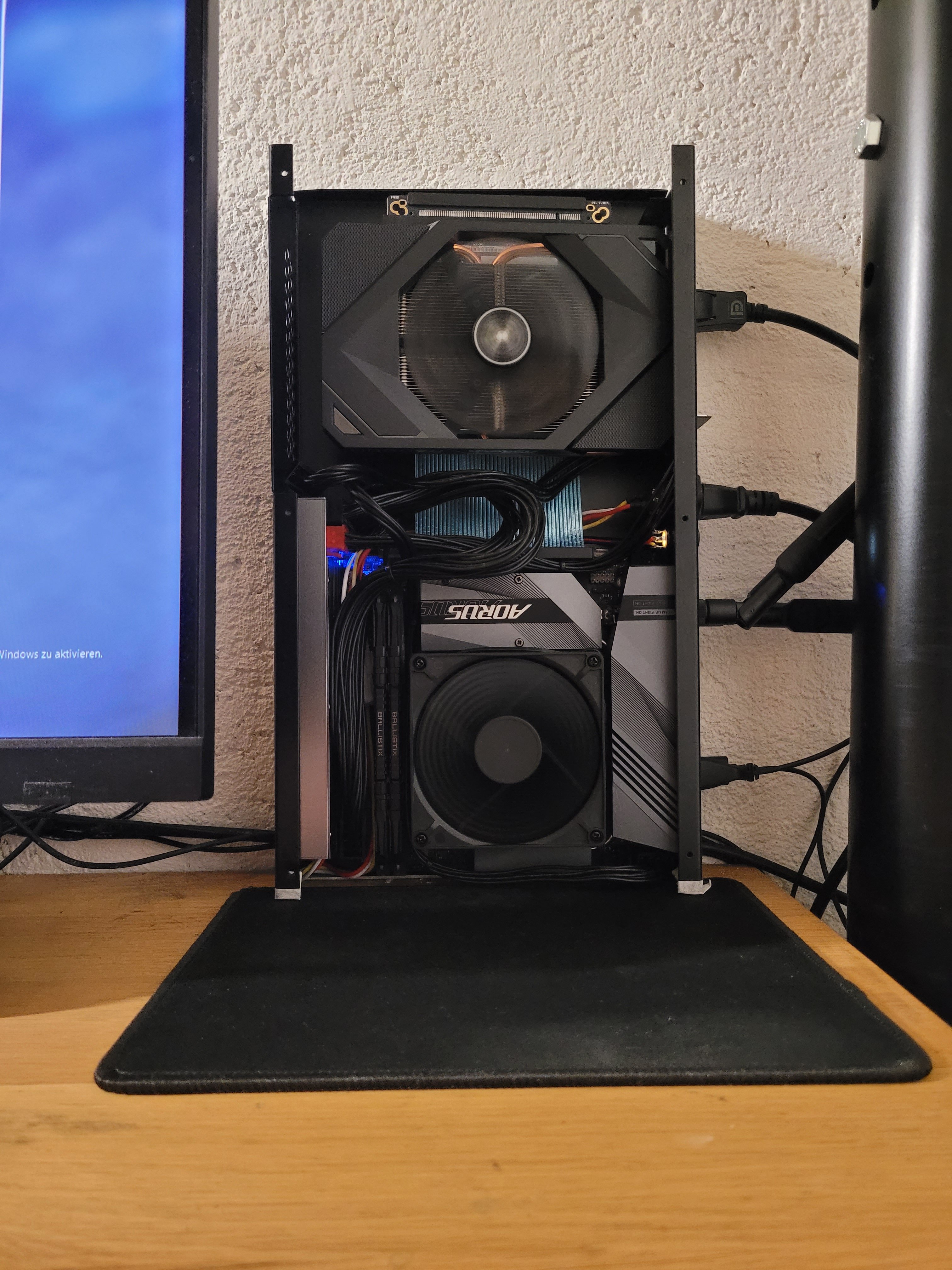

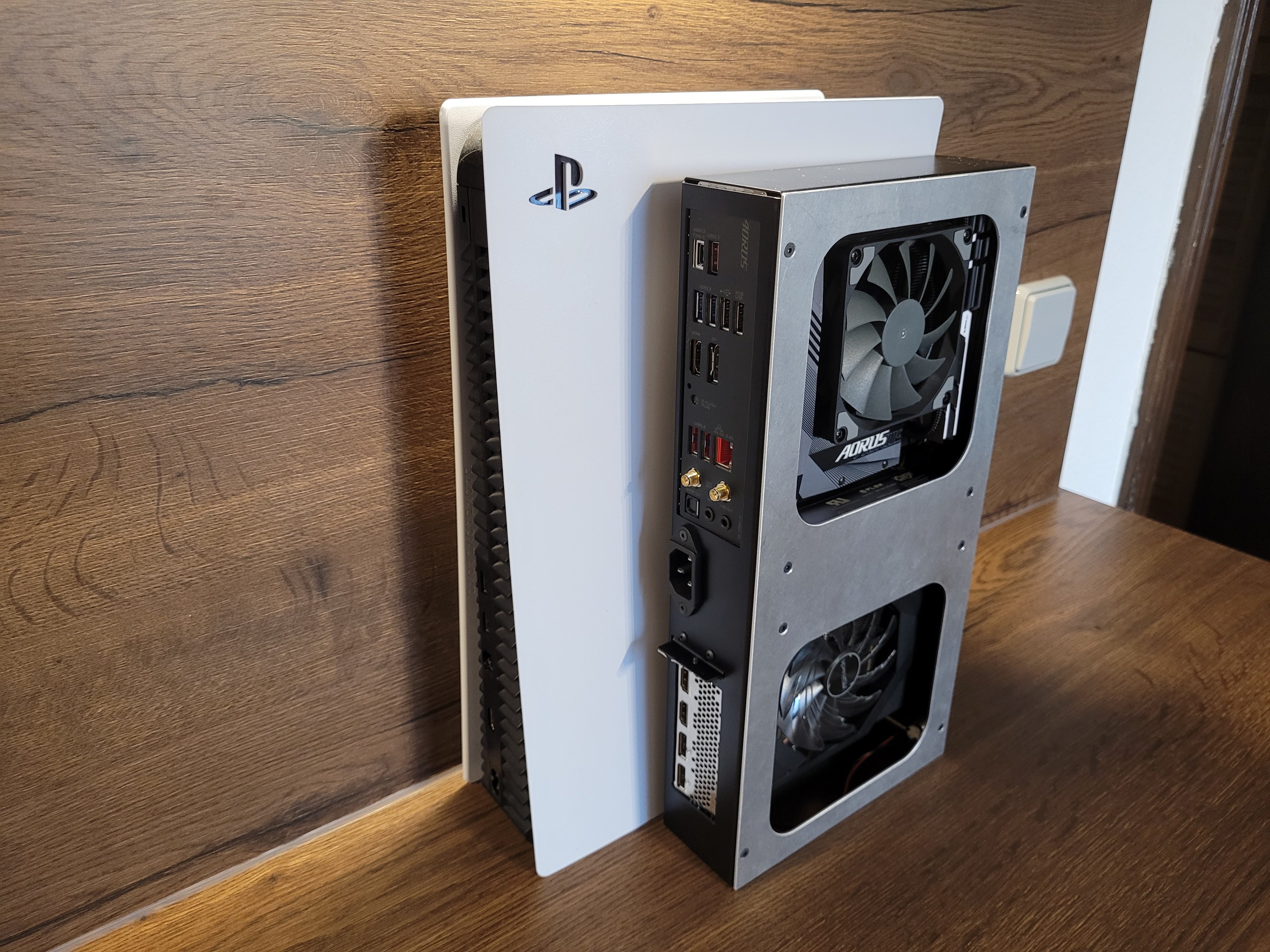

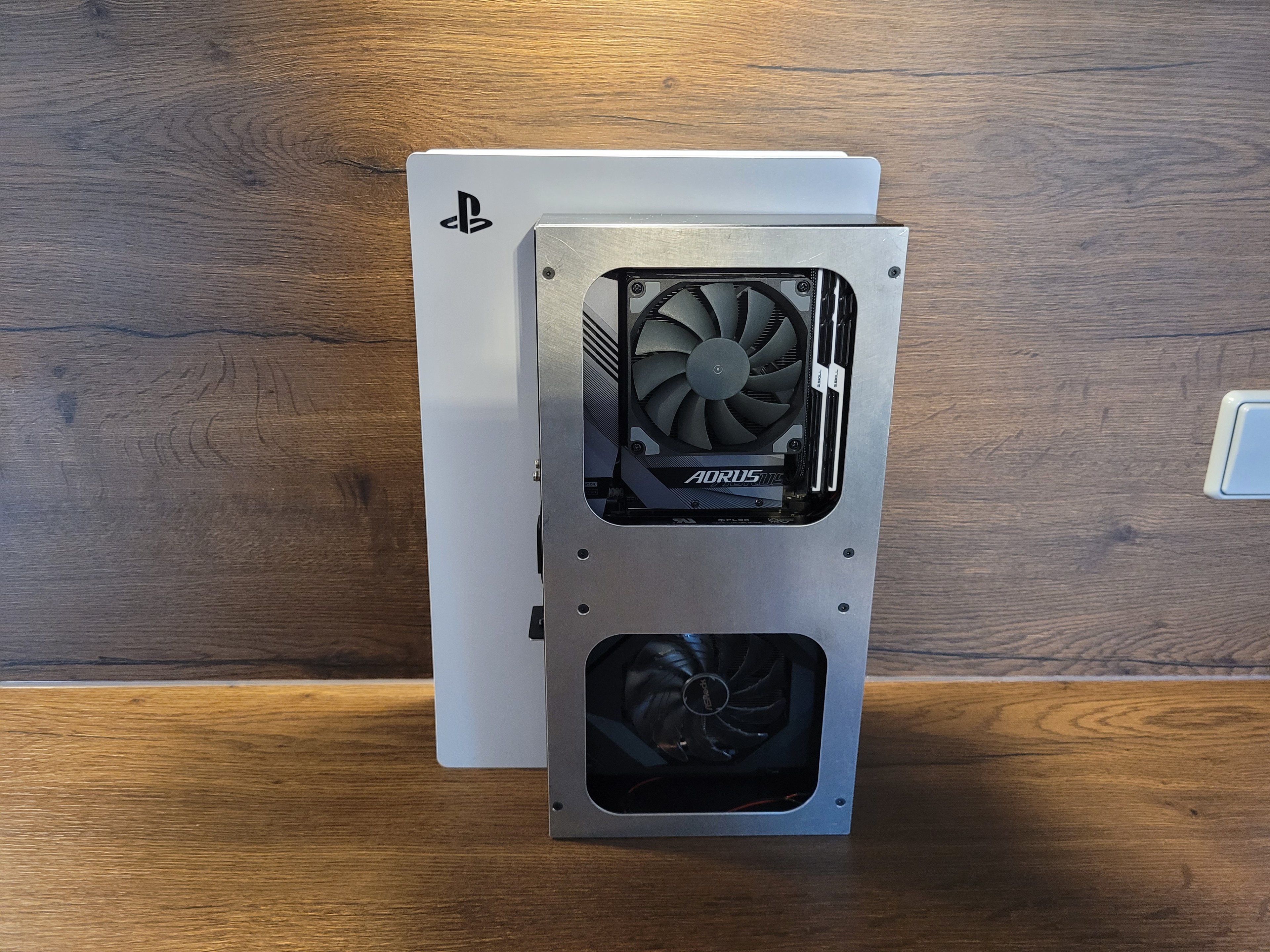

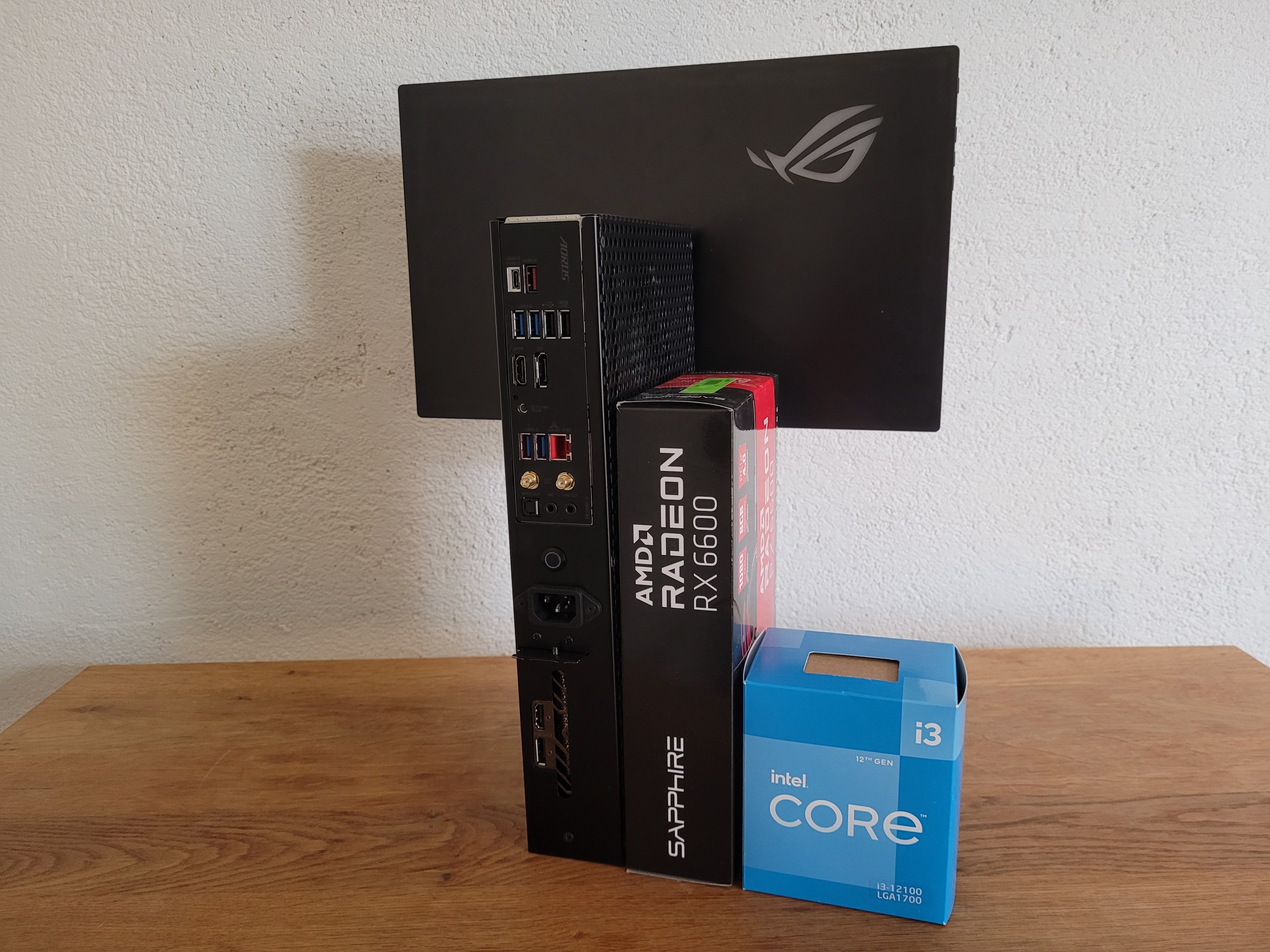

Kleines Update, das zweite 3.93L behalte ich für mich selbst. An diesem Rechner will ich jetzt nicht mehr rum basteln. Er soll jederzeit Einsatzbereit sein xD... Ein zweites Board (i3 13100) und eine ARC A380 liegen zum rumprobieren bereit.

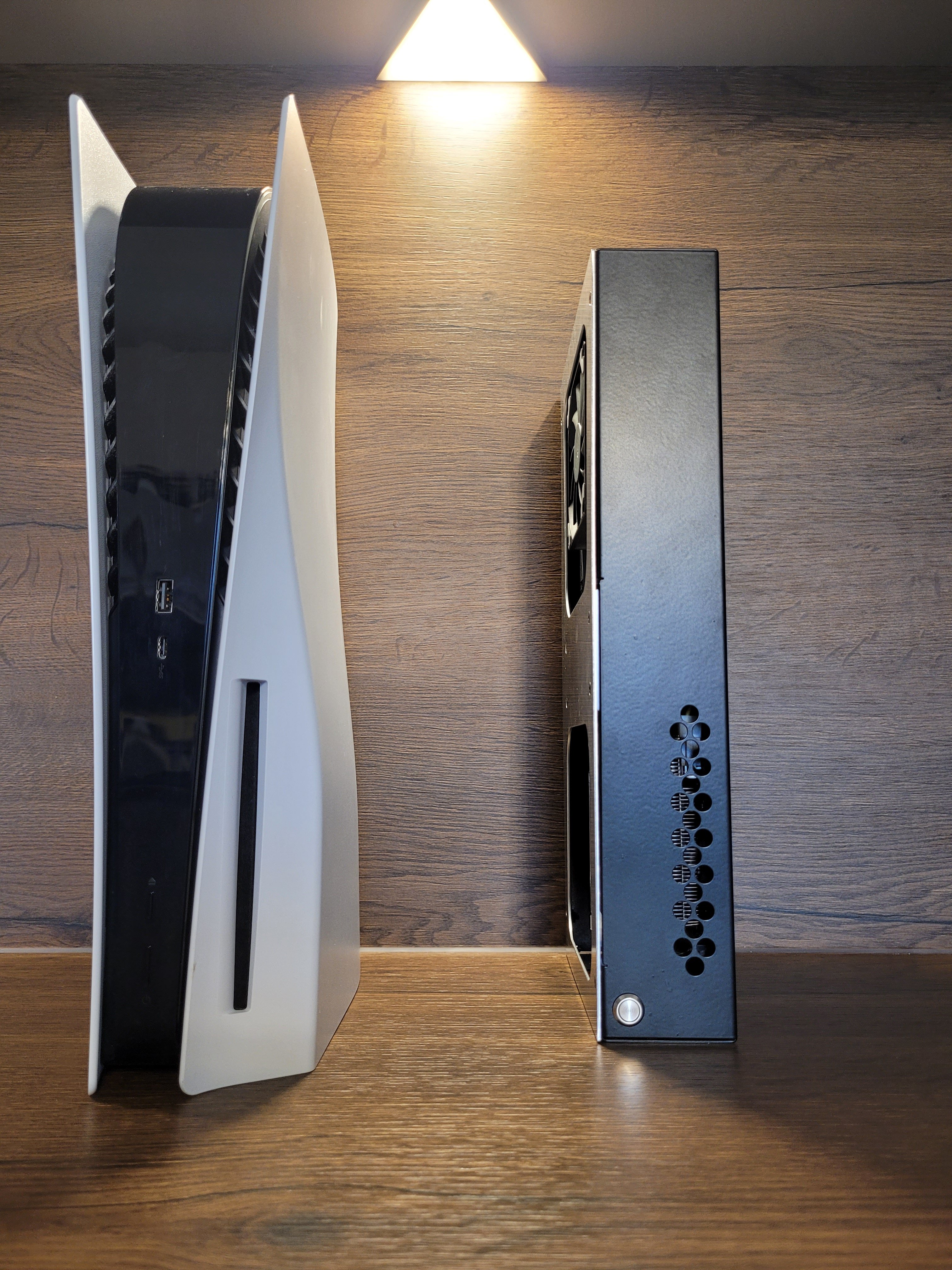

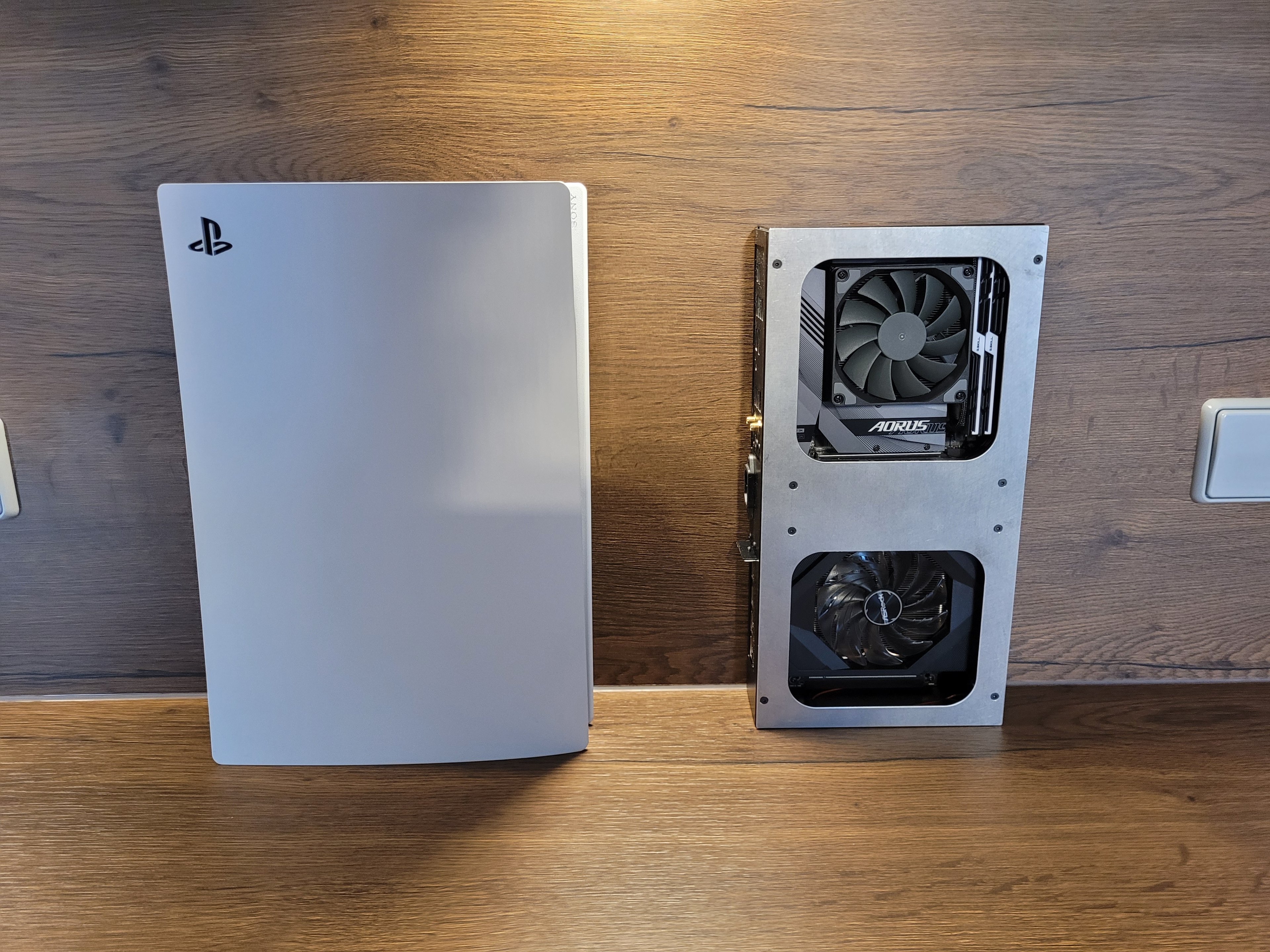

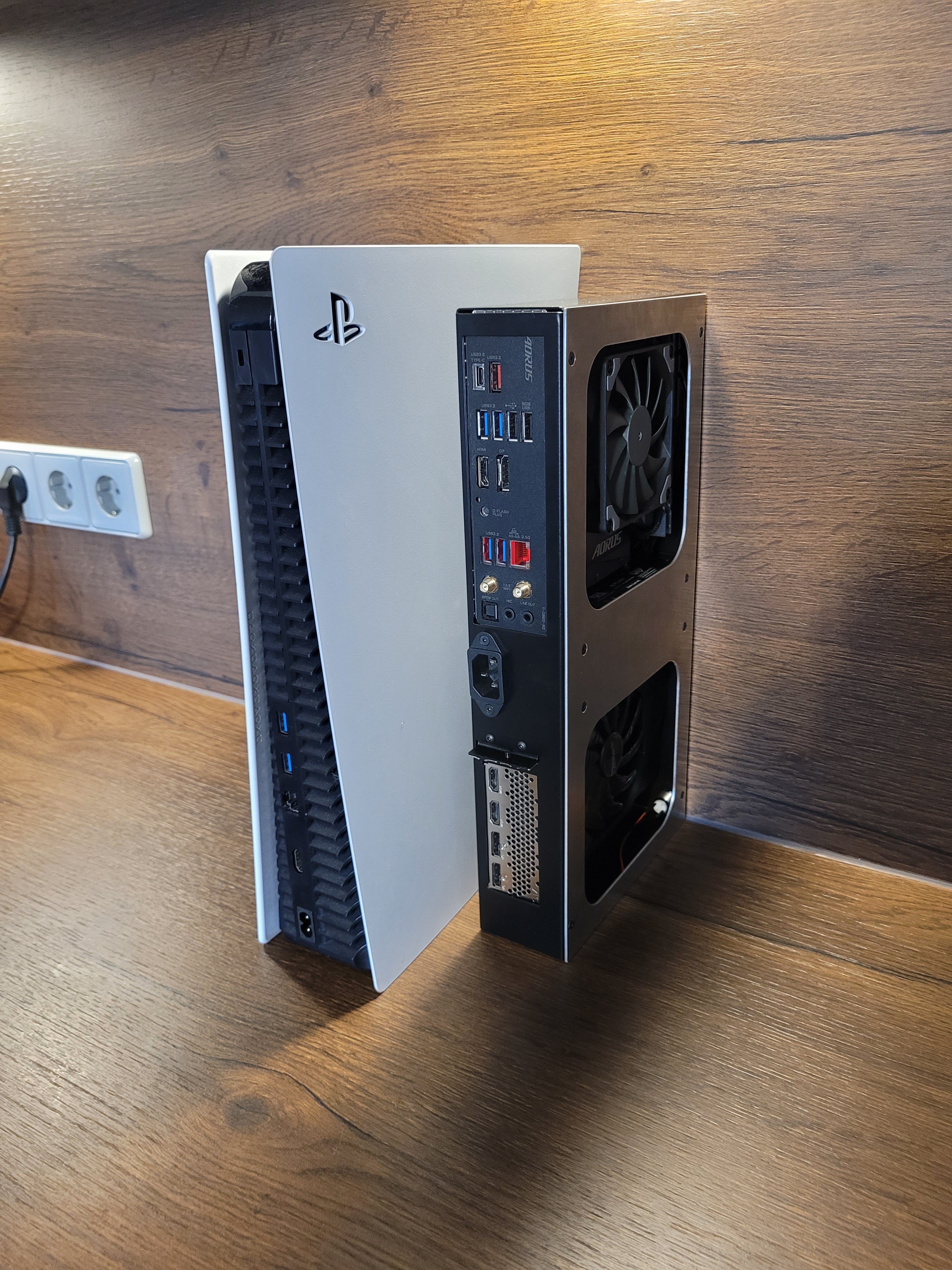

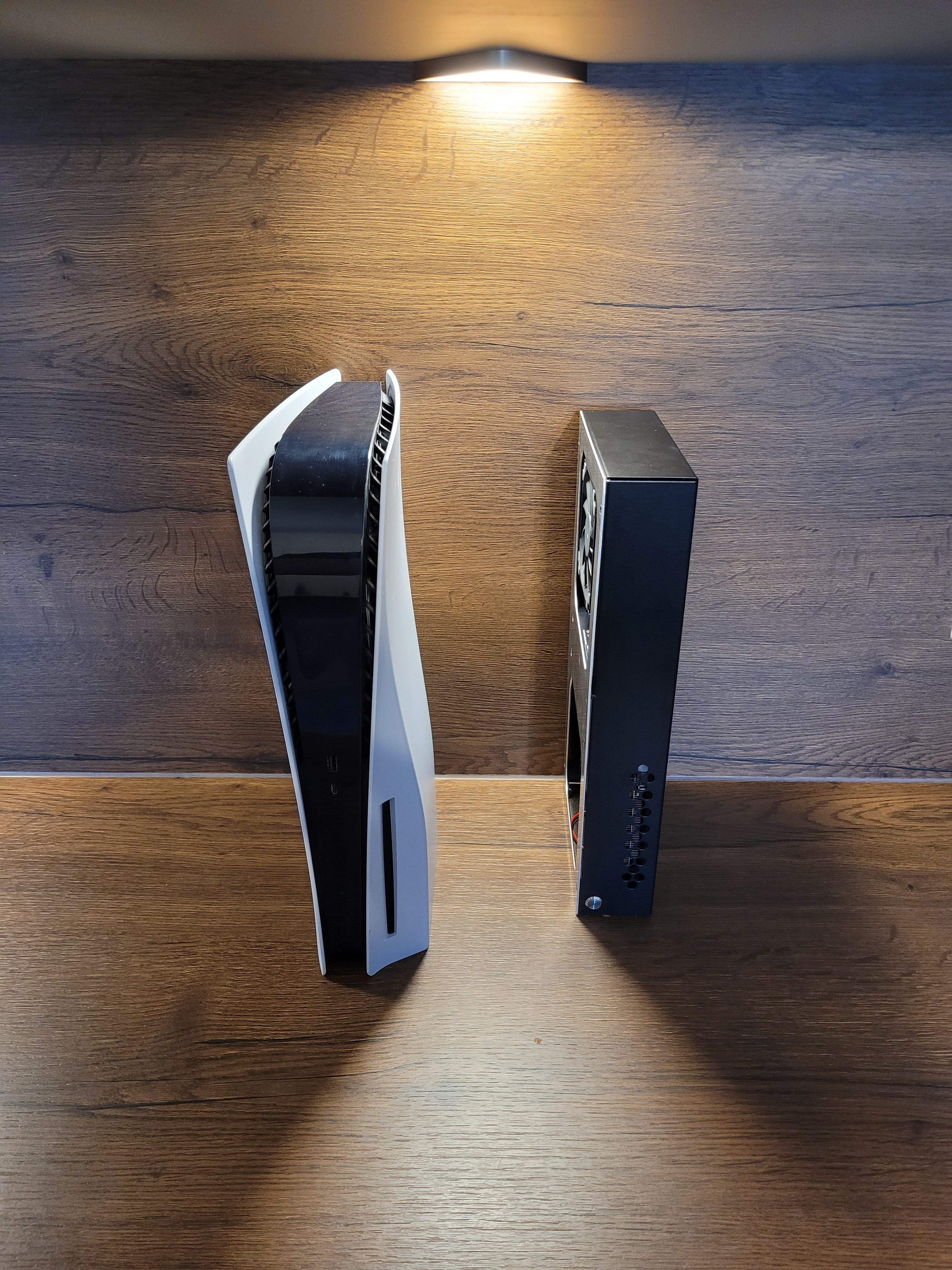

(Nicht meine PS5.)

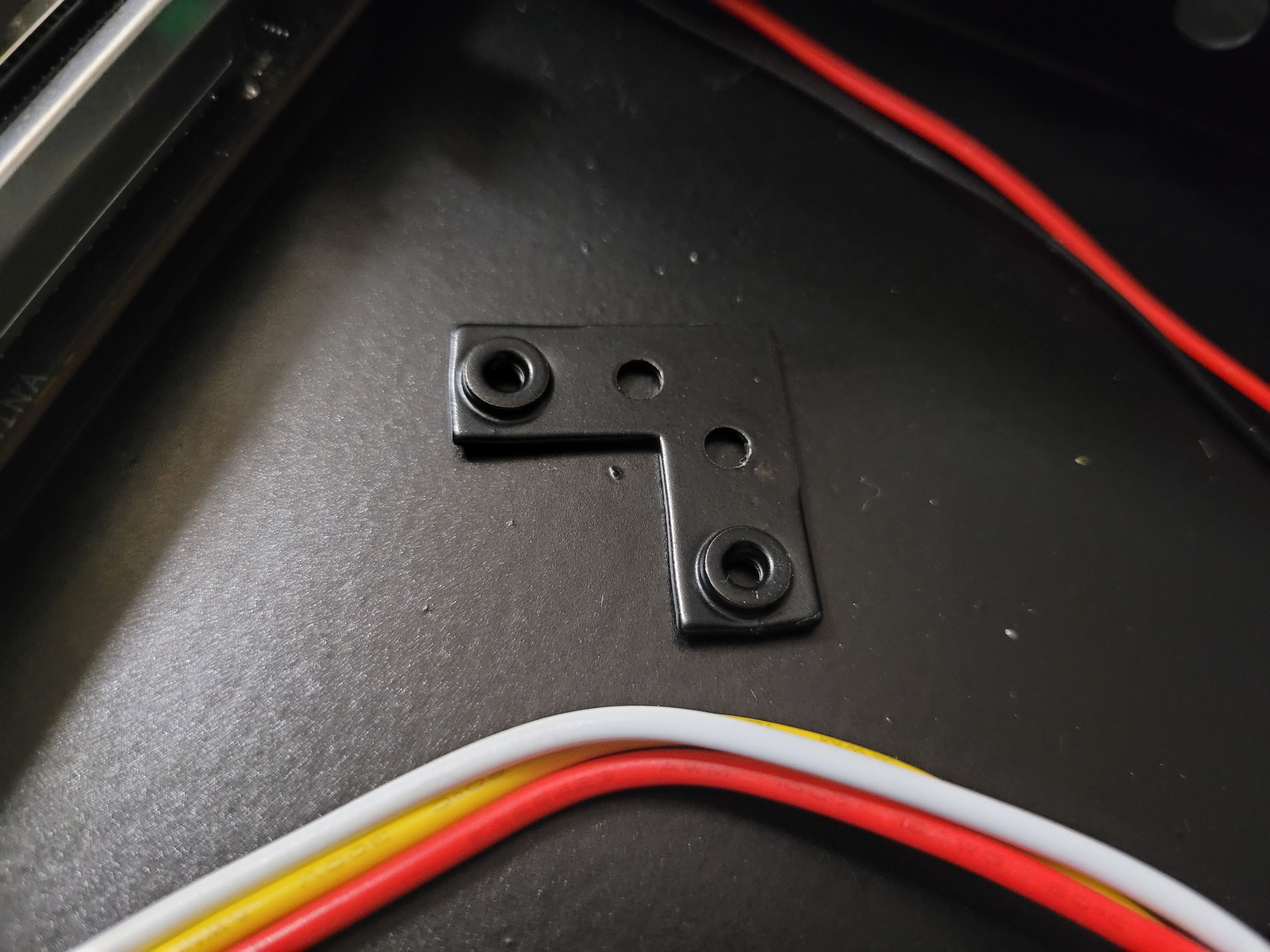

Viele ähnliche Bilder (konnte mich für keins entscheiden)... davor war ich beim Zusammenbau zu sehr beschäftigt für mehr Fotos. Diese Winkel habe ich im Baumarkt gefunden und jeweils zwei Einpressmuttern eingepresst/pulverbeschichtet. Jede Ecke hat einen solchen Winkel die erste Schraube verbindet Winkel und Seite 1 die zweite Winkel, Seite 2 und das Cover.



[D.S.i.u.S.]

Welche RAL Farbe hat die schwarze Pulverbeschichtung? Das muss doch teuer gewesen sein.



[k0n]

@D.S.i.u.S. Nee, ist selbstgemacht, RAL 9005: https://www.amazon.de/Pulverlack-Pu...681547664&sprefix=powderc,aps,88&sr=8-10&th=1
