Kein slot für soundkarte?!

[Sasori]

Hey liebe community,
ich habe heute eine soundkarte bekommen(creative 7.1 audigy zs 2) doch leider bermerke ich das ich keinen slot dafür habe. Mein mainboard ist dieses hier ( http://www.hardwareversand.de/DDR3/81331/Gigabyte+B85M-D3H,+mATX,+Sockel+1150.article )Habt ihr eine lösung für mein problem?



[Freak-X]

Schick die Karte zurück.

Aber im Ernst mal: Dein Mainboard HAT PCI.



[Valeria]

Die "creative 7.1 audigy zs 2" ist doch eine PCI Karte, deshalb gehört sie in den 2ten oder 3ten Slot rein.
Oder hat die PCI Überlänge?



[acty]

Vom Slot her dürfte Sie passen

hast ja PCI und PCIe

es sei denn, ie Slots werden von einer Graka verdeckt



[crsye]

Welche Graka hast du denn verbaut? Und warum passt das nicht? Sind da Kabel im Weg?



[Tribo0n]

Erstmal alle googlen.
Die Soundkarte ist eine PCI-e x1 Karte, passt somit nicht auf das Mainboard.

Karte zurückschicken. Andere Soundkarte aussuchen



[Valeria]

Wenn sie eine PCIe x1 Karte ist, passt sie in den PCIe x16 (@4 lanes) port. Also 4ter Slot.



[chrigu]

laut beschreibung deines links "4 x DIMM 240-polig ( 1.5 V ) ¦ 1 x PCIe 3.0 x16 ¦ 1 x CPU ¦ 2 x PCI ¦ 1 x PCIe x16 ( x4-Modus )" hast du zwei pci steckplätze.. welche das sind findest du im handbuch selber.

zum glück ist google kostenlos, sonst würden ein paar user hier laut "abzocke" schreien.



[Sasori]

also die soundkarte hat 2 von diesen spalten und leider haben beide anderen slots nur eine solche spalte daher passt sie nicht. Gibt es keine adapter? ich schicke mal 2 bilder



[Moselbär]

Yep.

Also Karte tauschen oder Board.

Alternativ Graka raus und iGPU benutzen - falls erwünscht - lol.

Aber passen wird sie im "letzten" Slot sicherlich.



[d2boxSteve]

Die "Spalten" sind die PCI Markierungen von früher als noch zwischen 5V PCI und 3,3V PCI unterschieden wurde. Wenn die Karte beide Spalten hat heisst das nur daß sie in alle dieser Slots passt.

Reinstecken und gut ists ...



[Tribo0n]

Sorry, hätte auch mal richtig googlen müssen. Die Karte sollte dann doch in den x16 PCI-E Slot passen. Auch wenn der Slot länger ist als deine Karte.

https://www.youtube.com/watch?v=NWgDe1dth1g

Gruß



[Sasori]

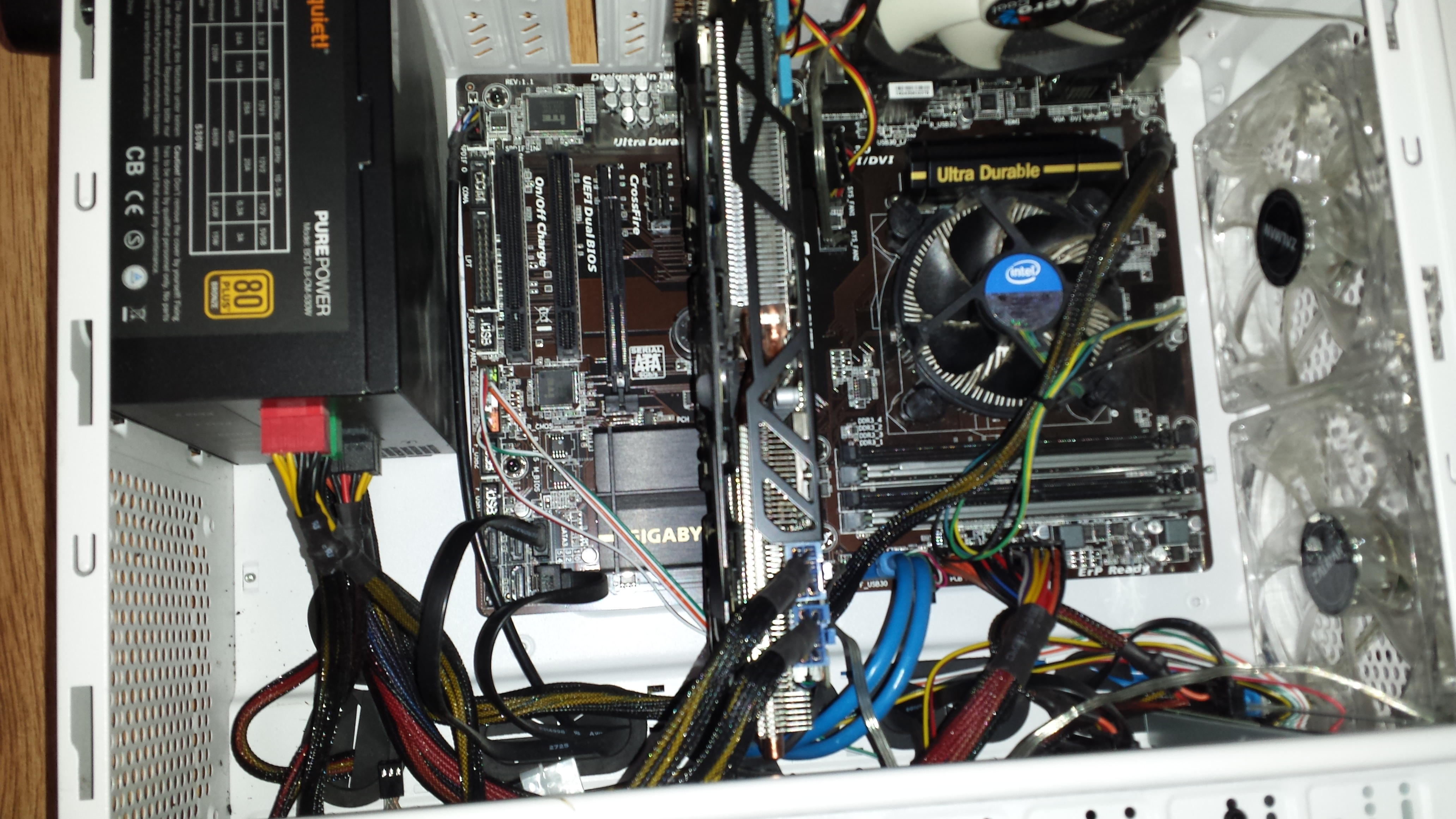

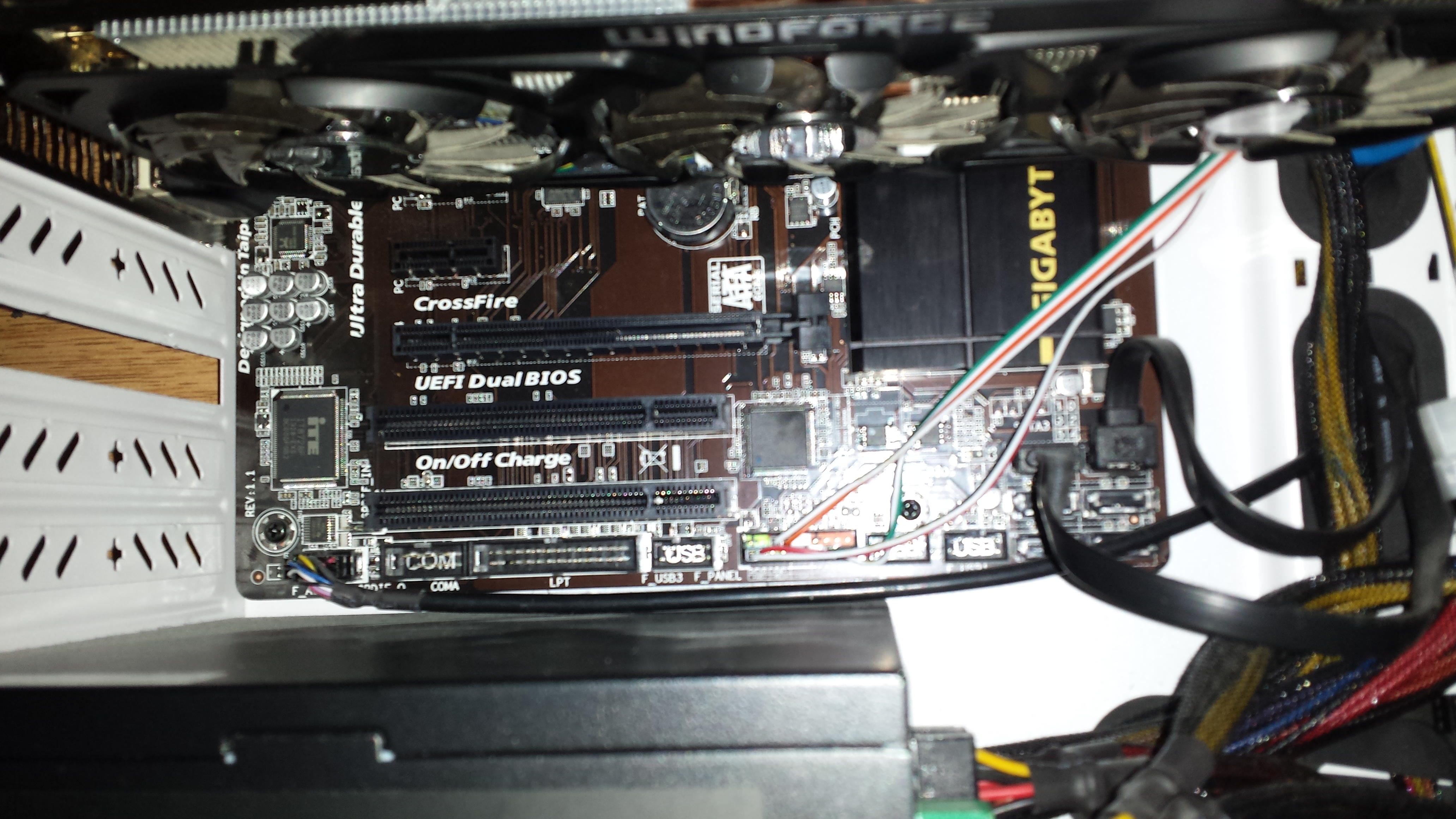

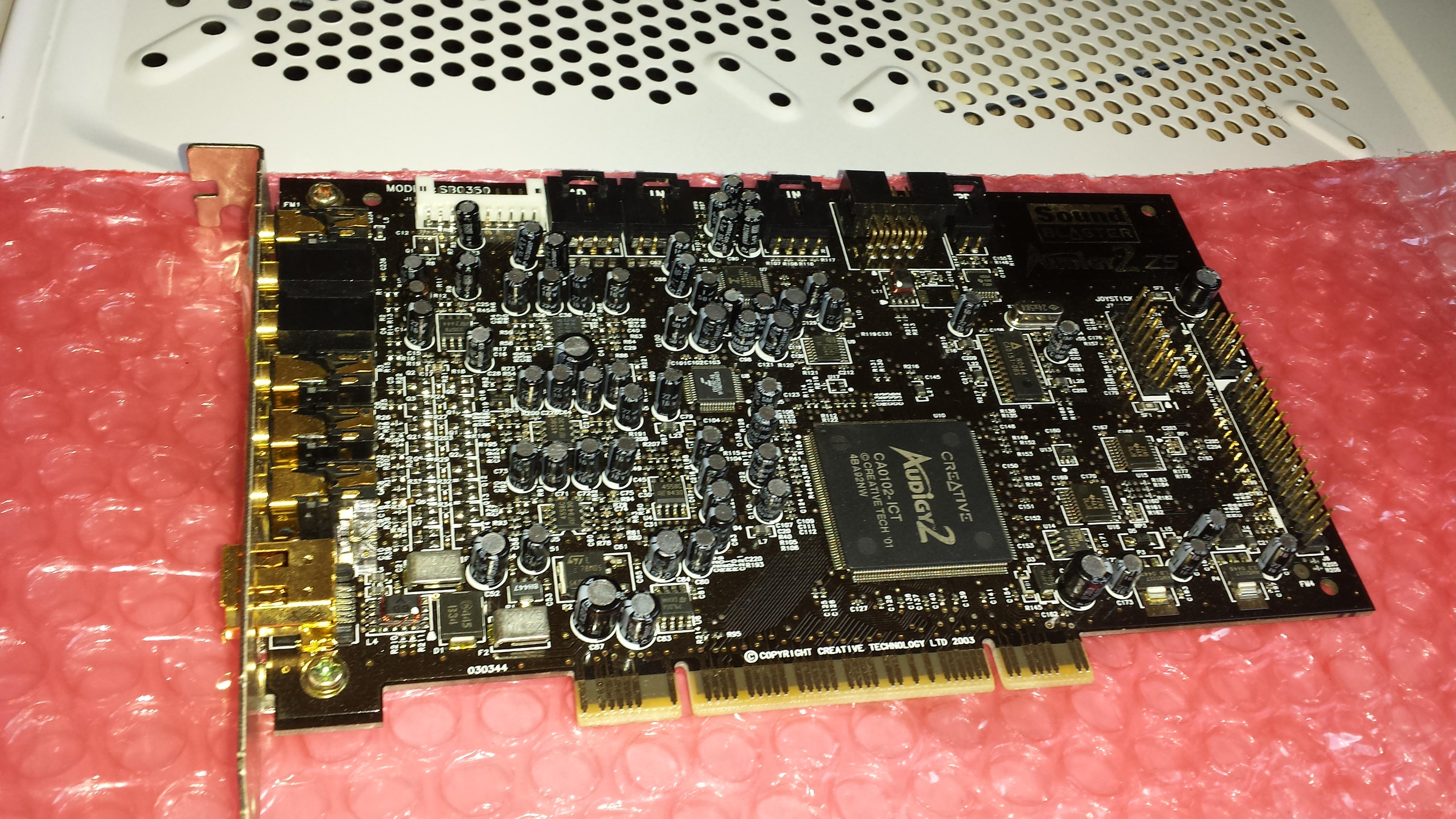

Hier bilder.



[PCTüftler]

Hallo,

das ist aber nicht das Board das du im Startpost verlinkt hast!

Die Karte kannst du in jeden PCIe Slot verbauen, ist kein Problem. PCIe x1 kannst du eben auch in einen PCIe x4 oder in x16 Slot betreiben.

Die SK ist also doch eine PCI Karte, auch hierfür sind Steckplätze vorhanden.



[Valeria]

Also doch eine PCI Karte....
Das ein dein Mainboard? Das ist aber nicht das verlinkte...

Steck die Karte in den vorletzten oder letzten Slot.



[SpartanerTom]

Die beiden "Spalte" sind wie d2boxsteve schon gesagt hat für die Unterscheidung zwischen 3,3V und 5V.

Pack die Karte einfach in einen der Slots unterhalb der Aufschrift "UEFI Dual BIOS".



[Sasori]

passt ja nicht wegen disem ersten spalt



[AdoK]

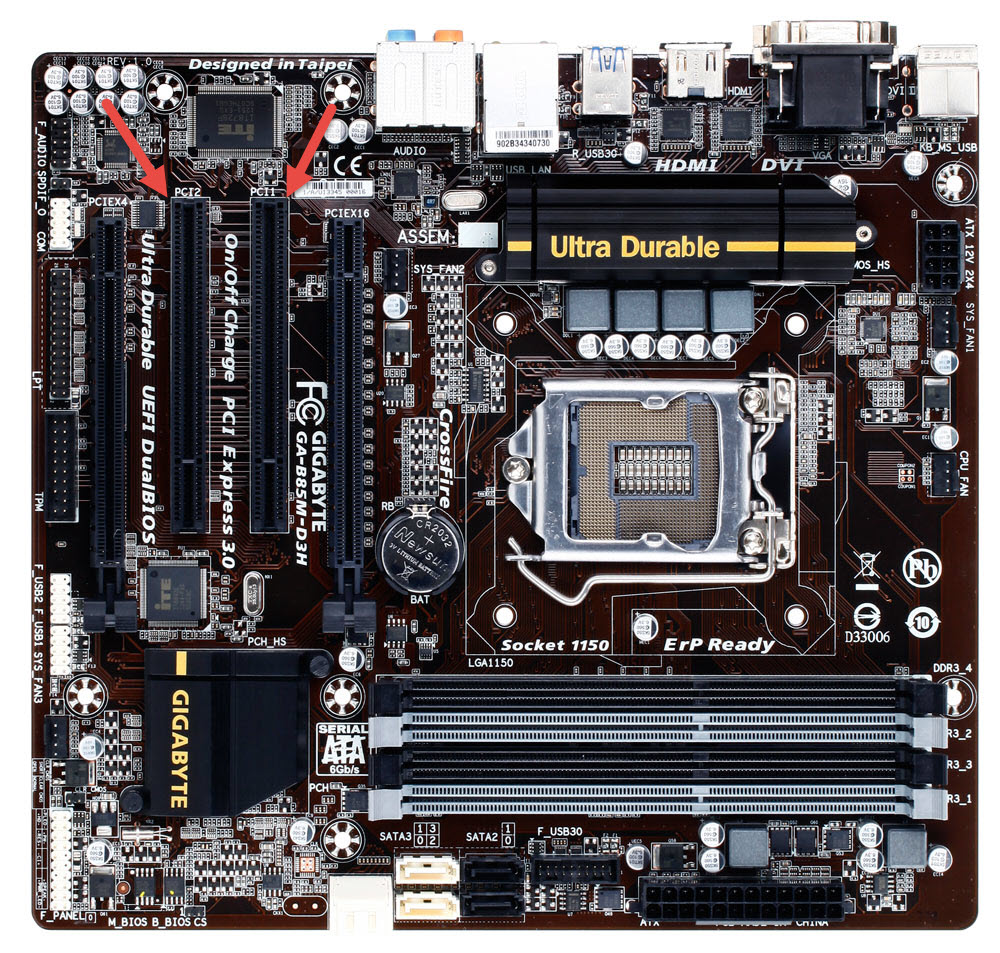

Die Karte passt, je nach dem wie viel Platz die Grafikkarte im PCIe Slot beansprucht in PCI1 oder PCI2, siehe Pfeil(e).



[SP1D3RM4N]

Das die Karte einen Schlitz mehr hat stört nicht. Einfach stecken, falls das echt nicht klappt würde ich gern einmal ein foto davon sehen wie du die Karte auf den Steckplatz stecken willst. Es muss gehen



[Valeria]

https://de.wikipedia.org/wiki/Datei:PCI_Keying.svg
Du hast eine "Universal 3.3V+5V 32bit PCI Card" und steckst sie in einen "5V 32bit PCI Slot"
Das passt.
