Korrekter Einbau des Arctic Freezer 36 Black

[mschrak]

Hallo zusammen,
ich bin gerade dabeieinen PC zusammen und hänge am Einbau des CPU Kühlers.
Diese Komponenten habe ich zusammengestellt:
Gehäuse: BeQuiet Pure Base 501
MoBo: Asrock B860 Pro-A WiFi
CPU: Intel Core Ultra 5 245 KF
Kühler: Arctic Freezer 36
RAM: Crucial 36-38-38-80 DDR5 32 GB Kit
SSD: Samsung 990 Pro 2 TB
NT: BeQuiet Pure Power 13M 850 W
GraKa: Asus Prime Geforce RTX 5070 Ti

Nun möchte ich die CPU und den Kühler auf das noch nicht im PC Gehäuse befindliche MoBo bauen. (Ist doch korrekt, dass man das besser erst mal auf dem Tisch zusammenbaut, also CPU, Kühler, Lüfter, RAM und SSD und es dann ins Gehäuse reinmanövriert, oder? Habe beides in Zusammenbauanleitungen gelesen...
Frage 1:
So, nun will ich CPU und Kühler montieren. In der Online Anleitung von Arctic, die leider nicht beiliegt, lese ich nun was von einer Backplate. Aber weder beim Kühler noch beim MoBo lag eine dedizierte Backplate dabei. Fehlt da was? Oder reden die von der kleinen Platte, die beim MoBo vormontiert ist?
Frage 2:
Bei dem Freezer liegt ein rechteckicker Montagerahmen bei sowie zwei Plastikbügel. Ist es richtig, dass die Plastikbügel in meiner Konfiguration nicht benötigt werden (ist doch Sockel LGA1851, richtig?)?
Frage 3:
Ist es korrekt, dass der beim Kühler beiliegende rechteckige Plastikrahmen diese "Bügel-Deckel"-Vorrichtung, die auf dem MoBo vormontiert ist, ersetzt? Also ich schraube diese ganze CPU-Festhaltevorrichtung mitsamt Spannbügel etc. erst einfach ab, setze dann die CPU lose in den Sockel rein und schraube dann diesen rechteckigen Plastikrahmen drauf, der die CPU in den Sockel drückt?
Frage 3:
Der Kühler ist nicht symmetrisch, sondern hat eine gerade Fläche und eine eingedellte Fläche. Ist es egal, welche in welche Richtung zeigt? Wie ist ggf. richtig herum? (Luft soll von Front nach hinten raus.)
Frage 4.
Ist es korrekt, dass die Lüfter nur in die flachen Löcher eingedrückt werden und einrasten? Keine Haltebügel oder feste Verschraubung? Wirkt mir etwas klapprig...

So, das war erst mal die Problemstellung.
Sorry, habe sein Jahren keinen PC mehr zusammengebaut und freue mich über Hilfe.

Danke,
Martin



[Mickey Mouse]

In der Online Anleitung von Arctic, die leider nicht beiliegt, lese ich nun was von einer Backplate.

in der Anleitung ist doch wirklich alles haarklein inkl. animierter Bilder beschrieben, da sollten doch alle deine Fragen beantwortet werden?!?



[Blutomen]

Die Anleitung auf der Website ist halt wirklich gut - jeder Schritt und jedes Teil genau erklärt.



[mschrak]

In der Tat, meine Fragen waren etwas voreilig, bin aber eben auch immer etwas unsicher. Aber folgende Fragen bleiben:
1. Diese beiden Bügel sind nicht für meinen Sockel, korrekt?
2. Wie fest ziehe ich die Schrauben bei der Befestigung des Rahmens? Ich muss ja damit die CPU tief genug in den Sockel drücken, will aber nix kaputtschrauben...



[KnolleJupp]

Die passende Anleitung findest du hier:
https://support.arctic.de/freezer-36-series/
Ist aber unterschiedlich, je nach Revision des Kühlers. Müsste auf der Verpackung stehen.

Hab da gerade mal reingeschaut, das ist ja mal eine absolut genial gemachte Anleitung,
keine Ahnung wie man damit noch irgendwas falsch machen will.

Und ja, da ist Material dabei für verschiedene CPU-Sockel. Du brauchst nicht alles davon.
Du brauchst logischerweise die Variante für "LGA1851".

Wie fest? Geh nach dem Motto vor: "Nach fest kommt ab."



[Mickey Mouse]

die Anleitung sagt (Warnung, rot):

Die 4 Schrauben mit 2 Umdrehungen lose einschrauben Danach gleichmäßig über Kreuz anziehen, um Beschädigungen der CPU zu vermeiden.

das sind Kreuzschlitz Schrauben, die drehst du nach o.g. Anleitung über Kreuz "fest".Einfach so lange sie sich noch ohne massive Gewalt drehen lassen



[KnolleJupp]

Fest schrauben, nicht mit roher Gewalt anknallen.

Ach ja, den abgeschraubten ILM samt Schrauben solltest du natürlich aufbewahren, falls an dem Mainboard mal was dran sein sollte.



[Mickey Mouse]

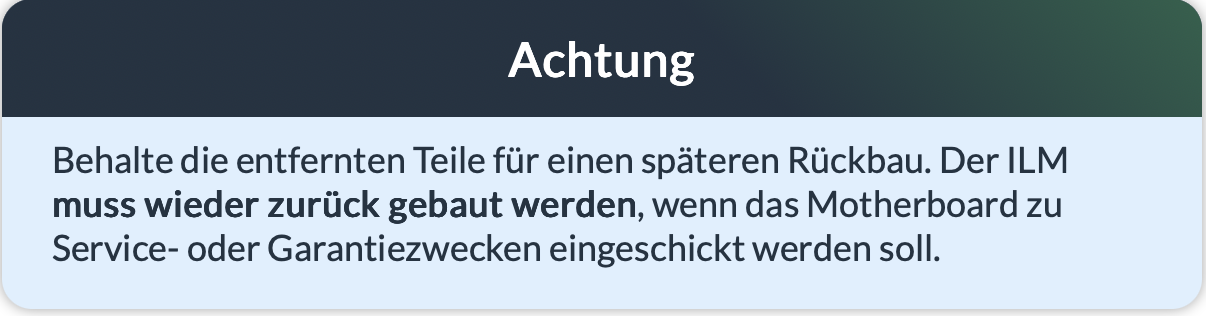

Ach ja, den abgeschraubten ILM samt Schrauben solltest du natürlich aufbewahren, falls an dem Mainboard mal was dran sein sollte.

auch das ist deutlich in der Anleitung hervorgehoben:



[mschrak]

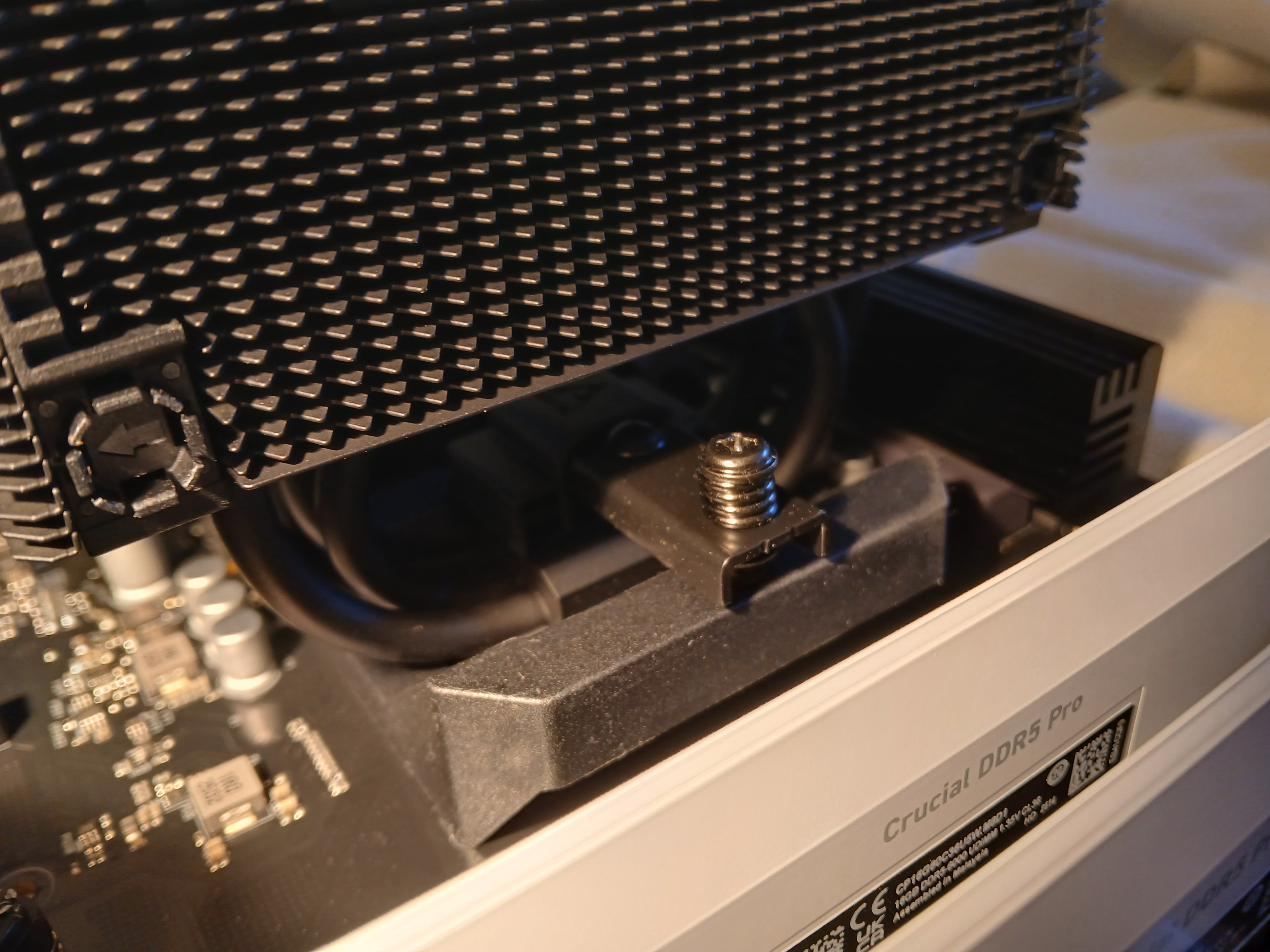

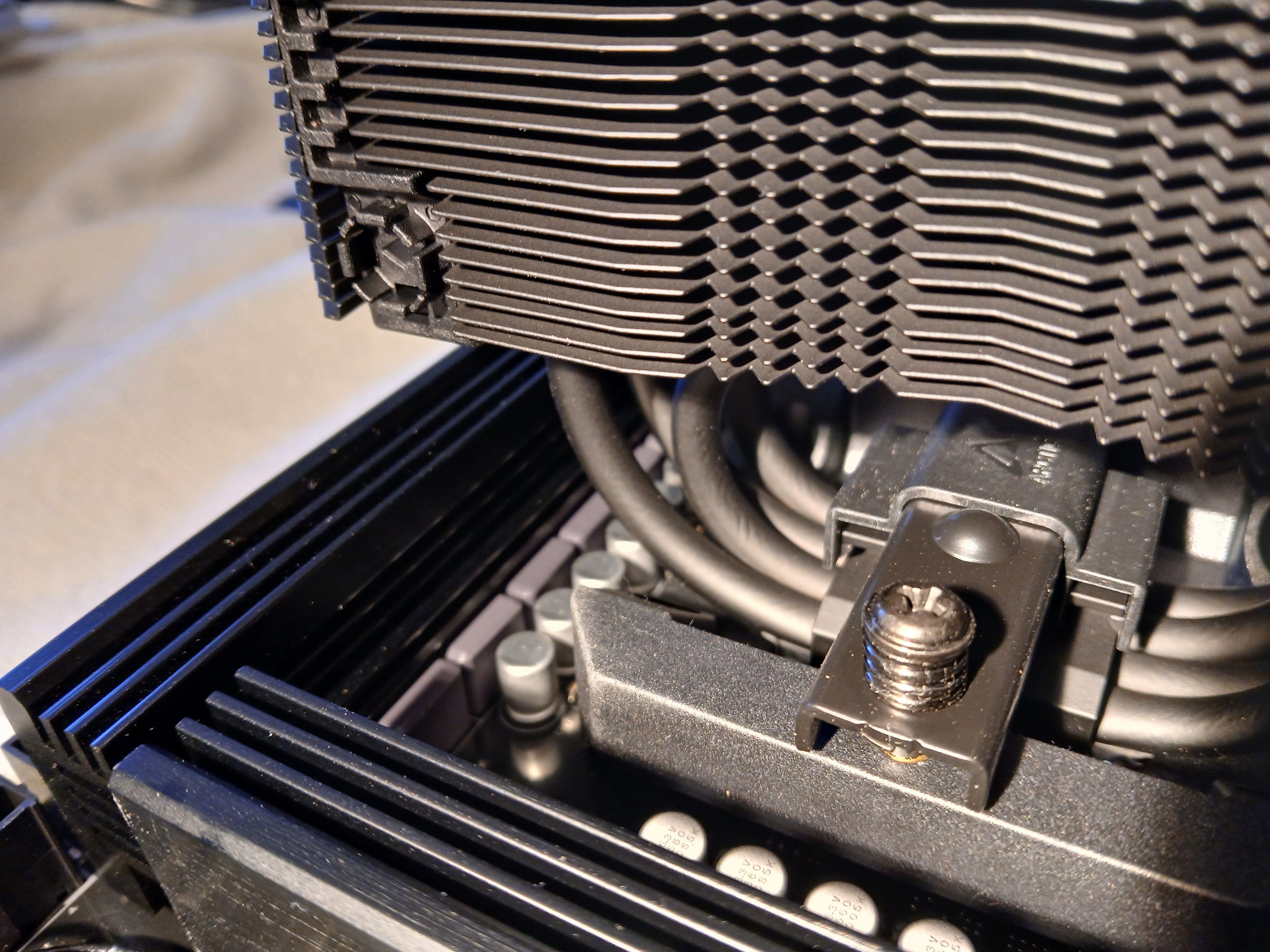

OK, und die zwei Federschrauben zwischen Kühler und Rahmen? Schraube ich die bis zum Anschlag? Handfest ist für mich irgendwie zu schwammig. Aber diese Federschrauben haben ja in der Mitte so einen "Absatz". Soll der unten aufliegen, damit der Federweg optimal genutzt wird? oder auch nur "Handfest", was auch immer das bedeutet?



[KnolleJupp]

Lehrgang Gewindeschrauben anziehen: Du ziehst die Schrauben so weit an, bis du an einen Widerstand kommst wo du nur mit deutlich mehr Kraft weiterdrehen könntest... Was soll man sonst dazu sagen?

Handfest anziehen. Mit einem Schraubendreher der Größe PH2.
Nicht mit einem Akkuschrauber, mit dem du die Schrauben bis in die Bodenplatte des Hauses drehst...

Alle Schrauben müssen fest sitzen, aber nicht zu fest. Nicht überdrehen. Dann ist entweder zu viel Spannung drauf, oder das Gewinde ist kaputt, oder das ganze Plastikzeug vom Kühler geht kaputt oder das Mainboard verzieht sich usw.
Sind die Schrauben zu locker, sitzt der Kühler zu locker und der Anpressdruck ist zu niedrig und/oder die Schrauben lösen sich mit der Zeit noch weiter.

Mit einer Newtonmeter-Angabe kann ich nicht dienen.
