Mainboard backplate lose

[Krak]

Hi, ich benötige dringend Hilfe bitte

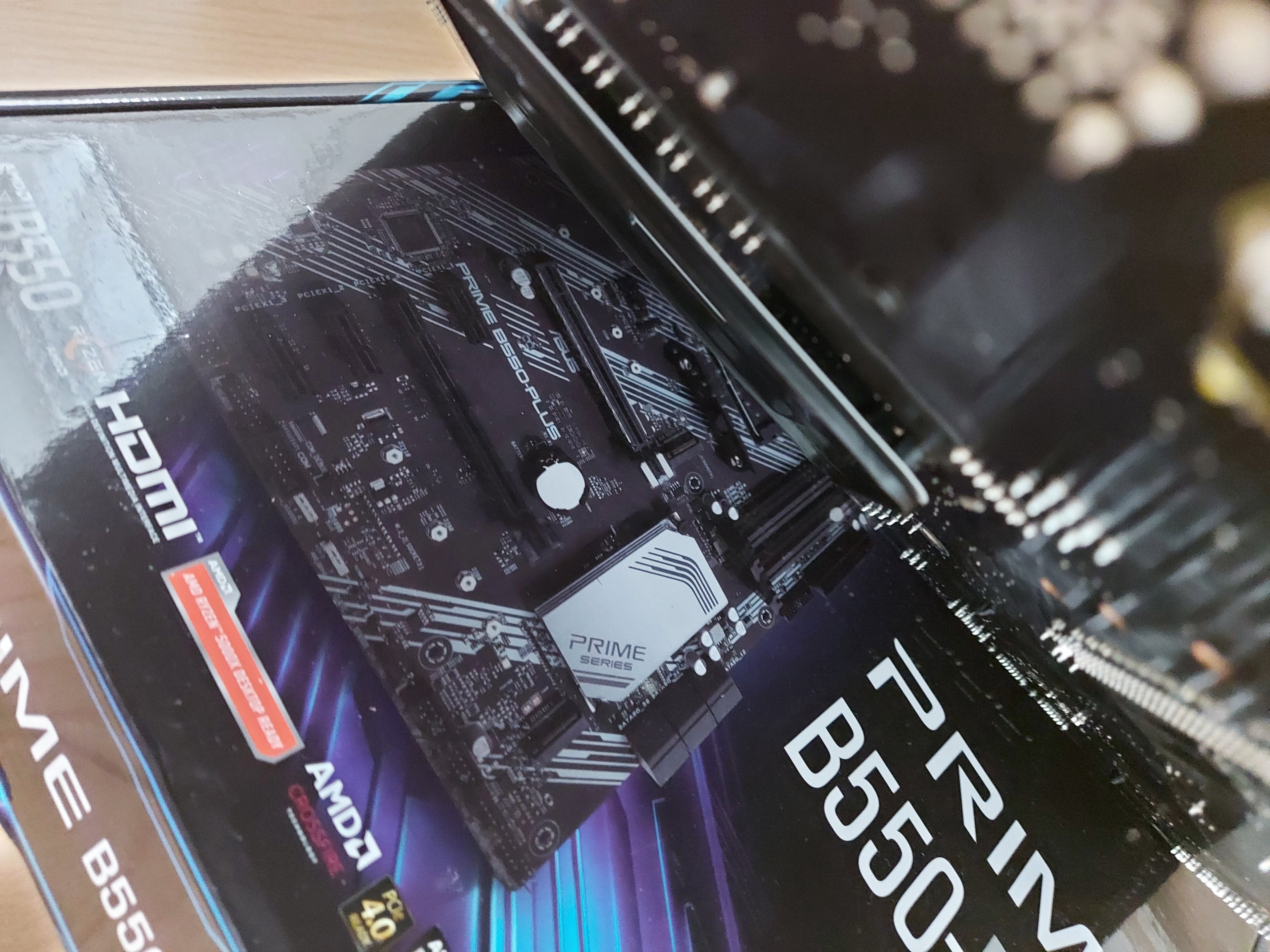

Heute sind meine computerteile angekommen (asus prime b550 plus, ryzen 7 5800x und arctic freezer 34 esports duo). Beim montieren des Kühlers ist mir aufgefallen das diese Kühler Platte auf der Rückseite des Mainboards lose ist.

Ist das Mainboard jetzt kaputt oder kann man da was machen?

Bin gerade echt am verzweifeln

Ergänzung (12. Oktober 2022)

Besser gesagt, es ist komplett rausgeglogen



[br3adwhale]

Moin, du hast es neu bekommen, das Backplate müsste fest sein. Ich würde es reklamieren - wer weiß ob es lose zappelnd beim Transport schon Schäden verursacht hat.



[Silver Server]

Beim montieren des Kühlers ist mir aufgefallen das diese Kühler Platte auf der Rückseite des Mainboards lose ist.

dann dürfte der Kühler nicht richtig montiert sein.



[Krak]

dann dürfte der Kühler nicht richtig montiert sein.

Ne also mein schraubt diesen Kühler ja rein und diese Platte die auf der Rückseite befestigt ist, ist rausgeflogen



[coasterblog]

Das hört sich immer noch nach Montagefehler an. welcher Kühler denn?

edit: ok, nicht gut gelesen. Prüfe deine Montage, stelle zur Not bessere Bilder ein



[0x8100]

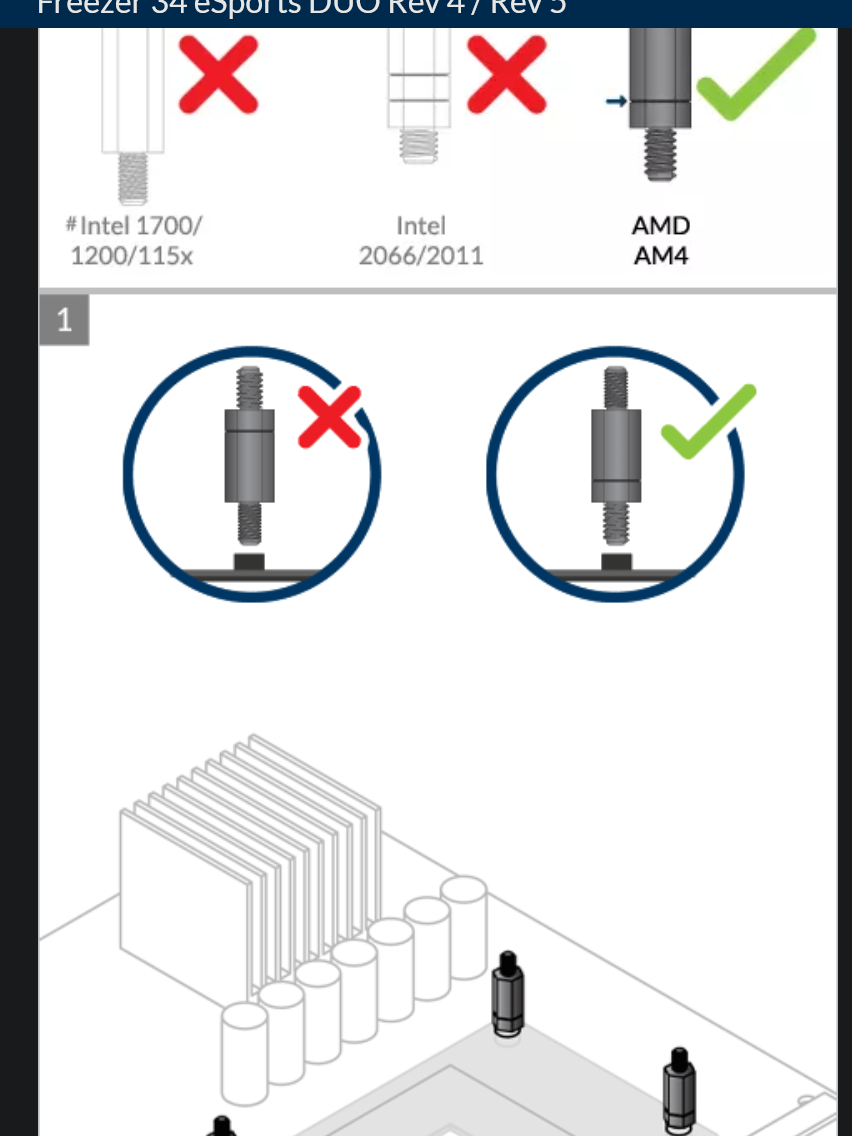

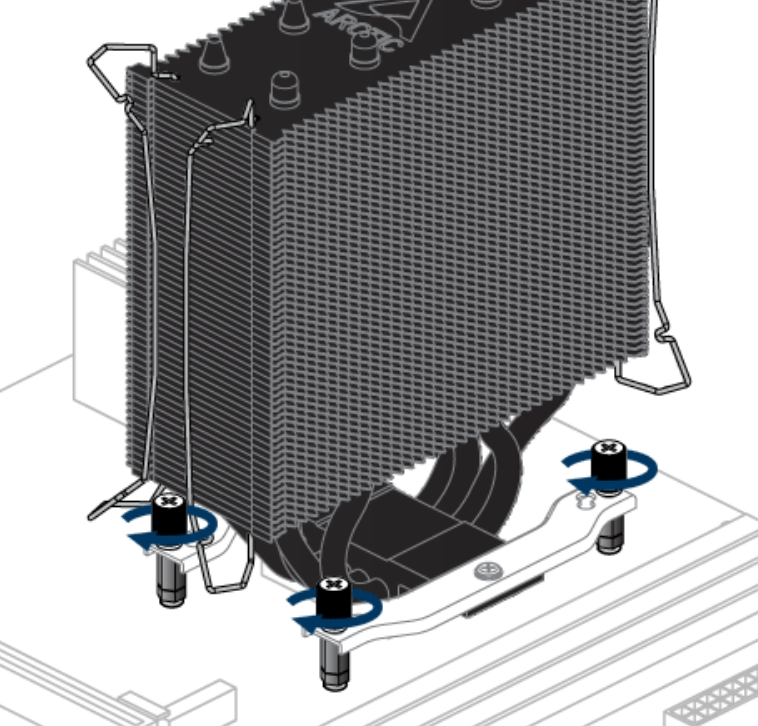

https://support.arctic.de/freezer34esportsduor4 - richtige schrauben benutzen, auf richtige orientierung achten. dann ist die backplate auch fest dran.



[Krak]

Das hört sich immer noch nach montagefehler an. welcher Kühler denn?

Arctic freezer 34 esports duo. Aber selbst wenn ich den Kühler entferne ist die Platte ab. Ist das Ding jetzt hin oder kann man da noch was machen



[br3adwhale]

Naja war die schon lose bevor du das Montieren angefangen hast oder hast du die durch die Montage selbst lose geschrubbt?



[0x8100]

Aber selbst wenn ich den Kühler entferne ist die Platte ab

ja und? die ist nicht fest mit dem board verbunden und kann ohne probleme auch entfernt werden.



[coasterblog]

Die Backplatte lässt sich ja auch entfernen. Wenn sie mit dem Montagekit nicht hält liegt weiterhin ein Fehler bei der Montage vor (falsche Schrauben etc) oder ein Fehler in der Produktion.



[mugam]

Die Backplate ist doch im Originalzustand mit den Halterungen für den CPU-Kühler auf der Vorderseite verschraubt. Also wirst du sie losgeschraubt haben und dann kann sie halt hinten wegfallen, weil sie nur durch die Schrauben gehalten wird.



[Krak]

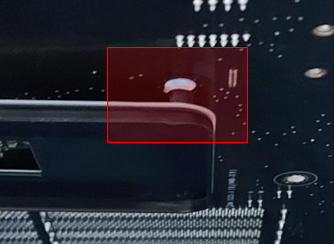

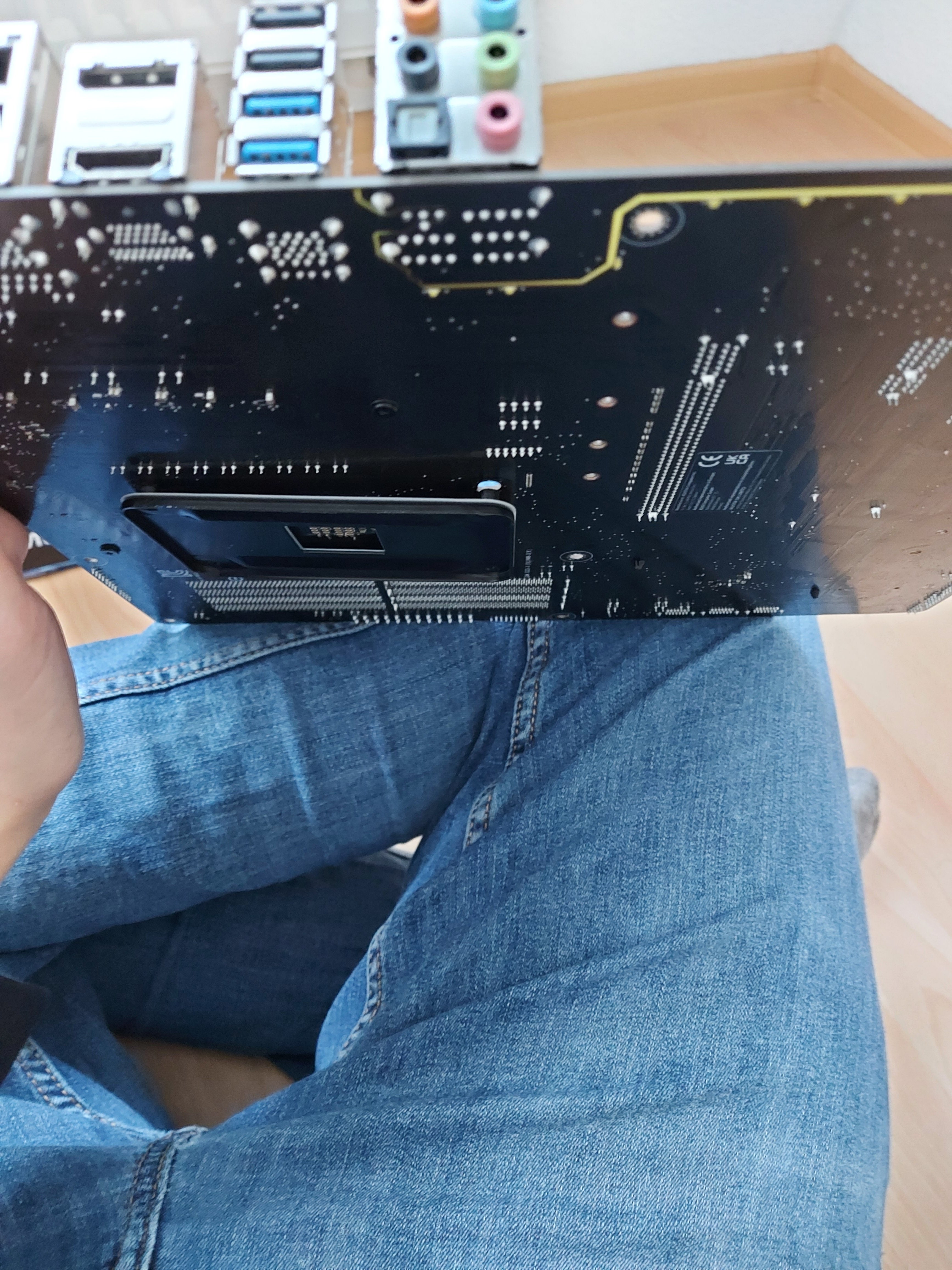

Hier ist die Platte. Man sieht das die raushängt. Nachdem ich den Kühler montiert hatte, hab ich gemerkt das der Kühler plötzlich lose ist, obwohl er es am anfang nicht war. Beim Untersuchen hab ich dann gemerkt, dass diese Platte lose ist



[mugam]

Diese Platte ist immer lose, wenn die Halterungen auf der Vorderseite abgeschraubt sind, die muss nach der korrekten Kühlermontage wieder fest sein.



[coasterblog]

Gibt ja hier auf dem Bild auch nichts was da auf der Gegenseite hält.



[Krak]

Achso jetzt versteh ichs. Aber laut der internet seite benutze ich die richtigen Schrauben, aber der Kühler ist trotzdem lose



[mugam]

dann machst du was falsch ...

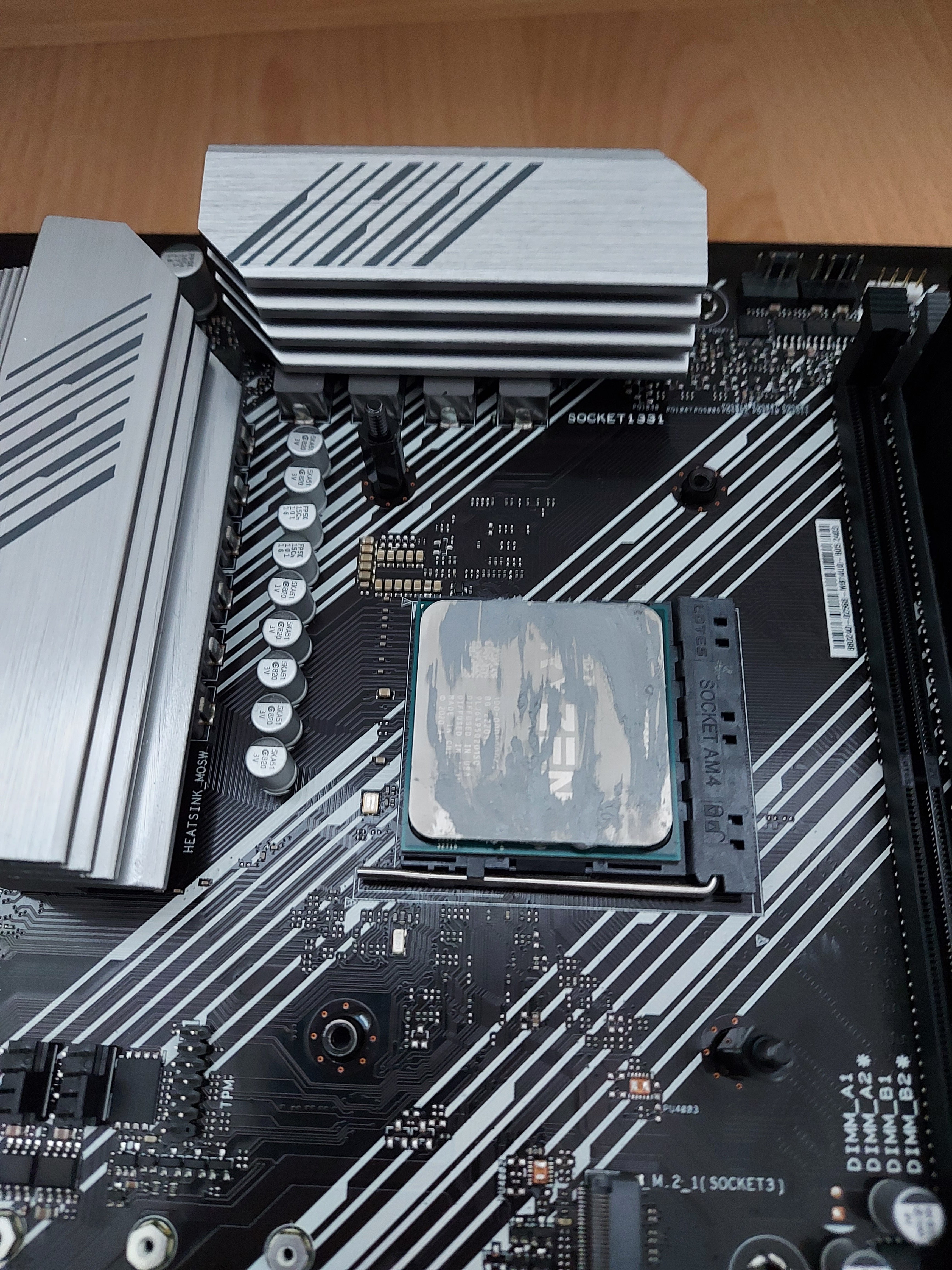

wie sieht das von der Vorderseite aus ? Du musst ja von der Vorderseite des Motherboards 4 Abstandsbolzen einschrauben.



[Krak]



[AYAlf]

Wie rum hast du die Backplate denn verbaut, kann das gar nicht erkennen?

Sieht das so aus?

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[coasterblog]



[Joker (AC)]

Normalerweise hast du eigentlich 2 Plastik Teile mit Nasen.....und die Backplate. Die sind verschraubt.
Die musst oder hast du zur Montage gelöst.
Die Backplate ist nicht am PCB geklebt......
Darum kann die richtigerweise abfallen.
Die 2 Platiknasen mit je 2 Schrauben sind für die Boxed.
