Mainboard kaputt oder zu blöd

[Zaire]

Ja,und das Ergebnis? Tut sich denn jetzt zumindest etwas mehr? Lüfter drehen? ...?

es tut sich nichts, aber das Netzteil ist neu?

es geht doch hatte die Büroklammer falsch gesetzt



[BartS]

muss ich die büroklammer um die leerstelle platzieren?

Das Bild/ die verlinkte Seite (samt Video) hast du dir aber schon angeschaut?

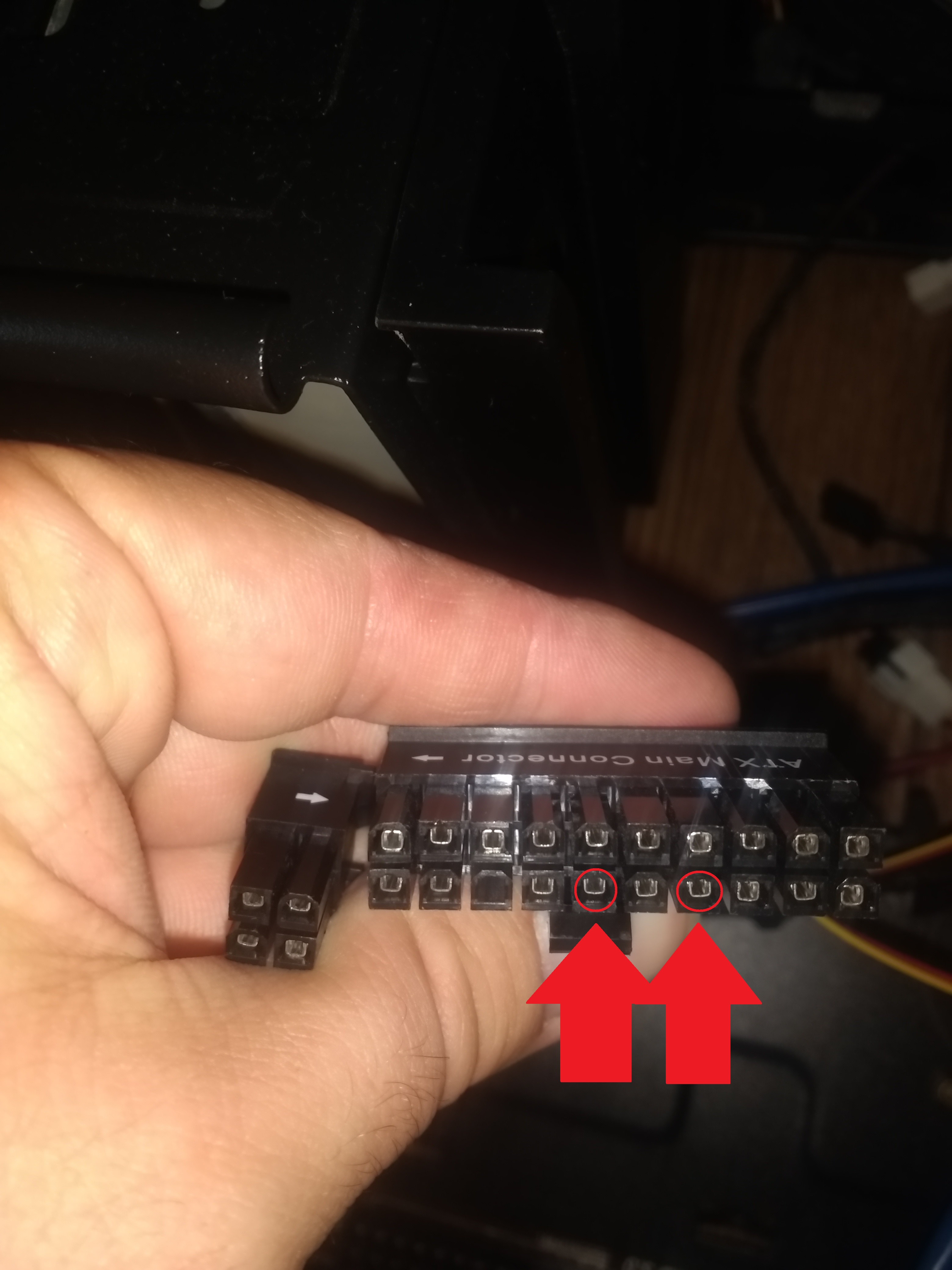

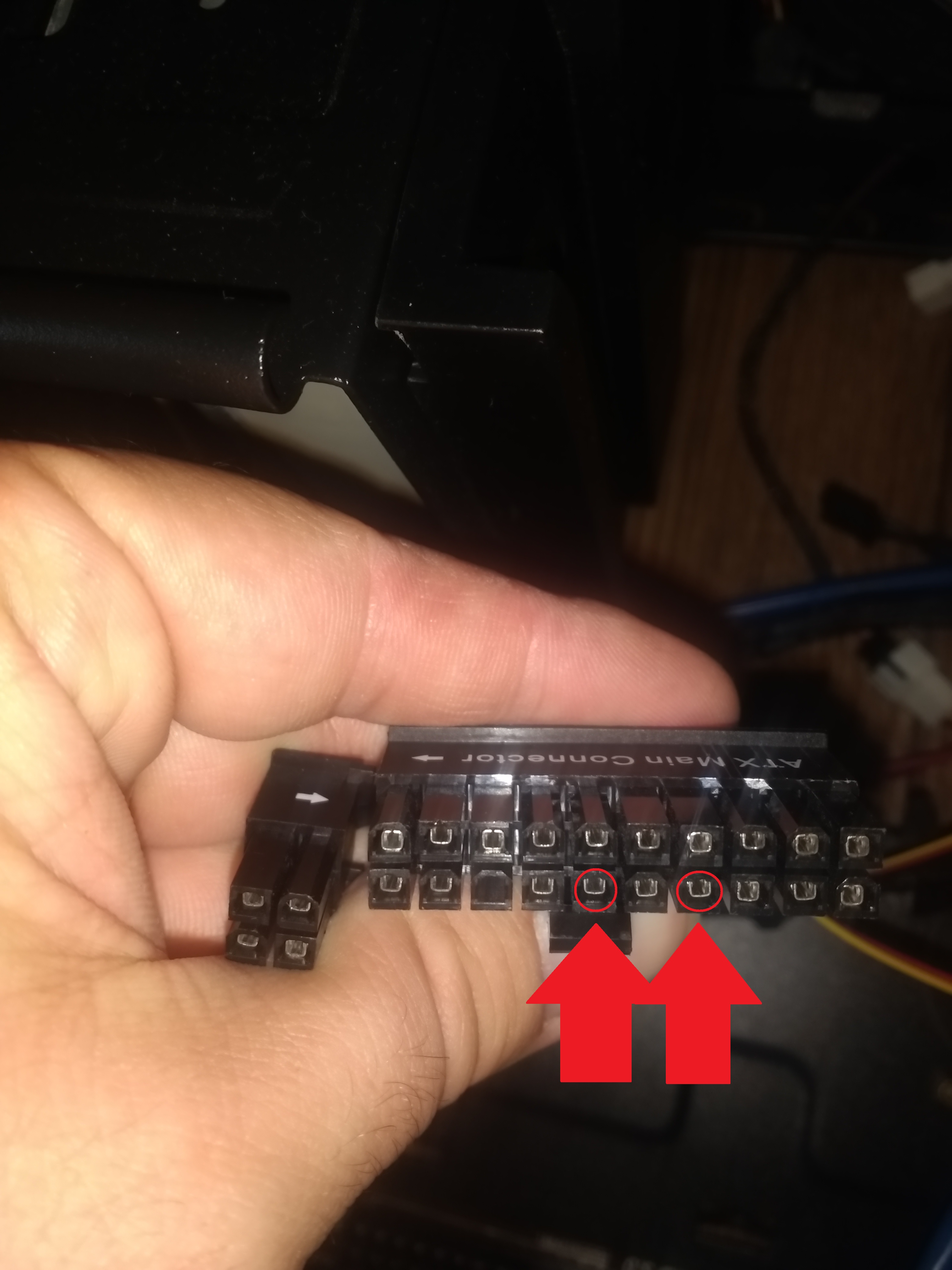

Hier nochmal skizziert in deinem Bild (Angaben ohne Gewähr, keine Haftung bei Schäden).

es tut sich nichts,

Den I/O Schalter am Netzteil hast du aber schon auf "I" stehen (sofern vorhanden)?



[Zaire]

Das Bild/ die verlinkte Seite (samt Video) hast du dir aber schon angeschaut?

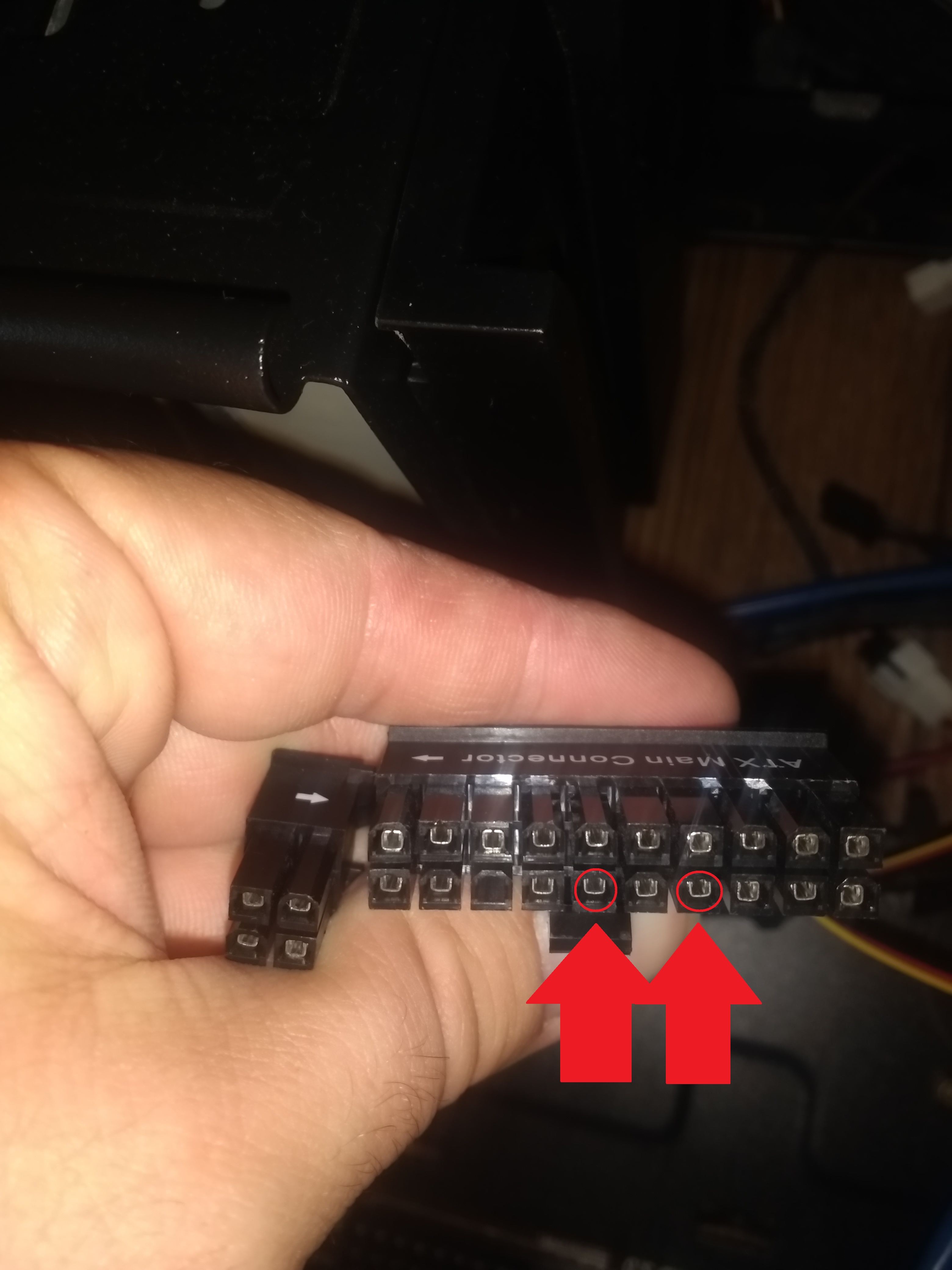

Hier nochmal skizziert in deinem Bild (Angaben ohne Gewähr, keine Haftung bei Schäden).
Anhang anzeigen 980461

Den I/O Schalter am Netzteil hast du aber schon auf "I" stehen (sofern vorhanden)?

die Skizze war Goldwert die Lüfter drehen sich auch die Gehäuselüfter



[Faust2011]

die Skizze war Goldwert

Wenn es so läuft mit dem Büroklammerhack, dann hast Du den Power-Switch des Gehäuses am Mainboard nicht richtig angeschlossen.



[Strom_ist_böse]

Du könntest auch mal den "AC97" Stecker vom Speaker-Anschluß entfernen. Der hat da nichts verloren. Vielleicht ist dann auch der Kurzschluß weg und die Kiste startet wieder.



[Zaire]

Wenn es so läuft mit dem Büroklammerhack, dann hast Du den Power-Switch des Gehäuses am Mainboard nicht richtig angeschlossen.

habe es angeschlossen wie auf dem Mainboard beschriftet, wenn ich alles richtig deute



[dgneo]

Geht der PC jetzt an? Du könntest den Schalter selbst noch ausschließen.



[DaBas]

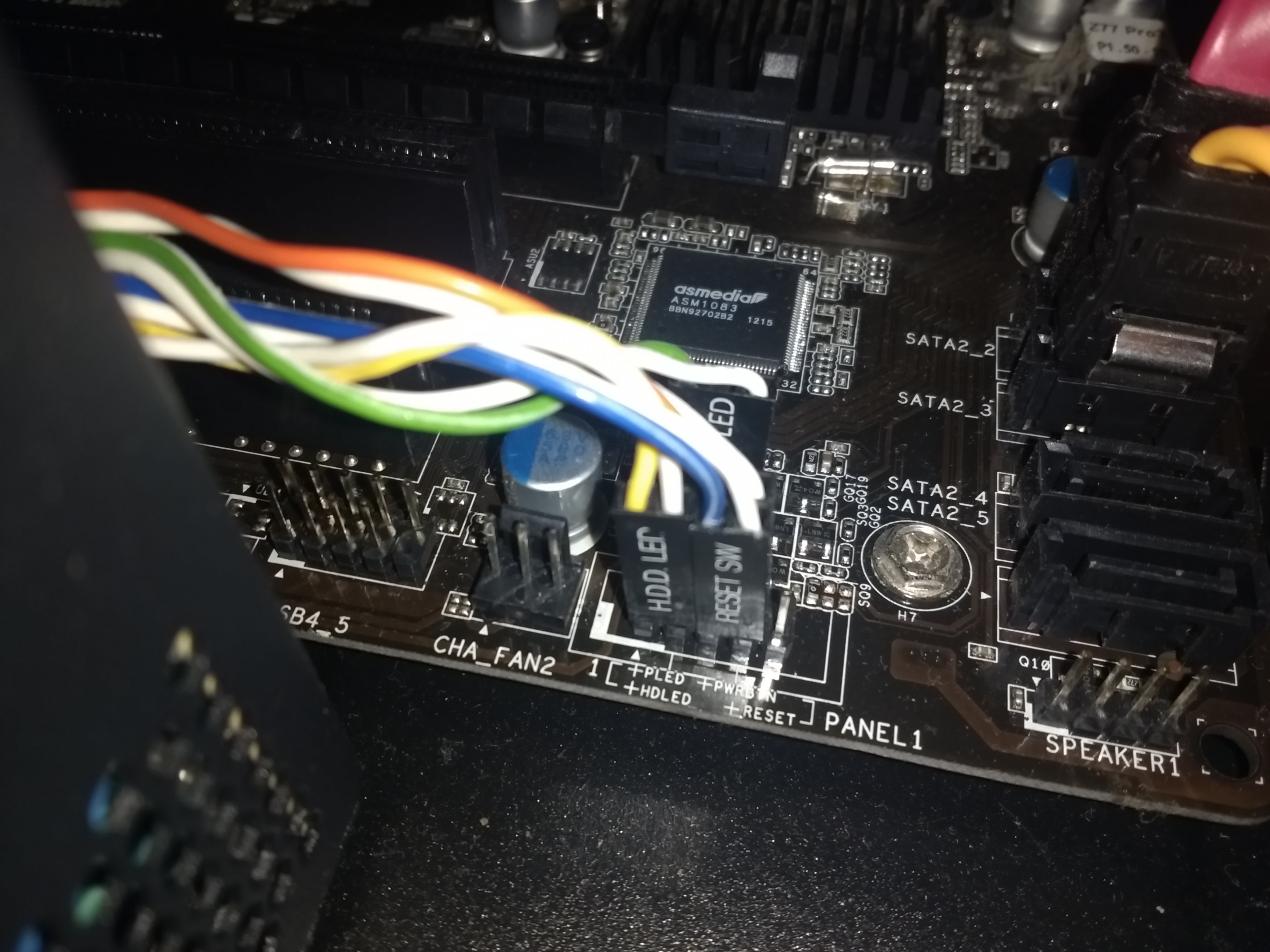

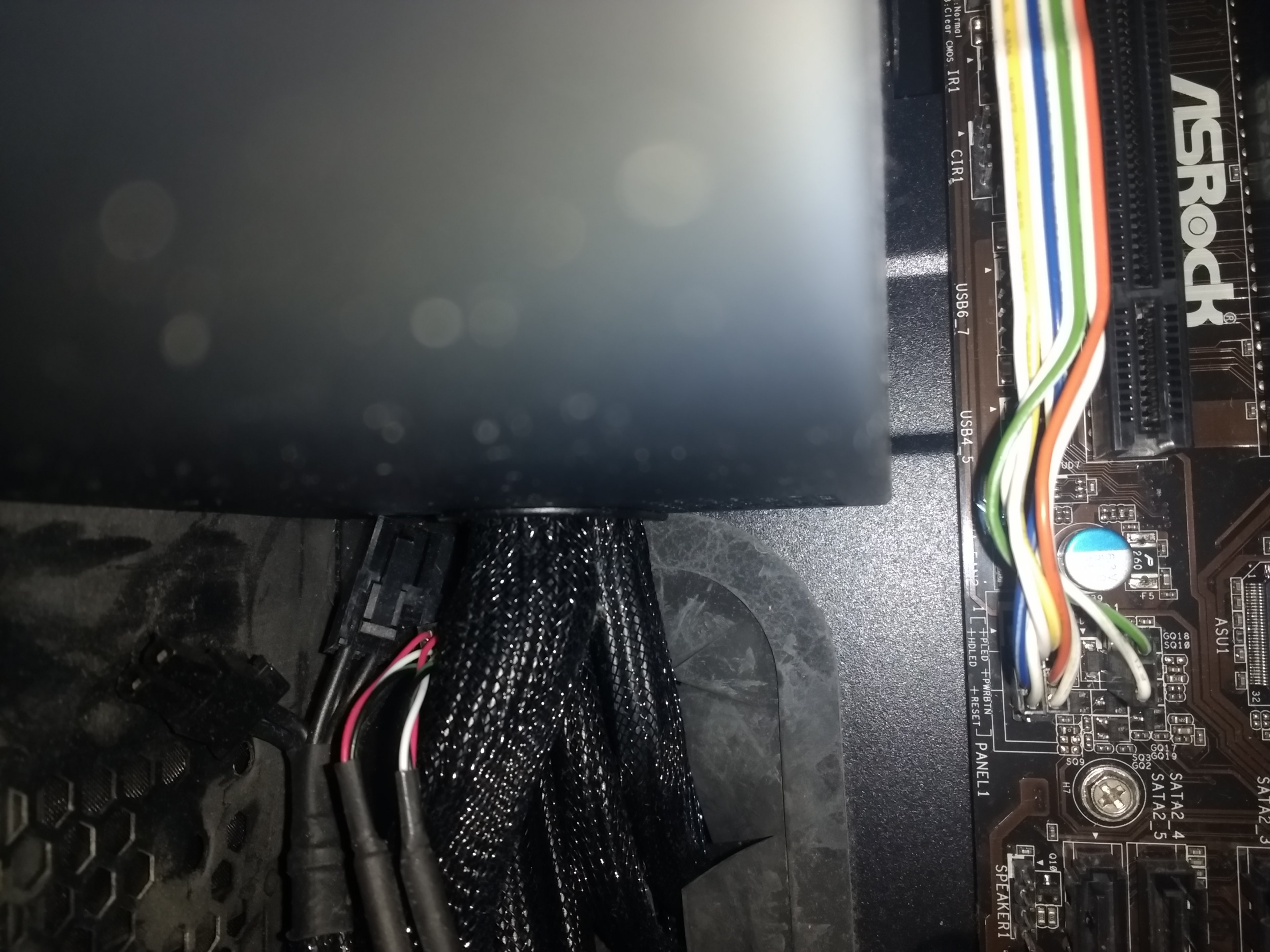

Wenn ich die Bilder so deute, sind die Stecker am System Panel komplett falsch angeschlossen.
Dazu einfach mal bei Asrock das Handbuch ziehen und schauen, was dort geschrieben ist.
https://www.asrock.com/mb/Intel/Z77 Pro3/index.de.asp#Manual
(Seite 34 im PDF)
Wenn ich das vergleiche mit dem, was du angeschlossen hast, kann das nicht funktinieren !



[Zaire]

Geht der PC jetzt an? Du könntest den Schalter selbst noch ausschließen.

die lüfter vom netzteil und Gehäuse laufen, der schalter für das anmachen klickt durch aber leuchtet nicht blau beim betätigen



[dgneo]

Wenn ich die Bilder so deute, sind die Stecker am System Panel komplett falsch angeschlossen.
Dazu einfach mal bei Asrock das Handbuch ziehen und schauen, was dort geschrieben ist.
https://www.asrock.com/mb/Intel/Z77 Pro3/index.de.asp#Manual
(Seite 34 im PDF)
Wenn ich das vergleiche mit dem, was du angeschlossen hast, kann das nicht funktinieren !

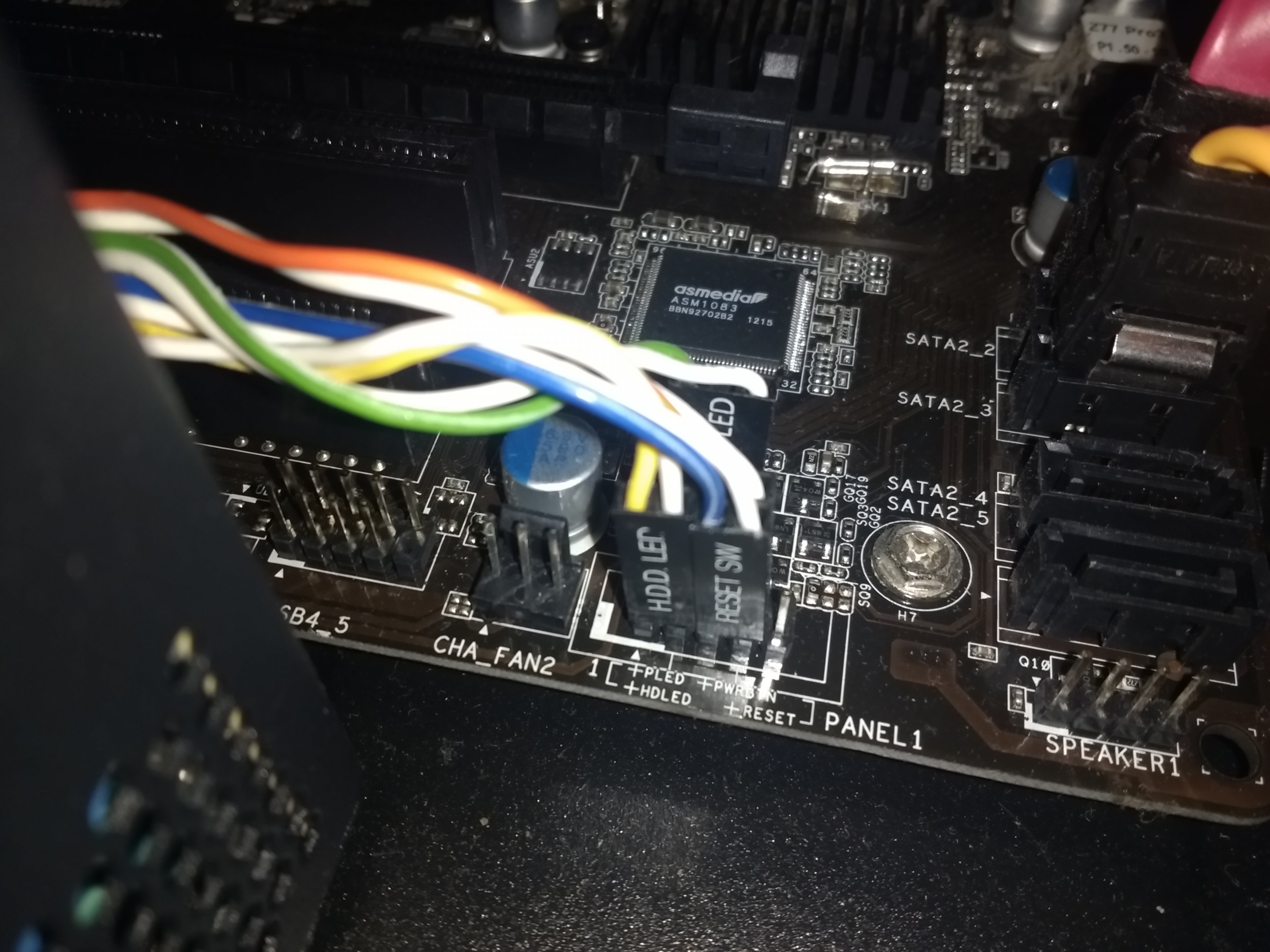

Im Post#18 Bild 3 ist das aber genauso angeschlossen wie laut Anleitung, nur Reset ist noch nicht angeschlossen.



[Zaire]

Wenn ich die Bilder so deute, sind die Stecker am System Panel komplett falsch angeschlossen.
Dazu einfach mal bei Asrock das Handbuch ziehen und schauen, was dort geschrieben ist.
https://www.asrock.com/mb/Intel/Z77 Pro3/index.de.asp#Manual
(Seite 34 im PDF)
Wenn ich das vergleiche mit dem, was du angeschlossen hast, kann das nicht funktinieren !

ich sehe da irgendwie nicht durch, echt blöd am Handy alles richtig zu erkennen

Ergänzung (18. Oktober 2020)

die lüfter vom netzteil und Gehäuse laufen, der schalter für das anmachen klickt durch aber leuchtet nicht blau beim betätigen

kann es also sein, dass das Mainboard ok ist aber der an aus schalter am frontfronel des gehäuse defekt ist, will nachher mal zu meinen Eltern fahren und die Hardware in ein altes Gehäuse bauen, aber macht das sinn?



[dgneo]

Kannst ja einfach den Schalter umgehen und quasi Kurzschließen. Aber Vorsichtig sein.



[rg88]

kann es also sein, dass das Mainboard ok ist aber der an aus schalter am frontfronel des gehäuse defekt ist, will nachher mal zu meinen Eltern fahren und die Hardware in ein altes Gehäuse bauen, aber macht das sinn?

wie
Strom_ist_böse

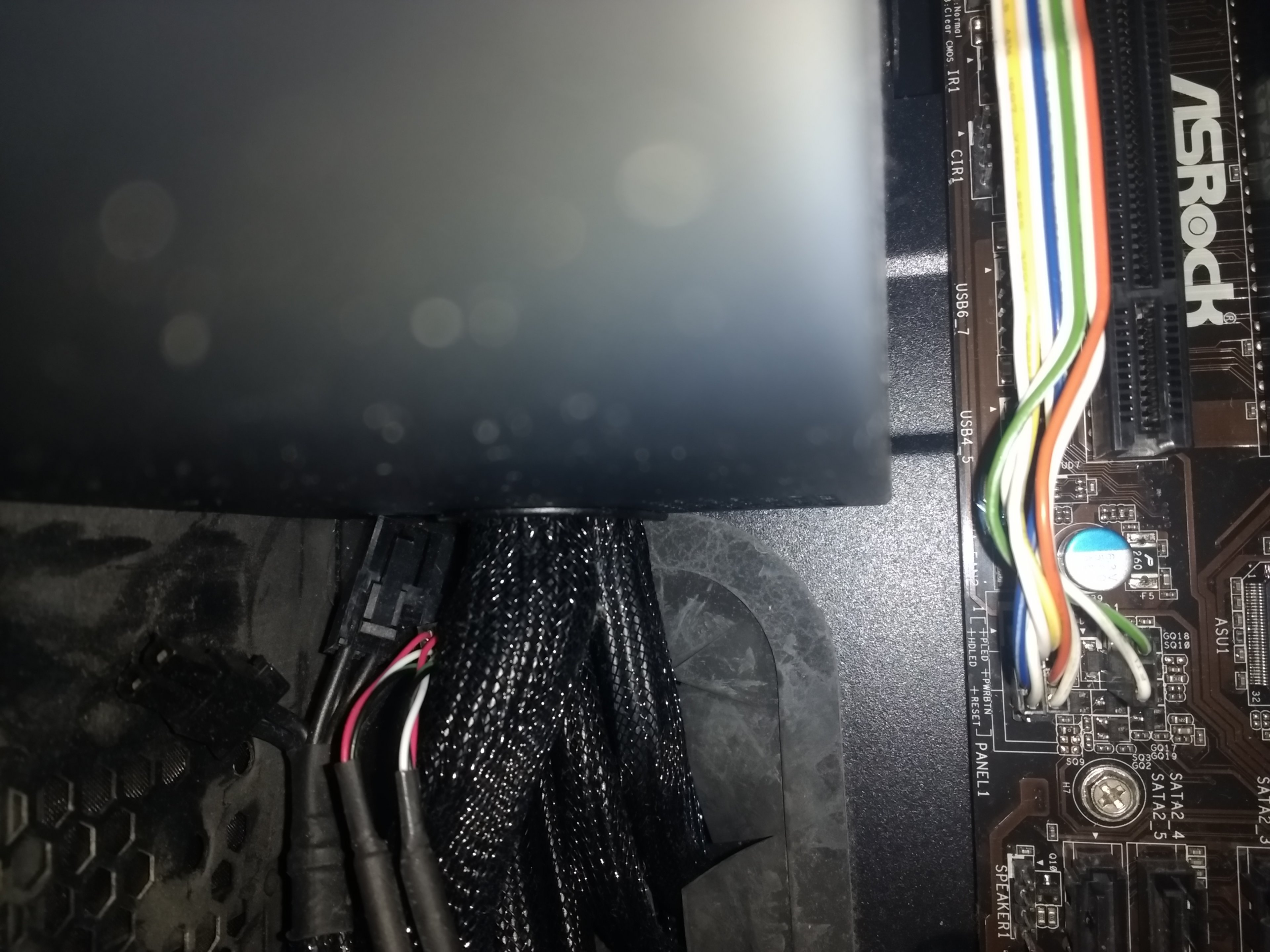

bereits schrieb: Du hast an den Speaker-Anschluss dein Frontpanel angeschlossen. Das ergibt überhaupt keinerlei Sinn. Nimm das sofort runter.

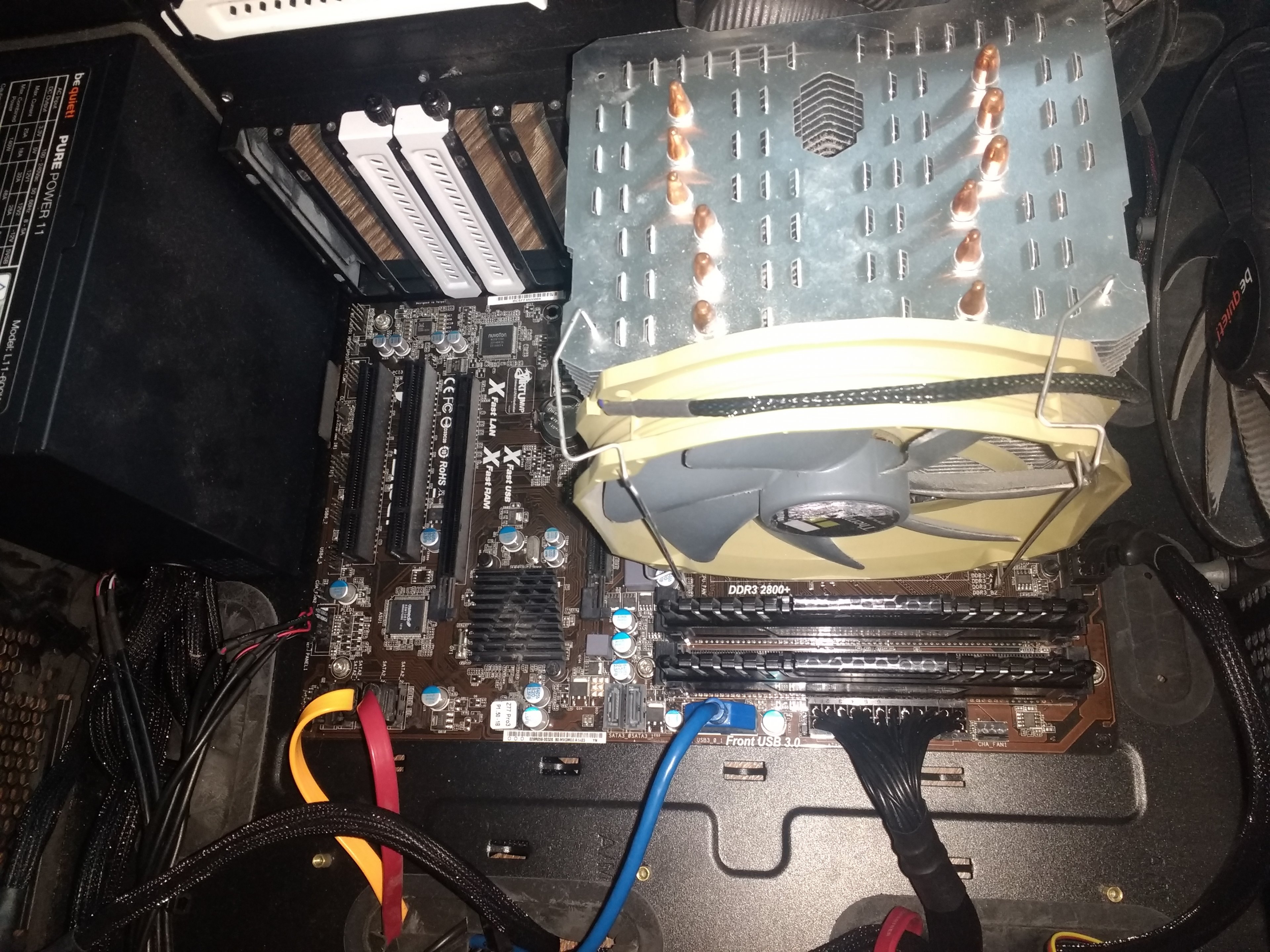

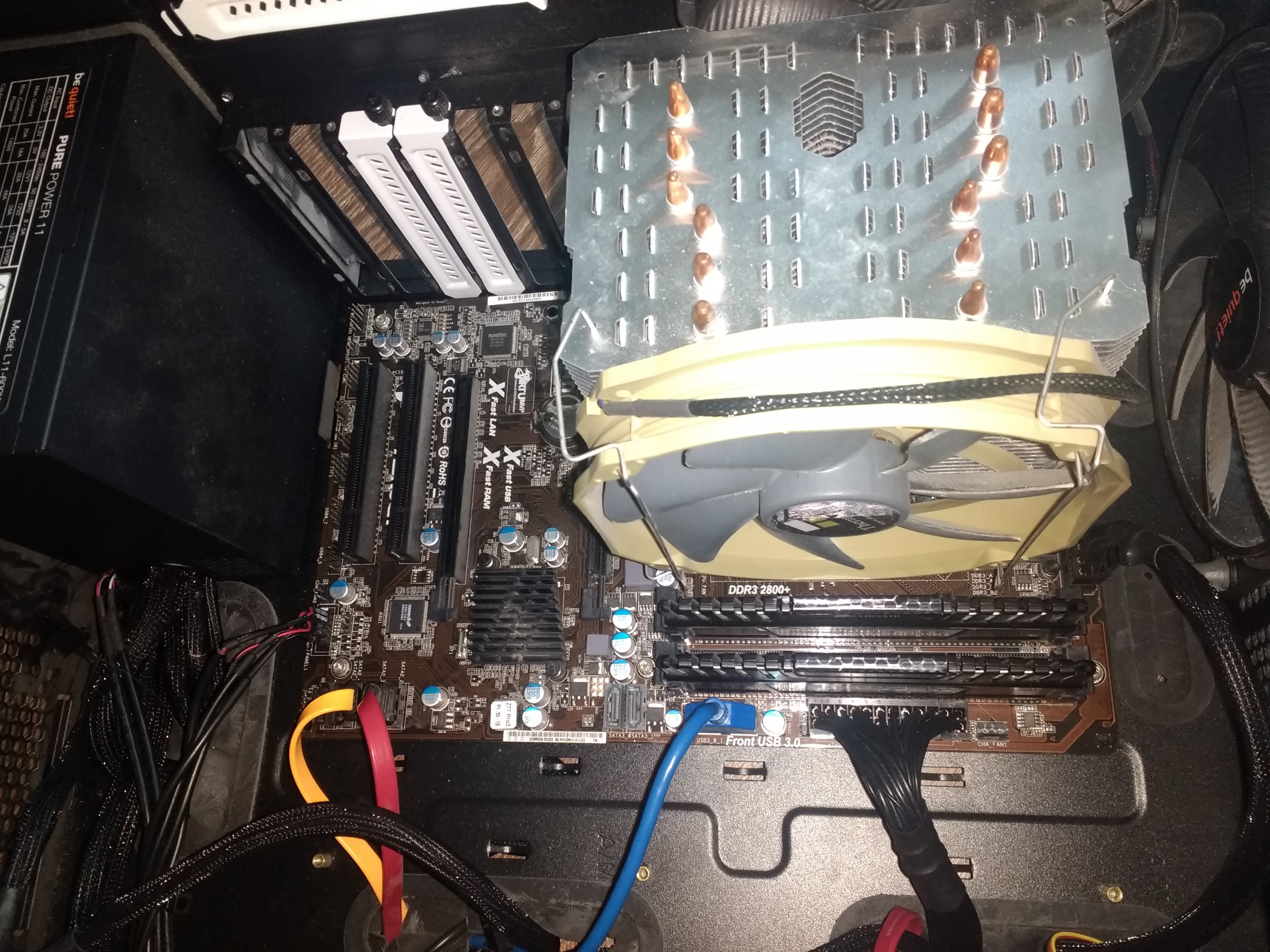

Und dann fotografierst nochmal ALLES vom Board. Wer weiß, was du sonst noch falsch angeschlossen hast.
Deine letzten Bilder zeigen ja alle nur die Pins



[Zaire]

wie
Strom_ist_böse
bereits schrieb: Du hast an den Speaker-Anschluss dein Frontpanel angeschlossen. Das ergibt überhaupt keinerlei Sinn. Nimm das sofort runter.

Und dann fotografierst nochmal ALLES vom Board. Wer weiß, was du sonst noch falsch angeschlossen hast.
Deine letzten Bilder zeigen ja alle nur die Pins

der speaker und die Grafikkarte ist draußen



[dgneo]

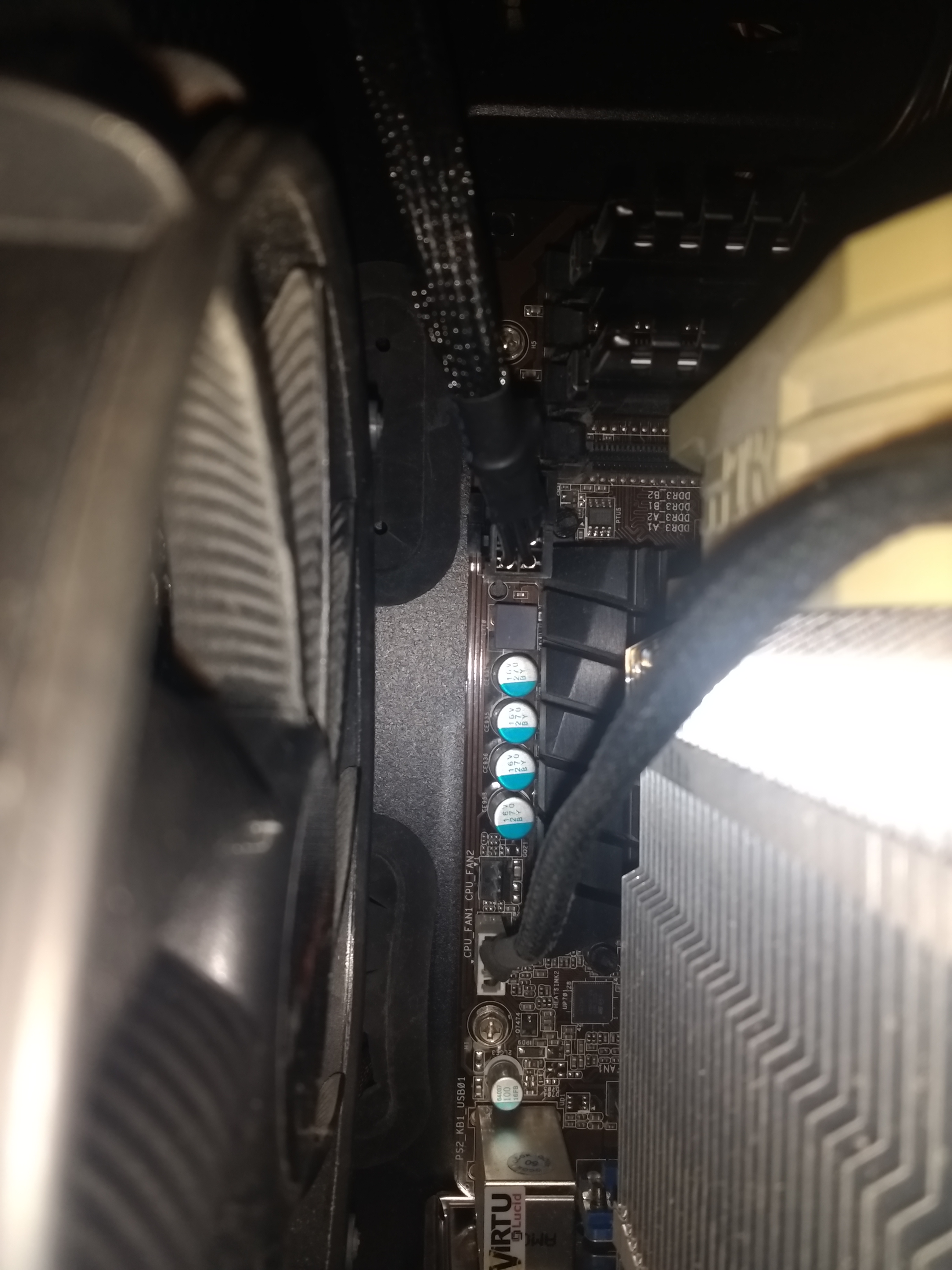

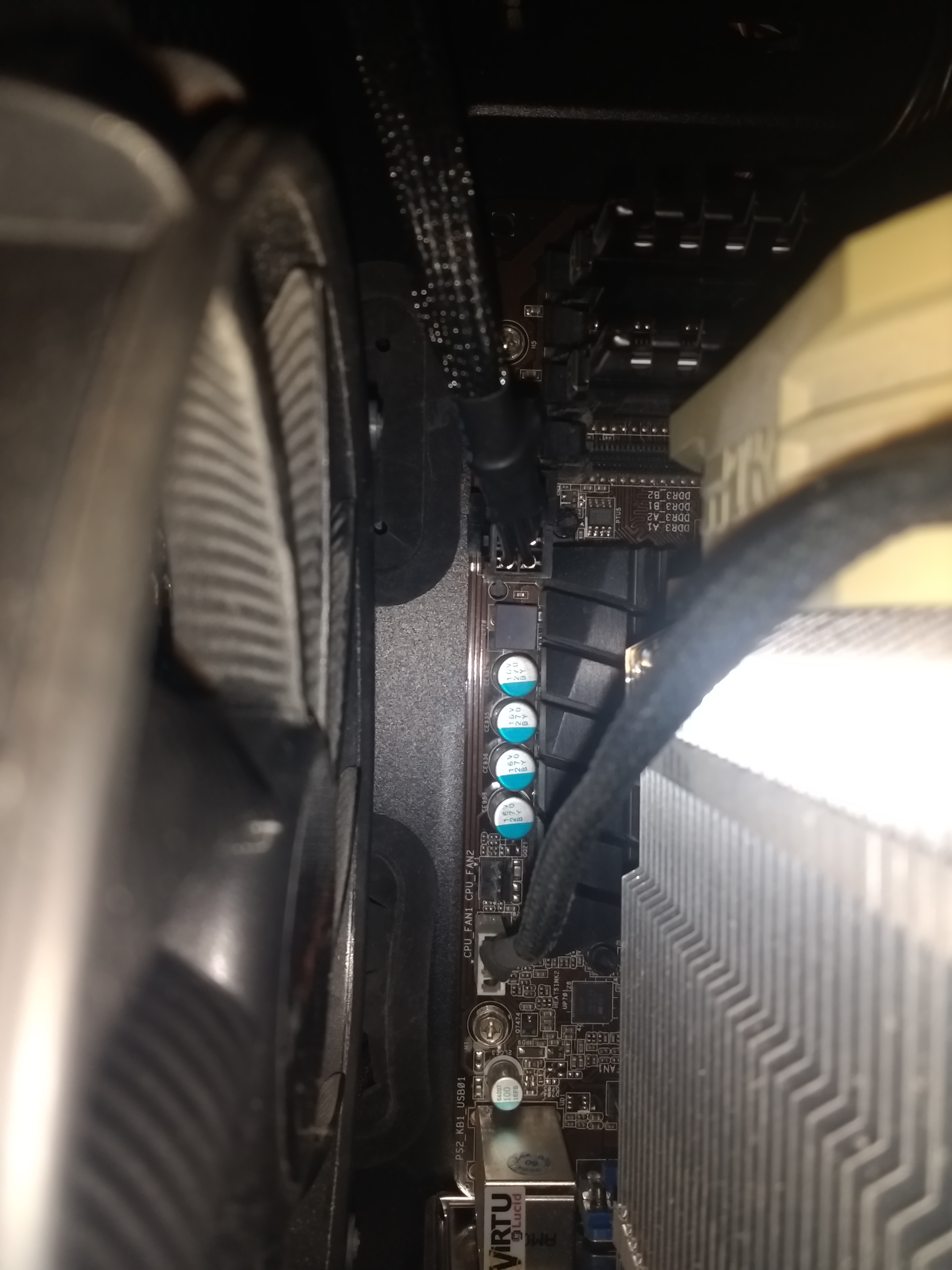

Kannst du ein Foto vom Board machen zwischen Towerkühler und oberen Lüfter



[Zaire]

Kannst du ein Foto vom Board machen zwischen Towerkühler und oberen Lüfter



[Zaire]

Bin bei meinen Eltern. Mein alter Pc funktioniert tadellos. Habe jetzt das Frontpanel vom alten Gehäuse angeschlossen (hoffe ist richtig). es passiert aber auch nichts



[Mr. Robot]

Falls du es noch nicht gemacht hast, bau auch mal das RAM aus, und wieder ein. Klingt seltsam, aber so hab ich schon manch älteren "toten" PC wiederbelebt.



[Zaire]

Das mit dem ram habe ich schon probiert. werde erstmal den 15 jahre alten pc nehmen, word ist drauf, das hilft mir schon mal weiter
