PCIe 4.0 Write Speed Limitierung mit Samsung 980 Pro NVMe auf ASUS ROG Strix B550-F Gaming (Wi-Fi) mit Ryzen 5600x (5000)

[Starter5566]

Hallo,

seit Tagen beschäftigt mich das oben genannte Problem:

[Motherboard]
Model : ROG STRIX B550-F GAMING
Betriebssystem / Firmware oder BIOS-Version : Windows 10 Pro, Version: 20H2, Betriebssystembuild: 19042.662
BIOS: 1401 (Neuste Version seit 08.12.2020)

[Grafikkarter]
ASUS NVIDIA GeForce GTX 1660 TUF OC 6G Gaming (PCIe 3.0, 6GB DDR5 Speicher)

[CPU]
AMD Ryzen 7 5800X 3800 AM4 WOF

[Speicherhändler/Modell/Beschreibung]
G.Skill TridentZ RGB Series - DDR4 - 32 GB: 2 x 16 GB - DIMM 288-PIN - 4000 MHz

[Verschiedenes]

• Samsung 980 PRO 500 GB PCIe 4.0, MZ-V8P500BW, verbaut in Slot M.2_1
• Samsung 970 EVO Plus 1 TB, MZ-V7S1T0BW, verbaut in Slot M.2_2

[Problembeschreibung]
Leider ist der Write Speed meiner Samsung 980 Pro extrem limitiert. Ich verstehe nicht wieso ich hier einen Bottleneck habe. Bei dem B550 Wifi gibt es die Besonderheit, dass bei aktiven Wifi-Modul die M.2_2 auf 2500 MB/Write limitiert wird. Aus diesem Grund habe ich verschieden Test durchgeführt

• Die Samsung 980 Pro NVMe steckt im M.2_1 Slot
• Das Betriebssystem wurde bereits neu installiert
• BIOS Reset wurde bereits durchgeführt
• Die neusten AMD Chipset Driver (2.10.13.408) sind dennoch installiert
• Spezielle NVMe Treiber die für die 980 geeignet sind, gibt es nicht Samsung gibt es nicht
• Die Schreibraten sind auch schlecht, wenn über eine Boot CD der Speed der NVMe gemessen wird somit bin ich zum Entschluss gekommen, dass es hier kein OS seitiges Problem sein kann
• PCIe 4.0 ist aktiv, da die Leseraten passen und diverse Auslesetools auch die Anbindung über PCIe 4.0 anzeigen
• Die NVMe's wurden schon mehrfach durchgetauscht (970 Evo, 970 Evo Plus, 980 Pro) und auch eine nicht PCIe supportete NVMe (970 Evo Plus) wird über einen Ryzen 5000 im M.2_1 Slot schreibend limitiert auf 1200 MB/s
• Die Prozessoren (Ryzen 3100, Ryzen 5600x, Ryzen 5800x) wurden schon mehrfach getauscht (Mit einem Ryzen 3000 Prozessor gab es keine Limitierung auf M.2_1, die Limitierung auf M.2_1 Slot findet ausschließlich mit einem Ryzen 5000 statt)
• Grafikkarte wurde bereits in den PCIe Slot 2 gesteckt und wurde ebenfalls auch schon manuell auf GEN 3 gestellt. Keine Besserung!

Folgende Testcases habe ich nun durchlaufen:

#Case1: ROG STRIX B550-F GAMING + Ryzen 3 - 3100 + Samsung MZ-V7S500BW 970 EVO Plus 500 GB NVMe M.2 (Verbaut in M.2_1) + Samsung MZ-V7S1T0BW 970 EVO Plus 1 TB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = ON

• Die NVMe in Slot M.2_1 weißt volle Read (3350 MB/s)/ Write (3200 MB/s) Schreibraten auf
• Die NVMe in Slot M.2_2 weißt volle Read (3230 MB/s) und eine limitierte Write (2490 MB/s) Schreibraten auf
• Ursache hier: das aktive WLAN-Modul welches hier für die geringe Bandbreite sorgt. Warum dies nur Write und nicht Read betrifft, hätte ich gern von Ihnen erläutert.

#Case2: ROG STRIX B550-F GAMING + Ryzen 3 - 3100 + Samsung MZ-V7S500BW 970 EVO Plus 500 GB NVMe M.2 (Verbaut in M.2_1) + Samsung MZ-V7S1T0BW 970 EVO Plus 1 TB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = OFF

• Die NVMe in Slot M.2_1 weißt volle Read (3350 MB/s)/ Write (3200 MB/s) Schreibraten auf
• Die NVMe in Slot M.2_2 weißt volle Read (3290 MB/s) / Write (3200 MB/s) Schreibrate auf
• Ursache hier: das deaktivierte WLAN-Modul welches hier wieder Bandbreite frei gibt

# Case3: ROG STRIX B550-F GAMING + Ryzen 7 5800X + Samsung MZ-V7S500BW 970 EVO Plus 500 GB NVMe M.2 (Verbaut in M.2_1) + Samsung MZ-V7S1T0BW 970 EVO Plus 1 TB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = ON

• Die NVMe in Slot M.2_1 weißt volle Read (3350 MB/s) und eine limitierte Write Schreibrate (1100 MB/s) auf (Hinweis: Ich habe nun einen Ryzen 5000 verbaut)
• Die NVMe in Slot M.2_2 weißt volle Read (3290 MB/s) / und eine limitierte Write (2490 MB/s) Schreibrate auf

# Case4: ROG STRIX B550-F GAMING + Ryzen 7 5800X + Samsung MZ-V7S500BW 970 EVO Plus 500 GB NVMe M.2 (Verbaut in M.2_1) + Samsung MZ-V7S1T0BW 970 EVO Plus 1 TB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = OFF

• Die NVMe in Slot M.2_1 weißt volle Read (3350 MB/s) und eine limitierte Write Schreibrate (1100 MB/s) auf (Hinweis: Ich habe nun einen Ryzen 5000 verbaut)
• Die NVMe in Slot M.2_2 weißt volle Read (3290 MB/s) / Write (3200 MB/s) Schreibrate auf

#Case5: ROG STRIX B550-F GAMING + Ryzen 7 5800X + Samsung 980 PRO 500 GB PCIe 4.0 NVMe M.2 MZ-V8P500BW (Verbaut in M.2_1) + Samsung MZ-V7S1T0BW 970 EVO Plus 1 TB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = ON

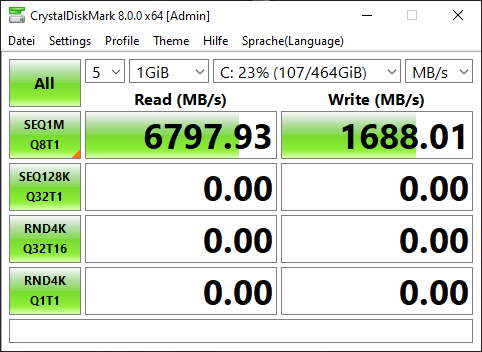

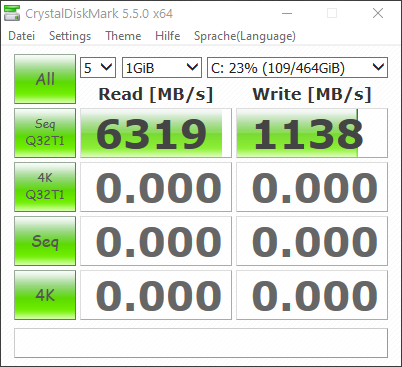

• Die NVMe in Slot M.2_1 weißt volle Read (6850 MB/s) und eine limitierte Write Schreibrate (1050 MB/s) auf (Hinweis: Ich habe nun einen Ryzen 5000 verbaut)
• Die NVMe in Slot M.2_2 weißt volle Read (3290 MB/s) / und eine limitierte Write (2490 MB/s) Schreibrate auf

#Case6: ROG STRIX B550-F GAMING + Ryzen 7 5800X + Samsung 980 PRO 500 GB PCIe 4.0 NVMe M.2 MZ-V8P500BW (Verbaut in M.2_1) + Samsung MZ-V7S1T0BW 970 EVO Plus 1 TB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = OFF

• Die NVMe in Slot M.2_1 weißt volle Read (6850 MB/s) und eine limitierte Write Schreibrate (1050 MB/s) auf (Hinweis: Ich habe nun einen Ryzen 5000 verbaut)
• Die NVMe in Slot M.2_2 weißt volle Read (3290 MB/s) / Write (3200 MB/s) Schreibrate auf

#Case7: ROG STRIX B550-F GAMING + Ryzen 7 5800X + Samsung 980 PRO 500 GB PCIe 4.0 NVMe M.2 MZ-V8P500BW (Verbaut in M.2_2)
+ WLAN Modul = OFF

• Die NVMe in Slot M.2_1 weißt volle Read (6850 MB/s) und eine limitierte Write Schreibrate (1050 MB/s) auf (Hinweis: Ich habe nun einen Ryzen 5000 verbaut)
• Kein NVMe in Slot M.2.2 verbaut

#Case8: ROG STRIX B550-F GAMING + Ryzen 7 5800X + Samsung MZ-V7S500BW 970 EVO Plus 500 GB NVMe M.2 (Verbaut in M.2_2)
+ WLAN Modul = OFF

• Die NVMe in Slot M.2_1 weißt volle Read (3250 MB/s) und eine limitierte Write Schreibrate (1020 MB/s) auf (Hinweis: Ich habe nun einen Ryzen 5000 verbaut)
• Kein NVMe in Slot M.2.2 verbaut

Ich bin leider aktuell ratlos und weiß nicht mehr was ich noch tun soll. Der Hersteller Support stellt sich auch dumm. Andere sind auch betroffen und haben mit X570 das gleiche Problem!



[der Unzensierte]

Da wirst du wohl auf ein BIOS-update warten müssen, liest sich sehr nach einem BIOS-bug.



[Muela_on_it]

Stell mal die Grafikkarte auf PCIe 3.0 statt 4.0

Evt. auch weitere Erweiterungskarten wie Wlan, 2.te m.2 SSD entfernen

Und nochmals testen.

Da mich das sonst etwas stutzig macht:

20 nutzbare PCIe® 4.0-Lanes mit einem AMD Ryzen™ Prozessor der 3. Generation​

Das Könnte man bei Herstellern auch auf 10 weitere Arten interpretieren.



[Starter5566]

Da wirst du wohl auf ein BIOS-update warten müssen, liest sich sehr nach einem BIOS-bug.

Andere Mainboard Hersteller sind ebenfalls betroffen. Ein neues BIOS gab es erst. BIOS: 1401 (Neuste Version seit 08.12.2020)

Ergänzung (11. Dezember 2020)

Stell mal die Grafikkarte auf PCIe 3.0 statt 4.0

Evt. auch weitere Erweiterungskarten wie Wlan, 2.te m.2 SSD entfernen

Und nochmals testen.

Da mich das sonst etwas stutzig macht:

20 nutzbare PCIe® 4.0-Lanes mit einem AMD Ryzen™ Prozessor der 3. Generation​

Das Könnte man bei Herstellern auch auf 10 weitere Arten interpretieren.

Hatte ich bereits gemacht, nur nicht erwähnt. Ich habe nur die wichtigsten Dinge erwähnt. Ich habe natürlich noch mehr gemacht, da mich das Thema jetzt schon einige Zeit beschäftigt! Habe den Fakt jetzt nochmal oben mit erwähnt!



[till69]

Also meine 980 Pro (1TB) mit auf einem 5900x @ MSI B550 Gaming Plus:
5554 / 4013 MB/s (seq. read/write mit AS SSD Benchmark)
6660 / 4949 MB/s (seq. read/write mit CrystalDiskMark 8.0.0)



[momorious]

Ich habe das gleiche Problem!
Mit der ersten 980 Pro 1TB habe ich nur im allerersten Benchmark die vollen 5200MB/s im Write bekommen, in zig Tets danach war der Write Speed auf 2200-2500MB/s limitiert - ohne ersichtlichen Grund.
Habe dann eine Austausch-SSD bekommen, weil der Verdacht aufkam, dass der Controller defekt sei.
Mit der Austausch SSDs und einer erneuten Neuinstallation von Win 10 hab ich danach in unzähligen Benchmarks stets 5200MB/s erreicht. Bis ich nach 2 Wochen heute mal wieder getestet habe und bäm, wieder nur 2200MB/s.
Kann doch nicht wieder der Controller defekt sein von jetzt auf gleich, oder?
MUSS doch sicher ein Firmware Problem sein was Samsung schnellstens beheben solle?

https://www.computerbase.de/forum/t...ite-speed-nur-50.1981785/page-3#post-25008828



[Starter5566]

Vollzitat entfernt

Es liegt m. E. nicht an der Firmware, da meine 970 EVO und 970 EVO Plus in dem M.2_1 ebenfalls mit dem Ryzen 5000 im Write Speed limitiert werden. Mit dem Ryzen 3000 hatte ich keine Limitierung im Write Speed auf dem M.2_1 Slot.



[momorious]

Also ein BIOS Problem..?
Wieso hab ich dann anfangs in bestimmt 30 Benchmarks an unterschiedlichen Tagen stets 5200MB/s und heute nur noch 2200MB/s ohne dass ich irgendeine BIOS Änderung oder sonst was durchgeführt habe..? :/
Irgendwas stinkt da doch..
Habe leider auch keinen Vergleich mit altem Ryzen 3000 weil es mein erstes AMD System überhaupt ist (mit nem 5800X auf nem X570 Board).



[Starter5566]

Also ein BIOS Problem..?
Wieso hab ich dann anfangs in bestimmt 30 Benchmarks an unterschiedlichen Tagen stets 5200MB/s und heute nur noch 2200MB/s ohne dass ich irgendeine BIOS Änderung oder sonst was durchgeführt habe..? :/
Irgendwas stinkt da doch..
Habe leider auch keinen Vergleich mit altem Ryzen 3000 weil es mein erstes AMD System überhaupt ist (mit nem 5800X auf nem X570 Board).

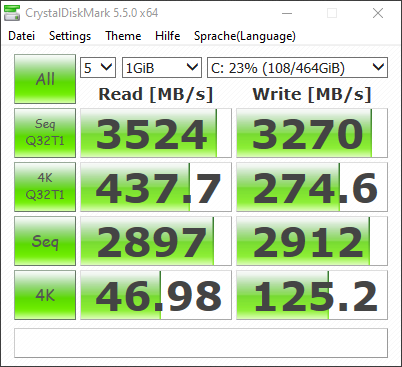

Anbei siehst Du mein kontinuierliches Ergebnis mit einem Ryzen 3100 und der NVMe im M.2_1 Slot. Scheinbar haben die Ryzen 5000 CPU eine Limitierung, denn dadurch wird der Slot ja mit PCIe 4.0 angesteuert, wenn eine PCIe 4.0 fähige NVMe drin steckt, wenn nicht normale Ansteuerung mit PCIe 3.0 Aber egal welche meiner 3 NVMe's (980 Pro, 970 Evo, 970 Evo Plus) ich mit dem Ryzen 5600x oder dem 5800x auf dem Board betreibe, der Write Speed ist wirklich niemals auf dem Wert, auf dem er sein sollte! Schau gern mal anbei. Ich habe die Bilder beschriftet.



[till69]

auf nem X570 Board

Welches?



[Starter5566]

Welches?

Es ist bekannt, dass der B550 und der X570 exakt das von mir beschrieben Problem haben. Ich bin somit kein Einzelfall.



[momorious]

Welches?

Asus Prime X570-Pro

Ergänzung (11. Dezember 2020)

Anbei siehst Du mein kontinuierliches Ergebnis mit einem Ryzen 3100 und der NVMe im M.2_1 Slot. Scheinbar haben die Ryzen 5000 CPU eine Limitierung, denn dadurch wird der Slot ja mit PCIe 4.0 angesteuert, wenn eine PCIe 4.0 fähige NVMe drin steckt, wenn nicht normale Ansteuerung mit PCIe 3.0 Aber egal welche meiner 3 NVMe's (980 Pro, 970 Evo, 970 Evo Plus) ich mit dem Ryzen 5600x oder dem 5800x auf dem Board betreibe, der Write Speed ist wirklich niemals auf dem Wert, auf dem er sein sollte! Schau gern mal anbei. Ich habe die Bilder beschriftet.

mhm aber bei mir war der Speed voll da wo ich vor 2 Wochen dutzende Tests gemacht habe.
Es geht also prinzipiell, nur irgendwas blockiert jetzt gerade wieder den Speed...



[till69]

2:0 für ASUS bis jetzt ... wie gesagt, mein MSI B550 hat das Problem nicht

ASUS kauft man mit AM4 Sockel sowieso nicht, da bei allen ASUS-UEFI's ab 75° der CPU-Lüfter schon auf 100% läuft (auch nicht manuell im BIOS änderbar)



[Starter5566]

2:0 für ASUS bis jetzt ... wie gesagt, mein MSI B550 hat das Problem nicht

ASUS kauft man mit AM4 Sockel sowieso nicht, da bei allen ASUS-UEFI's ab 75° der CPU-Lüfter schon auf 100% läuft (auch nicht manuell im BIOS änderbar)

Habe in AiSuite Lüfterkurve angepasst und bis 85 Grad sind keine Lüfter zu hören.



[till69]

Habe in AiSuite Lüfterkurve angepasst

Deswegen habe ich BIOS erwähnt. Auf einen System (bei mir 5900x auf B550), bei dem "Mauszeiger bewegen" den Verbrauch um 100% steigen lässt (von 45W auf 90W, gemessen an der Steckdose), lasse ich ungern 24/7 so eine "Müll"-Software im Hintergrund laufen.



[Starter5566]

Deswegen habe ich BIOS erwähnt. Auf einen System (bei mir 5900x auf B550), bei dem "Mauszeiger bewegen" den Verbrauch um 100% steigen lässt (von 45W auf 90W), lasse ich ungern so eine "Müll"-Software im Hintergrund laufen.

Kein Problem, doch lass uns bitte den eigentlichen Scope nicht verlieren. Weiterhin ist meine Problemstellung Open und das Problem mit der Write-Speed Limitierung weiterhin ungelöst.



[till69]

Die ganzen Tests hast Du hoffentlich ohne installierte AiSuite gemacht?



[Starter5566]

Die ganzen Tests hast Du hoffentlich ohne installierte AiSuite gemacht?

Natürlich!



[till69]

Ich denke die Antwort ist ASUS ... auch auf einem Gigabyte B550 Aorus Elite lief meine 980Pro ohne ein Limit.



[heretic0815]

Du hast schlicht ein PCI-lane-Problem. Das ist auch für B550-Boards bekannt. Sinnvoll kannst Du ein B550 Board nur mit einer M2. NvME nutzen (M2_1). Mit zwei M2 NvME und sogar WLAN brauchst Du ein X570 Board. Und selbst da die neueren, also Asus Dark Hero, MSI Godlike sind beide eine hervorragende Wahl.

Bei X570 und B550 laufen 1te Grafikkarte über PCIe Gen 4 x16 (nur eine PCIe-Karte) und 1te NvME über PCI Gen 4 x4. Bei einem X570 Board ist der PCH üblicherweise nur mit PCI Gen 4 x4 (PCI Gen3 x4 bei B550) angebunden. Heißt viele USB (die über den PCH), SATA-Festplatten, 2te NvME, NIC, Wireless,... laufen über den PCH und damit dem PCI Gen4 x4 (PCI Gen3 x4 bei B550) Flaschenhals. Ergo: selbst mit einem "alten" X570 Board wird Dein Setup schon eng.

Mir ist nicht ganz klar wie, aber MSI Godlike und Asus Dark Hero haben gemäß Flußdiagramm eine 2x PCI Gen4 x4 Anbindung des PCH an die CPU. Heißt mit beiden Boards kannst Du noch recht bequem zwei NvME mit PCI Gen4 x 4 und WiFi betreiben.

Diese "zufälligen" Werte bei Deinen Messungen liegen einfahc am Chipsatz oder auch dem BIOS Management, während andere Geräte aktiv waren oder sind. Klingt so alles recht normal.

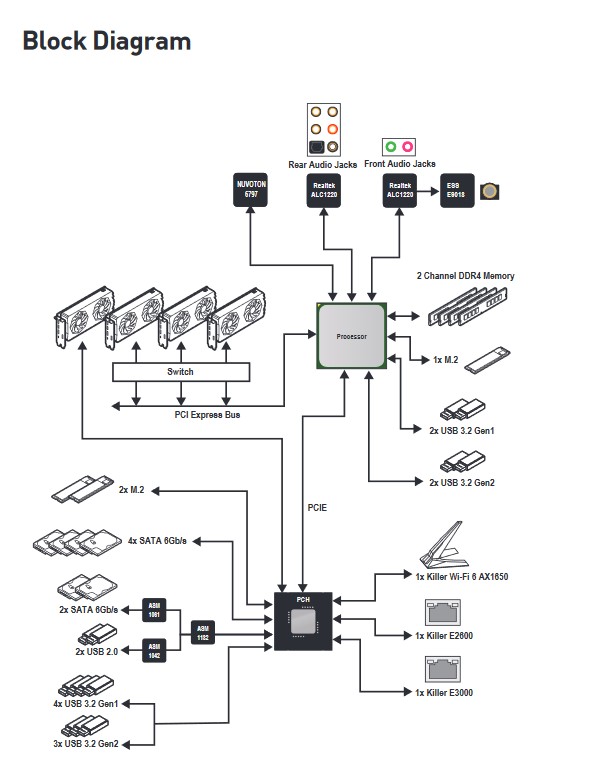

Hier noch ein Schaubild von MSI:
