Schwarzer Bildschirm + Pc boot nur noch ins Bios möglich

zelxhd

Cadet 1st Year
Registriert
Mai 2022
Beiträge
10
Guten Abend zusammen,

habe folgendes Problem bei folgender Hardware:

Gigabyte Aorus x470 Ultra Gaming (Bios Version F63a - Neuste Version ist seit wenigen Tagen F63b)
Gtx 1070 mit aktueller Treibersoftware
Amd ryzen 5 2600x mit aktueller Treibersoftware
Corsair 3200mhz (CMK32GX4M2B3200C16) 2x 16 Gb Slot 1 + 3
Netzteil: Seasonic Focus Gold 1000 Watt
M2 Samsung Evo 970 Festplatte sowie 2 SSD Samsung Evo 870 Festplatten sind angeschlossen.

Der Pc hatte nach einem Overclock Setup im Ryzen Master Tool ein Black Screen, CPU Temp lag bei ca. 60 Grad. Seither startet der PC zu 90% nur noch mit einem Black Screen, ohne Bios Logos, wobei die VGA, DRAM und CPU LED nacheinander rot leuchten. Es wurden einige Neustarts unternommen, und selten startet der PC mal ohne Black Screen, doch sobald dann von einer der 3 Festplatten gebootet werden soll, erscheint wieder ein Blackscreen. Hatte dann ein Windows Defekt vermutet, und Bios erfolgreich resettet, dann Bios Standardeinstellungen geladen (CSM aktiviert), und mehrmals versucht, von einem Win 10 USB Stick mit MBR Partition die Neuinstallation zu starten. Doch hier passieren kuriose Dinge. Mal friert das Bild genau an der Stelle, an der eine beliebige Taste gedrückt wird, um vom USB zu booten, mal kommt es vor, das beim USB Boot einfach nur das Bios Logos erscheint, statt das „Press Any Key to boot from usb“ Fenster, und mal startet der PC einfach neu, statt vom USB zu booten. Hatte dann ein Defekt im USB vermutet, und ein 2. USB Medium mit Win 10 MBR angeschlossen und gebootet, in allen verschiedenen USB Slots. Doch selbes Ergebnis. Ach ja, ein einziges mal hatte die Neuinstallation funktioniert, doch nach dem Neustart, als dann in das Neuinstallierte Laufwerk gebootet werden sollte, erschien wieder ein Black Screen.
Ausserdem wurden eine andere, funktionierende, Grafikkarte (AMD RX 460), ein CPU Ryzen 7 2700 eingebaut, die Ram auf Slot 2 + 4 umgebaut, die 2 vorhandenen Monitore jeweils einzeln ausprobiert, so wie ein 3. Monitor einzeln angeschlossen und ausprobiert, doch das Problem bleibt bestehen.

Werde jetzt als Nächstes das Netzteil vom Motherboard trennen, die CMOS vollständig rausholen und so über Nacht lassen, und Morgen schauen, was passiert.

Freue mich über weitere Ideen.

zelxhd schrieb:
Corsair 3200mhz (CMK32GX4M2B3200C16) 2x 16 Gb Slot 1 + 3
Bitte bei 2+4 lassen, auch wenn das nicht(s) mit deinem Problem zu tun haben sollte.

zelxhd schrieb:
Werde jetzt als Nächstes das Netzteil vom Motherboard trennen, die CMOS vollständig rausholen und so über Nacht lassen, und Morgen schauen, was passiert.
Du hast schon so viel probiert, aber noch keinen CMOS-Clear?

Es sind 2 CMOS Clear Pins vorhanden, doch beim Überbrücken mit einem Schraubenzieher reagiert das Motherboard nicht.

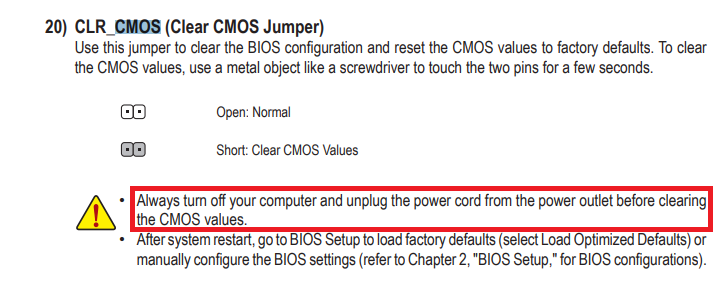

Auf den Hinweis hast du geachtet?

Nein, darauf habe ich leider noch nicht geachtet. Danke für den Hinweis. Werde das Morgen früh gleich ausprobieren. Es waren Heute 5 anstrengende Stunden und Recherchen 🤦🏻‍♂️

Hast schon viel versucht, da bleibt noch der Test mit nur einem der Riegel RAM über Kreuz. Memtest wirst du wohl auch kaum von einem Stick starten können, wenn der blackscreen kommt.

Hatte das letzens ähnlich bei einem uralten Laptop und habe die Suche aufgegeben.

zelxhd schrieb:
dann Bios Standardeinstellungen geladen (CSM aktiviert), und mehrmals versucht, von einem Win 10 USB Stick mit MBR Partition die Neuinstallation zu starten. Doch hier passieren kuriose Dinge.
Warum versuchst man auch bei einem modernem System,
mit einer Grafikkarte mit VBios für UEFI-Support, einer NVMe,
hier mit CSM und MBR das System auf BIOS/Legacy zu bringen.

Zuletzt bearbeitet:
Nickel schrieb:
Warum versuchst man auch bei einem modernem System,
mit einer Grafikkarte mit VBios für UEFI-Support, einer NVMe,
hier mit CSM und MBR das System auf BIOS/Legacy zu bringen.
Ich fürchte das ist einfach Unwissen.
Wenn man sich den Text so durchliest stimmen einigen Sachen nicht.
Wie CMOS CLR funktioniert war auch nicht klar, dafür wird von "CMOS rausholen über Nacht" gebrubbelt, wohl die Batterie gemeint.
Es wird bei SSDs laufend von Festplatten "geredet".
Auch kommt mir das 1000W NT etwas fehlt am Platz vor, will der TE hier zwei PCs durchfüttern? (aber das nur am Rande und ist für die Problematik nicht relevant).

Zusätzlich scheint hier ohne besseres Wissen an der OC-Schraube gedreht worden zu sein, aber wohl etwas zu fest.

Also @zelxhd, Schritt 1 wäre CMOS CLR lt. Handbuch wie in #4 von @Drewkev aufgezeigt.
Falls das nicht fruchtet, wäre Kreuztest mit RAM (jeweils nur ein Riegel im RICHTIGEN Slot (siehe Handbuch) der nächste Schritt.

Wir warten ... :jumpin:

  • Gefällt mir
Reaktionen: Tulol
Auszug aus dem Handbuch des Boards:



Die beiden RAM-Module in DDR4_1 und DDR4_2 ist also die seitens Gigabyte empfohlene Konfiguration.

Mach den CMOS-Reset so wie im Handbuch beschrieben und von @Drewkev in #4 gepostet.

Es wurden hier im Forum schon Fälle beschrieben, in denen nach zu scharfen "Optimierungen" mittels Ryzen-Master kein CMOS-Reset geholfen hatte. Iirc half da der Einsatz einer anderen zu Board und BIOS/UEFI kompatiblen CPU, um die Einstellungen zurückzusetzen. Anschließend kannst du dann deine CPU wieder einsetzen. Aber wie geschrieben - iirc.

Firle schrieb:
Die beiden RAM-Module in DDR4_1 und DDR4_2 ist also die seitens Gigabyte empfohlene Konfiguration.
Wobei man auch beachten muss, was DDR4_1 und DDR4_2 sind. :)


Hier noch der passende Auszug aus dem Handbuch um es klar zu machen. :jumpin:

Das mit CMOS CLR hilft ggf. nicht wenn die OC-Schraube zu fest angezogen wurde kannte ich noch nicht und das ist dann übel.

Ich gehe davon aus, dass ein CMOS Clear hilft. Am besten nach dem Netzteil abschalten nochmal den Power-Button (den am Gehäuse, NT ist aus!) betätigen, damit sich die Kondensatoren im NT entladen, sonst ist da noch einige Zeit Spannung vorhanden und der Clear funktioniert nicht.

🤷🏻‍♂️

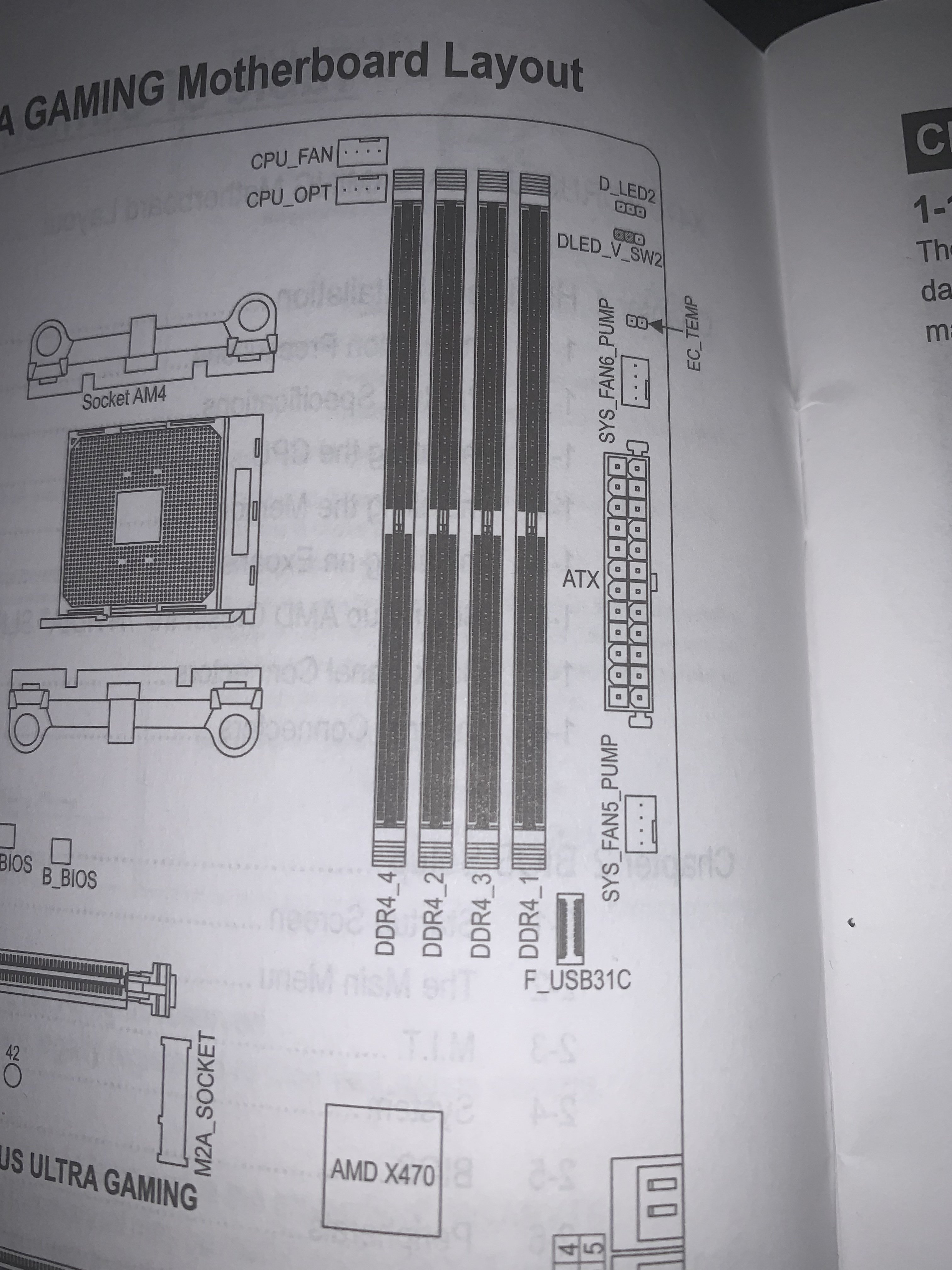

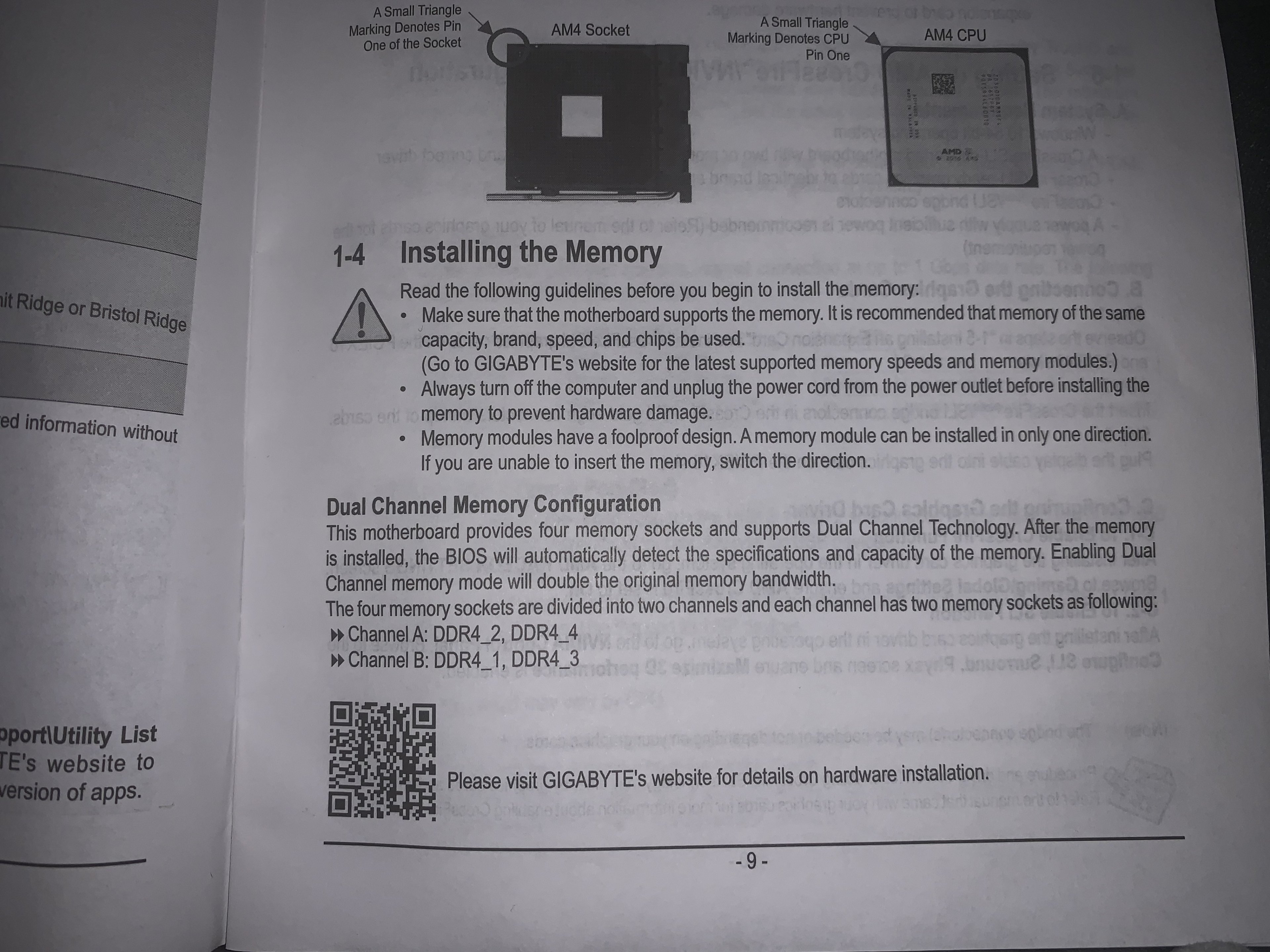

Das Handbuch empfiehlt DDR4_2, DDR4_4 sowieo DDR4_1, DDR_3 ?


Anhänge

  • A4302593-5591-441D-B9D1-3A3C84D3C2ED.jpeg
    1,2 MB · Aufrufe: 199
  • 8AA18A50-90CA-4B78-9410-E4FDAF935D3A.jpeg
    1,2 MB · Aufrufe: 214
Nach dem clear cmos versucht in 2 SSD zu booten —> Black Screen, Vga + Dram LED rot.
Wie funktioniert ein Kreuz Memtest?
Ergänzung ()

prian schrieb:
Ich fürchte das ist einfach Unwissen.
Wenn man sich den Text so durchliest stimmen einigen Sachen nicht.
Wie CMOS CLR funktioniert war auch nicht klar, dafür wird von "CMOS rausholen über Nacht" gebrubbelt, wohl die Batterie gemeint.
Es wird bei SSDs laufend von Festplatten "geredet".
Auch kommt mir das 1000W NT etwas fehlt am Platz vor, will der TE hier zwei PCs durchfüttern? (aber das nur am Rande und ist für die Problematik nicht relevant).

Zusätzlich scheint hier ohne besseres Wissen an der OC-Schraube gedreht worden zu sein, aber wohl etwas zu fest.

Also @zelxhd, Schritt 1 wäre CMOS CLR lt. Handbuch wie in #4 von @Drewkev aufgezeigt.
Falls das nicht fruchtet, wäre Kreuztest mit RAM (jeweils nur ein Riegel im RICHTIGEN Slot (siehe Handbuch) der nächste Schritt.

Wir warten ... :jumpin:

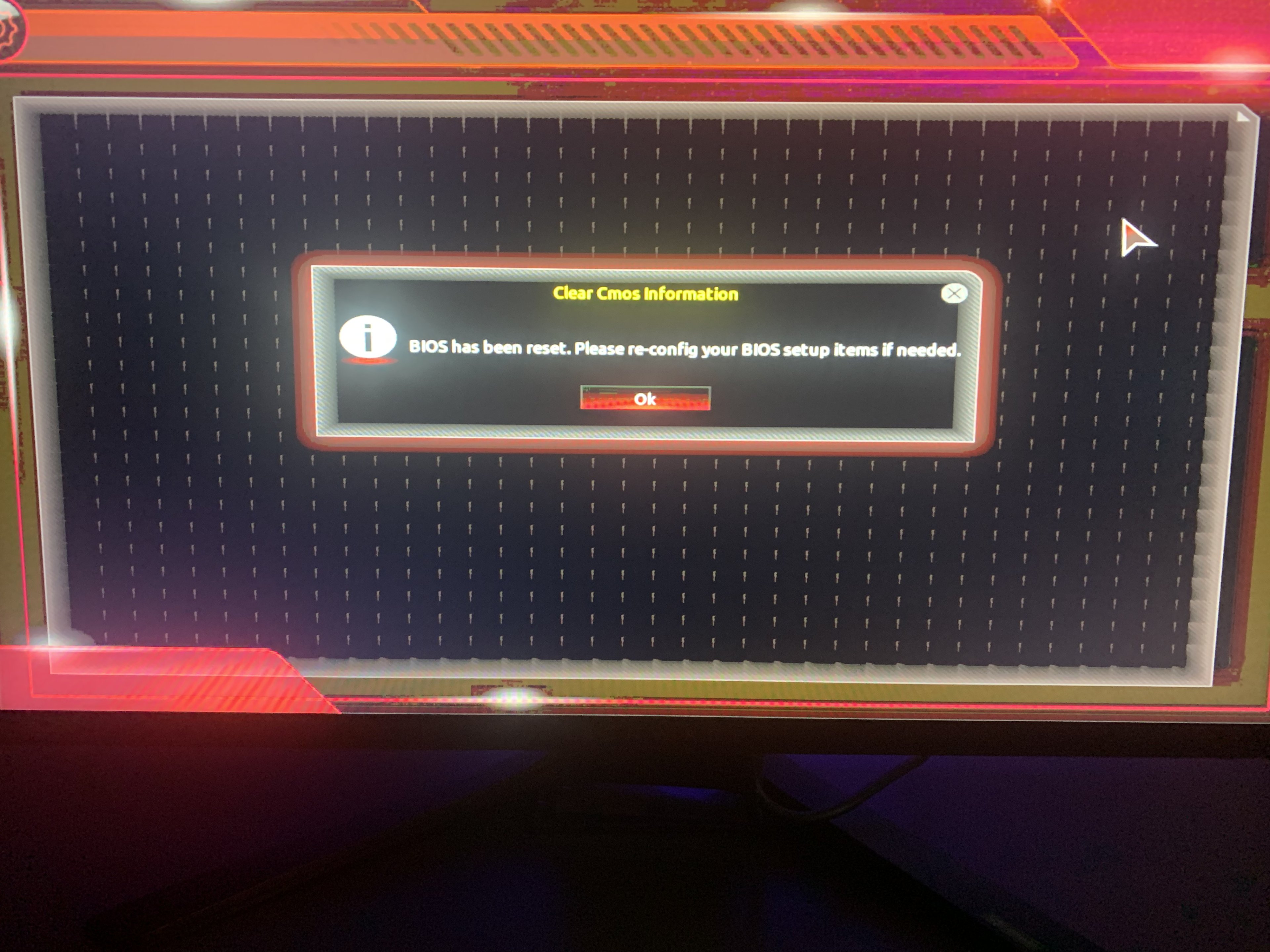

Alles korrekt, Leider.


Anhänge

  • BE12F336-A247-41F5-B3B5-6DCB1DB55712.jpeg
    1,1 MB · Aufrufe: 221
Zuletzt bearbeitet:
@zelxhd
Du sollst die RAM-Riegel einfach mal einzeln testen ob das dann auch auftritt, um einem möglichen Defekt eines Riegels zu erkennen (falls das vorliegt).

Du musst nach dem CMOS Clear auch das wieder einstellen, wenn also eine andere SSD zum Booten benutzt wird, dann muss das wieder gesetzt werden, i.d.R. steht was von Windows Bootmanager in den Optionen (falls UEFI), ansonsten (bei MBR) musst Du eben auf die andere SSD umstellen.
Im Bereich Boot im BIOS/UEFI wird man da fündig ...
Oder beim Einschalten den Bootmanager ranholen (F8 bei ASUS, F11 bei ASRock, keine-Ahnung bei MSI).

Zuletzt bearbeitet:
prian schrieb:
@zelxhd
Du sollst die RAM-Riegel einfach mal einzeln testen ob das dann auch auftritt, um einem möglichen Defekt eines Riegels zu erkennen (falls das vorliegt).

Du musst nach dem CMOS Clear auch das wieder einstellen, wenn also eine andere SSD zum Booten benutzt wird, dann muss das wieder gesetzt werden, i.d.R. steht was von Windows Bootmanager in den Optionen (falls UEFI), ansonsten (bei MBR) musst Du eben auf die andere SSD umstellen.
Im Bereich Boot im BIOS/UEFI wird man da fündig ...
Oder beim Einschalten den Bootmanager ranholen (F8 bei ASUS, F11 bei ASRock, keine-Ahnung bei MSI).
Beim Gigabyte Board ist es die F12 Taste, der in den Bootmanager gelangt. Im Bios wurde als 1. Bootpriorität einer der SSD gewählt. Ansonsten sind im Bios die Standardeinstellungen geladen (mit CSM enable).
Habe mit einem Ram alle 4 Slots durchprobiert, und auch mal die Grafikkarte in einen anderen Slot gesteckt. Bestes Ergebnis war, das er ohne rote LED Anzeige in eines der SSD bootete, doch das Bild bleibt weiterhin schwarz. Danach versucht, vom Win 10 USB Medium zu booten, ohne Erfolg. Der Pc reagiert unterschiedlich, mal Freeze im „Press any Key to boot from USB, sobald eine beliebige Taste gedrückt wird, mal Neustart, irgendwie schwer reproduzierbar.

Drewkev schrieb:
Warum CSM? Ist dein Windows in MBR?
Ja, hatte alle 3 Laufwerke mit MBR installiert. Die 2 USB Win 10 Medien sind auch MBR.
Ergänzung ()

Drewkev schrieb:
Warum CSM? Ist dein Windows in MBR?
Warum…🤷🏻‍♂️ Hatte früher mal im Netz gelesen, das es keinen wirklichen Unterschied macht, ob MBR oder Uefi.

Hab jetzt noch ein DDR4 Ram im Schrank gefunden, und alle 4 Slots durchprobiert, Grafikkarte auch nochmal getauscht. Das Bild friert immer im „Press Any key to boot from USB…“ Fenster ein, sobald eine Taste gedrückt, ohne rote LED Anzeige.
Es bleibt nur noch die Annahme, dass das Motherboard hinüber ist.
Wenn keine weiteren Ideen mehr vorhanden sind, sage ich Danke an Alle…
Und machts gut.

prian schrieb:
Ich fürchte das ist einfach Unwissen.
Klingt für mich doch eher bewusst,
wie er hier von CSM und MBR redet.
Nur CSM und MBR, da geht nicht viel bei NVMes.
Seine Samsung Evo 970 ist aber wohl eine,
welche auch zusätzlich noch ein Legacy Option ROM hat.
Das muss er dann aber wählen im BIOS und dann ginge wohl auch MBR (CSM).
Aber es ist echt nicht mehr zu empfehlen, diesen veralteten Stand noch zu wollen.
