Switch Verkabelung richtig? Netzwerkdose hat kein Netz

[fnatiCz]

Hallo Gemeinde,

ich bin absoluter Amateur in der Netzwerktechnik.

Wir sind in eine Neubauwohnung gezogen wo glücklicherweise in jedem Raum Netzwerkdosen vorhanden sind.
Ich habe mir dann auf anraten des netten Technikers meines Internetanbieters einen Switch gekauft. Der Techniker meinte, einfach anschließen Plug and Play, dann haben alle Dosen Netz.... nagut....

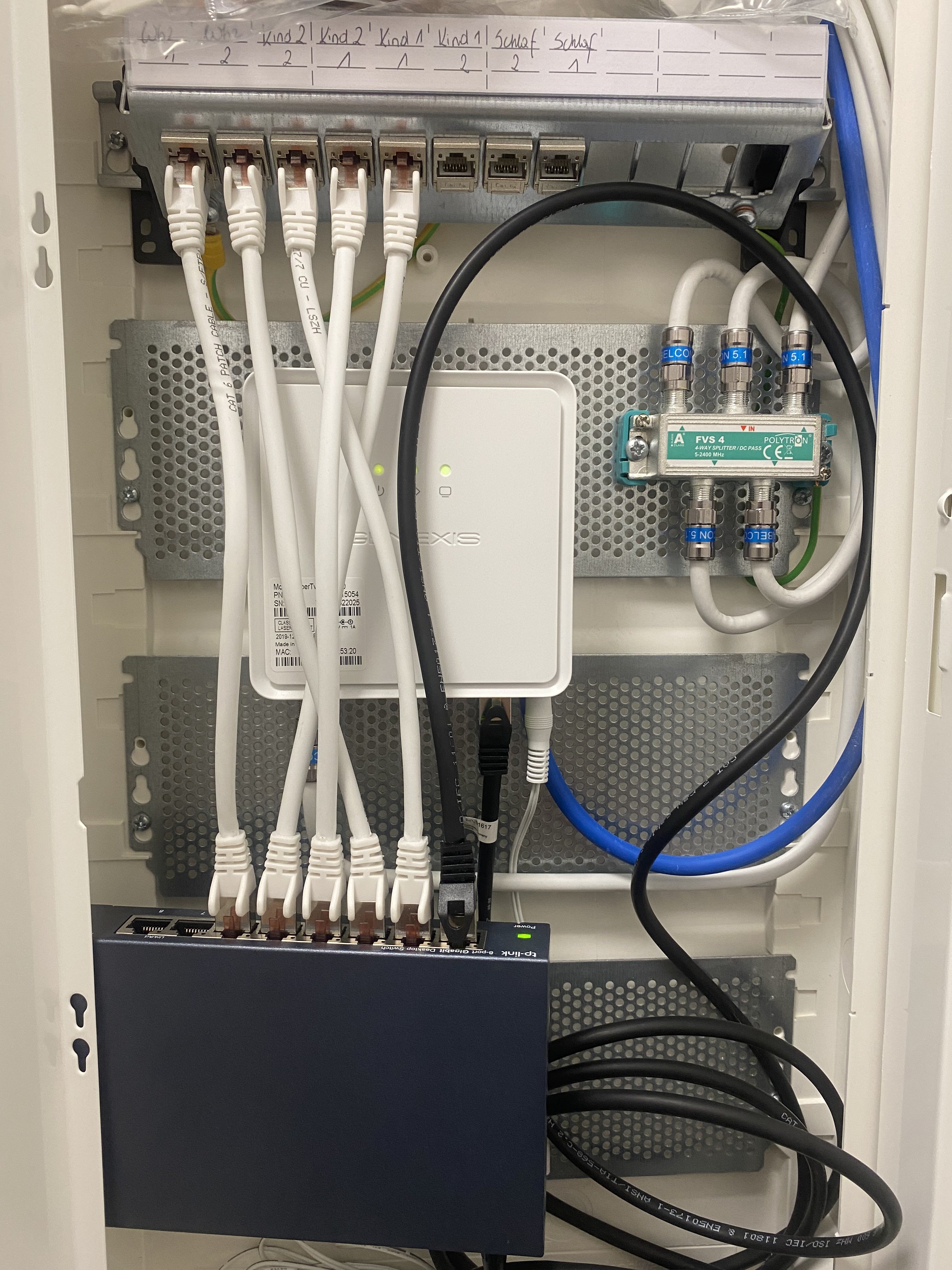

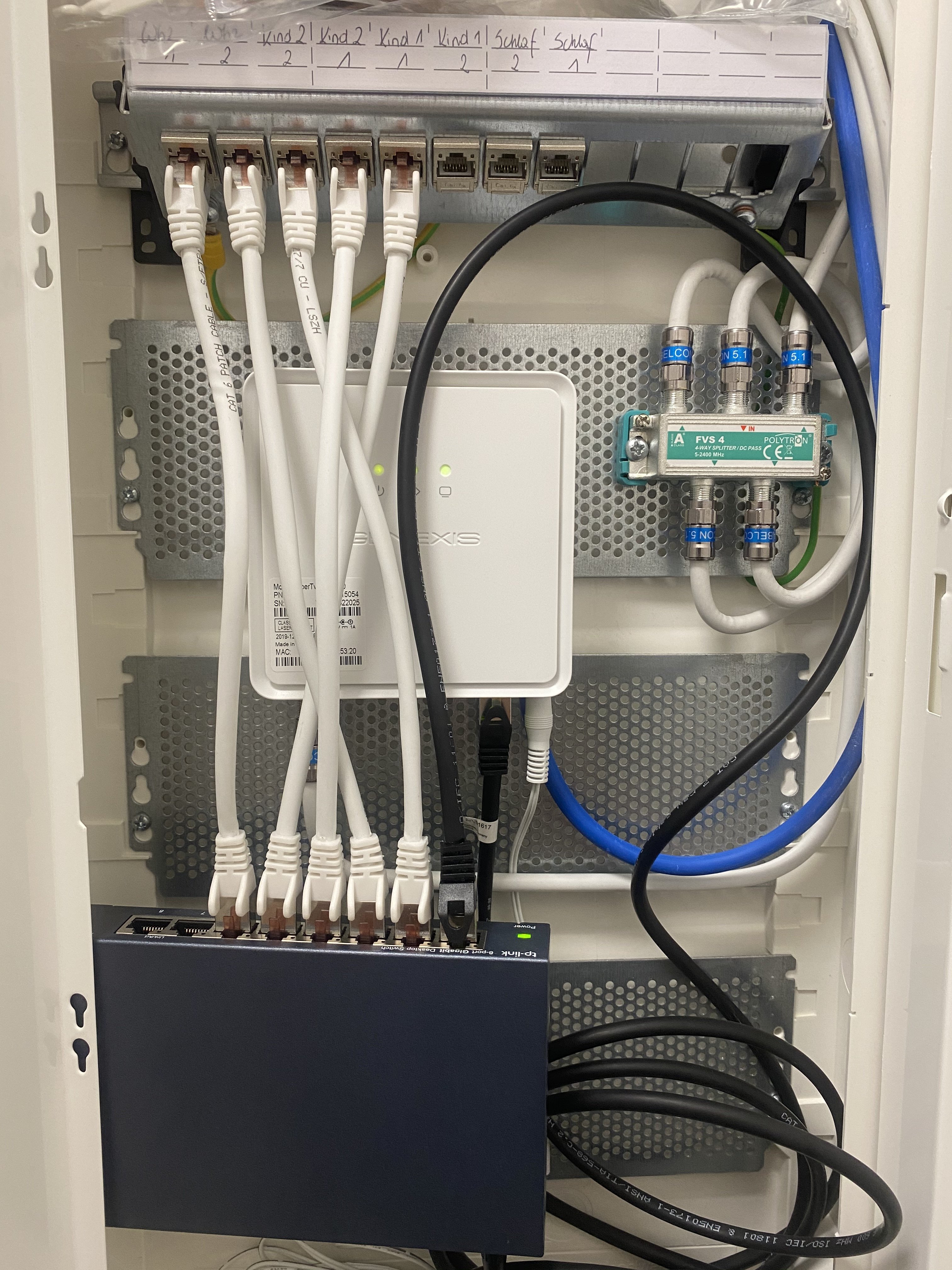

Anbei ein Bild meines Netzwerkkastens im HWR.
Mein Router steht im Büro und ist per Switch Kabel an Kind 2 -1 angeschlossen. Diese Dose ist die Einzige mit Internet.

Das schwarze Kabel kommt aus der Genesis Box und ist glaube ich der Verteiler?

Jetzt die alles entscheidende Frage: Was mache ich falsch?!

Hoffe ich habe mich verständlich ausgedrückt. Falls nicht, einfach fragen

Danke für eure Hilfe.

VG

*******
kurzer Nachtrag:
mir ist im FritzBox Interface aufgefallen, dass die Xbox im Wohnzimmer anscheinend erkannt wird, jedoch hat diese kein Internet.



[nitech]

Eigentlich sollte dein Router auch in diesem Kasten sein: Das schwarze Kabel kommt in den Router, das LAN des Router dann in den Switch.
mfg



[hanse987]

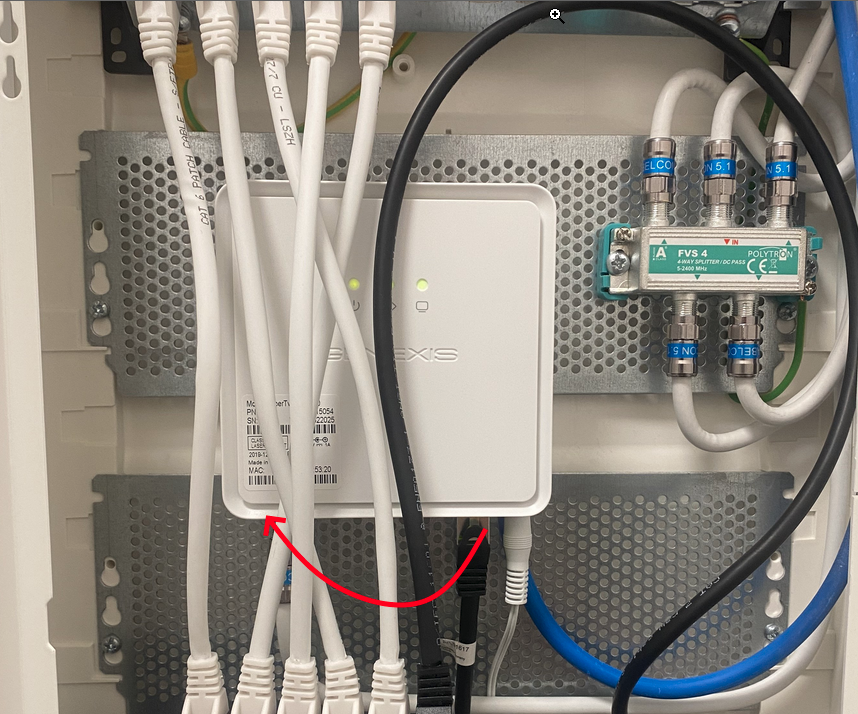

Deine Genesis Box darf nicht an den Switch. Das Kabel der Box muss direkt an den Port oben. Vom Router gehst du dann am anderen Netzwerkkabel zurück auf den Switch.



[Mojo1987]

Was ist die Genesis Box? Das Modem? Dann muss der Router am WAN Port angeschlossen werden. Du kannst nicht das Modem so mit ans Switch hängen, das funktioniert nicht.



[Novocain]

Von der Verkabelung sieht erstmal alles korrekt aus, solltest überall ausser im Schlafzimmer ne Netzwerkverbindung haben.

EDIT:
Ahhh die später erwähnte Fritzbox muss zwischen switch und Genesis Box, also das schwarze Kabel aus dem Genesis an die FB und von da aus an den Switch.



[Stonerrock]

Steck mal das schwarze Kabel in den Port ganz links. Die anderen Ports sind laut diser Anleitung deaktiviert.
https://www.deutsche-glasfaser.de/f...DG_kundeneigener_router_genexis_anleitung.pdf
Eventuell muss auch ein Router zwischen dem Genexis Modem und dem Switch eingebaut werden, da bin ich mir aber nicht sicher. Versuch erst mal, den Port links.



[honky-tonk]

Genesis Box -> (WAN) Router (LAN) -> Switch -> alle anderen Steckdosen (Die Dosen auf deinem Bild ganz oben)



[fnatiCz]

Der Router ist jetzt umgezogen in den Netzwerkkasten und das schwarze Kabel im WAN des Routers.
Jetzt läuft alles.

War dann doch einfacher als gedacht.
Danke euch!!



[User007]

Hi...

Trotzdem hier mal zur Info eine Anleitung (mit schematischem Anschlussplan) zwecks Orientierung, wie's richtig angeschlossen werden sollte.
