Warum kein Gigabit Netzwerk?

[Fr4g3r]

An welchen Port von FritzBox hast du den Switch angeschlossen ?
Kann es sein das du GreenLan im FritzBox eingestellt hast

Zwischen Fritzbox und HP-Switch hat er doch Gigabit-LAN.
Nur zu den Dosen passt es nicht.

@ Crebase
Er hat den J9560A, das ist ein Gigabit-Switch.

Ihr müsst schon lesen was die Leute schreiben.



[eRacoon]

In der Regel haben sowohl Patchpanel als auch Dosen Nummern, die sollten einheitlich sein egal auf welchem Standard man auflegt.
Wenn also die Farben auf den beiden Seiten in unterschiedlichen Nummern stecken, dann passt es nicht.

Auf die Farben kann man sich wie schon beschrieben nicht immer verlassen, aber die Adernummerung ist von Links nach Rechts wenn ich mich nicht täusche und die ist immer gleich, wenn nicht vorhanden müsste man selbst schauen wo welcher Port auf der Dose landet.



[KingRollo1]

OK, ich ziehe nachher mal eine Dose aus der Wand und vergleiche mit dem Patchfeld im Keller. Eine Netzwerk-Kabeltester könnte das Problem schnell erkennen? Wie funktionieren die Dinger?

Sowas z.b.? http://www.amazon.de/Wentronic-Leit...20035405&sr=1-2&keywords=netzwerk+kabeltester



[eRacoon]

Jep das ist ein solches Gerät, übrigens wer hat die Ports aufgelegt?
Ohne so ein Gerät halte ich das für fast unmöglich, es kann immer mal sein dass eine Ader keinen Kontakt hat, daher absolute Pflicht ein solches Gerät zu haben!

Das könnte natürlich auch sein, dass eine Ader keinen Kontakt hat, dann bricht das Netz direkt auf 100Mbit runter.



[Fr4g3r]

Das hier müsste die Anleitung für deine Dosen sein: http://media.telegaertner.com/Montageanleitung/B05030A0372D.pdf
Dort siehst du die Codierung der Farben für die Adern.

Der Kabeltester aus deinem Link sollte funktionieren.
Eine Seite an der Dose anschließen, die andere Seite am Patchfeld.

Falls du nicht selber aufgelegt hast und dafür bezahlt hast, dann kannste dich auch einfach an die Leuchte wenden die es falsch gemacht hat.



[Crebase]

ahh ok, dann würde ich auch auf voreingestelltes Fritz 100Mbit Green-LAN tippen.
http://fritz.box



[tifa]

Ich glaube dann es wurde falsch gelegt nicht nach A und nicht nach B,
Fotos von Patchpanelbelegung und Dosenbelegung wurde uns helfen um Fehler zu finden



[BlubbsDE]

So einer prüft eben nur, ob eine Leitung Kontakt zu einer anderen auf der anderen Seite hat. Das bringt Dir nur bedingt etwas. Du kannst mit dem Tester nicht genau feststellen, wo die Dreher sind.

@Crebase er hat einen GBit Link wenn er direkt an den Switch geht. Kannst Du Deine Tipps einfach mal lassen. Das Thema ist durch. Es kann nicht die FB und nicht der Switch sein.



[Fr4g3r]

@Crebase
Nein, das kann doch gar nicht sein wenn es doch zwischen der Fritzbox und dem HP-Switch geht!
Die Clients mit denen er die Probleme hat hängen alle am HP-Switch eben über ein Patchfeld.
Da kann das Problem gar nicht bei der Fritzbox liegen...



[eRacoon]

So einer prüft eben nur, ob eine Leitung Kontakt zu einer anderen auf der anderen Seite hat. Das bringt Dir nur bedingt etwas. Du kannst mit dem Tester nicht genau feststellen, wo die Dreher sind.

Häh warum? Das Gerät gibt nach einander auf die Adern ein Signal und wenn alles funktioniert sollte nach einander auf beiden Geräten jeweils die gleichen Zahlen leuchten.
Wenn aber stattdessen auf einem Gerät die 1 leuchtet und auf dem anderen die 4, dann ist was krumm



[KingRollo1]

Habe nicht selber aufgelegt, aber auch nicht dafür bezahlt, also halb so wild. :-)

Gigabit ist in der Firtzbox aktiviert.

Ja, so eine Anleitung für die Dosen ist dabei mit dem Bild bei Nr. 5



[BlubbsDE]

@eRacoon

genau das macht das Ding. Macht das Finden des Drehers aber nicht viel einfacher. Du weißt mit dem Tester einfach nicht genau, welche der Acht Leitungen gerade geprüft wird.

Mit dem Ergebnis des Tester weißt man dann nur. Da stimmt was nicht. Wenn nicht immer dieselben Zahlen aufleuchten. Und man muss dann händisch genau überprüfen, wo es den hakt.



[Fr4g3r]

Ok, wenn du nun noch eine Anleitung für das Patchfeld hast oder sagst wie es genau heisst, dann kann man recht einfach prüfen ob es passt oder nicht.
Dann kann man dir kurz schreiben wie es nach A aussehen müsste und wie nach B und dann kannst du prüfen ob es bei dir so ist oder nicht.



[tifa]

@KingRollo1 mach bitte Fotos das wurde uns und dir helfen :-D



[Crebase]

Musste auch schon mal 3x Kabel tauschen, bis Gigabit funktionierte
Dann werde ich mal nicht weiter mitmischen



[KingRollo1]

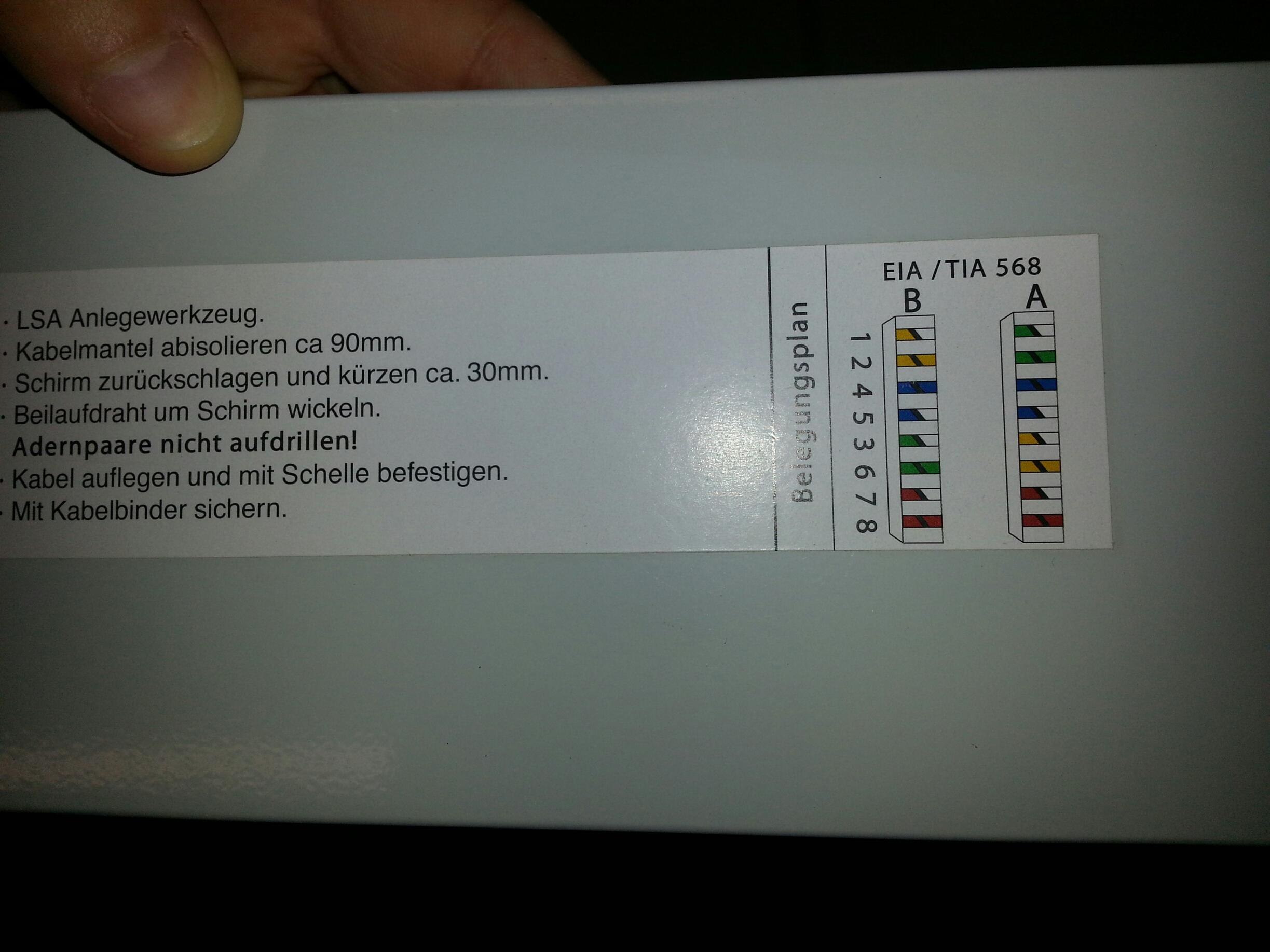

So, oben ist die Anleitung für die Dosenmontage verlinkt, hier mal ien Foto vom Aufkleber auf dem Patchfeld:



[Fr4g3r]

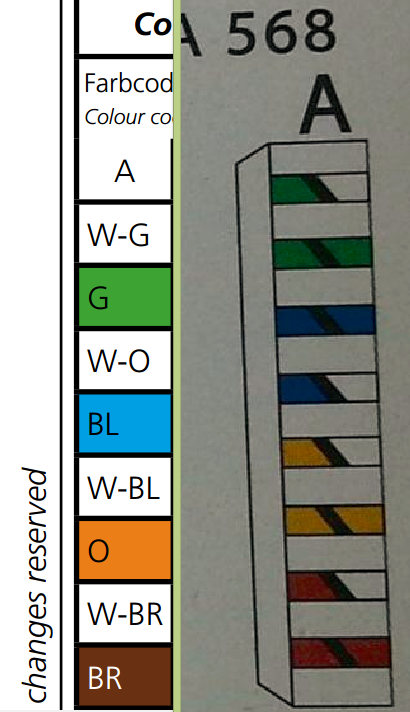

Hier mal die Belegung A nebeneinander.
Links ist die Dose, rechts das Patchfeld:



Da siehst du das der Anfang identisch ist.
Ab der Ader 3 unterscheidet es sich aber!

Ader 1: Weiss/Grün --> Weiss/Grün
Ader 2: Grün --> Grün
Ader 3: Weiss/Orange --> Blau

Jetzt musst du es eben so anpassen, dass die gleichen Farben am Schluss auf den gleichen Adern liegen, so wie z.B. bei Ader 1 und Ader 2.



[KingRollo1]

Das heisst falls A bei Patchfeld und Dose genommen wurde muss ich in Dose oder Patchfeld lediglich die blauen tauschen, richtig?



[Fr4g3r]

Am Patchfeld musst du halt Ader 3,4,5 tauschen.
Auf Ader 3 Weiss/Orange, auf Ader 4 Blau und auf Ader 5 Weiss/Blau.

Aber auch gegenchecken ob an der Dose wirklich nach A aufgelegt wurde.



[KingRollo1]

Ok, kapiert. Danke

Ergänzung (1. Januar 2015)

So, kleine Rückmeldung:

Die vorgeschriebene Belegung am Patchfeld ist von der Reihenfolge her nicht durchgehend 1 bis 8 sondern ist an die Belegung der Dose angepasst.

Muss am Patchfeld überall drei Adern tauschen, dann geht es.
Vielen Dank für die Hilfe.
