Wechsel von R7 1700 auf R7 5700G - System tot

[Kinschal]

Dazu käme direkt ein neues NT, weil schon 7 Jahre alt und der Rechner viele Jahre laufen soll. RAM würde, auf Grund der günstigen Preise auf 32 GB erweitert durch ein neues 2*16 GB Kit.

RAM auf jeden Fall. Bei den Preisen machst du da nichts falsch.
Beim Netzteil sehe ich das anders. Das Geld kannst du dir sparen.

Angenommen dem wäre so, müsste ein neues her. Würde dann aber eher auf den B550 Chipsatz gehen. Mein Fractial Design Define R6 könnte auch mATX aufnehmen.

Schau auch nach den Preisen. Den 5700G bekommst du auf so ziemlich jedes AM4-Board.



[knoxxi]

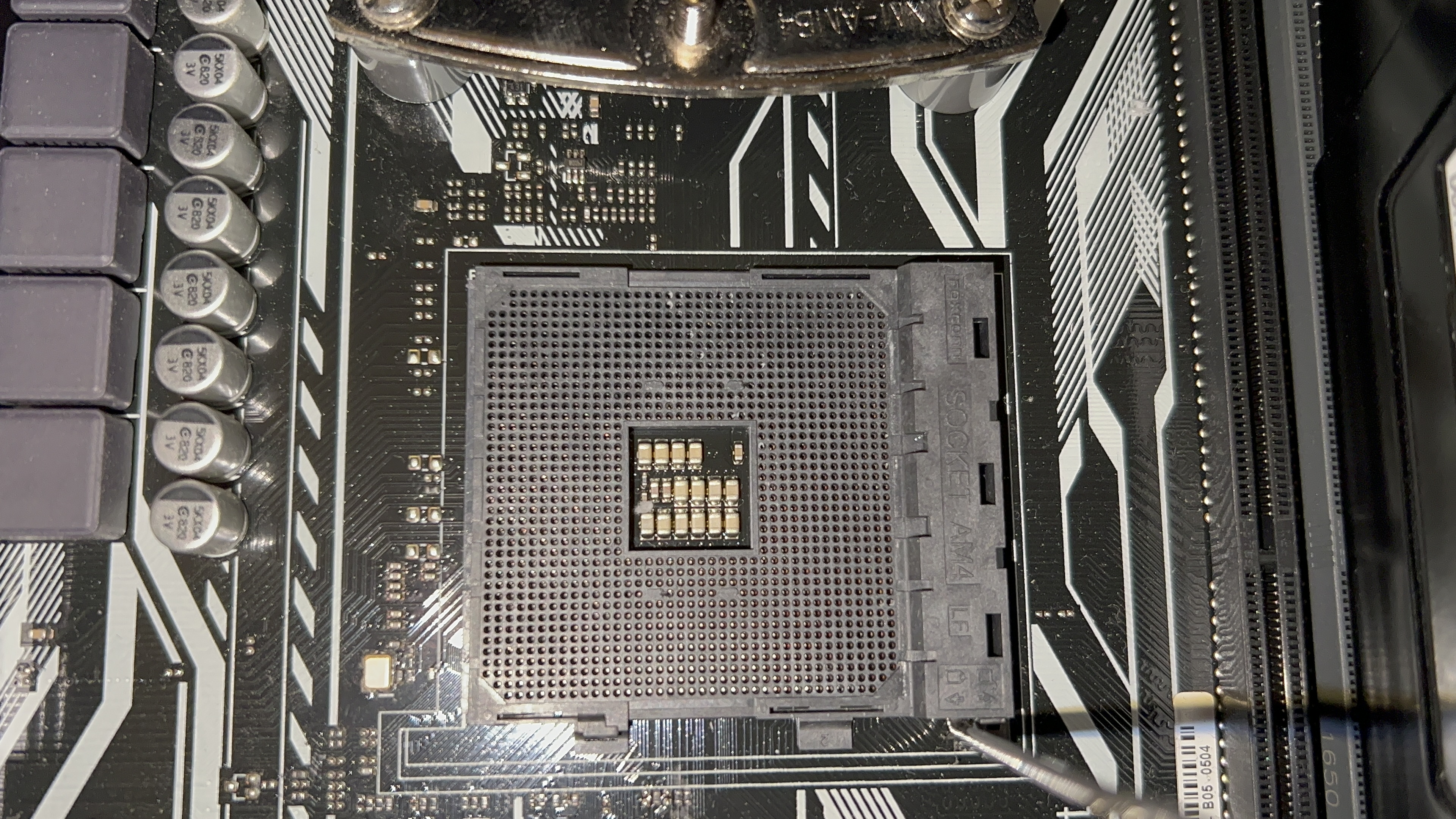

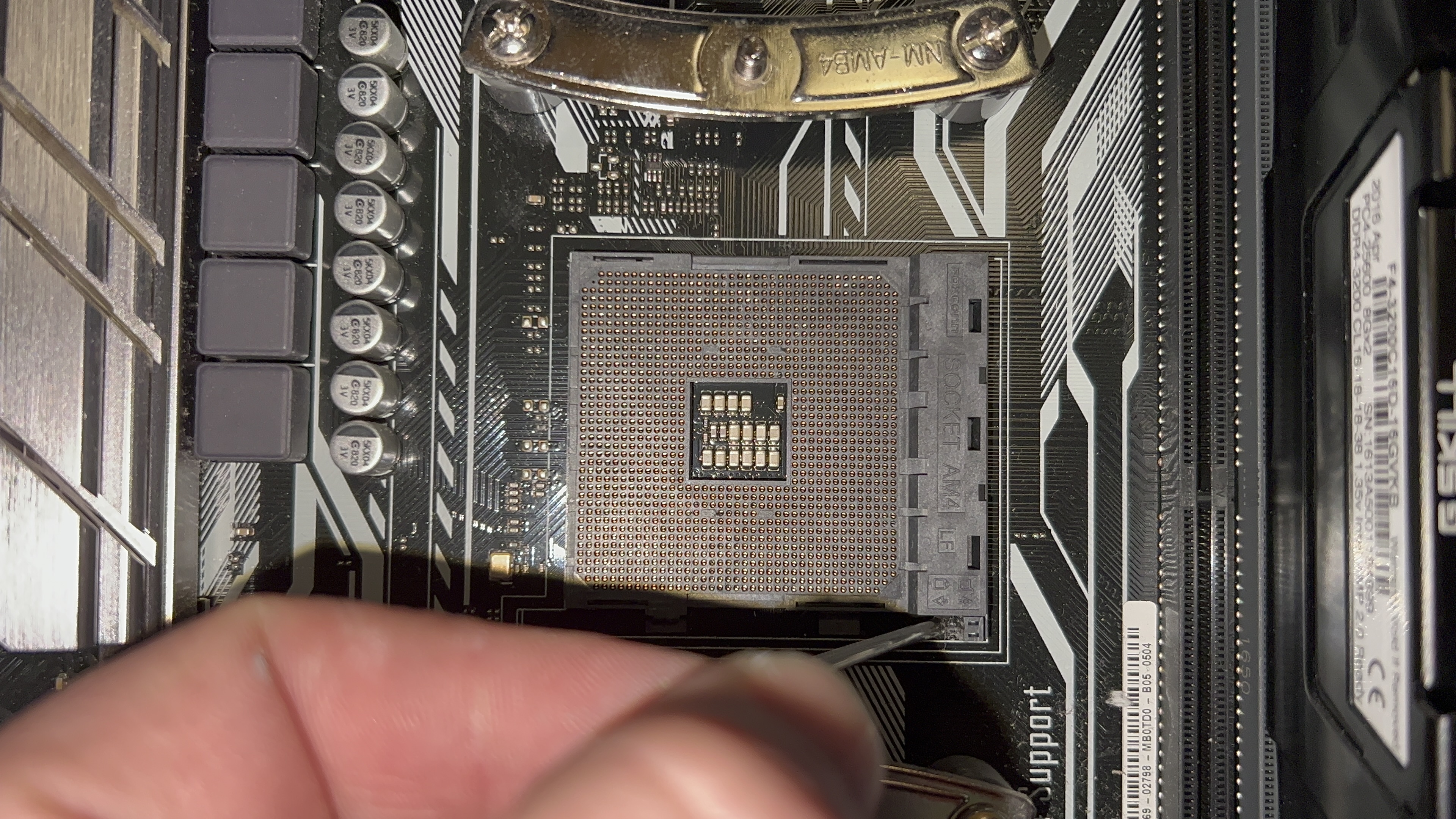

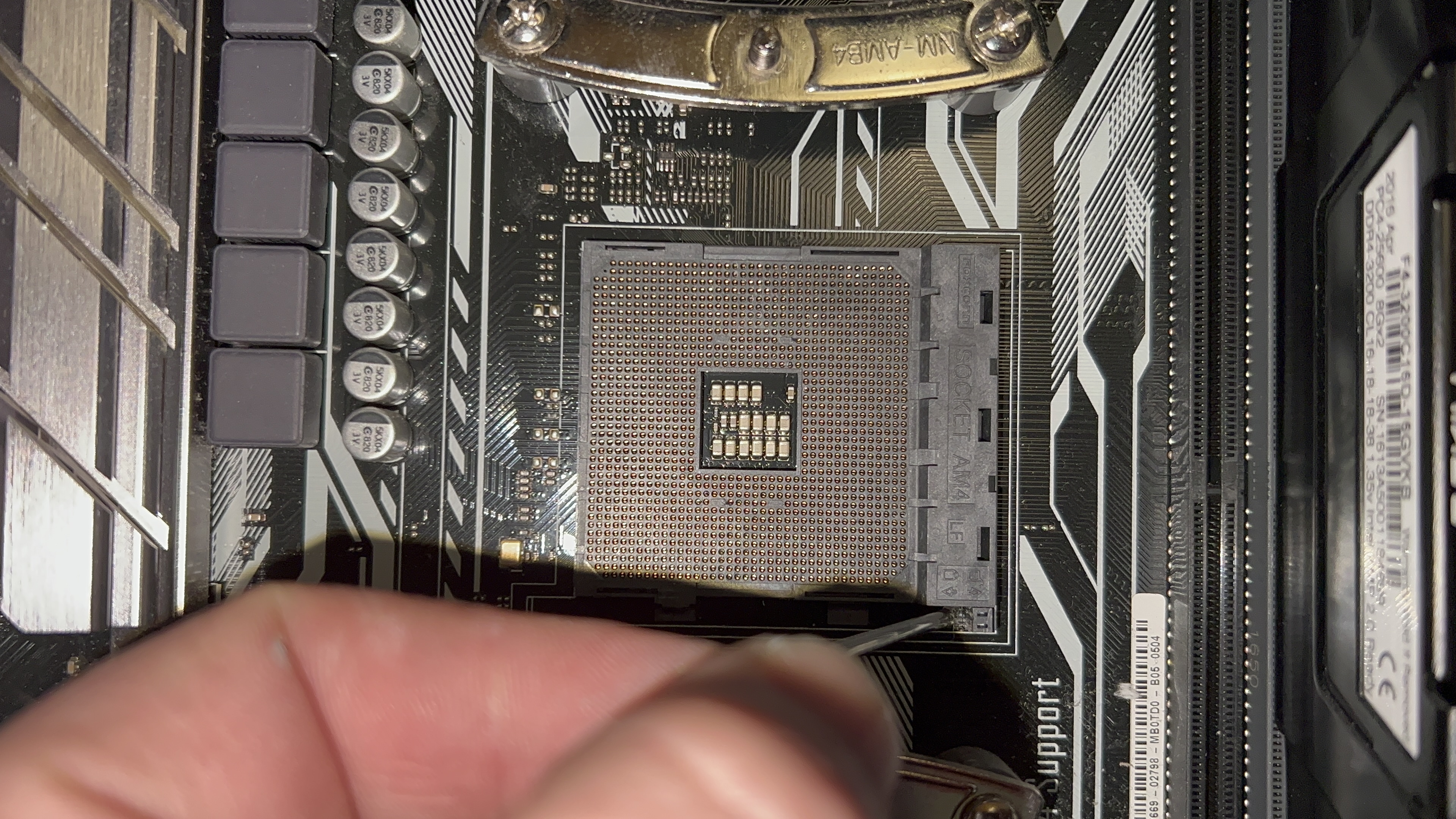

Ich kann mich auch täuschen aber ist die CPU nicht verkehrt verbaut?

Die Zeichnung scheint falsch zu sein. Dieses kleine Dreieck ist bei mir an der Hebelseite.



[Kinschal]

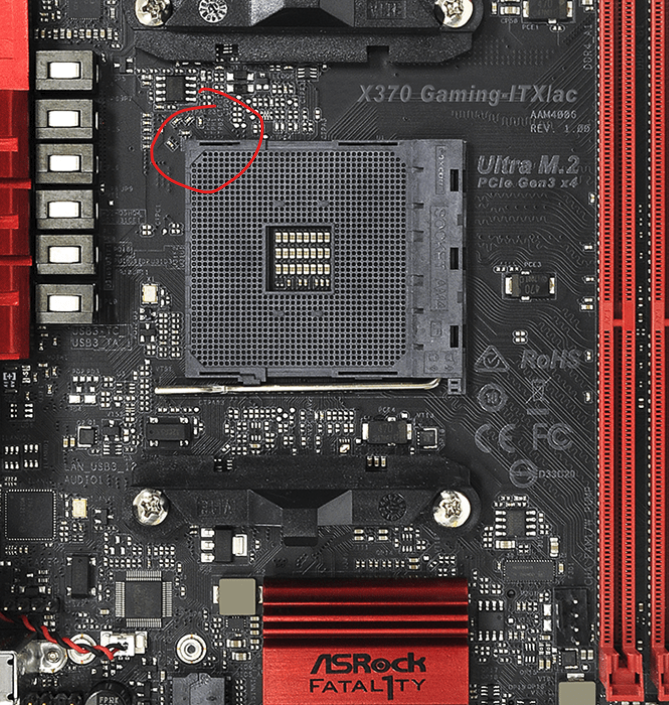

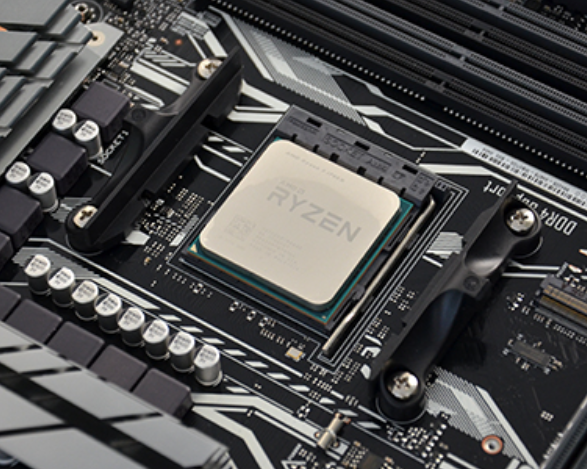

Sollte aber so nicht sein:

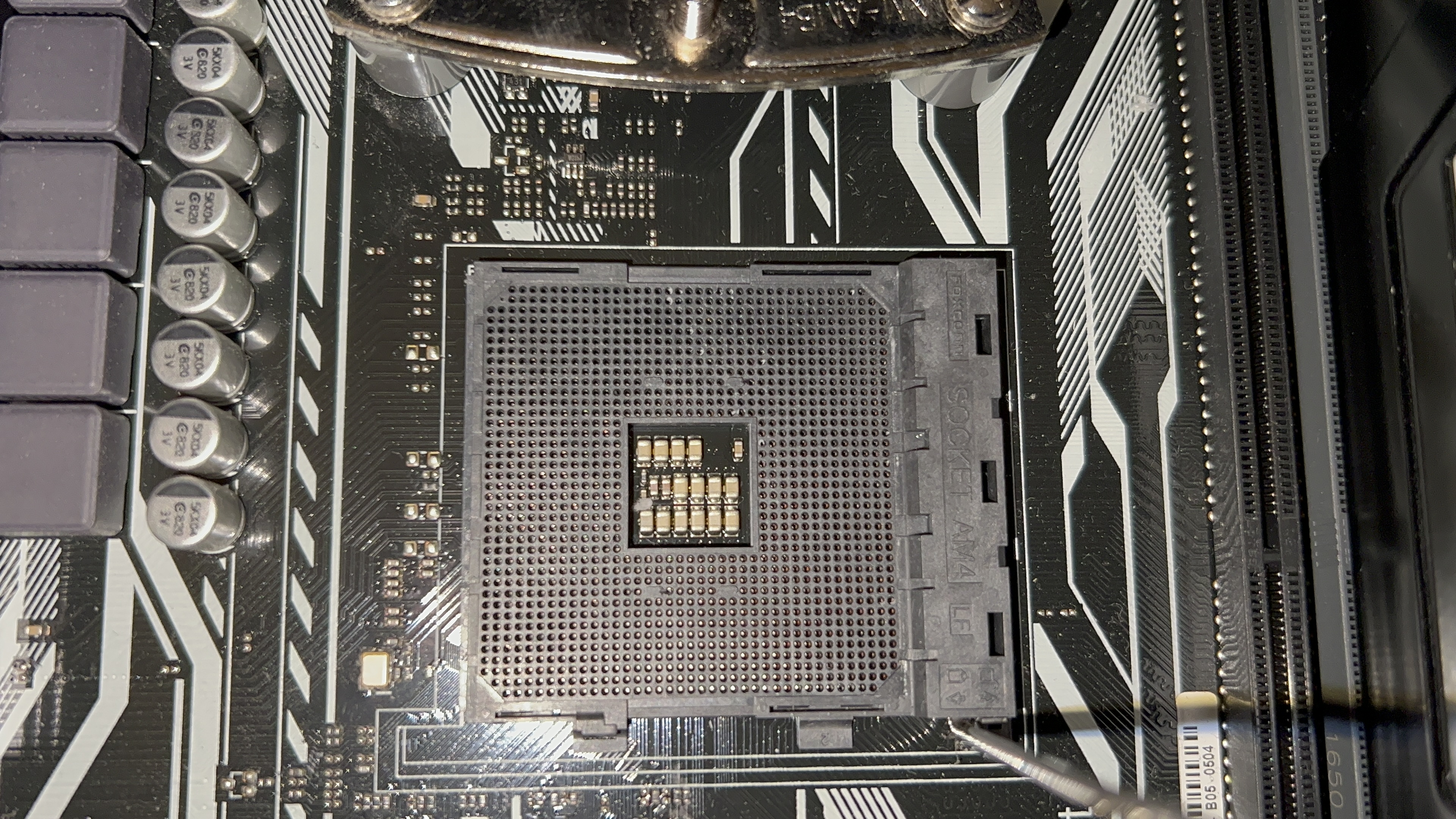

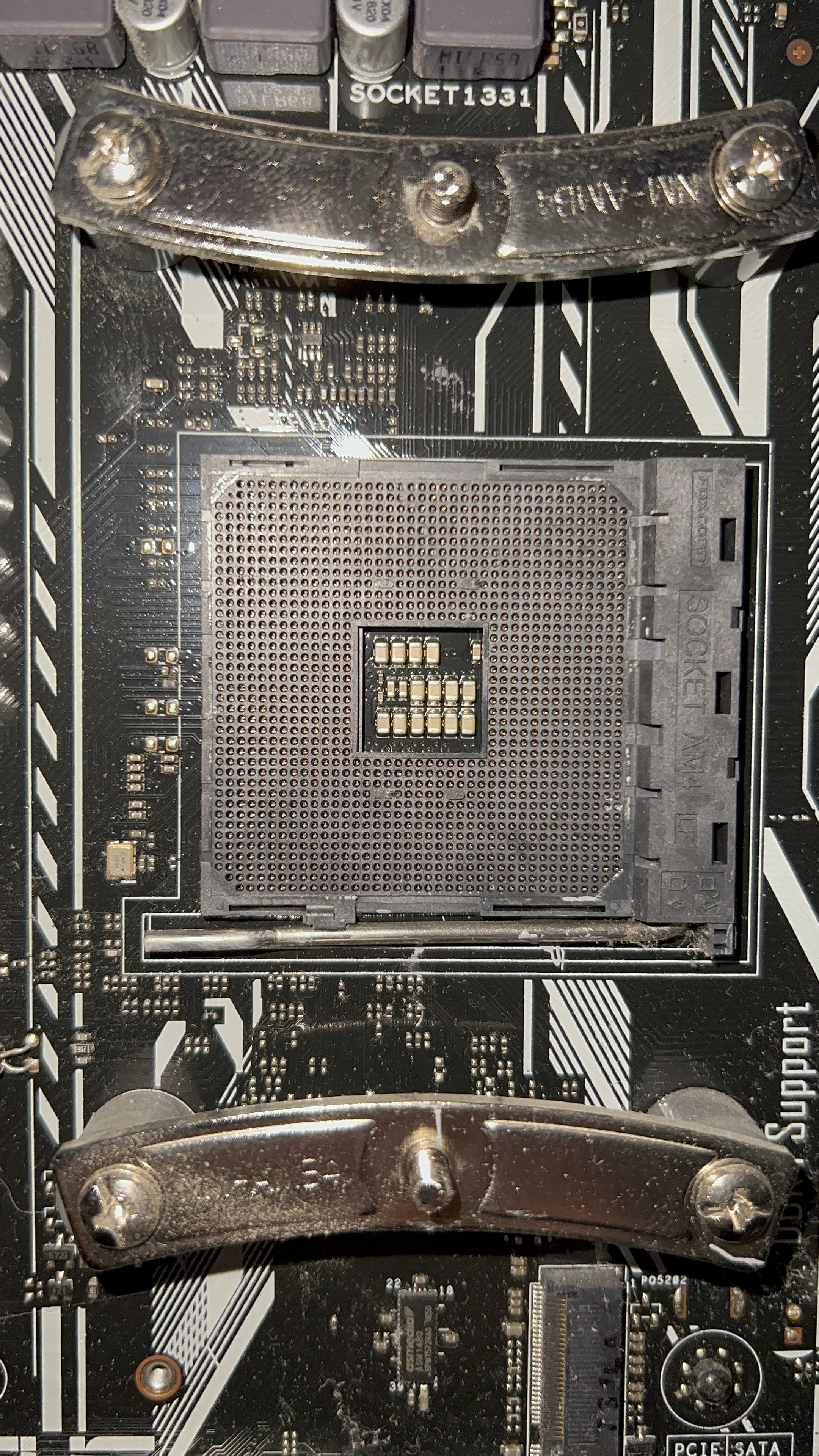

Ich kann mich täuschen, aber bei dir ist das genauso: (Bild um 90° gedreht)



[knoxxi]

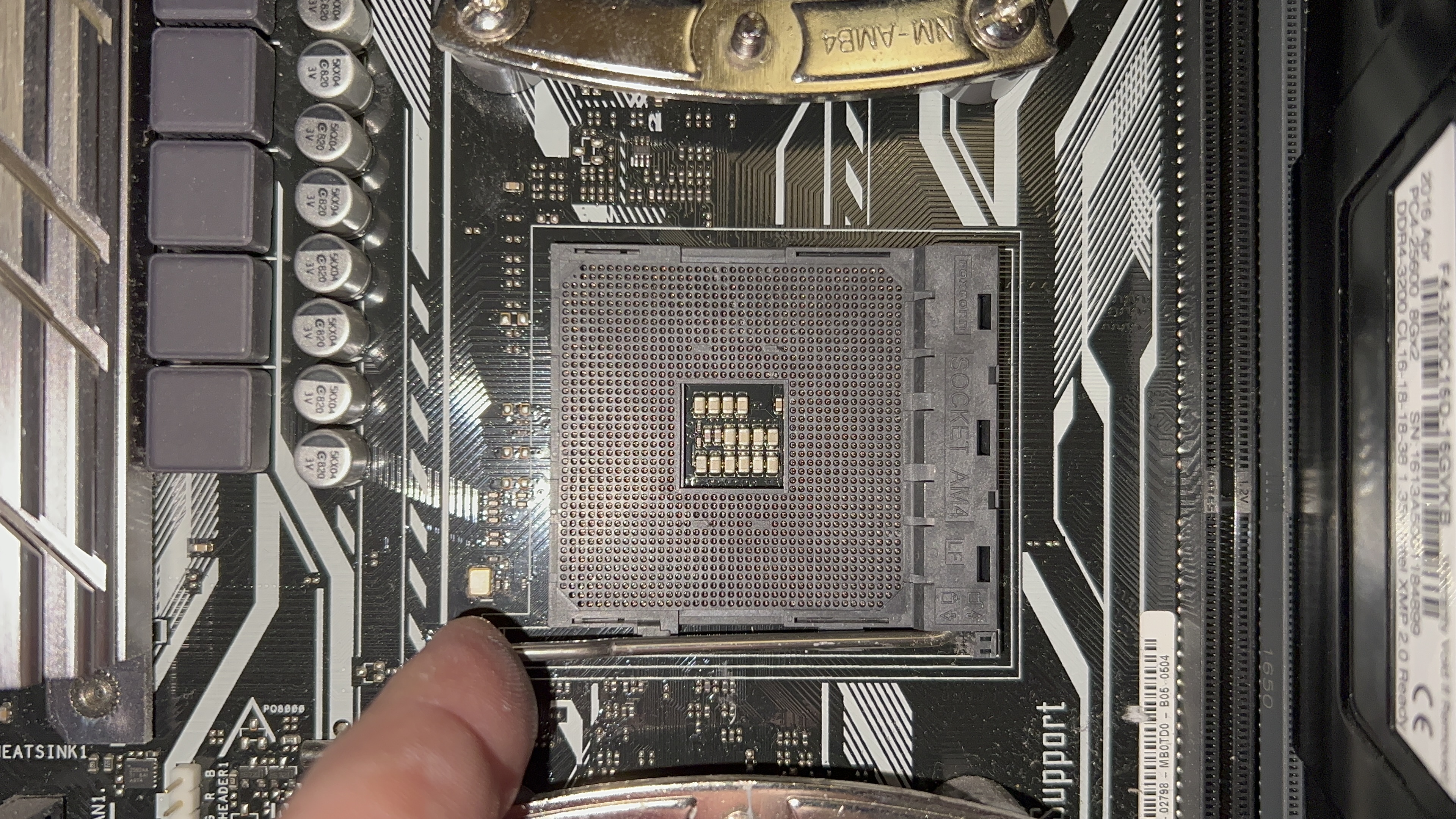

Und warum ist dann das kleine schwarze Dreieck da?

Ergänzung (22. November 2023)

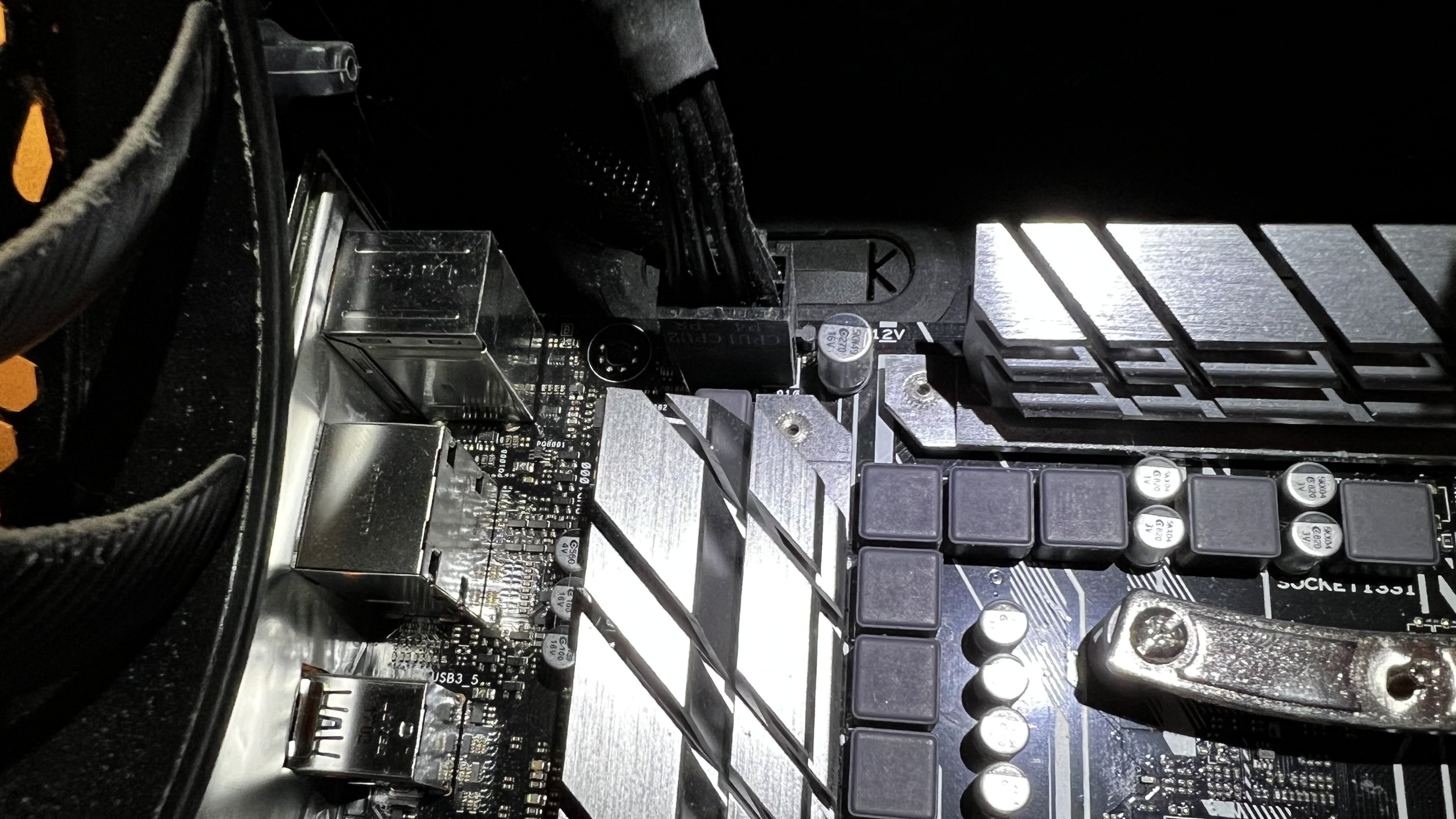

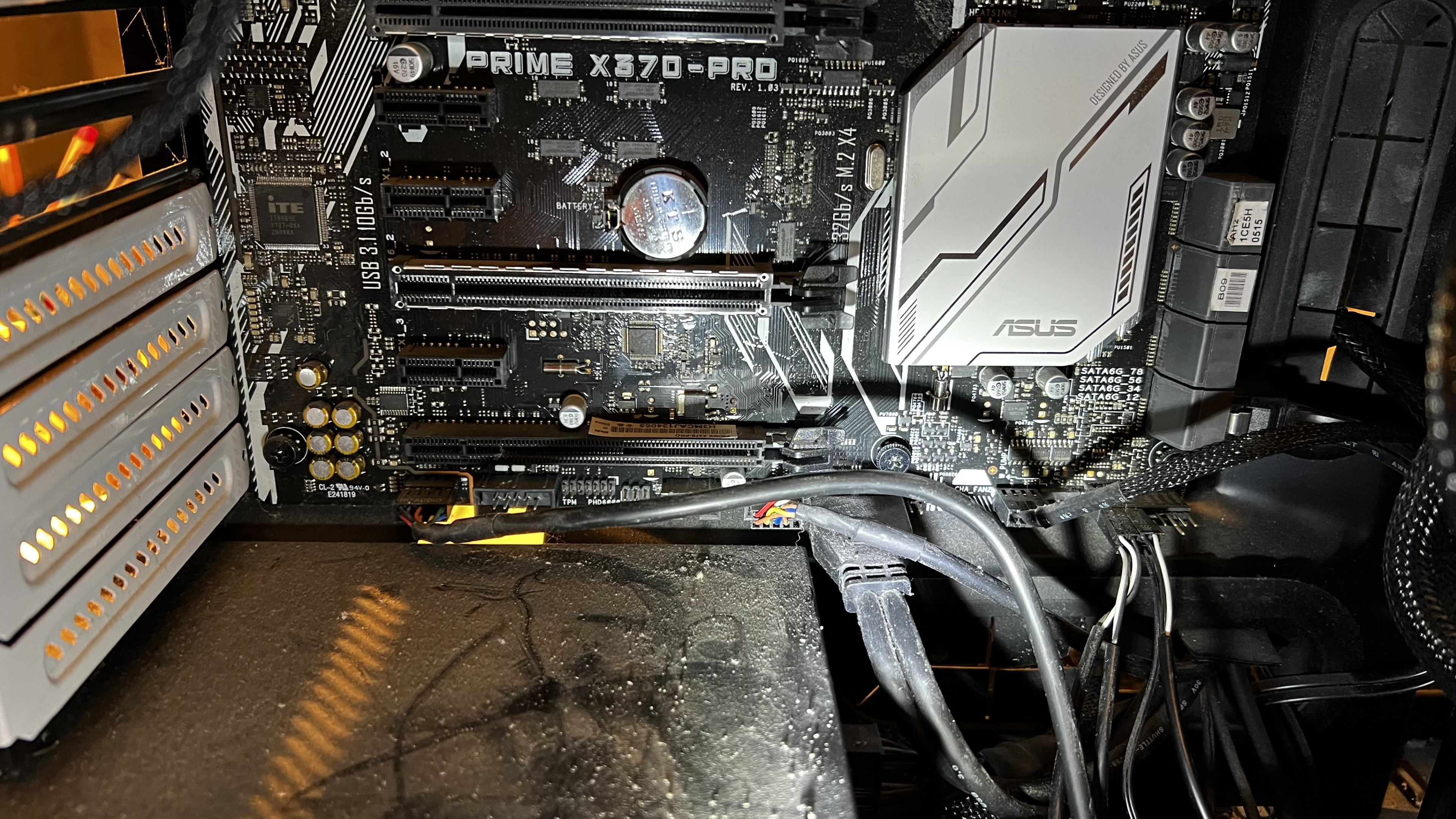

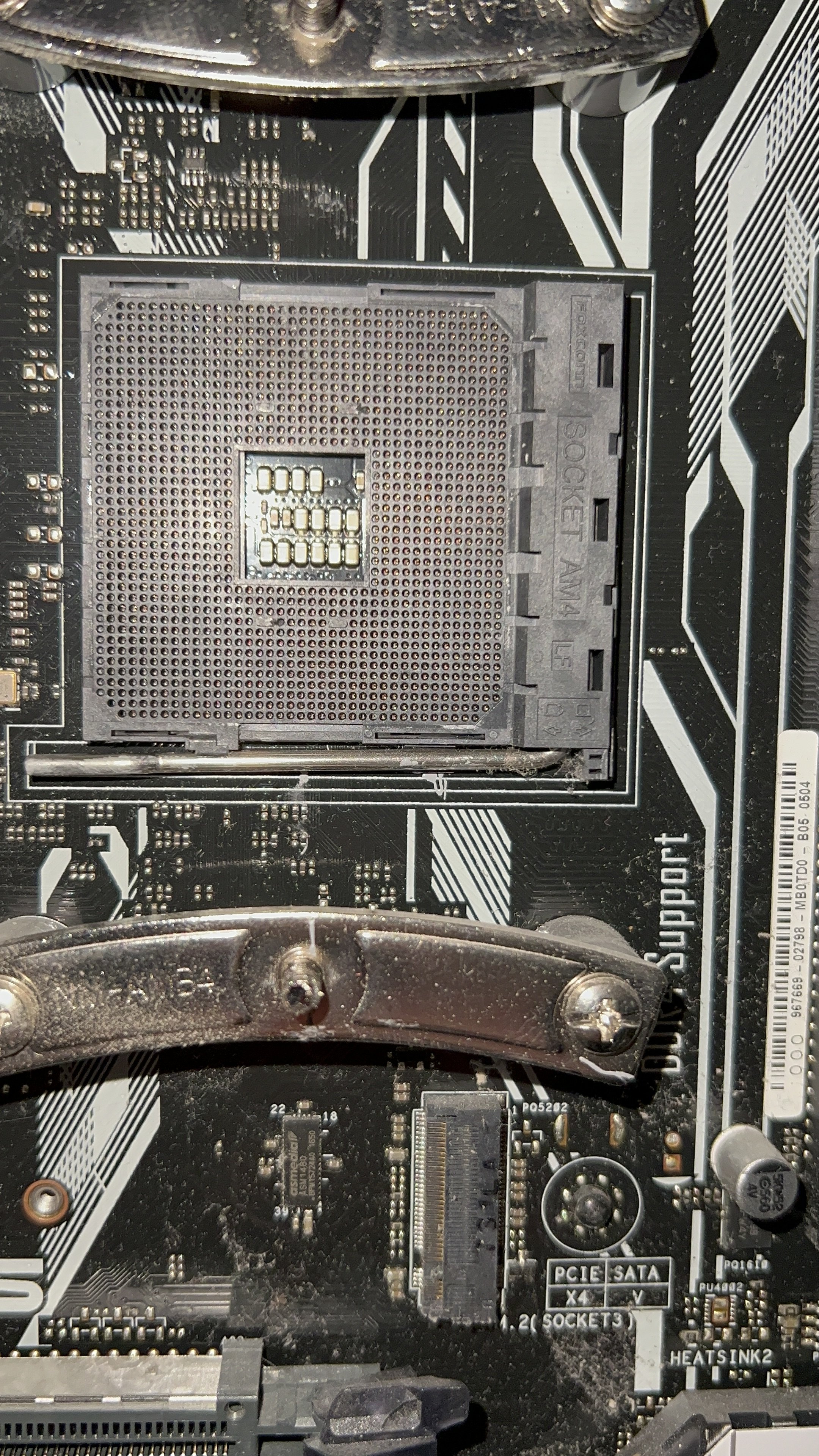

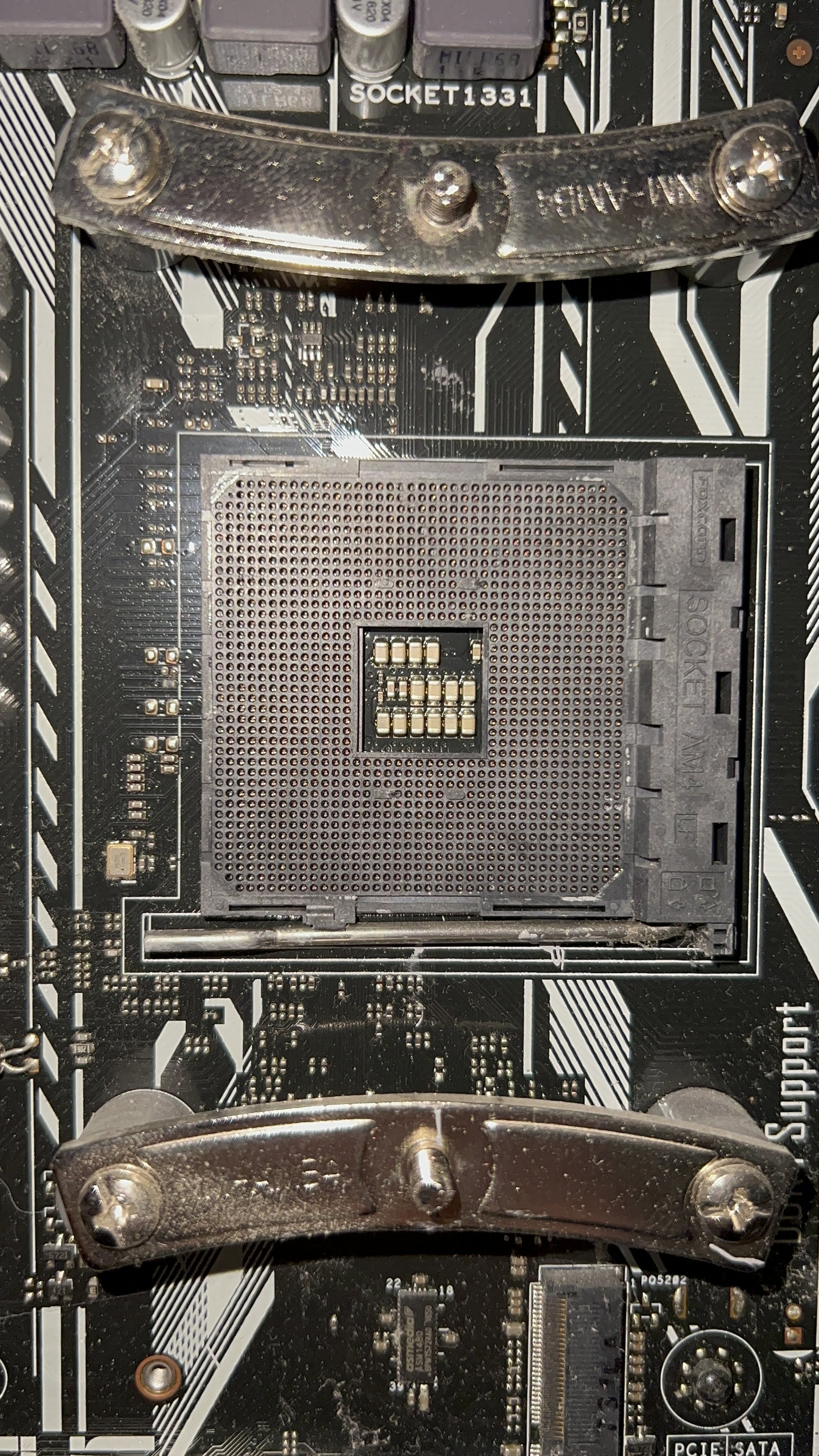

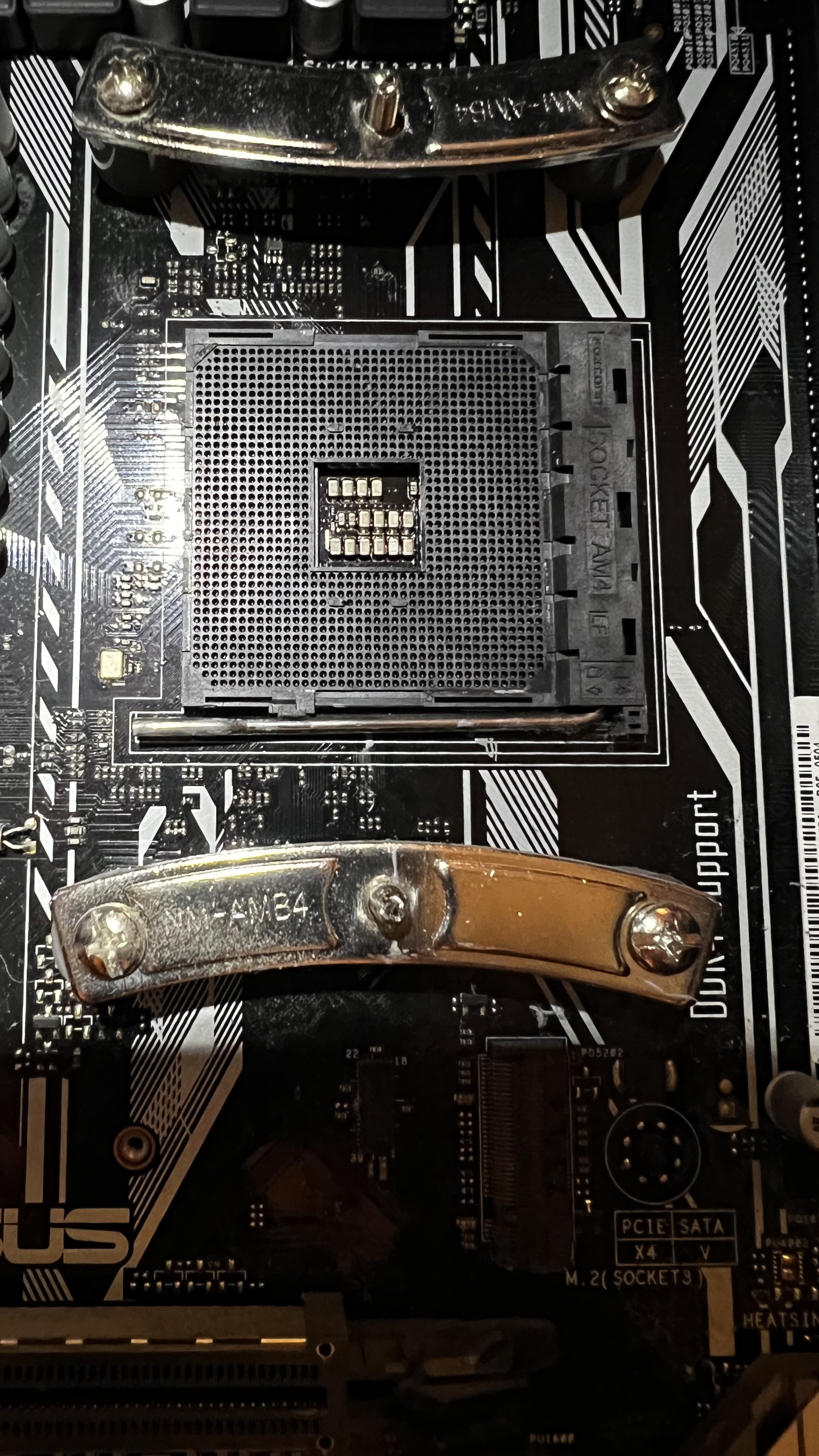

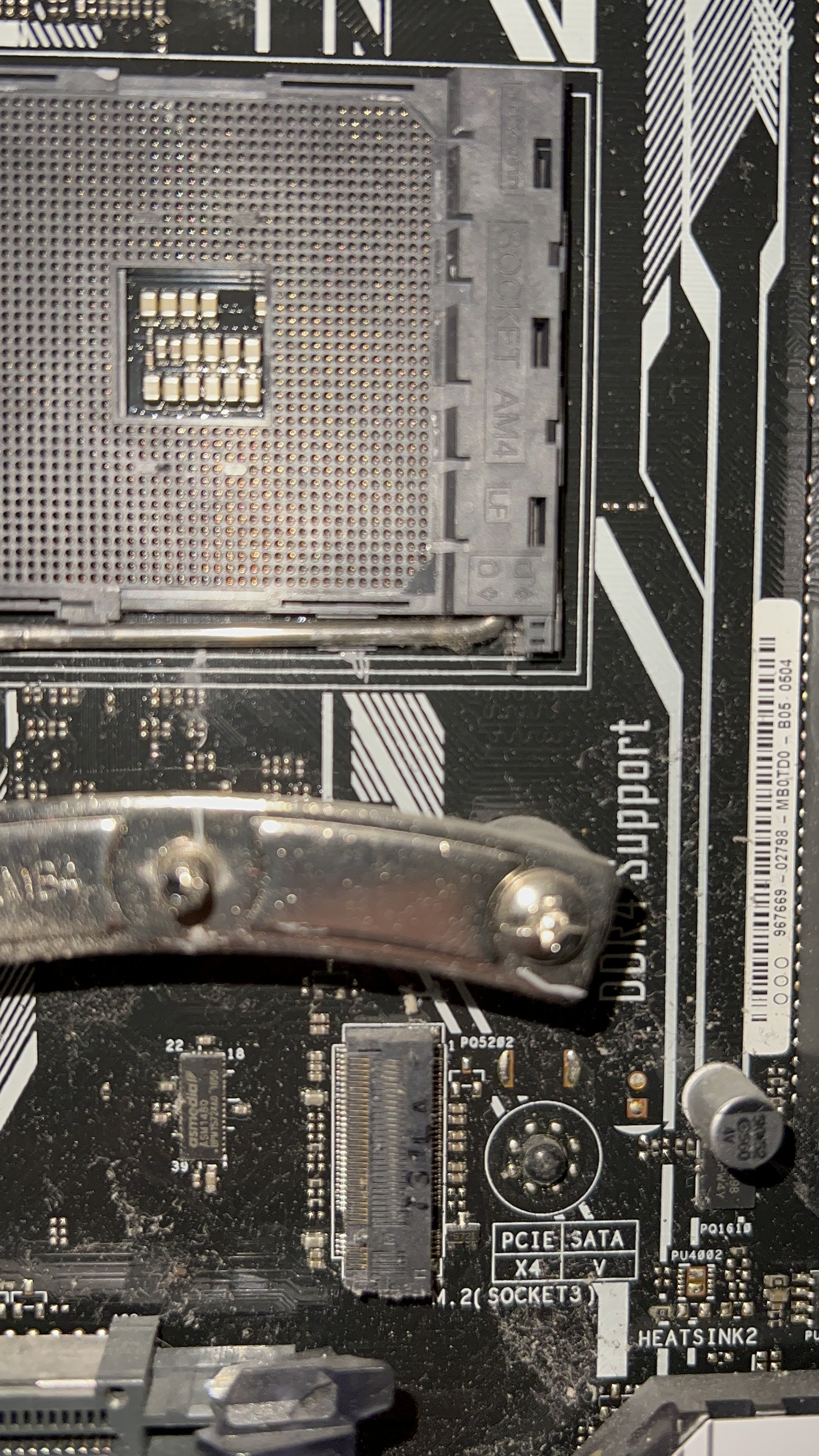

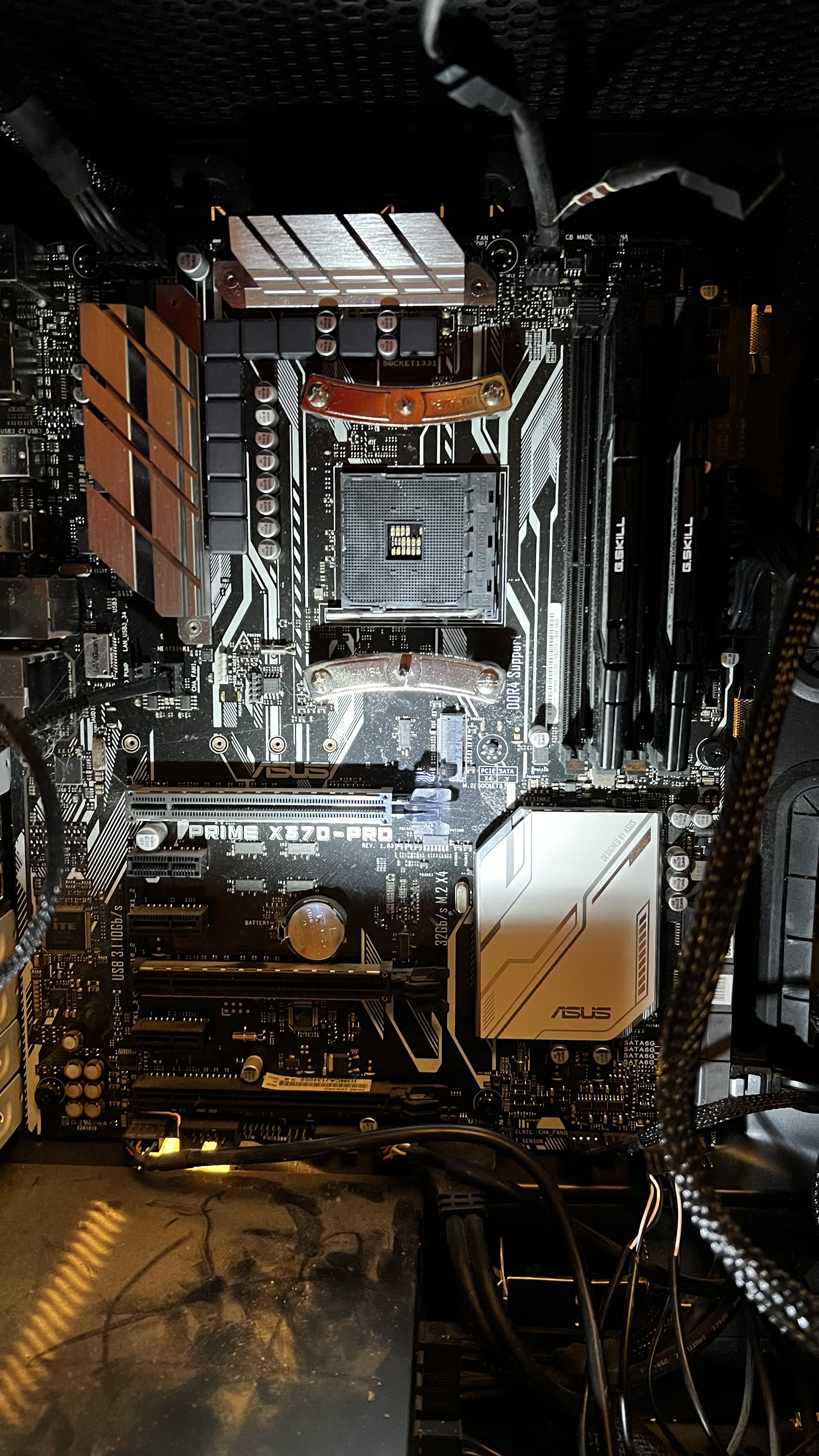

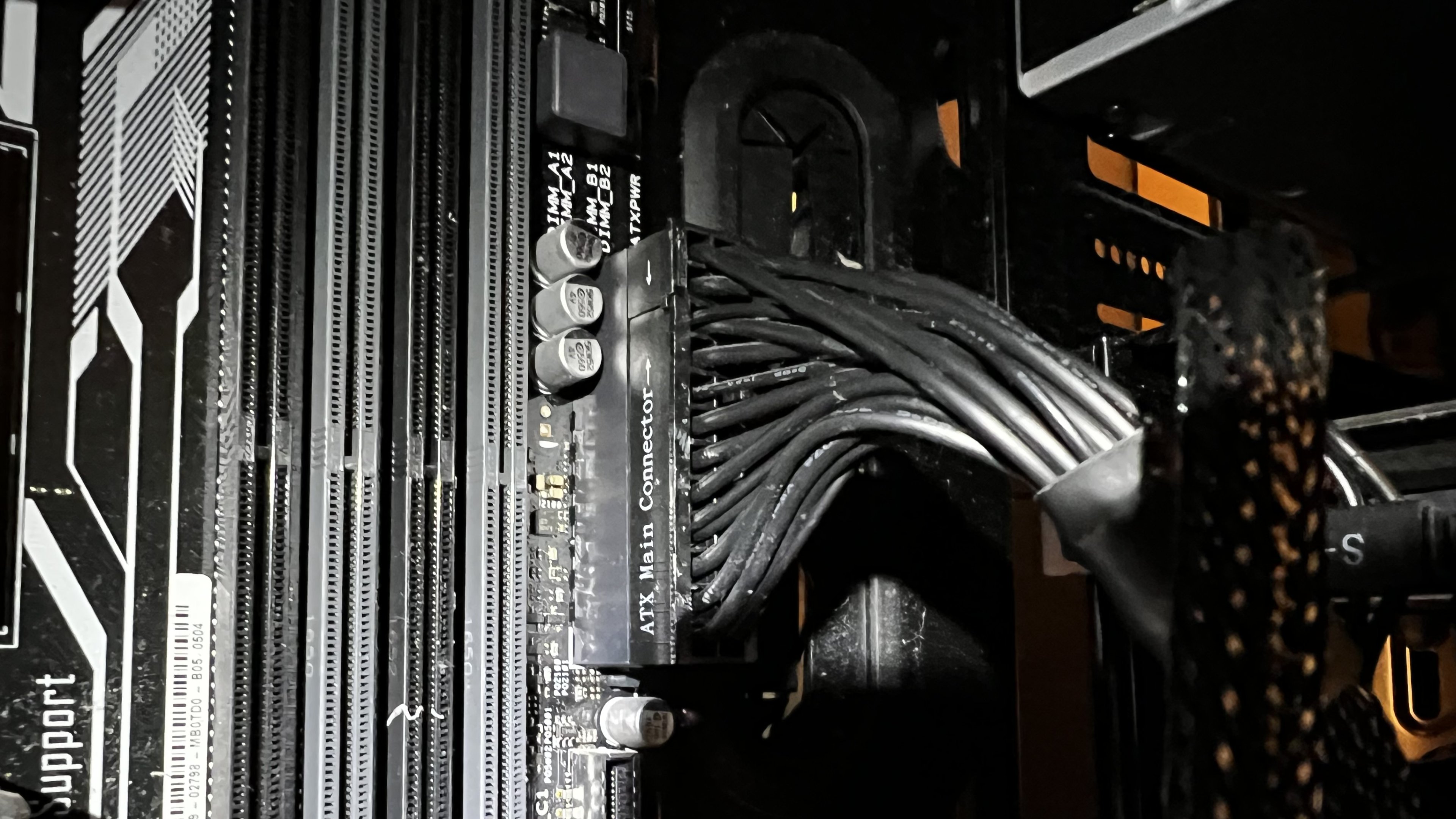

Anbei generell ein paar Bilder



[Kinschal]

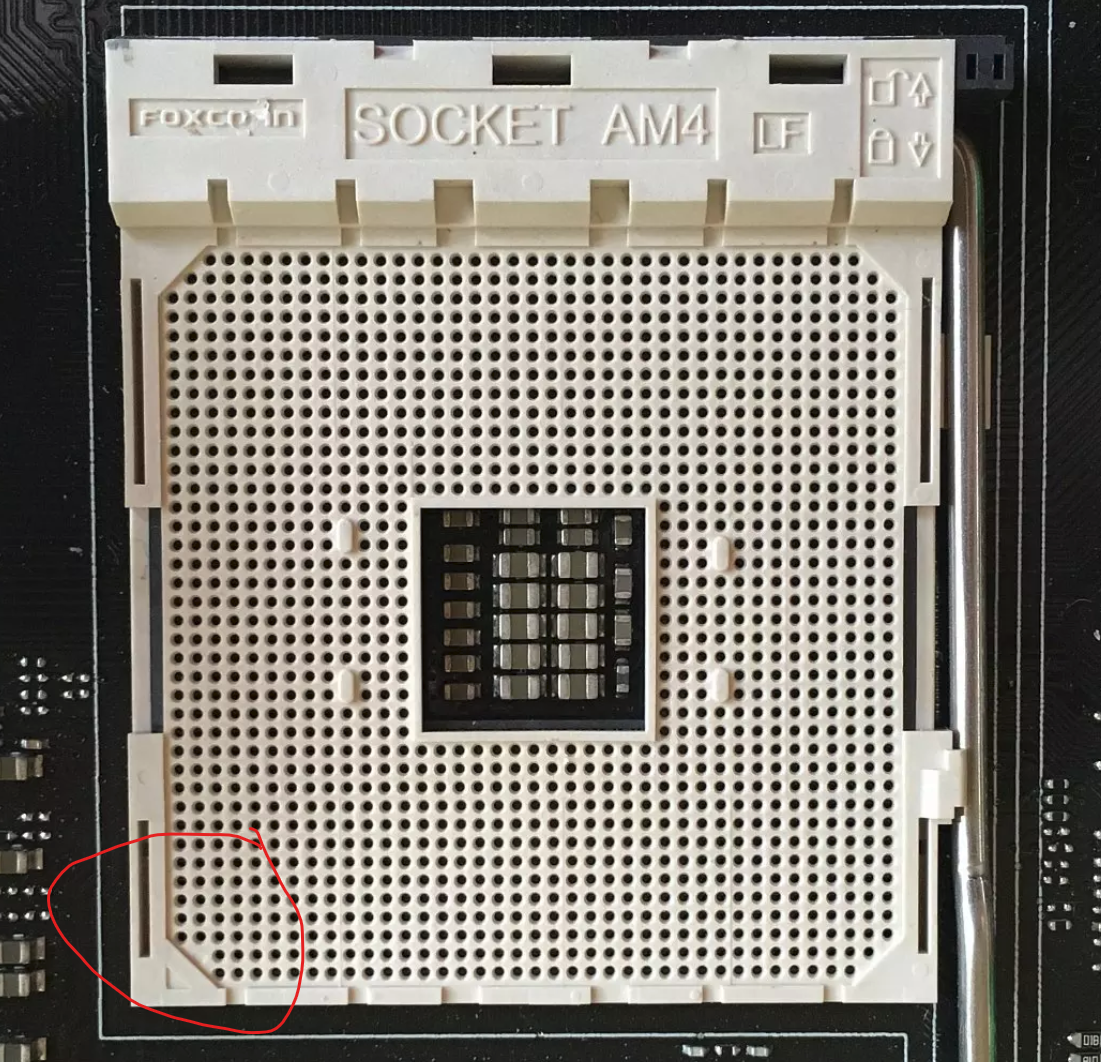

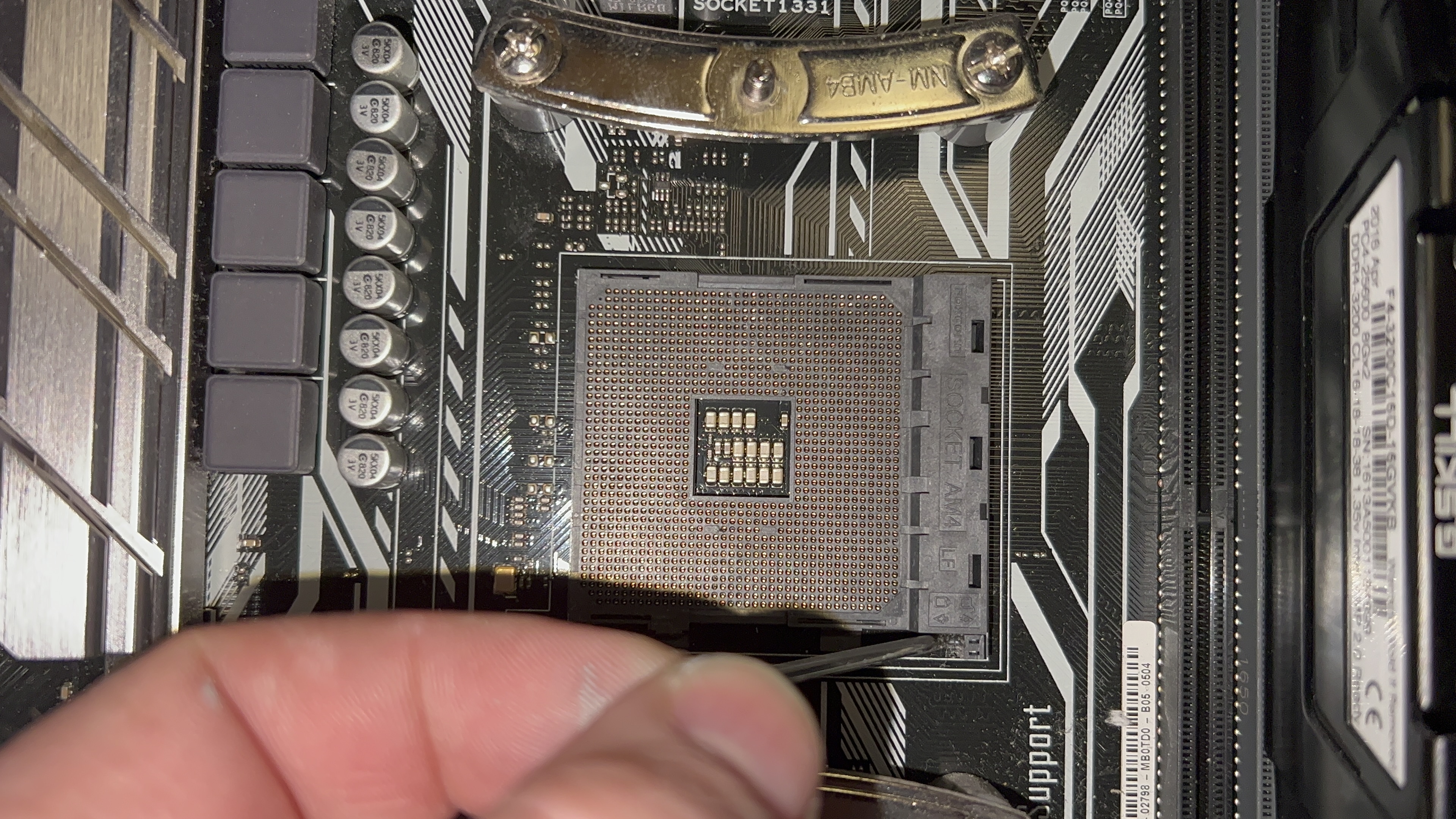

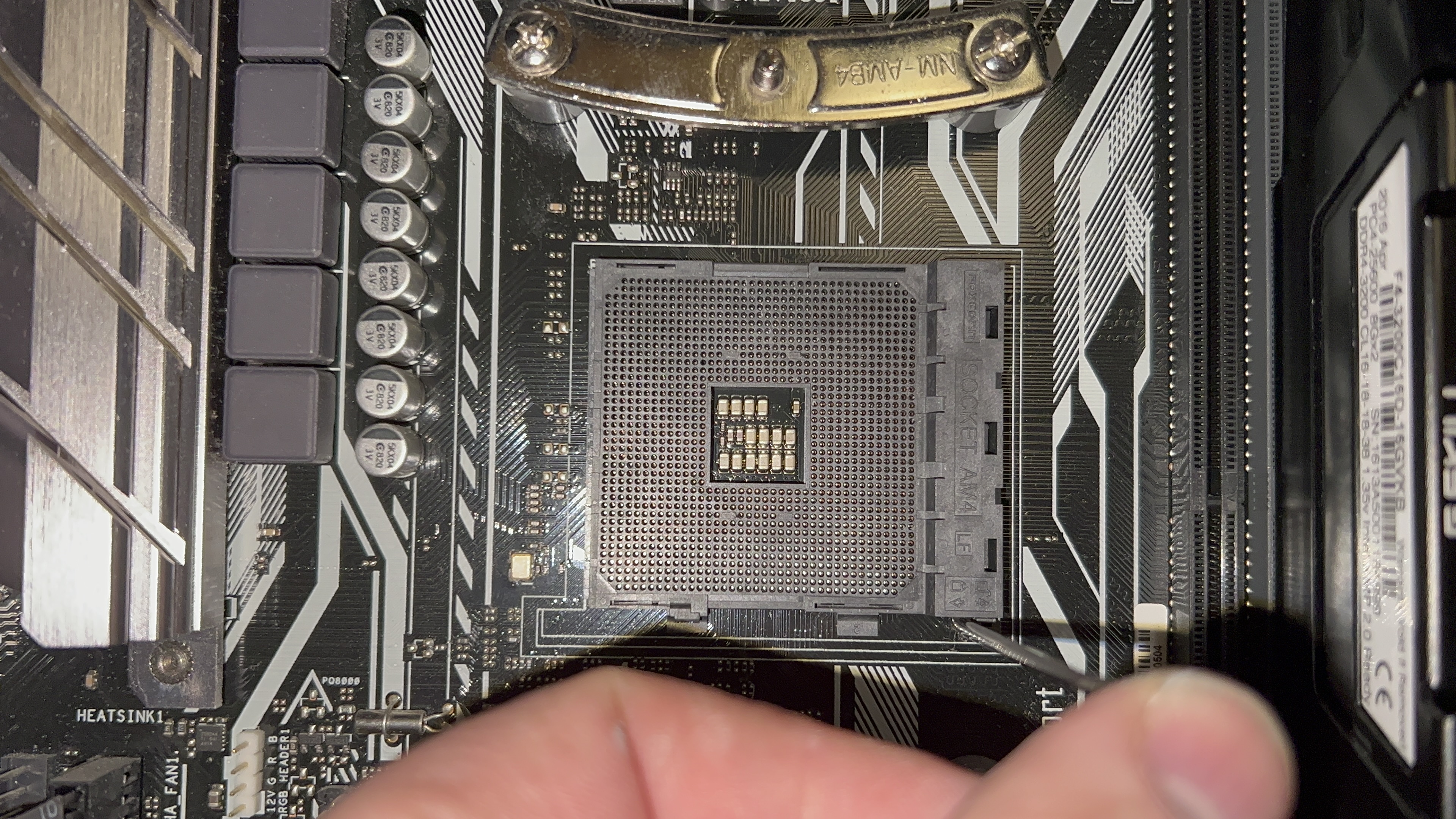

Also für mich das Dreieck mit dem Profil unten links:
Die anderen Dreiecke sind ja nur Auflageflächen.

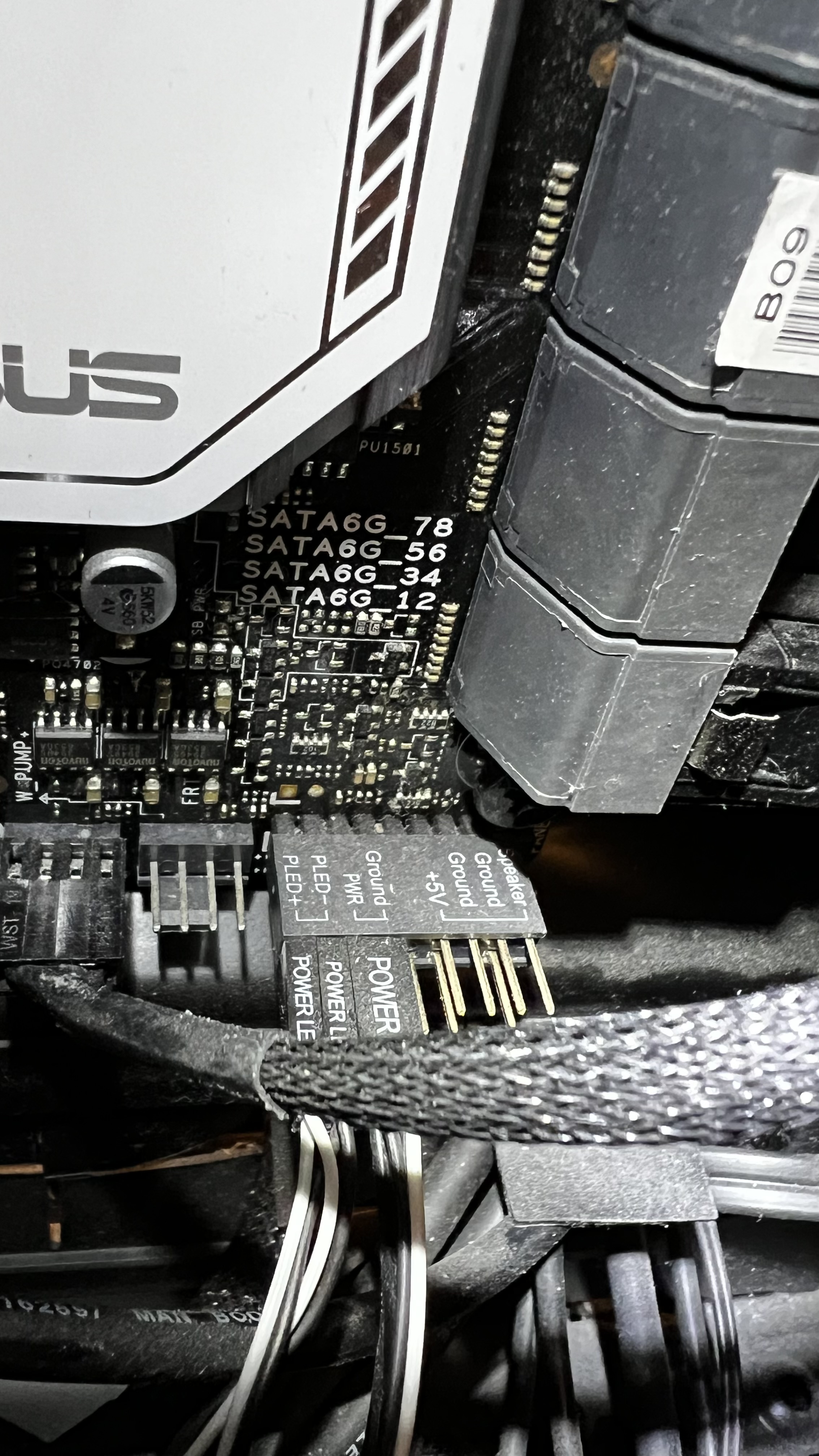

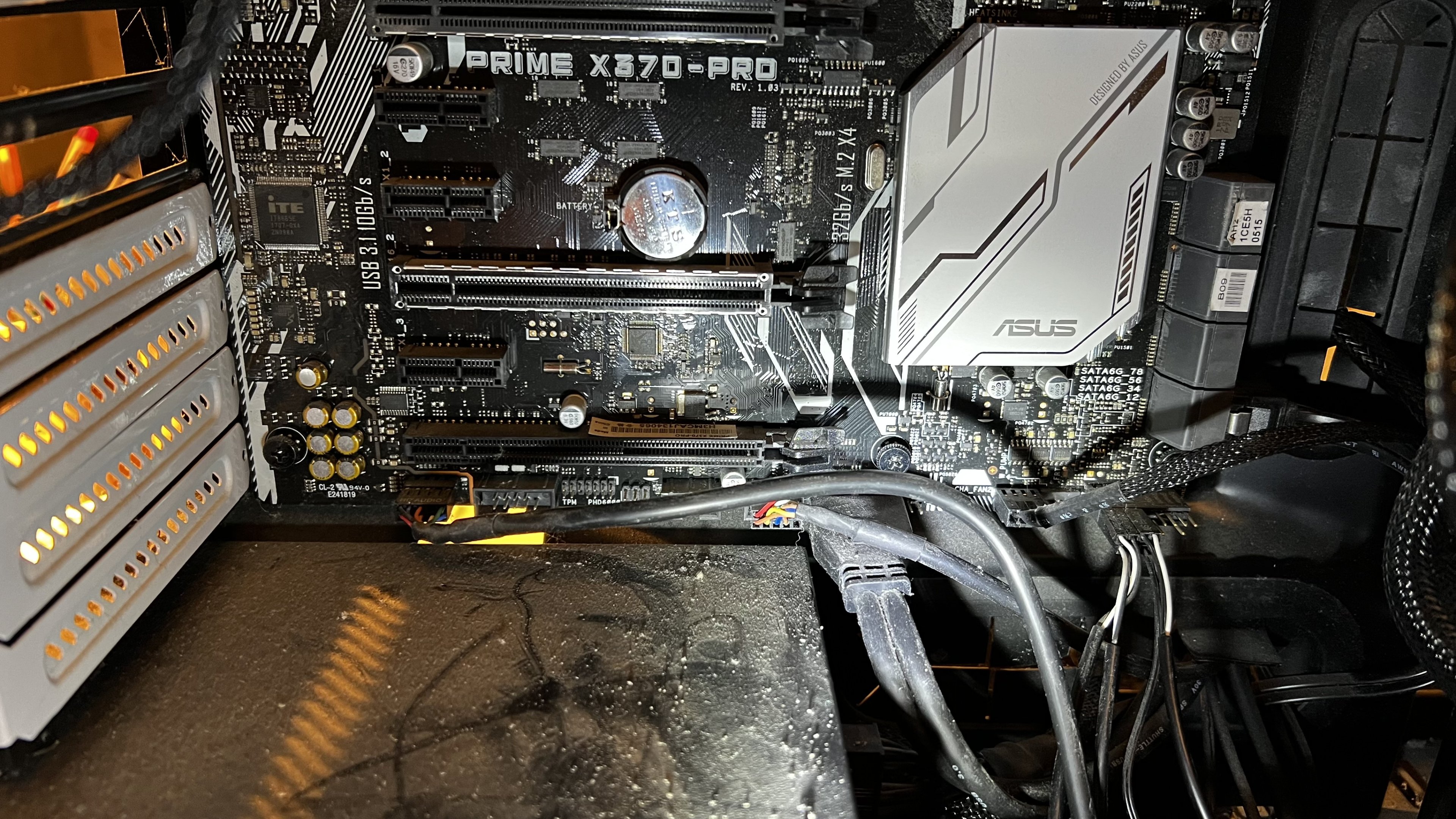

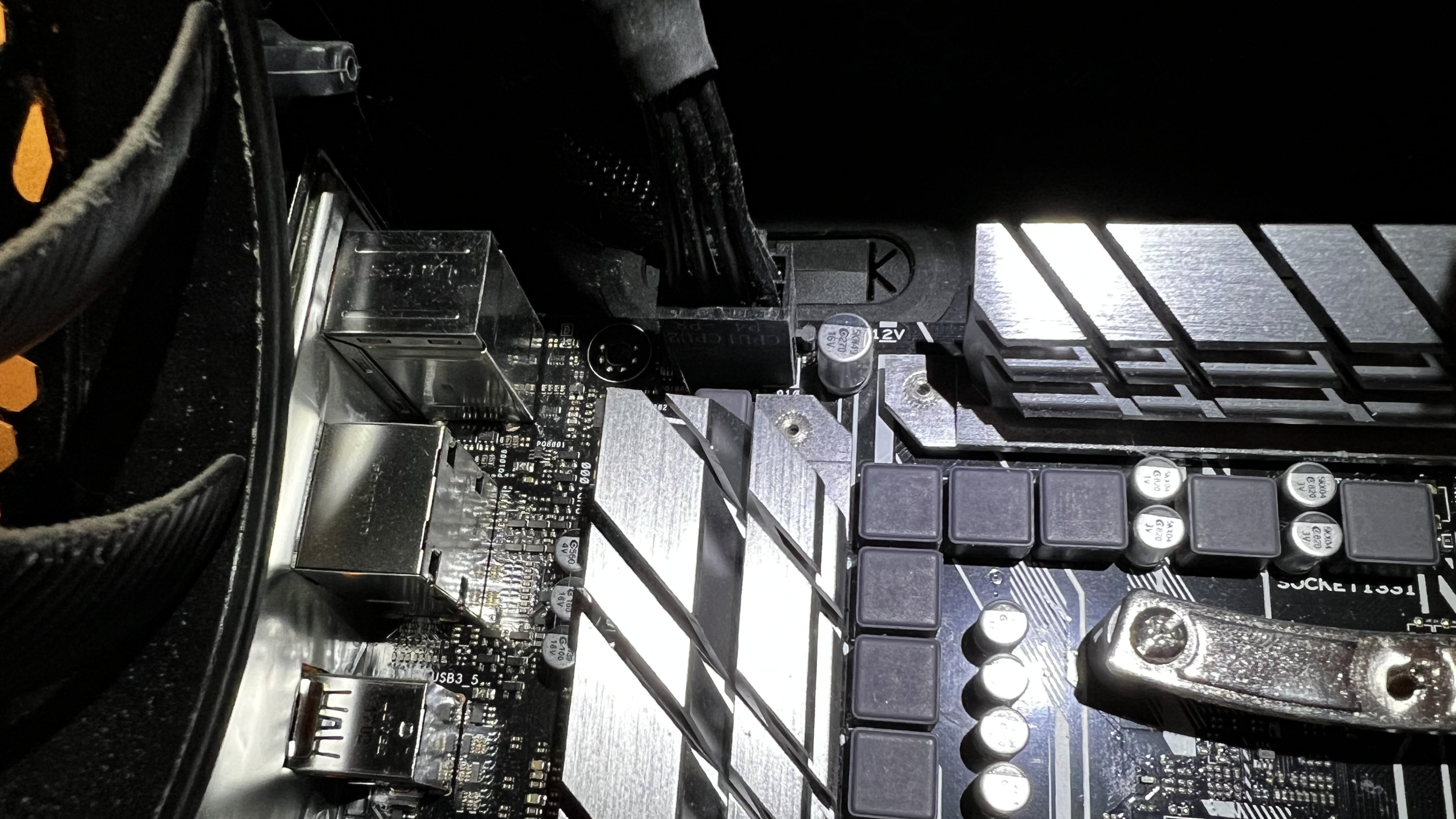

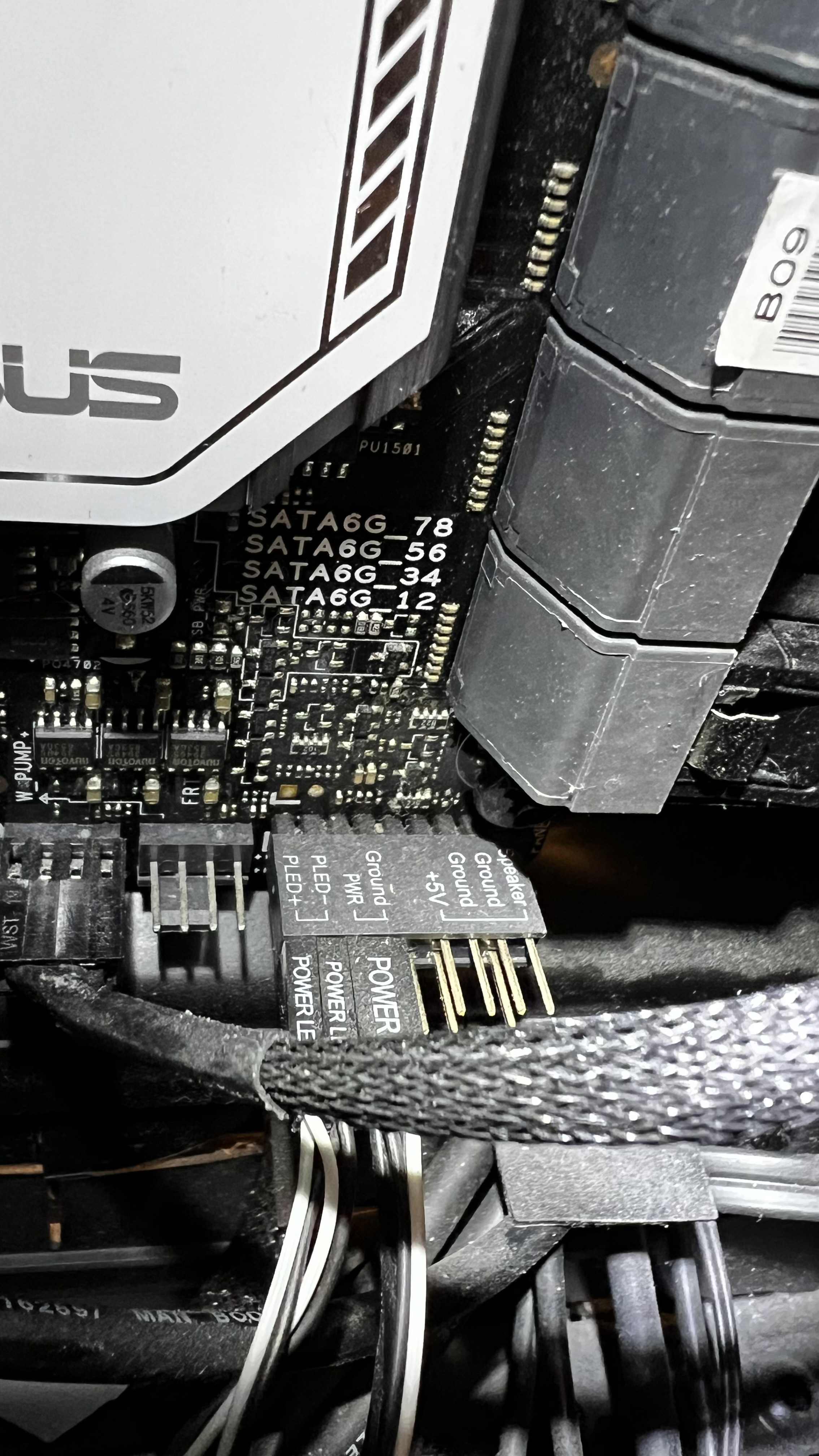

Ansonsten passt deine Verkabelung. Nur dreckig.



[knoxxi]

Nur dreckig.

Das System war 7 Jahre im inneren unberührt 🙈🙈



[Müritzer]

Bei ALLEN Boards mit dem AM4 Sockel sind die Orientierungen IMMER an der selben Stelle.
Warum sollte ASUS da eine Ausnahme machen oder besser nur bei deinem BOARD?

Schau mal die Bilder bei der Suche über Google an, da sieht man das genau.

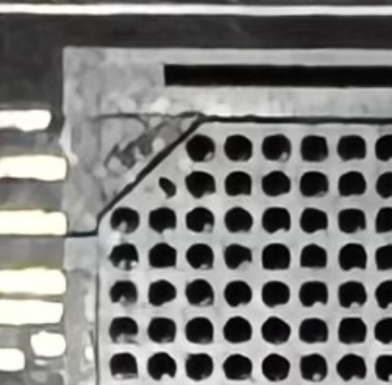

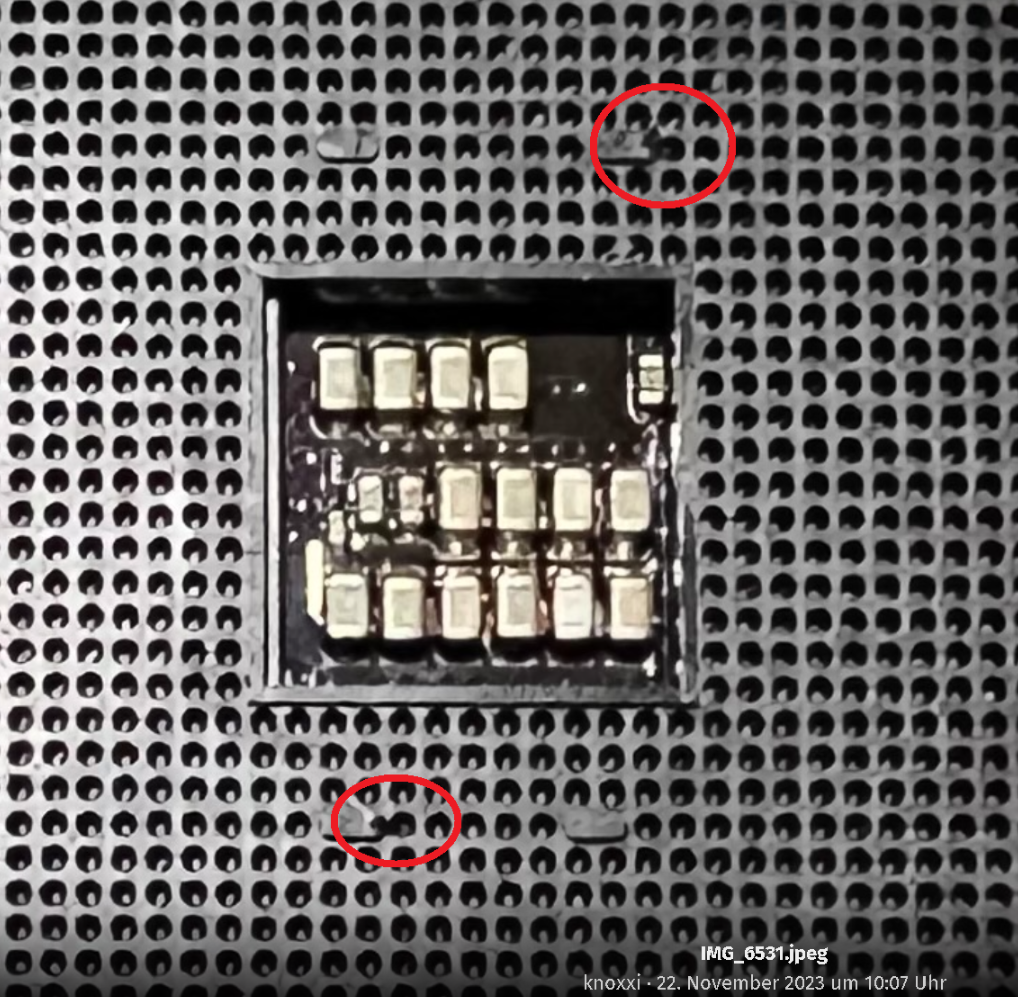

Hier sieht man das was falsch ist. Das kleine Loch hat da nichts zu suchen.

Im Video ab 2:10 wird das gut erklärt.
Schau die CPU von unten an, da sieht man das beim Pfeil ein PIN fehlt, die CPU kann man normal nicht verkehrt herum einlegen.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Kinschal]

Bei ALLEN Boards mit dem AM4 Sockel sind die Orientierungen IMMER an der selben Stelle.
Warum sollte ASUS da eine Ausnahme machen oder besser nur bei deinem BOARD?

Ich glaube, wir haben die Ursache gefunden.
@knoxxi
Lade mal ein Bild von den Pins hoch bitte.



[Müritzer]

Wenn er großes Glück hat dann ist vielleicht aber nur vielleicht ein PIN an der CPU verbogen.
Im Schlimmsten fall hat er seine CPUs geschrottet.

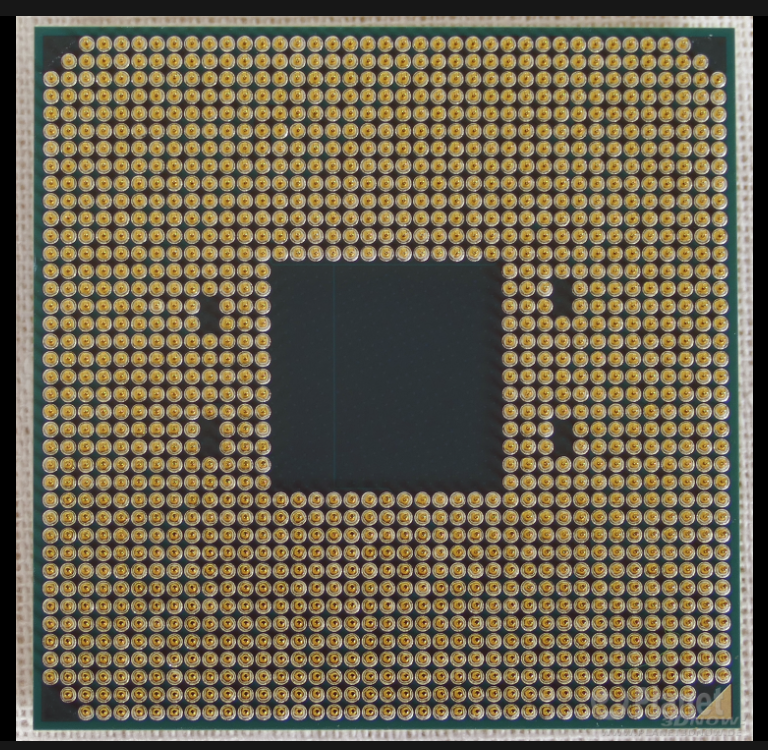

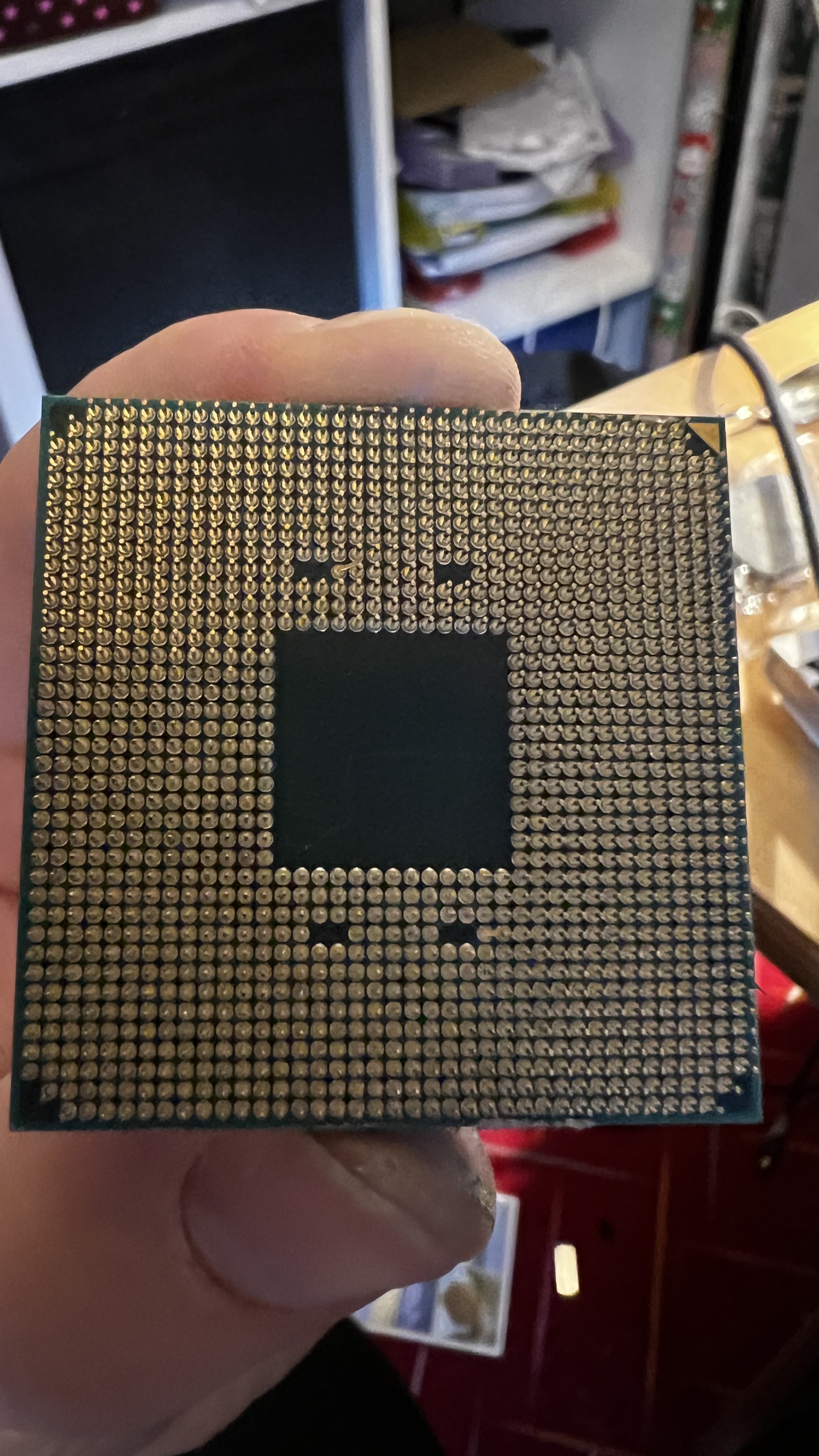

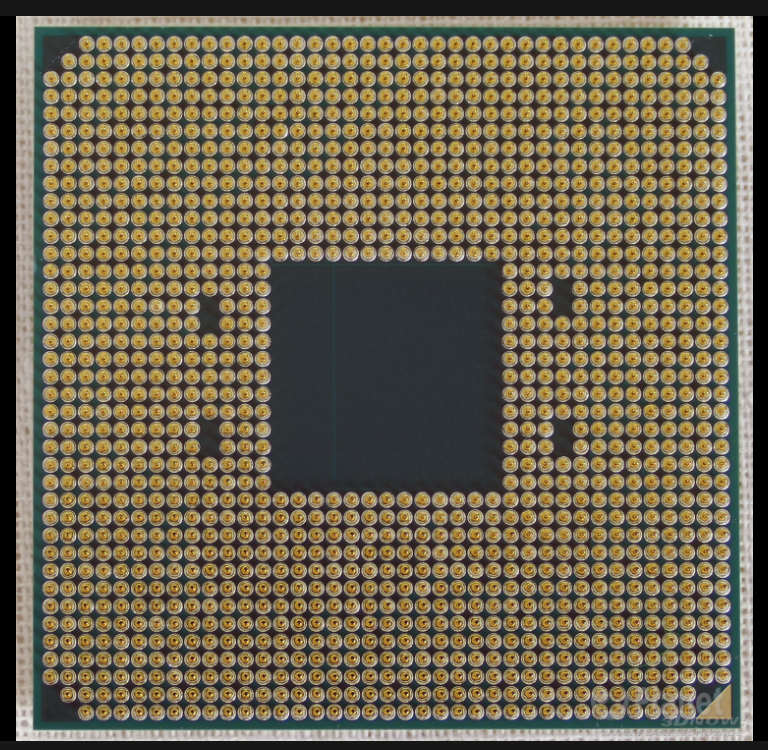

Hier sieht man die CPU von unten:

@knoxxi​

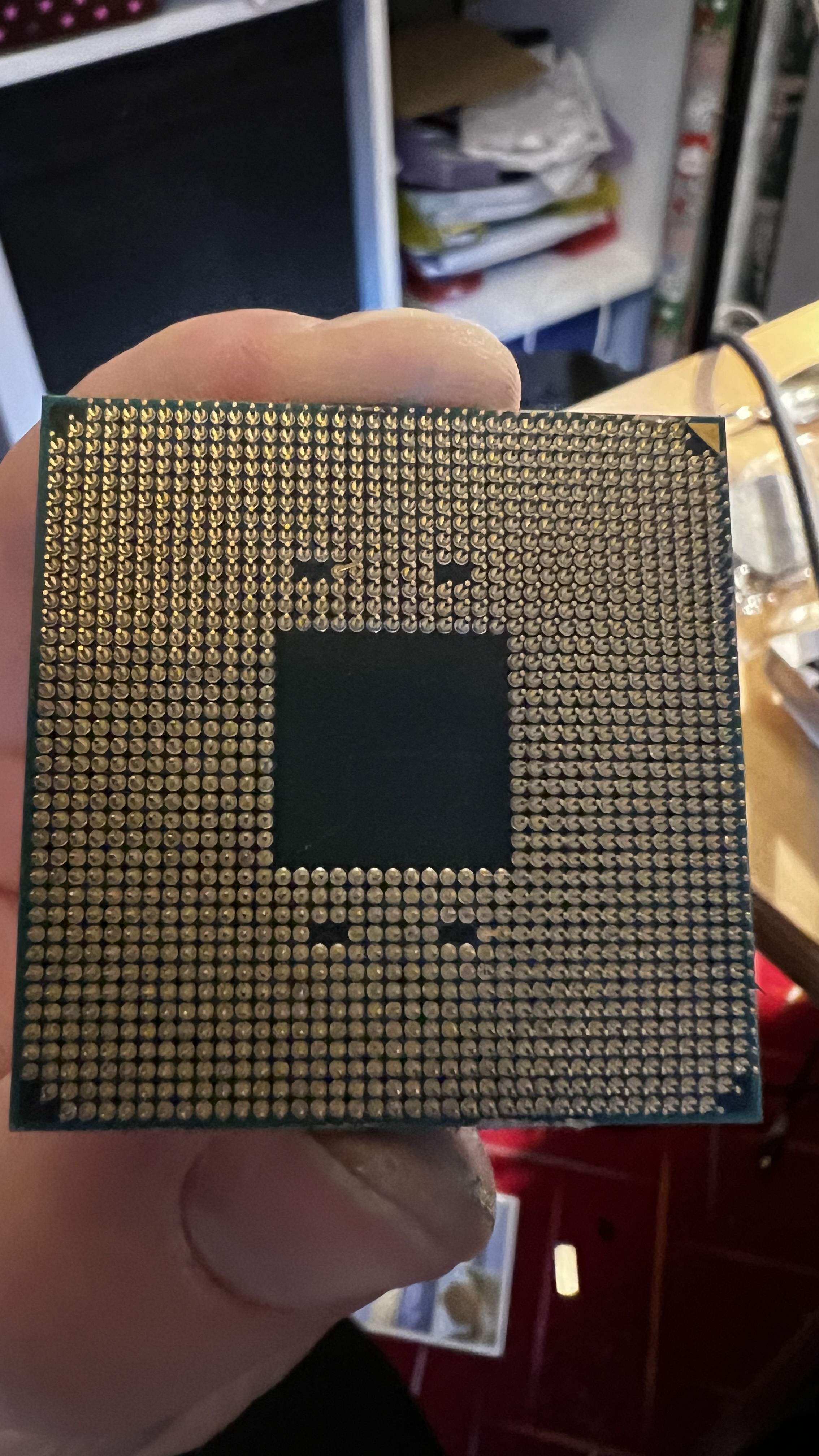

Mach bitte mal Bilder deiner beiden CPUs von unten, die müssten ja gegenüber dem goldenen Dreieck einen PIN weniger haben wenn sie so rum passen .



[knoxxi]

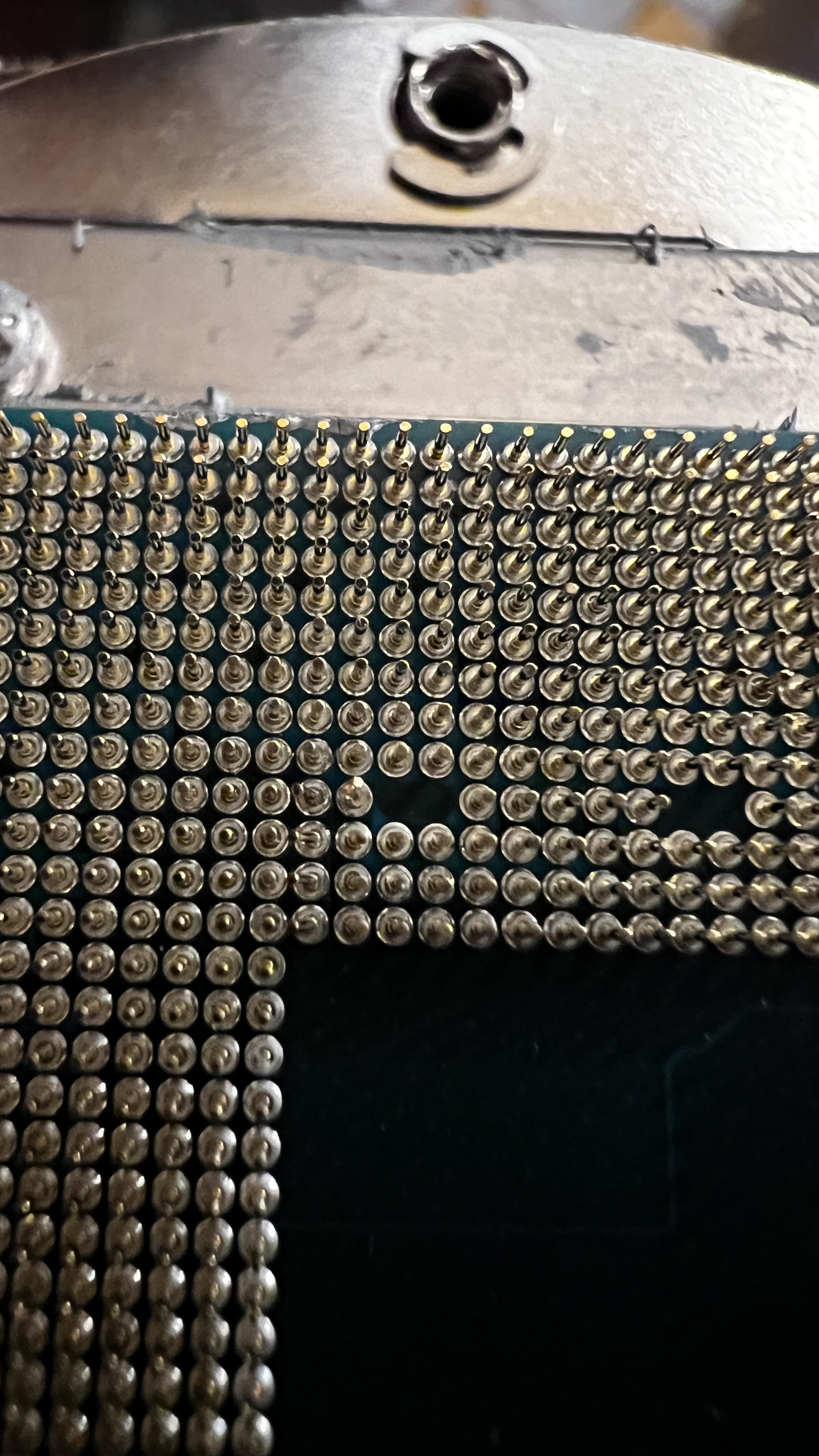

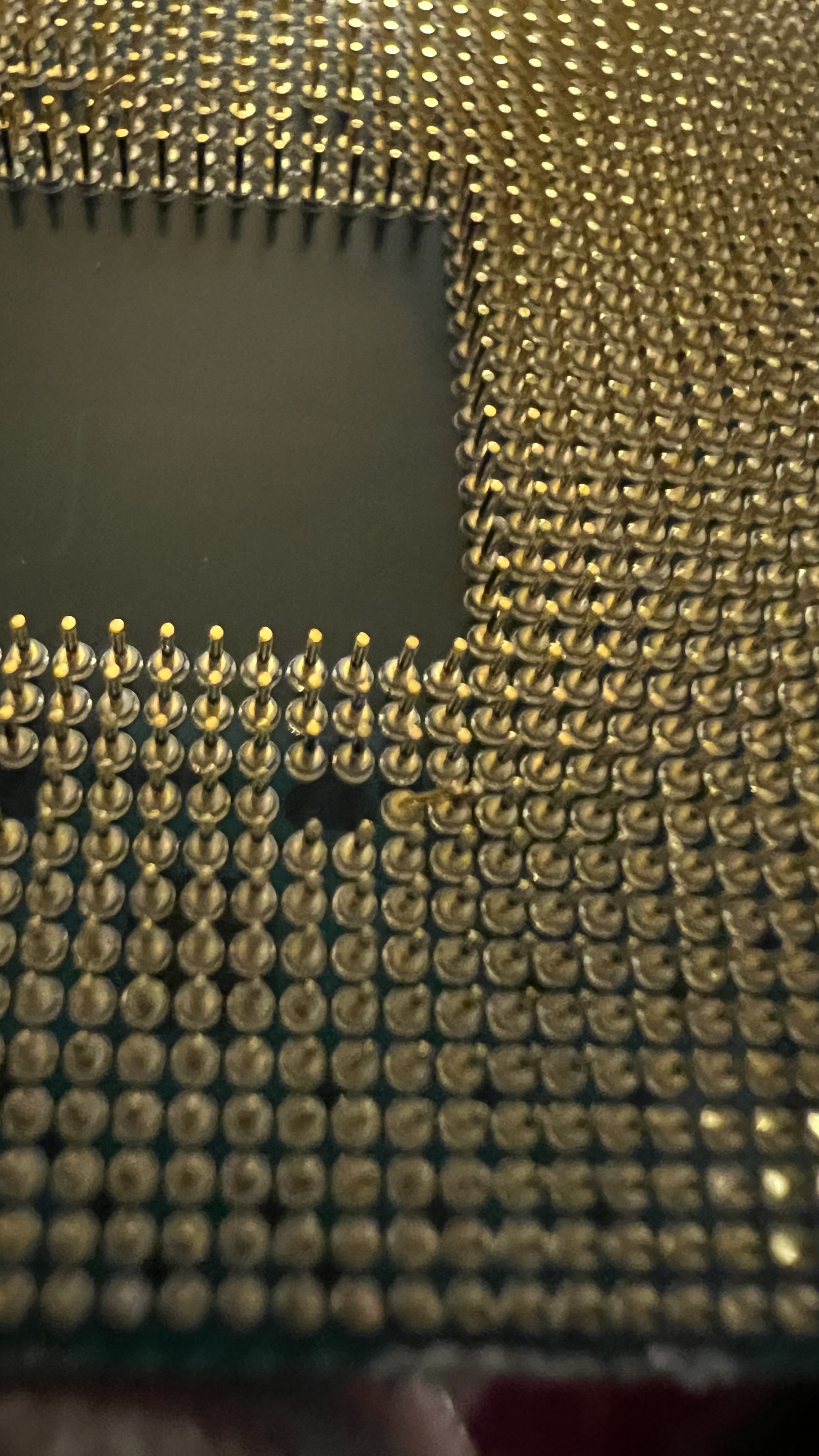

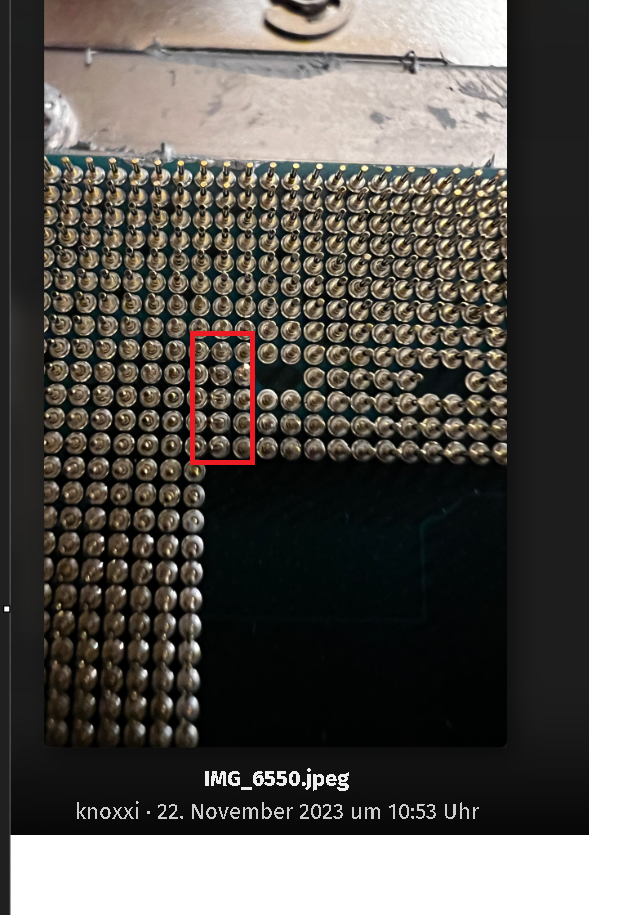

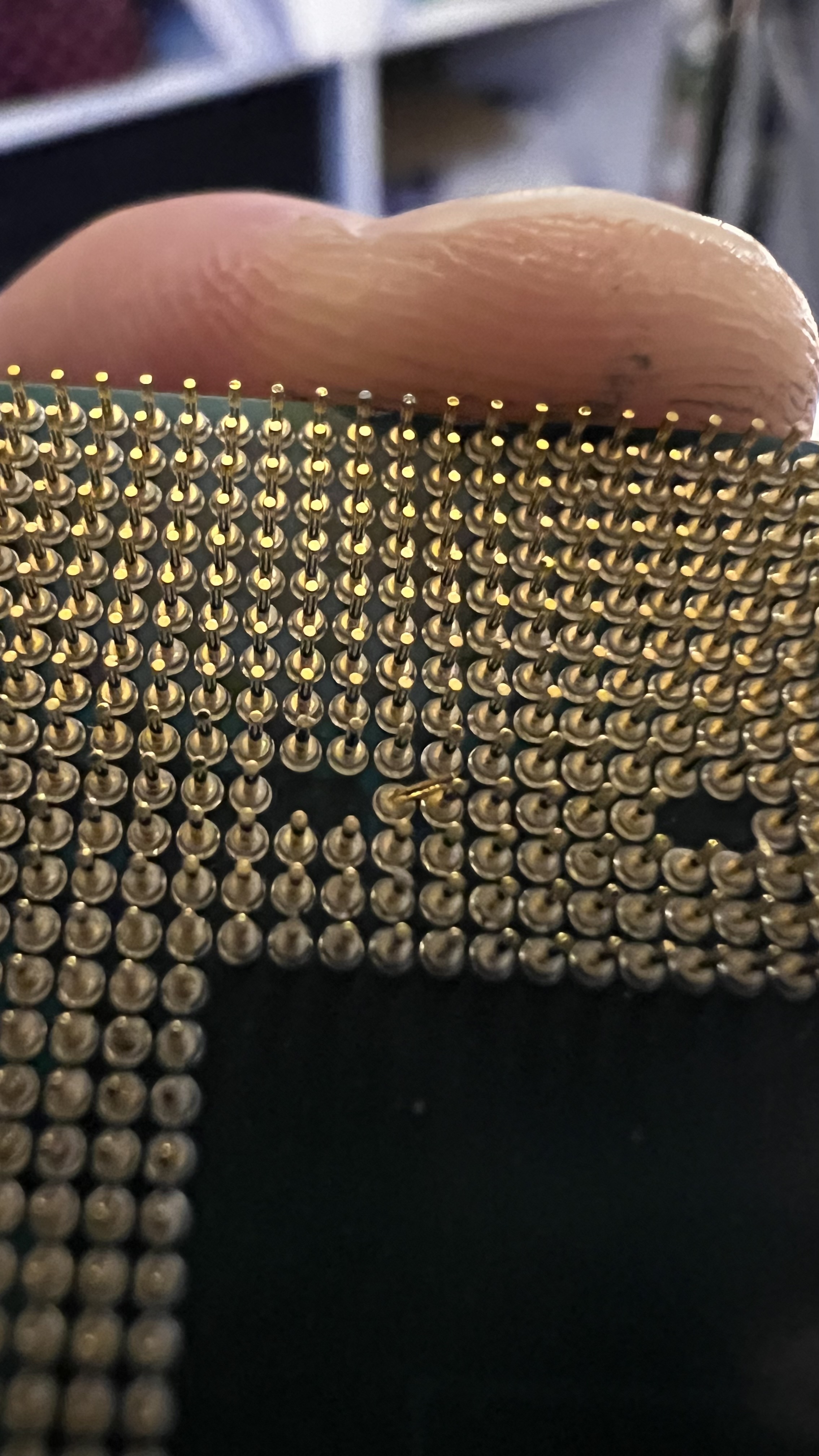

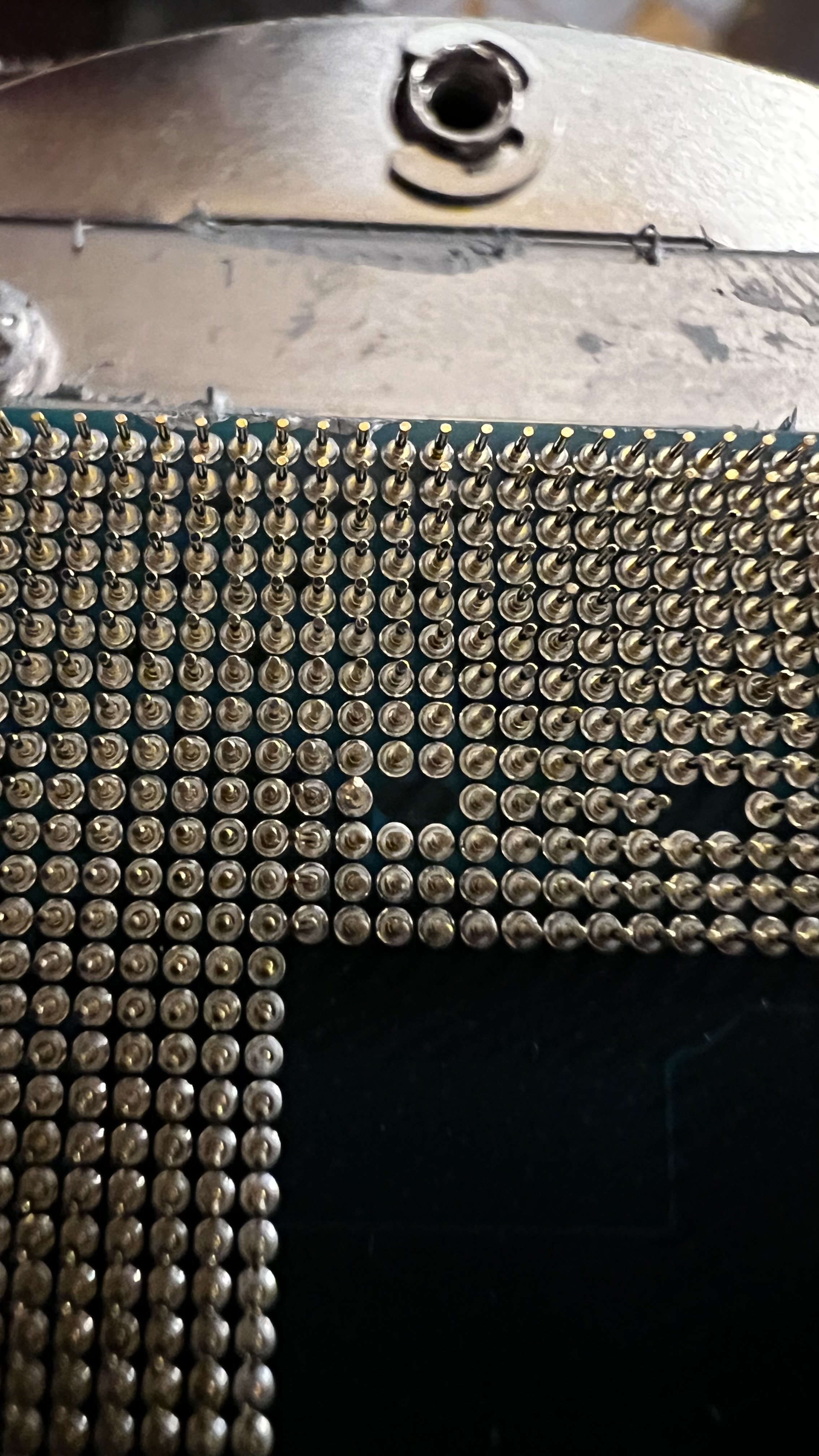

Und scheinbar hat es auf Grund meiner Dummheit 2 PINs erwischt. 🤢



[Kinschal]

Hat nichts mit Dummheit zu tun, kann passieren. Beim nächsten mal mit mehr Gefühl.
Mit viel Gefühl ist es möglich, die wieder gerade zu biegen.
Aber vorsichtig.



[knoxxi]

Laut iFixit geht das am besten mit einer Rasierklinge. Müsste ich mir erst im Baumarkt besorgen.



[Kinschal]

Ich hatte mal die Klinge aus einem Spitzer dazu genutzt.
Ansonsten Nachbarn fragen.



[Müritzer]

2 PINs erwischt. 🤢

Falls die abbrechen gibt es hier oder im Luxx ( ubi ) Spezialisten die das wieder richten können.

https://www.hardwareluxx.de/community/threads/pins-gebrochen-verbogen.1345967/#post-30161791

mit einer Rasierklinge

Viele nehmen eine Kreditkarte, damit sollte es auch gehen.



[knoxxi]

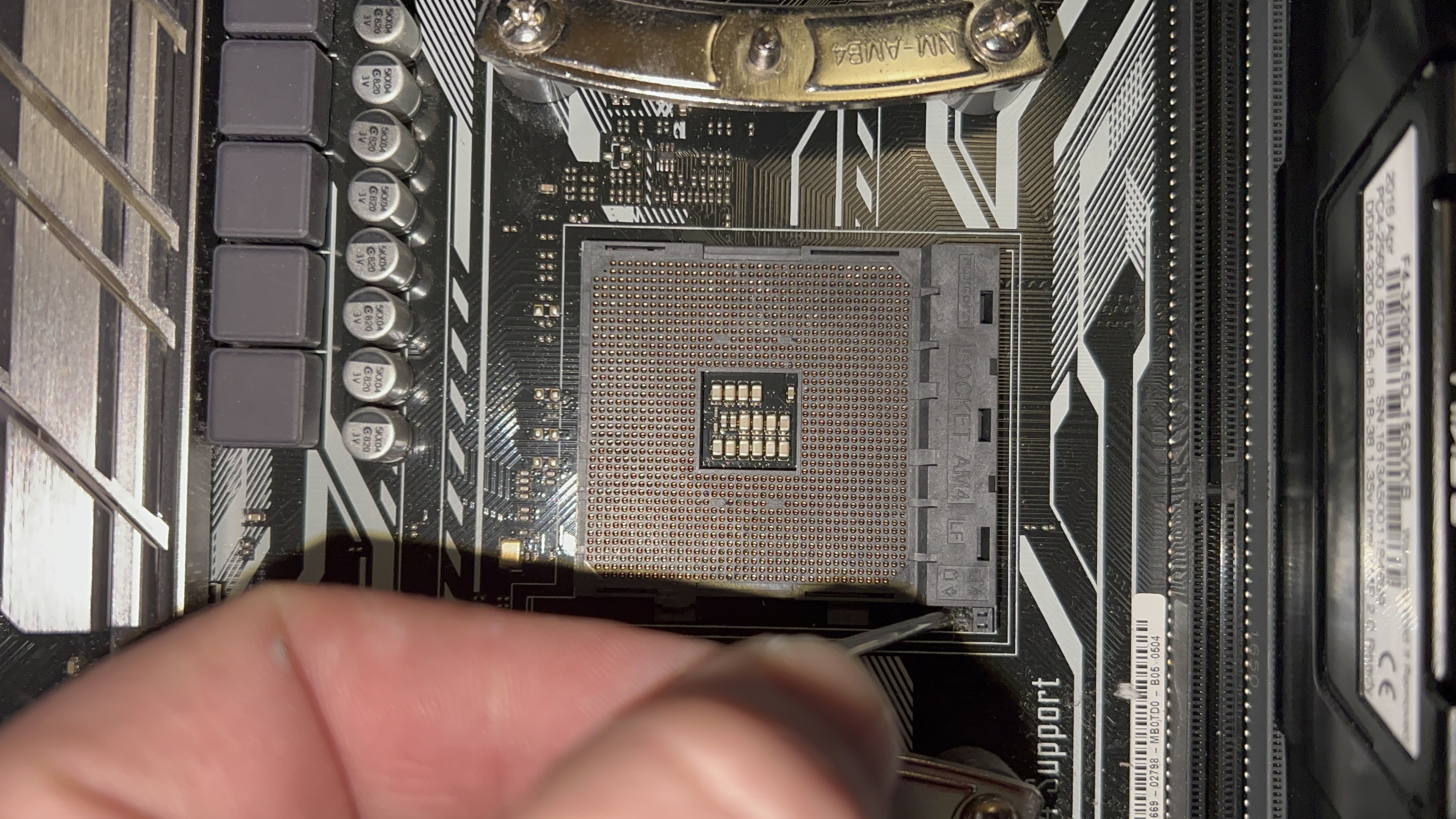

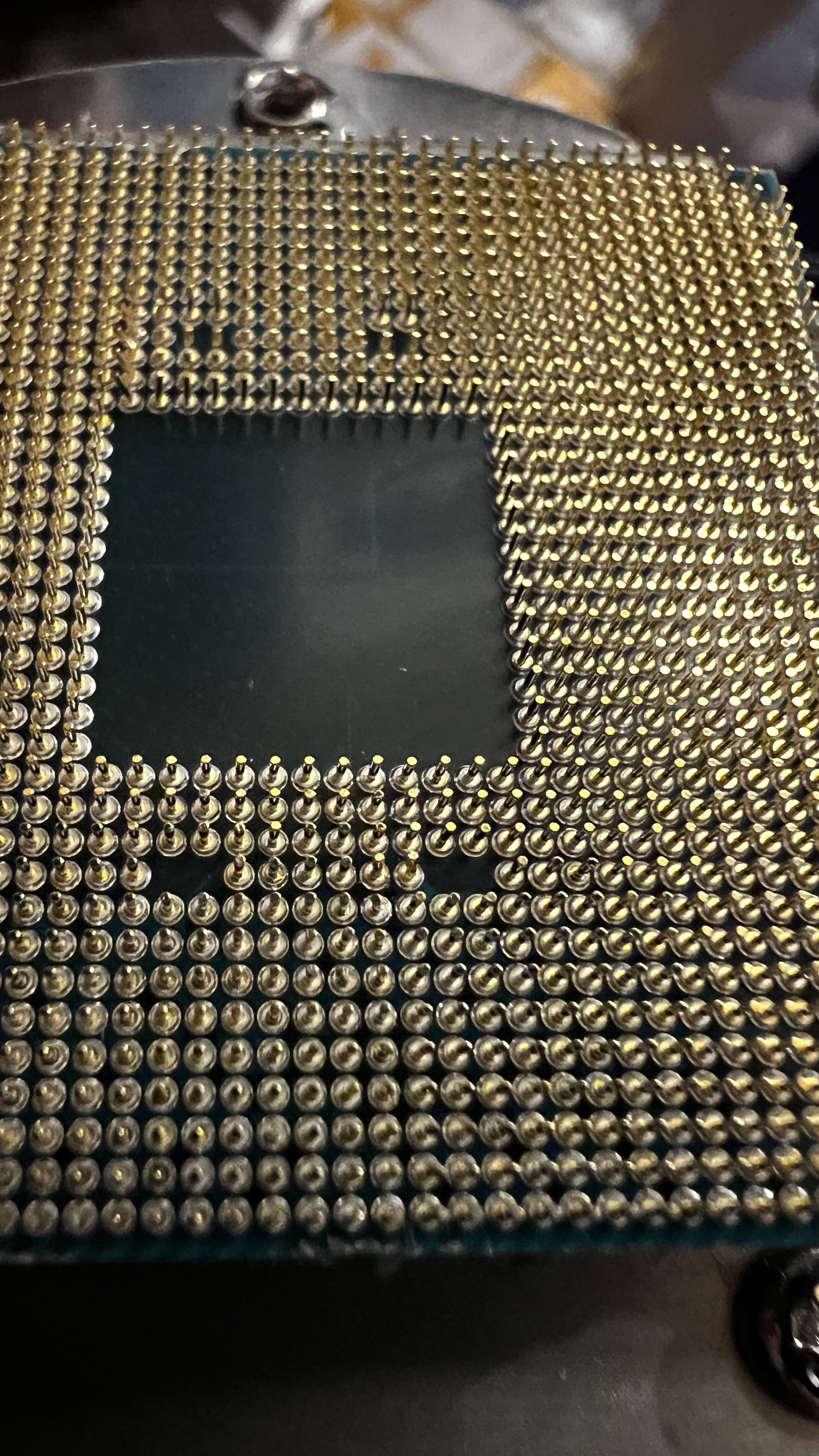

Ist das so in Ordnung?



[Kinschal]

Der Prozessor sollte ohne Druck in den Sockel fallen.
Kann sein, dass du etwas leicht wackeln musst. Ansonsten "nachjustieren".
Viel Glück.

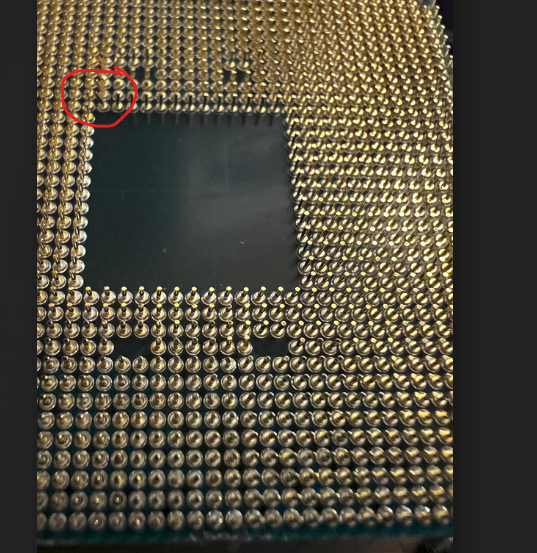

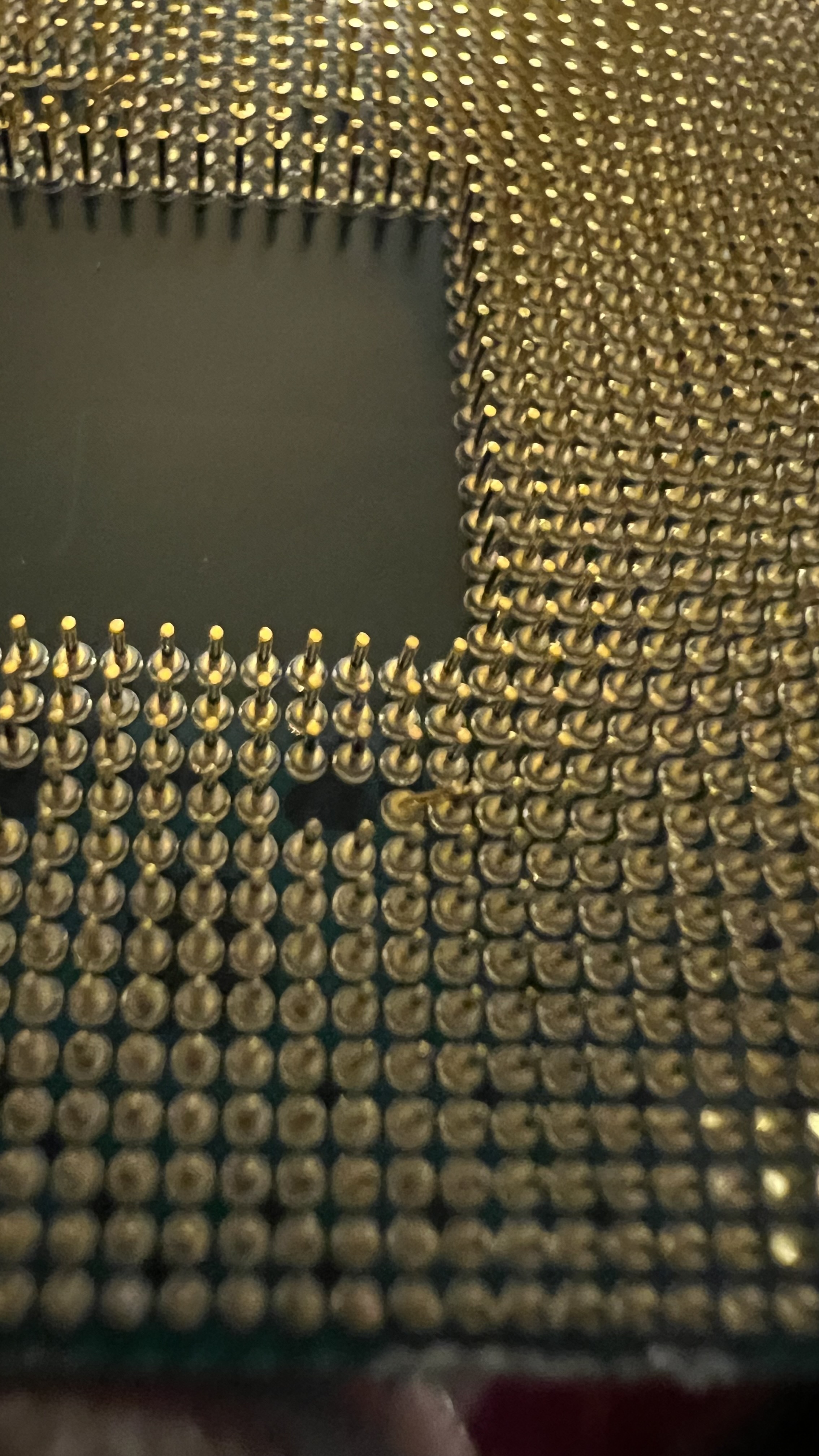

Hier musst du aber noch mal drüberschauen:



[Müritzer]

Die sehen auch nicht so gut aus, am besten mal mit einer Lupe alle PINs kontrollieren.

Ergänzung (22. November 2023)

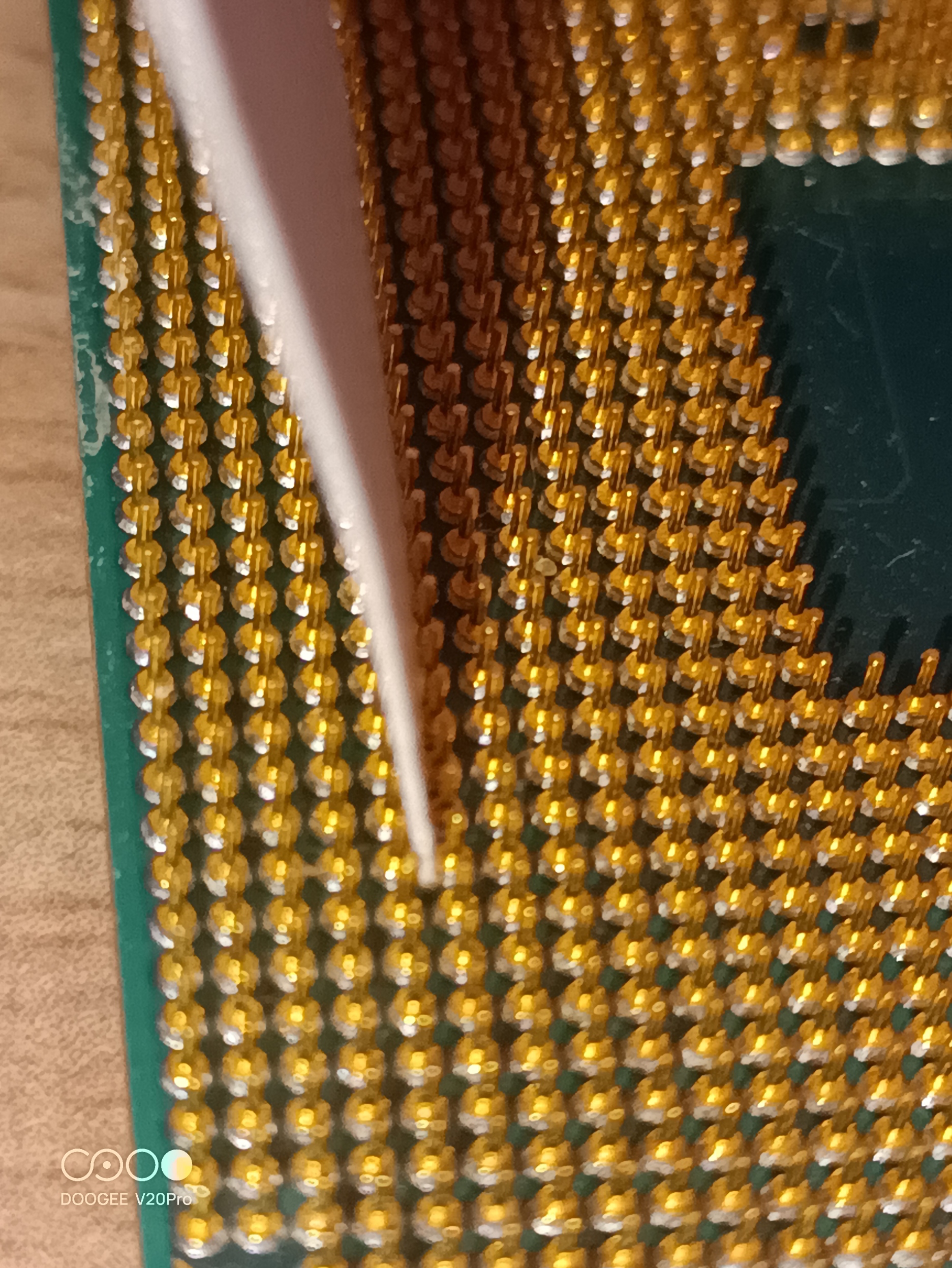

Am besten mit einer Karte, die zwischen die PINs passt alles mal durchfahren, sollte ohne Wiederstand funktionieren.

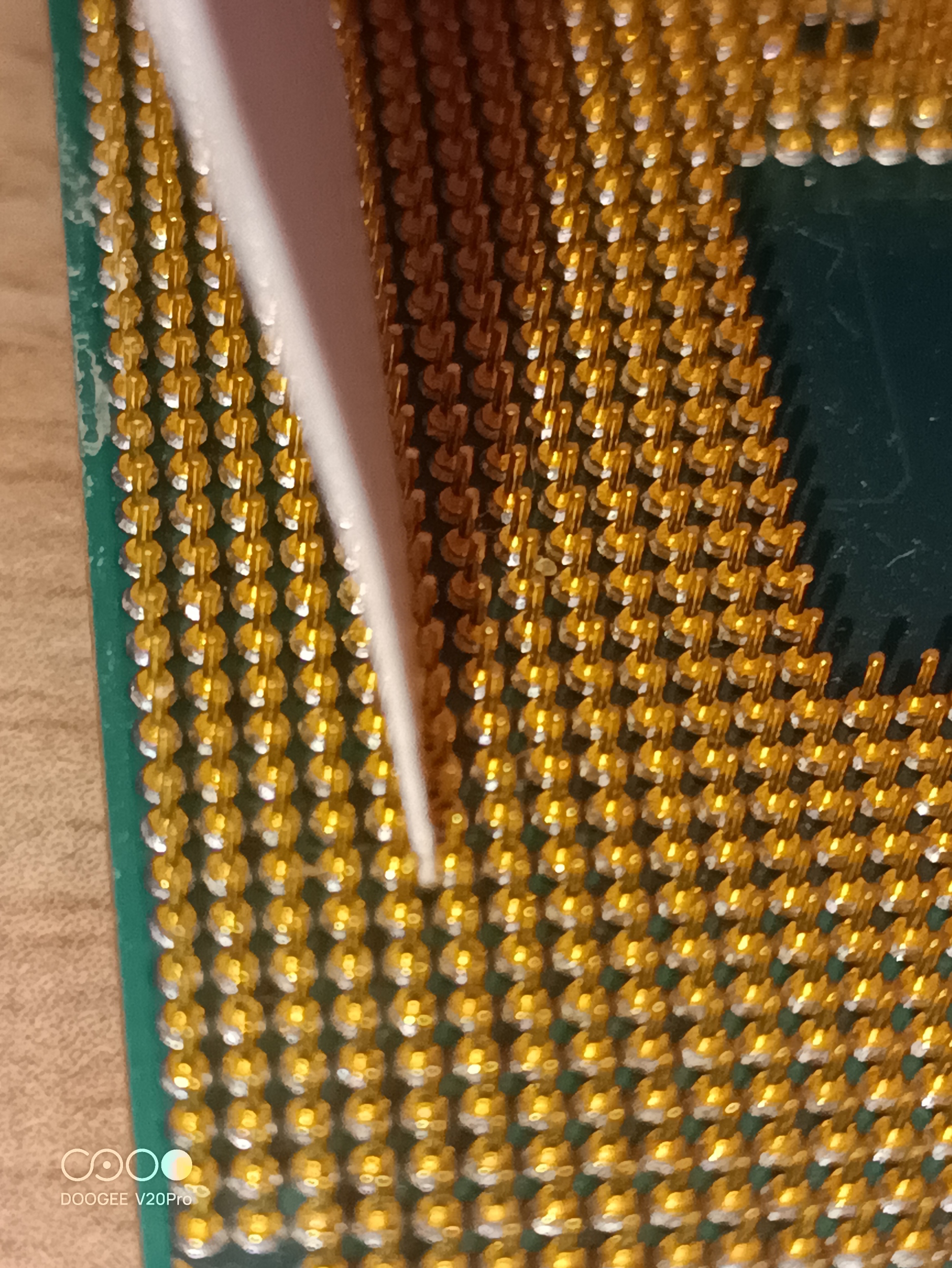

Hier habe ich eine Visitenkarte genommen und die CPU ist mein alter Ryzen 3 2400G.



[knoxxi]

Ja irgendwas scheint noch nicht ganz zu stimmen, da er nicht Plan in den Sockel passt.

Ergänzung (22. November 2023)

Ich versuche mal den Sockel auch etwas zu reinigen. Hab 99,9% Isopropanol hier und Wattestäbchen.



[Müritzer]

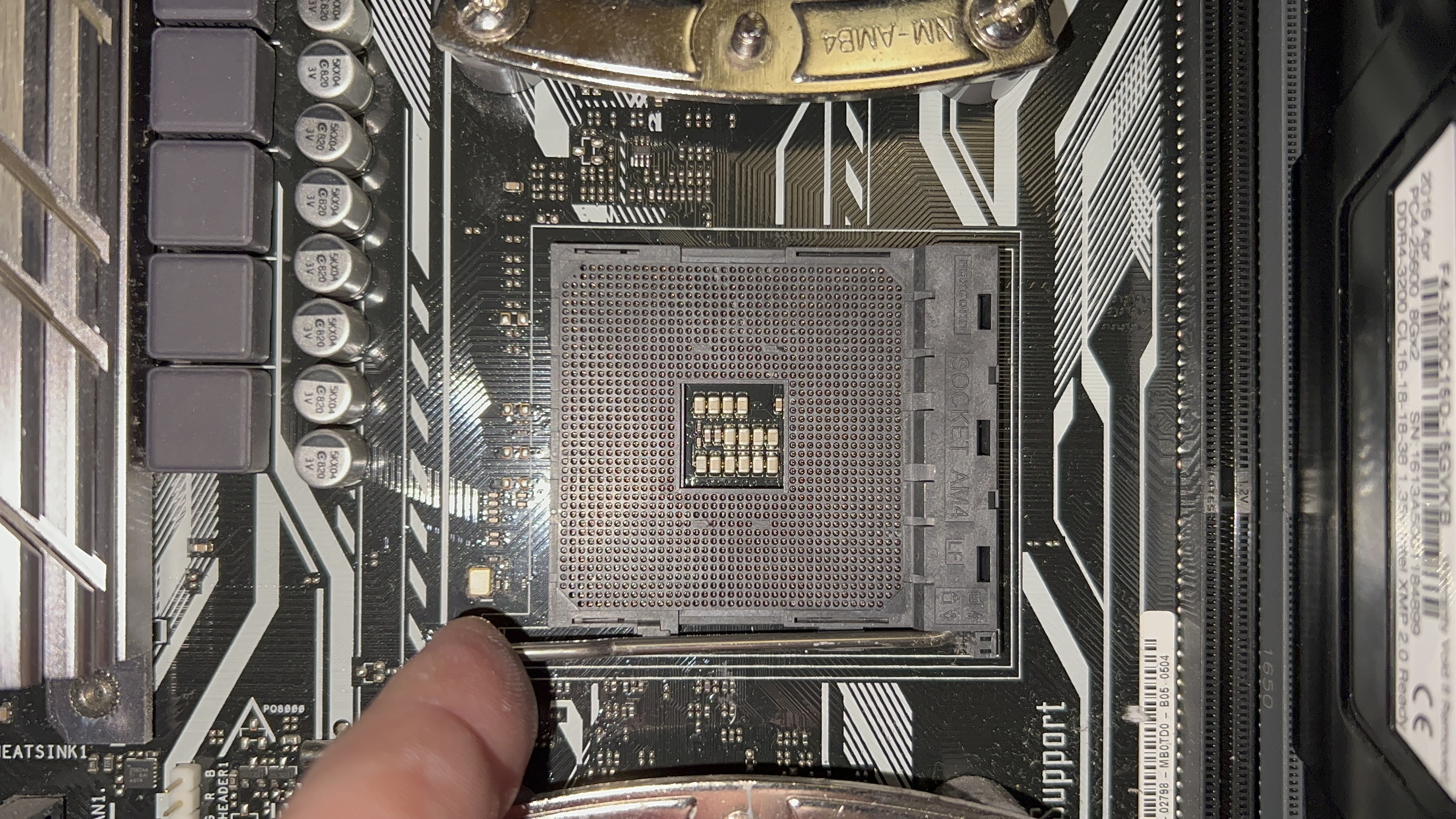

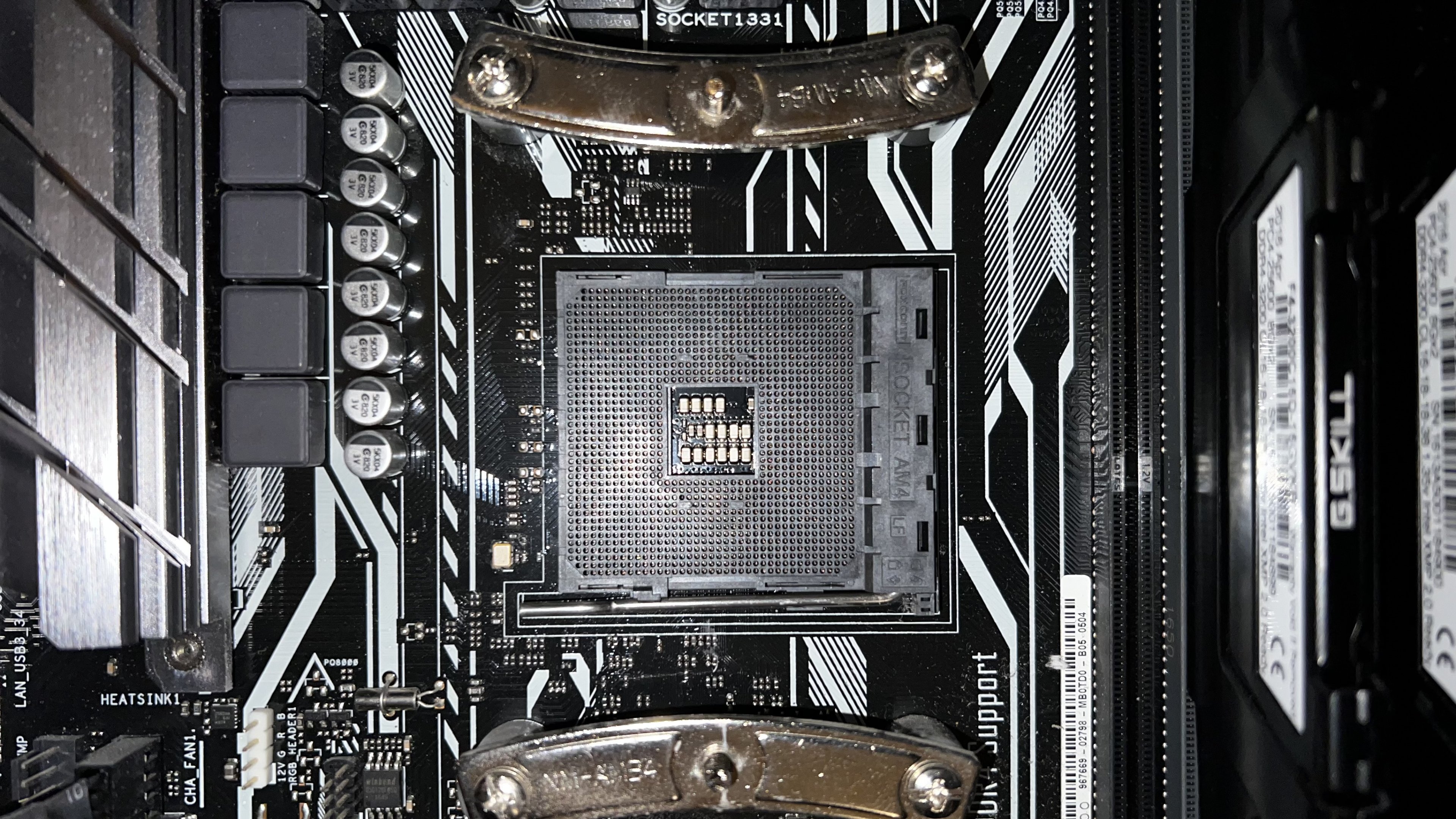

Auch mal den Sockel unter die Lupe nehmen, nicht das dort auch was defekt ist.
Darauf achten das alle diese kleinen Metallklammern in den Löchern vorhanden sind, falls da welche fehlen oder verbogen sind dann kannst du mit einem neuen Board rechnen.

Ergänzung (22. November 2023)

P.S. am besten sieht man die Klammern im inneren wenn der Hebel geschlossen wird.



[knoxxi]

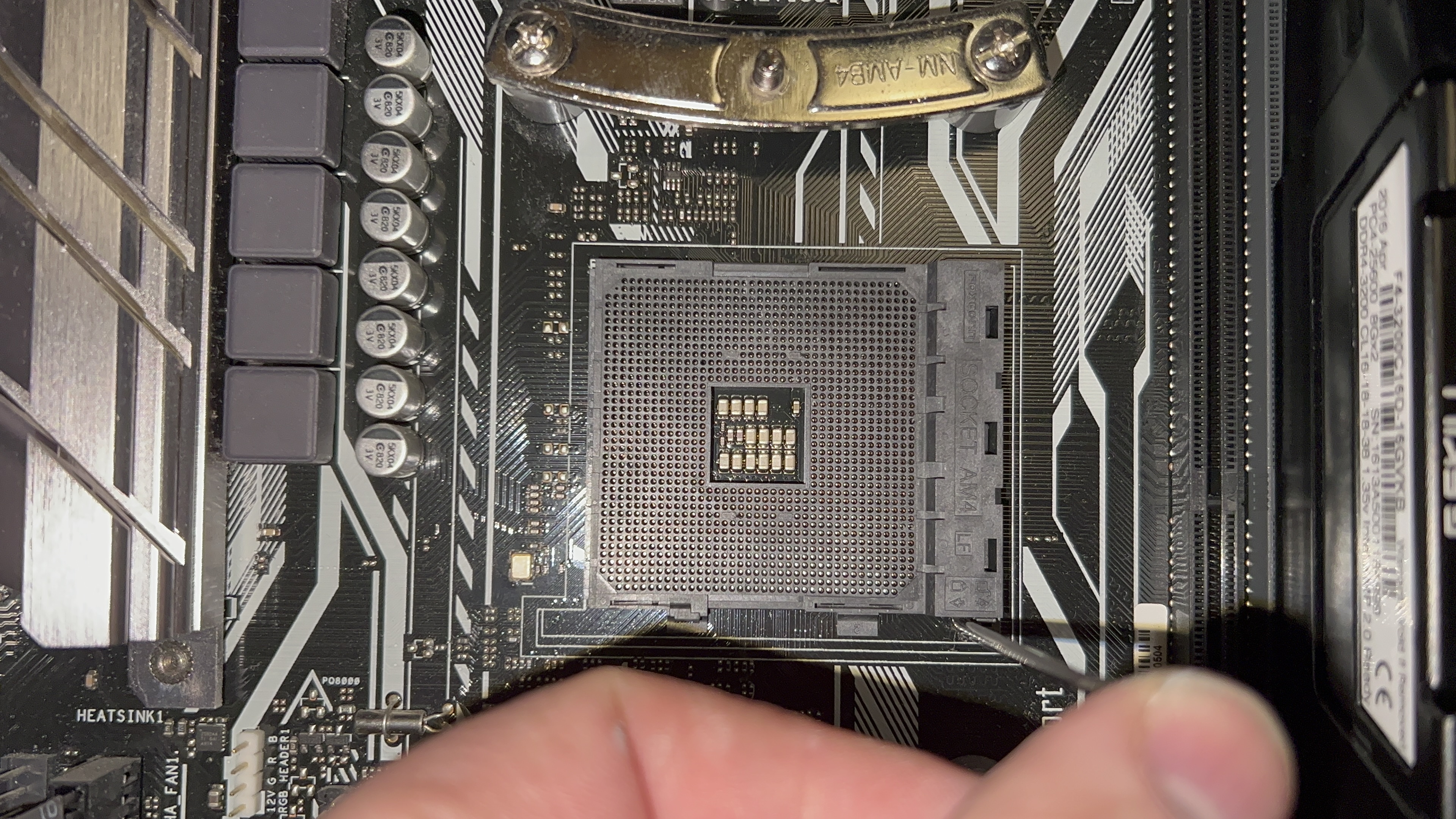

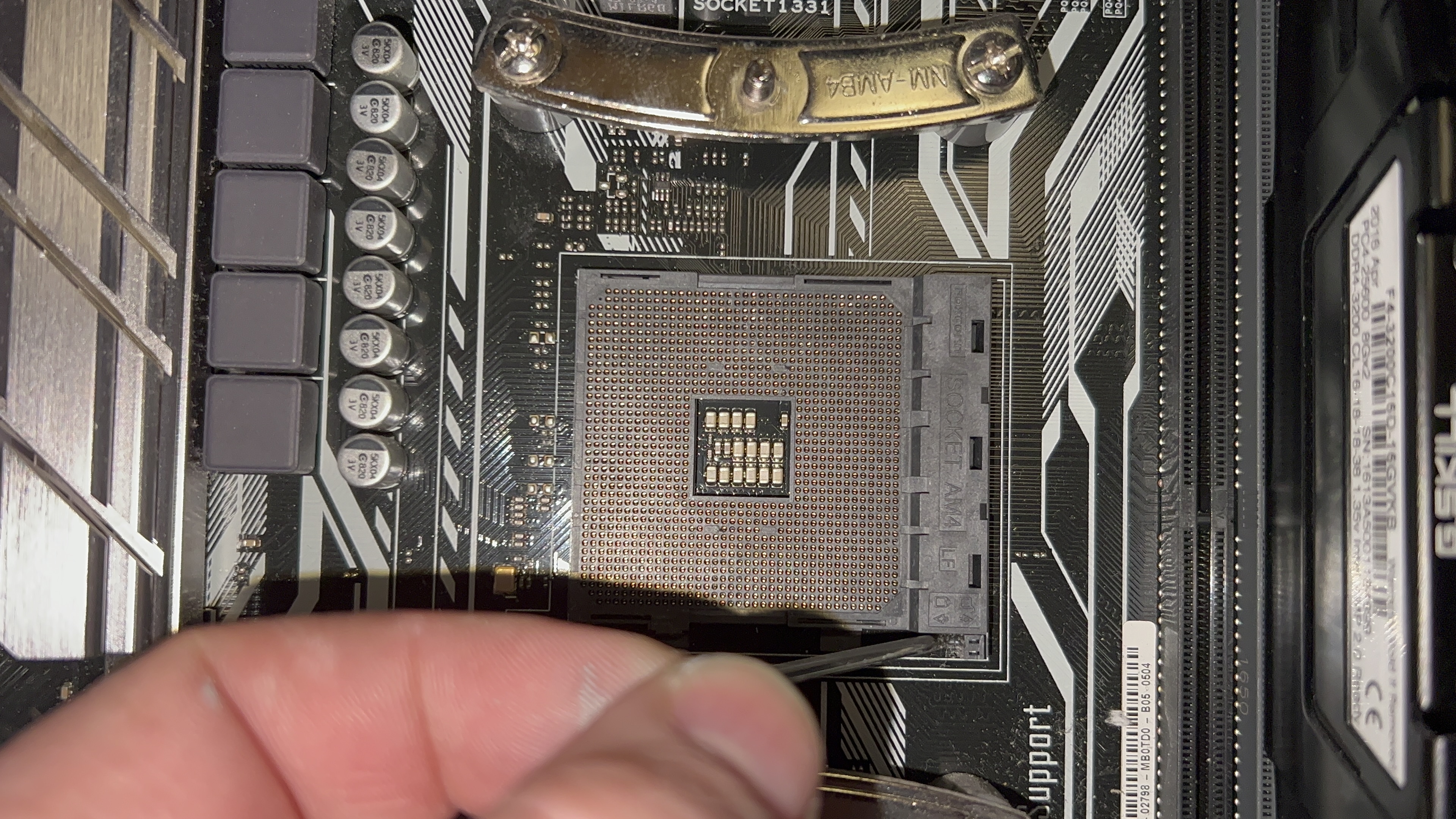

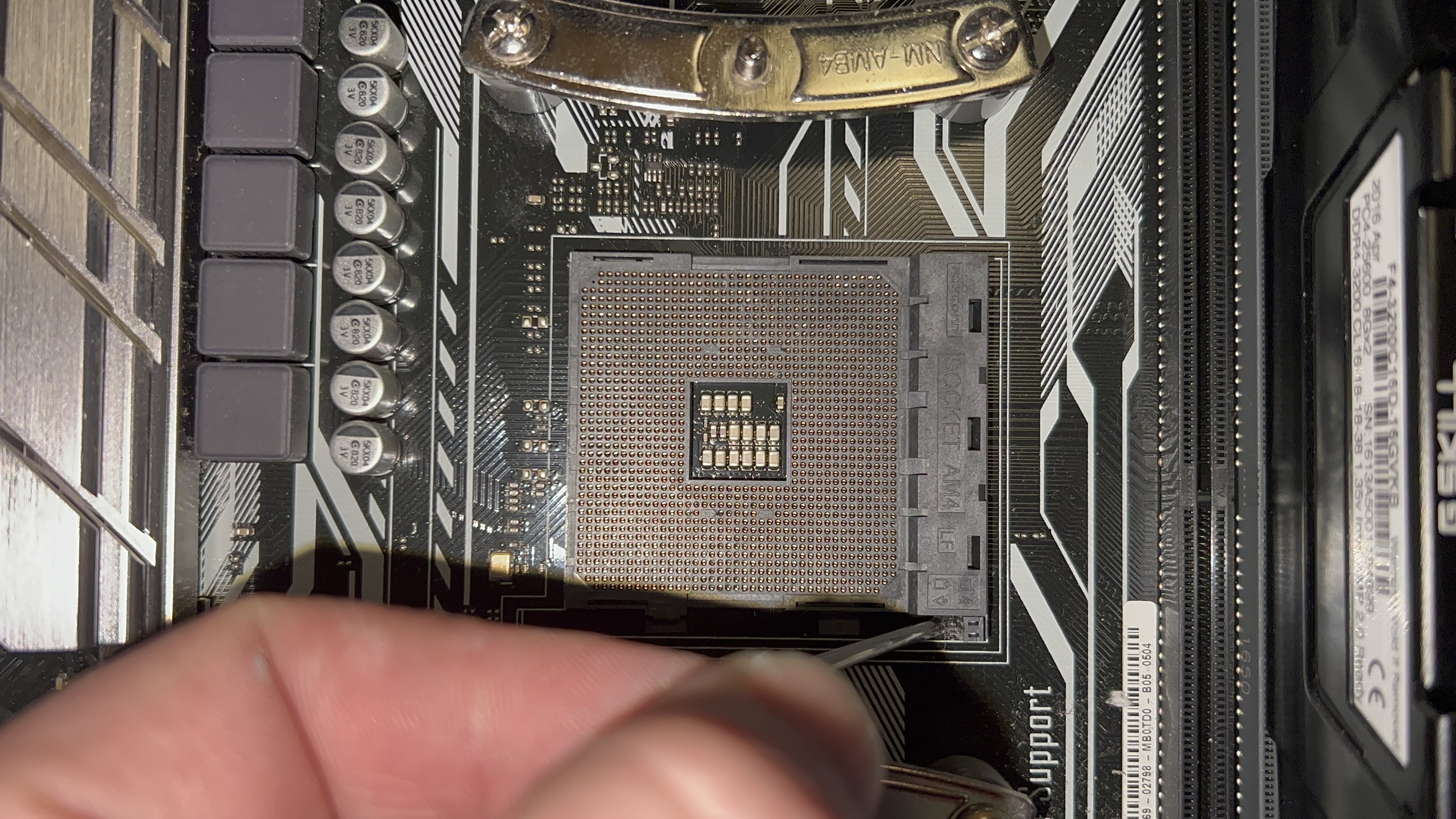

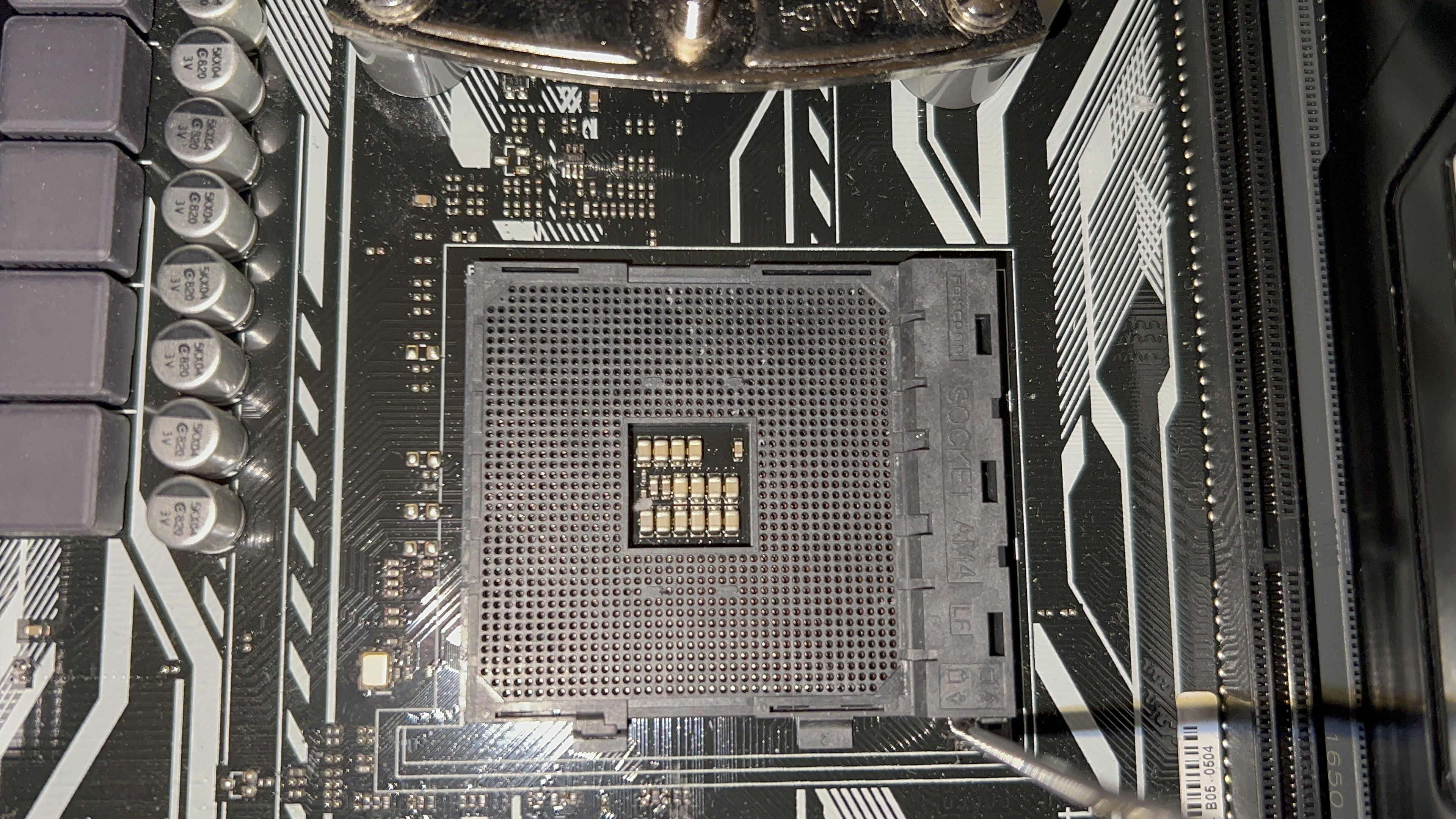

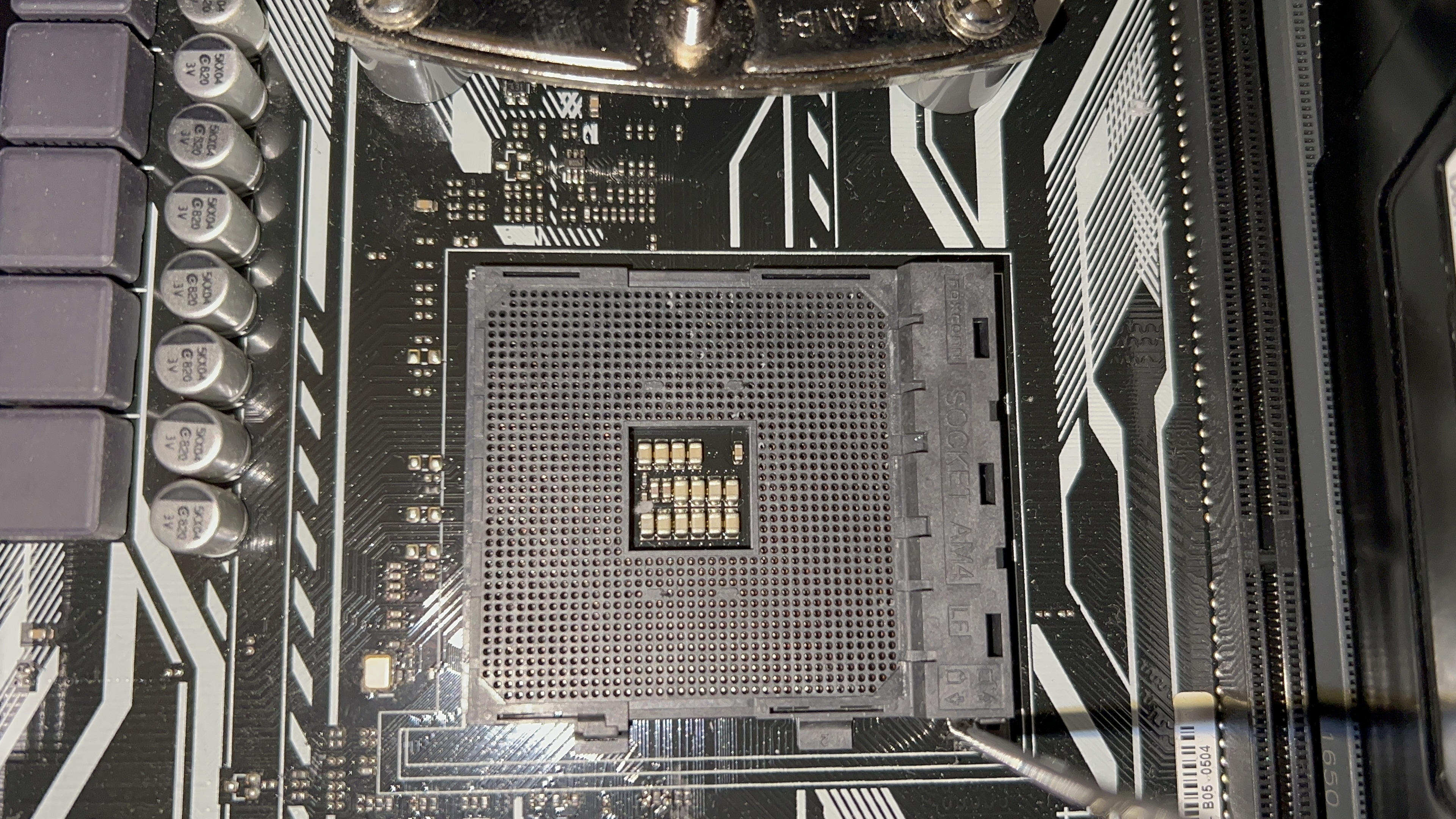

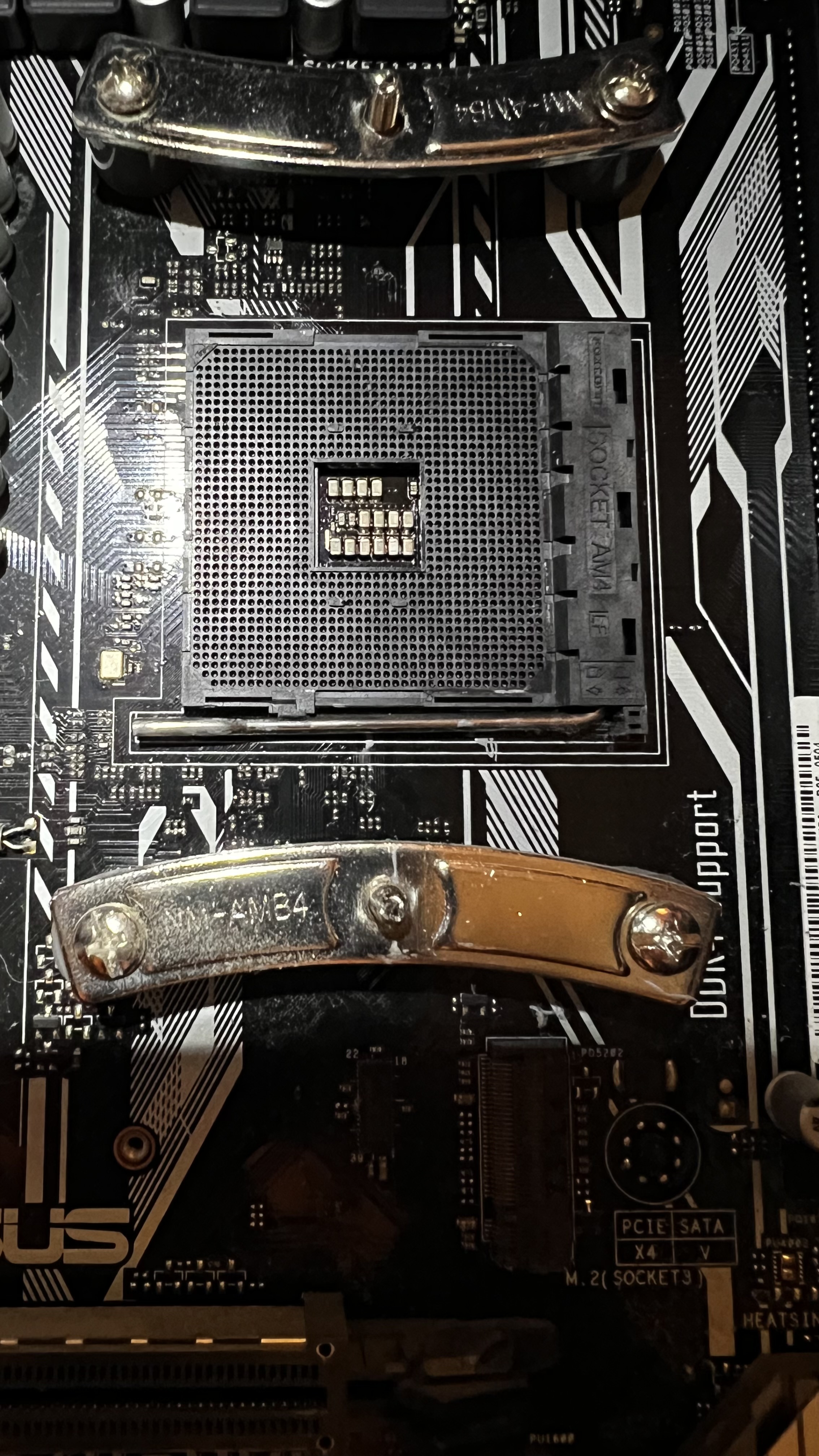

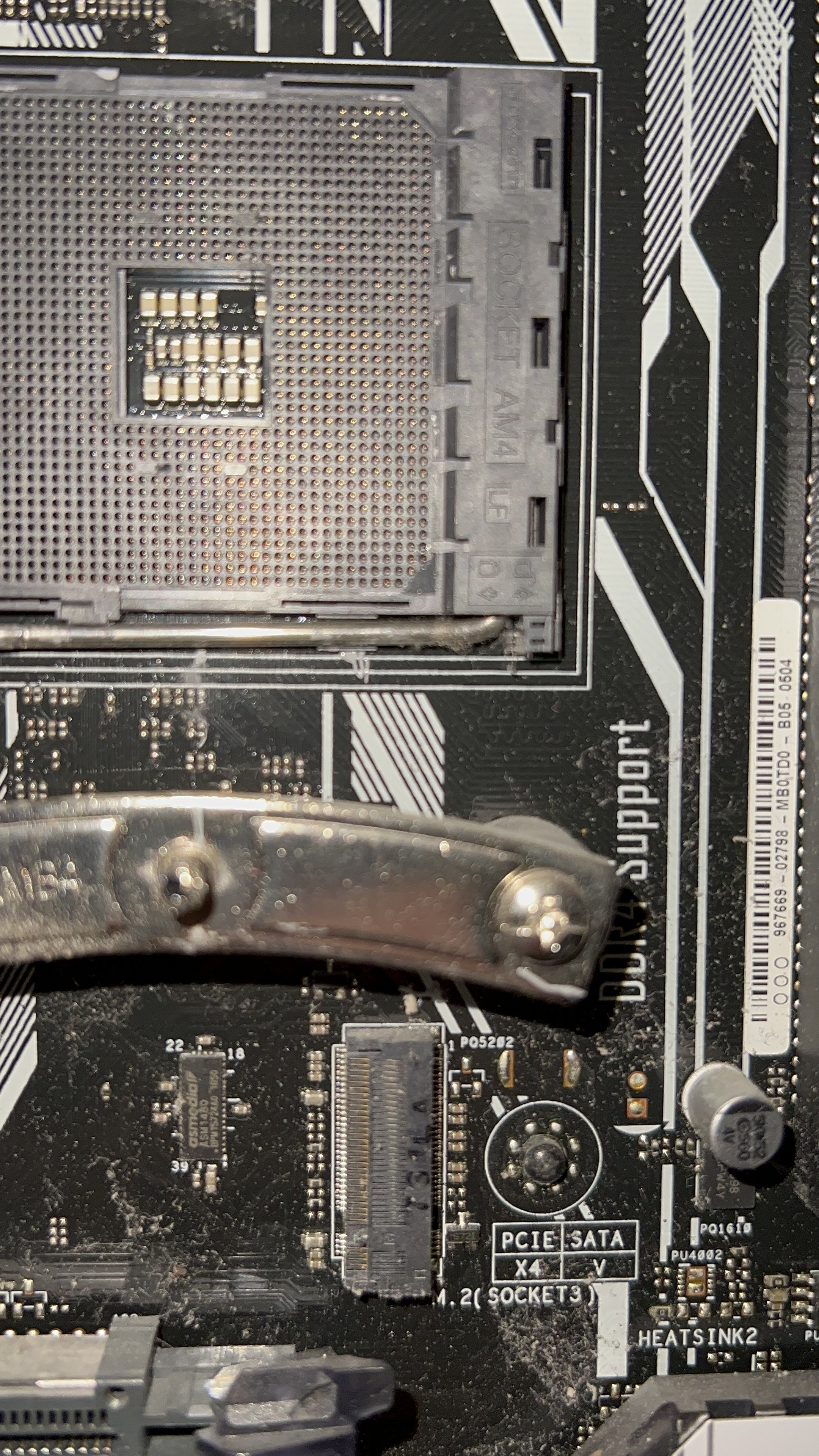

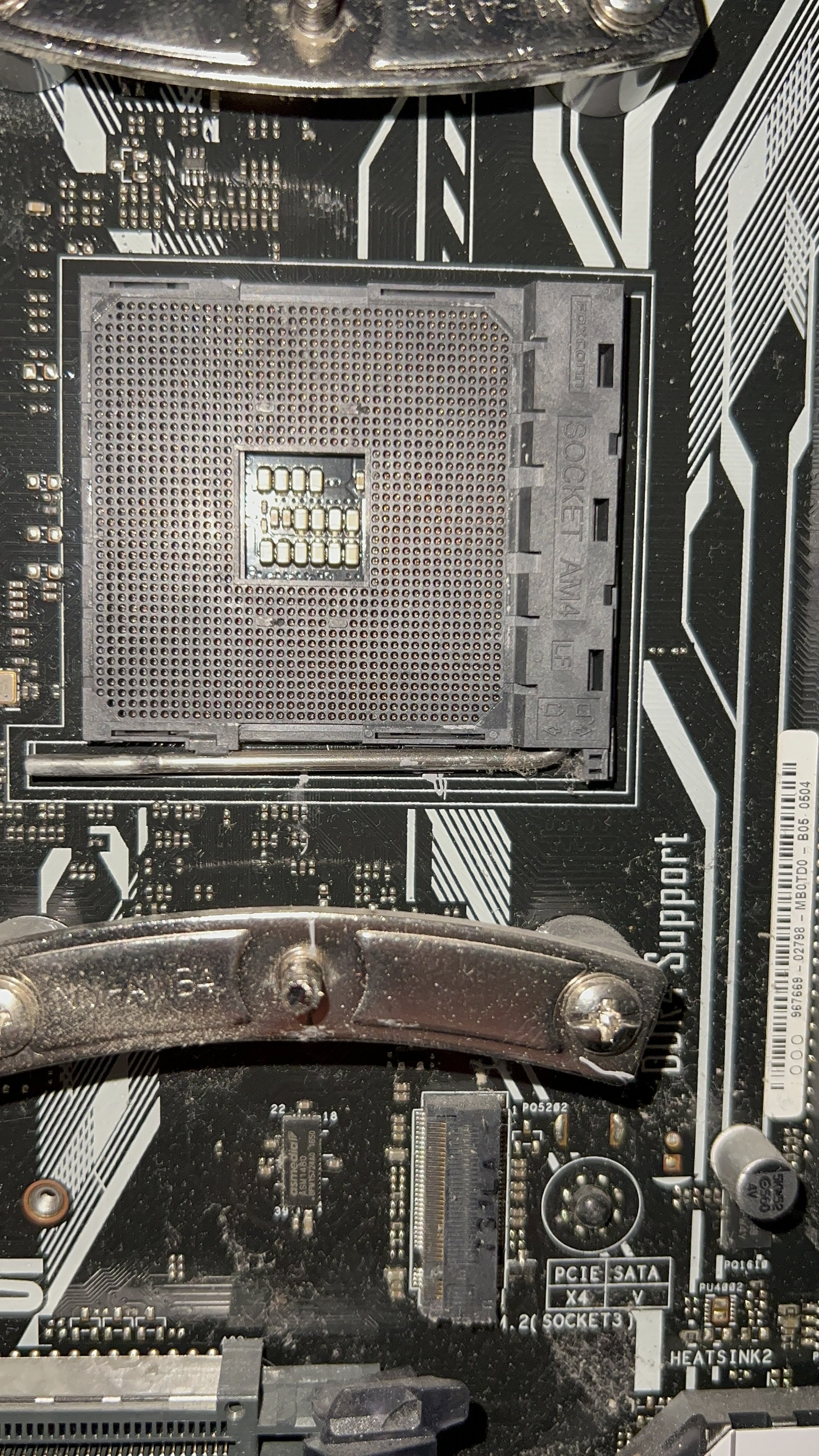

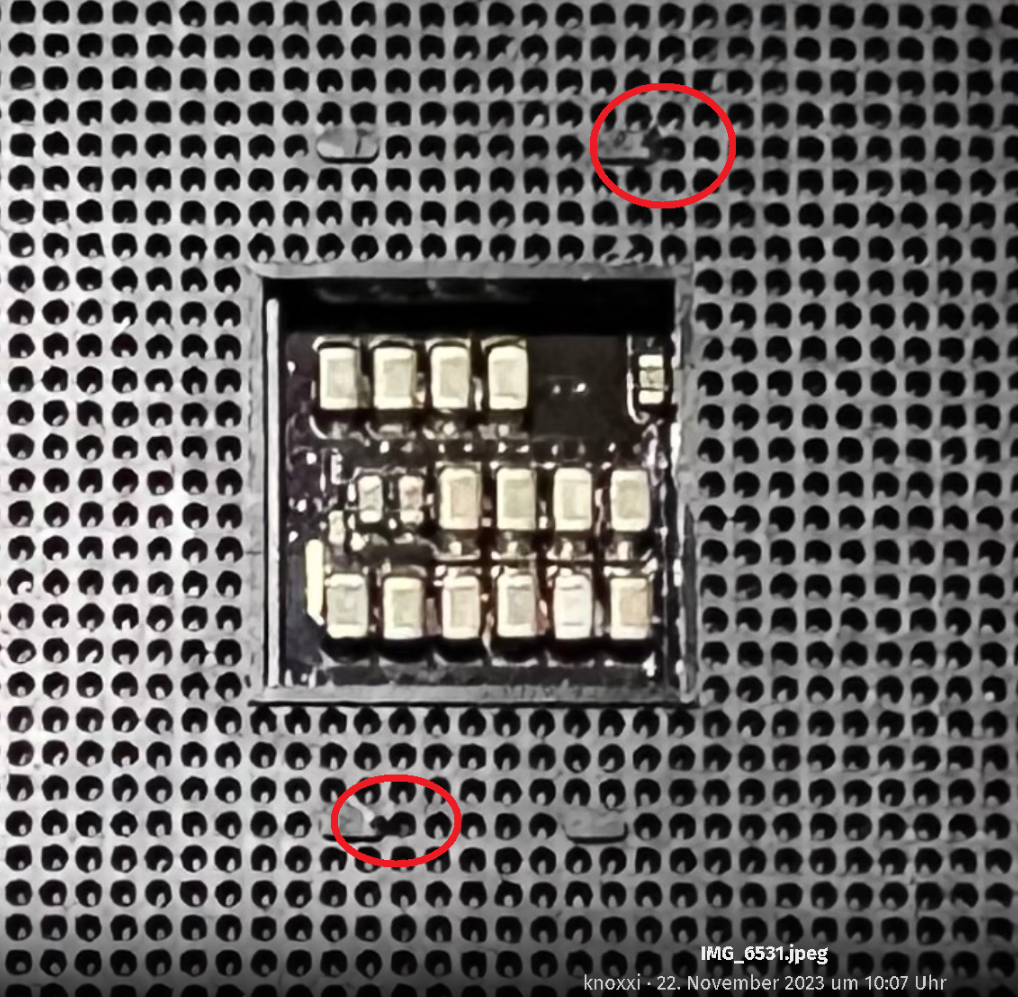

Ich habe so gut es geht versucht es bildlich festzuhalten. Für mich sieht es erstmal okay aus... aber für mich waren auch andere Dinge okay die völlig falsch waren 🙈

Ergänzung (22. November 2023)

am besten sieht man die Klammern im inneren wenn der Hebel geschlossen wird.
