Welche SSD Bauart ist die richtige - Notebook

[yxy]

Habe nun nochmal etwas im Internet recherchiert, aber kann einfach keine SSD vom Typ B finden.

Wenn dann gibt es eine mit 8 Pins:
https://www.reichelt.de/kingston-ss...MI_bjdkoCd9QIVCM53Ch3nnQmVEAQYASABEgJDf_D_BwE



[Gurfaild]

Was du da gefunden hast, ist mSATA und passt garantiert nicht.

SSDs mit B-Key gibt es nicht, aber welche mit B-M-Key passen sowohl in B-Slots als auch in M-Slots. Davon scheint es im Moment genau ein Modell zu geben, das ist aber im Moment nicht lieferbar:
https://geizhals.de/western-digital-pc-sn520-nvme-ssd-256gb-sdaptuw-256g-a1797615.html



[yxy]

Ok, allerdings ist es sehr komisch, dass es nur ein Modell gibt. Habe jetzt mal den Notebook-Hersteller direkt angeschrieben und gefragt ob eine Möglichkeit besteht eine zweite SSD zu verbauen. Melde mich wieder, wenn es etwas Neues gibt.
Danke nochmal an alle.



[Drewkev]

Ok, allerdings ist es sehr komisch, dass es nur ein Modell gibt.

Das wird unter anderem an der Größe (Länge) liegen.



[Ranayna]

Und eins noch: Es ist sehr wahrscheinlich, dass das so oder so nicht funktioniert.
Wenn das BIOS an diesem Anschluss eine LTE Karte erwartet, wird hoechstwarscheinlich auch nur eine LTE Karte funktionieren. Nicht nur das, es werden wohl nur ganz bestimmte Karten funktionieren.

Notebook BIOSe sind da oft, ob absichtlich oder nicht, extrem limitiert. Da funktioniert nur das was spezifiziert ist, und sonst nix.

Deswegen gibt es auch so wenige SSDs in diesem Formfaktor. Ist halt ein Henne-Ei Problem.



[yxy]

Ok, habe gerade Rückmeldung erhaltten: Es ist nur eine SSD vorgesehen :/

D.h. ich könnte eine größere kaufen und die aktuelle darauf spiegeln. Müsste doch gehen, oder?

Ergänzung (6. Januar 2022)

https://www.alternate.de/Kingston/NV1-1-TB-SSD/html/product/1738776

Die müsste doch in den unteren Slot passen, oder?



[Drewkev]

Ja, aber dann lieber eine Samsung 980 Pro, Crucial P2, WD Black SN750.



[yxy]

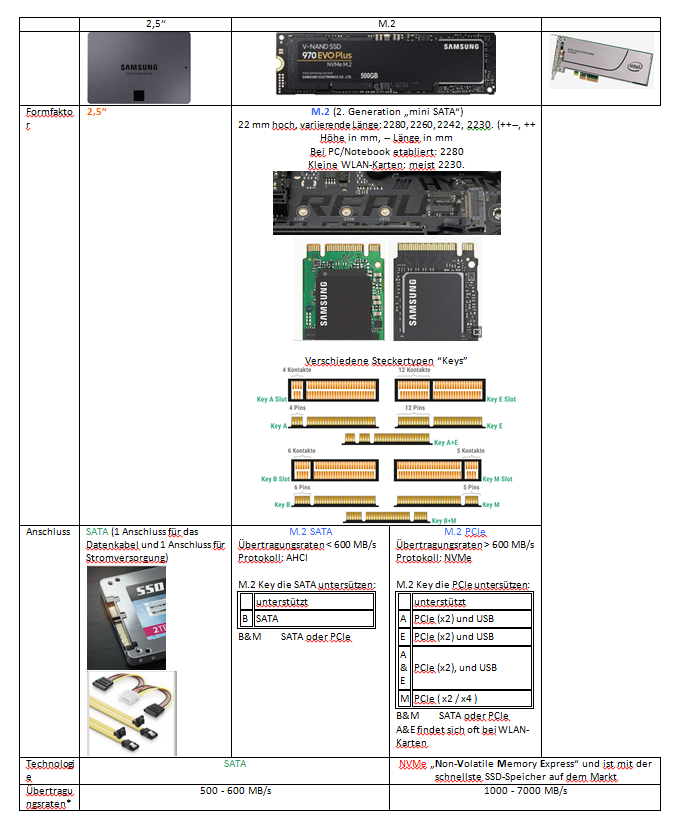

Aus Interesse hab ich mir mal eine Tabelle erstellt mit den SSD Arten. Könnte jemand von euch drüber schauen ob das so passt? Was ich noch nicht ganz zuordnen kann ist die SSD oben rechts, was ist das für ein Typ?



[Drewkev]

Das ist auch eine PCIe SSD, die aber in einen PCIe x4 (gibt es so glaube ich nicht mehr, also wird ein x16 Slot verwendet) Slot gesteckt wird. Wie es der von einer Grafikkarte ist, nur kürzer und halt meist mit vier Lanes. Nennt sich "Solid State Card".



[yxy]

Das ist auch eine PCIe SSD, die aber in einen PCIe x4 (gibt es so glaube ich nicht mehr, also wird ein x16 Slot verwendet) Slot gesteckt wird. Wie es der von einer Grafikkarte ist, nur kürzer und halt meist mit vier Lanes. Nennt sich "Solid State Card".

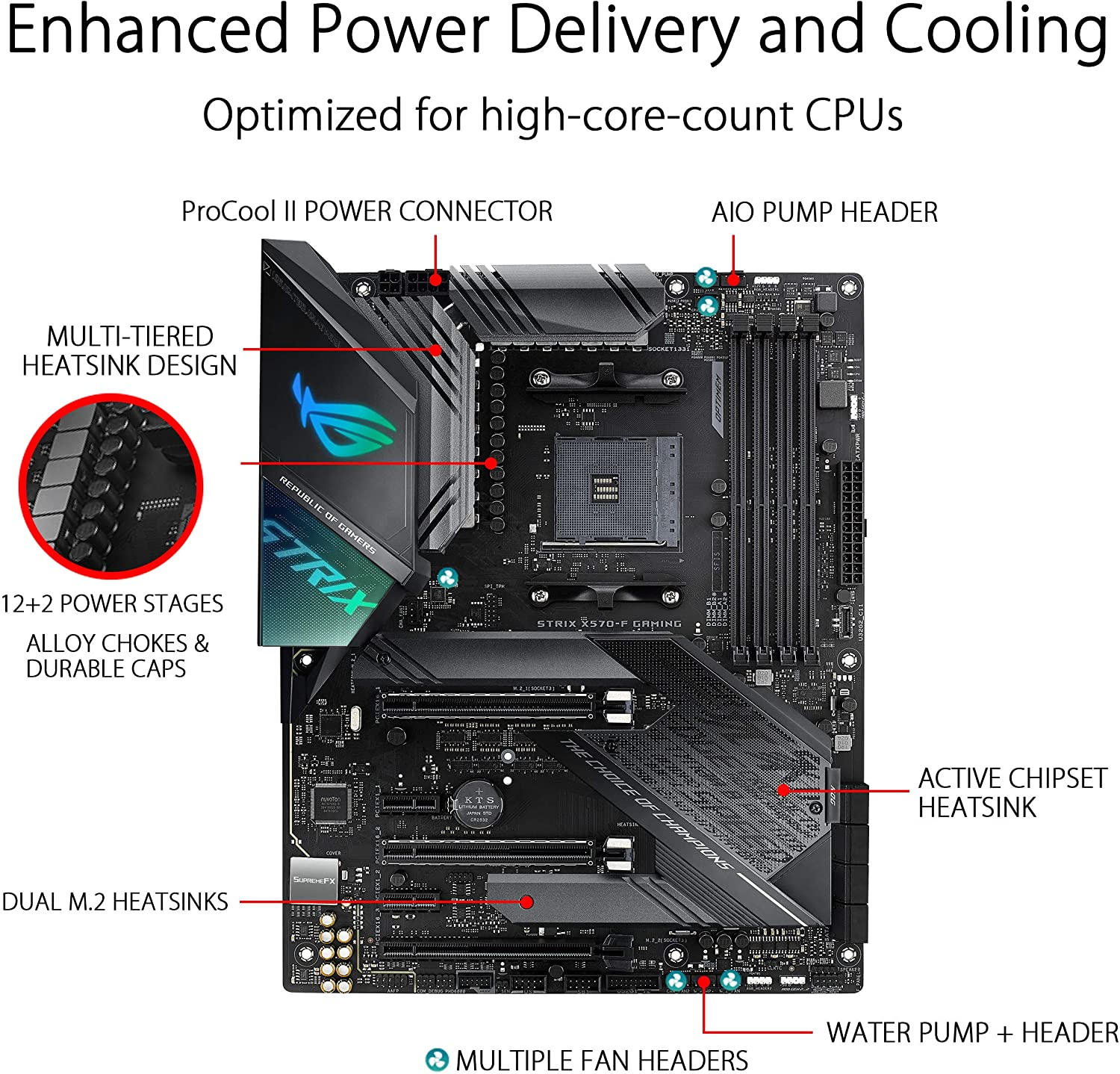

Anhang anzeigen 1168605Der x16 entspricht doch einem Grafikkartenslot, oder? D.h. dort kann die SSD auch eingesteckt werden? Habe mal nach mainboard 2022 gegoogelt. Da gibt es die Kurzen x4 noch, oder?



[Drewkev]

Der x16 entspricht doch einem Grafikkartenslot, oder? D.h. dort kann die SSD auch eingesteckt werden?

Korrekt. Den x4 gibt es so wie es aussieht nicht mehr, das auf dem Board was du zeigst ist x1.



[yxy]

Und in den x1 passt die SSD nicht rein, oder?



[Drewkev]

Nein. Schau dir den "Stecker" von x4 genau an:

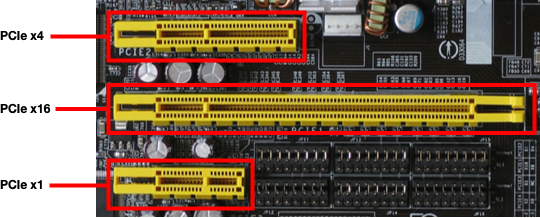

Und dann den Slot:



[yxy]

Ja, ist rechts viel länger



[Drewkev]

Richtig. PCIe x1 wird eher für WLAN-Karten, Soundkarten, USB-Hubs etc. pp. genutzt.



[yxy]

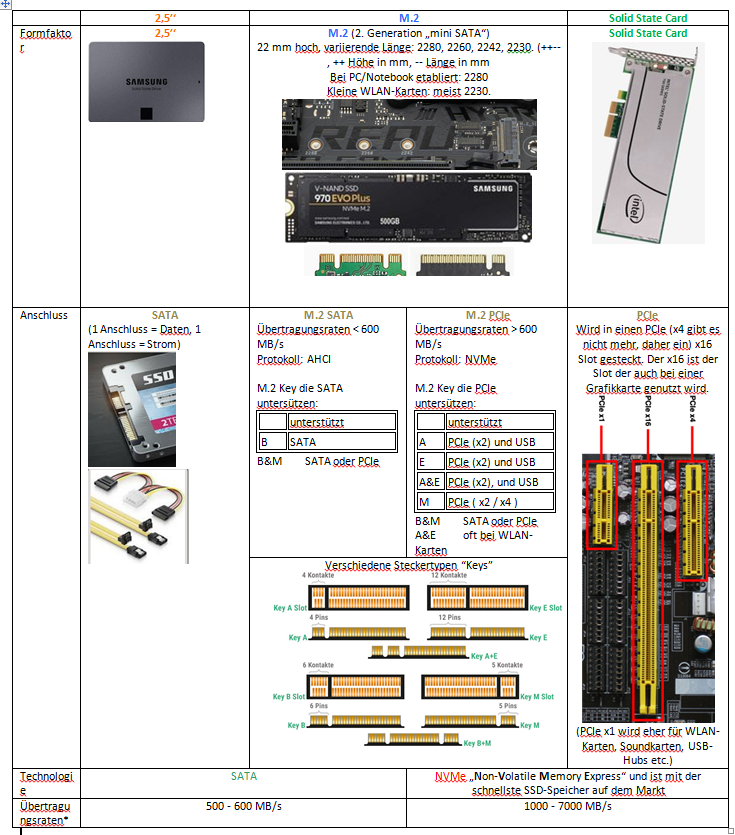

Ok, dann wie folgt überabreitet:

Ergänzung (6. Januar 2022)

Gibt es noch Anmerkungen / Verbesserungsvorschläge?

Ergänzung (6. Januar 2022)

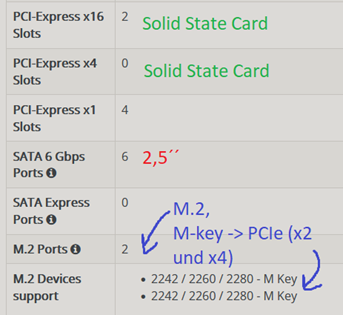

Dann noch an einem Bsp:
https://pangoly.com/en/review/gigabyte-z370-aorus-gaming-k3

Hier steht:

Aber bei einem M-Key kann ich doch nur PCIe nutzen ,wie ist also folgende Aussage zu deuten?:



[yxy]

Jemand eine Idee?



[Drewkev]

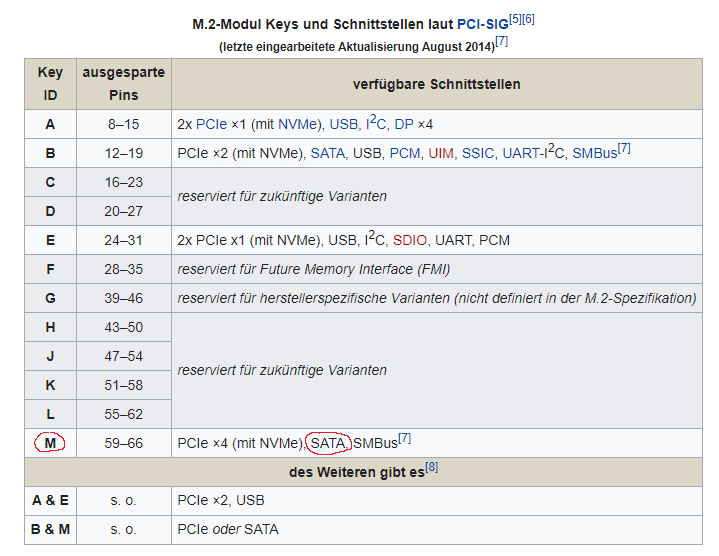

Ganz einfach: Da war M.2 noch neu und M-Key konnte anscheinend nur PCIe. Ich meine mich auch zu erinnern dass M.2 SSDs mit SATA sowieso erst danach kamen. Die Seite dazu von DeLock ist dementsprechend nicht mehr aktuell. Hier ein Auszug aus Wikipedia:



[yxy]

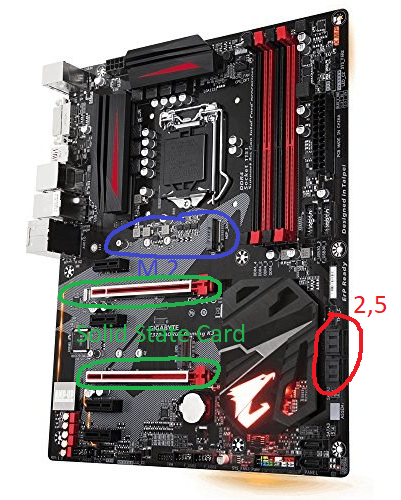

Alles klar, danke. Dann noch eine letzte Frage:, D.h. bei dem Mainboard von oben könnte man neben den M.2 auch folgende SSDs verbauen?:

Solid State Card:
https://www.westerndigital.com/de-d...873091634635&utm_term=WDS100T1X0L#WDS100T1X0L
https://www.amazon.de/GIGABYTE-SSD-...t=&hvlocphy=9042160&hvtargid=pla-795703449973

SATA 2,5:
https://www.amazon.de/Samsung-Inter...&sprefix=ssd+2+5+zoll+1tb,aps,119&sr=8-6&th=1



[Drewkev]

Richtig. SATA gibt's sowohl bei M.2 (bzw. SSC) als auch bei 2,5 Zoll SSDs.
