Welche SSD Bauart ist die richtige - Notebook

[yxy]

Hallo,

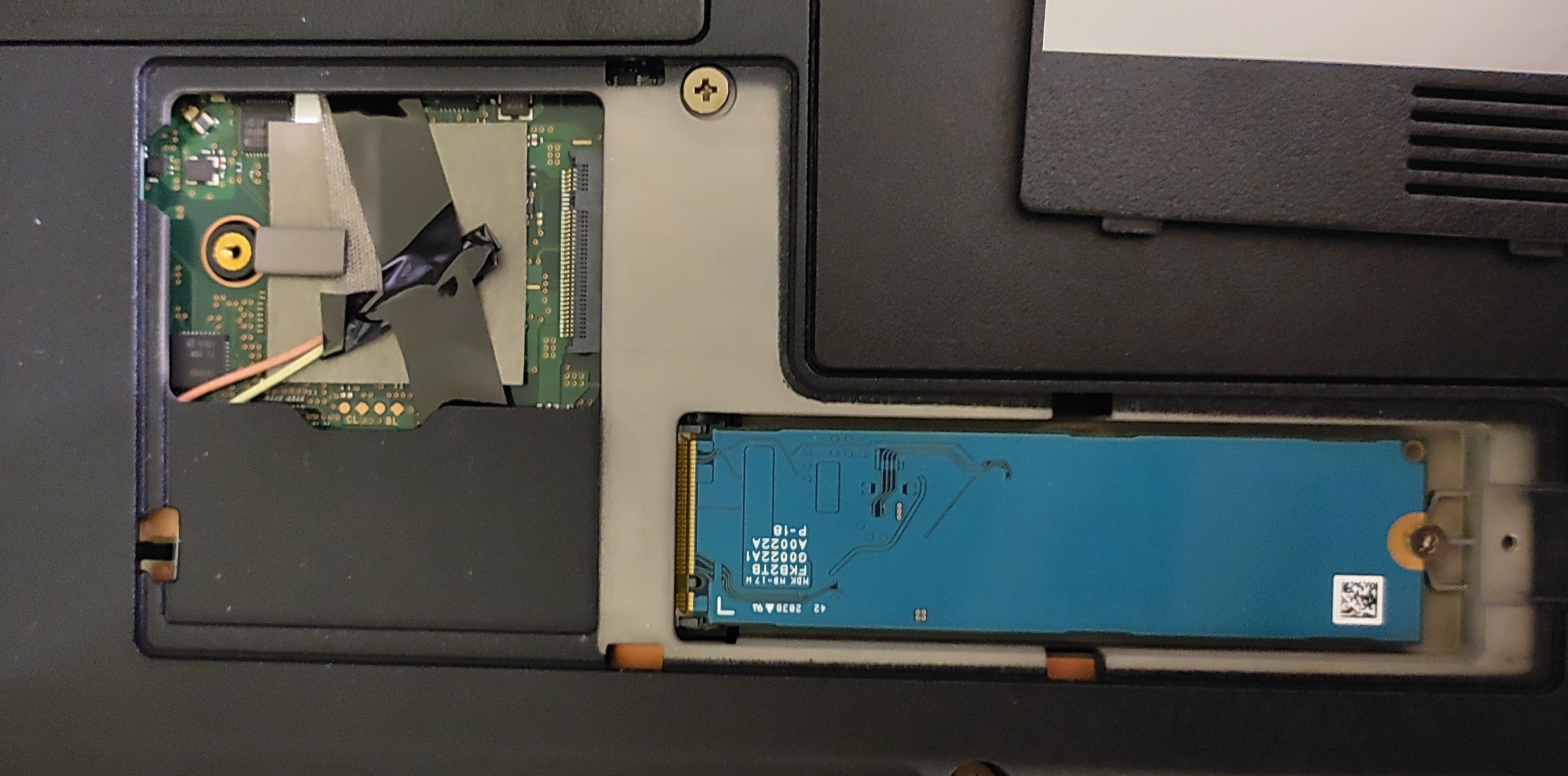

weiß jemand wie der SSD Typ heißt, den ich in mein Notebook einbauen kann? Ich kenne nur die Form die bereits eingebaut ist. Der leere Slot scheint fast quadratisch zu sein.

Danke vorab



[Drewkev]

Ist das nicht eh auch M.2? Nur halt kürzer, 2242 oder so. Wird wohl für WLAN sein.



[ghecko]

Der leere Slot scheint fast quadratisch zu sein.

Und ist wohl für ein WLAN/LTE Modul gedacht. Würde mich wundern wenn man da eine M.2 SSD drin betreiben kann.
M.2 hat 4/8 Pins neben dem Key, das Teil 5/10. M.2 ist es also schon mal nicht.



[madmax2010]

Die verbaute form ist M.2 2280, kann aber nicht sehen ob Sata oder NVMe

was frei ist, wird auch m.2 sein, da dort jedoch LTE Antennenkabel liegen, glaube ich dass das ein USB Anschluss ist.

M.2 Anschluesse koennen alles moegliche beeitstellen. was der da kann, steht im Handbuch auf der Sony Website



[Gurfaild]

Es kann sein, dass eine PCIe-SSD im freien Slot funktioniert, dann aber eventuell nur mit einer Lane - wenn der Slot für eine WLAN-Karte gedacht ist, braucht er normalerweise nicht mehr



[yxy]

D.h. wenn ich euch richtig verstehe kann man da vermutlich keine zweite SSD einbauen?

Ergänzung (3. Januar 2022)

EDIT: WLAN hat das Notebook schon, weiß nicht ob das gegen eine WLan Karte spricht



[Denniss]

wäre sinnvoller den Typ/Modellnummer des Schlepptops anzugeben



[schiz0]

Ich würde anhand der Antennenkabel auf einen WLAN Karten Slot tippen. Was steht denn im Handbuch des ungenannten Notebooks?



[yxy]

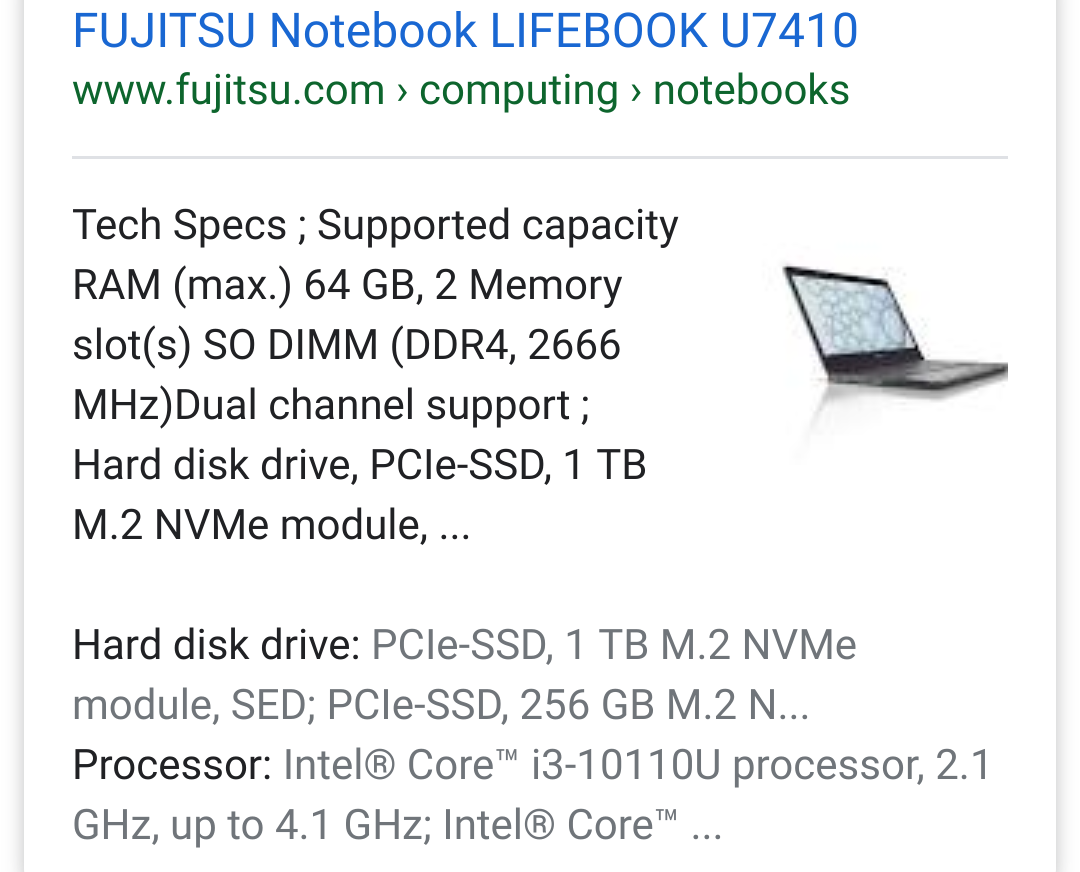

Edit: also im Internet heißt es 2 SSDs. Ach Mist, da sind die RAMs gemeint...

Ergänzung (3. Januar 2022)

"2 Dual band WLAN antennas, 2 LTE antennas optional ". D.h. wenn ich es richtig sehe wird es nichts mit einer zweiten SSD :/



[bisy]

wenn ich es richtig sehe wird es nichts mit einer zweiten SSD :/

genau so ist es, der Slot ist für ein LTE Modem Karte



[madmax2010]

schau mal genau in die anleitung. oft haben die wenigstens noch SATA angeschlossen. sonst geht auch eine SD karte mit adapter da rein



[Gurfaild]

Eventuell liegt am Slot USB und PCIe x1 an - dann könnte diese SSD passen: https://geizhals.de/western-digital-pc-sn520-nvme-ssd-256gb-sdaptuw-256g-a1797615.html
Mechanisch müsste das jedenfalls gehen, das heißt aber nicht, dass es dann auch funktioniert



[yxy]

Hey, danke für eure Antworten.
Hab folgendes Handbuch gefunden:

https://docs.ts.fujitsu.com/dl.aspx?id=33d96aab-daf0-4d4b-9df9-0f5c1e355e83

Allerdings steht da nirgends etwas von einer zweiten Hard Disk



[Gurfaild]

Zumindest eines von den LTE-Modulen, die in diesem Dokument erwähnt werden, ist M.2 2230 B-Key mit PCIe. Ich vermute, dass eine NVMe-SSD im selben Formfaktor dann auch funktionieren würde, kann das aber nicht garantieren. (Edit: Größe korrigiert)



[yxy]

Alles klar, danke euch.

D.h. diese SSD könnte (zumindest von den Maßen und vom Anschluss her) funktionieren?
https://www.reichelt.de/de/de/kioxi...30-kbg40zns512g-p317832.html?PROVID=2788&&r=1



[Gurfaild]

Nein, du bräuchtest eine mit B-Key oder mit B-M-Key - die von deinem Link hat M-Key und passt mechanisch nicht



[Drewkev]

M.2 hat 4/8 Pins neben dem Key, das Teil 5/10. M.2 ist es also schon mal nicht.

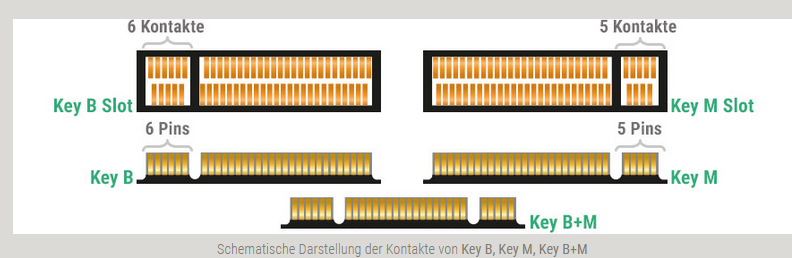

Key M hat 5 und Key B sogar 6 Pins neben der Einkerbung, außer du meinst was anderes.



[yxy]

Nein, du bräuchtest eine mit B-Key oder mit B-M-Key - die von deinem Link hat M-Key und passt mechanisch nicht

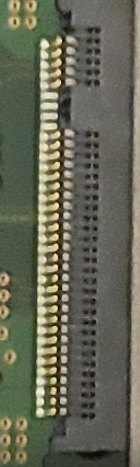

Der Anschluss oben im Bild hat aber 5 Pins auf dem kleineren Anschlussteil.

Der Typ B hat aber doch 6? Oder bringe ich da was durcheinander?



[Gurfaild]

Die Pins sind zwischen Ober- und Unterseite versetzt; auf dem Foto sieht man 5 Pins für unten und 6 für oben, also wie bei Typ B



[yxy]

Ok, alles klar, danke
