Wieder mal eine komische Schnittstelle

[koffein]

Ja hallo ComputerBase Team,
Ich habe wieder mal einen mir unbekannten Anschluss entdeckt und möchte nun fragen was das für einer ist.

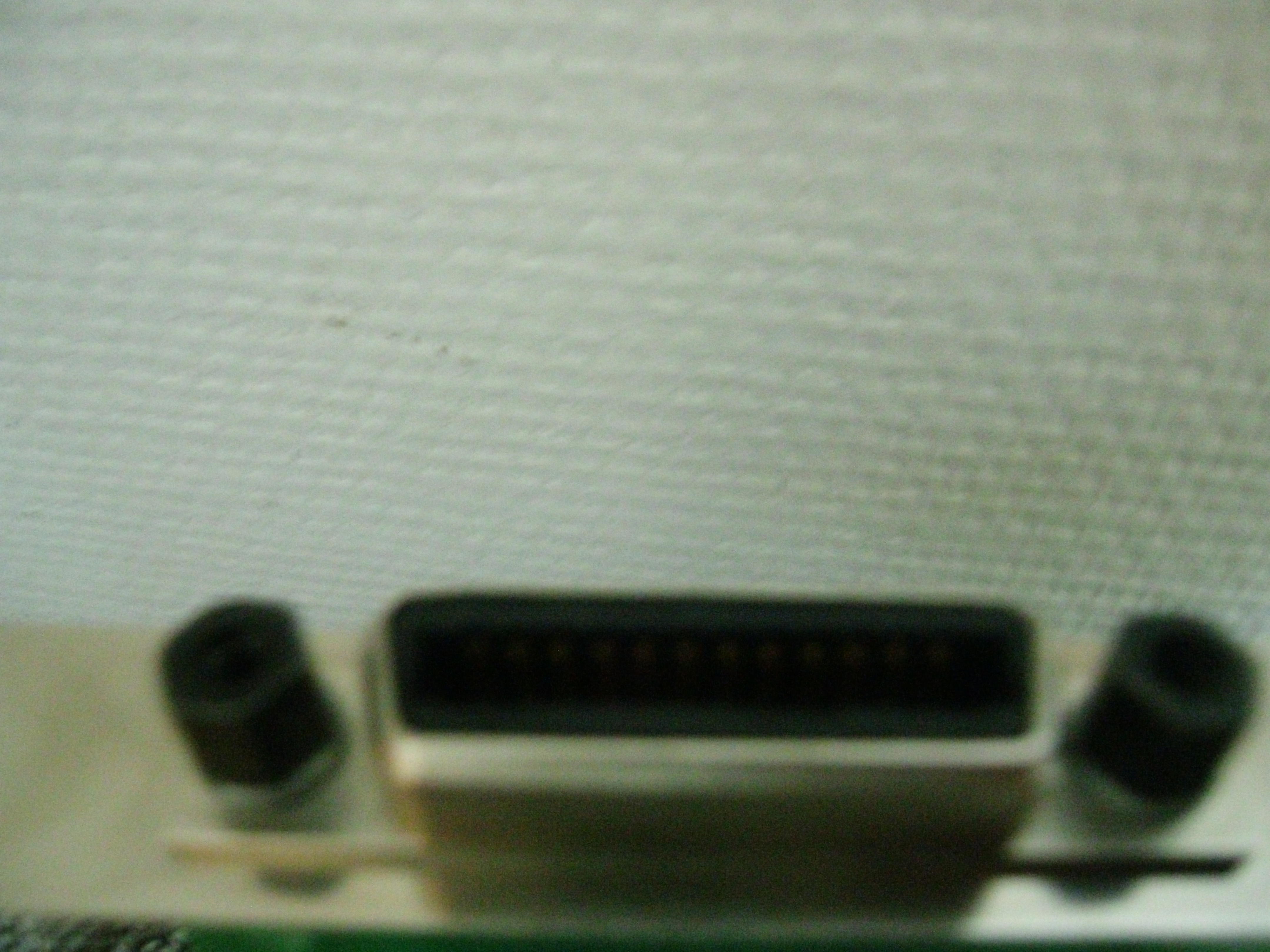

Ich habe von der Karte auf der der Anschluss sitzt 2 Exemplare. Eins ist eine PCI-Karte mit der Aufschrift "KPCI" und die andere ist eine 8-Bit ISA Karte die laut Aufschrift 1986 hergestellt wurde. Bei beiden ist der Produzent nicht bekannt und die habe ich mal aus dem Schrottcontainer gefischt für meine Retrosammlung. Habe mal ein Bild drangehängt und hoffe das ihr mir erklären könnt was das ist.



[Jesterfox]

Erinnert mich an die Druckerschnittstelle von ner alten HP Workstation. Ja, könnte es evtl. sein: https://de.wikipedia.org/wiki/IEC-625-Bus



[SpiII]

Schön unscharf...



[Joe Walker]

Das Bild ist zwar nicht besonders Scharf, es dürfte sich dabei um ein Centronics Anschluss halten. Er ist ein parallel Anschluß und diente als Verbindung zu einen Drucker. Gehöhrt eigentlich nicht zu Grafikkarten.



[koffein]

Erinnert mich an die Druckerschnittstelle von ner alten HP Workstation. Ja, könnte es evtl. sein: https://de.wikipedia.org/wiki/IEC-625-Bus

Jap, ist er auch danke für die Erklärung
Und an die anderen: Ich weis das meine Cam nicht die beste ist.



[Samurai76]

Nein, für Centronics ist dieser Anschluss zu schmal, sieht mir mehr nach GPIB aus, noch älter, aber immer noch in Gebrauch (Messgerätesteuerungsbus).



[Bisumaruku]

Ich hätte jetzt gesagt nen DB50 externer SCSI Anschluss.
http://www.hardwaregrundlagen.de/oben14-004.htm



[nukular8400]

Nein, für Centronics ist dieser Anschluss zu schmal, sieht mir mehr nach GPIB aus, noch älter, aber immer noch in Gebrauch (Messgerätesteuerungsbus).

Da ich vor kurzem das Vergnügen mit dieser Schnittstelle hatte, die mehr als doppelt so alt ist wie ich, kann ich sagen: Centronics Stecker and GPIB Stecker ist das gleiche :-)



[Jesterfox]

GPIB ist ja IEEE488, also HP-IB oder IEC 625. Da gibt's viele Namen für das selbe ;-) Die Unterschiede sind nur teilweise die Stecker und mit HS488 auch die Geschwindigkeit. Bei den Messgeräten hat sich das wohl irgendwie gehalten und ist immer noch aktuell.


Edit: zu Centronics: da das ja nur die Steckerform beschreibt und nicht die Schnittstelle ist es auch korrekt. Das ist ein 24 poliger Centronics, nicht zu verwechseln mit 36 poligem Centronics (parallel-Port) oder 50 poligem Centronics (SCSI)



[DaZpoon]

Da um die Zeit die Standardisierung noch nicht so weit war, kann sich dahinter irgend eine proprietäre Schnittstelle verbergen. Hilfreicher wäre evtl. mal ein (scharfes) Bild der Karten samt Chips.

Btw., einmal gesucht kommt man eigentlich gleich darauf KPCI-488LPA



[JimmyxD]

Centeonix Der letzte paralelle Bis der sich extern erhalten hat #USB
