News Asus ROG Equalizer: Schmorstellen am Kabel sind eine Fälschung

[wern001]

1. Kabel dicker machen, was wohl nicht geht weil der Stecker zu klein ist
2. Stecker von komplett neu Entwickeln
3. Auf den alten 8Pin zurück gehen.

Im Model- und Solarbau gibt es Hochstom Buchsen/Stecker.
Das ganze ist seit dem ersten PCIe Stromstecker schon murks!



[stefan92x]

@wern001 Wie wir ja immer gerne erwähnen, sowas wie XT60/XT120 wäre einfach eine Lösung



[sconic]

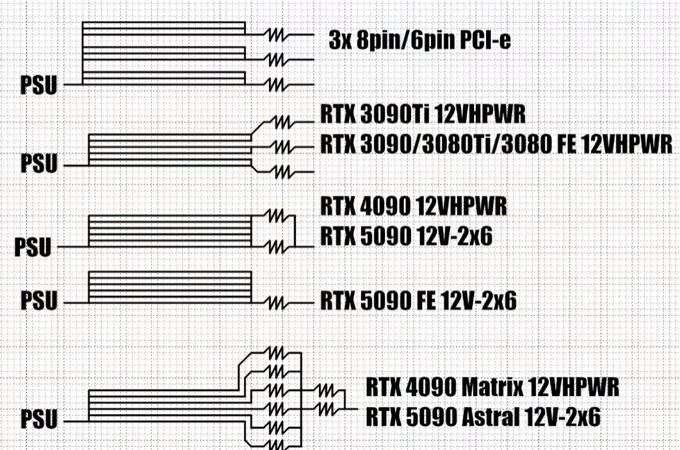

Ich dachte es ist eigentlich immernoch das Problem der Shunts auf dem PCB welches das schlechte Load-Balancing macht?
Ist das nicht mehr gültig?

Quelle: https://www.geeks3d.com/20250214/geforce-rtx-5090-and-12vhpwr-12v-2x6-connectors-melting-issues/



[Hatsune_Miku]

Der stecker ist und bleibt einfach müll, anders kann man es nicht sagen, ich hoffe das AMD bei RDNA5 weiterhin auf die 6+2 stecker setzen wird, gerne auch 3 4 stk davon, ist mir tausendmal lieber als dieser brandgefährliche stecker. Klar es mag immer noch ne ausnahme sein, aber jeder brennende stecker ist einer zu viel. Und da mir funktion vor optik wichtiger ist, hab ich kein problem mit einer armada an kabeln.



[Mysterion]

Uh, bei dem Preis würde ich auch richtig kreativ, wie das Ding feuerfrei betrieben werden kann... einfach nur noch lächerlich, was sich die Leute für "gewinnoptimierte" Häppchen hinwerfen lassen und dann auch noch stolz drauf sind. Und ob das jetzt an ASUS oder eine nVidia-Boarddesign-Vorgabe liegt, bleibt dahin gestellt... aber man kann ja die deutlich unproblematischeren Founders Modelle kaufen... oder Gigabyte, MSI, .....



[wern001]

@wern001 Wie wir ja immer gerne erwähnen, sowas wie XT60/XT120 wäre einfach eine Lösung

Ich frag mich wieso die VDE die PCIe Strom Stecker nicht schon in der ersten Version (6 Pin) im Keim erstickt hat.



[rentex]

Im Model- und Solarbau gibt es Hochstom Buchsen/Stecker

Ja, es gäbe unzählige Lösungen, nur Nvidia wollte eine schlanke Platine, die zum Kühlkonzept der FE passte...daher, kein Platz für adäquate Lösungen.
Und dann begann das Unheil.



[wern001]

Ich dachte es ist eigentlich immernoch das Problem der Shunts auf dem PCB welches das schlechte Load-Balancing macht?

Mit Shunts wird die Stromstärke gemessen. Das hat gar nichts mit Lastbegrenzung zu tun.
Um das sauber zu regeln bräuchte man für jedes Kabel eine eigene Stromschiene die geregelt werden kann.



[Cool Master]

Ich dachte es ist eigentlich immernoch das Problem der Shunts auf dem PCB welches das schlechte Load-Balancing macht?

Das Hauptproblem ist Nvidia. Die Karten machen seit der 40er Serie keine aktive Überwachung mehr. Dazu kommt der kleine Querschnitt der Kabel und des Steckers. Das ist ein Paradebeispiel wie man es nicht machen soll.



[sconic]

Mit Shunts wird die Stromstärke gemessen. Das hat gar nicht mit Lastbegrenzung zu tun.

Okay, danke für den Hinweis. Ist die Stromstärke nicht die "Last" auf dem Querschnitt der Leitung/Kabel?



[wern001]

@Sonic das schon, aber mit Shunts kann man nichts regeln die dienen nur zum messen.

Man bräuchte für jedes Kabel einen Lastbegrenzer.



[Vulture]

Es will mir einfach nicht in den Kopf wie man hier simpelste Physik einfach ignoriert hat. Wenn ich derartig hohe Ampere-Zahlen reinprügeln muss hab ich zwei Möglichkeiten: Entweder ich baue einen Riesenstecker um die Kontaktoberfläche so groß wie möglich zu machen, oder ich erhöhe massiv die Spannung. Beides würde den Widerstand und damit die Hitzeentwicklung massiv senken.
Aber nein, man versucht riesige Strommengen durch einen winzigen Stecker zu prügeln, bei nur 12V und wundert sich dann wenn die Dinger reihenweise durchschmoren. Man kann hier eigentlich nur von geplanter Obsoleszenz ausgehen. Nvidia stellt so sicher dass niemand ihren Elektroschrott zu lange benutzen kann. Selbst wenn die Karte noch in Ordnung ist muss man halt neu kaufen weil der Stecker weggeschmolzen ist.



[stefan92x]

@Sonic das schon, aber mit Shunts kann man nichts regeln die dienen nur zum messen.

Aktiv regeln nicht. Aber ein zusätzlicher Widerstand in jedem Strompfad sorgt dafür, dass der Anteil des (variablen) Übergangswiderstands geringer wird und somit die Stromverteilung gleichmäßiger wird. Das hilft durchaus, um die Gefahr für Überlastung einzelner Steckerkontakte zu reduzieren.



[wern001]

@stefan92x das mag sein, aber im Prinzip ist es nur rumbasteln an Murks.



[scryed]

Beim GPU-Mining sind mir auch mehrere 6+1 PCIe Stecker verkockelt

Und wie ist es dann im Server Bereich bei den Profi Karten die werden ja dank KI auch Millionen Fach verbaut , gleicher Stecker und man hört da nicht soviel ....

Liegt das vielleicht daran das da Personal die Karten verbaut die den Stecker ordentlich setzt ?

Jeder der hier schonmal diesen Stecker verbaut hat weiss doch auch wie schwer der zu stecken ist und jeder weiß auch dann das viele sich davor scheuen den Stecker mit Gewalt in die Buchse zu stecken ....

Als es damit los ging gab es doch allerlei Versuche von den youtubsern unter anderem auch gamers Nexus und wenn ich mich nicht falsch erinnere hat dieser den Stecker sauber gesteckt und dann einige adern gekappt und der Stecker ist nicht geschmolzen

Schwieriges Thema



[stefan92x]

Liegt das vielleicht daran das da Personal die Karten verbaut die den Stecker ordentlich setzt ?

Ich wüsste wirklich gerne mal, wie das Schaltungsdesign der Profikarten aussieht. @sconic hat oben ja was dazu gepostet, und wenn man es konsequent weiter führt, wäre die sicherste Variante, jede Ader des Steckers einzeln bis auf die Spannungswandler zu führen, die nur mit dieser Ader verbunden sind, statt die einfach direkt am Stecker zu brücken. Den Platz muss man auf der Platine spendieren (weshalb es für diese ultra-kompakten Gaming-PCBs wie bei der 5090 FE keine Option ist), aber es würde halt dafür sorgen, dass es keine Probleme mit ungleichmäßigen Strömen geben kann.



[wern001]

Und wie ist es dann im Server Bereich bei den Profi Karten die werden ja dank KI auch Millionen Fach verbaut , gleicher Stecker und man hört da nicht soviel ....

Beim Mining läuft allerdings ständig max Strom.
Die 6+2 sind auch nicht von heute auf Morgen verkokelt. Es dauerte mehrere Monate bis der Mining Rig rumzickte.



[zEtTlAh]

Wobei das Testszenario ein Joke ist, oder?

Zumal die Asus Tabelle (Screen) auch ein Fake sein muss. Roman hat ja bereits bewiesen, dass die Brücke im Kabel keinerlei Lastausgleich fördert. Warum sollte es auch. Strom ist ja nicht wie Wasser, das sich über den Druck verteilt.

Der sucht sich den einfachsten und kürzesten Weg. Da hilft auf eine "fette Brücke" nichts



[Floorp]

Schmorstellen sorgen für Geschmack!



[RaptorTP]

Timing ist einfach was tolles:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Irgendwann werde ich den Schmutz auch nutzen müssen.
AMDs Treiber vergessen zum ersten Mal nicht die Config ... dafür ist in der UE5 jetzt FrameGen im Eimer ... ach Leute.
