Bequiet Netzteil, Frage zur Stromversorgung

[KnolleJupp]

Genau.
So wie du das jetzt angeschlossen hast, den Rechner bitte nicht versuchen einzuschalten.

Denn sonst kann es sein das du Mainboard, CPU, Arbeitsspeicher usw. grillst!
Das Netzteil hat zwar entsprechende Schutzschaltungen, aber ob die auch bei so einem kapitalen Fehlanschluss greifen, willst du bitte nicht herausfinden.



[Maradain]

Ich werde heute abend mal nen foto machen. Dann versteht Ihr was ich meine :-)



[KnolleJupp]

Wir haben - denke ich - schon verstanden was du falsch gemacht hast:
Du hast vermutlich das Kabel für den 24-Pin Stromanschluss des Mainboards falsch herum angeschlossen.



[Nero1]

Das Netzteil hat zwar entsprechende Schutzschaltungen, aber ob die auch bei so einem kapitalen Fehlanschluss greifen, willst du bitte nicht herausfinden.

Wobei ich da auch ganz stark vermute (kanns gerade leider nicht ohne größeren Aufwand prüfen), dass die Formen der Anschlüsse einen derartigen Anschluss gar nicht ohne Gewalt zulassen. In der Regel kann man die Kabel gar nicht falsch herum anschließen, da sich die eckigen und abgerundeten Pins unterscheiden. Aber bin gespannt auf heute Abend was dabei rauskommt Popcorn schnapp



[KnolleJupp]

Das kann ich dir tatsächlich nicht sagen.
Ich habe zwar auch ein be quiet! Netzteil, wenn man die Kabel aber korrekt anschließt, ergibt sich so ein Problem nicht...



[RaptorTP]

Anbei mal ein Link zu einem Video in Deutsch.
Der Kollege macht es am Anfang auch kurz falsch.

Wenn das nicht hilft - geb ich auf.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[NOTAUS]

Die Enden vertauschen dürfte durch die Formcodierung gar nicht gehen. Höchstens man macht nen Handstand drauf.



[KnolleJupp]

Genauso wie man Arbeitsspeicher nicht verkehrt herum einstecken kann...?
Das geht alles irgendwie.



[Reepo]

Ich werde heute abend mal nen foto machen. Dann versteht Ihr was ich meine :-)

Da bin ich mal echt gespannt, auf die Fotos, am Abend.

Vielleicht sollten die Hersteller alles noch form-&farblich kodieren, damit jeder sieht, wie wo was rein kommt, wenn man schon Bedienungsanleitung, Youtube-Videos, Webseiten und den reinen Verstand ignoriert =)

So sollten die Anschlüsse genormt werden, dann kann man nichts mehr falsch reinstecken.



[Maradain]

Nein nein nein. ist alles richtig rum und auch so angeschlossen wie es reingehört. Die haben ja den "Hebel" zum einrasten. Alles gut von der Seite aus. Ich muss einfach nen Foto machen heute abend und hier einstellen :-)



[Wolfpac]

Vielleicht sollten die Hersteller alles noch farblich kodieren, damit jeder sieht, wie wo was rein kommt, wenn man schon Bedienungsanleitung, Youtube-Videos, Webseiten und den reinen Verstand ignoriert =)

Bitte nicht, sonst enden wir so wie bei Lego mit absoluter Farbseuche



[RaptorTP]

eigentlich wollte er auch schreiben: Dann versteh ich endlich was ihr meint.

Einfach NICHT den PC anschalten und bitte nochmal hier reinschauen.

Nein nein nein. ist alles richtig rum und auch so angeschlossen wie es reingehört.

Ist es nicht. Definitiv.
Aber du machst alles richtig - du fragst vorher nach.
Jetzt muss es nur noch KLICK machen.

Wir sind dran xD



[Wolfpac]

Hallo,

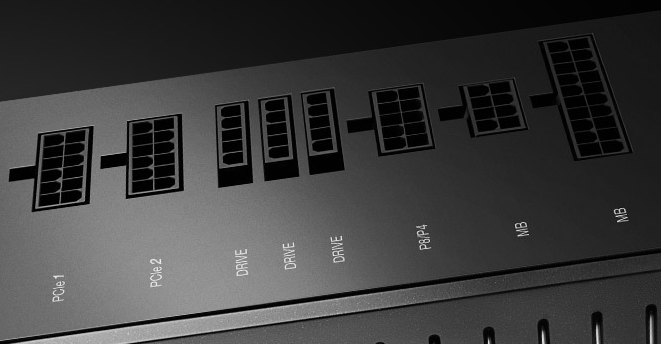

wie Ihr auf dem Bild sehen könnt hat das BeQuiet Netzteil 750 watt zwei Mainboard Anschlüsse zur Stromversorgung. 24 Polig und 8 Polig.

Anhang anzeigen 1098679

Also wenn ich richtig zähle, hat der rechte Mb Anschluss nur 20 Stück.

Vielleicht könntest du @Maradain noch mal erklären wo das Netzteil. 24 Pin und 8 Pin hat



[KnolleJupp]

ist alles richtig rum und auch so angeschlossen wie es reingehört

Ähh, nein! Sonst hättest du keine Stecker übrig und müsstest nicht hier nachfragen. Ganz einfach...

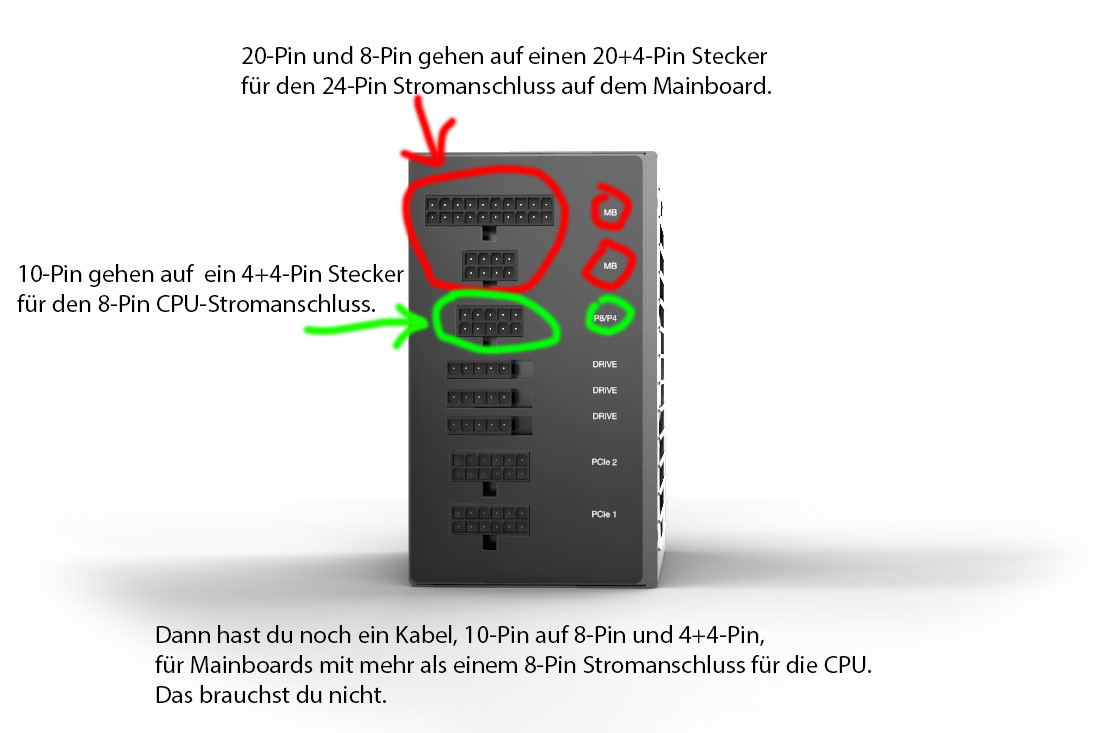

Von dem Kabel mit 20-Pin- und 8-Pin-Stecker auf der Netzteilseite und 20+4-Pin-Stecker auf der Mainboardseite bleibt kein Stecker übrig, wenn du das Kabel korrekt anschließt.
Die beiden Buchen am Netzteil sind auch klar mit "MB" beschrieben. Beide gehen ausschließlich auf den großen 24-Pin Stromanschluss des Mainboards.

Der 8-Pin oder 4+4-Pin Stecker für die CPU-Stromversorgung kommt in die Buchse "P8/P4".
Das einzige was du übrig haben "darfst", wäre ein weiterer 8-Pin (oder 4+4-Pin) Anschluss für die CPU-Stromversorgung, falls du ein Kabel hättest mit zwei Abgängen.



[Reepo]

Nein nein nein. ist alles richtig rum und auch so angeschlossen wie es reingehört. Die haben ja den "Hebel" zum einrasten. Alles gut von der Seite aus. Ich muss einfach nen Foto machen heute abend und hier einstellen :-)

Ach man, das sind eigentlich so Stories für ein Abendbier, wo ich dann sagen "Shit, das hätte ich damals echt nicht gedacht, dass das so rein passt" und du dann antworten kannst "Aber das Feuerwerk danach, das was SENSATIONELL".

Irrrungen und Wirrungen gibts zahlreich in der Technik. Hatte mal einen PC zu Reparatur, der hatte den Stromanschluss für das 3.5 Diskettenlaufwerk (einige kennen sowas noch) falsch herum (ich weiss es nicht mehr so genau)...der verbrannte Kabelstrang war ein highlight - komischerweise lief der PC noch!

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[KnolleJupp]

Ich selber habe es auch schon geschafft - vor Jahren - einen Arbeitsspeicher-Riegel falsch herum einzustecken. Mainboard und Arbeitsspeicher waren danach natürlich hinüber.
Deshalb passiert mir dieser Fehler auch nie wieder...



[RaptorTP]

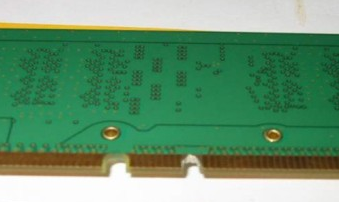

Mit Gewalt oder hast du wenigstens vorher sorgfältig eine neue Kerbe reingefeilt ?

Quelle: http://www.dau-alarm.de/g_ram.html



[KnolleJupp]

Nein, er lies sich einfach einstecken, mit moderatem Kraftaufwand. Es gab auch keinen Knall, kein Rauch usw. Der Rechner startete nur nicht.
Bei der anschließenden Durchsicht wo der Fehler liegt, kam dann nur ein "Ach, Scheiße..."

Es wird das be quiet! Straight Power 11 Platinum 750W sein.

Handbuch: https://www.bequiet.com/admin/Image...g=2&force=true&download=true&omitPreview=true
Kabel: https://www.bequiet.com/admin/Image...g=2&force=true&download=true&omitPreview=true

Siehe:



[Tux.]

Das war also der Grund warum Bequiet früher keine voll-modularen Netzteile verkauft hat ...



[xxMuahdibxx]

Ach bestimmt hat der TE ein 20+8 zu 20+8 Kabel ....

das ist die einzigste Theorie die logisch ist das er Recht haben könnte ;
