Projekt Der Zombie baut ne Wakü; Wakübau MT Style

[MTZombie]

Ich hab mir vor ca. 3 Wochen eine Wakü gekauft, auch wenn sie noch nicht komplett ist, ist sie nun schon 2 Wochen in Betrieb.
Nun wollte ich euch auch mal zeigen wie ich das Ding zusammengeschustert hab.

Angefangen mit meinem momentanen System:
Intel C2D 8400 @ Stock
ATI HD 5770 @ Stock

Im Beratungstread ham mir schon einige geschrieben, dass das Sinnfrei ist für son System eine Wakü zu kaufen, aber man ist ja Beratungsresistent, denn gerade stimmt die Kohle und ne Wakü wollte ich eig schon länger haben.

Ziel soll es sein, dass mein System auch bei 35° Raumtemp absolut leise gekühlt werden kann, da ich unterm Dach wohne und bisher im Sommer eine recht unangenehme Schallkulisse herrscht wenn ich denn mal spielen will.

Gekauft hab ich für die Wakü das hier:

Copyright by liquid-extasy.de

Der CPU Kühler kann auch auf späteren CPUS untergebracht werden, nur der Grafikkartenkühler ist dann veraltet aber was solls

So sah das dann aus, als die HW hier ankam
Paket 1:

Paket 2:

Zusammenstellung:

Da ich an meinem Gehäuse nicht rumschrauben will, hab ich mir ne externe Lösung ausgedacht, bei der nur 2 Schläuche ins Gehäuse gehen

Dort soll dann alles extern aufgebaut werden, vom Bau hab ich allerdings keine Bilder, war einfach zu beschäftigt.

Am nächsten Tag nochmal ein Blech für die Pumpenmontage drangebaut.

Nach der Montage sah das dann alles so aus



[raphi1995]

Sämtliche Bilder werden mir nicht angezeigt



[SGE-4EVER]

Ja, dann stell mal die Bilder in deinen Beitrag rein...



[DerKleine49]

@
BOAaaaaa Super. Sieh aus wie eine PAK!
Wünsche kühle Sommerspiele.



[Stonebyte]

Schaut interessant aus, wird der Rahmen noch lackiert bzw. anderweitig verschönert? Die Nieten sehen ja grausam aus

DerKleine49: Darf man fragen wieso du vor jedem Post "@" schreibst?



[MTZombie]

Die Anhangsverwaltung von CB ist ja mehr als mangelhaft, keiner mehr da...
Habse neu hochgeladen, jetzt sollte es klappen

Nach dem Einbau sah das dann so aus,
Dichtigkeitstest war schon gelaufen

Da das mit der Temperaturanzeige einfach so unterm Bildschirm ne blöde Sache is

hab ich mir noch was gebaut

So siehts dann fertig aus

Der Schalter links ist zum An und Abschalten der Lüfter, der Rechts zum Wechsel zwischen 12 und 5 Volt

Da ich auf die Anzeige Garantie hab kams nicht in Frage die direkt dranzulöten, also hab ich einen Molex Stecker drangelötet der mit die 5 Volt Versorgungsspannung liefert.

Weiter gehts dann wenn der Grakakühler kommt, dann wird auch der dritte Radiator noch eingebaut

BOAaaaaa Super. Sieh aus wie eine PAK!

Was ist ne Pak?

Schaut interessant aus, wird der Rahmen noch lackiert bzw. anderweitig verschönert? Die Nieten sehen ja grausam aus

Och... ich finde den Industrial Look eigentlich ganz schön, hatte nicht vor noch was dran zu machen, da der gesamte Aufbau eigentlich hinter meinen 2 Bildschirmen steht und nichtmal die Spitze des AGB sichtbar ist

Was würdeste denn Vorschlagen?



[Stonebyte]

Was würdeste denn Vorschlagen?

Kabel verstecken, Preisschilder wegmachen und evtl. schwarz lackieren. Aber wenn es nur Nutzen haben soll und man sowieso keine Sicht drauf hat, ok.



[burnout150]

Bleibt die Wakü so offen?
Wenn ja
Viel Spaß mit dem Staub.



[Shaav]

Also für 500€ hätte ich mir an deiner Stelle eine Klimaanlage gekauft, dann wäre nämlich nicht nur der PC kühl und leise...



[MTZombie]

überflüssiges Zitat entfernt *klick*

Inwiefern? Mein CPU Lüfter hat auch nur alle 4 bis 5 Monate mal abgestaubt gehört, in dem Zeitraum kann ich ja mal meinen Schreibtisch aufräumen und die Wakü nach vorne holen ich mach mir da keine Sorgen

überflüssiges Zitat entfernt *klick*

*rolleyes* Was du hättest interessiert aber nunmal nicht



[burnout150]

Meine Wakü ist in einem Koffer und nach 6 Monaten schon ziemlich verstaubt jedesmal. Seit ich die Radiatoren mit etwas dickeren Lamellen drin habe ist es zwar etwas besser geworden, und vor allem leichter zu putzen, aber der Staub bleibt leider überall hängen.



[Banger]

35°C in der Bude? Mein Beileid. Ich kotze schon bei 27°C in der Bude.

Die Wasserkühlung sieht aber abenteuerlich aus. ^^



[MTZombie]

Dann möchte ich auch hier mal Neuigkeiten streuen, bei meiner Wakü hat sich was getan.

Denn ich hab mir ne neue CPU gekauft.
Jetzt tut ein i7 3770 ivy bridge seinen Dienst in meinem PC.
Passend dazu wurde die Wakü auch auf drei Radiatoren erweitert.

Wassertemp hat sich trotz der mehr als 10Watt höheren TDP sogar noch verringert, d.h. ich kann auch nach der Änderung im Desktop Betrieb weiterhin Passiv gehen.



[bekoboy]

Für was braucht man 3 Radiatoren? Bei deiner Konfiguration hätte einer gereicht.

ich hätte einen Mora genommen an deiner Stelle, schaut aber trotzdem sehr schick aus



[MTZombie]

Nachdem letzte Woche endlich meine GPU Kühler Spezialanfertigung hier ankam, hab ich meine Wakü endlich mal fertig zusammengebaut

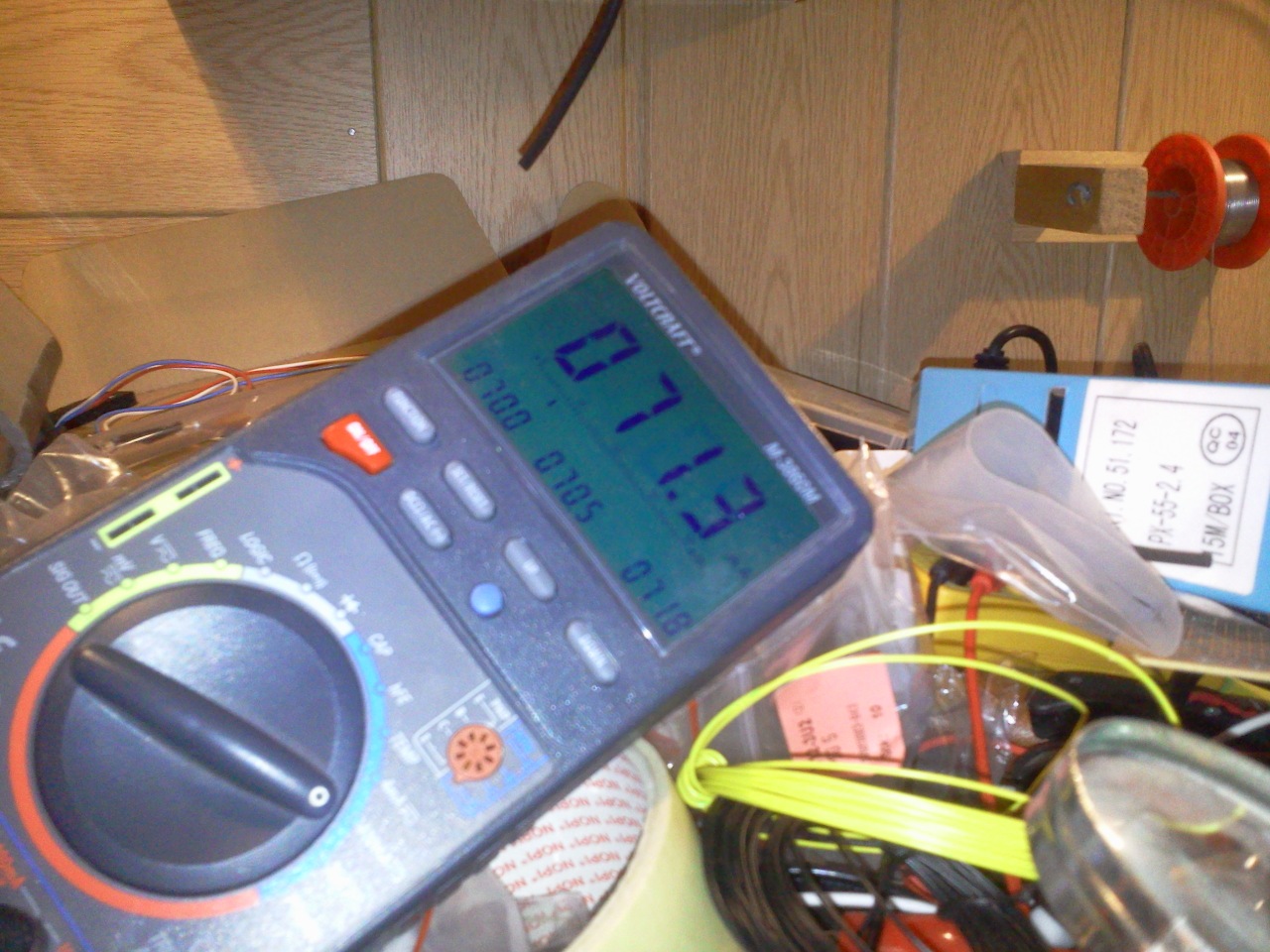

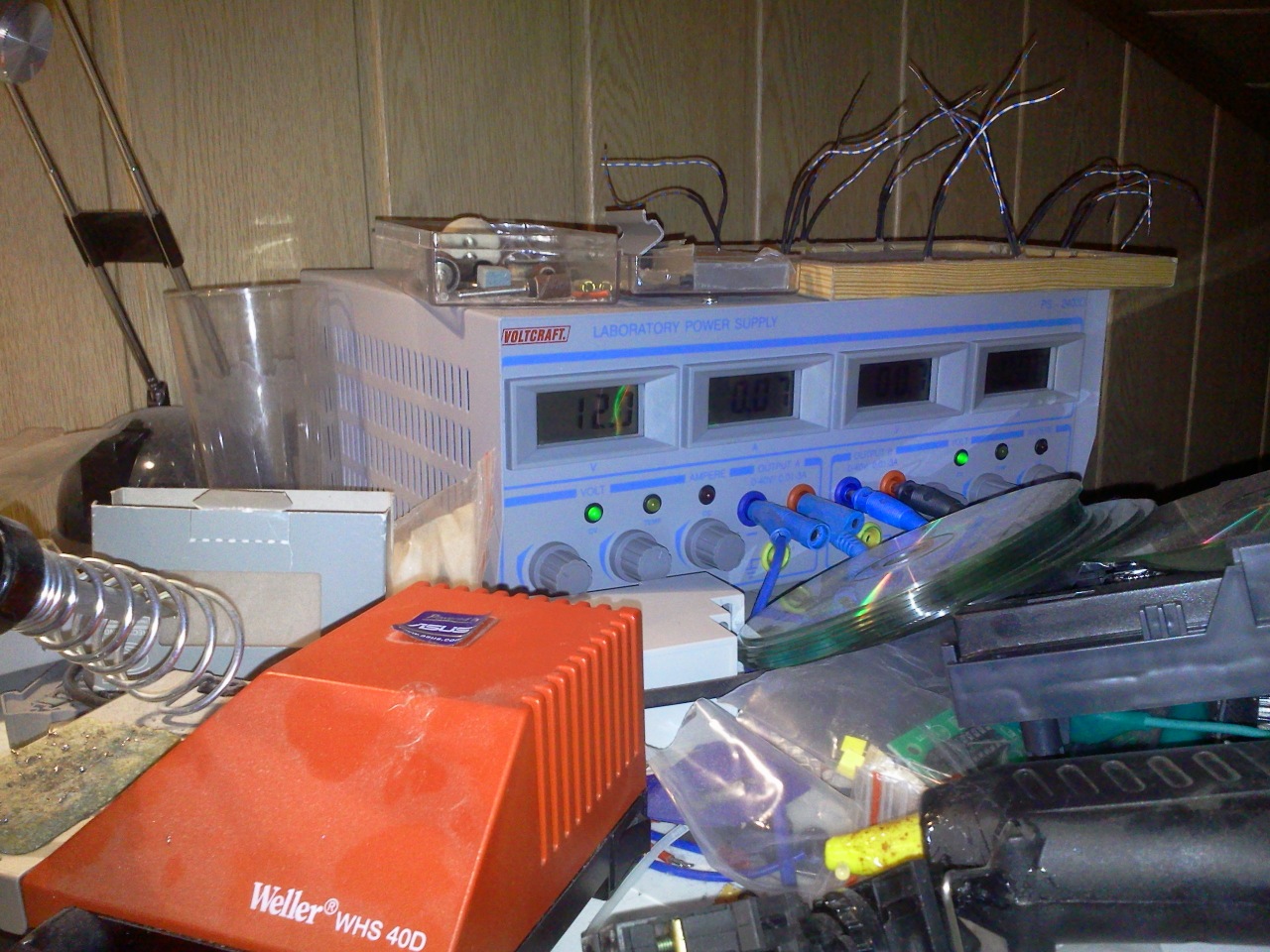

Zuerst wurde die Leistungsaufnahme meiner Radiator Lüfter gemessen, dazu hab ich sie an eine Variable Spannungsquelle gehängt und mit dem Multimeter den Strom gemessen

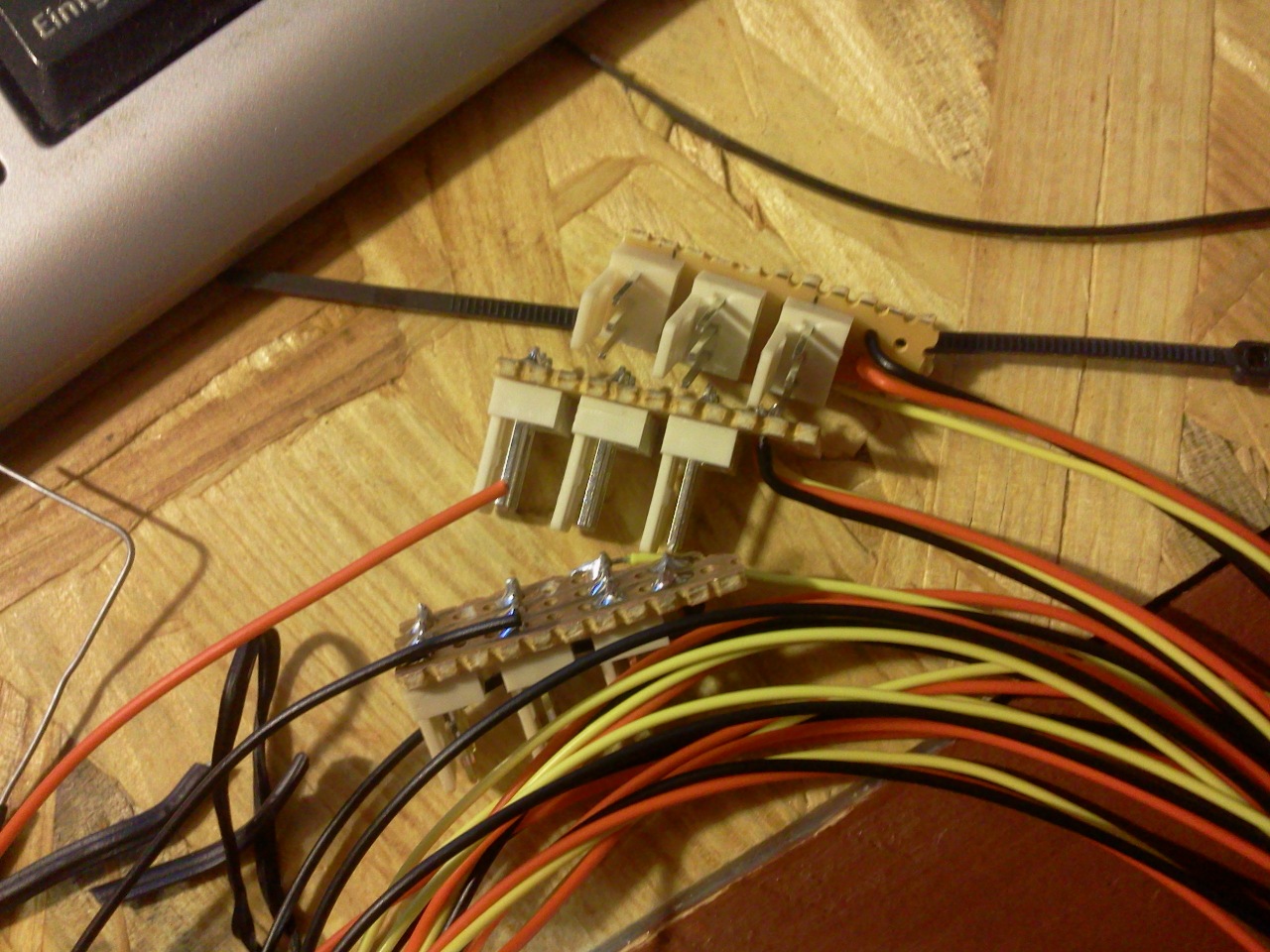

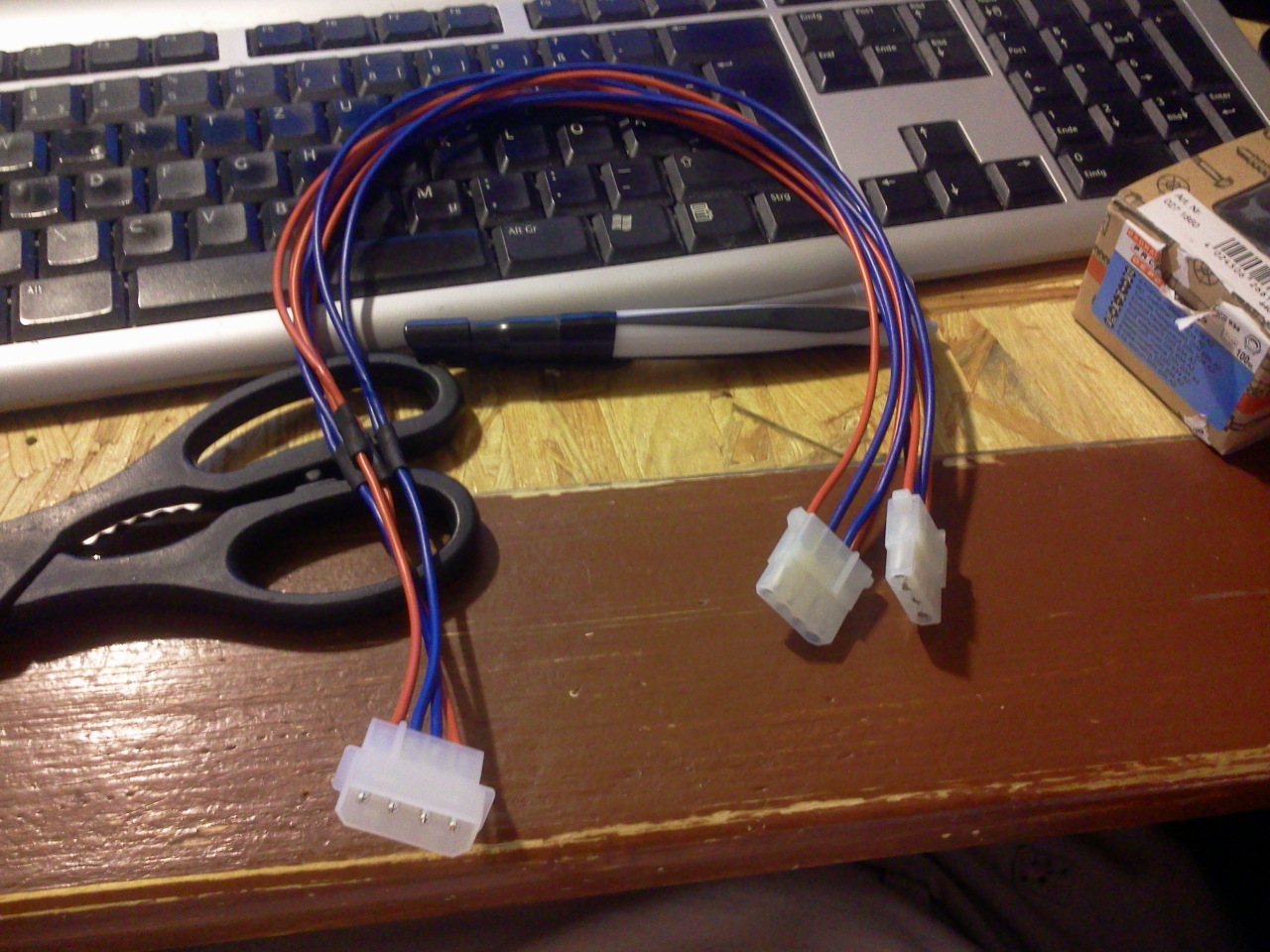

Für 3 Lüfter war die Leistungsaufnahme unter 10 Watt, also hab ich mir Adapterkabel gebastelt, immer 3 Lüfter an einen Anschluss des Heatmasters

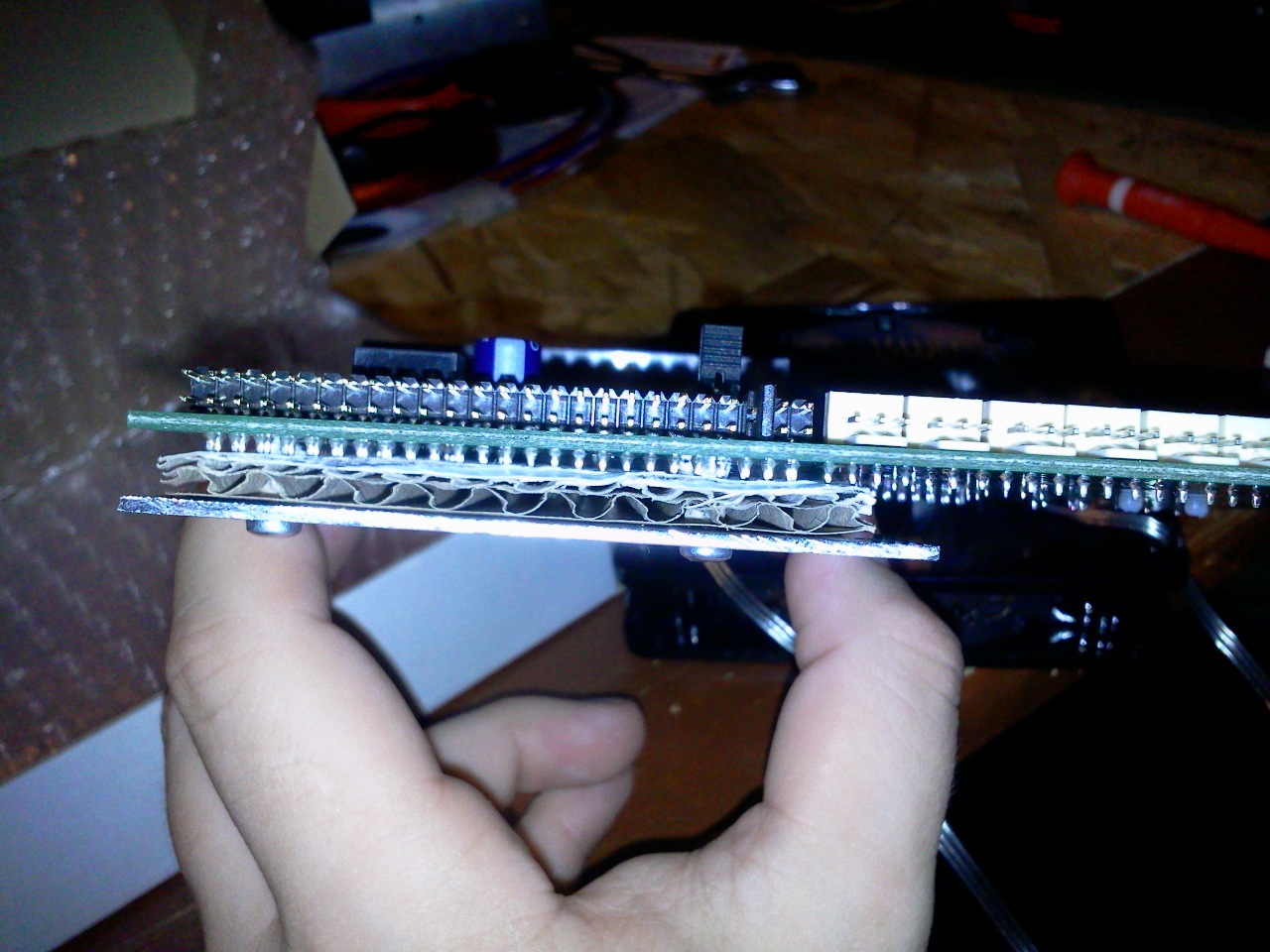

Für den ich hier auch noch ne neue Halterung gebastelt hab

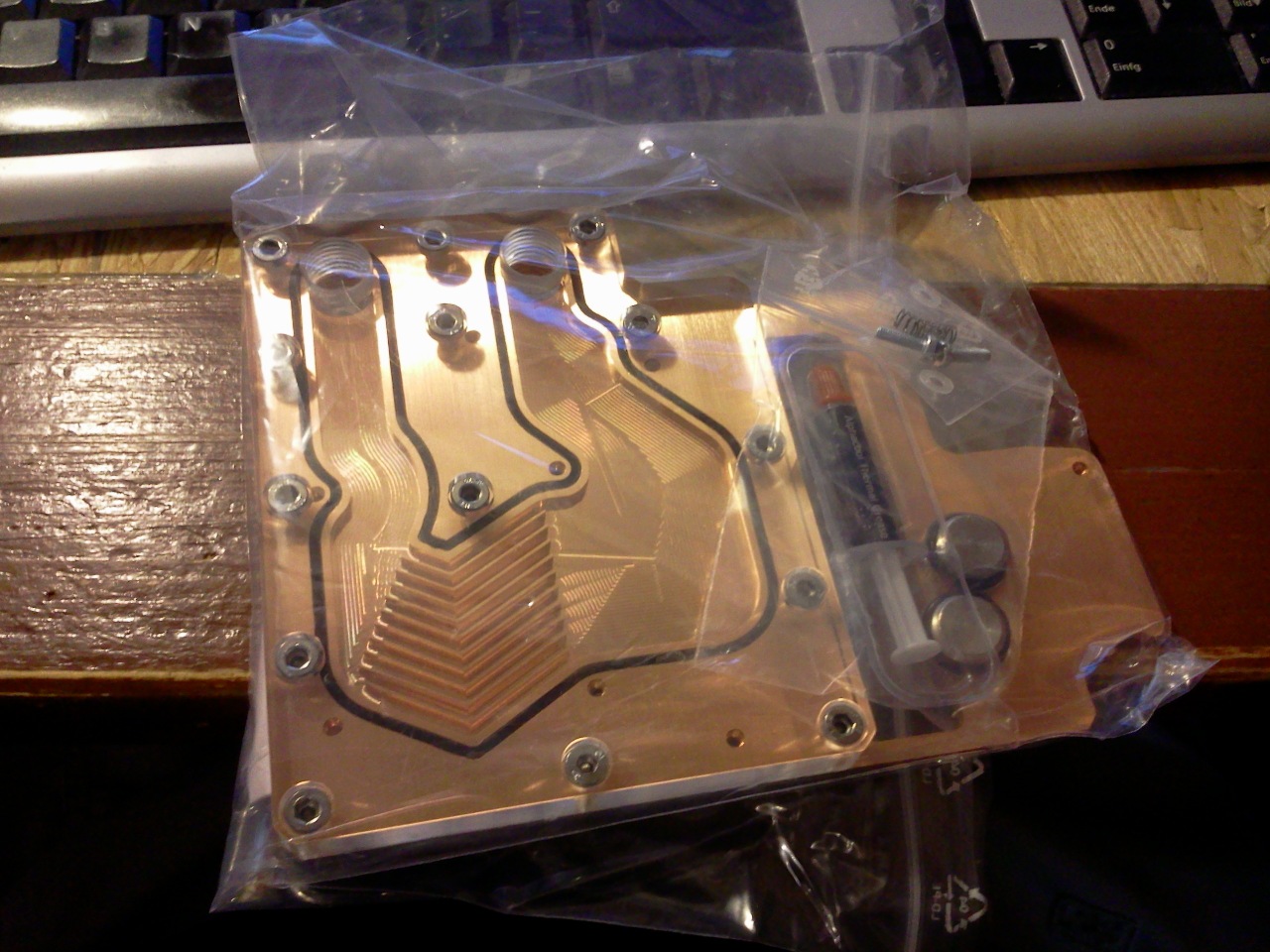

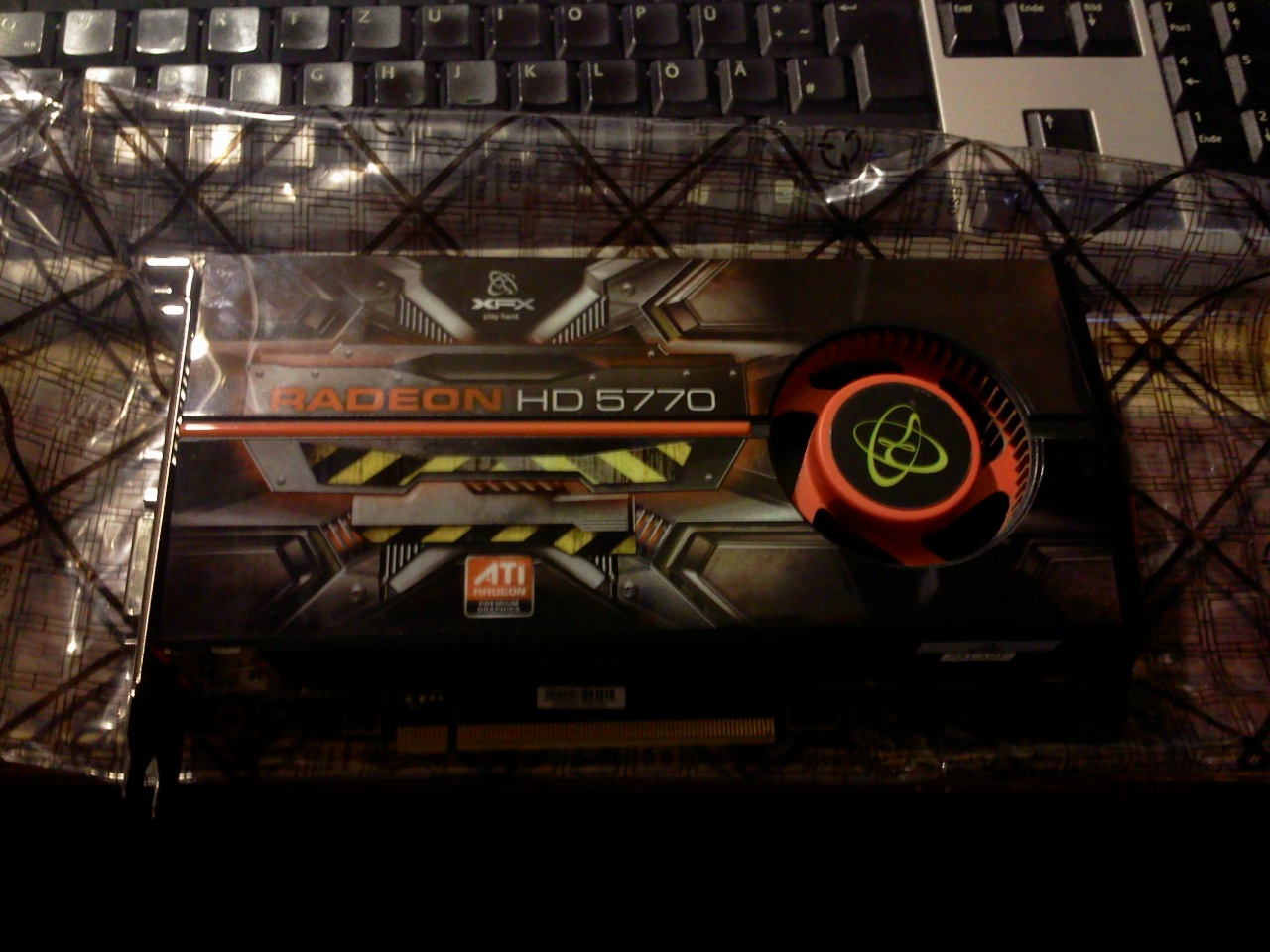

Der hier

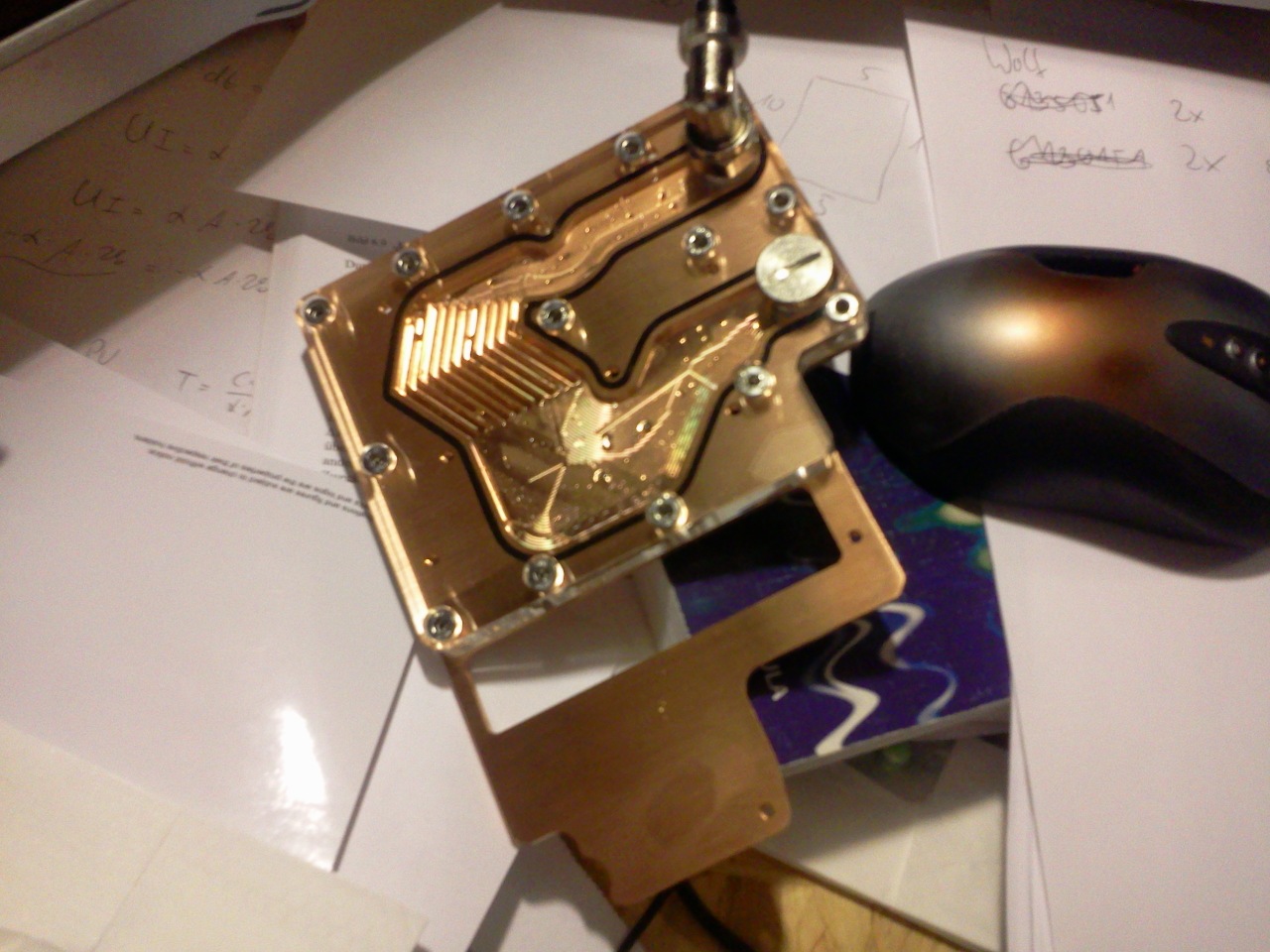

soll dann nach Möglichkeit, hier drauf

Also erstmal nach Dichtigkeitstest

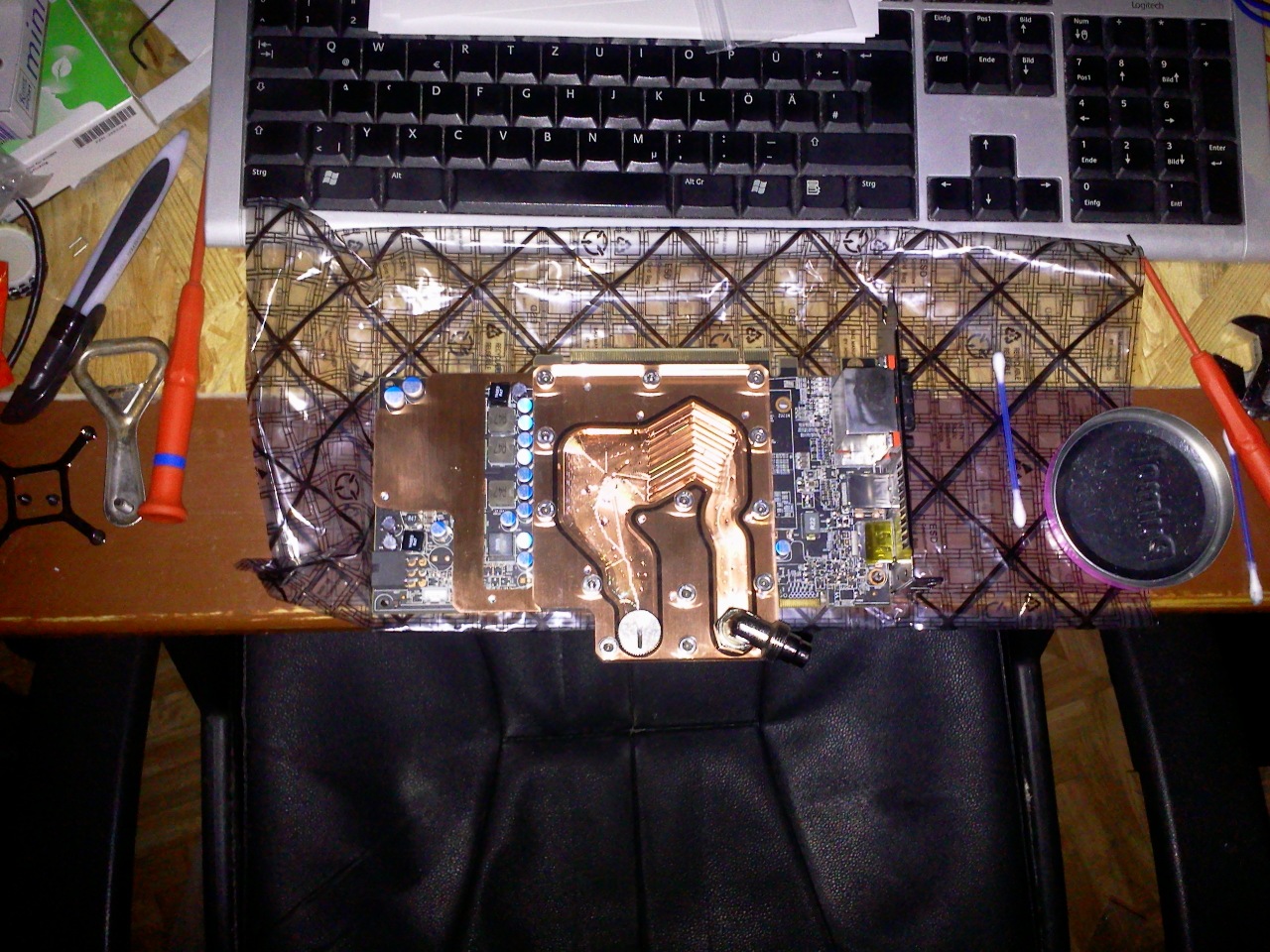

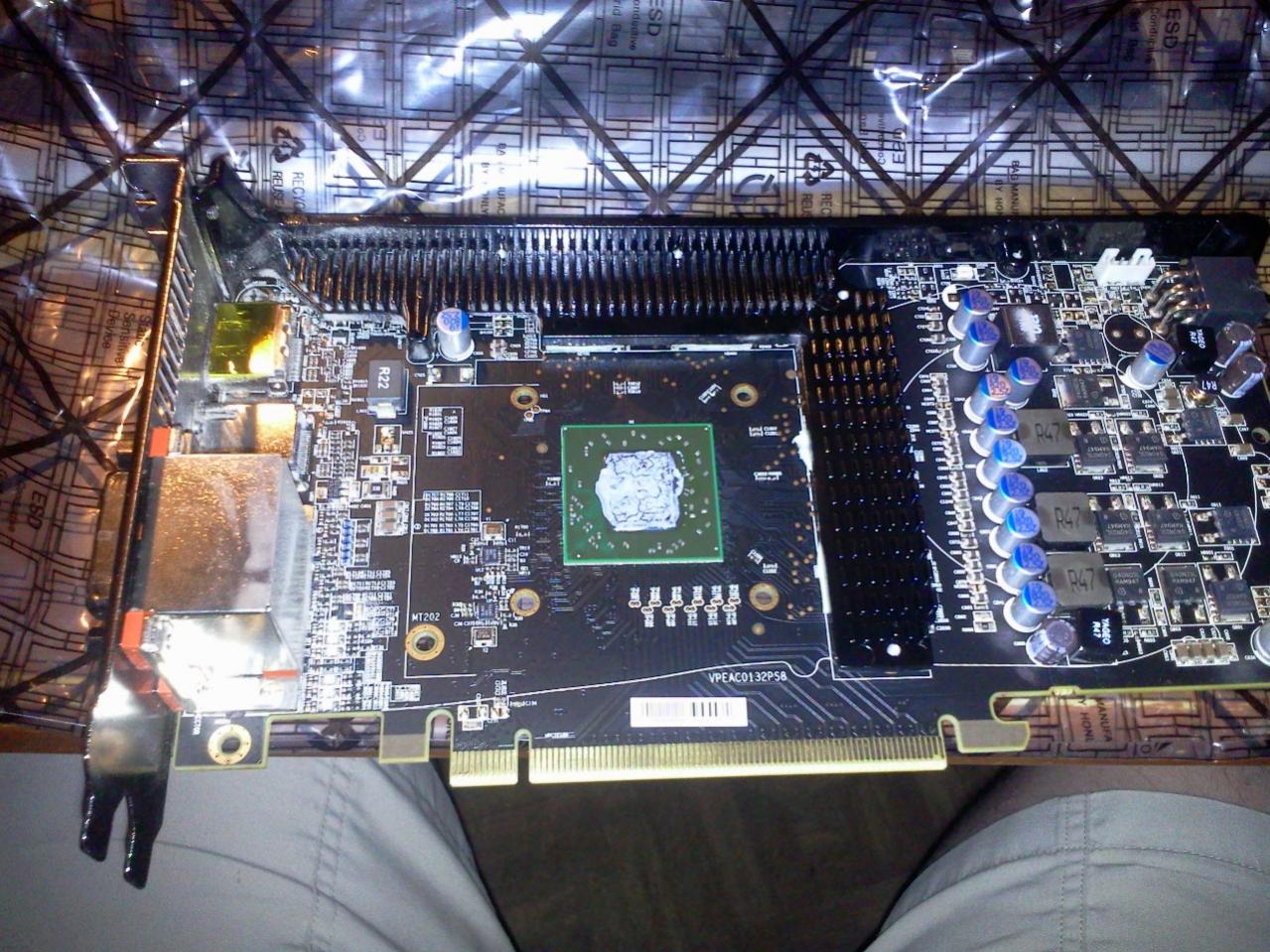

Kühler ab

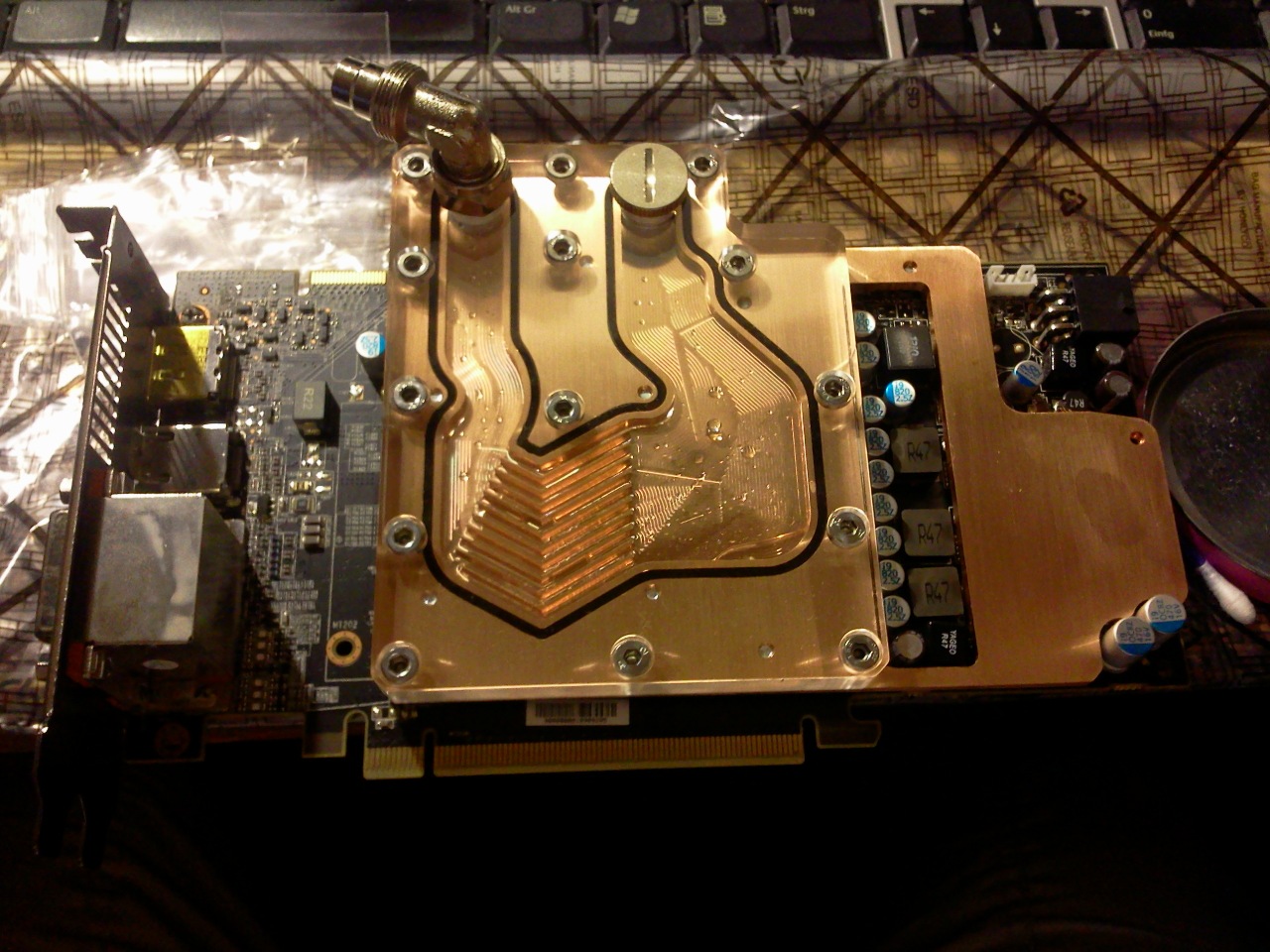

Ich bitte Platz zu nehmen

Die beiden sind meine Lieblingsbilder^^

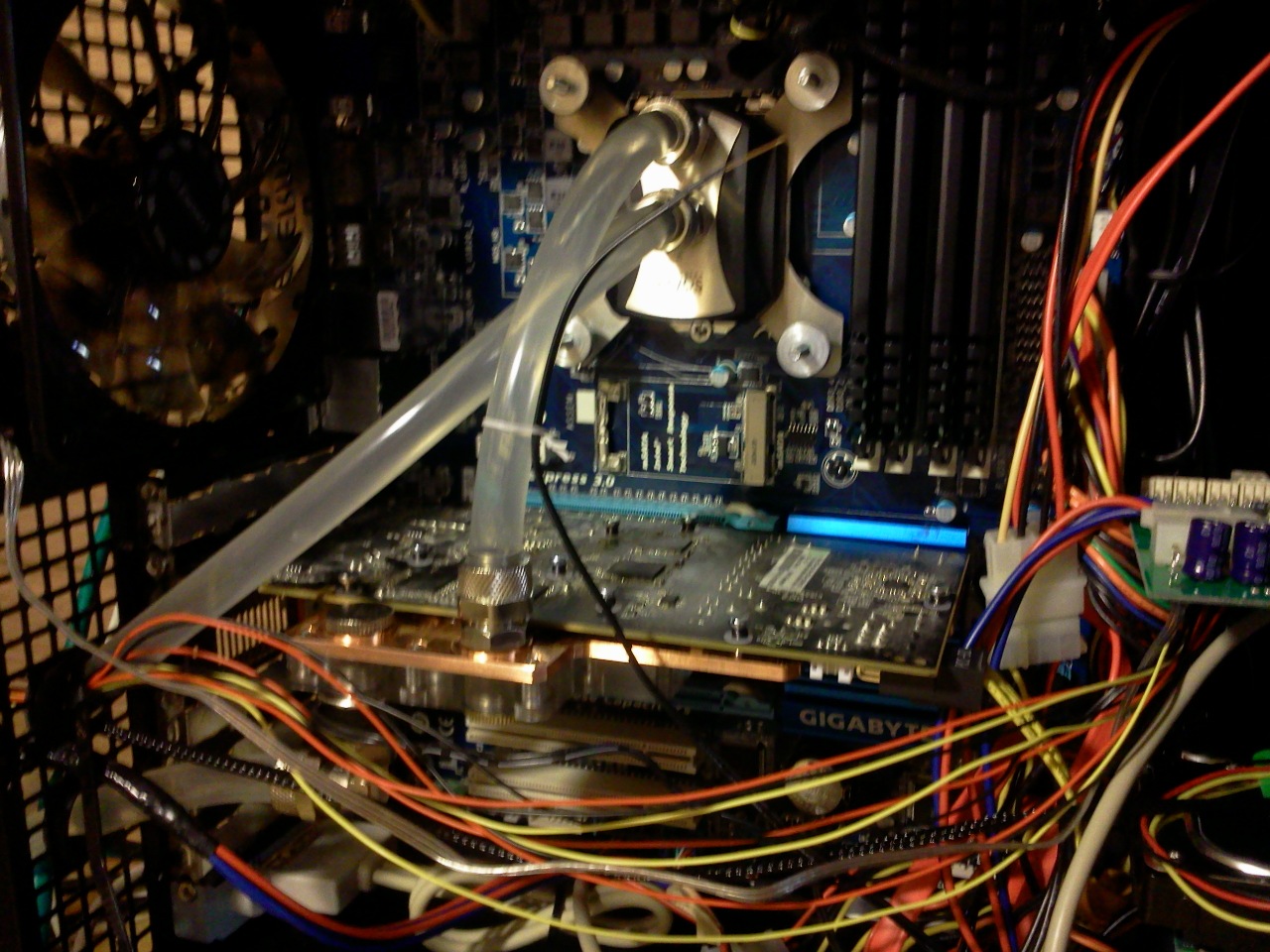

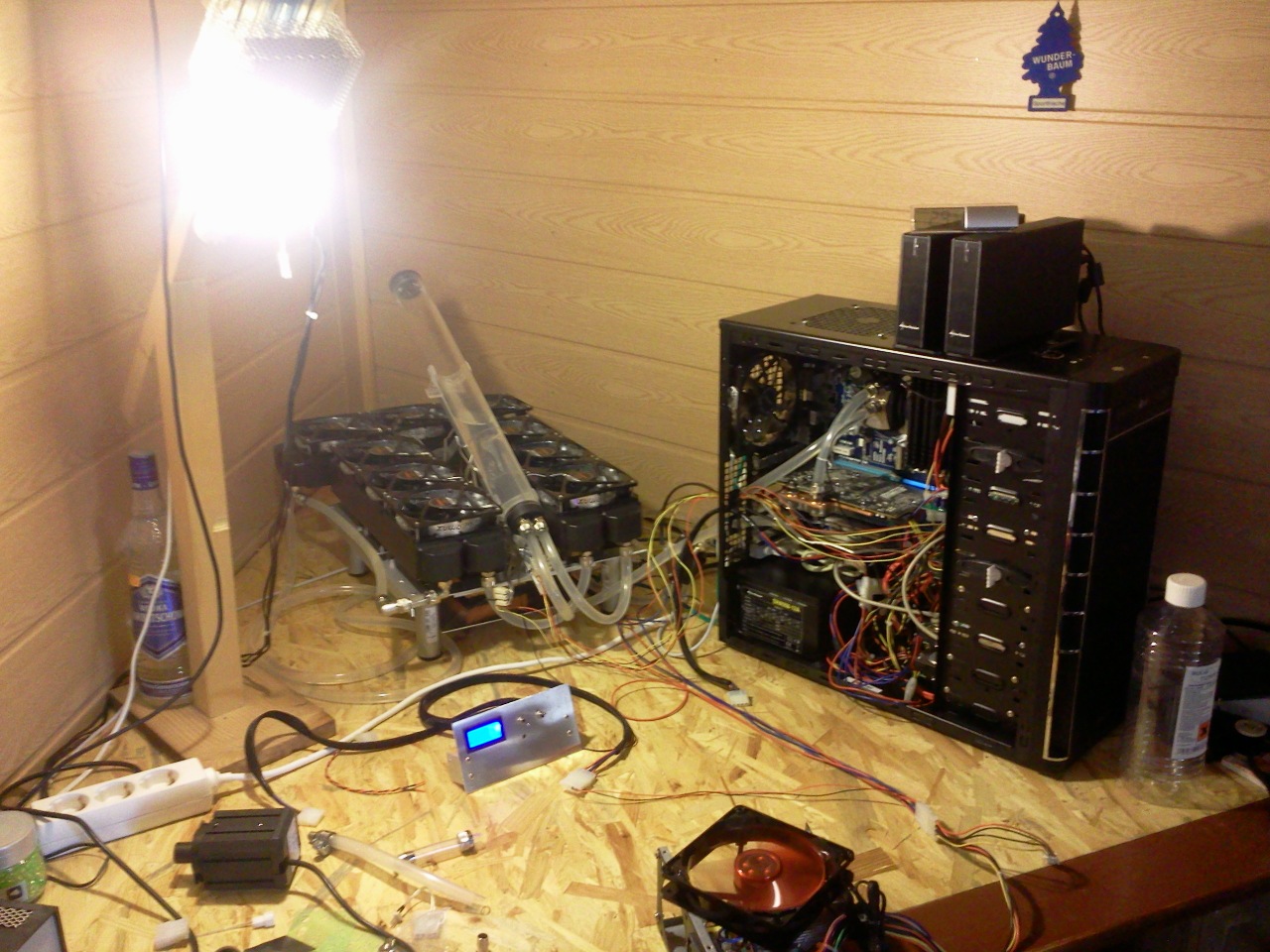

Weiter gings dann nach dem Einbau, Verschlauchung weiter zum Entlüften

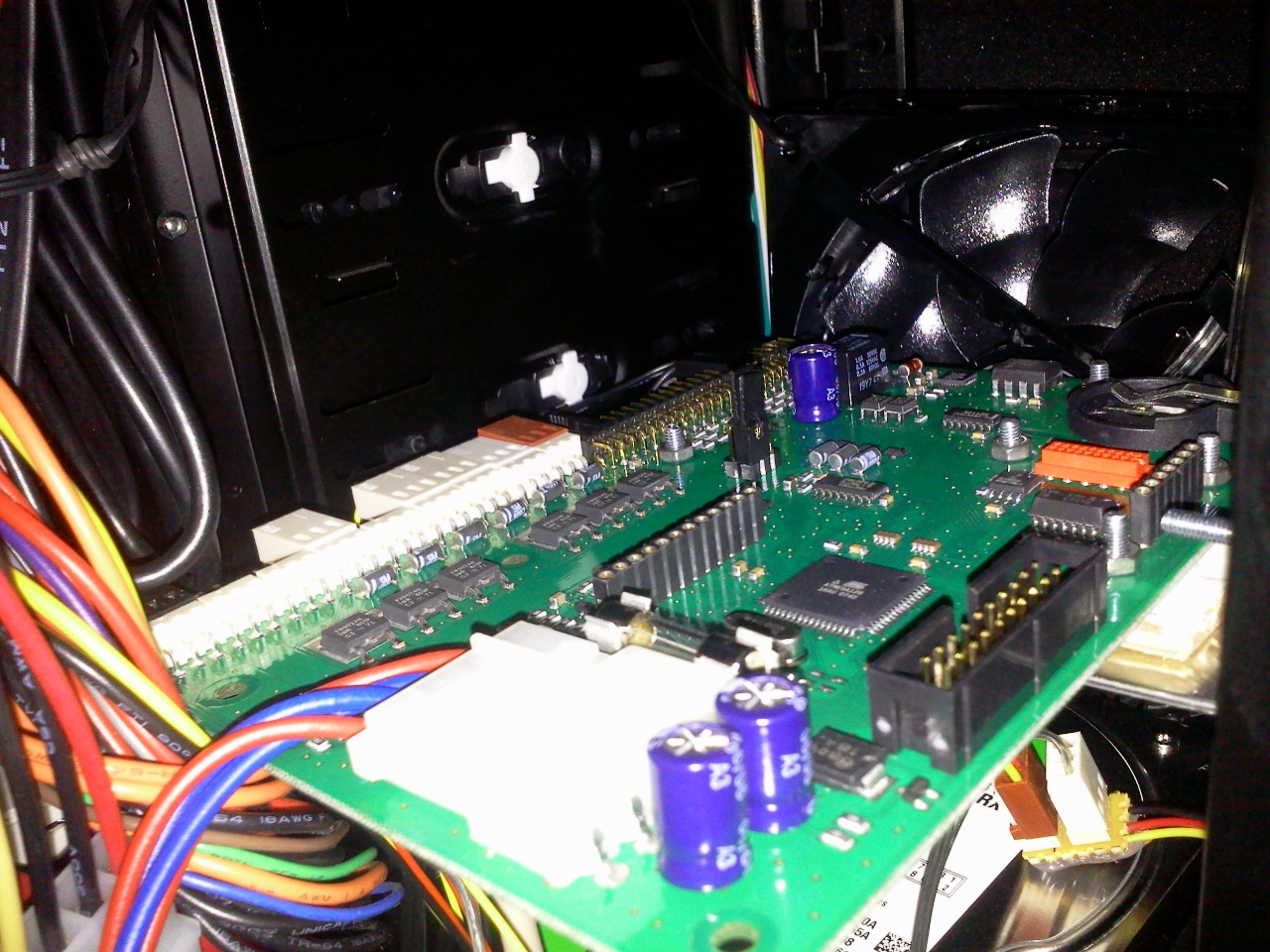

Hier sieht man den Heatmaster, die Lüfterbänke sind alle dran angeschlossen

Ich hatte mir auch noch einen AC Durchflussmesser gekauft, sowie nen Phobya In Line Temp Sensor, die 3 einzelnen Bänke meiner Radiatoren lasse ich durch den Heatmaster nach Wassertemp regeln. Der DFM liefert leider kein Signal, mal gucken ob ich von AT Ersatz bekomme oder mich an AC wenden muss.

Das wars dann soweit auch schon wieder^^
