[Erfahrungsbericht] Einbau meiner WaKü mit Anleitung und Bildern

[DeViL666]

Werden die Kabel noch gesleevt?
Die Temps im Moment sind echt geil



[mai_kee80]

Ich glaube nicht das ich die Kabel sleeven werde.
Zuviel Aufwand bei der Menge an Kabeln die bei mir herumschwirren
Und bei der Hitze hab ich keine Lust

Ja die Temps sind im Moment ein wenig hoch



[DeViL666]

Schade...würde das Gesamtbild wesentlich aufwerten^^
Was ist sonst noch geplant?



[mai_kee80]

Werde mir die nächsten Tage noch die EK Water Blocks EK-FC480 GTX Backplate - Nickel plated holen um das durchhängen der Grafikkarte ein wenig zu minimieren. Und nebenbei sieht es auch noch gut aus

http://www.caseking.de/shop/catalog/Wasserkuehlung/VGA-Wasserkuehler/VGA-Kuehler-EK-Water-Blocks/EK-Water-Blocks-EK-FC480-GTX-Backplate-Nickel-plated::14684.html



[DeViL666]

ja das stimmt hab mir auch eine geholt



[mai_kee80]

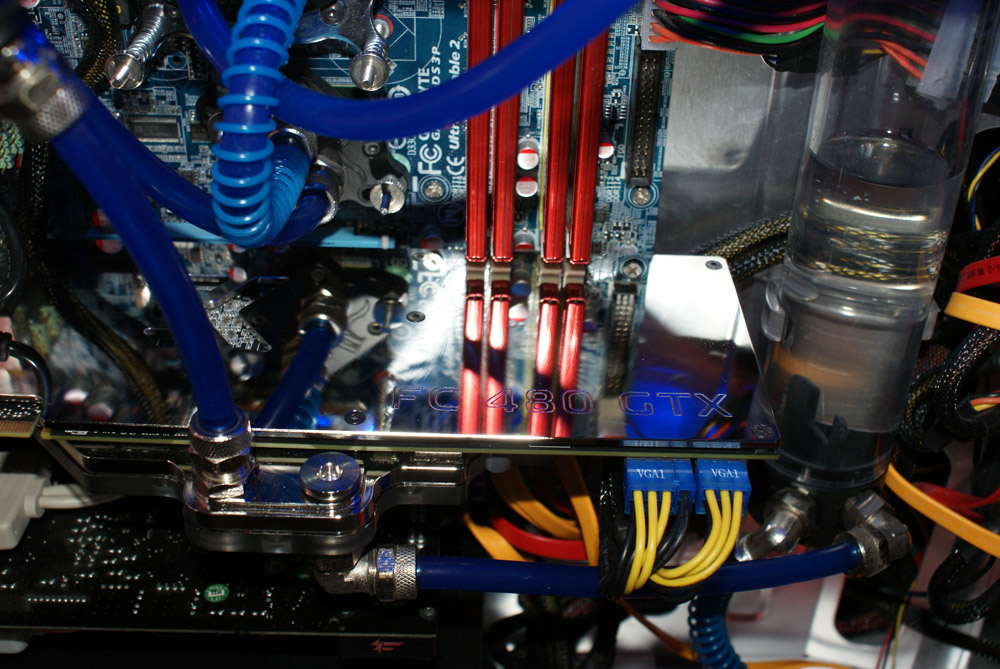

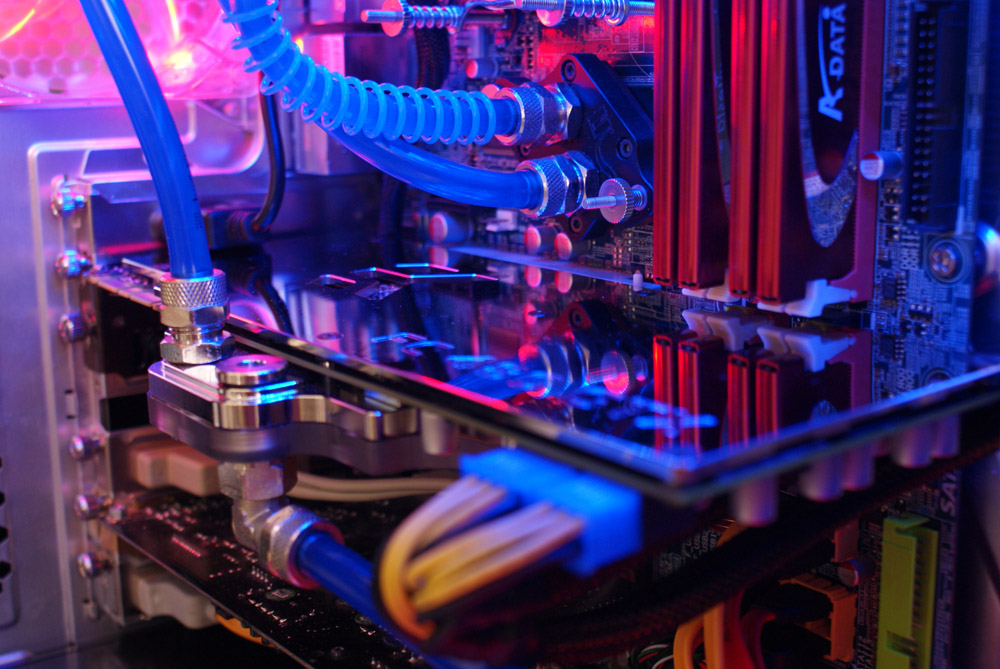

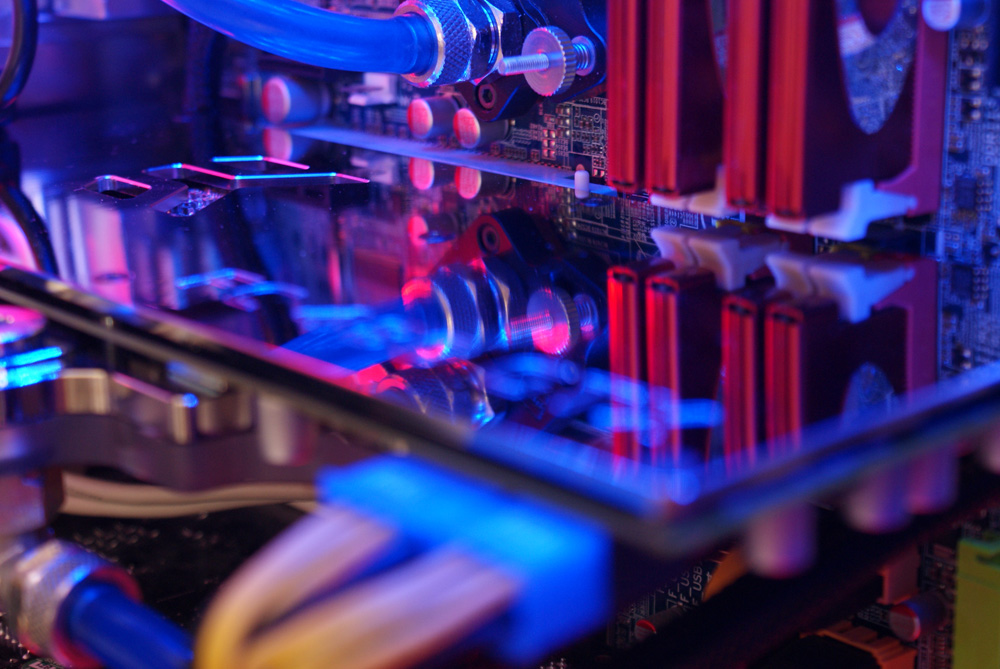

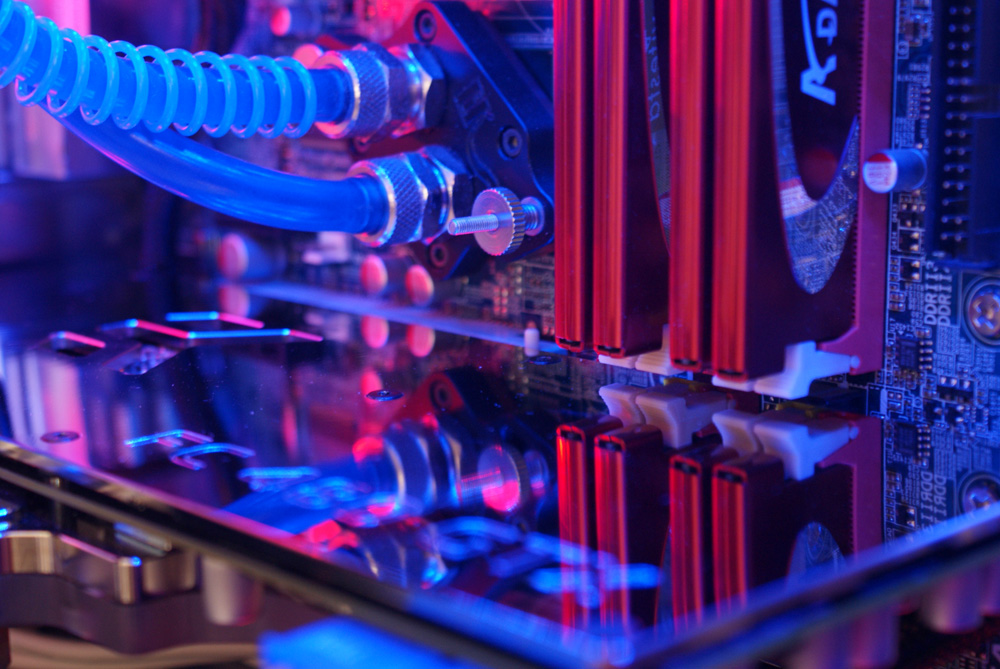

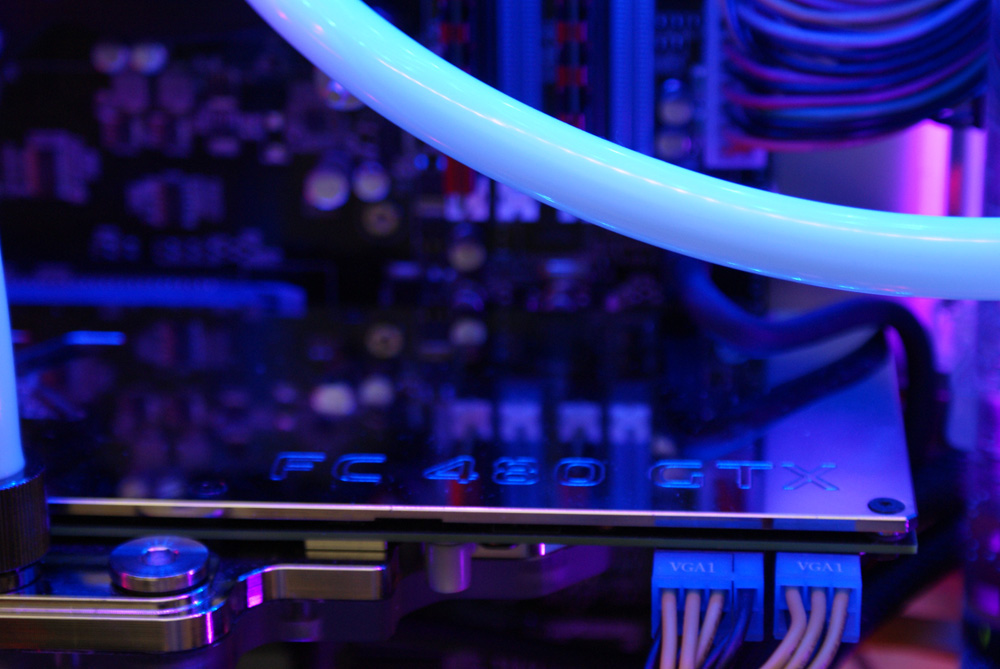

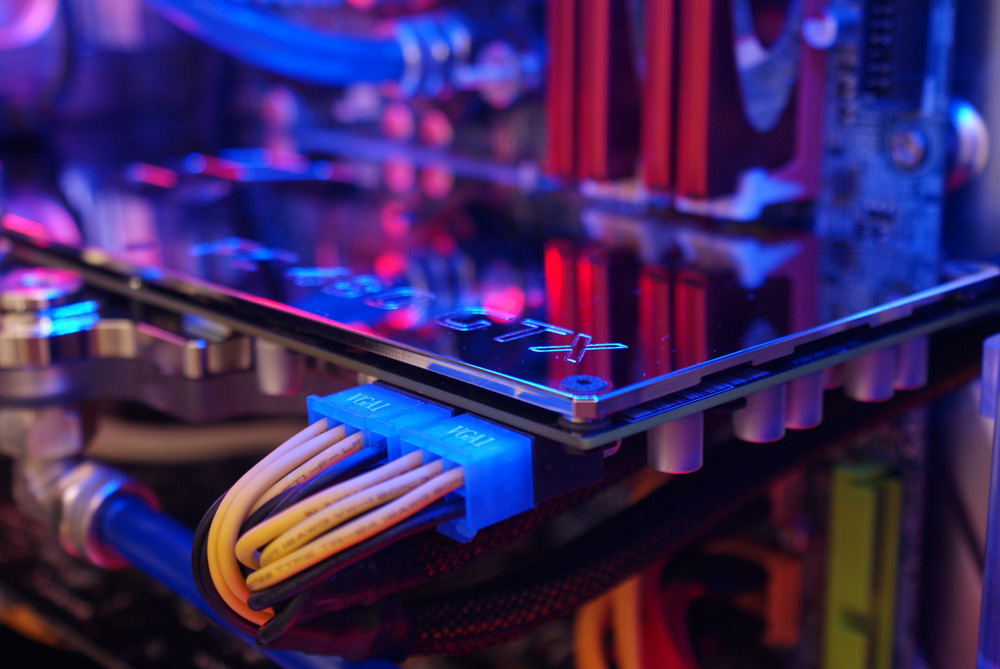

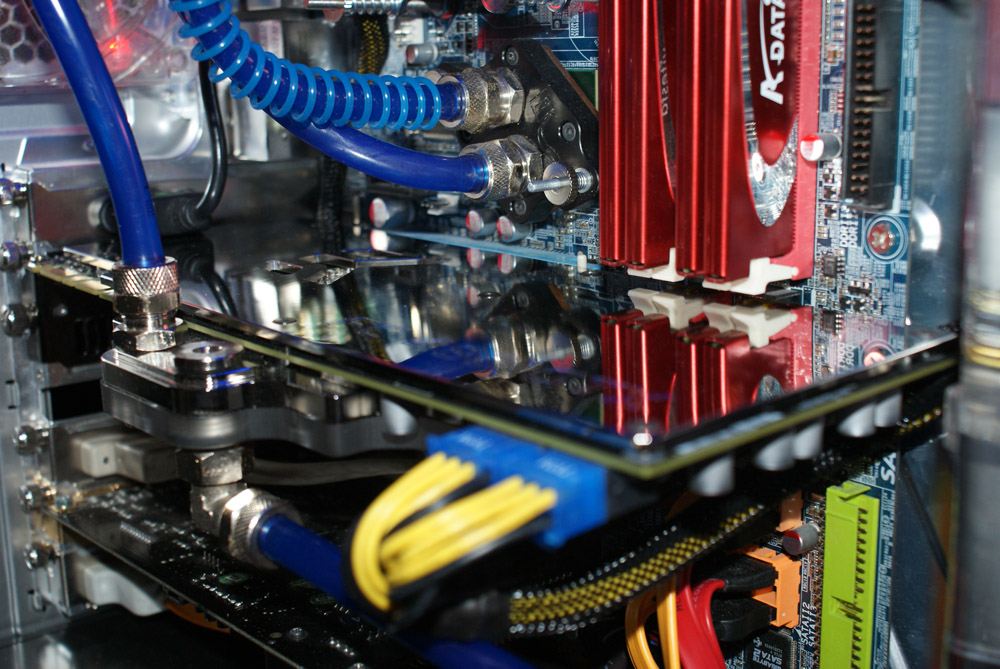

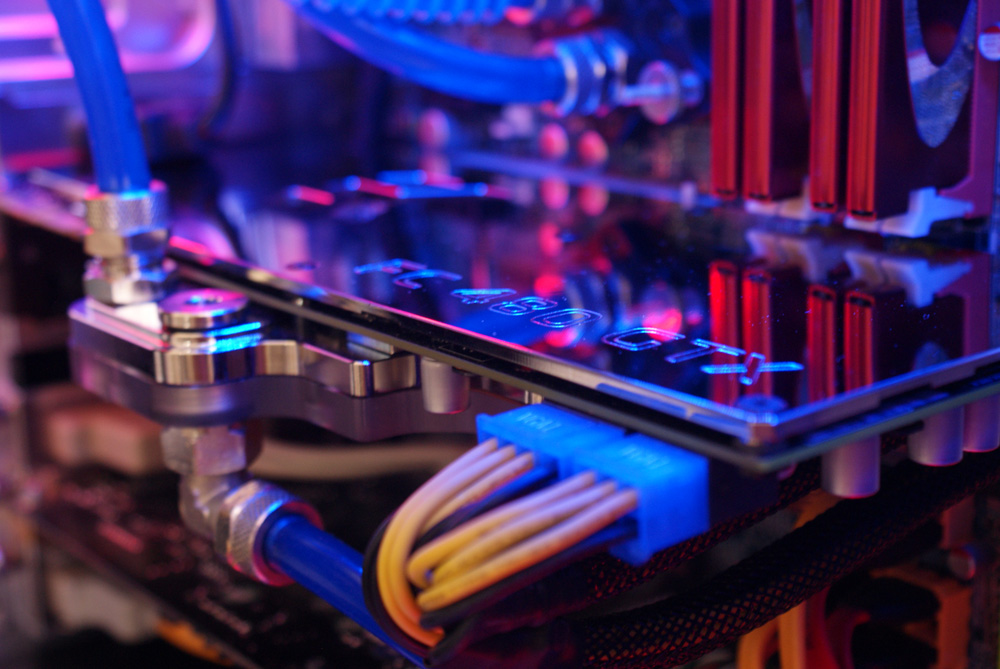

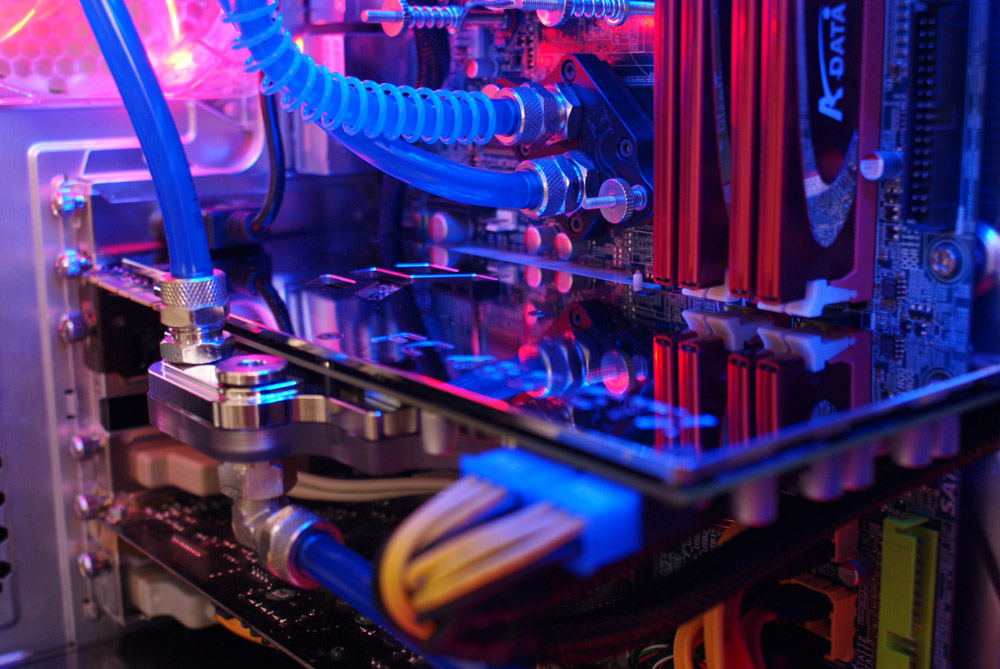

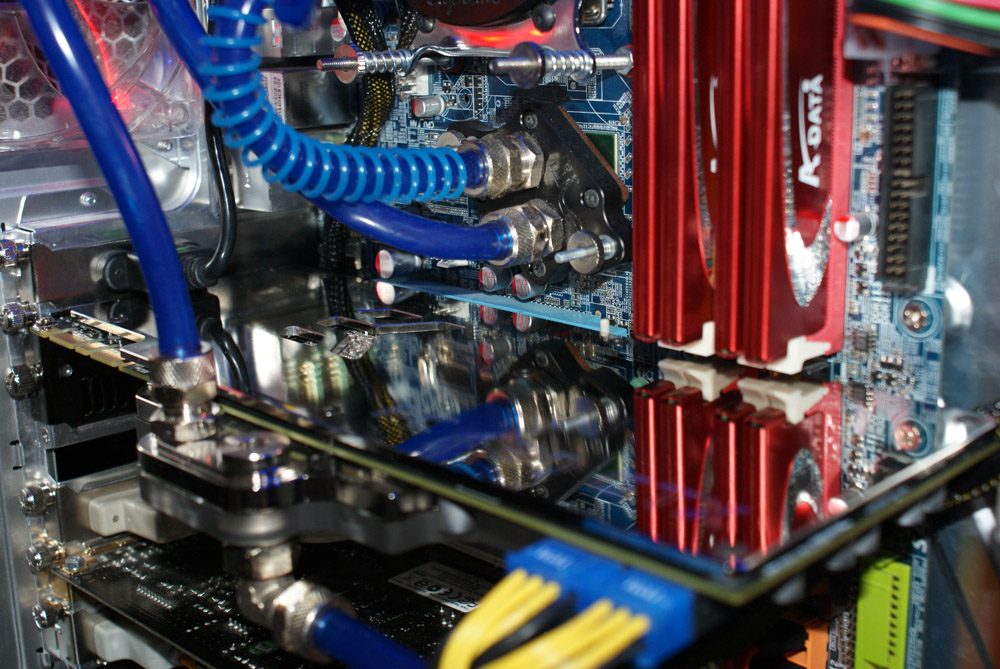

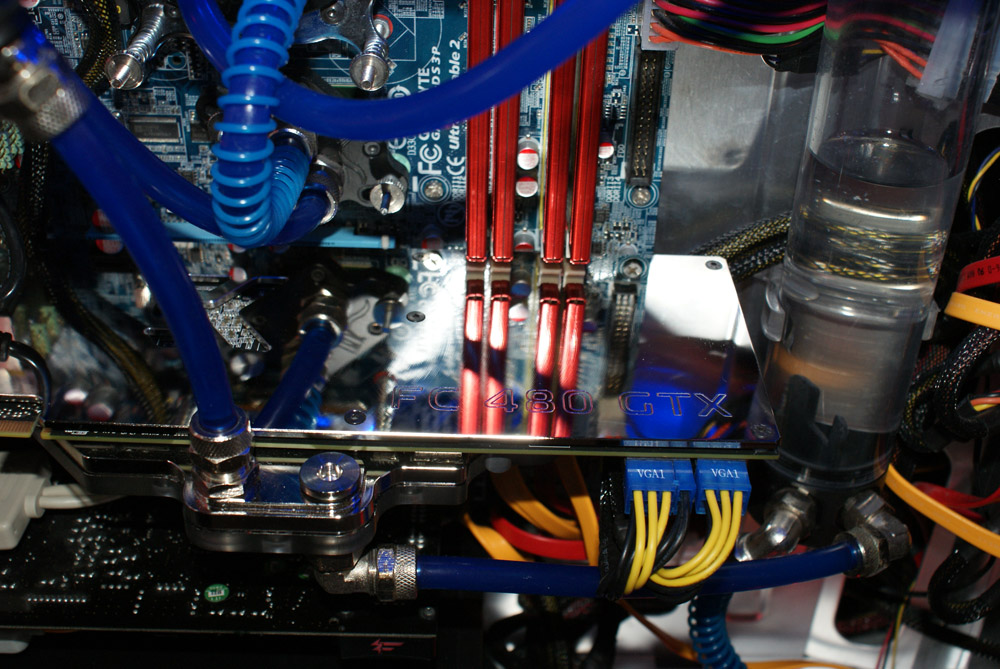

So hier nun das Update mit der neuen Backplate.

Der Einbau der Backplate stellte sich ein wenig knifflig dar weil die Karte ja schon eingebaut war. Kritikpunkte sind für mich die etwas zu kurzen Schrauben die sich nur in fummliger Arbeit befestigen ließen. Ansonsten ist die Backplate ein schöner Hingucker wie auf den Bildern zu sehen ist.



[micha19722]

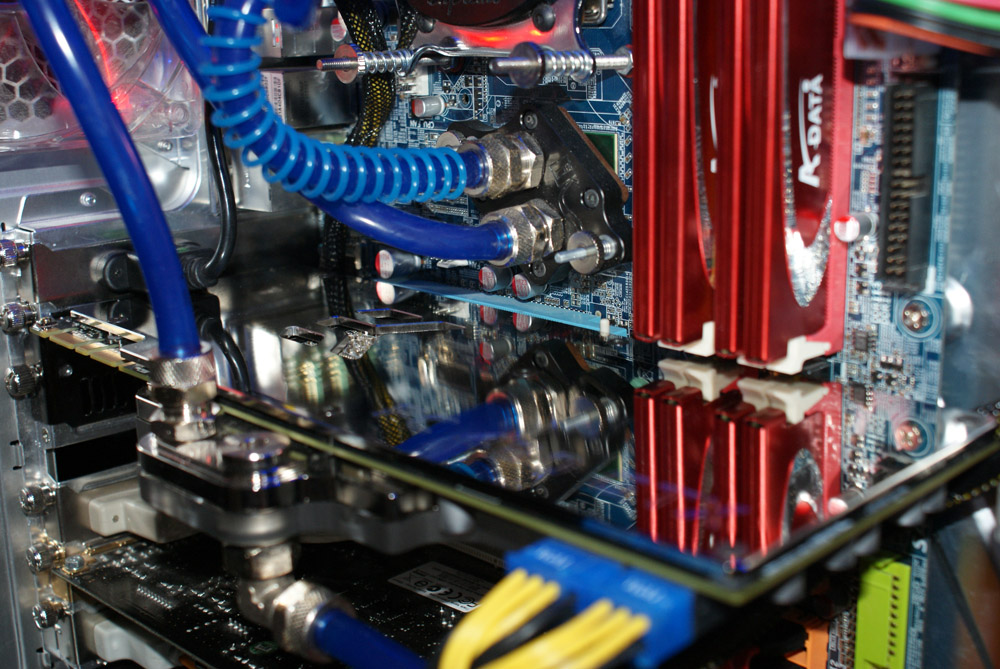

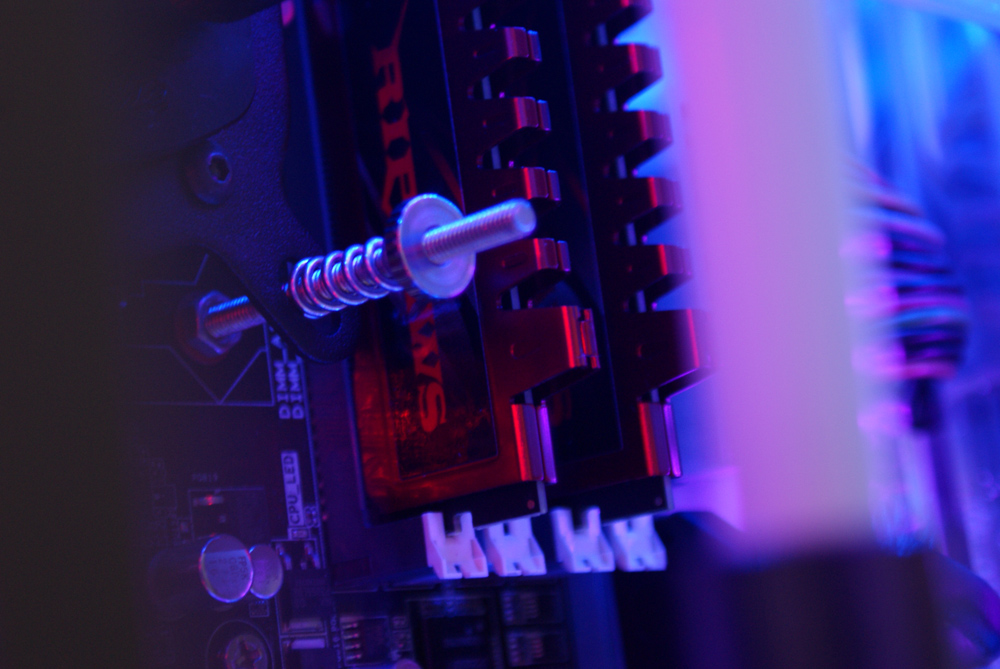

Ui, sind die Schrauben an der Northbridge fest angezogen. Die Feder ist ja vollkommen zusammengedrückt.



[mai_kee80]

Ich werde in den kommenden Tagen mein System auffrischen.

Es werden folgende neue Komponenten werden:

- Mainboard: ASUS P8P67 Pro
http://geizhals.at/deutschland/a591087.html
- Speicher: G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
http://geizhals.at/deutschland/a466057.html
- CPU: Core i7-2600K
http://geizhals.at/deutschland/a580332.html

Bei der CPU bin ich mir noch nicht ganz sicher. Da wird der Preis entscheiden wie groß der Unterschied sein wird.


Im Zusammenhang mit dem Komponententausch werde ich auch ein paar Veränderungen an meiner Wasserkühlung vornehmen.

- Der Northbridgekühler wird aus dem Kreislauf entfernt werden sofern er nicht kompatibel mit der auf dem neuen Board ist.
- Desweiteren werde ich die Anschlüsse wechseln von 10/8 auf 13/10
- Neue Halterung für CPU-Kühler
- Schlauch weiß

Hier die Zusammenstellung: https://www.aquatuning.de/shopping_cart.php/bkey/6b85962e9e1c05ece57b66a464a9fa59

Jetzt zu meiner Frage.

1. Ist meine Pumpe Innovatek HPPS Plus - 12V Pumpe noch ausreichend für die neue Schlauchgröße?

Falls ich irgendwas vergessen haben sollte bitte bescheid sagen



[nicoc]

... warum sollte die Pumpe nicht reichen? Ich sehe keine Probleme. Wenn mal Wasser im Kreislauf ist, dann pumpt die Pumpe. Begrenzt wird die Leistung eher durch einen zu großen Kreislauf oder zu hoher Förderhöhe (max, 2,05 m), aber 2-3 Literchen ist doch kein Problem.



[Tobi41090]

Habe die Hpps Plus und die hat Leistung ohne Ende. Egal, wie groß der Kreis ist. Ich hatte schon deutlich mehr im Kreis, als jetzt, hatte andere Gründe, warum ich es wieder zurück gebaut habe.



[mai_kee80]

Ok.
Dann brauch ich mir darum keine Sorgen machen. Das Board und den Speicher habe ich schon hier liegen.
Jetzt fehlen noch die Sachen von Aquatuning und die CPU wenn sie denn die nächsten Tage oder Wochen verfügbar ist.

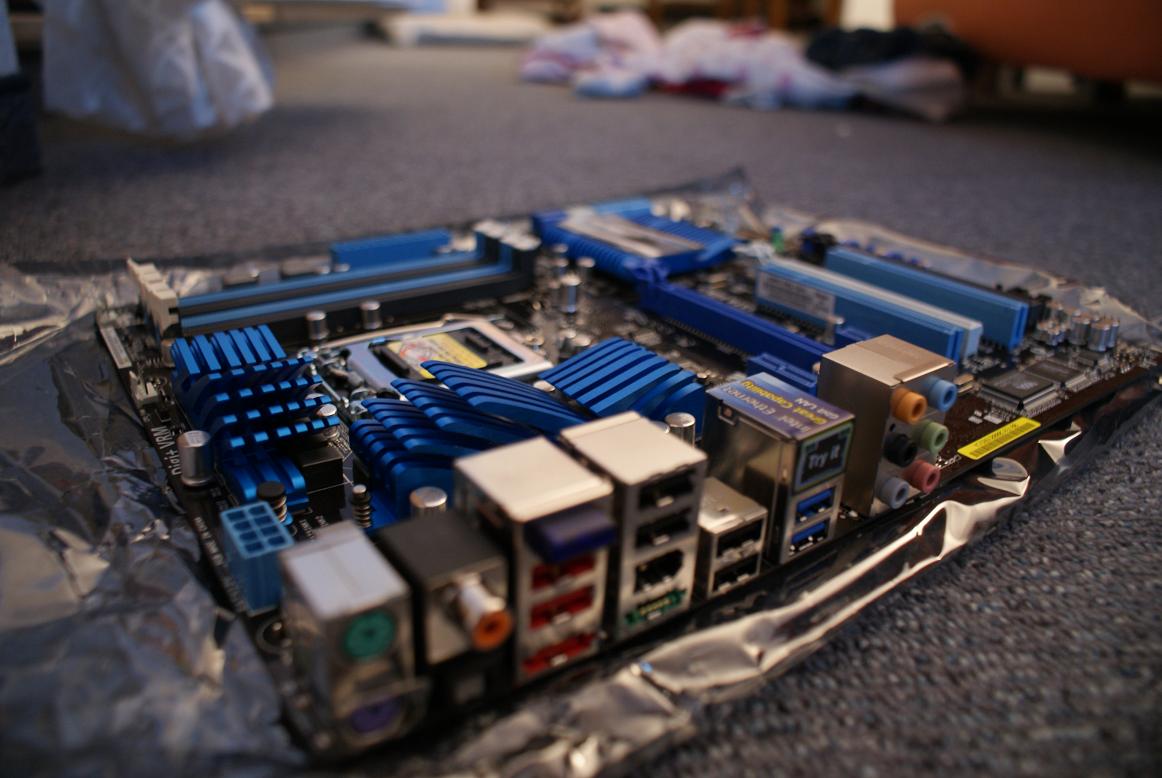

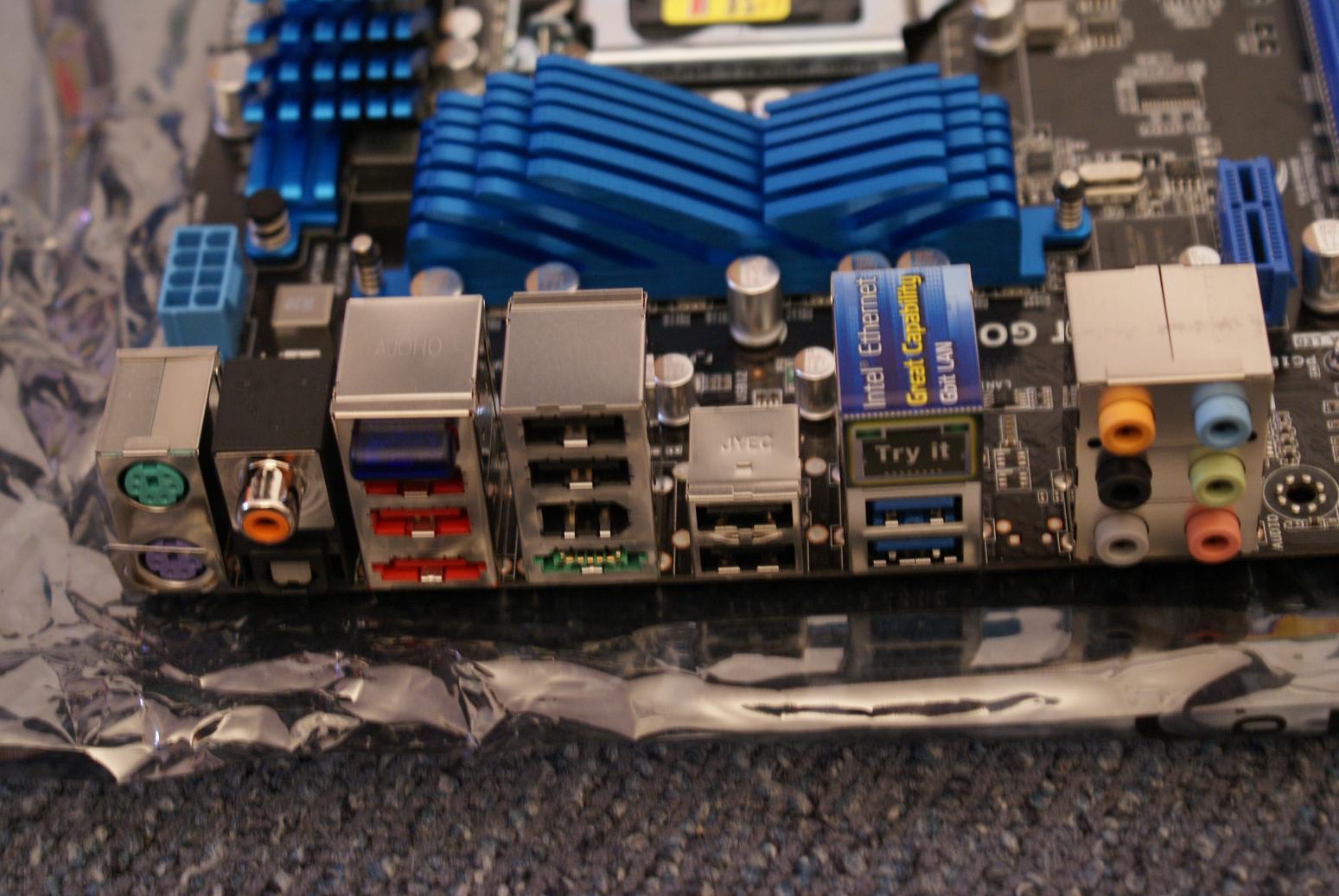

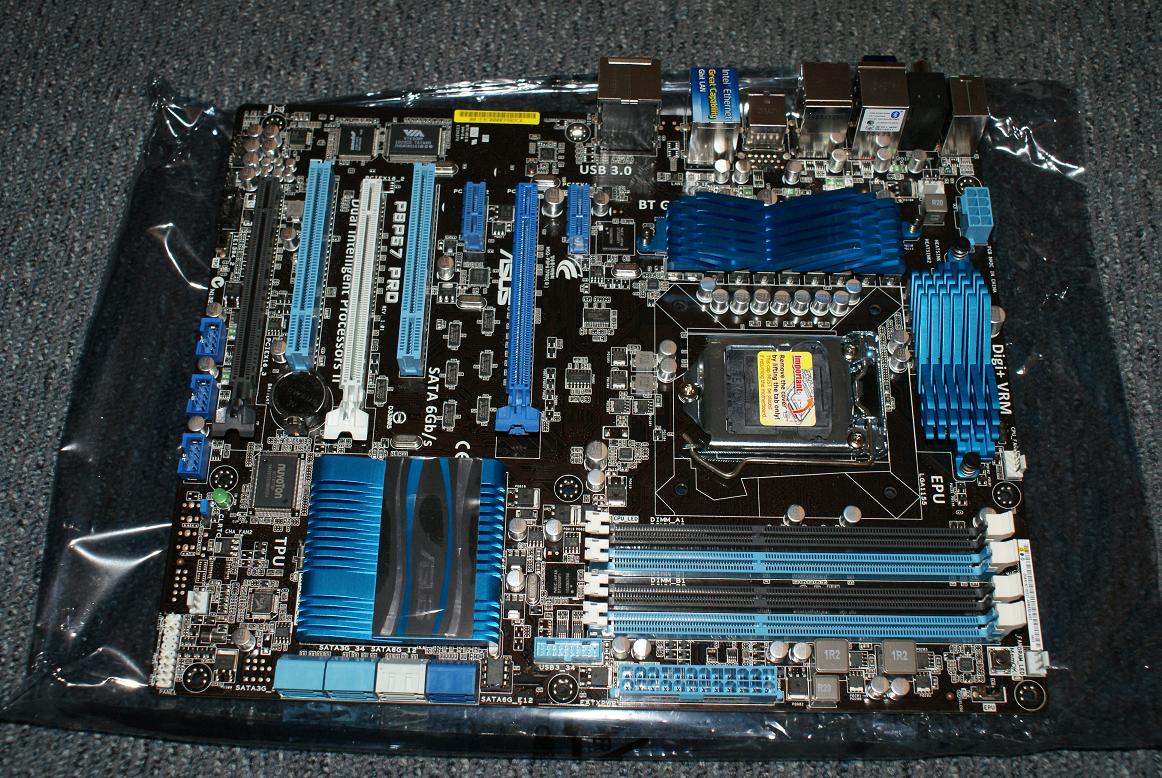

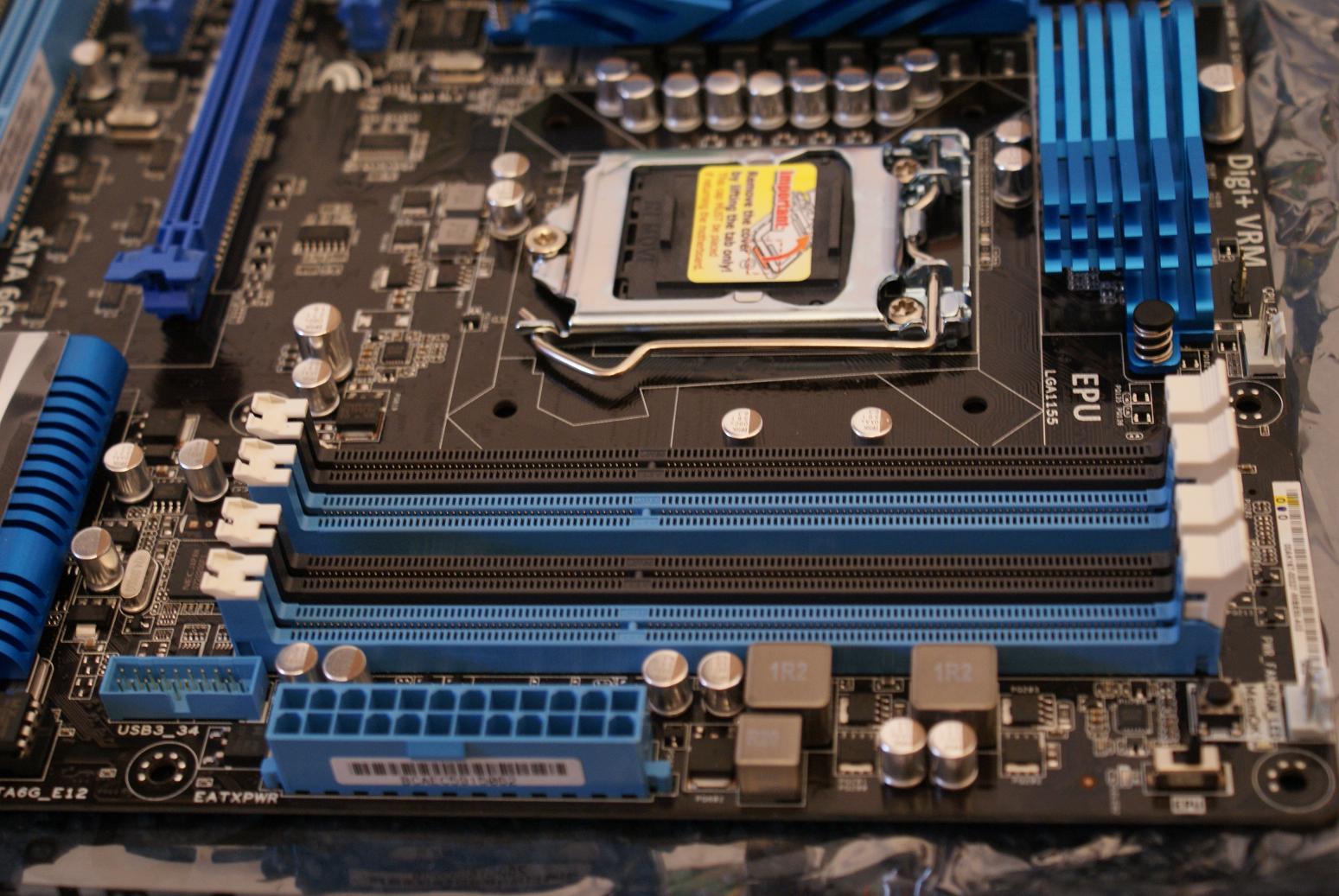

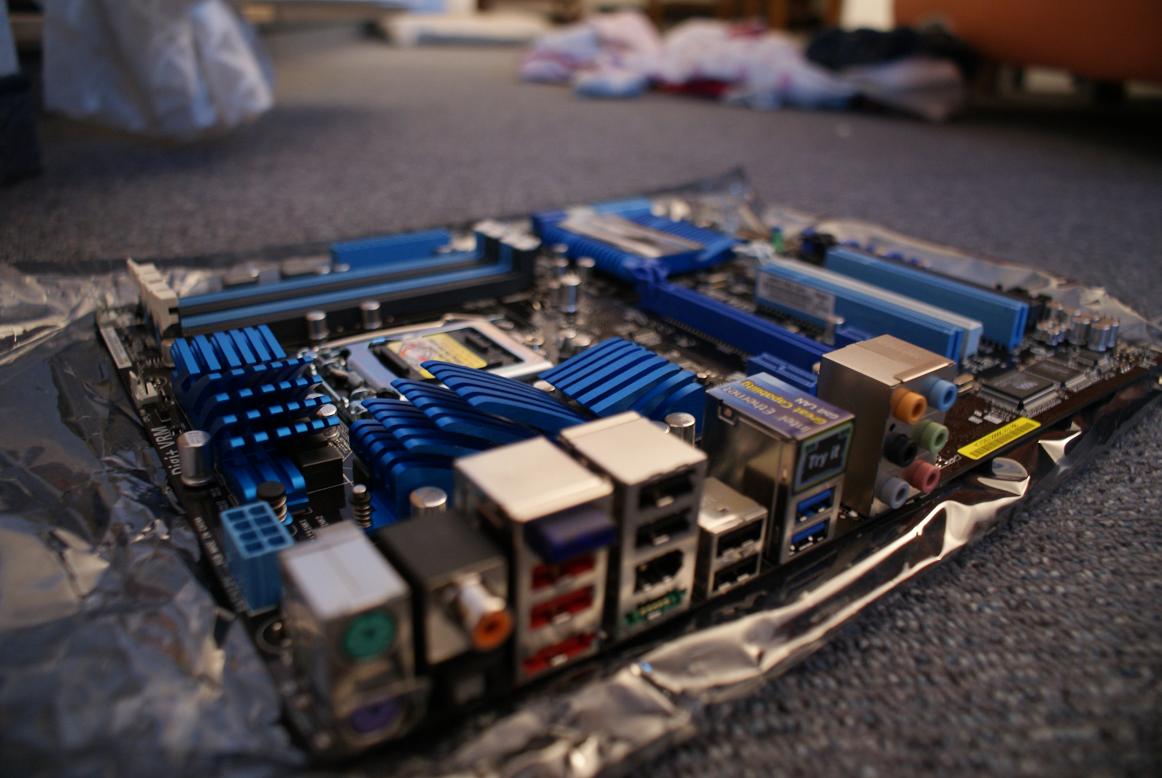

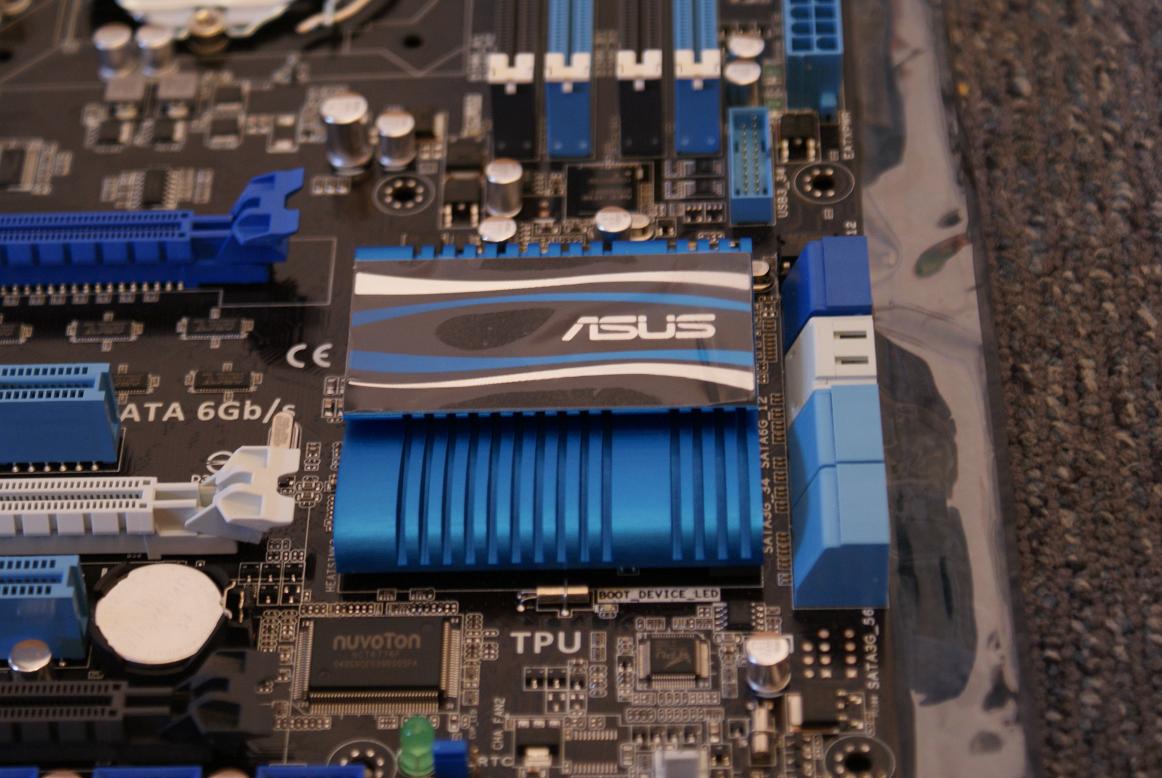

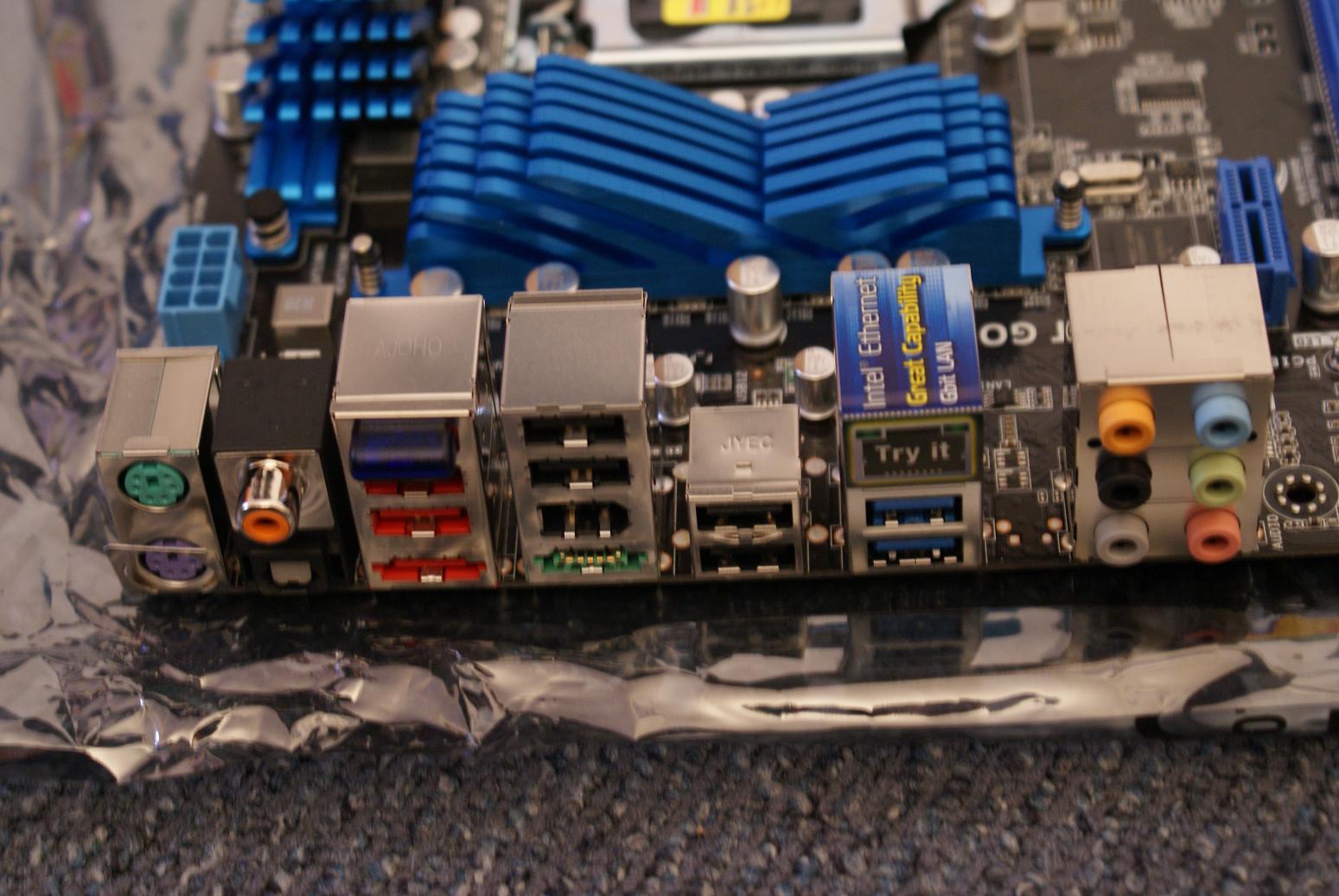

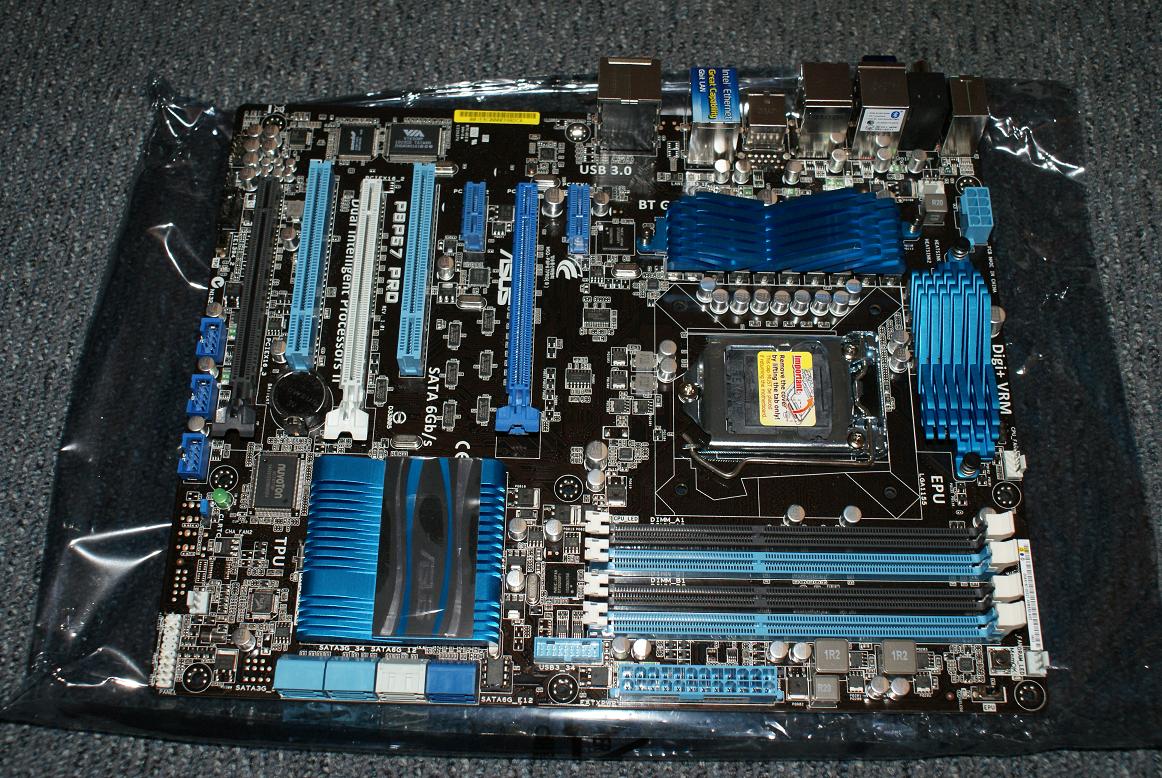

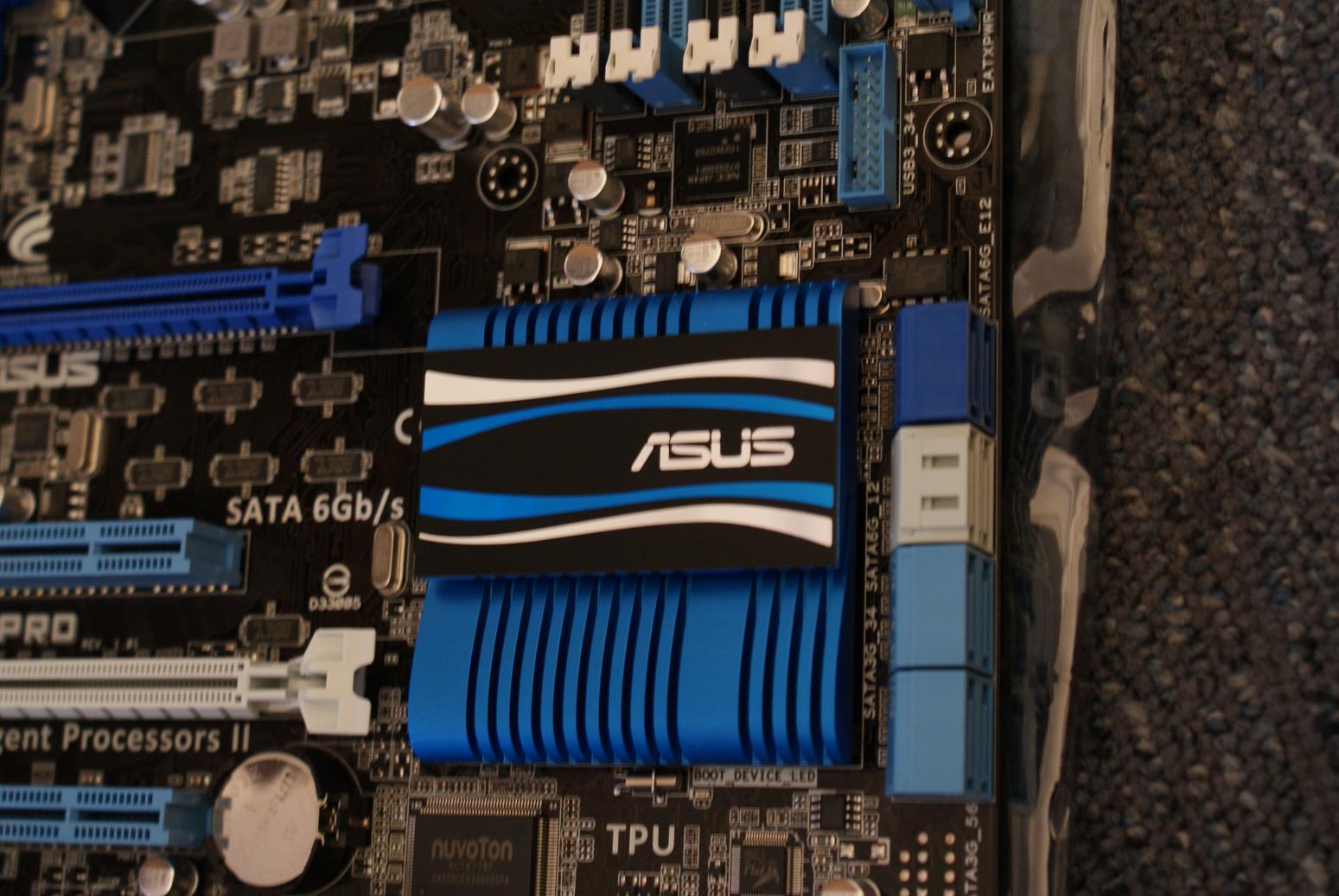

Hier mal ein paar Impressionen vom ASUS P8P67 Pro:

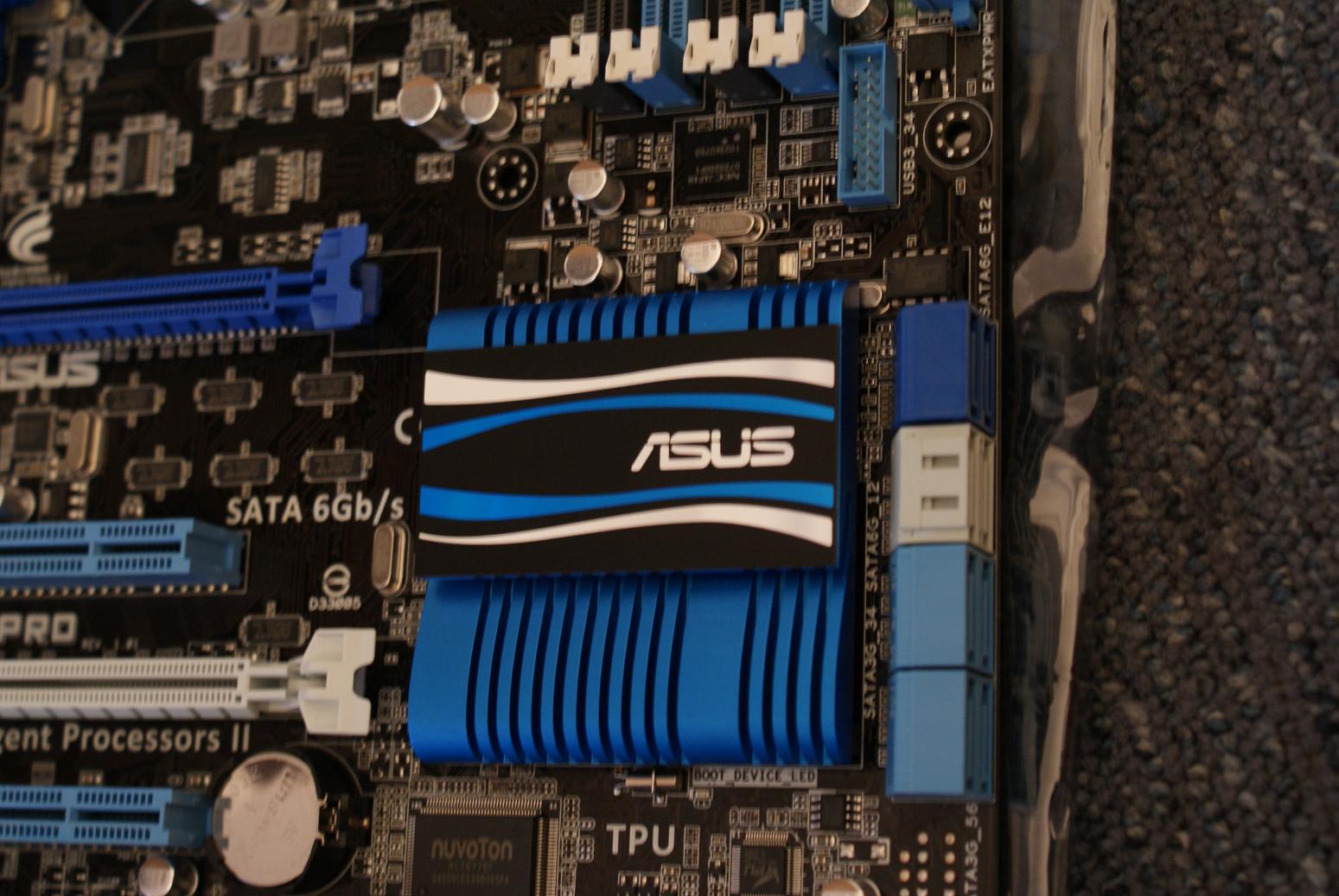

Der Lochabstand für den P67 Chipsatz beträgt 53mm.

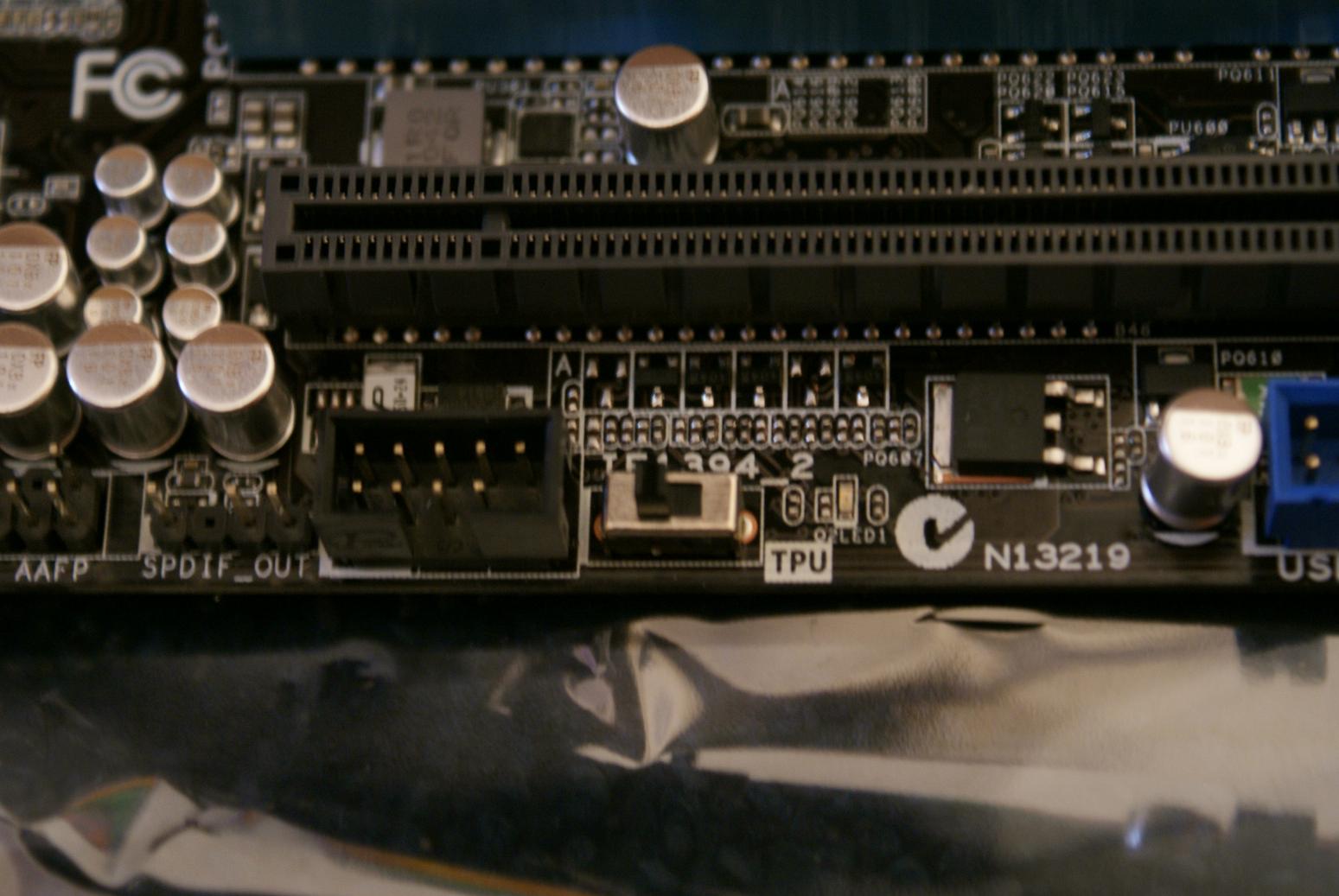

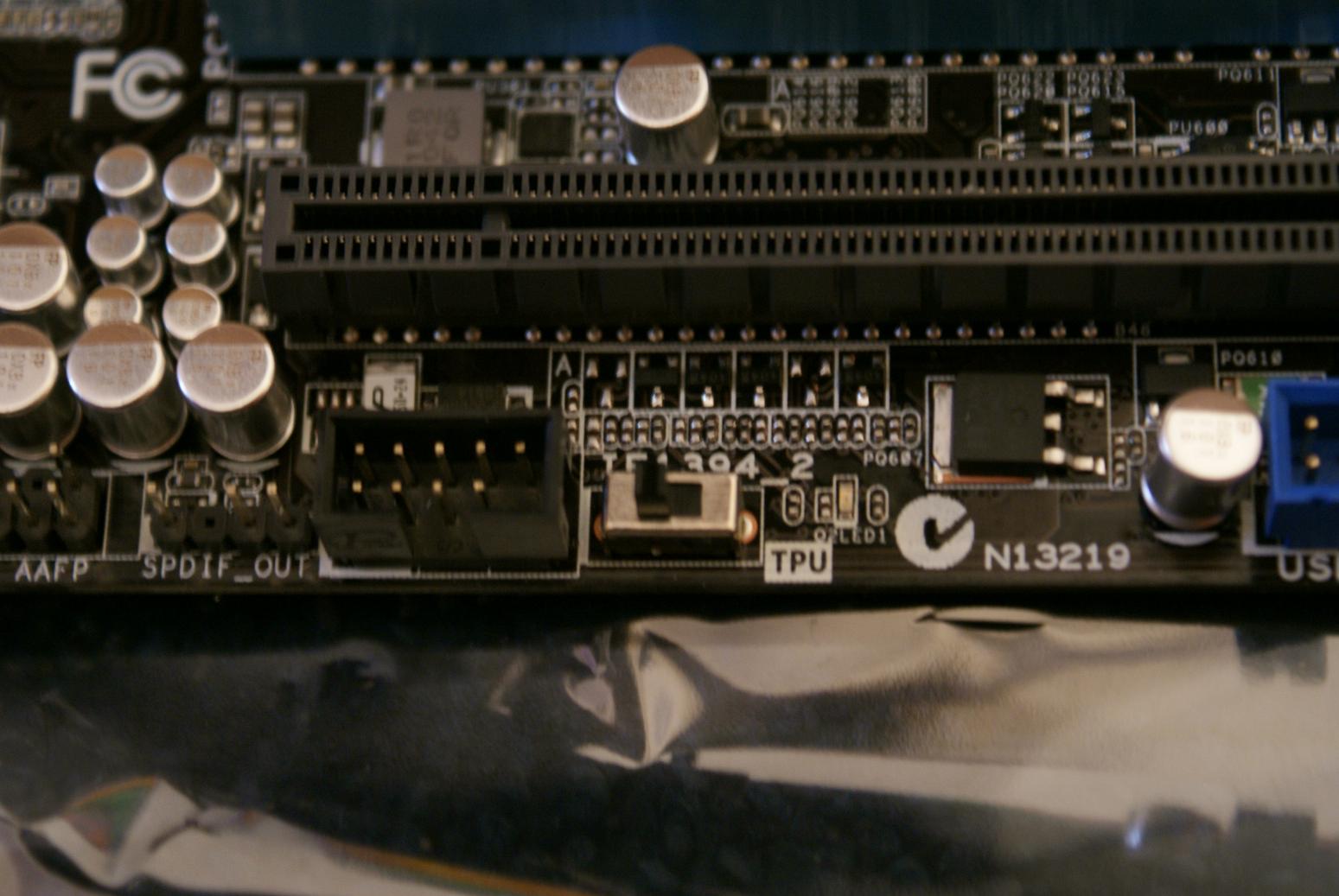

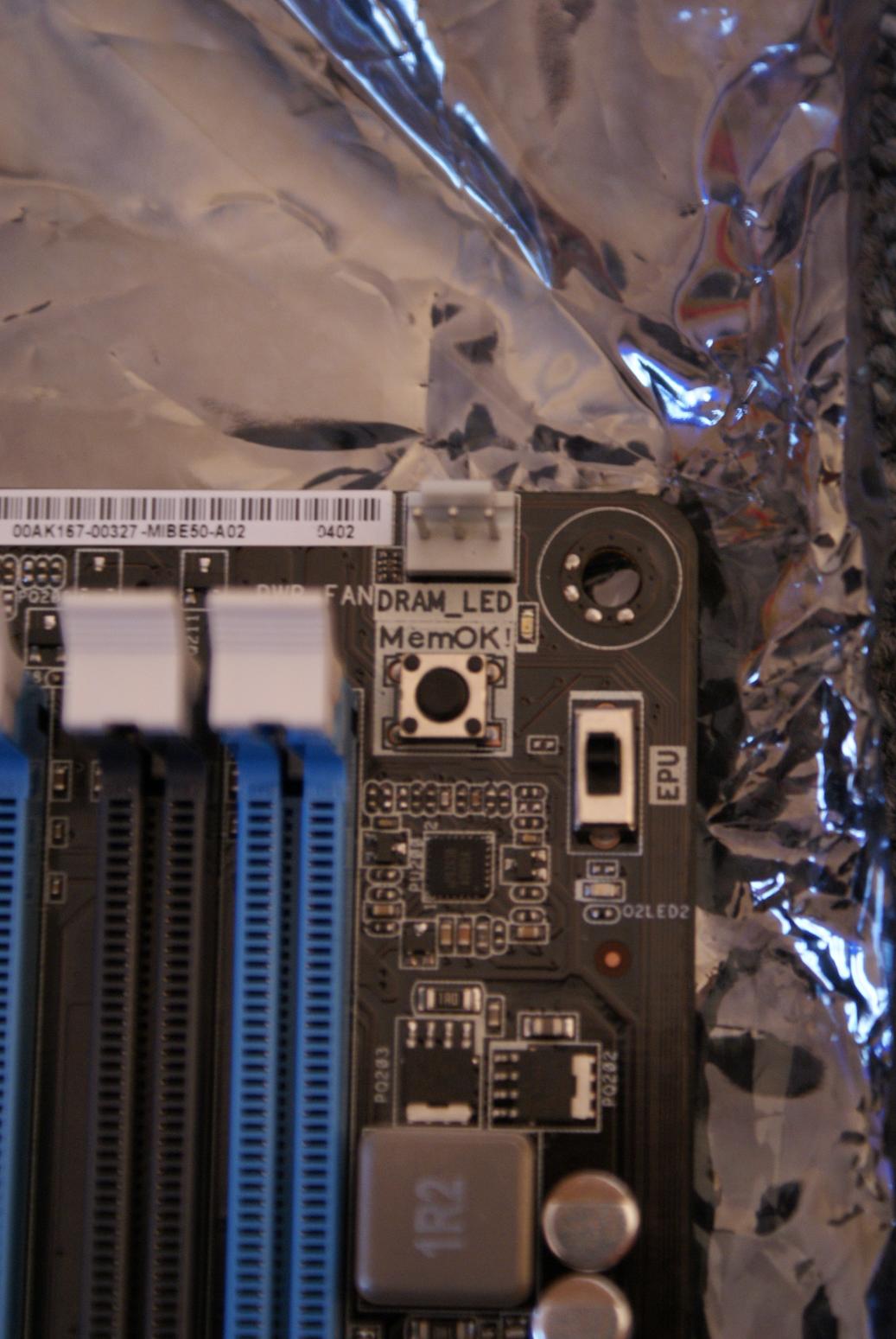

Zusätzlich ist ein Schalter für die TPU und EPU verbaut.

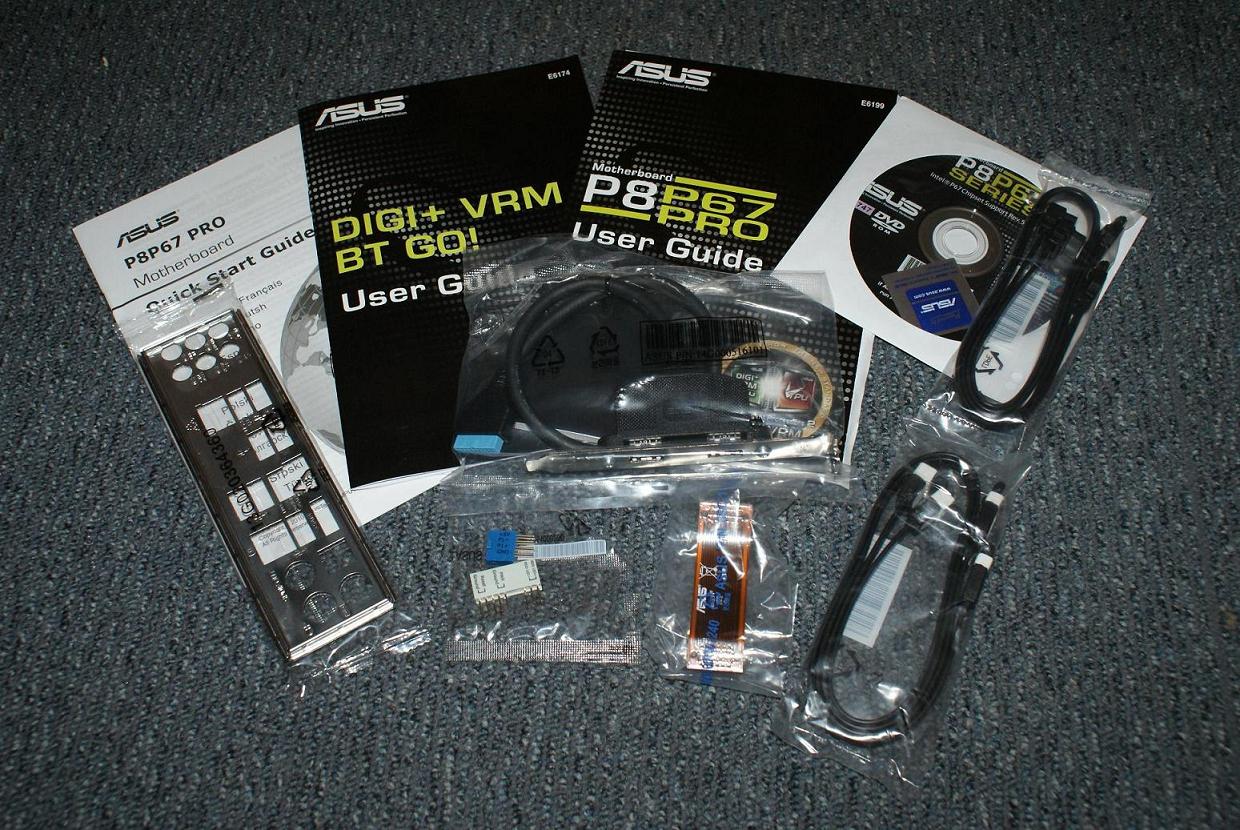

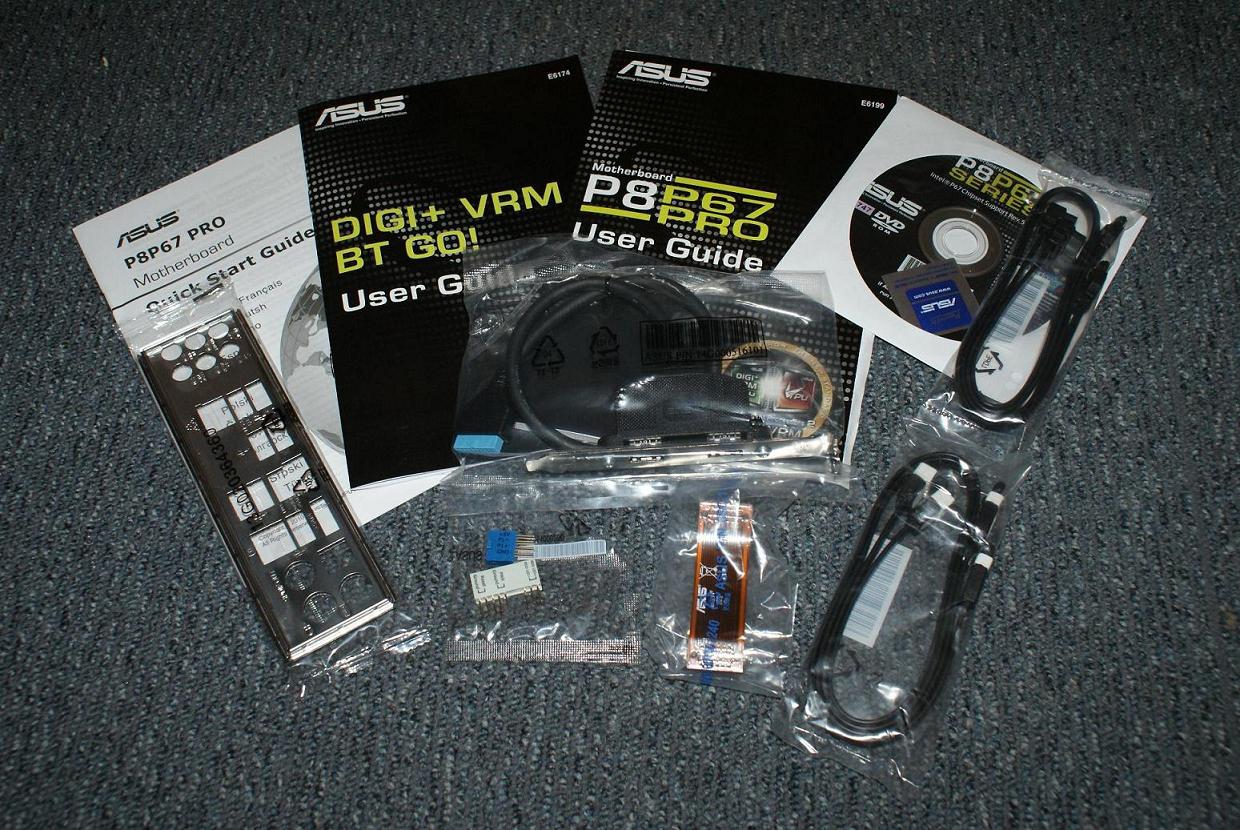

Lieferumfang:

- 2x SATA 3Gb Kabel
- 2x SATA 6GB Kabel
- 1x Slotblende für 2 weitere externe USB 3.0 Anschlüsse
- 1x SLI Brücke
- Slotblende, Handbuch, Treiber-CD



[nicoc]

... viel eloxiertes Alu; sehr schön. Dann gib mal Bescheid wenn die CPU da ist. Habe gehört, dass es noch etwas dauern soll oder sind die schon verfügbar.



[mai_kee80]

Vereinzelt sind schon die Core i5-2300, i5-2400 und i5-2500 verfügbar.
Aber ich denke ich werde auf den i7-2600K warten. Ich hoffe das nächste Woche was verfügbar ist.

Update 08.01.2011

Habe nun grade den Core i7-2600K bestellt und ist auch verfügbar. Der sollte dann Anfang nächster Woche da sein und dann werde ich anfangen alles einzubauen und die Wakü zu erneuern. Ich werde dann wieder einen kleinen Bericht vom Umbau schreiben und natürlich auch Bilder machen.

Falls jemand auch mit dem gedanken spielt sich einen Core i7-2600K zu kaufen.

Bei www.hardwareversand.de ist dieser seit heute verfügbar. Habe dort heute morgen bestellt und die Lieferung ist bereits versendet worden.



[Patrick1246]

Interessante Zusammenstellung deines neuen Systems. Dieser Thread har mir sehr geholfen bei meiner ersten Wakü, zufällig habe ich vorgestern fast das gleiche System bestellt, ausser beim Mainboard, da bleibe ich Gigabyte treu mit dem GA-P67A-UD4.

Freue mich schon auf neuen Bilder.



[mai_kee80]

Habe auch überlegt aber mich hat das EFI Bios gereizt. Mal was anderes als dieses grau in grau
Hatte zwar früher keine gute Meinung über ASUS weil ich irgendwie immer nur Pech hatte mit den Boards die ich hatte aber ich wollte es einfach nochmal probieren. Hoffe ich werde nicht enttäuscht.



[Patrick1246]

EFI sieht wirklich klasse aus, wird ja zum Glück später von Gigabyte noch nachgeliefert.
Das ASUS P8P67 Pro gefällt mir vom Design her auch sehr.

Ich hoffe meine Hardware trifft diese Woche noch ein



[mai_kee80]

Hier jetzt das Update vom Komponententausch und der WaKü.

Das Mainboard und den Speicher hatte ich ja schon zu Hause liegen. Nun kam gestern noch der Prozessor.

Mein System:

CPU: Intel Core i7-2600K
Mainboard: ASUS P8P67 Pro
Grafikkarte: Gainward Nvidia GTX 480
Speicher: G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Soundkarte: Creative X-Fi Xtreme Gamer Fatal1ty Professional Series

WaKükomponenten:

Pumpe: Innovatek HPPS Plus 12V
Radiator: 1x TFC XChanger Triple Radiator 360 & 1x MagiCool SLIM TRIPLE 360 Radiator
CPU Kühler: EK Water Blocks EK-Supreme Acetal
GPU Kühler: EK Water Blocks EK-FC480 GTX - Nickel & EK Water Blocks EK-FC480 GTX Backplate - Nickel plated
P67 Chipsatz: EK-Water Blocks EK-NB/SB 5 Acetal Chipsatzkühler
AGB: EK-Multioption Reservoir 250 Rev.2
Schlauch: Masterkleer Schlauch weiß UV-aktiv
Sonstiges: Innovatek Protect Fertiggemisch

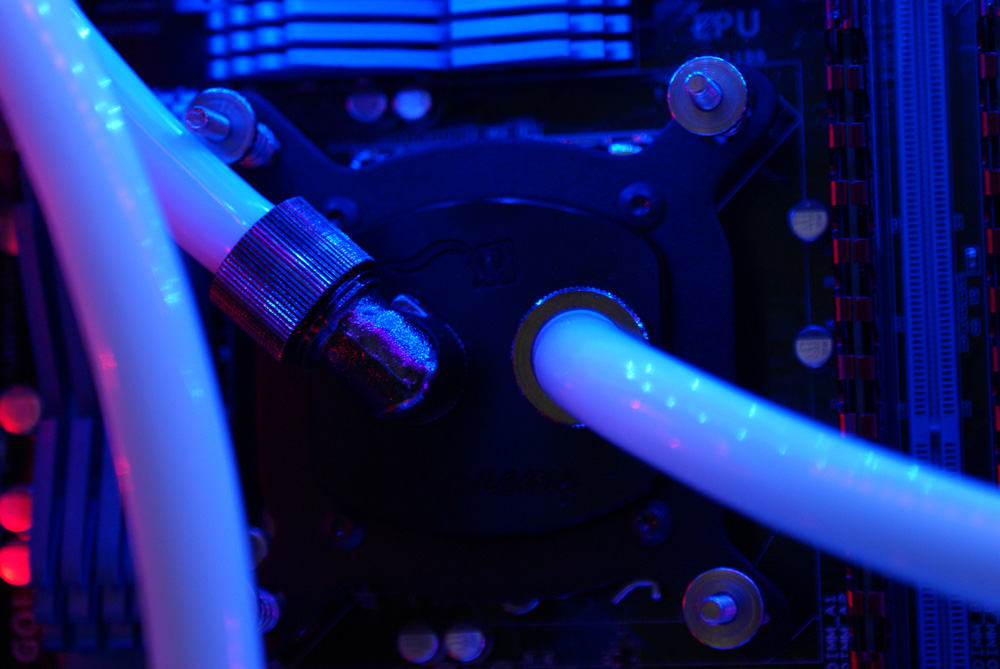

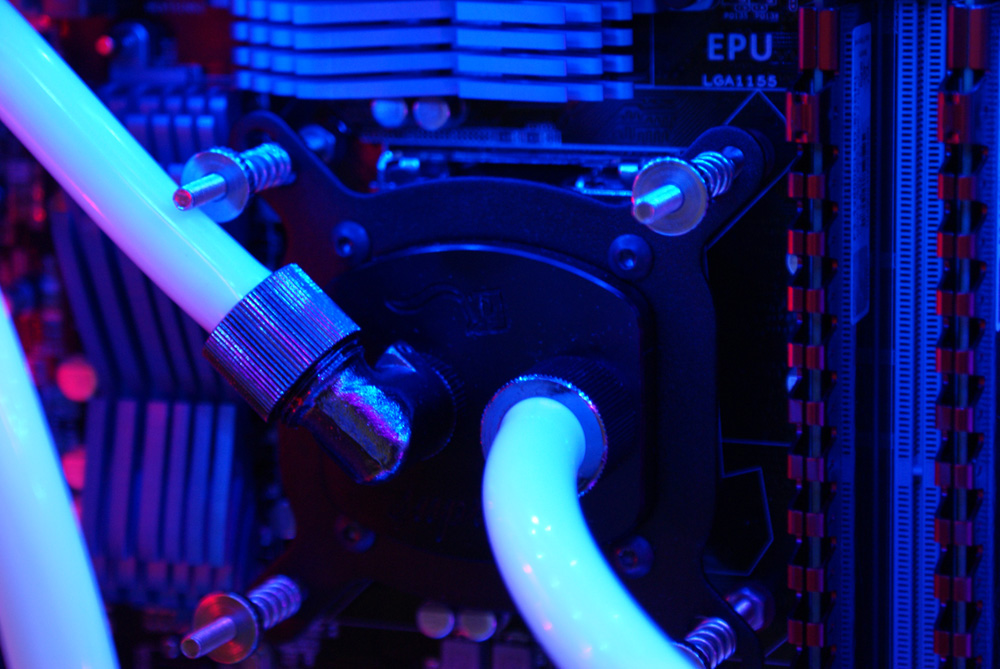

Als erstes musste natürlich die WaKü vom Wasser befreit werden. Das verlief alles reibungslos und dauerte natürlich ein wenig. Als alle Schläuche und alte Komponenten entfernt waren Habe ich mich dem CPU-Kühler gewidmet. Die Sockelhalterung musste getauscht werden und im gleichen Atemzug habe ich mir den Kühler direkt mal von innen angesehen. Der Kühler sah sehr gut von innen aus obwohl er auch schon knapp 2 1/2 Jahre im Einsatz war. Ein paar Ablagerungen waren zwischen den feinen Kühlrippen aber ansonsten bin ich sehr zufrieden mit dem Innovatek Konzentrat. Alles wieder zusammengeschraubt und der CPU-Kühler war wieder einsatzbereit. Habe mir eine schwarze Sockelhalterung für den 1155 Sockel gekauft. Diese passt mehr zum Board und sieht wie ich finde besser aus wie die alte.



Da der Grafikkartenkühler noch super aussah brauchte ich diesen nicht innen säubern. Den AGB musste ich aber innen mal saubermachen da er ein paar, ich will es mal so sagen, Ablagerungen hatte. Es war aber nicht schlimmes.



Damit war die Wasserkühlung überholt und wieder einsatzbereit.

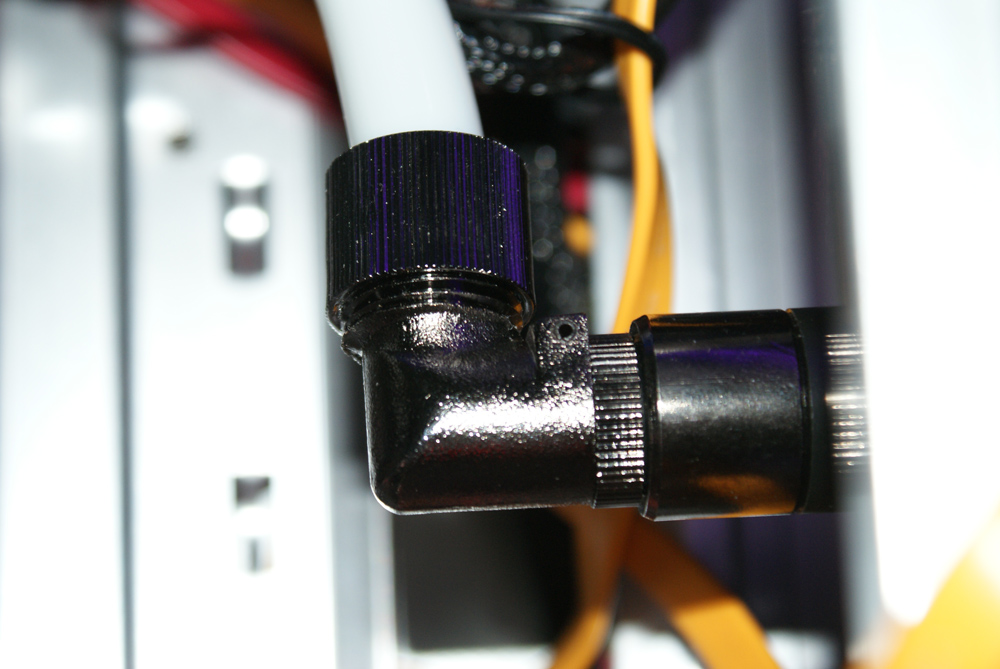

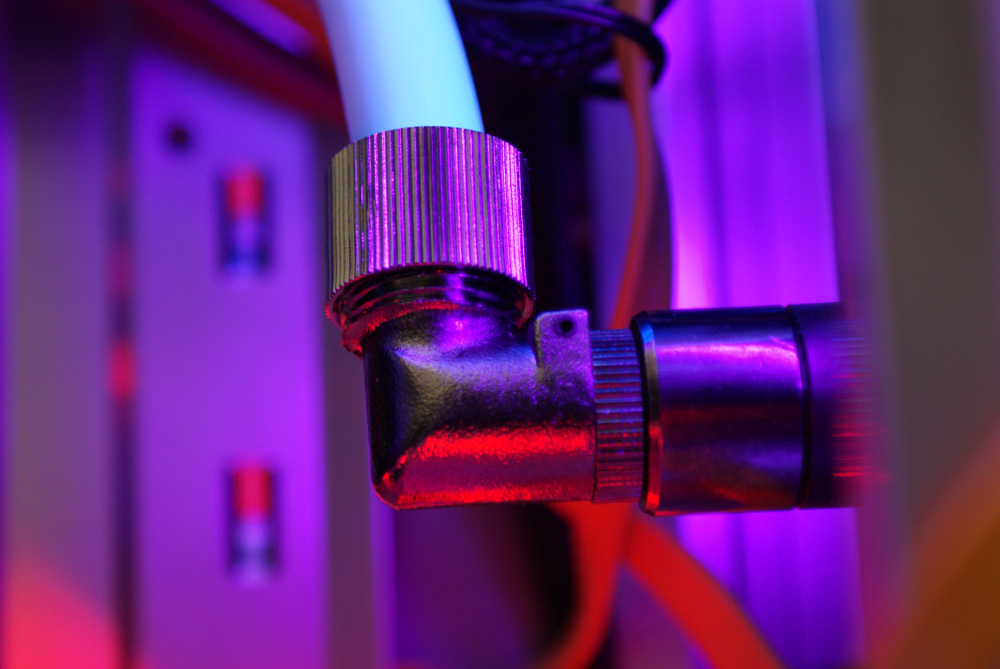

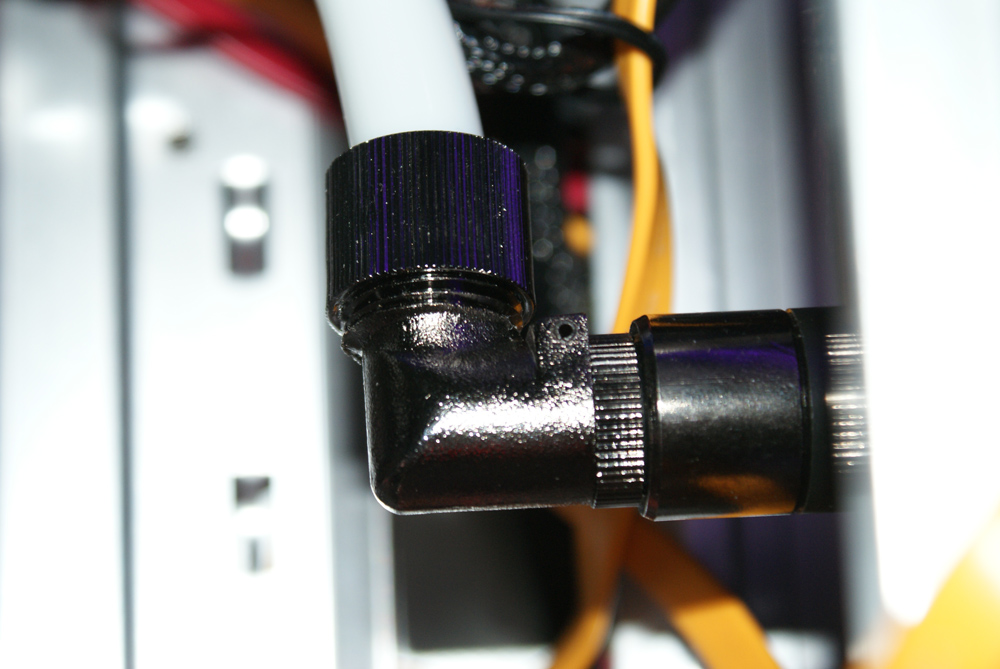

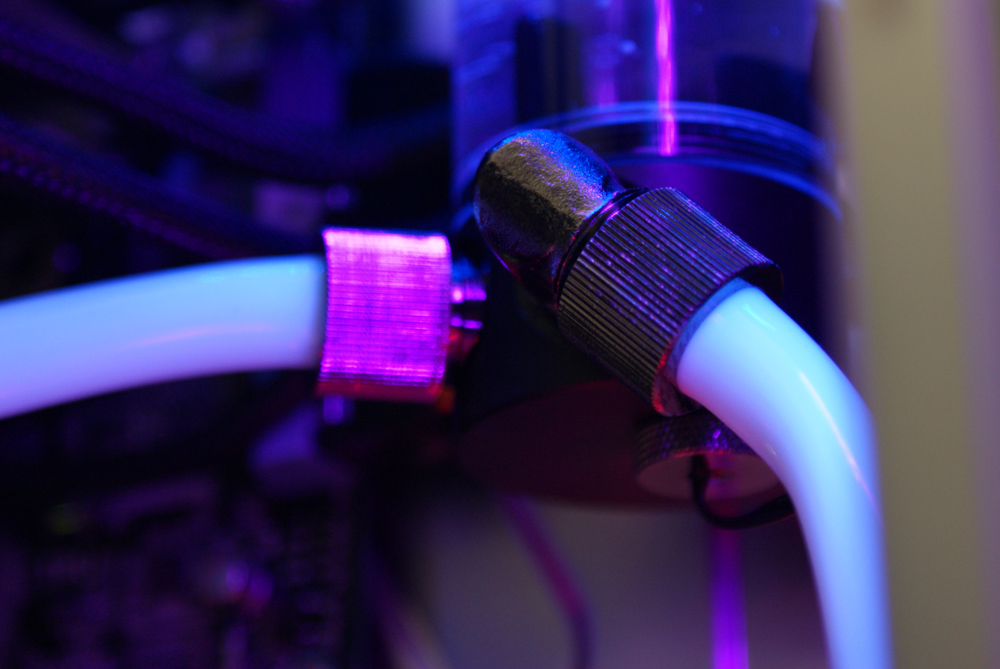

Dann wurden alle Anschlüsse der WaKü getauscht da ich von 10/8 auf 13/10 umgestiegen bin.
Nur dumm das ich nicht richtig gezählt habe und mir zu wenig Anschlüsse bestellt hatte



Naja jetzt musste ne Lösung her zur Abendlichen Stunde. Habe mich dann dazu entschlossen den Chipsatzkühler nicht mit in die WaKü zu integrieren. Den Chipsatzkühler habe ich aber trotzdem schon mit dem Standardkühler getauscht.

Dann habe ich die Board, CPU, Speicher sowie die anderen Komponenten wieder ins Gehäuse gebaut und die Schläuche zugeschnitten und verbaut. Positiv hervorzuheben ist das ich den Schlauch ohne Probleme auch die Anschlüsse bekommen habe. Da waren die Schläuche für die 10/8 wirklich teilweise sehr schwer auf die Anschlüsse zu stecken.

Dann war es soweit und ich konnte den PC wieder in Betrieb nehmen. Wasser aufgefüllt und den PC angemacht und immer wieder schnell Wasser nachgefüllt weil er viel Durst hatte Insgesamt habe ca. 1 Liter reingekippt.

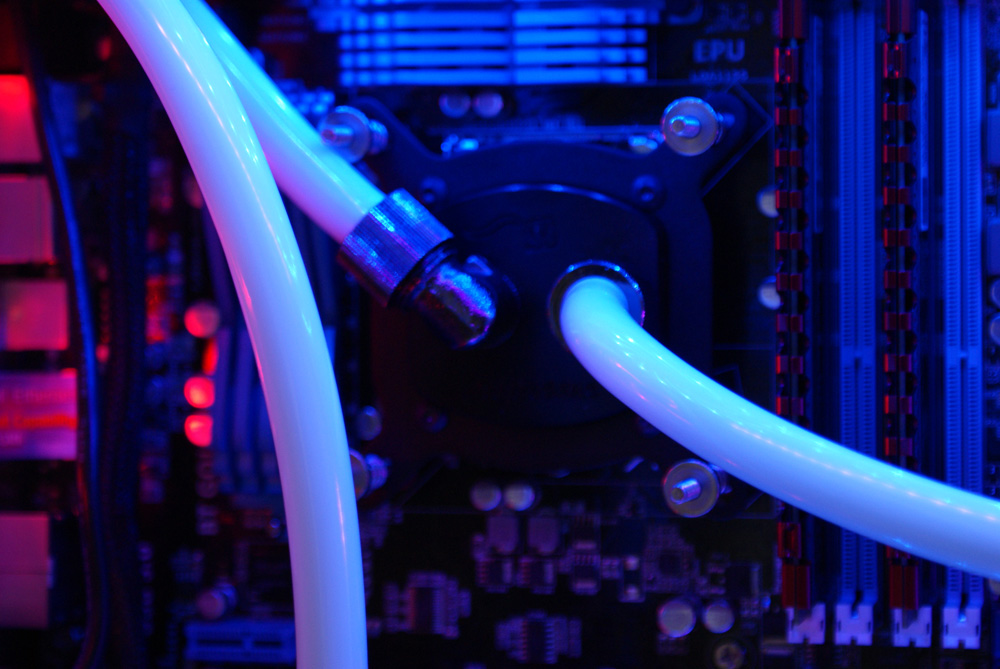

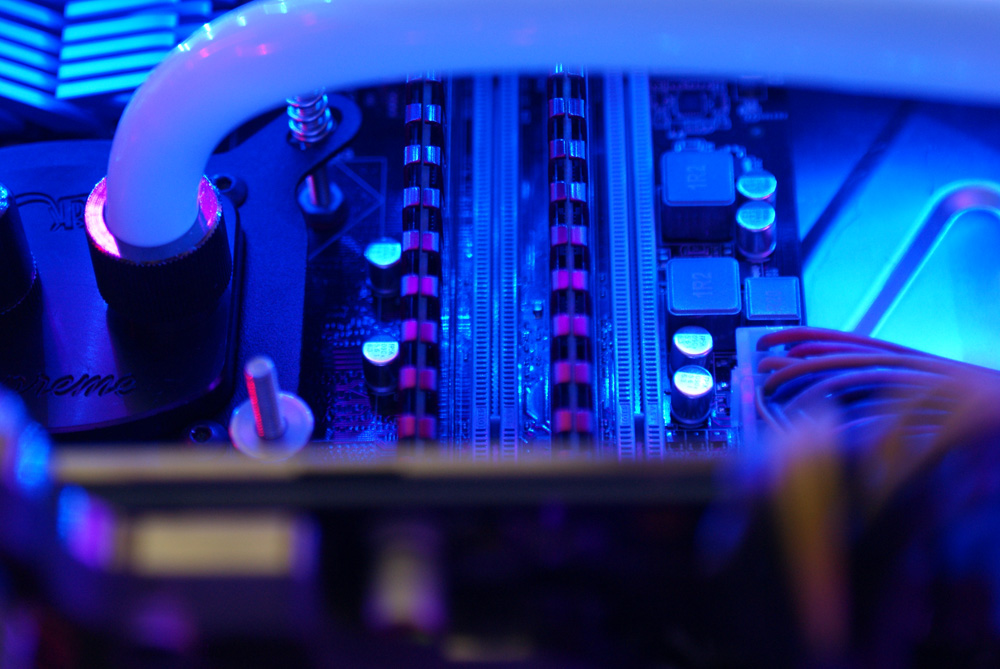

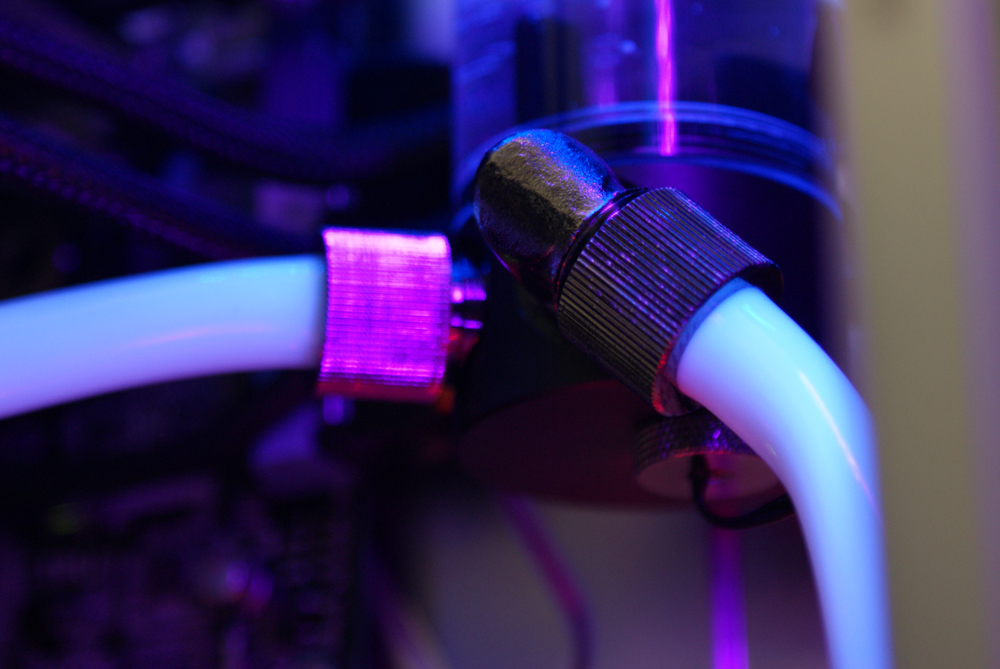

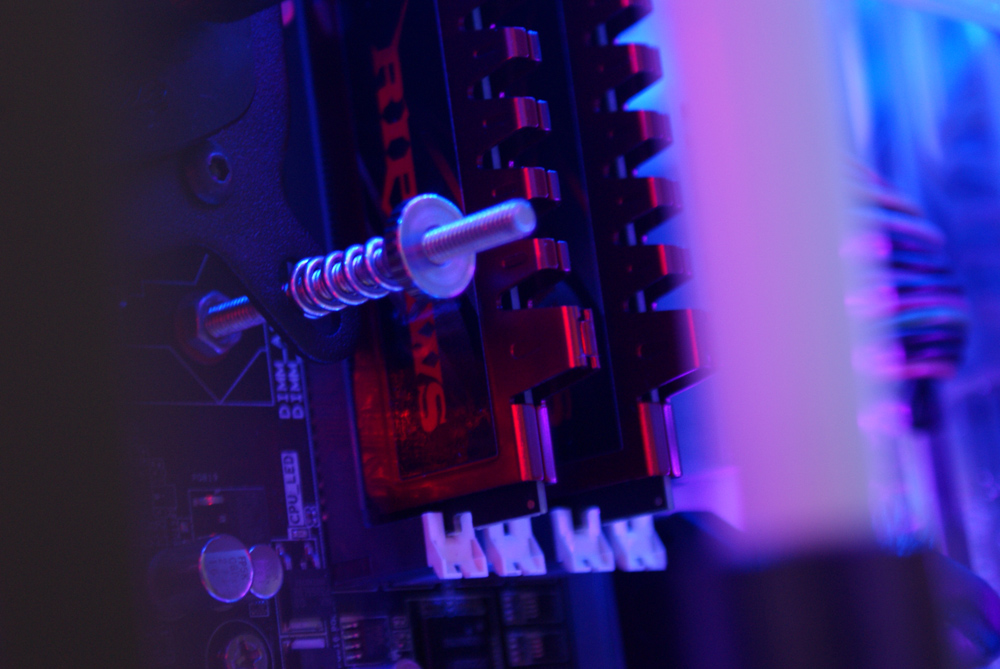

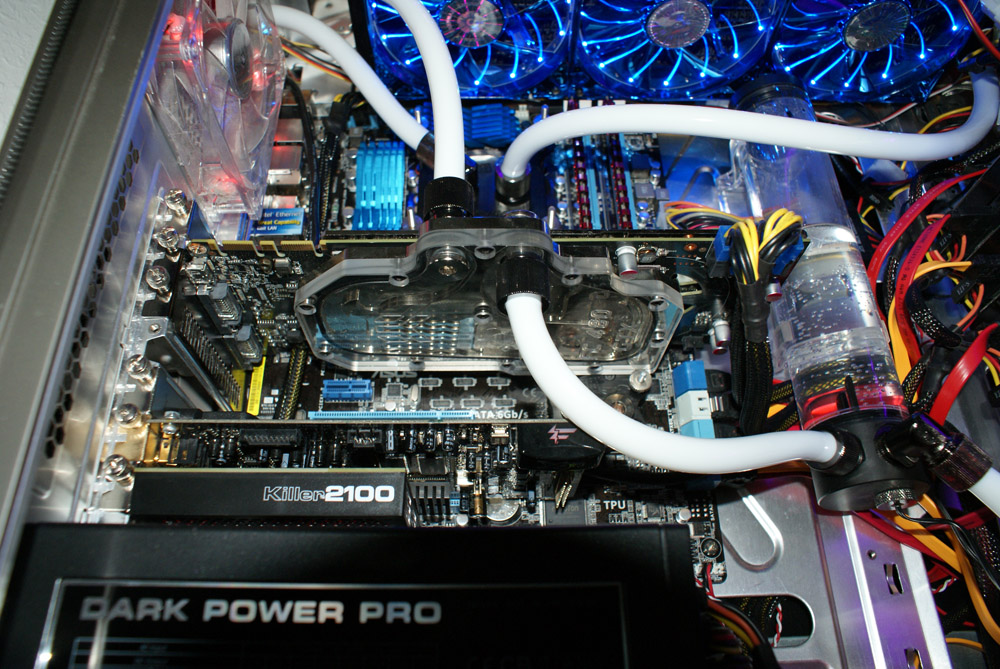

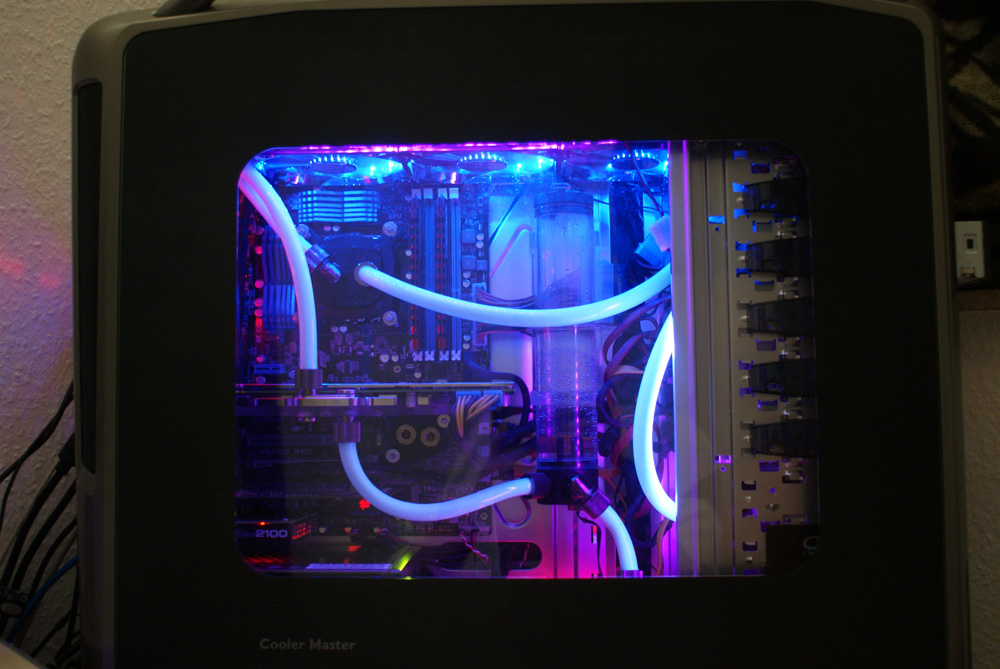

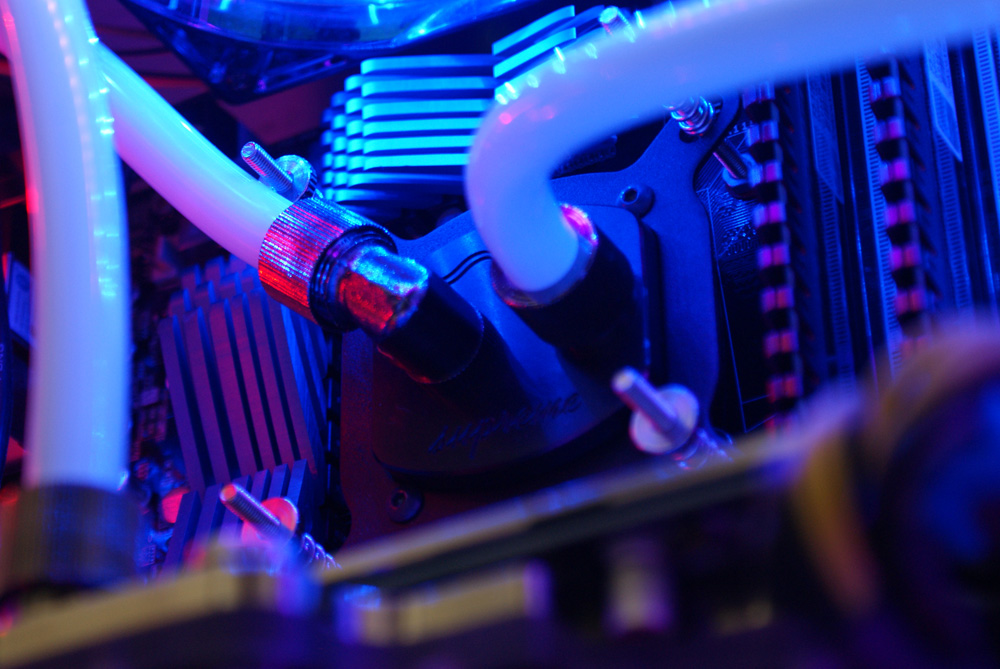

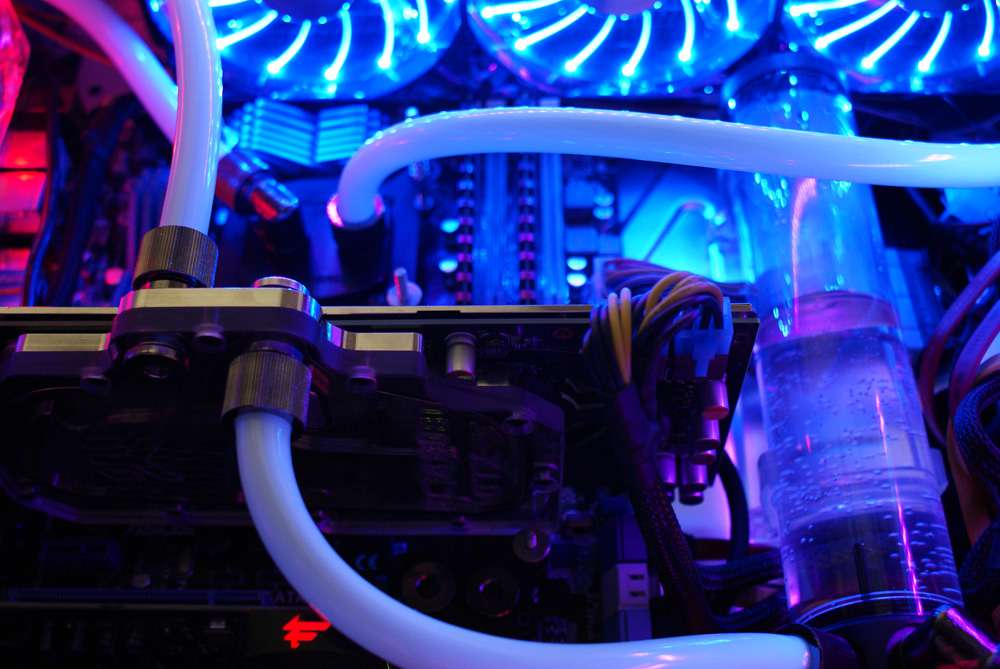

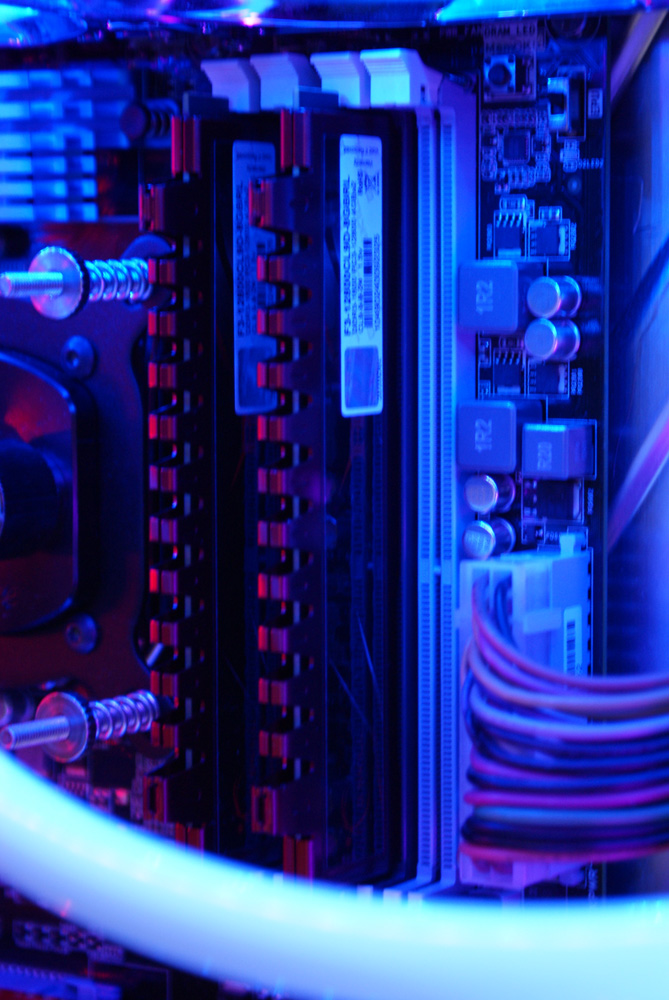

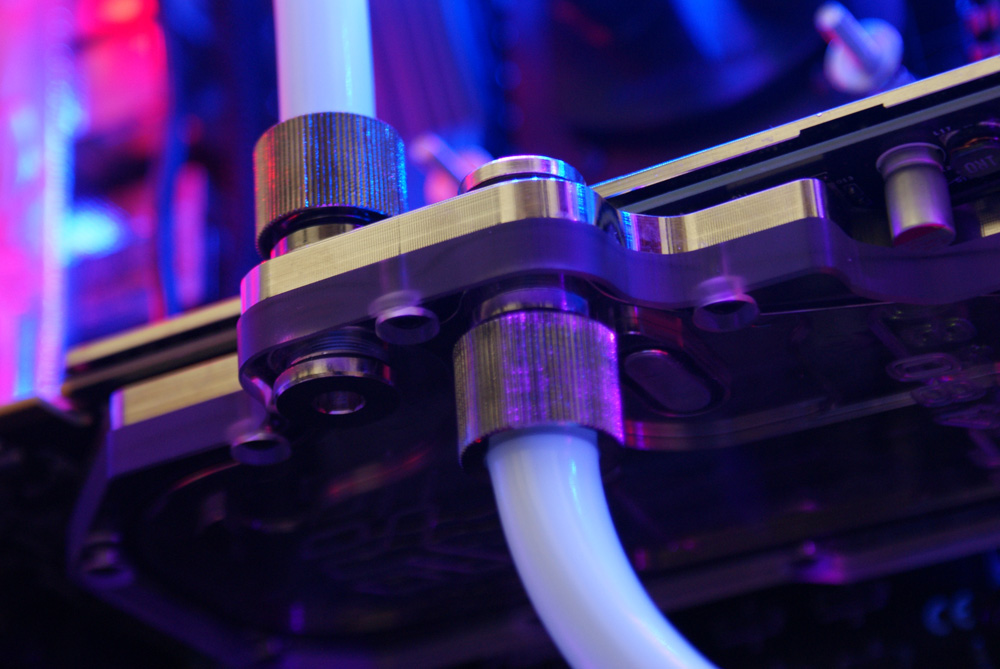

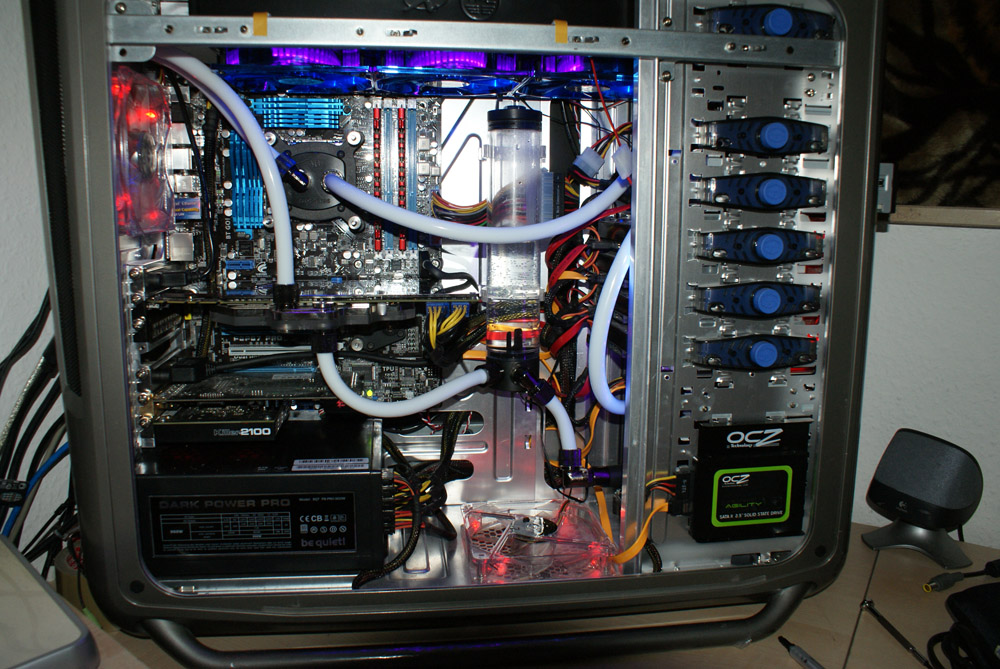

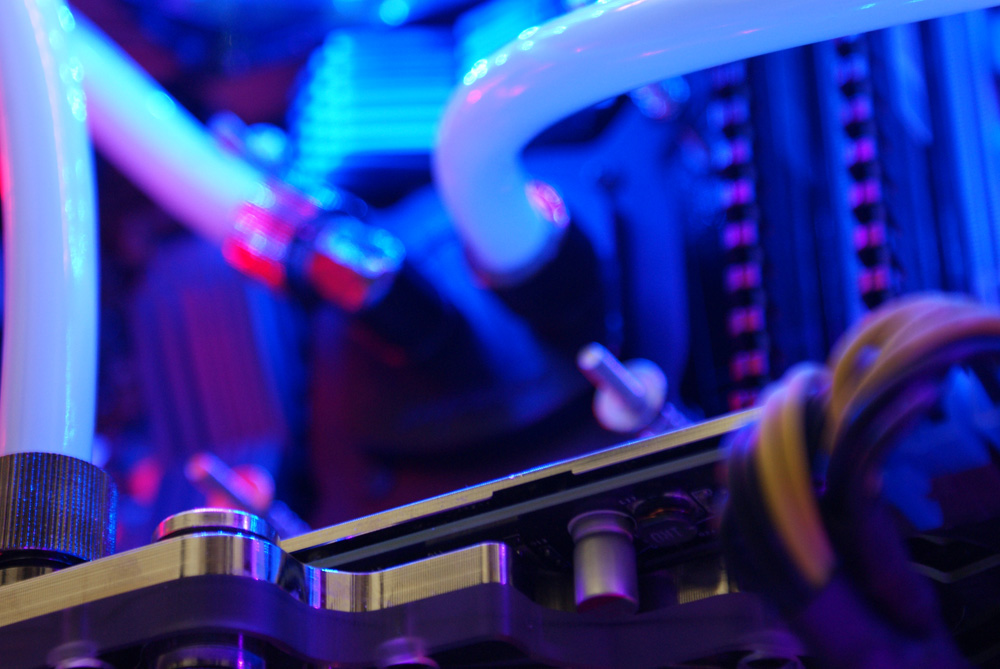

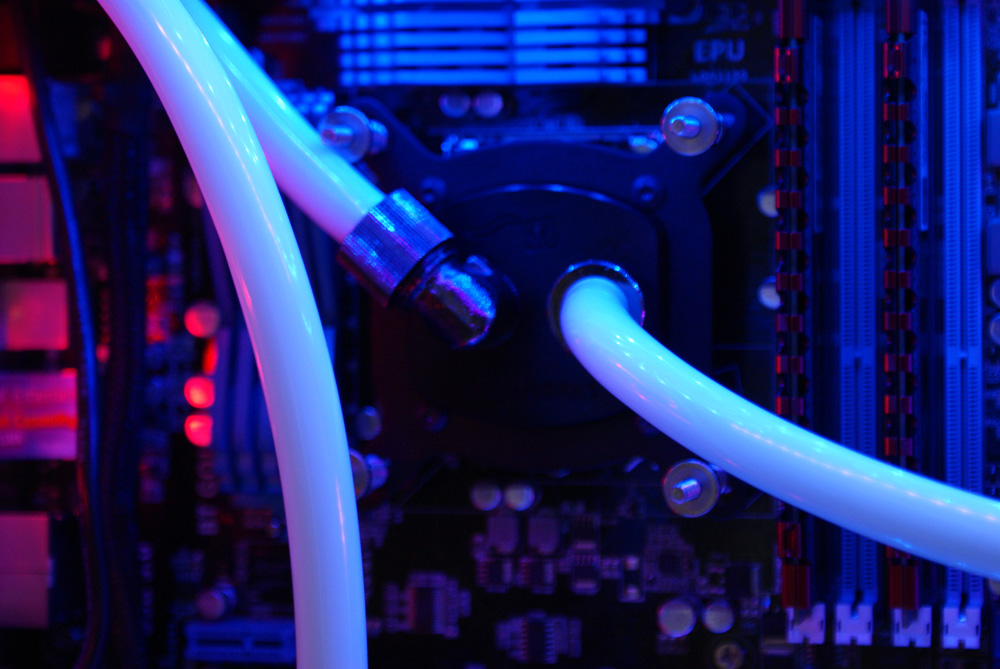

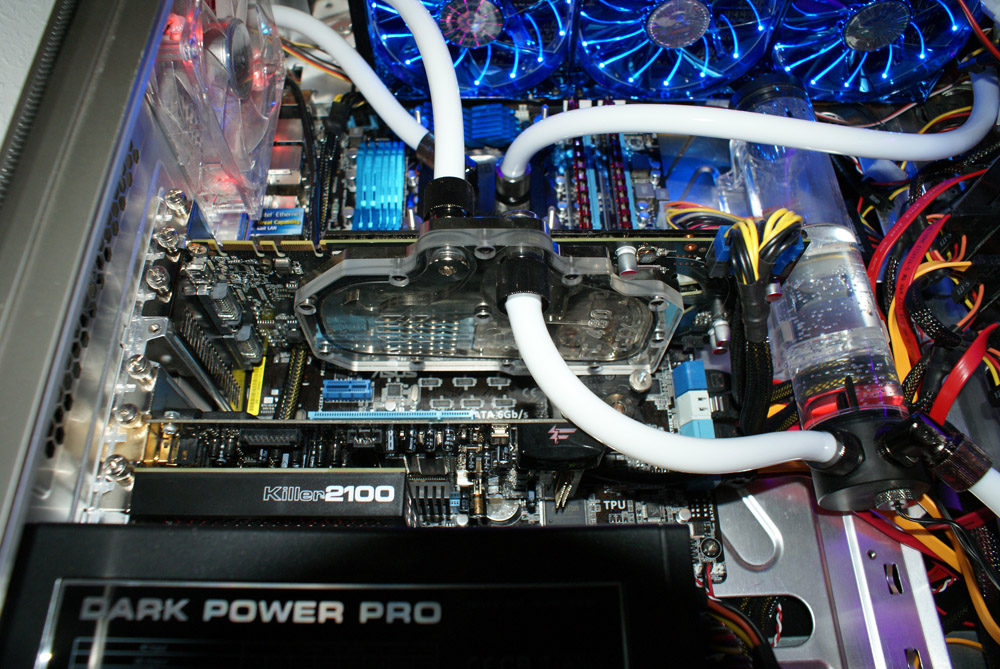

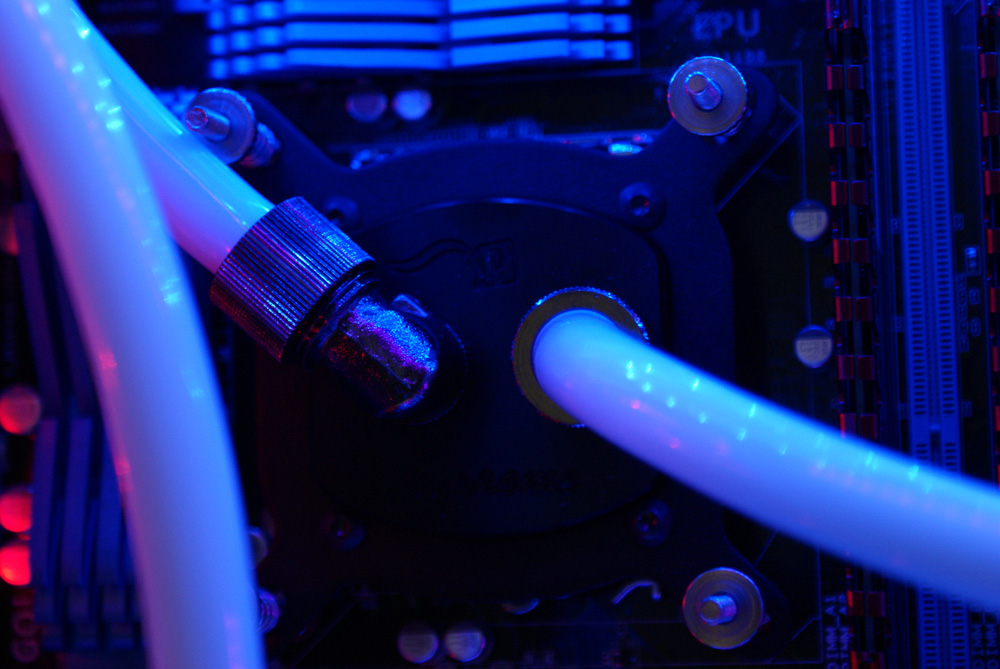

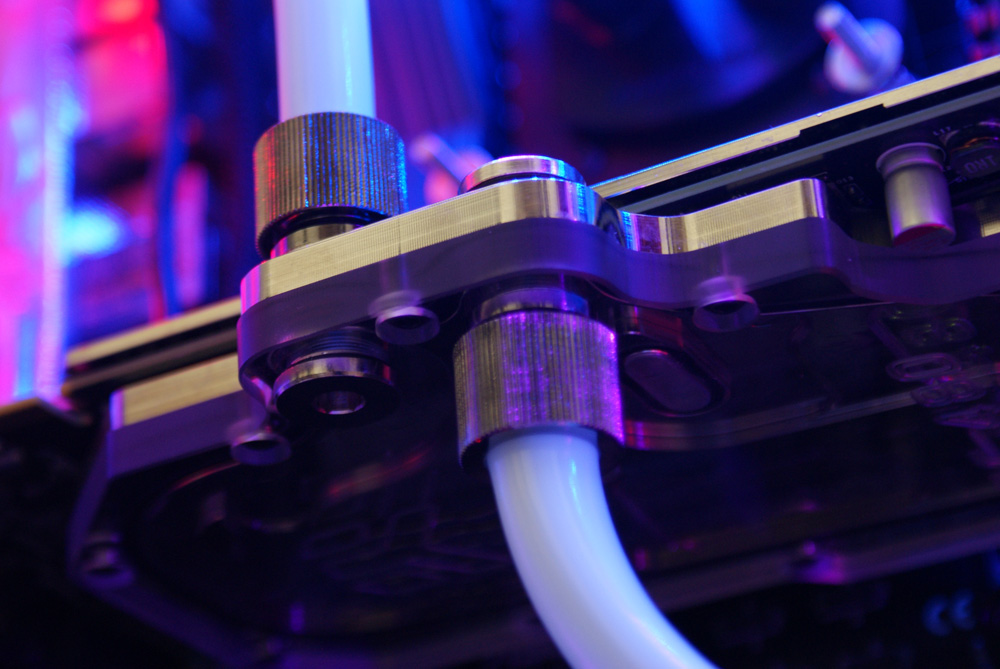

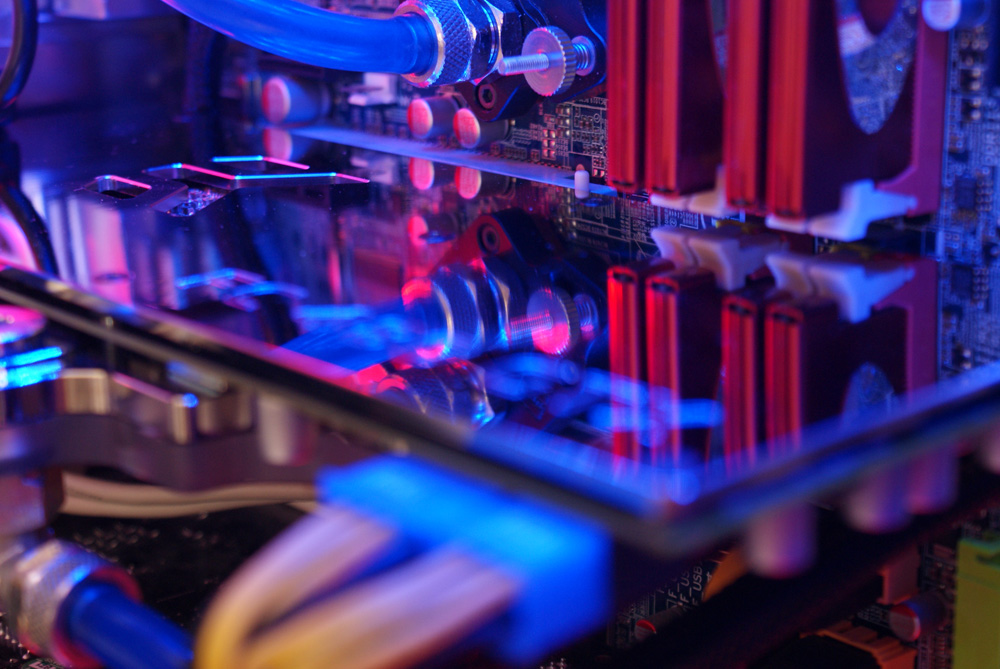

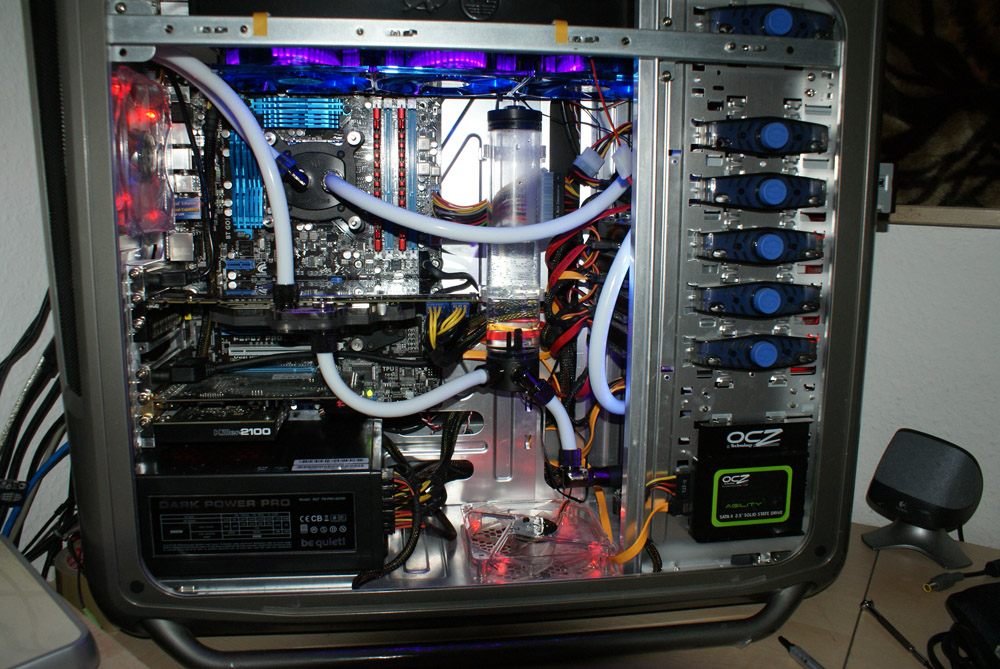

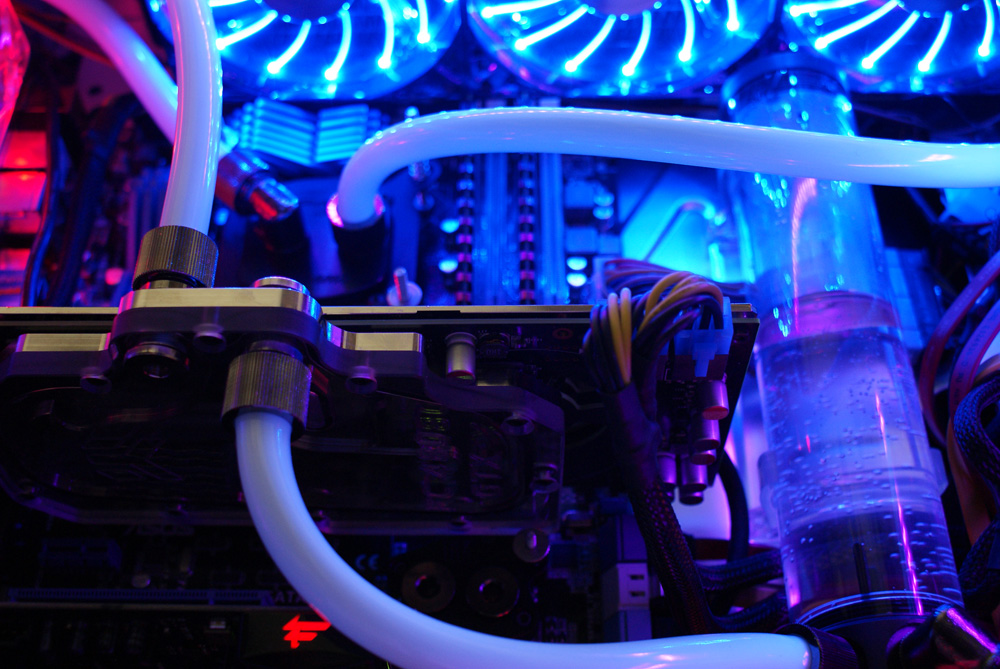

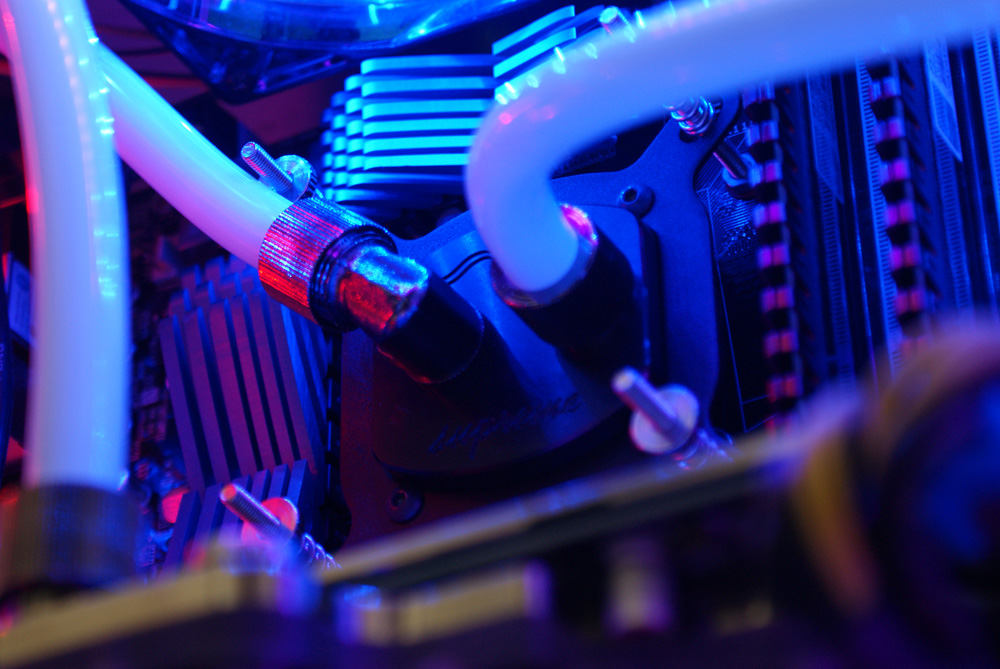

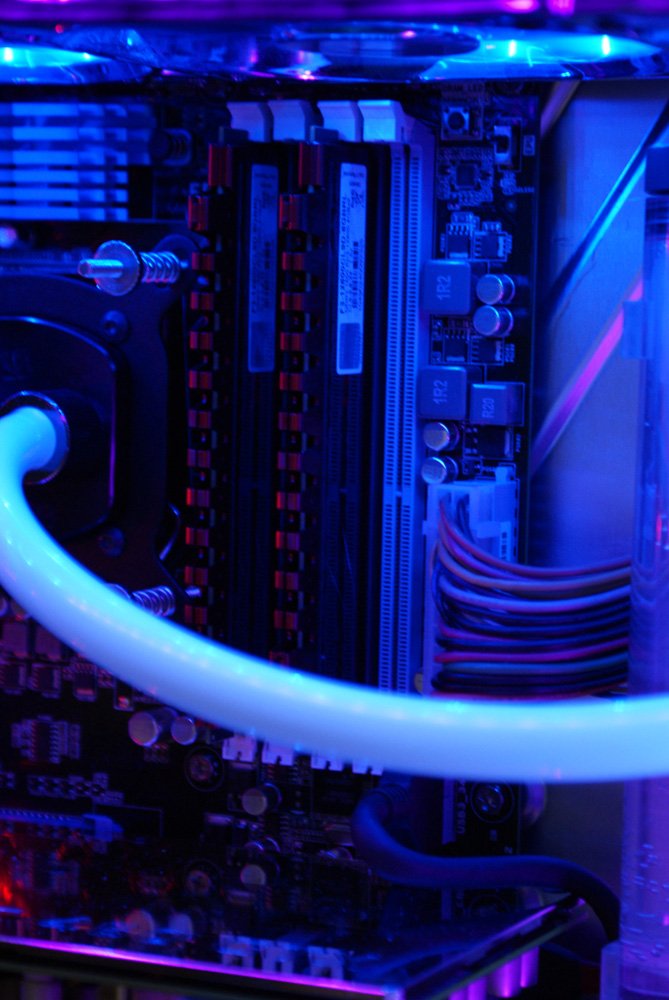

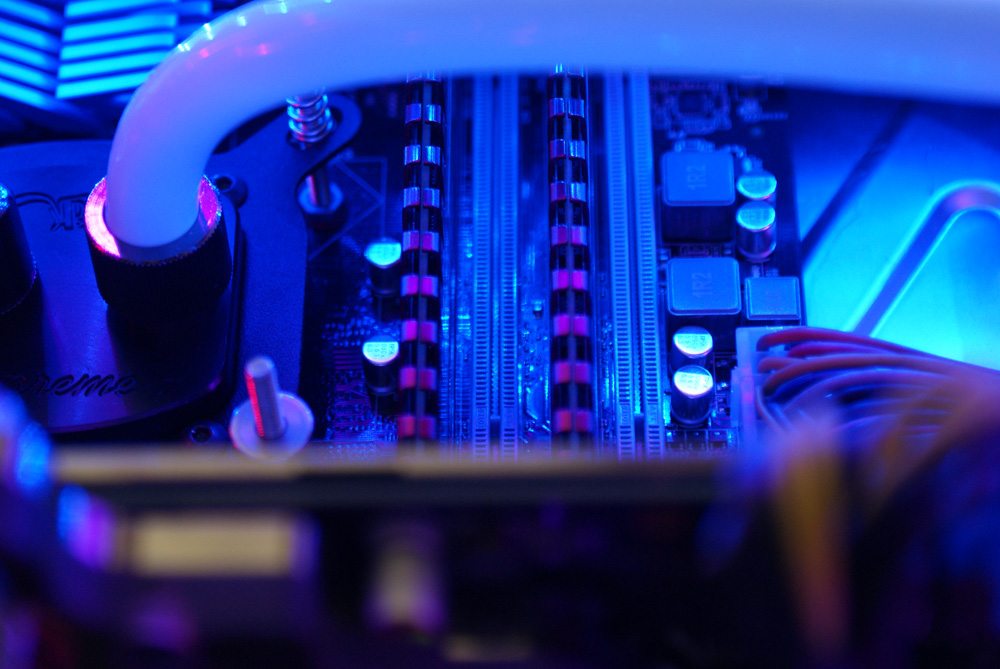

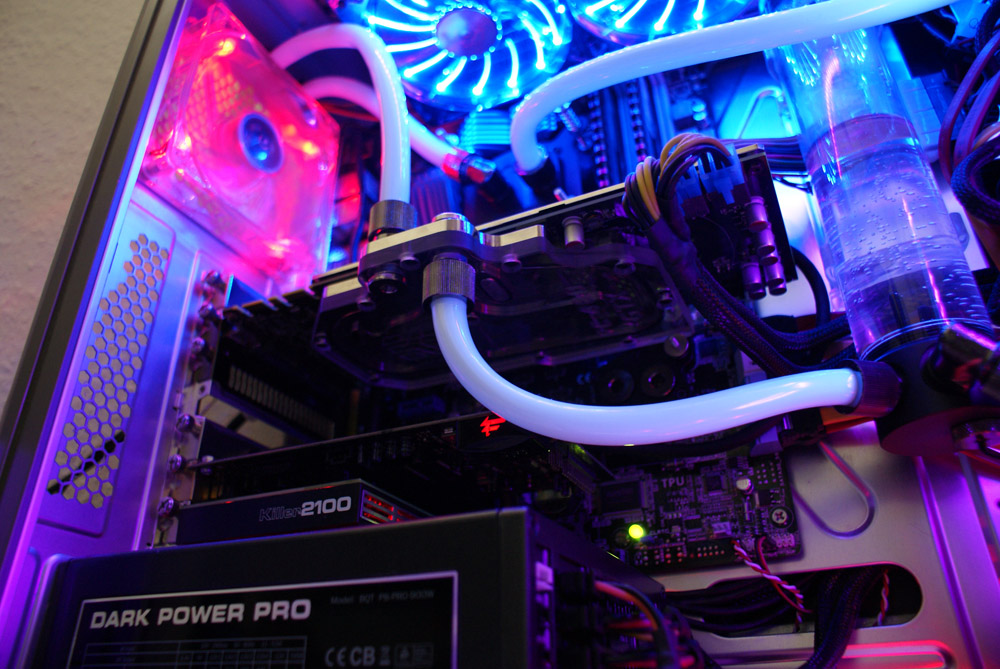

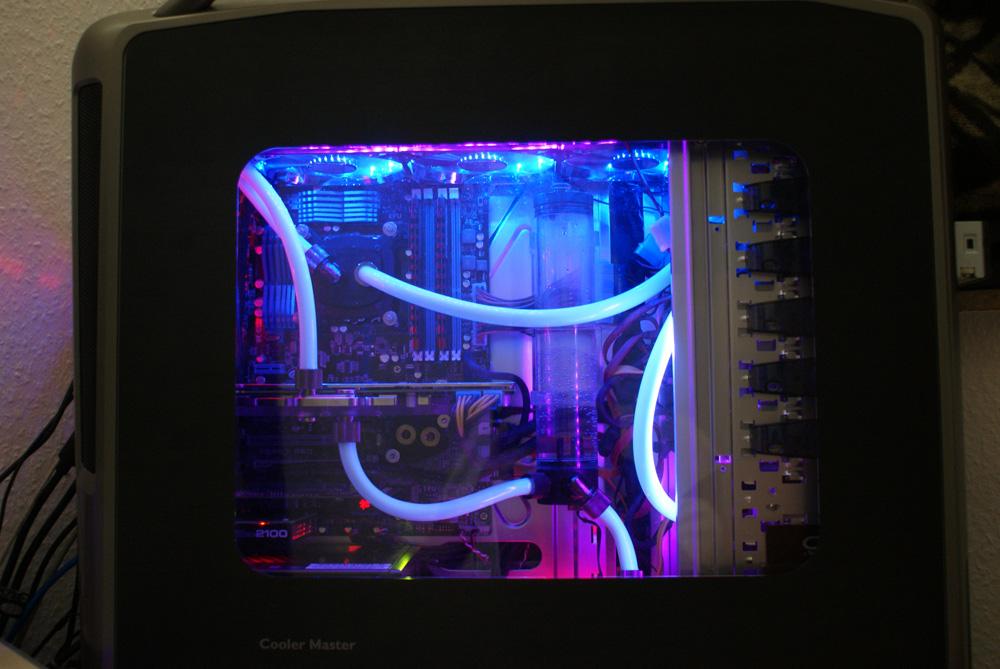

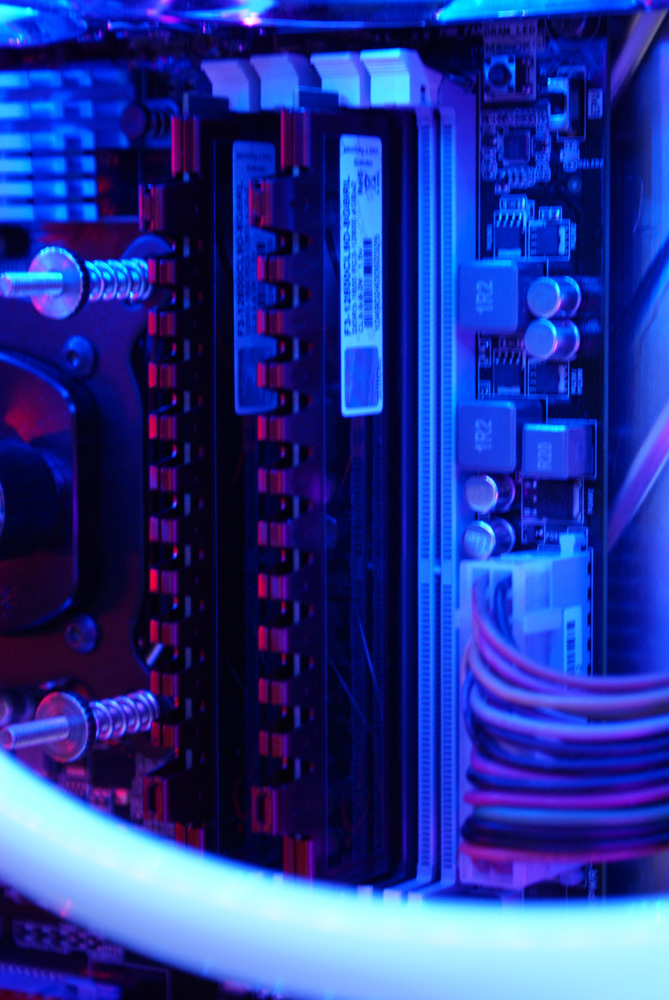

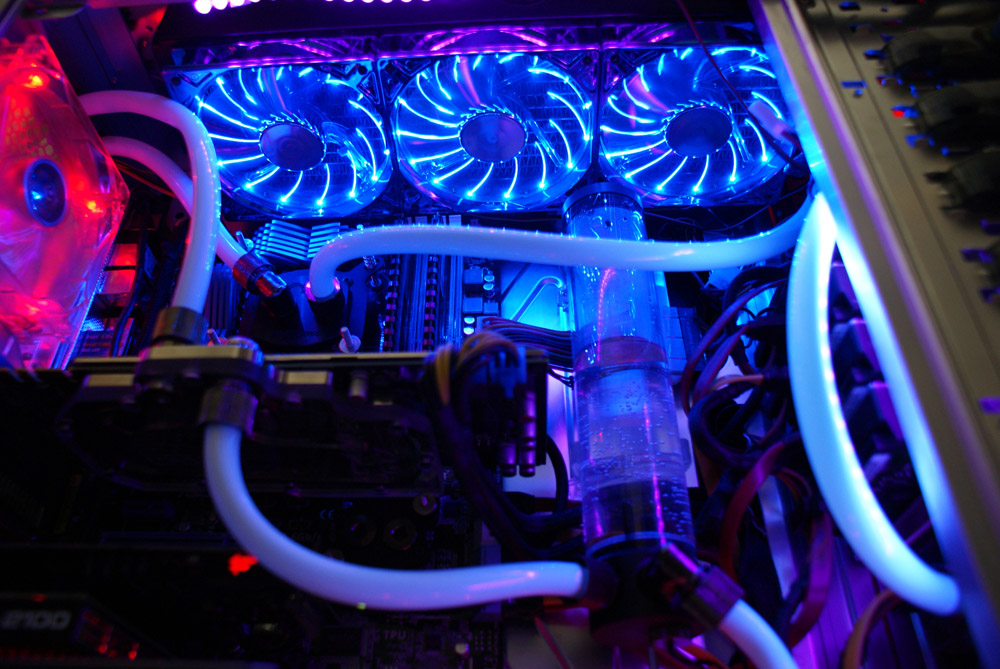

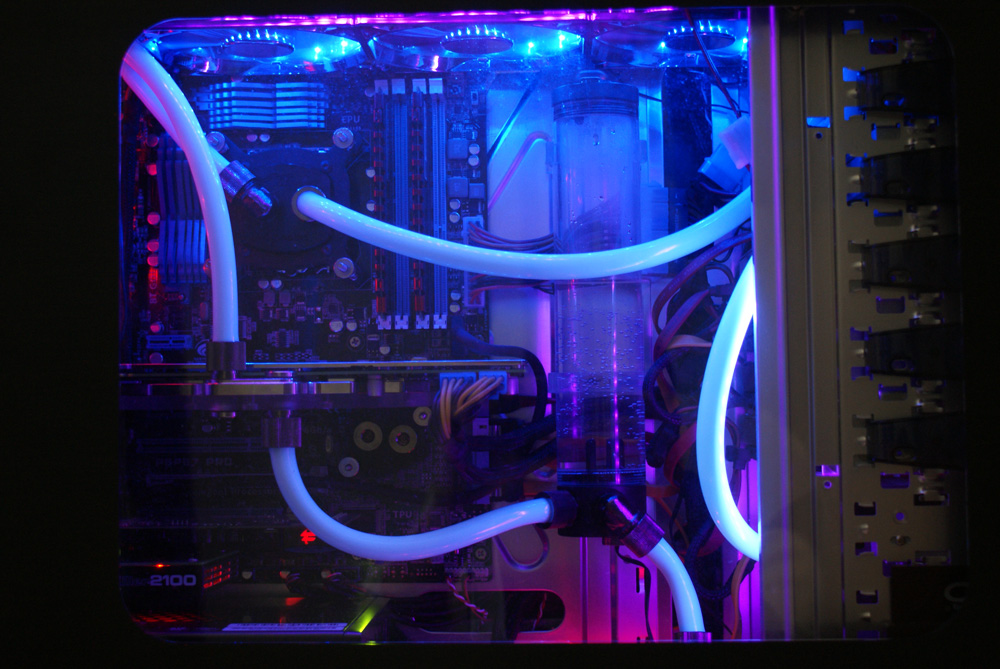

Hier nun noch ein paar Bilder:



[butterhase]

sehr schön, besonders bild 9
einziges manko meiner meinung nach, der blick auf den festplattenkäfig durch das etwas zu weit nach rechts ausgeschnittene fenster



[mai_kee80]

Da kann ich leider nichts machen. Das Seitenteil mit Fenster wird so von Coolermaster angeboten. Hätte mir auch gewünscht das die Festplattenkäfige nicht zu sehen sind.



[nicoc]

... den Käfig könnte man Schwarz anmalen (natürlich per Sprühdose) mit glänzend oder matt (wobei matt den Käfig eher aus dem Blickfeld rückt)?
