Mainboard brennt durch beim starten des PCs

[justin.hgm]

Hallo Liebes Forum,

der Titel klingt evt etwas verwirrend aber jetzt erstmal zum Problem.

Asrock H110 DVS R3.0
Intel G4600
8 GB Crucial 2133 Mhz one stick
Xilence 350W
KFA 2 GTX 1050 TI

Als ich den PC eines Tages gestartet habe, habe ich nichts weiteres als einen Blackscreen bekommen. Ich habe den PC wieder auseinandergebaut und habe bemerkt, dass eine Leitung auf der Rückseite des Mainboards hervorgehoben ist. Es scheint als wäre diese durchgebrannt aus irgendeinen Grund. Folgend habe ich mir das Mainbaord erneut besorgt und es ist 1:1 dasselbe passiert an genau der selben Stelle. Die LEitung, die durchgebrannt ist befidnet sich neben der CPU auf der Rückseite des Mobos. Woher kann das kommen?Ist das Netzteil kaputt? Alle Lüfter drehen sich auch noch. P.S: Ich kann zu dieser Frage keine Bildanhänge bieten.

Danke für alle Antworten

LG Justin



[Sithys]

Hast Du eventuell Fotos vom Schaden?



[justin.hgm]

Hast Du eventuell Fotos vom Schaden?

leider nicht. Es sieht wie eine Kupferverbindung aus



[BFF]

Ein Foto ist doch easy gemacht und hier bei CB gepostet.



[ferris19]

Ich denke ohne Bilder wird es schwer sein, dir hier zu helfen.



[justin.hgm]

Ein Foto ist doch easy gemacht und hier bei CB gepostet.

Habe das Mainbaord nicht hier ist schon eine Weile her mache das für einen Kumpel. Ich gucke ob ich im Internet ein Bild davon finde



[ferris19]

Wir wollen nicht eins aus dem Internet, sondern das angeblich "durchgebrannte" sehen.



[justin.hgm]

Ergänzung (23. April 2020)

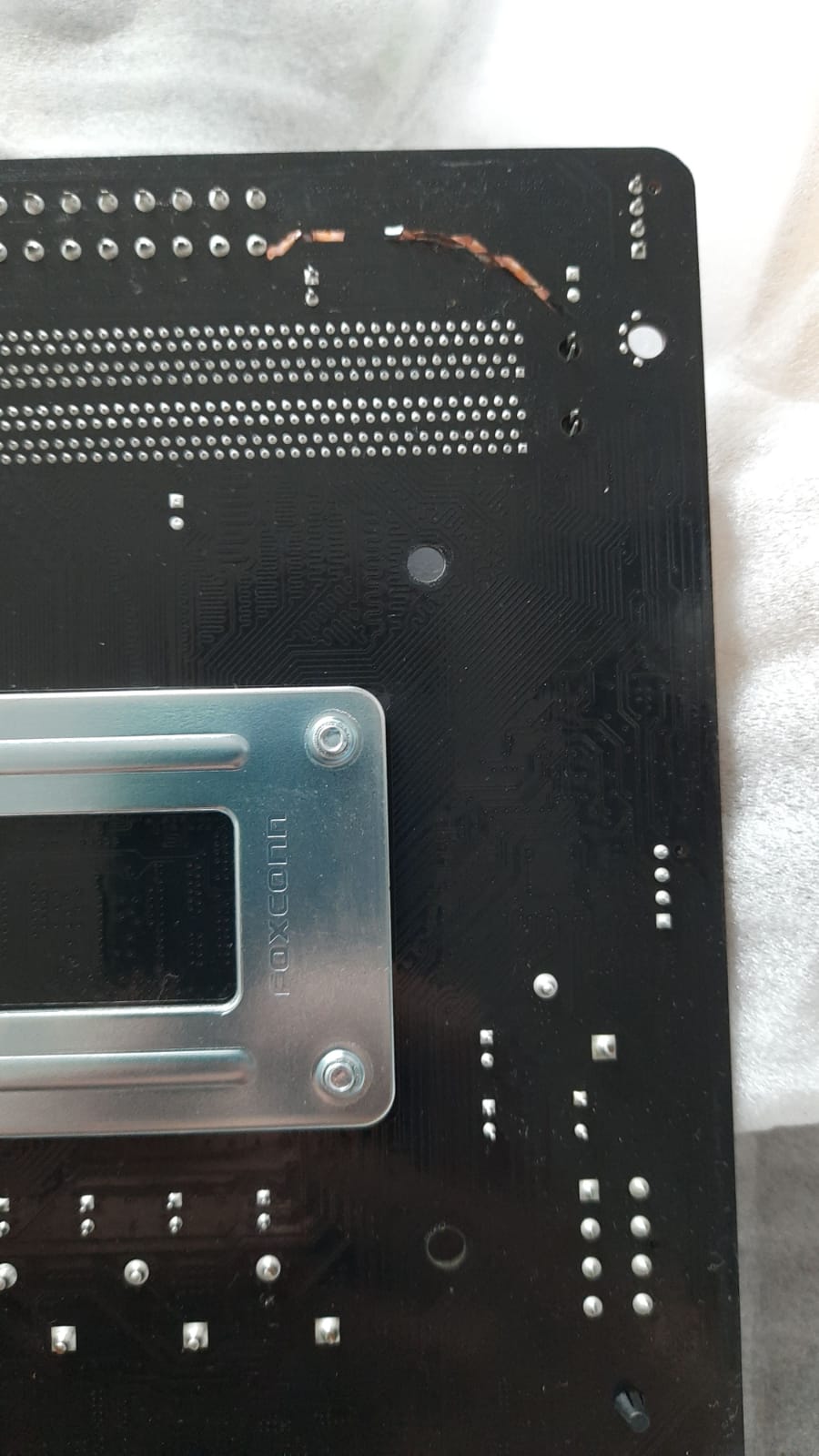

Das ist das Originalbild, konnte es doch schnell organisieren



[KnolleJupp]

Mach ein Foto davon!

Das kann mehrere Ursachen haben.
Mainboard ab Werk defekt/beschädigt.
CPU defekt.
Arbeitsspeicher defekt.
Arbeitsspeicher harmoniert nicht mit dem Mainboard/BIOS-Einstellungen.
Mainboard fehlerhaft eingebaut, falsche/zu viel Abstandhalter usw.
Netzteil defekt.
Kurzschluss durch Berührung von anderen Metallteilen z.B. des Gehäuses.
Usw.



[justin.hgm]

Mach ein Foto davon!

Das kann mehrere Ursachen haben.
Mainboard ab Werk defekt/abgeschlagen.
CPU defekt.
Arbeitsspeicher defekt.
Arbeitsspeicher harmoniert nicht mit dem Mainboard/BIOS-Einstellungen.
Mainboard fehlerhaft eingebaut, falsche/zu viel Abstandhalter usw.
Netzteil defekt.
Kurzschluss durch Berührung von anderen Metallteilen z.B. des Gehäuses.
Usw.

Foto ist bereits hochgeladen



[THE_P4IN]

Foto ist bereits hochgeladen

Ich kenne solche Schadbilder beruflich. Das spricht für einen Überspannungsschaden.

Die dargestellten Durchkontaktierungen samt Pins gehören zum 24pin ATX? Wenn ich mich bei der Pinbelegung nicht vertue, sollte das ein Massepin sein, was dann für einen Kurzschluss spricht.



[KnolleJupp]

Ich würde vermuten das das alte und sehr minderwertige Netzteil Modell Chinaböller zumindest eine Teilschuld trägt.
Das würde ich schon mal definitiv entsorgen.

Das spricht für einen Überspannungsschaden.

Ja, genau. Die Leitung ist praktisch aufgeplatzt.



[justin.hgm]

Ich kenne solche Schadbilder beruflich. Das spricht für einen Überspannungsschaden.

Die dargestellten Durchkontaktierungen samt Pins gehören zum 24pin ATX?

also nehme ich an. dass es daran liegt, da das ersatz mobo genau an der selben stelle den selben schaden hatte



[KnolleJupp]

Wirf das Netzteil bitte weg. Und kauf dir ein vernünftiges neues.
Das wäre jedenfalls meine erste Handlung.

Da reicht z.B. ein
be quiet! Pure Power 11 CM 400W https://geizhals.de/be-quiet-pure-power-11-cm-400w-atx-2-4-bn296-a1910254.html



[THE_P4IN]

also nehme ich an. dass es daran liegt, da das ersatz mobo genau an der selben stelle den selben schaden hatte

Nicht unbedingt. Das wäre zwar möglich, aber höchst unwahrscheinlich. Ist das der 24pin ATX? In welche Richtung zeigt die Rastnase, in Richtung Boardinnenseite?



[justin.hgm]

Nicht unbedingt. Das wäre zwar möglich, aber höchst unwahrscheinlich. Ist das der 24pin ATX? In welche Richtung zeigt die Rastnase, in Richtung Boardinnenseite?

Nach aussen, so wie es sich gehört bei dem mobo



[KnolleJupp]

Mainboard:
https://www.asrock.com/mb/photo/H110M-DVS R3.0(L2).png

Der Pin von dem der Schaden auszugehen scheint ist +3,3V.



[justin.hgm]

Mainboard:
https://www.asrock.com/mb/photo/H110M-DVS R3.0(L2).png

Der Pin von dem der Schaden auszugehen scheint ist +3,3V.

also das Netzteil gibt zu viel Spannung ab?



[THE_P4IN]

Mainboard:
https://www.asrock.com/mb/photo/H110M-DVS R3.0(L2).png

Der Pin von dem der Schaden auszugehen scheint ist +3,3V.

Du hast Recht, ich hatte den Stecker anders herum vermutet.

Dann neues Netzteil besorgen, oder hast du die Möglichkeit Spannungen zu messen bzw. auf Durchgang?



[justin.hgm]

Du hast Recht, ich hatte den Stecker anders herum vermutet.

Dann neues Netzteil besorgen, oder hast du die Möglichkeit Spannungen zu messen?

Die Möglichkeit habe ich leider nicht
