** PCIe-Stromstecker am Pure Power 11 FM

[Seppli]

Guten Tag liege Com.

wir bauen gerade ein neues Netzteil ein. Das BeQuite PurePower 11 FM 1000Watt.
Dort ist ein PCIe-Stecker, welcher mit 2 Sternen markiert ist. Dort steht auch 2 mal "12 V" an den einem Steckerplatz.
Bei den anderen PCIe-Steckplätzen sind keine Sternchen und nur einmal "12 V" pro Stecker.

Weiß jemand, was es mit diesem **-PCIe-Stecker zu tun hat?



[Humptidumpti]

Nur mal so. Was sagt denn das Handbuch dazu?



[Seppli]

Das wissen wir nicht. Wir haben so jetzt erstmal nichts dazu gefunden. Das Internet sagt auch nicht viel dazu.



[MortyMcFly]

Auf Seite 50 im Handbuch ist in der Grafik zu sehen, dass der Anschluss mit 2 Sternchen für das Doppel-PCIE-Kabel gedacht ist.

https://www.bequiet.com/admin/Image...g=2&force=true&download=true&omitPreview=true



[Deathangel008]

@Seppli:
wirklich nicht?

der so markierte anschluss hängt an 12V1 und 12V2. steht aber auch dran. für den das ebenfalls zumindest in der anleitung markierte kabel nutzen bei dem sich die kabelstränge direkt am NT-seitigen anschluss trennen.



[bart0rn]

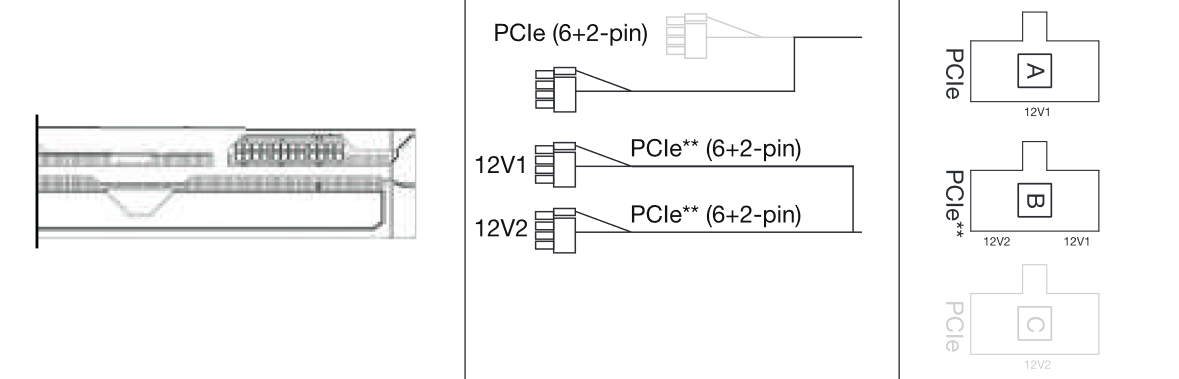

In die Buchsen ohne Stern gehört das obere Kabel
In die ** Buchse gehört das ** Kabel (untere Kabel)

Das Bild wär dann auch wie du deine 3080 Suprim anstecken sollst.

Ergänzung (19. November 2022)

Wir haben so jetzt erstmal nichts dazu gefunden.

Dann habt ihr das Handbuch nicht angeschaut =)



[Seppli]

Ah Mist. Wir haben nur bei den deutschen Sachen geguckt. Das Bild ist ganz am Ende separat. Sorry
