Platzmangel bei Grafikkarte

[20cm]

[Bitte fülle den folgenden Fragebogen unbedingt vollständig aus, damit andere Nutzer dir effizient helfen können. Danke! ]

1. Nenne uns bitte deine aktuelle Hardware:
(Bitte tatsächlich hier auflisten und nicht auf Signatur verweisen, da diese von einigen nicht gesehen wird und Hardware sich ändert)

• Prozessor (CPU): … Ryzen 7 5800X
• Arbeitsspeicher (RAM): … 16GB DDR4 Corsair LPX
• Mainboard: …

• MSI B450-A PRO MAX​

• Netzteil: … 500 Watt Thermaltake
• Gehäuse: … MSI Gungir
• Grafikkarte: … GTX 970
• HDD / SSD: … M2. NVME Kingston A2000
• Weitere Hardware, die offensichtlich mit dem Problem zu tun hat(Monitormodell, Kühlung usw.):

2. Beschreibe dein Problem. Je genauer und besser du dein Problem beschreibst, desto besser kann dir geholfen werden(zusätzliche Bilder könnten z.b. hilfreich sein):

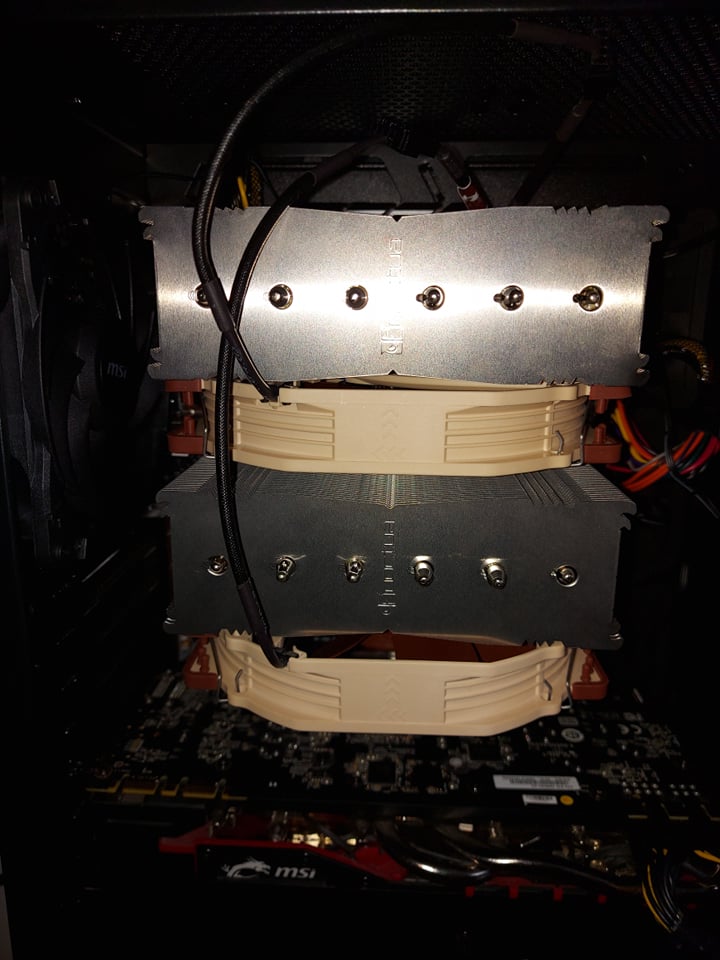

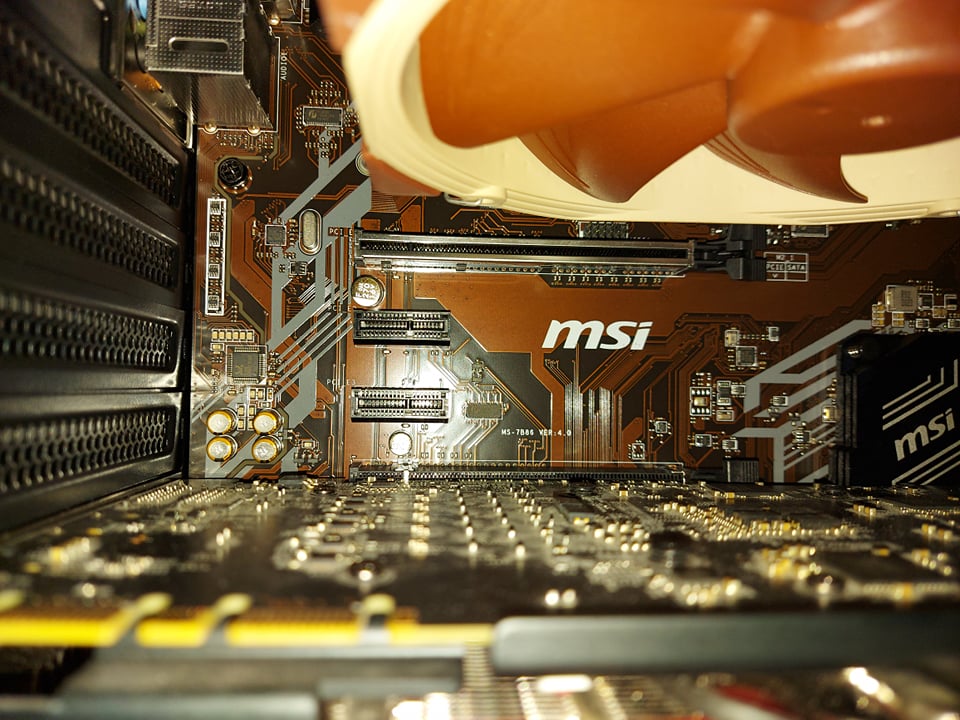

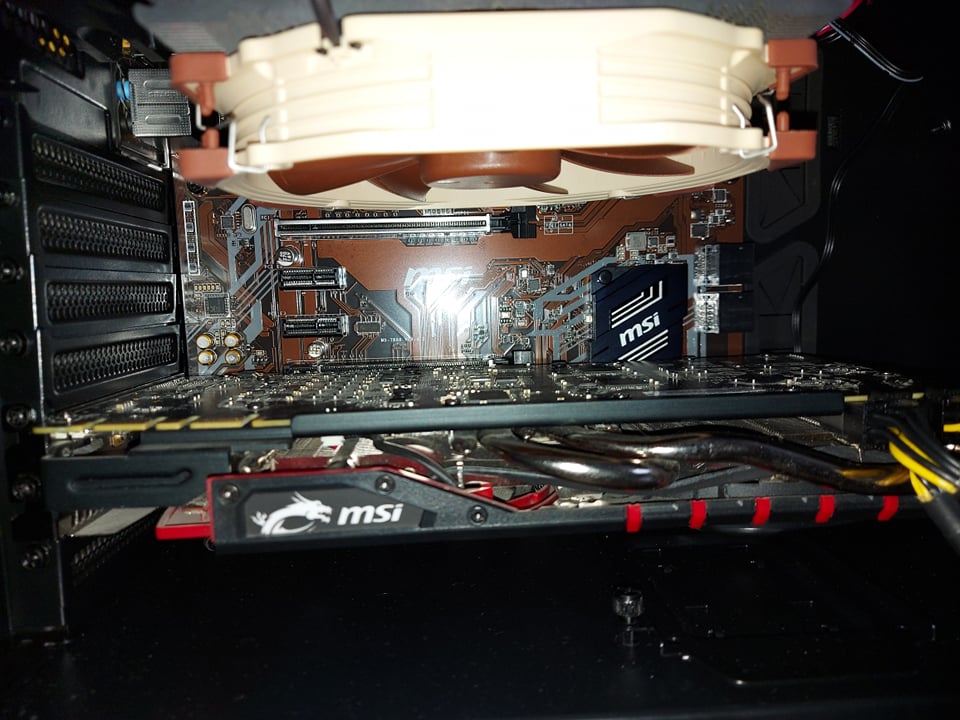

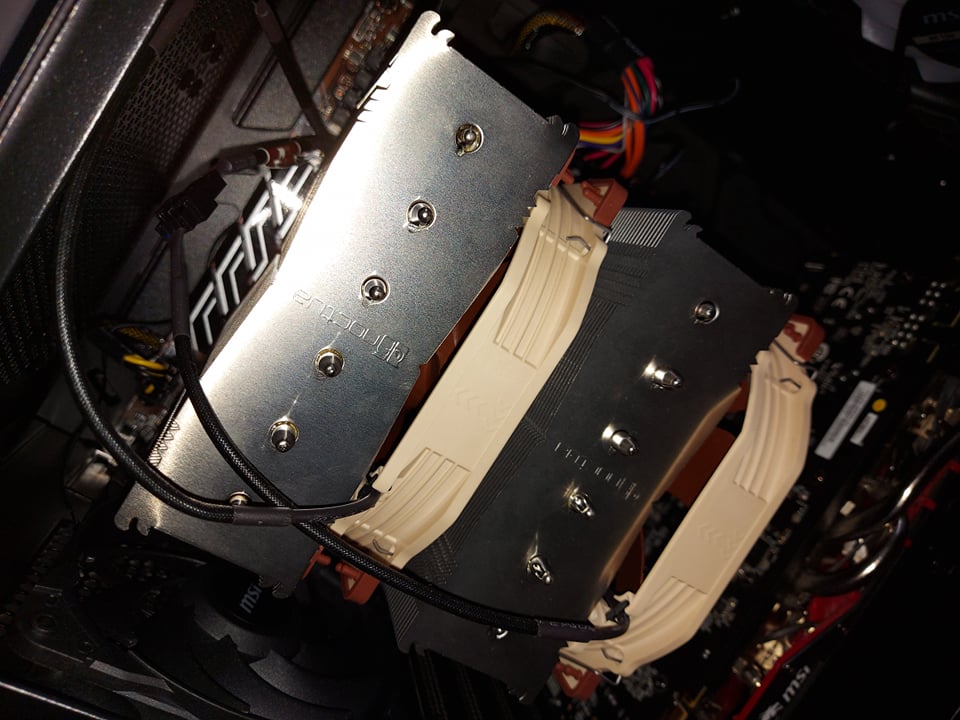

Ich habe einen neuen CPU-Kühler montiert und jetzt habe ich keinen Platz mehr meine Grafikkarte in PCIe Slot 3.0 zur stecken da es extrem nah an den CPU-Kühler Lüfter dranwäre.... Es ist fast unmöglich das so zur montieren, der Abstand ist zur gering... Zurzeit steckt die Karte in PCIe Slot 2.0 doch ich möchte unbedingt in PCIe Slot 3.0 haben , Meine Frage wäre kann ich den Lüfter von Noctua einfach anders montieren das dieser oben ist, halt die Position von Lüfter tauschen

3. Welche Schritte hast du bereits unternommen/versucht, um das Problem zu lösen und was hat es gebracht?
...


P.S.: Beachte auch die verschiedenen angepinnten Themen und die Forensuche. Möglicherweise findest du da bereits die Lösung zu deinem Problem.



[Sykehouse]

Wieso nicht den CPU Kühler wie vorgesehen montieren, sodass dieser nach hinten bläst?

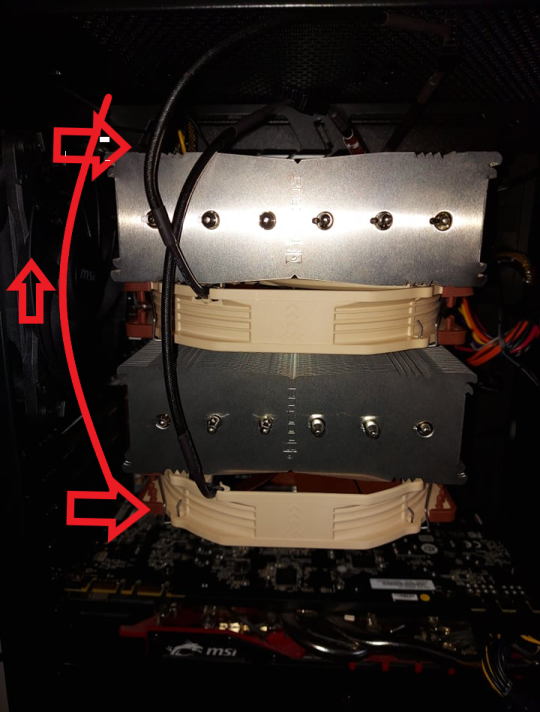

Den einen Lüfter nach oben versetzen geht natürlich auch...dann solltest du aber auch den mittigen Lüfter an den unteren Lamellenturm setzen, damit an jedem Turm ein Lüfter "zieht".



[20cm]

Wieso nicht den CPU Kühler wie vorgesehen montieren, sodass dieser nach hinten bläst?

Wollte ich eh machen doch bei diesen Mainboard ging es halt nicht anders herum , der Abstand hat nicht gepasst von der Halterungen , sonst würde ich es montieren wie es auch beschrieben wurde....



[PeacemakerAT]

Srandardorientierung ist 90grad gedreht, so daß er hinten ausbläßt!

Die Halterungen bei Noctua sind doch universal für beide Orientierungen geeignet?!



[DuckDuckStop]

Entweder Kühler um 90grad drehen und den CPU Kühler so montieren wie es vorgesehen ist, oder den unteren Lüfter nach oben setzen.



[20cm]

Srandardorientierung ist 90grad gedreht, so daß er hinten ausbläßt!

Die Halterungen bei Noctua sind doch universal für beide Orientierungen geeignet?!

Sind eben nicht! Wenn ich die anderen Halterungen nehmen bzw die kürzeren halterungen passt der Abstand von den Löcher nicht überrein mit dem Kühlkörper schrauben....



[Abe81]

Die Abstände sind normiert, die hängen nicht vom Board ab, sondern vom Sockel-Typ, das passt.

Schau dir mal Video-Installationsanleitungen an, du musst da was verpeilt haben.



[20cm]

Entweder Kühler um 90grad drehen und den CPU Kühler so montieren wie es vorgesehen ist, oder den unteren Lüfter nach oben setzen.

Ja aber wenn ich den unteren Lüfter nach oben montiere blässt doch die Luft dan in Richtung Grafikkarte und nicht oben aus dem Gehäuse , nicht war?



[vussel]

Ja aber wenn ich den unteren Lüfter nach oben montiere blässt doch die Luft dan in Richtung Grafikkarte und nicht oben aus dem Gehäuse , nicht war?

Dann drehe den Lüfter um 180°.



[DuckDuckStop]

Nein, ist nicht wahr. Man kann Lüfter drehen.



[PeacemakerAT]

Du hast zwei Mounting Kits dabei, einmal AM4 und einmal 1200/1155, beide kann man drehen! Ich hab den selben Kühler 😉



[Sykehouse]

Du musst den Lüfter halt richtig rum montieren, damit die Luft durch die Lamellen des Kühlkörpers nach oben gesogen wird.

Und ein Noctua Kühler lässt sich auf einem AM4 Sockel mit der korrekten Halterung durchaus auch richtig montieren.



[Abe81]

Auf dem Rahmen der Lüfter sind Pfeile, die anzeigen, in welche Richtung sie blasen. Du installierst sie so, dass beide nach oben blasen.

Oder du guckst dir nochmal genau die Anleitung an oder Videos zur Installation deines Lüfters auf dem AM4-Sockel und installierst ihn ‚richtig‘.



[PeacemakerAT]

Anleitung bei Noctua für Sockel AM4, ist zwar ein anderer Kühlkörper aber die Befestigung ist die gleiche.
Wenn das bei dir nicht passt machst du was grundlegendes falsch!

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[20cm]

Aber in der Anleitung steht das auch diese Bauweise richtig ist , bzw korrekt .... Und weil die andere Variante irgendwie nicht ging und so es gepasst hat habe ich mir nichts weitere dabei gedacht... Ich werde wohl den Kühlkörper anders montieren müssen!



[PeacemakerAT]

Klar kann man den Kühler auch anders montieren, aber wie du bereits festgestellt hast geht sie nicht wenn man eine dedizierte Grafikkarte nutzen möchte!



[Abe81]

Prinzipiell kannst du ihn auch so montieren, wie du es gemacht hast. Es ist ein wenig ‚eleganter‘, es so zu installieren, dass die Luft von rechts nach links durch die Rippen geblasen wird, nicht von unten (also warme GPU-Abluft) nach oben.



[PeacemakerAT]

Und weil die andere Variante irgendwie nicht ging und so es gepasst hat habe ich mir nichts weitere dabei gedacht... Ich werde wohl den Kühlkörper anders montieren müssen!

Wenn du dir das Video mal genau ansiehst wirst du feststellen das es zwei verschieden lange Befestigungselemente gibt, je nach Orientierung.
Die Noctua Anleitungen sind da eigentlich sehr gut und umfangreich.



[G-Red]

Sind eben nicht! Wenn ich die anderen Halterungen nehmen bzw die kürzeren halterungen passt der Abstand von den Löcher nicht überrein mit dem Kühlkörper schrauben....

Das kann nicht sien. Laut der Kompatibilätsliste von Noctua, ist dein Board ohne Einschränkungen mit dem Kühler einsetzbar. Und kürzere Halterungen sollst du auch nicht nehmen. Du verwendest dieselben, die du auch für 90° Montage genommen hast.



[DriveByFM]

Vorallem hat Noctua die einfachste Montage, besten Support (sogar extrem umfangreiche Kompatibilitätslisten) und beste Anleitungen am Markt, da kann man eigentlich gar nix falsch machen.
