Power SW Pin kaputt?

[M.media]

Hallo bin neu hier und hab eine sehr wichtige Frage. Hab mit ein neues Mainboard geholt das Asus Prime X570-P und ein neues Gehäuse das AeroCool Split (Bild dazu im Anhang) und bevor mein Gehäuse ankam hab ich die ganze Hardware schonmal eingebaut um zu schauen ob das Mainboard auch funktionsfähig ist und hab den Rechner per Kurzschluss starten können. Nun wo ich es in Gehäuse eingebaut und verkabelt habe funktioniert weder der Power Button noch ein Kurzschluss ich bitte um schnelle Hilfe



[Drewkev]

PWR_SW ist auch gar nicht angeschlossen ..

Dass kurzschließen auch nicht geht ist was anderes. Aber schließ erstmal das zugehörige Kabel dort an.



[bisy]

Naja, Abstandshalter zwischen Board und Gehäuse nicht an den richtigen Stellen verbaut.
Oder Netzteil Kabel am Board vergessen oder nicht richtig angeschlossen



[M.media]

PWR_SW ist auch gar nicht angeschlossen ..

Dass kurzschließen auch nicht geht ist was anderes. Aber schließ erstmal das zugehörige Kabel dort an.

Es war angeschlossen aber hab es für das Foto abgesteckt



[BFF]

Mindestens 3 Pin sind weg.
Erklaere das dem Verkaeufer wegen Rueckabwicklung.



[bisy]

Edit, auf dem Bild sieht man, das du Reset angeschlossen hast, der Power_SW ist nicht angeschlossen

Ergänzung (3. Januar 2023)

Mindestens 3 Pin sind weg

die sind nicht weg, das ist normal so. da gibt es nichts zu reklamieren



[M.media]

Edit, auf dem Bild sieht man, das du Reset angeschlossen hast, der Power_SW ist nicht angeschlossen

Hab es für das Foto abgesteckt aber auch wenn er dran ist bringt es nichts



[Drewkev]

@BFF
Sicher?
https://dlcdnimgs.asus.com/websites/global/products/zlyA4jyi61TpX74V/img/picnav-n1.jpg



[alan_Shore]

Hauptschalter am NT ist an? Frag für nen Freund.



[bisy]

Nun wo ich es in Gehäuse eingebaut und verkabelt habe funktioniert weder der Power Button noch ein Kurzschluss

wenn es vorher ging und jetzt nicht, hast du entweder ein Stecker vergessen, was falsch angeschlossen oder ein Kurzschluss zb durch falsch gesetzte Abstandshalter produziert.



[M.media]

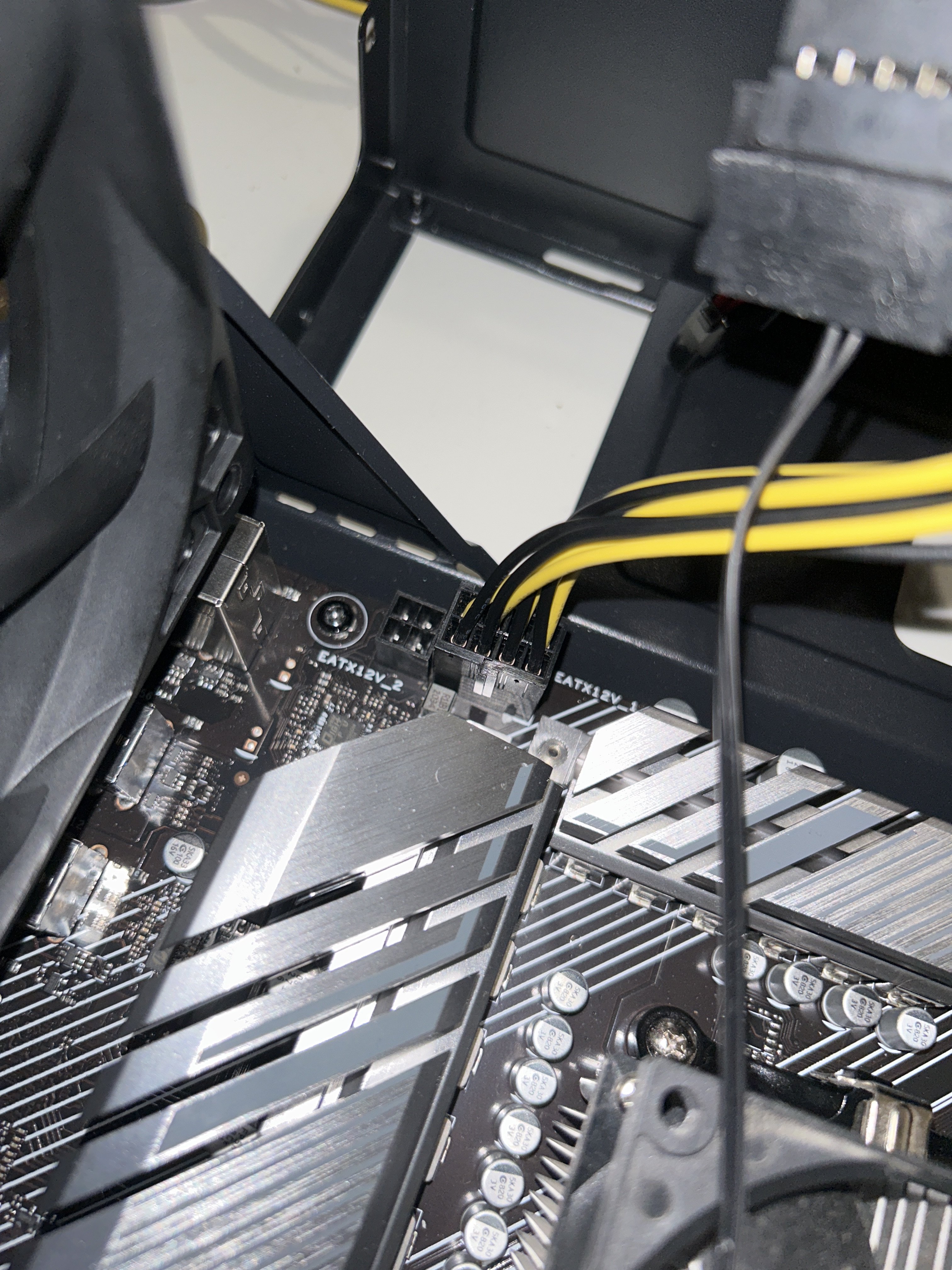

Alle Stecker vom Netzteil sind eingesteckt trotzdem tut sich bei dem Power Button und beim Kurzschluss nichts



[BFF]

Ist das jetzt normal? @bisy
Alle Bretter der letzten Zeit, hatten da vollstaendige Pin. 🤷‍♂️


Sorry @Drewkev
Dein Bild ist fuer mich nicht zu gebrauchen. 🤷‍♂️



[M.media]

wenn es vorher ging und jetzt nicht, hast du entweder ein Stecker vergessen, was falsch angeschlossen oder ein Kurzschluss zb durch falsch gesetzte Abstandshalter produziert.

Was sind Abstandshalter?



[Sebbi]

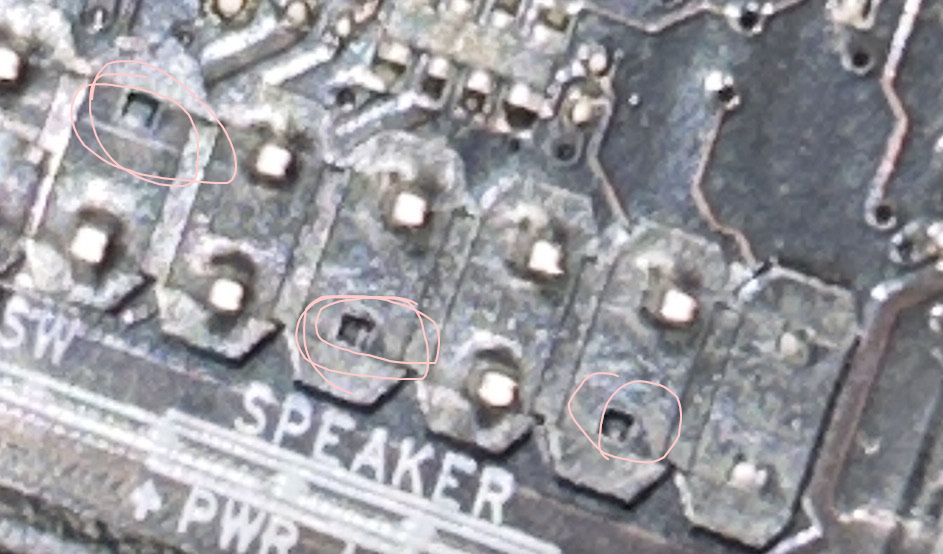

Mindestens 3 Pin sind weg

nö. die sind nicht weg, das ist nur derabstand zwischen + und - bei den PWR LED und Abstand zwischen Speaker und Powerswitch

siehe die Beschriftung auf dem Board

Das board hat übrigens 2 Anschlüsse für die PWR LED, 1x für getrennte Stecker und 1x für Stecker die zusammen sind.

@M.media

dein Reset Switch steckt auf den HDD LED Pin, der muss noch eines nach rechts

https://cdn-reichelt.de/bilder/web/artikel_ws/E910/INL_77787_01.jpg <<< Abstandshalter, die unter die Schraubenlöcher vom Mainboard kommen



[bisy]

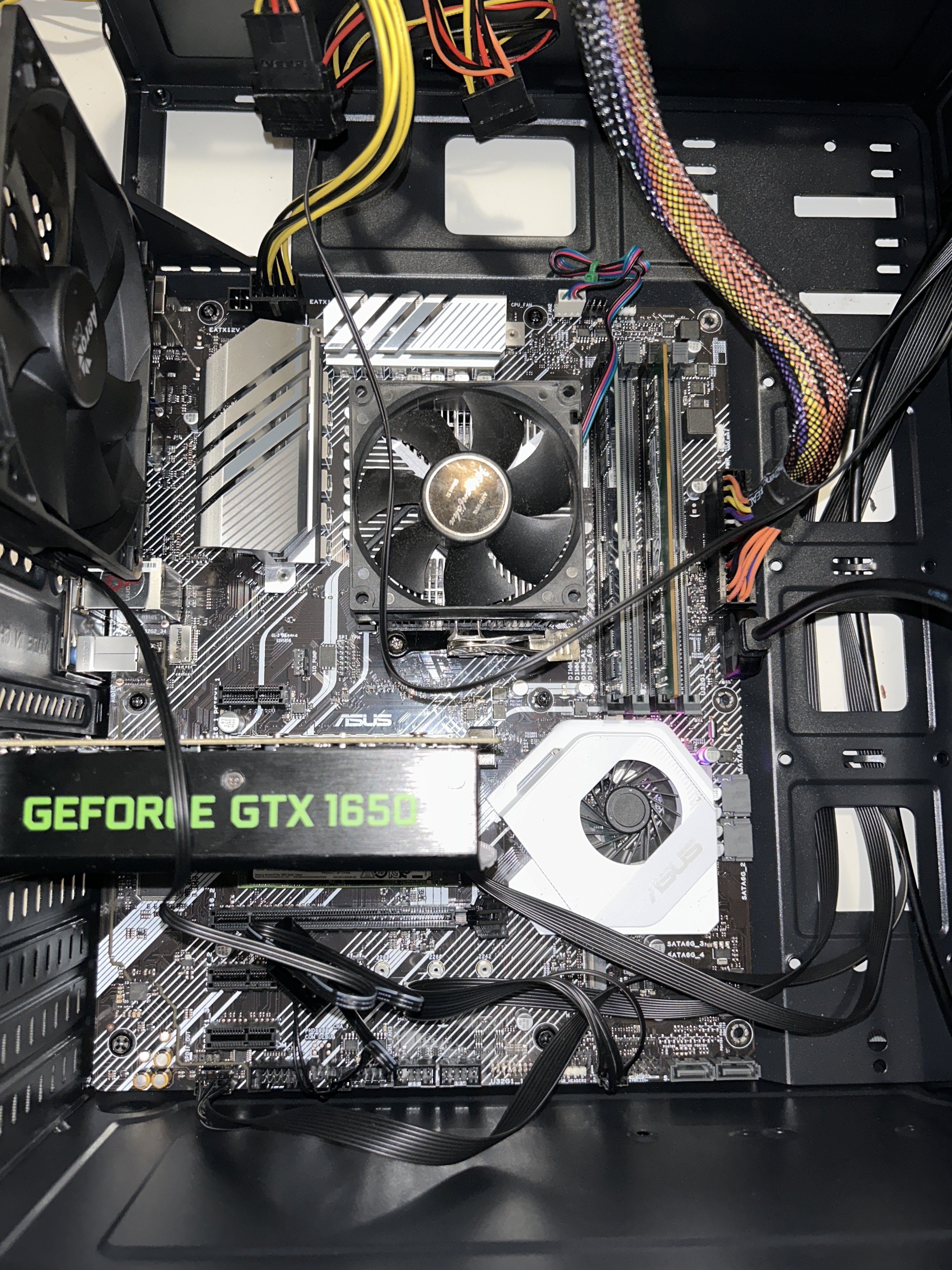

man sieht auf dem Bild, das die Löcher im Board auf der rechten Seite nicht mit ner Schraube befestigt sind, und das da Abstandshalter fehlen.
Von daher Board nochmal raus und die Abstandshalter richtig setzen.
Es darf da keiner die Kontakte auf der Board Unterseite berühren



[alan_Shore]

Nochmal...... Ist der Kippschlalter vom NT auf On.



[bisy]

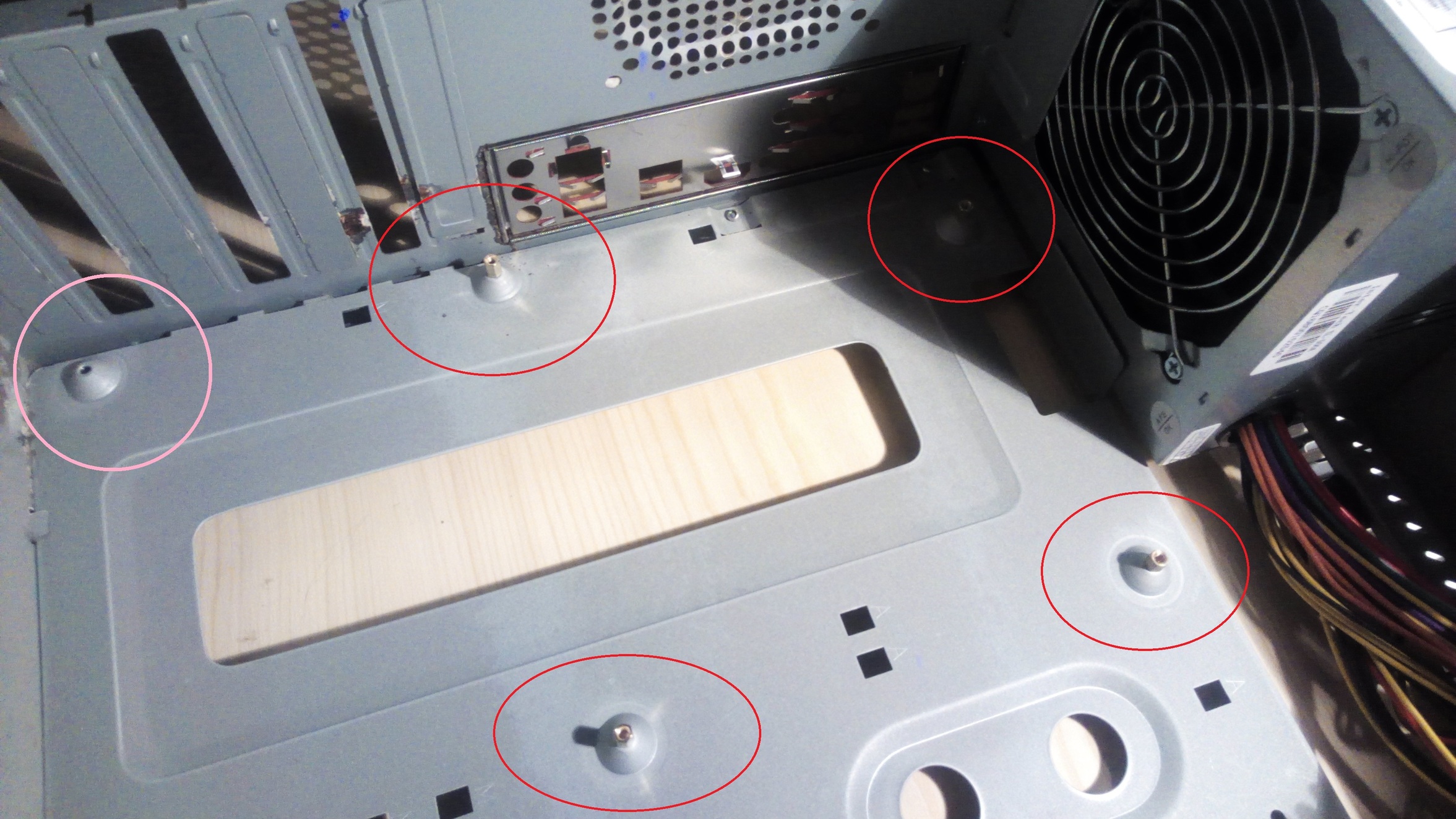

Was sind Abstandshalter?

das da



[M.media]

man sieht auf dem Bild, das die Löcher im Board auf der rechten Seite nicht mit ner Schraube befestigt sind, und das da Abstandshalter fehlen.
Von daher Board nochmal raus und die Abstandshalter richtig setzen.
Es darf da keiner die Kontakte auf der Board Unterseite berühren

Kannst du mir erklären oder ein Foto senden was Abstandshalter sind bitte?



[bisy]

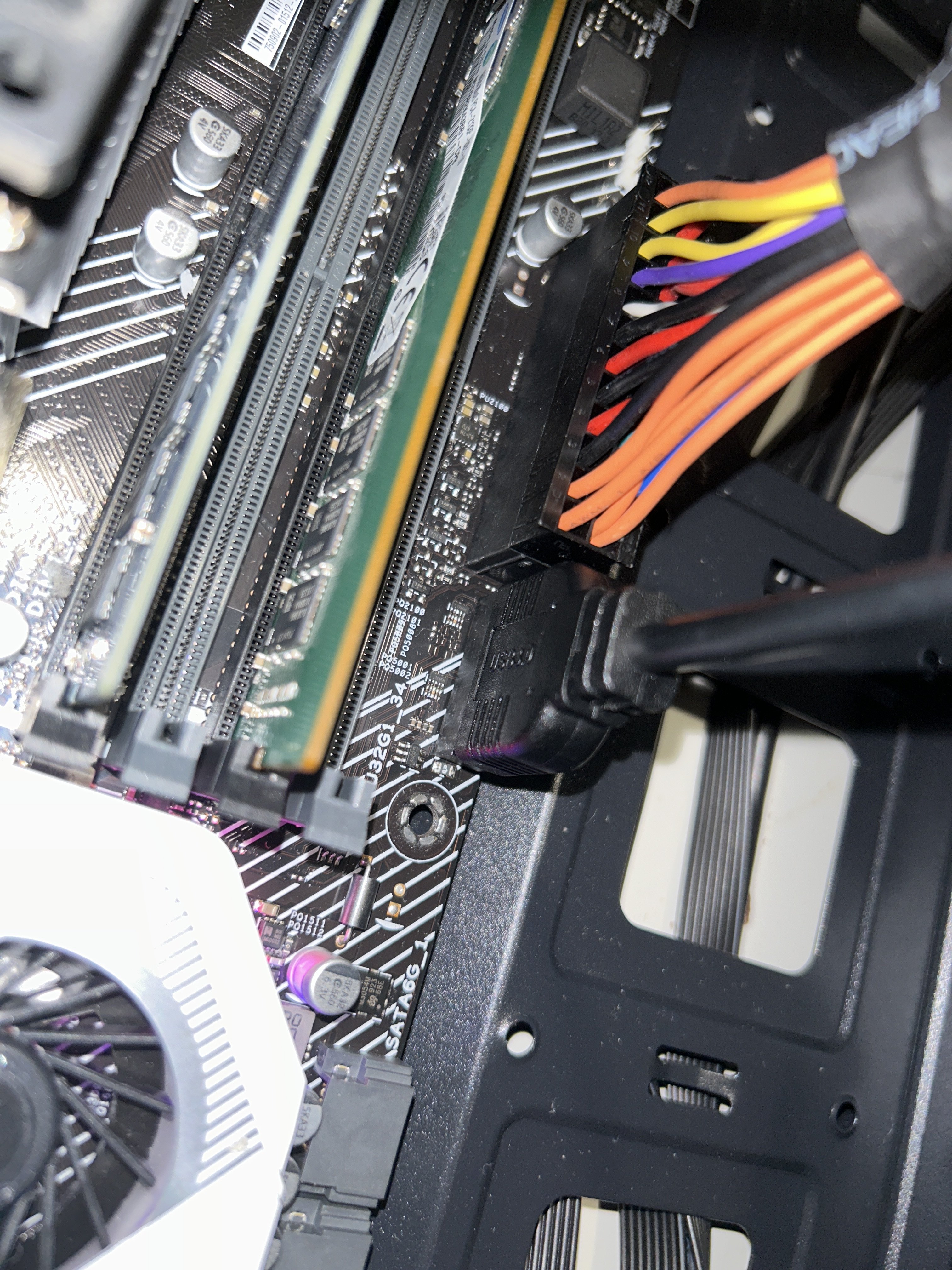

Und der RAM Steckt auch in den falschen Slots

Ergänzung (3. Januar 2023)

oder ein Foto senden was Abstandshalter sind bitte?

siehe Post 17



[Snoop7676]

Was sind Abstandshalter?

Uff..
Also jetzt kann man nur hoffen das du durch falsch sitzende oder fehlende Abstandshalter keinen Kurzschluss produziert hast und dein Board mit Anhang noch funktioniert.
