RTX 4090 läuft mit nur 8 PCIe Lanes

[H-Y-P-E-R]

Hi!😁

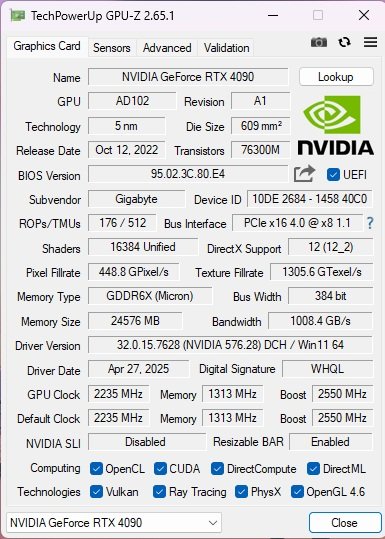

Mir ist aufgefallen das meine RTX 4090 laut GPU-Z mit nur 8 Lanes läuft, es läuft alles normal, aber ich wollte nur kurz gerne euer Feedback diesbezüglich haben!

Mein System:

MSI x870e Carbon
AMD Ryzen 9 7950X3D
32 GB Corsair Dominator Platinum
ASUS ROG Thor Platinum II 1200 W
GIGABYTE AORUS GeForce RTX 4090 Master
Crucial T700 SSD 2TB
Crucial T500 SSD 2TB

Mein Bios sowie mein ganzes System ist immer "Up to date"!

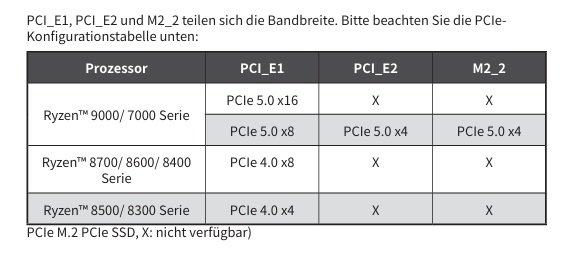

Hab mich zwar schon ein bisschen im Handbuch umgeschaut sowie im Internet, aber irgendwie versteh ich das nicht ganz!😅

Kann sein, das meine beiden NVMe-SSDs, die 4090 ausbremsen bzw. die Lanes halbieren?

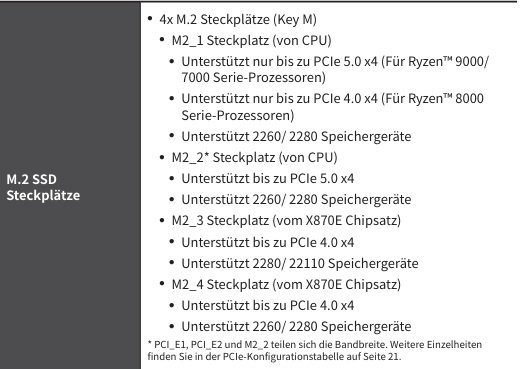

Meine beiden NVMe-SSDs stecken M2_1 und M2_2 die laut Handbuch direkt an die CPU angebunden sind!

Hab auch diesen Renter-Test in GPU-Z nebenbei laufen lassen, zu schauen ob es sich dann eventuell verändert, aber nein, bleibt bei 8 Lanes!

Vielen Dank für eure Unterstützung

LG aus Österreich 😁



[Maxysch]

Hast du das ausgelesen bei laufenden Furmark? Bei Roman wahr im letzten Video auch eine RTX 4090 die nur mit 8 Lanes lief. 🤔



[DriveByFM]

Wenn die SSDs keine Lanes "klauen", dann die GPU noch mal raus und wieder rein stecken, hilft oft Wunder.



[Fujiyama]

Kannst ja mal eine SSD ausbauen.



[joel]

Klick mal auf das Fragezeichen bei Bus Interface.

Sorry, überlesen....



[Sunweb]

Kann sein, das meine beiden NVMe-SSDs, die 4090 ausbremsen bzw. die Lanes halbieren?

Du hast doch schon den richten Screen gefunden?
Musst du nur lesen.

M.2_2 (zweite von oben)

PCIe 5.0 x4 (nur Ryzen 7000/9000, shared) *2

*2: Die vier Lanes kommen von den 16 dGPU-Lanes. Ist der M.2_2-Anschluss belegt, arbeitet die dGPU maximal mit PCIe 4.0/5.0 x8. Mit Ryzen 8000 kann der M.2_2-Anschluss generell nicht genutzt werden.

Möchte der Anwender daher dem Lane-Sharing gänzlich aus dem Weg gehen, müssen der zweite PEG- und der M.2_2-Anschluss frei bleiben. Egal, ob in dem Sockel AM5 ein Ryzen 7000/9000- oder 8000-Prozessor steckt, in jedem Fall sind die M.2_3- und M.2_4-Anschlüsse verwendbar, denn diese beiden werden vom X870E-Chipsatz bis jeweils PCIe 4.0 x4 angesprochen.



[AMD-Flo]

Bei einem X870 Board kann nur eine SSD direkt an der CPU hängen.
M2_2 klaut Lanes von der GPU. Stecke sie in M2_3 vom Chipsatz.



[H-Y-P-E-R]

Alles klar, vielen lieben Dank für die schnellen Rückmeldungen!☺️

Dann werde ich ich die 2 NVMe einfach umstecken!😉

Vielen Dank!



[kachiri]

und M2_2 die laut Handbuch direkt an die CPU angebunden sind!

Steht doch auf den Screenshots, die du selbst angehangen hast, was das bewirkt, wenn du M.2_2 belegst...

Bei einem X870 Board kann nur eine SSD direkt an der CPU hängen.

Das ist nicht zutreffend. Auch bei X870 könnten rein theoretisch zwei SSDs direkt an der CPU hängen. Nur lassen die meisten Hersteller den Controller für die USB 4.0 Anschlüsse in der Regel über die 4 "freien" Lanes laufen.
Von AMD vorgesehen ist eigentlich, dass der Controller über den Chipsatz läuft.



[fritz.boks]

Wo hakt es jetzt genau?

Du hast die Antwort (Auszug aus Handbuch) doch längst selbst geposted:
JA, Deine GPU läuft nur x8, weil mindestens noch M2_2 belegt ist.
Soll so sein lt. Handbuch. Nicht wünschenswert. Bau die Platte in einen der anderen m2-slots. Nur nicht gerade den m2_2. (M2_2 und PCI_E2 müssen frei bleiben, dann bekommt die gpu x16 auf PCI_E1)



[Salamimander]

Meine läuft auch nur auf 8x, interessiert aber am Ende auch keinen ...

Du musst deine SSD(s) umstecken, wenn du PCIE 16x willst... Meist bedeutet das aber auch: Kein PCIE5 für die SSD

Ne, aber wenn man mehr als 2 SSDs hat, wirds eng.. Wie bei mir...



[Sunweb]

Kein PCIE5 für die SSD

Ist ja kein Verlust,
die T500 ist eh nur Gen4, nur die T700 ist Gen5.
Also T700 an M.2_1 und die T500 an M.2_3 oder M.2_4.



[RzumK]

drück mal auf das Fragezeichen in GPU-Z und starte den rendertest . Bei mir steht da auch immer was anderes aber nach dem start von deem rendertest steht es dort richtig .



[fritz.boks]

GPU-Z und starte den rendertest . Bei mir steht da auch immer was anderes

Das gilt für PCIE 1/2/3/4/5, soweit vorhanden. Zwischen den Versionen kann umgeschaltet werden. (Wird runtergeschaltet bei Inaktivität, ist so ein Stromsparding.)
Die Lanes an sich sind aber fest verdrahtet. Da kann nichts umgeschaltet werden.
Wer X16 erwartet, aber nur x8 bekommt hat entweder ein Kontaktproblem/Defekt oder die Leitungen wurden für was anderes benutzt, wie hier im Thread (oder hat die "falsche" CPU gekauft).



[kachiri]

Das gilt für PCIE 1/2/3/4/5, soweit vorhanden. Zwischen den Versionen kann umgeschaltet werden. (Wird runtergeschaltet bei Inaktivität, ist so ein Stromsparding.)
Die Lanes an sich sind aber fest verdrahtet. Da kann nichts umgeschaltet werden.

Siehe

(Bin noch immer verwirrt, dass ich mit PCIe 5.0 trotz PCIe 4.0 Riser keine Probleme habe)



[Salamimander]

Naja, weil nicht mal PCIE4 8x ausgereizt wird...



[Araska]

Nur lassen die meisten Hersteller den Controller für die USB 4.0 Anschlüsse in der Regel über die 4 "freien" Lanes laufen.
Von AMD vorgesehen ist eigentlich, dass der Controller über den Chipsatz läuft.

Du schreibst 'die meisten' - das impliziert 'nicht alle'.
Kannst du mir ein X870E-Board nennen, wo der USB4 nicht direkt an der CPU hängt?



[AMD-Flo]

Der USB4 Controller hängt immer direkt an der CPU, weil er auch 2 DP Anschlüsse von der CPU braucht.
