[Sammelthread] Welcher Kühler passt auf welches Board?

Status
Es sind keine weiteren Antworten möglich.

zonte

Lt. Commander
Dabei seit
Okt. 2006
Beiträge
1.500
IDEE
Auflisten, welcher Kühler auf welches Board passt, da es hier teil große Probleme geben kann.


Durchführung

Nur durch eure Posts kann die Liste erweitert werden.

Bitte Editiert niemals euren Post, wenn er nicht der Letzte im Thread ist, oder ihr seht, dass ich noch kein Update durchgeführt hab!



Bitte postet doch eure Kombinationen wie folgt:

Kühler / Board mit Rev. / Befestigung / Probleme beim Einbau

Xigmatek HDT-S1283 / P35-DQ6 Rev 1.1 / Pushpins / Keine <-- als Beispiel.




Legende
-
keine Montageprobleme
- schwerer Einbau, Kühler passt aber
- Kühler passt nicht auf Board

AMD

AMD Boxed

Gigabyte GA-MA69G-S3H / Halteklammern / keine Montageprobleme
Sapphire PURE CrossFire 3200Ad / Halteklammern / keine Montageprobleme
Sapphire PURE Element 690GPE / Halteklammern / keine Montageprobleme
Sapphire PURE InovationHybrid CrossFire 780G / Halteklammern / keine Montageprobleme
Sapphire PURE CrossFireX 770 / Halteklammern / keine Montageprobleme
GB M55Plus-S3G / Halteklammern / Keine Montageprobleme


Arctic Cooling

Arctic Cooling Freezer 64 Pro

GB GA-MA69G-S3H / Klammer / keine Montageprobleme
Asus M2A-VM / Halteklammern / keine Montageprobleme
MSI K9N Neo/ Pushpins / bei Ram mit hohen Heatspreadern muss ein stück des Plstikhebels entfernt werden
K9N Neo F-V3 / Pushpins / bei Ram mit hohen Heatspreadern muss ein stück des Plstikhebels entfernt werden
MSI K9N Ultra F/ Klammern / keine Montageprobleme
Biostar TForce 560 AM2+ / Klammern / keine Montageprobleme
Biostar TForce 570 SLI LT / Klammern / keine Montageprobleme
Asus M2N-SLI Deluxe / Sockel Klammer / keine Montageprobleme

Arctic Cooling Freezer 7 Pro

Asrock Conroe 945G-DVI / verschraubt / keine Montageprobleme
GB GA-P35C-DS3R 1.1 / Push Pins / keine Montageprobleme
ASUS P5B Deluxe / PushPins / keine Montageprobleme
ASUS P5N-E SLI / Pushpins / nur ine eine Richtung montierbar, da sonst NB-Kühler im weg
Asus P5W DH-Deluxe / Pushpins / keine Montageprobleme
P5W DH Deluxe / Push Pins / keine Montageprobleme in Blaserichtung I/O Blende, ansonsten kollision mit Spannungswandlern
Abit ip35 pro / pushpins / keine Montageprobleme
Asus P5B-Deluxe Rev1.0 / Pushpins / keine Montageprobleme
GB P35 DS3 Rev. 1. / Pushpins / keine Montageprobleme
GB 965P-DS3 R3.3 / Pushpins / keine Montageprobleme
Asus P5K Vanilla / Push-Pins / keine Montageprobleme
Asus P5k-E WiFi / Pushpins / keine Montageprobleme
GBX38-DQ6 / Halteklammern / Keine Montageprobleme
MSI P35 Neo2-FR / Keine Angabe / Keine Montageprobleme

ASUS

ASUS Silent Knight II

MSI P35 Neo2 FR / verschraubt / Kühler kann nur Vertikal (Warme Luft zum Netzteil) montiert werden da die Heatpipe im weg ist.
Foxconn MARS / verschraubt / Keine Montageprobleme

Auras


Auras CTC-868


Asus Striker II NSE Rev. 1.02G / Push Pins / Keine Montageprobleme

Coolermaster

Coolermaster Gemini II

MSI K8N Neo4-F (PCB 1.0) / Verschraubt / Keine Montageprobleme
Einbaureihenfolge beachten! (erst die RAMS, dann CPU und Kühler sonst kommt man nur schwer dran!)
Asus P5N-E SLI / Verschraubt / Keine Montageprobleme (Für vertikalen Aufbau bitte Post #153 Beachten)
Coolermaster Hyper 212

DFI Lanparty DKP35 T2RS/ PushPins / Keine Montageprobleme
Abit IP 35 Pro / Verschraubt / Umständliche Montage. Kühler muss von der Mobo-Rückseite verschraubt werden

Coolermaster Hyper TX


Asus P5B / Pushpins / Keine Montageprobleme
MSI P35 NEO2-FR / Pushpins / Keine Montageprobleme
Asus P5K-E / Pushpins / Keine Montageprobleme
Gigabyte G33M-DS2R / Pushpins / Keine Montageprobleme
MSI Neo2-FR / Pushpins / Keine Montageprobleme
GB 965P DS3 / Pushpins / Keine Montageprobleme

Coolermaster Hyper TX 2

GB P35 DS3 Rev.2.0/ Pushpins / Keine Montageprobleme
GB GA-MA69G-S3H / Halteklammern / Keine Montageprobleme
GB GA-MA790FX-DS5 / Keine Angabe / Keine Montageprobleme
Asus P5K-E Wifi-AP / Pushpins / Keine Montageprobleme
Asus M2A-VM AM2 / Halteklammern / Keine Montageprobleme
ABIT IP35 Pro / Pushpins / Keine Montageprobleme
MSI K9N SLI Platinum Rev. 1.2 / Halteklammern / Keine Montageprobleme
MSI K9A Platinum / Halteklammern / Keine Montageprobleme
XFX NForce 680i LT SLI / Keine Angabe / keine Monatageprobleme
GB M55Plus-S3G / Halteklammern / Keine Montageprobleme (Nicht vergessen die Pushpins vorher abzunehmen)
K9A2GM-FIH / Spannbrücke / keine Monatageprobleme
Asus P5n-e SLI / Pushpins / keine Monatageprobleme


EKL

EKL Groß-Clock'ner

MSI Neo2-FR / Push Pins / Keine Montageprobleme
ASUS P5K-E Wifi-AP/ Push-Pins / Keine Montageprobleme
Asus P5K Rev 1.xx / Standard / Keine Montageprobleme
Gigabyte P35-DS3P / Keine Montageprobleme
Gigabyte GA-P35-DS4 (rev 2.0) / Standard / Keine Montageprobleme
DFI Infinity P-965-S / Pushpins /fummelige Montage, da praktisch wenig Platz zwischen Lüfterklemmen und Northbridgekühler ist, funktioniert aber
Asus P5k Premium / keien Angabe / Montage i.O. allerdings Heatsink im weg.
https://www.computerbase.de/forum/attachments/p5k-premium-jpg.93850/
GA MA770-DS3 rev1.0 / Halteklammern / Keine Montageprobleme, kann bei zu hohen Ramspeichern zu Problemen kommen
EX38 -DS4 / Keine Angabe / Kompliziert, weitere Infos dazu in Post #189
GB MA69G-S3H/ Halteklammern / Keine Montageprobleme
DFI LANParty DK P35 T2RS / Halteklammern / Spannungswandler Kühler Zu Groß - Passt in keine Richtung
Foxconn X38A / Pushpins / Eine kleine Abdeckung beim NB (da wo Foxconn draufsteht) Kühlsockel muss entfernt (rausgeschoben) werden und die unteren beiden Lamellen werden etwas nach oben gebogen. Chipset-Lüfter lässt sich dann nicht mehr installieren


Intel

Intel Boxed Kühler

Asus P5N-E SLI / Push Pins / keine Montageprobleme
Asus-P5kc / Pushpins / Keine Montageprobleme
ABIT IP35 Pro/ Pushpins/ keine Montageprobleme
DFI LanParty DK P35 / Pushpins / keine Montageprobleme
GB P35-DQ6 Rev1.0 / Pushpins / keine Montageprobleme
GB P35-DQ6 Rev1.1 / Pushpins / keine
Montageprobleme
GB 965P-DS3P Rev 2.0 / Pushpins / keine
Montageprobleme
GB 965P DS3 / Pushpins / Keine Montageprobleme
GB P35 DS3 Rev. 1.0 / Pushpins / Keine Montageprobleme
Asrock 4coredual-sata2 / Pushpins / Keine Montageprobleme
ASRock ConRoe-1333 eSATA2/ Pushpins/ Keine Montageprobleme
MsiNeo2Fr / Pushpins / Keine Montageprobleme
GB X38-DQ6 / Halteklammern / Keine Montageprobleme
Foxconn X38A / Pushpins / Keine Montageprobleme
Asus P5k-E WiFi / Pushpins / keine Montageprobleme

MACS

MACS Triumph Deluxe TEC Cooler
ASUS RAMPAGE Formula X48 / verschraubt / Keine Montageprobleme

Noctua

Noctua NH-U9B

Asus P5N-D Rev. 1.xxx / Backplate / Keine Montageprobleme

NH-U12P

Asus Striker Extreme / verschraubt / Keine Montageprobleme
Asus Maximus Formula Rev. 1.3G / verschraubt / Keine Montageprobleme
MSI P35 Neo3-F / Verschraubt / Keine Montageprobleme
GB GA-EX38-DS5 / Verschraubt / Keine Montageprobleme
GB EP35-DS3R / Backplate / Keine Montageprobleme
ASUS P5K Premium WiFi Revision 2 / verschraubt / Keine Montageprobleme
Abit IP35 Pro / verschraubt / Keine Montageprobleme
GB GA-M57SLI-S4 / Retentionsmodul / Keine Montageprobleme
GB P35 DS3L / Keine Angabe / Keine Montageprobleme Im APlus XClio muss der 250mm entfernt werden.)
DFI LanParty EP35 DK / verschraubt / Problemlos (Lüfter Richtung Heck) Geht nicht (Lüfter zum Deckel - da stößt die Verschraubung an nen Kühler und drückt den ganz Krumm)
DFI Lanparty DK P35 T2RS/standard befestigung/ Keine Montageprobleme
GB GA-P35-S3G / verschraubt / Keine Montageprobleme
ASUS P5K-E Wifi / keine Angabe / Keine Montageprobleme
GB EX38-DS4 Rev. 01 / Backplate / Keine Montageprobleme
ASUS striker II Formula Rev1 / Verschraubt / Keine Montageprobleme
DFI LanParty UT-790FX-M2R / Keine Angabe / Keine Montageprobleme
Sapphire PURE CrossFireX 790FX / Keine Angabe / Keine Montageprobleme
Sapphire PURE CrossFire 3200Ad/ Keine Angabe / Keine Montageprobleme
ASUS P5K WS / Verschraubt / Keine Montageprobleme
GB P35-DS4 / Verschraubt / Keine Montageprobleme
MSI K9A Platinum Rev. 1 / Pushpins / Keine Montageprobleme
ASUS P5W-DH Deluxe / Keine Angabe / Keine Montageprobleme (RPM Messung im BIOS deaktivieren)
Gigabyte EP45-DS5 Rev. 2 / verschraubt / Keine Montageprobleme
MSI K7N Platinum / verschraubt / Keine Montageprobleme
GB X38-DQ6 Rev1.0 / verschraubt / kein Montageprobleme (Crazycool Backplate muss entfernt werden)
ASUS P5Q-E / verschraubt / keine Montageprobleme (auch mit zwei Lüftern montierbar)
Asus P5Q Deluxe / verschraubt / keine Montageprobleme Allerdings lässt sich der Kühler nur vertikal anbringen, da die Kondensatoren um
den CPU-Sockel das Verschrauben der Haltebügel behindern.


Noiseblocker

Noiseblocker CoolScraper V2.0

ABIT IP35 Pro / verschraubt / Keine Montageprobleme


Noiseblocker Coolscraper REV.3

ABIT IP 35 Pro/ keine Angabe / Passt aber sehr knapp , kollision mit North und South Bridge , haben Kontakt und der kühler kann nicht gedreht werden, nur Richtung Netzteil.


OCZ

OCZ Vendetta

MSI P4N Diamond Revision A1 / Pushpins / Keine Montageprobleme
ASRock 4core dual-sata2 / Pushpins / Keine Montageprobleme
Asus P5B / Pushpin / Keine MontageproblemeMSI P35 Neo2-FR Revision 1.2 / Push-Pins / Keine Montageprobleme


Scythe

Scythe Andy Samurai Master


GB EP35-DS3R / PushPins/ geht nur in Richtung Netzteil, Heatpipe verhindert den horizontalen Einbau.
MSI P35 NEO2-FR / Scythe Retention Kit / Keine Montageprobleme
Asus P5K-E / Scythe Retention Kit / Keine Montageprobleme
Gigabyte G33M-DS2R / Scythe Retention Kit / Keine Montageprobleme
DFI P-965S / Scythe Retention Kit / Keine Montageprobleme
Asus A8N32-SLI Deluxe / Scythe Hebelmechanismus / Hebel kollidiert mit Chipsatzkühler (geht sich nur um Millimeter nicht aus), habe einfach den Chip-Kühler, mit der Metallsäge, in der Höhe gekürzt
GA MA770DS3 Rev. 1.0 / Nasenhalterung / Heatpipes in Richtung Gehäuseheck - keine Probleme, Heatpipes Richtung RAM -> unterste Heatpipe liegt auf erstem RAM auf (Millimeterarbeit)

Scythe Kama Cross


ASRock P4i65G/ Pushpins/ Mainboardausbau notwendig.

Scythe Katana

GB P4 Titan / Normal Verschraubt / keine Montageprobleme
AsRock 939 Dual Sata II / verschraubt / keine Montageprobleme


Scythe Katana 2

Asus M2A-VM / Halteklammern / keine Montageprobleme
GB GA-M55S-S3 / Halteklammern / keine Montageprobleme
DFI Blood Iron P35-T2RL / Pushpins / keine Montageprobleme
MSI Neo2-FR / PushPins / geht nur in zwei Richtungen, Heatpipe verhindert den Einbau horizontal.

Scythe Mugen

Asus P5K Premium / Push Pins / sehr fummelig da die Pins untern Kühler sind und seitlich auch kaum Zugang ist durch die Maiboardkühler
Asus P5E / Push Pins; Retention Kit / Push Pins extrem fummelig, Retention Kit keine Montageprobleme
Evga 122-ck-nf68 rev. a2 / Retention Kit / fummelig, passt aber!
Asus P5B Deluxe/ Push Pins / fummelig, passt aber!
GB GA-MA790FX-DS5 / Retention Modul / beim befestigen mussten 4 Lamellen am Northbridgekühler "kurzfristig passend" gebogen werden
GB GA-P35C-DS3R 1.1 / keine Angabe / ACHTUNG! Kühler sehr hoch!
GB X38-DS5 Rev. 01 / Pushpins / viel Gefummel, wenig Platz (Lüfter überdeckt DIMM-1-Steckplatz & sitzt auf Speichermodul auf; Chipsatz- & Spannungswandler-Kühlkörper behindern stark den Zugriff zu den unter dem sehr ausladenden Kühler gelegenen Pushpins)
GB P35-DS3 Rev. 01 / Pushpins / Gefummel, wenig Platz (Chipsatz- & Spannungswandler-Kühlkörper behindern weniger als bei X38-DS5 den Zugriff zu den unter dem sehr ausladenden Kühler gelegenen Pushpins)
ASUS P5N-E / keine Angabe / keine Montageprobleme
Abit IP35 Rev.1.0/Retention Kit/ keine Proleme
Abit IP35 Pro / Pushpins / keine Proleme
Asus P5K-E WIFI AP / Retention Kit / keine Proleme
GB P35 DS3P Rev 1.0 / Retention Kit / keine Proleme
GB P35 DS3 Rev2.0 / Retention Kit / keine Probleme (nur n bisschen fummelig die dinger einzuhaken, aber wenn der lüfter ab is gehts recht leicht)
GB P35 DS3 Rev1.0 / Retention-Kit / keine Probleme
GB x38-Ds5 1.0/ Retention Kit / keine Montageprobleme
DFI Lanparty P35 T2RS / Retention Kit / Probleme, sihe Post#89
ASUS M3A32-MVP Deluxe/WiFi-AP / Keine Angabe / keine Montageprobleme (Bei seitlicher Montage Probleme mit Ram mit hohem Heatspreder)
MSI P35 Neo2-FR/FIR / Pushpins / Sehr wenig Platz zum Montieren wegen der Heatpipe-Konstruktion, fast unmögliche Demontage
ASUS P5W DH Deluxe / Pushpins / sehr fummelig, aber es passt gerade so (Haltklammer vom Lüfter sitz etwas auf dem Northbridge Kühler auf, geht aber trotzdem)
ASUS P5W DH Deluxe / Retentionkit / wenig fummelig - aus und einbau ist jetzt auch Problemlos mit eingebauten Mobo möglich.
GB P35-DS3R Rev 1.0 / Pushpins / Pushpins schwer zu erreichen
GB P35-DS3R Rev 1.0 / Retention-Kit / Beachten wie man die Sockel 478 halterung einbaut, die kleine platte passte nicht mehr bei mir
Asus P5K Pro Rev. 1.02G / PushPins / starke Probleme (sihe dazu Post # 197)
ASUS Crosshair / Keine Angabe / die obere Klemme des Mugen kollidiert mit Mobokühler [spannungswandlerkühler] beim umklappen, aber nicht weiter problematisch!

Scythe Mine Rev. B

GB MA790FX-DS5 Rev 1.0 / Retention Kit / Passt, nachdem man die untere Halterung abgebrochen hat, da der Passivkühler auf dem Board ein komplettes Umklappen der Halterung "unterbindet".
GB MA790FX-DQ6 Rev 1.0 / Retention Kit / Passt, nachdem man die untere Halterung abgebrochen hat, da der Passivkühler auf dem Board ein komplettes Umklappen der Halterung "unterbindet".
ASRock 4core dual-vsta / Pushpins / keine Montageprobleme
MSI Neo-2FR / Pushpins / keine Montageprobleme
Asus P5B / Push Pins / keine Montageprobleme
Asus P5K Vanilla / Push-Pins / etwas fummelig
Asus P5B Deluxe Rev. C1 / PushPins / passt nicht, Kühler drückt auf die CPU-Stromversorgung (Die schwarzen Klötzchen). Wenn man die Pins einrastet ist das Board um den Sockel extrem gebogen.
Asus P5B Deluxe Rev. C1 / Retention Kit / keine Montageprobleme (nur mit Kupferspacer)
GB P35 DS3 Rev 2.0 / Pushpins / keine Montageprobleme
Abit AV8 / Verschraubt / keine Montageprobleme
Abit IP35 / Push Pins / keine Montageprobleme
Msi P35 Neo2Fr / Push Pins / keine Montageprobleme
MSI P35 Neo2 FR / Scythe Retention Kit (Kupferplatte ist bei dem Board ein MUSS / eine Heiden Fummelarbeit, aber es geht.
ASUS A8N SLI-SE / Halteklammern / keine Montageprobleme
GB MA790X-DS4 / Keine Angabe / keine Montageprobleme

Zuletzt bearbeitet:

zonte

Lt. Commander
Ersteller dieses Themas
Dabei seit
Okt. 2006
Beiträge
1.500

Scythe Ninja Rev.A
P5W DH Deluxe / Retention Kit / kleiner Spacer erforderlich, da sonst kurzschluss, ansonsten keine Montageprobleme
Scythe Ninja Rev.B Plus

Asus A8N32SLI / Retention-Modul / Keine Montageprobleme
Gigabyte P35c-DS3R / verschraubt / Keine Montageprobleme
Asus A8N-SLI Premium / verschraubt / Heatpipe drückt Kondensator weg.
EVGA 680i Ultra 775 / verschraubt / Montage nur mit modifikation des Befestigungsteils da dies ansonsten auf den Kondenstatoren liegt. Habe dazu etwas abgefeilt, gibt dadurch aber keinerlei Probs was die Haltbarkeit betrifft usw...
GB GA-MA69G-S3H / Halteklammern / drückt die Elkos bisschen auf die Seite sonst keine probs
Asus M3A32-MVP Deluxe WiFi-AP Rev 1.xx / Halteklammern / Keine Montageprobleme
DFI Lanparty UT NF4 / Retention / keine Montageprobleme
Asus Maximus Formula Rev 1.0 / Push-Pin / keine Montageprobleme
MSI K8N Neo-F / keine Angabe / keine Montageprobleme
Asus P5B Deluxe Rev. C1 / Retention Kit / keine Montageprobleme (allerdings nur mit Kupferspacer, ohne liegt auch das Befestigungsteil des Ninja auf, diesmal auf den Kondensatoren)
GB EX38 DS4 / verschraubt / Die strammen Befestigungsbügel des Ninjas passten am tiefsten Punkt des Bügels nur ganz eben über einen, in Nähe des CPU Sockels liegenden Mosfet- Kühlkörpers. Die Montage muss daher vorsichtig erfolgen um den darunterliegenden Mosfet nicht zu zerdrücken. Im großen ganzen passt der Kühler letztendlich aber auf das Board auch wenn nur sehr sehr knapp.
http://www.abload.de/img/dsc_0039asb.jpg
GB X38-DQ6 / Halteklammern / Keine Montageprobleme
Abit IP35 -E / Push Pin / es gibt leichte Probleme den Lüfter so zu montieren, dass er nicht auf dem Chipsatz Kühler aufliegt, abgesehen davon läuft es jedoch tadellos.

Scythe Ninja Mini SCMNJ-1000

ASUS P5K-VM (G33 Chip) / Push Pins / keine Montageprobleme
Scythe Orochi

GB P35c DS3R / keien Angabe / keine Montageprobleme
Asus P5K Pro Revision 1.02G / Verschraubt / starke Probleme/nicht möglich (sihe Post #199)
Asus Maximus Formula / mitgeliefertes Kit / keine Montageprobleme (toller Anpressdruck)
Scythe
Shogun

MSI K8N Neo4-F/ Retention Kit / kein Montageprobleme
DFI LanpartyUT P35-T2R / verschraubt / Untere Lamellen kollidieren mit dem Northbridge-Kühler bei vertikaler Verschraubung; horizontal keine Probleme

Scythe Zipang

Asus P5N32-E SLI / Pushpins / Mainboardausbau zwingend zum ein/ausbau des Kühlers notwendig, da die Pins definitiv nicht bei eingebautem Mainboard zu erreichen sind.
Asus M2A-VM / Keine Angabe / keine Montageprobleme

Thermalright

Thermalright HR-01 Plus

Abit IP35 Pro / verschraubt / keine Montageprobleme
Asus P5K Premium / verschraubt /keine Montageprobleme
GB GA-P35 DS3P / Keine Angabe / keine Montageprobleme
GB P35-DS4 Rev. 1.1 / verschraubt / keine Montageprobleme


Thermalright IFX-14

EVGA 790i / verschraubt / Mainboardausbau notwendig, da er sonst nicht montiert werden kann und er ist nur horizontal einbaubar, da er sonst auf der Northbridge-Heatpipe aufliegt.
GB P35-DS4/ verschraubt / keine Montageprobleme
GB MA790FX-DQ6 / verschraubt / keine Montageprobleme
Asus Maximus Formula / verschraubt / nur nach oben blasend montierbar
ASUS M3A-32 MVP DELUXE /verschraubt / Leider kann man aber den zusätzlichen Lufter für das Mainboard nicht mehr aufsetzten (1cm fehlt!). Und nen bissel fummellig isses auch, aber ansonsten keine probleme.

ASUS P5N32-E SLI / Retention Kit? / Nur zu zweit festschschraubbar
MIS P35 Neo2-FIR/FR / geschraubt /man muss zwischen den Heatpipes bei dem 8 Pin Stecker die verlängerung abziehen (etwas fummelig, hab schraubenzieher zum hebeln benutzt) weil sonst das Kabel mit dem Kühler kollidiert
ASUS Rampage / Keine Angabe / Keine Montageprobleme
Abit ip35 pro / Geschraubt / Keine Montageprobleme

Thermalright Ultra-120 eXtreme

Abit IP35 Pro Rev2.0 / Backplate-Verschraubung /Keine Montageprobleme
Asus P5N32-E SLI / Backplate-Verschraubung / keine Montageprobleme
GB P35C-DS3R / verschraubt / keine Montageprobleme
DFI LanpartyUT P35-T2R / verschraubt / keine Montageprobleme
MSI P35 NEO2-FR / verschraubt / keine Montageprobleme
Asus P5K-E / verschraubt / keine Montageprobleme
GB P35-DS4 Rev1.0 / verschraubt / keine Montageprobleme( auch wenn es sehr knapp ist liegt der Kühler nicht auf der Heatpipe auf, Montage war einfach)
Abit IX38 Quad GT Rev.01 / verschraubt / keine Montageprobleme

Thermalright SI-128 SE

Abit AB9 / Pushpins / keine Montageprobleme
GB P35-DS3L / verschraubt / keine Montageprobleme
GB P35-DS3 / verschraubt / keine Montageprobleme
GB P35-DS3R / verschraubt / keine Montageprobleme
GB P35-DS3P / verschraubt / keine Montageprobleme
GB P35-DS4 Rev. 1.1 / Pushpins / keine Montageprobleme


ThermalTake

Thermaltake BigTyp 120

Asus P5N E SLI/ Push-Pins/ keine Montageprobleme
P5N T Deluxe/ Push-Pins/ keine Montageprobleme
Asus Maximus Formula/ Push-Pins/ keine Montageprobleme
Asus P5k-E WiFi / Pushpins / keine Montageprobleme
Abit NF7 /verschraubt/ keine Montageprobleme

Thermaltake Sonic Tower Rev.1

GB P35-DS3 Rev 2.1 / verschraubt / keine Montageprobleme
AsRock 4CoreDual-VSTA / verschraubt / Kühltürme horizontal, vertikal Kollision mit Kondensator
Asus A8R32-MVP Deluxe /verschraubt/
keine Montageprobleme
P35-DS3 Rev.1.1/ verschraubt / keine Montageprobleme

Xigmatek

Xigmatek HDT-SD964

Gigabyte GA-EP35-DS4 (Rev. 2.1) / Push Pins / Passt (Keine Infos über Montage) #192

Xigmatek HDT-S1283 / Red Scorpion

Asus P5B / Push Pins / keine Montageprobleme (ca. 5mm über MB-Kühler, starker Anpressdruck)
GB GA-MA770-DS3 / Halteklammern / 2 von 4 RAM-Slots sind blockiert (Lamellen wegbiegen oder RAM ohne Kühler drauf benutzen!).
ASUS P5K-E / Push Pins / keine Montageprobleme
ASUS Maximus Formula / Push Pins / keine Montageprobleme
Abit IP 35 Pro / Pushpins / keine größeren Probleme , nur leichtes Aufliegen auf dem mittleren Passivkühler des Boards (unterste Lamelle leicht (!) eingedrückt
MSI P35 neo3 / Push Pins / keine Montageprobleme
GB P35 DS3 Rev. 2.1 / Push Pins / keine Montageprobleme
GB GA-MA69G-S3H / standard AMD Befestigung / keine Montageprobleme
ABIT IP35 / Pushpins / keine Montageprobleme
GB P35-DQ6 Rev1.0 / Pushpins / Heatpipe im Weg, Kühler kann aber benutz werden, es werden nur 2-3 Lamellen leicht verbogen.
GB P35-DQ6 Rev1.1 / Pushpins / keine Montageprobleme
GB 965P-DS3P Rev2.0 / Pushpins / keine Montageprobleme
MSI Neo2-FR / Pushpins / Keine Montageprobleme (hat auf dem Board einen ECHT IRREN Anpressdruck)
Abit ip35 -E/ Pushpins/ gerade so übern MB Kühler
MSI P35 Platinum / keine Angabe/ ist ohne Probleme machbar nur etwas fummelig aufgrund der Northbridgekühlung.
MSI P35 Neo2-FIR Rev. 1 / Pushpins / keine Montageprobleme
Asus P5k-E WiFi / Pushpins / keine Montageprobleme
DFI UT P35 / Pushpins / Damit er passt, habe ich unten an einer Ecke die untersten 4-5 Lamellen etwas nach oben gebogen.
GB X38-DQ6 / Thermalright Retetnion Kit / keine Montageprobleme
GB GA-P35-DS3 Rev 1.0 / Push Pins / keine Montageprobleme
GB GA-P35-DS3 Rev 2.0 / Pushpins / keine Montageprobleme
Asus P5N-E SLI / Push-Pins / keine Montageprobleme
Asus M2N32 SLI Deluxe Wireless / Push-Pins / Kostet 2 Rambänke, der breite wegen.
Asus M2N- SLI Deluxe / Push Pins / keine Montageprobleme
GB P35C DS3R / Push Pins / keine Montageprobleme
GB EP35C-DS3R Rev 2.1 / Pushpins / keine Montageprobleme


Zalman

Zalman CNPS 7000B-AlCu

MSI K8N Neo2 Platinum / keien Angabe / kein Montageprobleme
GB GA-965P-DS3 / Zalman Adapter f. Sockel 775 / kein Montageprobleme

Zalman CNPS 7700 Cu

GBP965-DS4 / keine Angabe / kein Montageprobleme
MSI- P45 FR (MS7514)Rev 1 / Verschraubt / Hackeliger Einbau (sihe Post #204)

Zalman CNPS 8000


Asus M2A-VM HDMI / Retention Modul / erster RAM-Slot blockiert durch Heathpipes

Zalman 9500 NT

Asus Rampage Formula / verschraubt / kein Montageprobleme
GB GA X38-DS5 / verschraubt / kein Montageprobleme
GB GA P35-DS4 / verschraubt / kein Montageprobleme
GB GA P965-DS4 / verschraubt / kein Montageprobleme
ASUS P5K WS / Verschraubt / kein Montageprobleme
GB 965P-DS4 / verschraubt / kein Montageprobleme

Zalman 9700 NT od. LED

Asus Rampage Formula / verschraubt / kein Montageprobleme
GB GA P965-DS4 / verschraubt / kein Montageprobleme
Asus Maximus Formula Rev 1.0 / verschraubt / kein Montageprobleme
ASUS Striker Extreme Rev. A2 / Verschraubt / kein Montageprobleme
GB X38-DS5 Rev1.0 / verschraubt / kein Montageprobleme
ASUS P5E / verschraubt / kein Montageprobleme
Abit QuadGT P965 / verschraubt / kein Montageprobleme
GB P35-DS4 Rev1.0 / verschraubt / kein Montageprobleme
GB P35-DS4 Rev2.0 und Rev2.1 / verschraubt / kein Montageprobleme
MSI P35 Platinum / keine Angabe / kein Montageprobleme
MSI Neo2 P35-FR / verschraubt / kein Montageprobleme
Asus Striker Extreme / verschraubt / kein Montageprobleme
GB X48-DS4 / Keine Angabe / kein Montageprobleme
GB P35 DS3 / Keine Angabe / kein Montageprobleme
Asus P5Q-E / Verschraubt / kein Montageprobleme
Asus P5B Deluxe / Verschraubt / kein Montageprobleme
GB X38-DQ6 Rev1.0 / verschraubt / kein Montageprobleme (Crazycool Backplate muss entfernt werden)

Zalman CNPS 9500-AT

ABIT IP35 Pro / verschraubt / kein Montageprobleme
ASUS P5K-VM (G33 Chip) / Retention Kit / kein Montageprobleme

ZEROtherm

ZEROtherm Nirvana NV120

MSI P35 NEO2-FR / verschraubt / kein Montageprobleme
Asus P5K-E / verschraubt / kein Montageprobleme
Abit IP35 Pro / verschraubt / kein Montageprobleme (Chipsatzkühler haben auch Platz)
http://www.hardwareoc.at/boards/Abit-IP35-Pro-Mainboard-025.jpg
http://www.hardwareoc.at/boards/Abit-IP35-Pro-Mainboard-027.jpg
GB P35-DS4 Rev2.0 und Rev2.1 / verschraubt / kein Montageprobleme
GB 965P-DS3 R3.3 / verschraubt / kein Montage probleme
GB P35-DQ6 Rev 1.0 / Verschraubt / kein Montage probleme (nur Horizontal)
Asus P5Q-E / verschraubt / Keine Montageprobleme
ASUS P5E / Backplate / Keine Montageprobleme
Asus P5Q deluxe / verschraubt / Keine Montageprobleme



06.03.2008 Thread eröffnet
06.03.2008 Thread Updated
17.03.2008 Thread Updated
23.03.2008 Thread Updated, Fehler behoben
23.03.2008 Thread Updated
25.03.2008 kleine Designänderung und erweiterung, Updated
13.04.2008 Thread Aktualisiert bis Post #75
14.04.2008 Thread Aktualisiert bis Post #101
26.04.2008 Thread wieder "eröffnet"
18.06.2008 Thread Aktualisiert bis Post #182
13.10.2008 Thread Aktualisiert bis Post #203
14.10.2008 Thread Aktualisiert bis Post #232
17.10.2008 Thread Aktualisiert bis Post #260

Zuletzt bearbeitet:

x-Marder-x

Lieutenant
Dabei seit
März 2007
Beiträge
980
AW: Welcher Kühler passt auf mein Board?

Hallo,

gute Idee, dass hätte ich auch schon oft brauchen können...

Gab hier mal vor einer Woche einen Thread über diese Sache, der hatte aber nur bestimmte Lüfter...

Meiner Meinung macht das nur Sinn wenn man alle möglichen Lüfter und Board's aufnimmt...

Habe auch zwei Beträge für dich...

1. Zalman 9700 NT od. LED / GB P35-DS4 Rev1.0 / verschraubt / kein Montage probleme
2. Zalman 9700 NT od. LED / GB P35-DS4 Rev2.0 und Rev2.1 / verschraubt / kein Montage probleme
3. ZEROtherm Nirvana NV120 Premium / GB P35-DS4 Rev2.0 und Rev2.1 / verschraubt / kein Montage probleme


MFG
Marder


DaniHH

Ensign
Dabei seit
Dez. 2007
Beiträge
166
AW: Welcher Kühler passt auf mein Board?

Ich mach auch ma
Scythe Mugen/GB P35 DS3 Rev2.0/Retention Kit/keine Probleme (nur n bisschen fummelig die dinger einzuhaken, aber wenn der lüfter ab is gehts recht leicht)

Dani


Rollensatz

Admiral
Dabei seit
Jan. 2006
Beiträge
7.659
AW: Welcher Kühler passt auf mein Board?

Hi,

habe den:

Thermalright Ultra-120 eXtreme

GB P35-DS4 Rev1.0 / verschraubt / kein Montageprobleme

auch wenn es sehr knapp ist liegt der Kühler nicht auf der Heatpipe auf, Montage war einfach


$co®pion

Banned
Dabei seit
Jan. 2006
Beiträge
2.822
AW: Welcher Kühler passt auf mein Board?

Xigmatek HDT-S1283___/ MSI Neo2-FR / Pushpins / Keine Montageprobleme
Coolermaster Hyper TX_/ MSI Neo2-FR / Pushpins / Keine Montageprobleme
Coolermaster Hyper TX_/ GA 965P DS3 / Pushpins / Keine Montageprobleme
Boxed Kühler_________/ GA 965P DS3 / Pushpins / Keine Montageprobleme

Das einzige was mir auffiel ist, das der Xigmatek einen ECHT IRREN Anpressdruck am MSI Neo2-FR hat.
Das Mainboard hat sich dadurch extrem durchgebogen, sodass ich mich entschloss den Kühler etwas zu modifizieren.
Ich habe einfach eine Lage Karton von einer Zigaretten Schachtel zwischen Kühlerboden und Clipbügel als Distanz eingebaut.

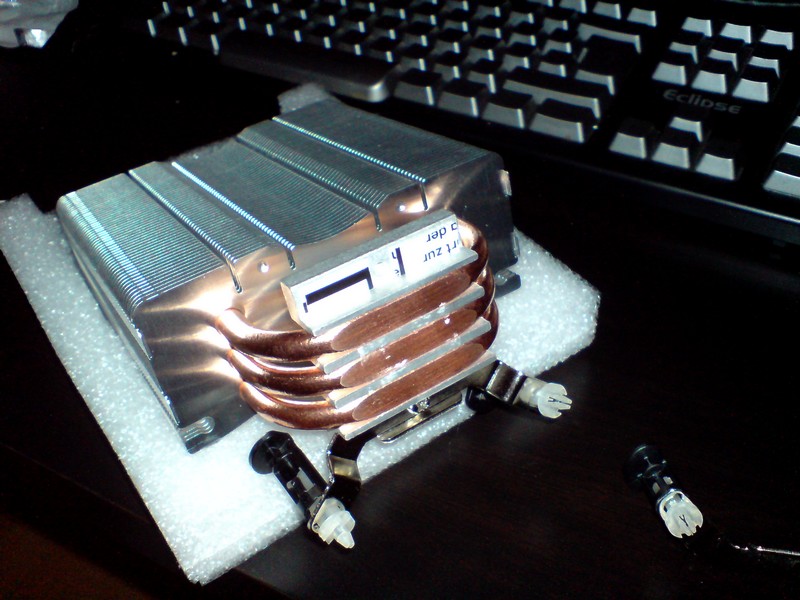

Distanz1.JPG Distanz2.JPG

Zuletzt bearbeitet:

jodd

Stammgast
Teammitglied
Dabei seit
Dez. 2005
Beiträge
29.820
AW: Welcher Kühler passt auf mein Board?

ZEROtherm Nirvana NV120 Premium / GB GA-965P-DS3 R3.3 / verschraubt / kein Montage probleme

Arctic Cooling Freezer 7 Pro / GB GA-965P-DS3 R3.3 / Pushpins / keine Montageprobleme

Zuletzt bearbeitet:

uemmue

Banned
Dabei seit
Juli 2007
Beiträge
331
AW: Welcher Kühler passt auf mein Board?

9700 LED / MSI P35 Platinum / keine Probleme
Scythe Mugen + Retention Kit / Gigabyte P35 ds3P rev 1.0 / keine Proleme


Lotusbloom

Commander
Dabei seit
Apr. 2003
Beiträge
2.107
AW: Welcher Kühler passt auf mein Board?

Thermalright SI-128 SE / Gigabyte-Mainboards GA-P35-DS3L, GA-P35-DS3, GA-P35-DS3R, GA-P35-DS3P / keine Probleme


Invent!

Lt. Commander
Dabei seit
Jan. 2008
Beiträge
1.778
AW: Welcher Kühler passt auf mein Board?

Xigmatek HDT-S1283/ Abit ip35 -E/ Pushpins/ gerade so übern Mb kühler


Regis91

Lieutenant
Dabei seit
Sep. 2007
Beiträge
557
AW: Welcher Kühler passt auf mein Board?

Xigmatek S1283 geht aufs MSI P35 Platinum, ist ohne Probleme machbar nur etwas fummelig aufgrund der Northbridgekühlung ;)


Lotusbloom

Commander
Dabei seit
Apr. 2003
Beiträge
2.107
AW: Welcher Kühler passt auf mein Board?

Sry, übersehen ...

Ich habe das Befestigungskit verwendet, welches halt eben beim Kühler dabei war.
Hersteller-Link: http://www.thermalright.com/new_a_page/product_page/cpu/si-128_se/installation_cpu_cooler_si128se.htm

Ich besitze das DS3P, das bekanntlich einen größeren NB-Kühler als die anderen angegebenen Varianten hat. Aus diesem Grund gehe ich einfach davon aus, dass der Kühler auch dort passen wird. Nur bei dem DS4 könnte es knappt werden!


Lotusbloom

Commander
Dabei seit
Apr. 2003
Beiträge
2.107
AW: Welcher Kühler passt auf mein Board?

Ach ja ...

Cooler Master Hyper TX 2 / Asus M2A-VM AM2 / Halteklammern / no problemo

Ich denke, der TX 2 sollte auf jeden Board passen! So ausladend ist er einfach nicht, vor allem nicht in Richtung Mainboard ..


bitfunker

ewohner
Dabei seit
Okt. 2001
Beiträge
18.283
Scythe Mine Rev. B: Asus P5K Vanilla/Push-Pins/etwas fummelig

Arctic Cooling Freezer 7 Pro: Asus P5K Vanilla/Push-Pins/Einwandfrei

Zuletzt bearbeitet:

Chillaholic

Fleet Admiral
Dabei seit
Jan. 2008
Beiträge
11.576
Asus P5k-E WiFi

Xigmatek HDT-S1283: Pushpins - Keine Probleme
Arctic Cooling Freezer 7 Pro: Pushpins - Keine Probleme
Thermaltake BigTyp 120: Pushpins - Keine Probleme

Zuletzt bearbeitet:
Status
Es sind keine weiteren Antworten möglich.
Top
