USB C-Erweiterung Mainboard

[saunts]

Guten Morgen,

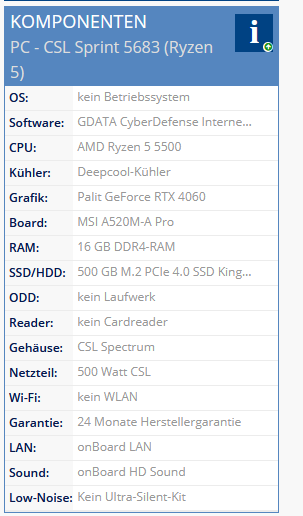

ich habe einen Rechner mit folgenden Spezifikationen:

Dazu zwei in daisy chain geschaltete BenQ (GW2786TC). Aktuell sind sie über display port an den PC angeschlossen. Um meinen Laptop für das Homeoffice einfach anschließen und umschalten zu können, möchte ich das künftig über USB C und eine USB Switch regeln. Seitens der Monitore funktioniert das.
Meine Frage lautet nun: kann ich den hier abgebildeten PCI-E1-Slot mit einem entsprechenden USB C-Adapter erweitern?

Ich kenne mich schlecht aus. Danke für jede Hilfe.

Liebe Grüße



[xxMuahdibxx]

Was soll das bringen... Der USB Adapter müsste ja Displayport alt Modus haben dafür...

Bezweifle das X1 pcie dafür überhaupt die Bandbreite hat..



[Drewkev]

Vielleicht weil Montag, aber irgendwie verstehe ich nicht so ganz was du vor hast. Der BenQ hat einen DP-Eingang (-> PC) und einen USB-C Port (-> Laptop), für die Peripherie schaffst du einen simplen USB-Switch an.

Was genau soll dann der USB-C Adapter im PCIe Slot können und tun?



[Fujiyama]

Das Signal muss doch von Notebook zu Monitor und nicht zum Mainboard des PCs?
Daher wär für mich das Vorgehen erstmal nicht zielführend.

Bräuchtest du nicht einfach ne Docking Station?



[xxMuahdibxx]

@Drewkev zwei Monitore per Daisy Chain..

Über den USb-C IN am Monitor wäre ja ein DP Signal drinnen..

USB Umschalter wäre preiswerter als KVM oder Docking Station.

@Fujiyama nochmals lesen..dann kommt sowas als Plan raus.

Laptop + PC -> USB Umschalter -> Monitore..

Problem... Ohne DP alt Modus beim USB Ausgang vom PC geht's nicht.



[tree-snake]

Du brauchst eine Dockingstation, welche einfach umschaltbare Eingänge für deinen PC und Notebook hat. Also 2x HDMI und Thunderbold z.B. Easy going.



[Drewkev]

@xxMuahdibxx
Genau das habe ich doch geschrieben? Eine Docking Station braucht es hier nicht, höchstens einen USB-Switch damit er die Peripherie auch am PC nutzen kann.

Außer er will partout nicht Umschalten oder die Monitore machen das nicht automatisch.



[xxMuahdibxx]

@Drewkev der TE war schon so weit..

, möchte ich das künftig über USB C und eine USB Switch regeln.

Habe selbst eine Karte gefunden..

https://www.delock.de/produkt/89582/merkmale.html

Aber dort steht maximal ein Monitor...

Sollte man nachfragen ob auch mehr geht..



[Drewkev]

Da wäre ich mir eben nicht so sicher, ich vermute er verwendet aktuell den USB-C Port des Monitors gar nicht bzw. weiß nichts von dessen Existenz. Das über eine PCIe Karte lösen zu wollen ist sowieso Quatsch.



[saunts]

Herzlichen Dank für die viele Hilfe. Leider schalten die Monitore nicht automatisch um und ich möchte ungern immer die Quelle am Monitor umschalten müssen (von DP zu USB). Den USB C Port am Monitor nutze ich aktuell für die Peripherie. Alles über ein Kabel mit physischem Schalter fände ich am elegantesten.



[Drewkev]

@saunts
Dann brauchst du aber einen KVM-Switch, bspw: https://www.amazon.de/dp/B0DXF5Z23S/

Ob die mit einem Ein-/Ausgang auch MST können, weiß ich nicht .. wären halt günstiger. Dazwischen muss aber noch eine Docking Station damit es bei einem Kabel (für den Laptop) bleibt.



[xxMuahdibxx]

@Drewkev gut das er sagt Monitor per Daisy Chain ( was nur per Displayport möglich ist ) und du einen HDMI KVM postest ..

Sowie Laptop mit wohl nur USB-C wo alles in einem Kabel rausgeht.. DP alt Mode..

Diese KVM die das können kosten halt mehr.



[saunts]

Danke sowohl für den Link zur Karte @xxMuahdibxx wie auch die Docking Station @Drewkev . Ich schau mir beides an. Nur einen Monitor im Homeoffice zu verwenden, wäre akzeptabel.
Bei der Docking Station müsste ich mich von Daisy Chain verabschieden, nehme ich an - und einfach separat über HDMI gehen, korrekt? Ich denke, auch das wäre in Ordnung. Eigentlich möchte ich nur eine möglichst saubere Lösung, ohne die Quelle am Monitor an sich wechseln zu müssen...



[Drewkev]

Nur einen Monitor im Homeoffice zu verwenden, wäre akzeptabel.

Ne moment, du hast da was falsch verstanden. DisplayPort kann mit nur einem Anschluss zwei Monitore ansteuern (das nutzen deine aktuellen Monitore damit Daisy-Chain überhaupt geht), ich weiß aber nicht ob das auch die KVM-Switches mit nur einem DisplayPort-Anschluss können. Von denen gibt es nämlich deutlich mehr und günstiger sind sie auch noch.

Damit hast du aber erstmal nur das Umschalten gelöst, damit es bei einem Kabel für den Laptop bleibt bräuchtest du zusätzlich eine Docking Station. Beides in einem hätte ich so bisher nicht gesehen, auch wenn ich es nicht gänzlich ausschließen kann dass sowas exisitert.



[xxMuahdibxx]

. Beides in einem hätte ich so bisher nicht gesehen, auch wenn ich es nicht gänzlich ausschließen kann dass sowas exisitert.

Bitte

https://www.amazon.de/KVM-Switches-...2lkZ2V0TmFtZT1zcF9waG9uZV9zZWFyY2hfYXRm&psc=1

Frage ist ob Daisy Chain noch geht.

So jetzt.. Handy zerschießt mir die Links gerne.

Kann damit sogar den Laptop laden.



[Drewkev]

Ich sehe da keinen USB-C Port für einen Laptop

.. bei mir wegen einem KVM-Switch mit HDMI meckern (wo es übrigens kein Daisy-Chain gibt) aber dann selber einen posten ..



[saunts]

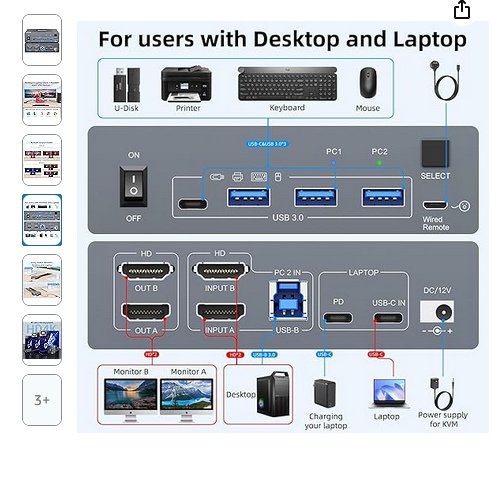

Die 4k HDMI & USB Variante könnte aber klappen, oder?:



[Drewkev]

Müsste man probieren, aber sieht erstmal danach aus. Kostet natürlich entsprechend.



[saunts]

Großartig. Herzlichen Dank. Das Geld investiere ich gerne für eine saubere Lösung. Schade, dass das mit der USB C Karte an dem Motherboard nicht so ohne witeres möglich zu sein scheint...



[species_0001]

Man nehme einen USB-C Dock +KVM Switch, z.b.
https://www.avaccess.com/products/idock-c10/
https://www.avaccess.com/products/kd-e10/
https://tesmart.de/products/hdc202-p23

oder man hätte Monitore mit integrierter USV-C + KVM Switch Funktion nehmen sollen.
https://geizhals.de/?cat=monlcd19wide&xf=11939_27~11967_DisplayPort~11967_DisplayPort-Out~11967_xUSBCmDP~12021_KVM-Switch~14816_90
(sonstige Monitor Eigenschaften Filter nach Belieben)


USB-C Erweiterung fürs Mainboard ist eben nicht trivial.
Du brauchst nicht nur USB-C, sondenr du brauchst USB-C wo Displayport eingeschleißt wird.
Solche Karten gibt es durchaus, aber als Thunerbolt Karten.
z.b.
sowas
https://geizhals.de/asus-thunderboltex-4-90mc09p0-m0eay0-a2500488.html
funktioniert aber nur herstellergleich und nur mit ausgewählten Mainboards. Mit deinem nicht.
