Randfee schrieb:
Aufnehmen geht mit der Software echt nicht? Kann denn das Gerät selber Serienbildaufnahme automatisch, quasi 9fps Film?
Ich bin nicht auf dem Stand, was die offizielle FLIR Software aktuell alles kann, aber vermutlich muss man für Extrawünsche wie Serienaufnahmen oder Rohdaten im Livestream entweder auf Fremdsoftware (z.B. Ex Tools) zurückgreifen oder gleich selbst Hand anlegen. Gehen tut es aber auf jeden Fall, siehe: Flir Ex: Realtime raw radiometric data streaming via UVC
Randfee schrieb:
Da in den Metadaten so einige Limits stehen ist nicht direkt klar wie skaliert werden muss, aber ja, das bekommt man dann auch hin...
Wie die Rohdaten zu behandeln sind, wird hier erklärt: enhancement: extract binary data from FLIR radiometric jpg

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Randfee und soyd
@0-8-15 User , sweet, danke. Besonders Ex Tools sieht schon ziemlich umfangreich aus. Endlich kommt mal einer auf die Idee pixelgenau zu kalibrieren und damit Differenz-Messungen zu machen einzubauen... sehr gut! Gibt's bei diversen sehr teuren Kameras/Softwarepaketen nicht und bauen wir immer selber ein (auf der Arbeit).
Da komme ich ja dann doch gleich in die Versuchung mir privat irgendwann mal eine E4 zum Basteln zu beschaffen, halt nur für alle kühleren Sachen, hm 🤔

guten morgen, so bin heute im Büro hab mal geschaut, wir haben keine E4 oder E8 sondern eine (alte)
Flir i7
https://www.flir-infrarotkameras.de/i7

Aber ich denke der Unterschied zur E4 oder E8 ist keine Neuanschaffung wert bei unserem Einsatzgebiet oder wie seht ihr das? Taugt das teil was

  • Gefällt mir
Reaktionen: Thorque
0-8-15 User schrieb:
Eine Ungleichmäßigkeitskorrektur führt die Flir E4 automatisch in regelmäßigen Abständen durch.
Das ist ziemlich sicher nicht gemeint.
Die NUC wird immer benötigt, in welcher Form auch immer, hier ist das mit Shutter beschrieben, geht aber auch ohne...
Randfee meint die Emissionsgradeinstellung. Bei den meisten Cams stellt man einen Emissionsgrad ein, der gilt dann für die ganze Szene. Ist oft ziemlich blöd, wenn man verschiedene Materialien betrachtet und nicht überall Referenz-Aufkleber draufkleben will (je nach Temperatur auch garnicht möglich).

  • Gefällt mir
Reaktionen: Randfee und 0-8-15 User
soyd schrieb:
Randfee meint die Emissionsgradeinstellung.
Ich glaub nicht, dass man bei den Ex Tools den Emissionsgrad auf Pixelebene einstellen kann.
soyd schrieb:
Bei den meisten Cams stellt man einen Emissionsgrad ein
Der in der Kamera eingestellte Emissionsgrad sollte die Rohdaten eigentlich nicht beeinflussen.
Randfee schrieb:
mir privat irgendwann mal eine E4 zum Basteln zu beschaffen
Was mir an der E4 am meisten fehlt, ist die Möglichkeit, manuell zu fokussieren.

Nachtrag: Wobei es selbst dafür eine Lösung gibt (Focus Adjustment Tool)

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: soyd
0-8-15 User schrieb:
Kannst du nicht einfach einen Filter vor die Linse schieben?
um den Temperaturbereich eines Bolometers zu ändern... ja klar, das ginge, aber da man bei den meisten Geräten keinen Zugriff auf die Kalibrierkurve hat wird man da natürlich nichtlinear in der response, was ja blöd ist. Wenn man Rohdaten irgendwoher bekommt oder ein Gerät hätte wo man auf die Berechnung zugriff hat und diese ändern kann, dann geht das alles ;-)

soyd schrieb:
Das ist ziemlich sicher nicht gemeint.
Die NUC wird immer benötigt, in welcher Form auch immer, hier ist das mit Shutter beschrieben, geht aber auch ohne...
Randfee meint die Emissionsgradeinstellung. Bei den meisten Cams stellt man einen Emissionsgrad ein, der gilt dann für die ganze Szene. Ist oft ziemlich blöd, wenn man verschiedene Materialien betrachtet und nicht überall Referenz-Aufkleber draufkleben will (je nach Temperatur auch garnicht möglich).
genau, wie oben beschrieben. Eine Referenzfläche (bekannte Emissivität) dient bei der Methode aber natürlich gerne als genau das: Referenz. Damit kennt man die Temperatur der thermisch ausgeglichenen Bildszene und kann so für jeden Pixel die Emissivität "postulieren".

0-8-15 User schrieb:
Ich glaub nicht, dass man bei den Ex Tools den Emissionsgrad auf Pixelebene einstellen kann.
ja, da hast du dann letztlich Recht behalten, ich hatte beim schnellen drüberschauen fälschlicherweise gedacht.
ich meinte tatsächlich, wie @soyd auch unten schrieb, dass für eine im thermischen Gleichgewicht befindliche Bildszene in jedem Pixel die Emissivität so angepasst wird, dass das Bild homogen ist!
Leider hab ich mich vertan. Die ExTools können diese Art der Kalibrierung auch nicht, aber sie können so etwas Ähnliches was sie "Farb Differenzmessung" nennen.
https://joe-c.de/pages/posts/programm_ex_tools_158.php#v010
unter 0.99 zu finden bzw. hier im Bild
https://joe-c.de/media/thermo/dev/FlirExTools/Screen_13.jpg
Das hilft zwar beim besseren visuellen Erkennen von Veränderungen und hat daher auch seine Daseinsberechtigung. Das ist auch schon mal ganz nett, aber natürlich steigt die spektrale Strahlungsleistung bei halber Emissivität auch nur entsprechend weniger, daher nehmen die relativen Fehler auch linear mit delta-T zu. Das ganze klammert natürlich sowohl Reflexionen aus und nimmt überdies an, dass die Emissivitäten der im Bild befindlichen Materialien lokal (nahe der Referenztemperatur) konstant sind. Das passt für die meisten Materialien und relativ kleine deltaT ganz gut.

So ein feature wäre wohl zu "pro" als das man es mal irgendwo einbauen würde. Bei diversen Messobjekten kann man ja solche Referenzbilder ganz gut machen, Beispiel: ausgeschaltete Platine liegt auf Tisch. Die ist natürlich irgendwann im thermischen Gleichgewicht mit der umgebenden Luft. Heiße Glühbirnen hat man ja nicht mehr als Beleuchtung, sonst wäre das blöd wegen Reflexion, aber bei LED Licht kann man so mit Serienbildaufnahme z.B. viel besser erkennen, wann wo wieviel Leistung verbraten wird ;-)

0-8-15 User schrieb:
Der in der Kamera eingestellte Emissionsgrad sollte die Rohdaten eigentlich nicht beeinflussen.
nein, natürlich nicht, aber genau deswegen will ich eigentlich ein Gerät was ich einfach auslesen kann und damit (live) rechnen kann wie ich will. Wie eine 0815 Industriekamera, nur halt im infraroten ;-)

Randfee schrieb:
Wenn man Rohdaten irgendwoher bekommt
Soweit ich das verstehe, entsprechen die Rohdaten bei den FLIR Kameras den Werten, die der ADC ausgibt.
Randfee schrieb:
aber genau deswegen will ich eigentlich ein Gerät was ich einfach auslesen kann und damit (live) rechnen kann wie ich will

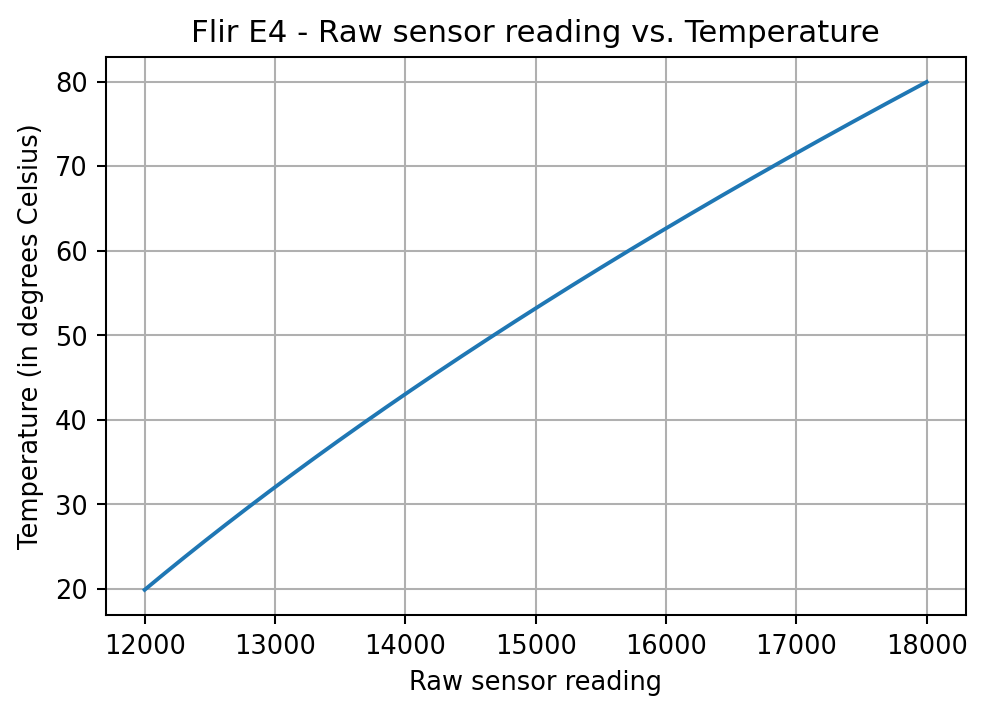

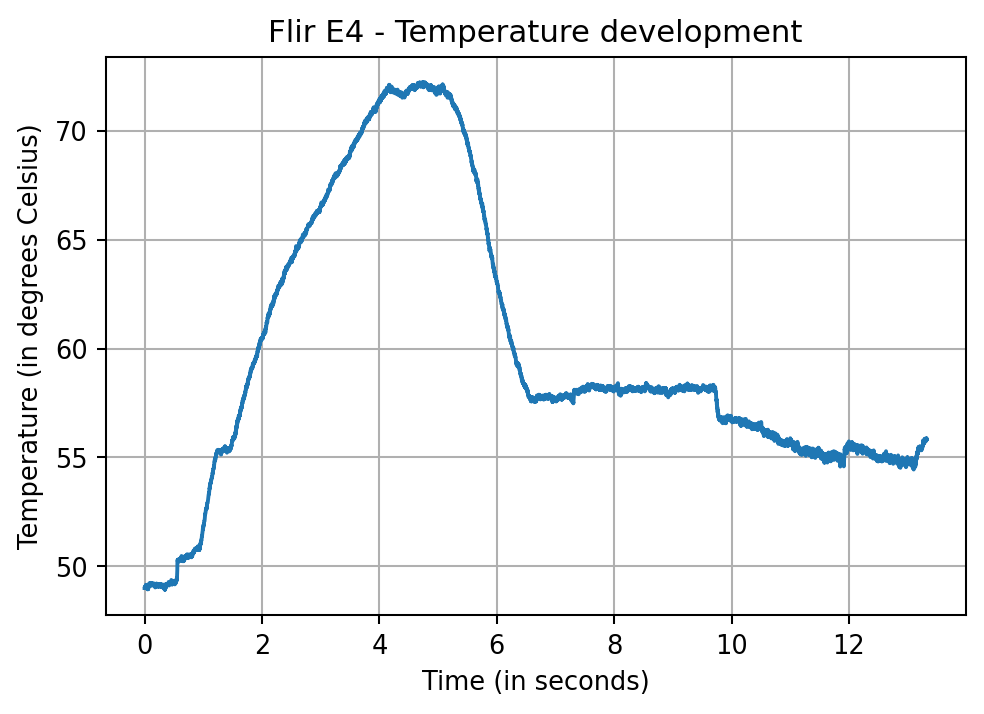

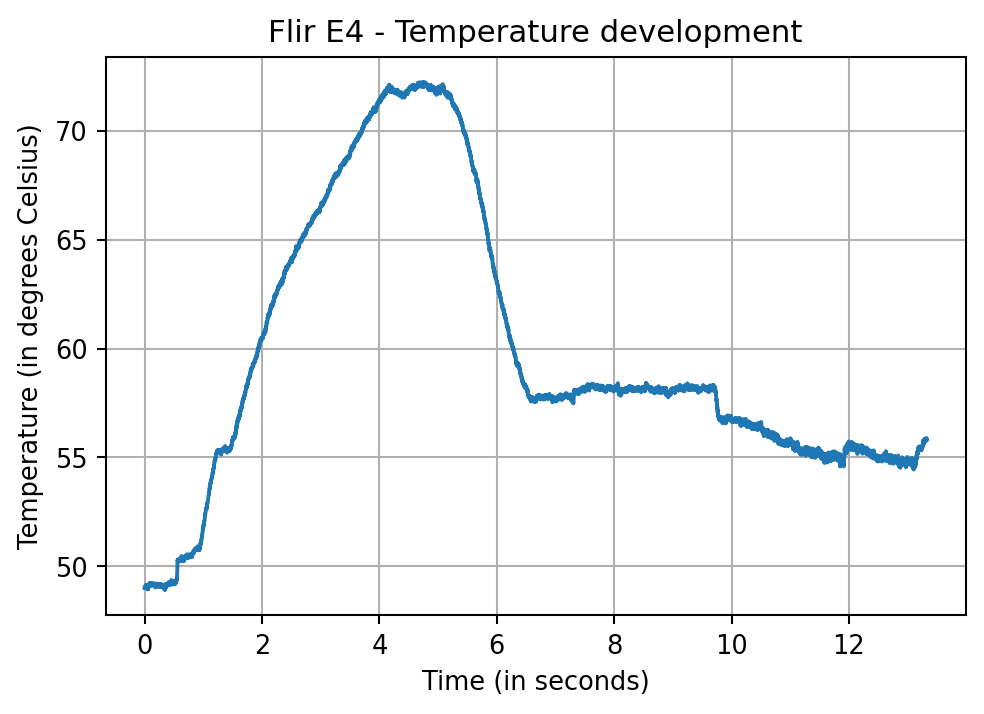

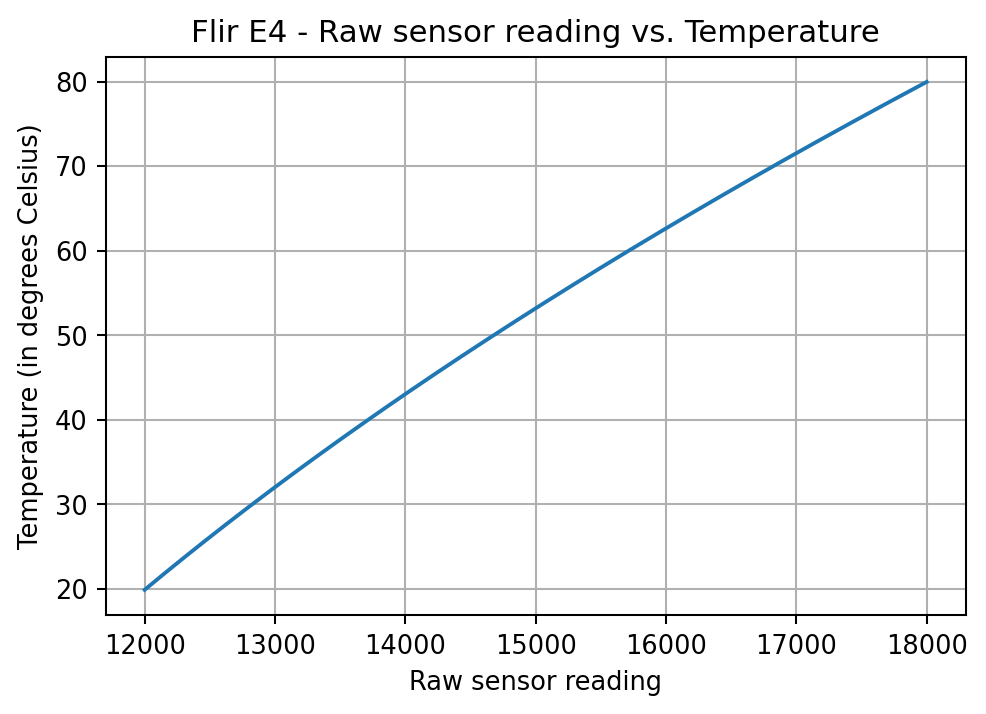

Nachtrag: Hat mir nun doch keine Ruhe gelassen ... "realtime raw radiometric data streaming" geht astrein.


Anhänge

  • flir.mp4
    3 MB
  • adc_t.png
    58,4 KB · Aufrufe: 255
  • temp.png
    55,9 KB · Aufrufe: 242
Zuletzt bearbeitet: (Zeitraffer angehängt)
  • Gefällt mir
Reaktionen: Randfee
0-8-15 User schrieb:
Soweit ich das verstehe, entsprechen die Rohdaten bei den FLIR Kameras den Werten, die der ADC ausgibt.
Das sind nicht die ADC Werte (wenn das Video der RAW Stream ist). Bei den wirklichen Rohdaten hätte man Streifenstrukturen mit drin. Im Video wurde auf jeden Fall die NUC schon angewandt, ziemlich sicher auch die temperaturabhängige Gehäusekompensation (Shutter).
Die wirklichen ADC Werte machen auch nicht allzuviel Sinn, sonst bräuchte man nen Schwarzkörper der den ganzen Bildbereich abdeckt.

@Randfee
du willst das vor der Ratiometrischen Korrektur so wie ich das verstehe, damit du die Plank Annäherung nicht zurückrechnen musst oder ;)

  • Gefällt mir
Reaktionen: Randfee und 0-8-15 User
howdy,

ich kenne diese "Handgeräte" nicht von FLIR und was die Software-Hacks bzw. tools wirklich liefern weiß ich auch nicht, daher bin ich der falsche das zu beantworten. Auf jeden Fall, egal was man macht, wäre es sehr hilfreich zu wissen was bei welchem output Signal draufgerechnet ist!!!
Völlig richtig, je nachdem was da schon draufgerechnet ist. Die spektralen Abstrahlverhalten sowie andere optische Eigenschaften beliebiger Materialien sind ja sowieso alle nur als Schwarzkörperstrahlung mit Emissivität als Abschwächung gerechnet, ich kenne den Terminus "Planck-Annäherung" nicht, das muss ein Thermografie-Geräte Jargon sein. Physikalisch muss ich, wenn ich's richtig rechnen will, Emissivität in Abhängigkeit der Wellenlänge und Temperatur kennen, sowie die externe Quanteneffizienz des Bolometers/Pyrometers sowie die Response curve. Letztlich reicht mir für den Sensor selber auch das letzte. Signal(input), wobei "input" die spektrale Leistungsdichte ist, welche wie gesagt Materialabhängig ist.
Ich gehe stark davon aus, dass diese Geräte wie auch das E4, alle von Grauen Körpern ausgehen.

soyd schrieb:
Das sind nicht die ADC Werte (wenn das Video der RAW Stream ist). Bei den wirklichen Rohdaten hätte man Streifenstrukturen mit drin. Im Video wurde auf jeden Fall die NUC schon angewandt, ziemlich sicher auch die temperaturabhängige Gehäusekompensation (Shutter).
Die wirklichen ADC Werte machen auch nicht allzuviel Sinn, sonst bräuchte man nen Schwarzkörper der den ganzen Bildbereich abdeckt.

@Randfee
du willst das vor der Ratiometrischen Korrektur so wie ich das verstehe, damit du die Plank Annäherung nicht zurückrechnen musst oder ;)
Die NUCs sollen angewandt sein, dazu zählen ja nicht nur Inhomogenitäten der einzelnen "Schaltkreise" sondern auch thermische Kopplung des Sensors, Vignette usw, wenn ich richtig gehe, oder? Dazu kenne ich die Geräte wie gesagt viel zu schlecht bis gar nicht, weiß nicht was die standardmäßig rechnen.
Falls das alles nicht der Fall ist bräuchte man, sagst du ja schon, einen homogenen Schwarzkörperstrahler. Falls der nicht scharf abgebildet werden soll ist das aber auch gar nicht so schwer, aber unschön.
Bei Pyrometern bzw. allen normalen VIS Kameras (die auf Photoeffekt basieren) ist die Linearität der EQE in weiten Teilen schon gegeben. Trotzdem macht man da ja z.B. auch Hell, Dunkel- und Bios-Bilder als "NUC", wenn man es richtig machen will (macht selbst jeder Hobby Astrofotograf). Bei Bolometern wegen der Eigenwärme nochmal deutlich komplexer. Wenn ich so ein Gerät hier hätte und käme zusätzlich zur berechneten Temperatur ans Signal dann wäre mit einer 0815 Messung an 3 Temperaturpunkten schnell klar, was das RAW Signal wirklich ist ;-)

Was bedeutet das jetzt. Welche Korrekturen sind da jetzt angewandt? Beim Thermografie-Jargon müsst ihr mir helfen. Ich bin kein Branchen-Fachmann und weiß daher auch nicht sicher, was bei der "radiometrischen Korrektur" standardmäßig bei diesen Systemen alles einfließt - vermute aber, dass es ziemlich basic ist. Man kann ja "nur" eine Emissivität vorgeben und hat keine Materialdatenbank.

Was ich oben als Zielanwendung geschildert basiert natürlich auf einem Signal welches bis auf Homogenisierung (NUC?) möglichst nicht weiter durch irgendwelche Annahmen verschlimmbessert ist, ja.

0-8-15 User schrieb:
Die bekommt er im RAW Stream.

wie hast du die Daten wie oben gezeigt nun extrahiert, mit einer FLIR Software oder mit EX Tools oder dergleichen? Sorry, ich bin da weiterhin verwirrt.


Wenn die E4 nicht so ein auf der Baustelle sinnvolles, für den Rechnerbetrieb aber "beschissenes" Pistolengehäuse hätte (nichtmal Stativmount), hätte ich jetzt schon eine bestellt. Für manche Anwendungen halt blöd. Zusammen mit 9fps halt zwei klare Negativpunkte, aber Privat brauch ich nicht unbedingt mehr als 9fps, mounten will ich's aber schon :p
Läuft das Gerät eigentlich mit eingestecktem USB endlos oder zieht der dann den Akku leer im Betrieb?

Herrliche Diskussion, merci

Zuletzt bearbeitet:
Randfee schrieb:
wie hast du die Daten wie oben gezeigt nun extrahiert
Mit dem oben verlinkten Beispielcode (libuvc). Die Rohdaten werden einfach in eine Datei gestreamt.
Randfee schrieb:
Zusammen mit 9fps halt zwei klare Negativpunkte
Das 9 Hz Limit lässt sich wohl auch umgehen, aber vermutlich nicht so einfach und nicht per Software.
Randfee schrieb:
mounten will ich's aber schon
Es sollte nicht allzu schwer sein, eine geeignete Stativklemme aufzutreiben.
Randfee schrieb:
Läuft das Gerät eigentlich mit eingestecktem USB endlos oder zieht der dann den Akku leer im Betrieb?
Zieht leider den Akku langsam leer.
Randfee schrieb:
Was bedeutet das jetzt. Welche Korrekturen sind da jetzt angewandt?
Der folgende (extrem unschöne) Code aus dem eevblog berechnet die Temperatur aus den 16-Bit Rohdaten. Sämtliche Konstanten (insgesamt 15) bekommt man aus dem Exif-Header einer beliebigen mit der Kamera aufgenommenen JPEG-Datei.
Code:
float gettemp(unsigned short pixelvalue) {
  /* Calculate pixel temperature*/
  float h2o,tau,raw_atm,raw_atm2,raw_refl,raw_refl2,raw_obj,t_obj;

  h2o=rh/100 * exp(1.5587 + 0.06939 * at - 0.00027816 * pow(at,2) + 0.00000068455 * pow(at,3));
  tau=ax * exp(-sqrt(od) * (a1 + b1 * sqrt(h2o))) + (1-ax) * exp(-sqrt(od) * (a2 + b2 * sqrt(h2o)));
  raw_atm=pr1/(pr2*(exp(pb/(at+273.15))-pf))-po;
  raw_atm2=raw_atm*(1-tau);
  raw_refl=pr1/(pr2*(exp(pb/(rt+273.15))-pf))-po;
  raw_refl2=raw_refl*(1-em)*tau;
  raw_obj=(pixelvalue-raw_atm2-raw_refl2)/em/tau;
  t_obj=pb/log(pr1/(pr2*(raw_obj+po))+pf)-273.15;

  return t_obj;
}
Code:
Atmospheric Temperature         : 20.0 C
Atmospheric Trans Alpha 1       : 0.006569
Atmospheric Trans Alpha 2       : 0.012620
Atmospheric Trans Beta 1        : -0.002276
Atmospheric Trans Beta 2        : -0.006670
Atmospheric Trans X             : 1.900000
Planck R1                       : 12316.931
Planck B                        : 1341.5
Planck F                        : 1.6
Planck O                        : -6806
Planck R2                       : 0.024771789
Object Distance                 : 1.00 m
Emissivity                      : 0.95
Reflected Apparent Temperature  : 20.0 C
Relative Humidity               : 50.0 %
Randfee schrieb:
Herrliche Diskussion, merci
Kann ich nur zurückgeben. Ohne diesen Thread wäre ich vermutlich nicht auf die Idee gekommen, mir die Rohdaten zu krallen. Bisher hab ich nämlich einfach nur das normale Videosignal mitgeschnitten und die Temperaturanzeige mittels OCR ausgewertet.

Zuletzt bearbeitet: (Konstanten eingefügt)
  • Gefällt mir
Reaktionen: Randfee
Randfee schrieb:
Die NUCs sollen angewandt sein, dazu zählen ja nicht nur Inhomogenitäten der einzelnen "Schaltkreise" sondern auch thermische Kopplung des Sensors, Vignette usw, wenn ich richtig gehe, oder?
Ich denke im Gegensatz zur Beschreibung der NUC bei Flir muss man da besser differenzieren.
Für mich ist die NUC die Sensor + Ausleseschaltung Homogenisierung. Das geht noch per Sensormessstand ohne Gehäuse und ohne Objektiv.
Danach muss noch eine temperaturabhängige Korrektur des Gehäuse + Objektiv Einflusses erfolgen. Das Nutzsignal des Gesamtsystems liegt ja nur bei 10-25%. Den Rest was man "sieht" ist die Eigenwärme des Objektiv bzw. Gehäuse.
Ich behaupte mal bei den "günstigen" Flir oder auch anderen Systemen mit Wechselobjektiv wird nur mit einem Referenzobjektiv (wenn überhaupt) durchgeführt. Leider kenne ich die Dinger zuwenig um da wirklich eine Aussage treffen zu können.
Randfee schrieb:
Bei Bolometern wegen der Eigenwärme nochmal deutlich komplexer. Wenn ich so ein Gerät hier hätte und käme zusätzlich zur berechneten Temperatur ans Signal dann wäre mit einer 0815 Messung an 3 Temperaturpunkten schnell klar, was das RAW Signal wirklich ist ;-)
Genau so ist es.
Uncooled Bolometer:
erstmal bei einer Temperatur die einzelnen Bolometer zueinander linearisieren dann noch über x Sensortemperaturen die Temperaturabhängigkeit rausrechnen und erst danach kommen die weiteren Störgrößen rein (Gehäuse/Sensor).
Randfee schrieb:
Ich bin kein Branchen-Fachmann und weiß daher auch nicht sicher, was bei der "radiometrischen Korrektur" standardmäßig bei diesen Systemen alles einfließt - vermute aber, dass es ziemlich basic ist. Man kann ja "nur" eine Emissivität vorgeben und hat keine Materialdatenbank.
Nach der NUC + Störgrößen Kompensation hat man halt einen temperaturunabhängigen Spannungswert, dieser wird dann über mehrere Stützpunkte gemappt.
Ratiometrische Korrektur grob (Plank Annäherung):

T_Objekt = B/( ln(R / (U_d - O) +F) mit B = c/ λ
λ ist dabei die effektive Wellenlänge
B,R,O,F, c sind systemspezifisch
U_d Pixelspannung_korrigiert

Davor kann man natürlich auch noch die Atmosphäre mit reinrechnen, aber ja das ist wieder nen anderes Thema ;)

Randfee schrieb:
Physikalisch muss ich, wenn ich's richtig rechnen will, Emissivität in Abhängigkeit der Wellenlänge und Temperatur kennen, sowie die externe Quanteneffizienz des Bolometers/Pyrometers sowie die Response curve. Letztlich reicht mir für den Sensor selber auch das letzte. Signal(input), wobei "input" die spektrale Leistungsdichte ist, welche wie gesagt Materialabhängig ist.
RAW Signal für mich ist die spektrale Leistungsdichte als Spannungssignal ohne weitere Anpassungen als oben genannt (ohne Ratiometrische Korrektur).


Ich finde die Diskussion auch sehr interessant.
Mal schön mit Leuten zu diskutieren die mehr bzw. deutlich mehr Ahnung haben ;)
Ergänzung ()

0-8-15 User schrieb:
Das 9 Hz Limit lässt sich wohl auch umgehen, aber vermutlich nicht so einfach und nicht per Software.
Pixelclock erhöhen 😈
Zwar unschön aber ich denke da wird genauso wie bei dem Lepton Sensor nur jedes 3te bzw. x-te Bild in den Stream gelegt... aber den Lepton Sensor kann man gut übertakten ;)
Keine Ahnung ob die das per Eeprom Flag lösen oder per HW. Geht bestimmt auch so...

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 0-8-15 User
soyd schrieb:
ich behaupte mal bei den "günstigen" Flir oder auch anderen Systemen mit Wechselobjektiv wird nur mit einem Referenzobjektiv (wenn überhaupt) durchgeführt.
Bei der Exx Serie (E40, ...) mit Wechselobjektiv schickt man die Kamera mit Objektiv ein und lässt neu kalibrieren.
soyd schrieb:
U_d Pixelspannung_korrigiert
Genau die scheint in den Rohdaten zu stecken, die man im UVC Stream geliefert bekommt.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: soyd
Hat wer von euch sich an das firmwareupgrad E4 auf E8 gemacht? Wenn ja, wo habt ihr ne gute Anleitung gefunden? Auf dem eevblog board (wo mich google hingeführt hat) tu ich mir sehr schwer, den passenden Thread zu finden (weil gerne 40 oder 350 Seiten lang für unterschiedlichste Versionen).
