Was ist das für ein Kabel und wo gehört es hin?

[Fabo24]

Hallo zusammen,

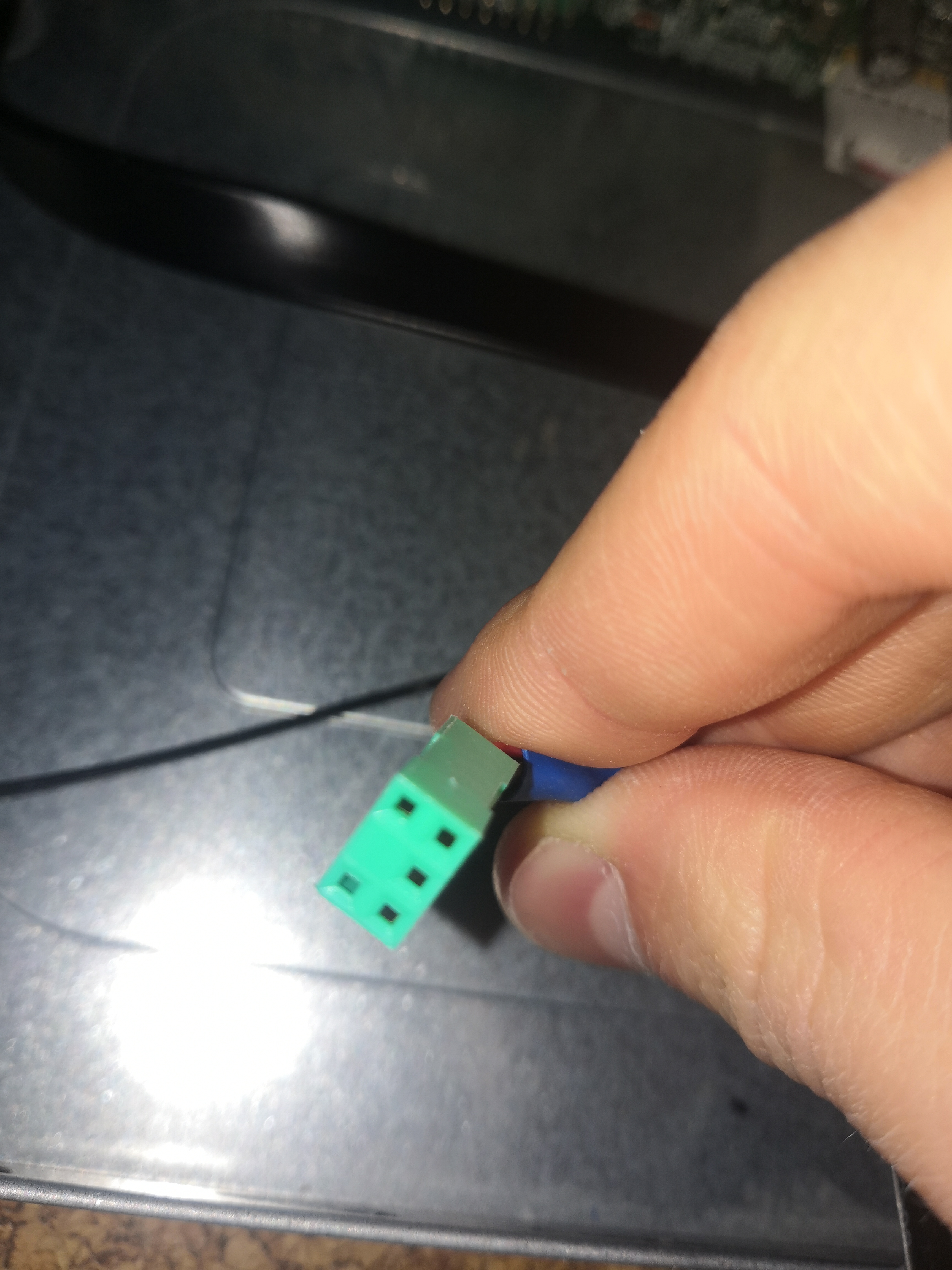

Da ich meinen Lenovo OEM Fertig PC verkaufen will, da ich mir einen neuen selbstgebauten PC gekauft habe und habe diesen nun auseinandergebaut um ihn zu reinigen damit ich den PC verkaufen kann. Nur hab ich leider kein Foto gemacht bevor ich ihn auseinandergenommen habe und habe nun dieses Kabel über. (s.Anhang) Weiß irgendjemand von euch für was dieses Kabel gut ist und wo es auf dem Mainboard hingehört? Es ist wohl irgendeine Antenne, weil das Kabel nach vorne zur Gehäusefront geht. Ich tippe auf Bt oder so, weiß aber nich wo es hingehört.

Ich hoffe auf eure Hilfe! 😅



[besseresmorgen]

Ich würd ja gern mitraten... Welcher Lenovo ist das?
Bitte auch mal ein Foto vom Mainboard in guter Auflösung



[BoardBricker]

Welche Anschlüsse sind denn auf dem Board noch frei? Für die Front gibt es ja einige Anschlüsse für Schalter, Status LEDs, Buchsen.



[Fabo24]

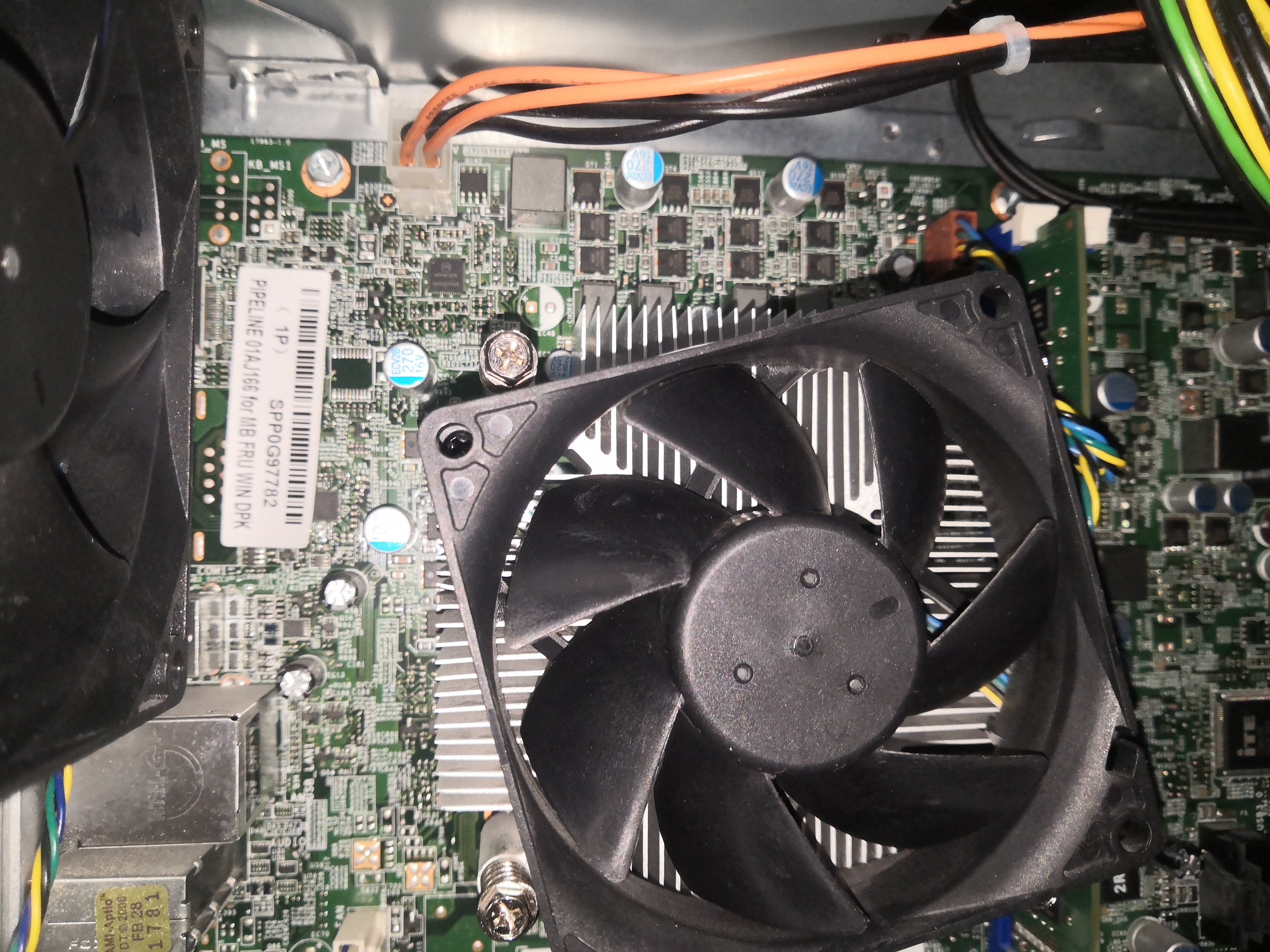

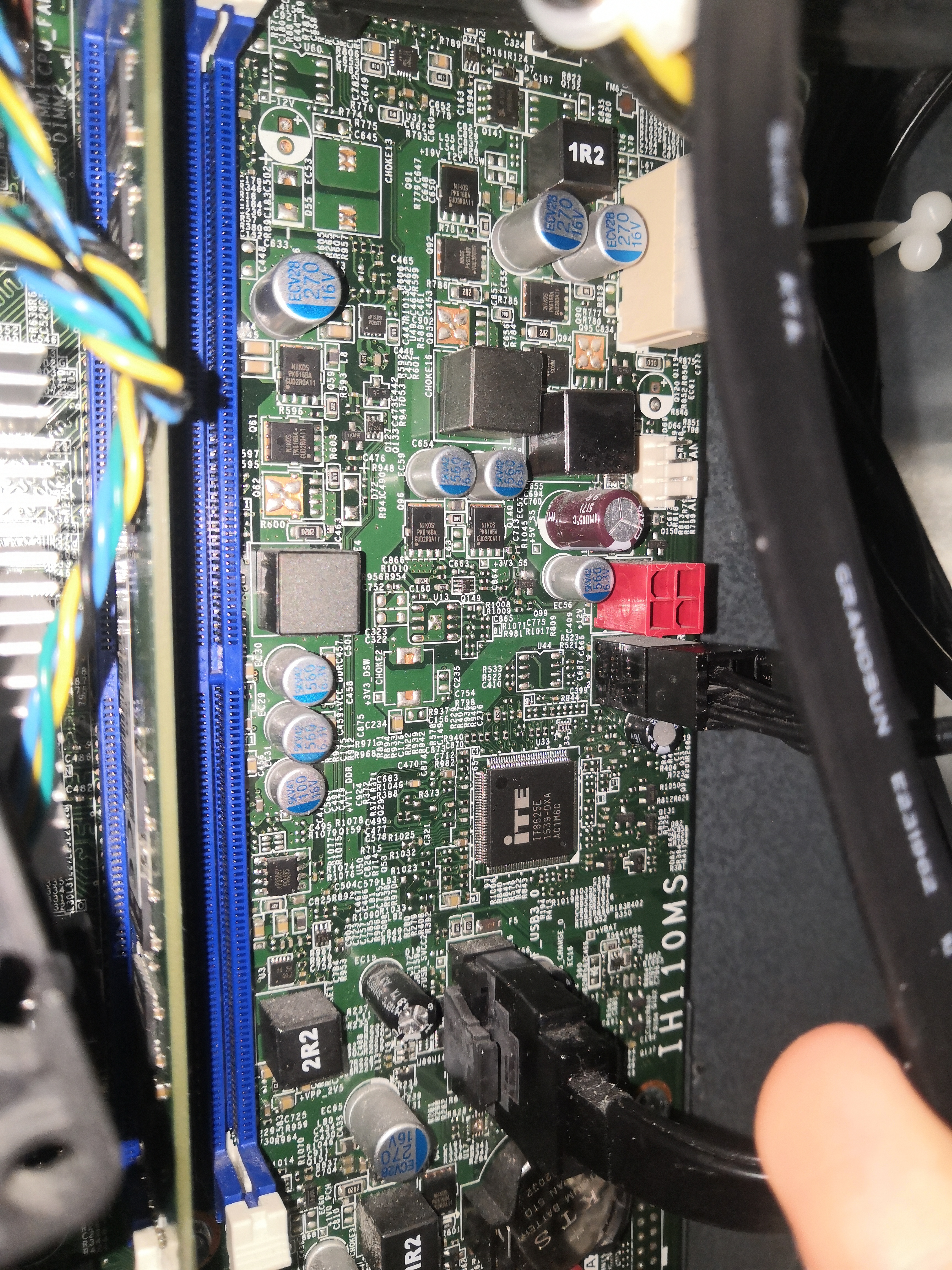

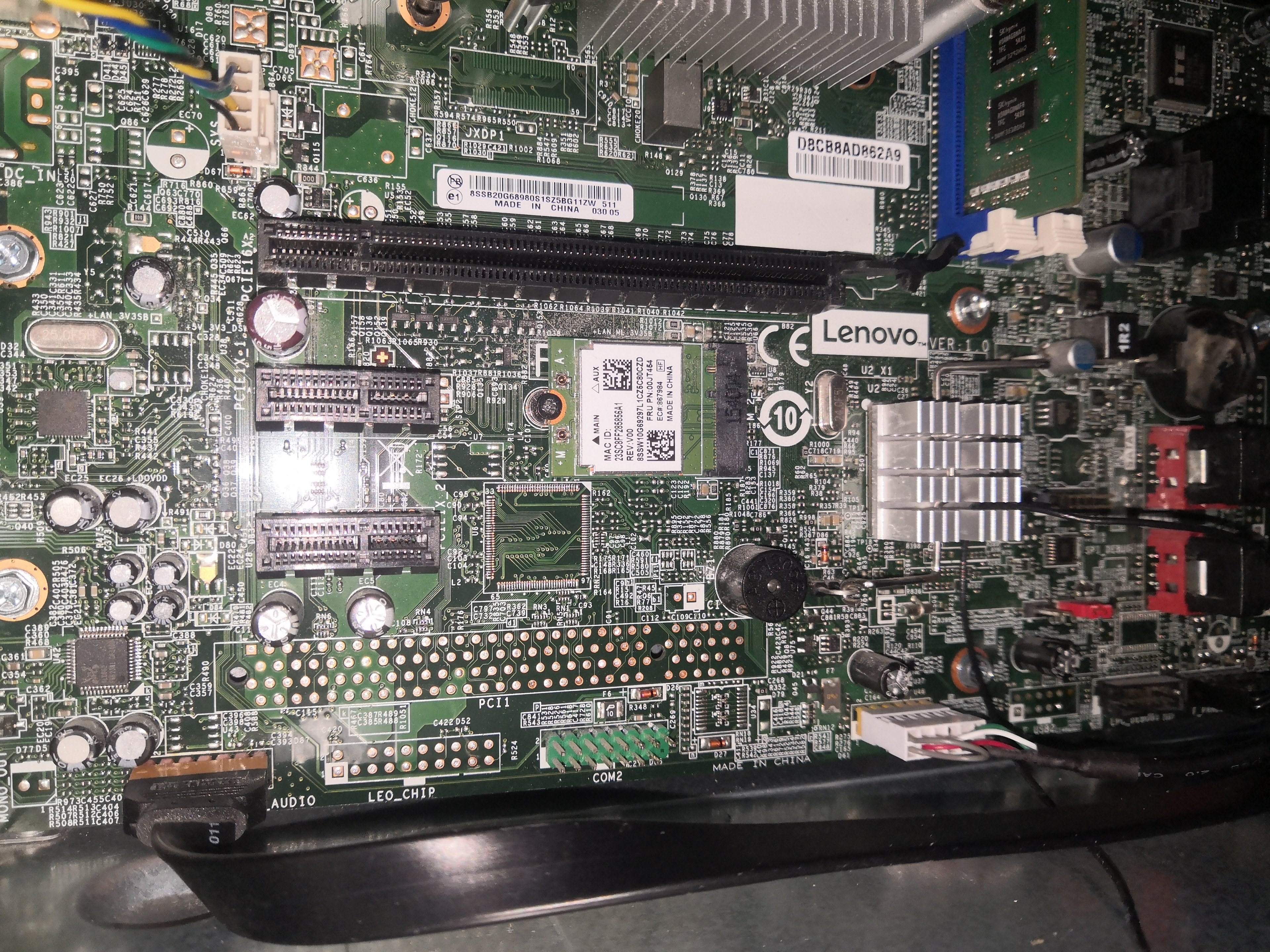

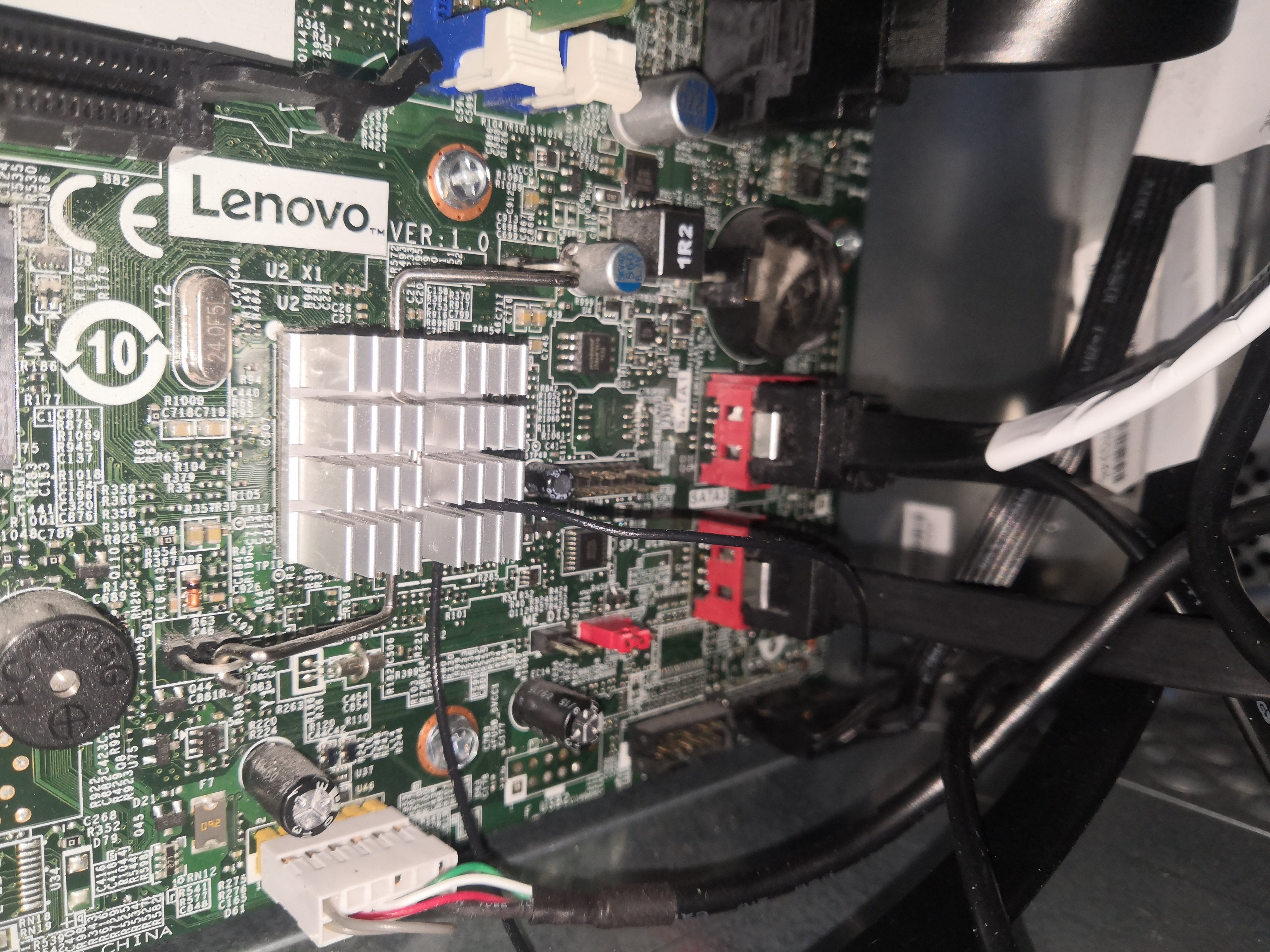

So hier mal ein paar Fotos vom Mainboard. Es ist ein Lenovo Ideacentre 300 mit i5 6400 und Gtx 750ti (welche ich später durch eine 1050ti ersetzt habe). Hier ein Link: https://www.amazon.de/Lenovo-ideacentre-Desktop-PC-Quad-Core-DVD-Brenner/dp/B01F94XQCK

Und wie man auf den Bildern sieht ist Frontpanel, USB und Audio bereits belegt.



[psychotoxic]

hm, was funktioniert denn ohne den stecker nicht^^ hast du ihn mal eingeschaltet? leuchten alle lampen, gehen alle front stecker usw? drehen sich alle lüfter usw. geht der rechner überhaupt an^^

psy



[Luzillus]

Würde ja sage, dass ist ein USB Mainboard-Stecker. Auf dem Board gibt es sicher noch einen USB-Anschluss der unbelegt ist. Aber sicher bin ich mir nicht.

PS: CardReader? Oder etwas anderes was für die Front per USB angeschlossen wird?



[Serana]

Der Rechner hat doch bestimmt eine Seriennummer oder ein Service-Tag von Lenovo. In vielen Fällen kann man mit dieser Nummer das Handbuch oder sogar (wenn vorhanden) das Hardware Maintenance Manual herunterladen. Damit wird man wahrscheinlich zu besseren Ergebnissen kommen als mit mehr oder weniger erfolgreichem herumraten.

Du könntest außerdem versuchen nachzusehen an was für einem Anschluß das Kabel denn nun eigentlich endet.



[User007]

Hi...

[...] und habe nun dieses Kabel über. (s.Anhang)

Hängt denn etwas am anderen Ende des Kabels (Gerät)?
Ansonsten könnt' das auch einfach nur ein (zusätzliches) Kabel für eine Verbindung zwischen verschiedenen Komponenten (z.B. Grafik, Audio, Raid, etc.) sein.
Welches IdeaCentre 300? Da gibt's mehrere von... Handbuch schon befragt?

[...] dass ist ein USB Mainboard-Stecker.

Garantiert nicht!



[pebas]

aber es fehlen auch die Antennen für WLAN am WLAN-Modul



[Luzillus]

Garantiert nicht!

Ja, hab geschrieben, dass ich mir unsicher bin. Bin gespannt was denn dabei rauskommt.



[Fabo24]

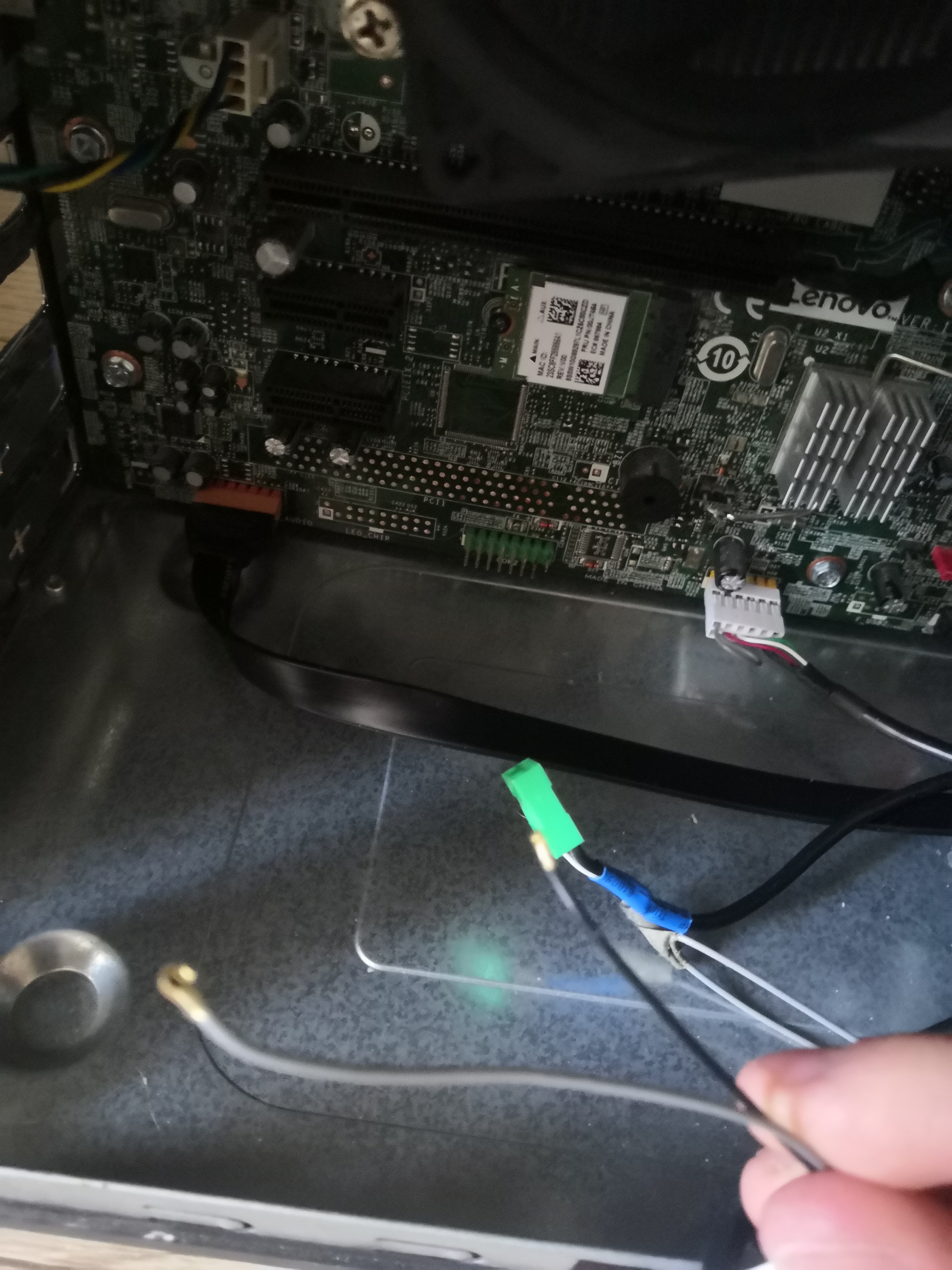

Also erstmal die beiden USB 3.0 Schnittstellen funktionieren (da hängen Maus+Tastatur momentan dran^^), mein Headset funktioniert am Frontpanel und auch eine SD Karte wird erkannt. Das Kabel endet in der Gehäusefront als so eine Art Antenne würde ich sagen. (s.Anhang, das blaue Ende) Im Handbuch hab ich dazu bisher nichrs gefunden, aber ihr dürft auch gerne nochmal suchen, wenn ihr Lust habt ^^

P.S. : Die Wlan Antennen sind vorhanden, ich hab sie nur noch nicht angeschlossen, da war eine in die Gehäusefront und die anderen nach Hinten verlegt worden.

Danke schon Mal für eure schnelle Hilfe!



[User007]

@Luzillus: Alles gut.

Ist das im Bild nicht nur ein Kabelbinder? 🤔

Genau, hat das Ding WLAN intern verbaut - für's Modul oder eine Antenne mglw.?



[computamaus]

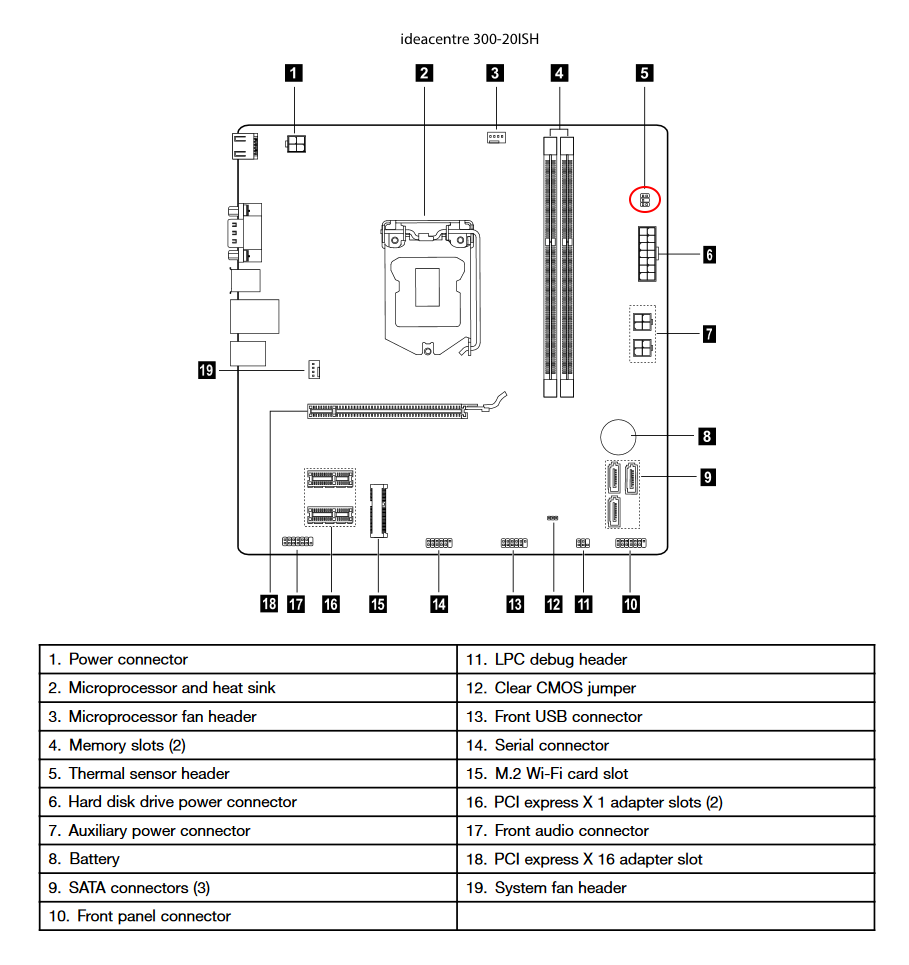

Hab für Dich mal ins Handbuch gesehen. Sollte der Anschluß für den Thermal Sensor Header sein (siehe Bild).



[Fabo24]

@Luzillus: Alles gut.

Ist das im Bild nicht nur ein Kabelbinder? 🤔

Genau, hat das Ding WLAN intern verbaut - für's Modul oder eine Antenne mglw.?

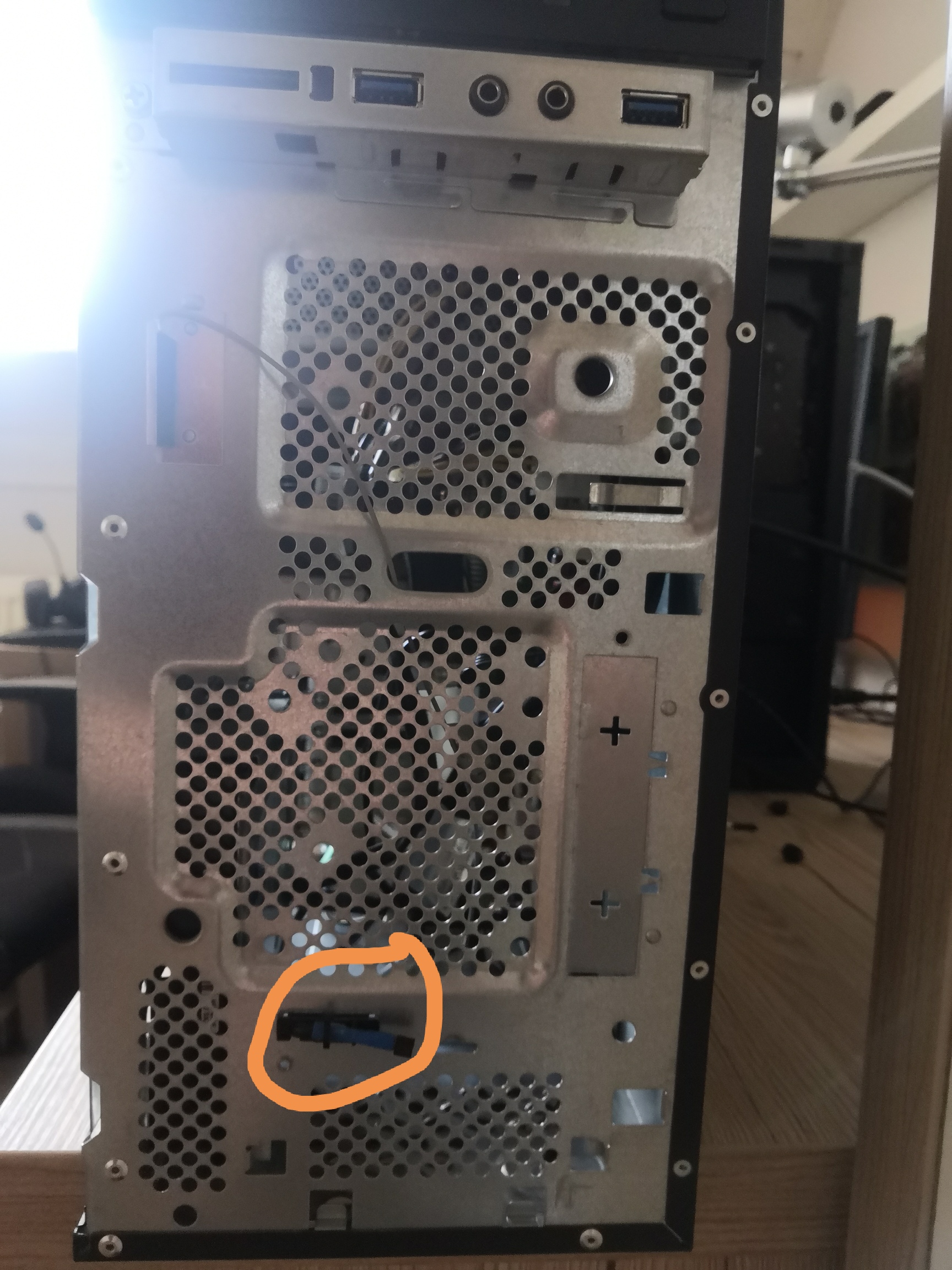

Ne, also das Kabel ist hinter der Plastikabdeckungund geht durch das Blech vom Gehäuse und wir dann isoliert. (das Blaue auf dem Bild)



[Luzillus]

Hab für Dich mal ins Handbuch gesehen. Sollte der Anschluß für den Thermal Sensor Header sein (siehe Bild).

Ja, dass sieht richtig aus! Sorry nochmal für meinen voreiligen Tipp :-)



[Serana]

Sollte der Anschluß für den Thermal Sensor Header sein

Das scheint jedenfalls der einzige Anschluss zu sein der zu dem Stecker paßt.



[Fabo24]

Hab für Dich mal ins Handbuch gesehen. Sollte der Anschluß für den Thermal Sensor Header sein (siehe Bild).

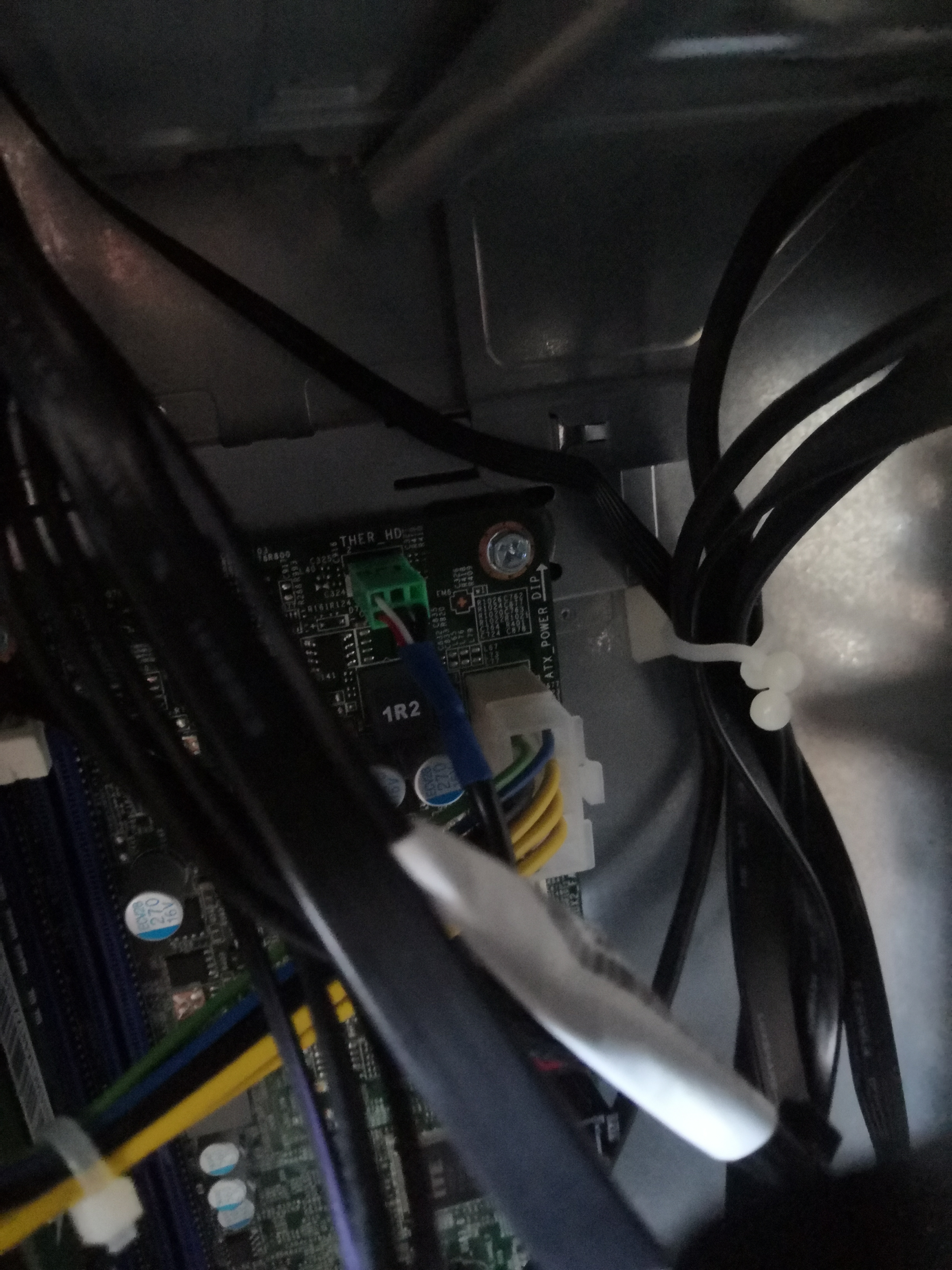

Dankeschön, dass du für mich das Handbuch durchforstest hast! Ich hab auch öfter ins Handbuch geschaut, den Stecker aber wohl offensichtlich immer übersehen. Der Stecker passt ^^ (siehe Anhang)
Mich würde nur interessieren für was dieser Anschluss gut ist?

Danke aber für eure schnelle Hilfe!



[User007]

das Blaue auf dem Bild)

Sorry, seh da auf dem zweiten Bild (IMG_20200425_171031.jpg) nix blaues.

Passt das von @computamaus denn? Ok, erledigt...

Steht doch dran - THER_HD...Hitzesensor für Festplatte, würd' ich jetzt mal blind vermuten.



[Fabo24]

Sorry, seh da auf dem zweiten Bild (IMG_20200425_171031.jpg) nix blaues.

Passt das von @computamaus denn?

Ja, das stimmt.
Ich hab doch das Teil mit nem orangenen Kreis markiert, aber ist jetz im Grunde auch egal.

Ergänzung (25. April 2020)

Sorry, seh da auf dem zweiten Bild (IMG_20200425_171031.jpg) nix blaues.

Passt das von @computamaus denn? Ok, erledigt...

Steht doch dran - THER_HD...Hitzesensor für Festplatte, würd' ich jetzt mal blind vermuten.

Achso, bin noch neu, wenn es um einzelne Computerkomponenten geht. Deswegen noch nie davon gehört oder gesehen sowas.

Aber wie auch immer, ist erledigt. Thread kann geschlossen werden!



[User007]

Achso, bin noch neu, wenn es um einzelne Computerkomponenten geht.

Kein Problem - das sind auch eher Bezeichnungen der großen Computer-Hersteller (Intel, HP, etc.) für Komponenten, die zumeist aus dem Server-Bereich stammen und nicht so oft im Consumerbereich auftauchen.
