Wo werden die Jumper eingesetzt ?

[iSyN]

Seite 45*
Da siehst du ja unten in der Mitte JP1 und JP2 und ich denke das soll für Jumper 1 und Jumper 2 stehen, ich meine da irgendwo habe ich es ja rausgezogen ..



[Oliko67]

Bin jetzt über diesen Thread gestolpert und über den leicht arroganten Tonfall hier doch ein wenig überrascht.

Nicht jeder ist nen Freak in Sachen PC und wenn jemand Hilfe ersucht und man nimmt ihn deswegen aufs Korn finde ich das eher weniger schön.

Wir alle haben doch mal irgendwie angefangen und ebenso auch unser Nichtwissen mit Hilfe einer Community erweitert, so das wir heute in der Lage sind anderen mit Rat & Tat zu Seite stehen zu können.

Wenn jemand Schwierigkeiten hat, oder sich aufgrund von Unkenntnis etwas umständlich verhält, so gehört es auch zu einer guten Community ihm das zu erklären und nicht wie ein Schulmeister daher zu reden.

Ich persönlich schätze dieses Board, nur das hier hat mich doch jetzt gestört.

Gruß
Olheiko



[Cardhu]

Sind an deinen sogenannten Jumpern Kabel dran?

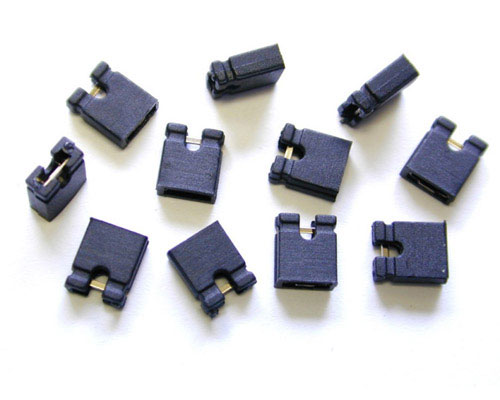

Das da sind Jumper

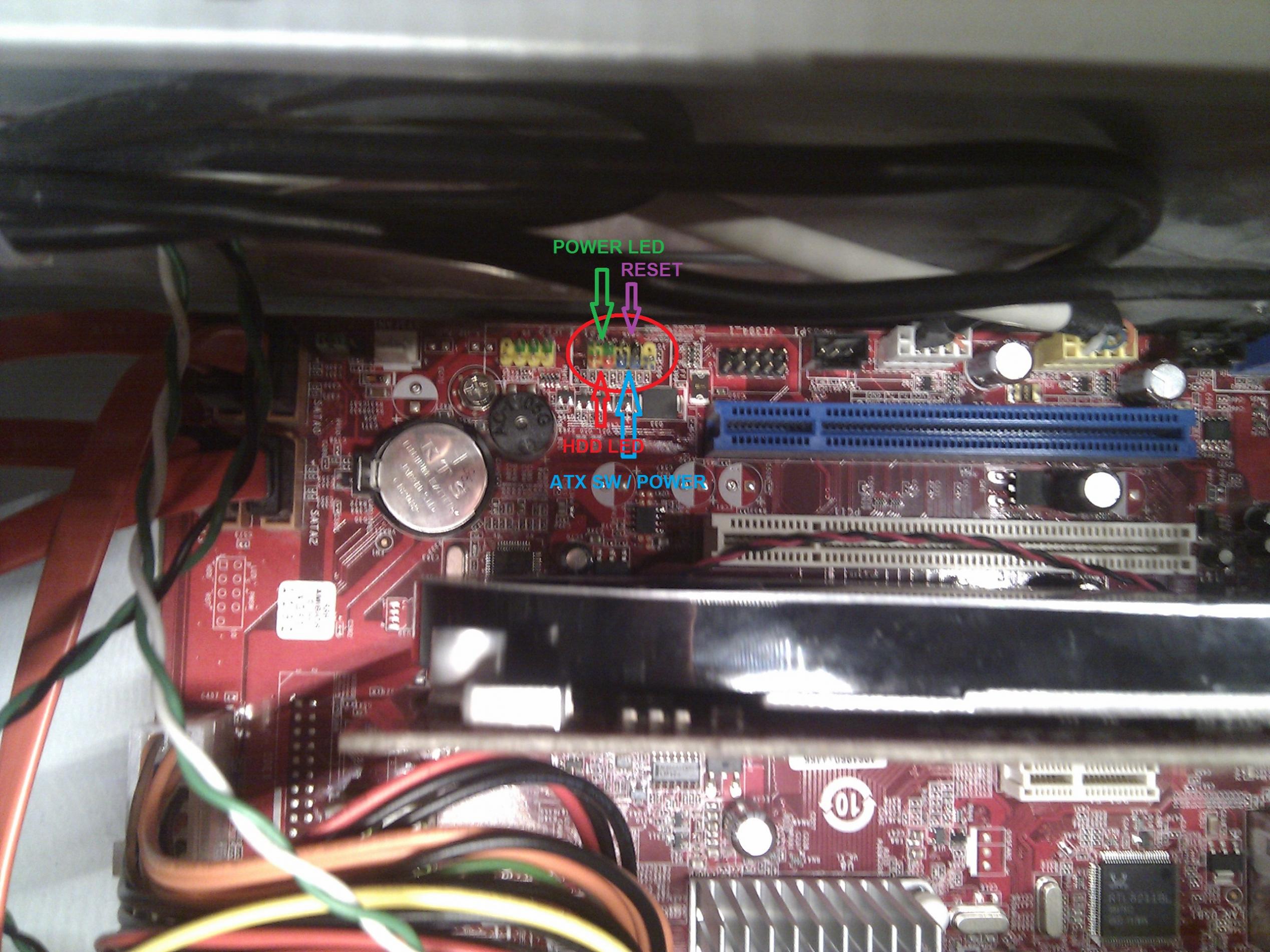

Meinst du einen Stecker wo Kabel dran sind? Der käme auf den bunten Teil
Über dem blauen PCI Slot ganz links. links neber dem schwarzen Anschluss



[iSyN]

Naja meine sehen etwas anders aus..
Kann dir ja gerne ein Bild davon schicken.



[SoDaTierchen]

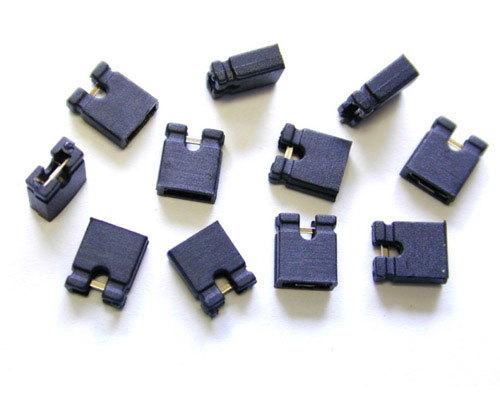

Nen Jumper ist ein Draht mit nem Plastikgehäuse. Du kannst die nicht falschrum aufstecken - nur an die falsche Stelle (Bsp: Nen Jumper ins Netzteil wummern ist die falsche Stelle).

Tip für die Zukunft: Finger davon lassen Oder vorher notieren, was man wo rausnimmt.



[Cardhu]

PS: Falls es einzelne Kabel sind:

Roter Steckplatz: HDD LED
Grüner Steckplatz: PWR LED
Blauer Steckplatz: Power
Schwarzer Steckplatz: Reset

Auf dem schwarzen Stecker ist idR ein Pfeil oder Strich. Der steht für das Plus.
Wenn da ein G ist, steht das für Ground

Ergänzung (23. Juli 2013)

Naja meine sehen etwas anders aus..
Kann dir ja gerne ein Bild davon schicken.

Mach mal
Und zwar zackig, ich will schlafen gehn ;D

ps: auf Seite 46 steht NICHT, dass du alle Kabel abziehen sollst xD Sondern, dass du Maus etc abziehen sollst



[Silent3D]

Nirgendwo auf dem Bild, welches du gepostet hast, kommt bis auf den, der schon da ist, ein Jumper hin.
Das sind doch die Frantpanelanschlüsse... Daneben ist dann USB. Wenn du da einen Jumper rauf haust, gibts nur einen Kurzschluss.

Notfall probiers doch einfach mal ohne die Jumper - dabei kann wenigstens nichts kaputt gehen.



[iSyN]

Also auf dem einem steht "Power LED" und auf den anderen "ATX SW"

Ergänzung (23. Juli 2013)

@Silent das habe ich schon mehrfachs versucht passiert aber nichts..



[Cardhu]

Also auf dem einem steht "Power LED" und auf den anderen "ATX SW"

Du suchst KEINEN Jumper. Du willst die Stecker wieder dran machen, damit dein PC angeht

siehe oben:

PS: Falls es einzelne Kabel sind:

Roter Steckplatz: HDD LED
Grüner Steckplatz: PWR LED
Blauer Steckplatz: Power
Schwarzer Steckplatz: Reset

Auf dem schwarzen Stecker ist idR ein Pfeil oder Strich. Der steht für das Plus.
Wenn da ein G ist, steht das für Ground


edit: Blau und Schwarz kann uach andersrum sein, ist aber latte. Dann startest du den PC halt mit dem Resetknopf *gg*

edit 2: Da es ein Medion ist, haben die Kabel keine unterschiedlichen Farben, odeR?

und edit 3 Das ATX SW muss entweder auf den blauen oder schwarzen Platz Meine den blauen. Dann kannste deinen PC auch wieder übern Startknopf anmachen



[cartridge_case]

http://1.bp.blogspot.com/_4Z3q0-hnVtM/TTaJypF7gEI/AAAAAAAAADw/Ccy8AkMnBhc/s1600/front_panel.jpg

das sind keine jumper



[SoDaTierchen]

Handbuch Seite 45: Das einzige, wo ein Jumper Sinn ergeben würde, ist J1.

Die JFP1/2 brauchen keine Jumper, die Funktionieren auch ohne. JFP steht vermutlich für "Jumper Frontpanel", und da kannst du normale Frontpanel-Stecker aufstecken, wie Cardhu schon erklärt hatte. Bei den meisten Boards braucht es dort keinen Jumper



[iSyN]

Aso.. also den Power stecker der ist angeschlossen nur wo kommt der "ATX SW" hin `?



[Moselbär]

Ja.

Das hat mit Jumper nix zu tun.

Was genau hast Du jetzt rausgezogen?

Bitte mal genau den Anschluss posten.



[Cardhu]

Und achte bei der POWER LED auf die Polung!
Beim ATX SW ist es egal



[iSyN]

Ah Danke Cardhu habe gerade den Edit gelesen
Probiere es mal ^^.



[Cardhu]

Ansonsten kannste auch nen Schraubendreher nehmen und da mal dran gehen mit der Metallspitze
Also die Pins der gleichen Farbe von Blau brücken. Sollte das nicht gehen nimmste die beiden der schwarzen.
Je nachdem bei welchem es angeht, da muss dann der Stecker von ATX SW drauf



[iSyN]

Ehm ja habe die jetzt Draufgesteckt wie du es mir auf dem Bild gezeigt hast jedoch geht der immer noch nicht an..
Solangsam bin ich am verzweifeln ..



[Cardhu]

Ehm ja habe die jetzt Draufgesteckt wie du es mir auf dem Bild gezeigt hast jedoch geht der immer noch nicht an..
Solangsam bin ich am verzweifeln ..

Dann probiers mim Schwarzen
Haste auch das Netzteil eingeschaltet? Doofe Frage, aber manchmal verrafft man sowas



[iSyN]

Habs eingeschaltet
Ehm welches soll jetzt in das Schwarze ?



[Cardhu]

das ATX SW

Das ist das einzig interessante Kabel
Das POWER LED macht vorne nur Licht
Wenn das nicht klappt (und ich morgen dran denke), schau ich mal auf der Arbeit, wo das bei den Mediongummeln ist. Sollte son Brett noch dahaben
