Der Retro-Hardware Bilderthread

[Karre]

@Black Phoenix die Karte hat 2 MB und ist auf 4 erweiterbar



[Black Phoenix]

...die Karte hat 2 MB und ist auf 4 erweiterbar

Habs korrigiert danke. Daran merkt man das man alt wird, wann verwechselt zahlen.

Schönes WE. ^^



[lowrider20]

Ui. Grafikspeicher hatte ich auch bei meiner ersten Grafikkarte erweitert. Müsste 1996 gewesen sein. Von 2MB auf 4MB waren das ebenso. Ich fühlte mich wie ein König, als ich unter Win95 bei 800x600 nicht nur 16bit sondern auch 32bit Farbtiefe einstellen konnte.
Unvorstellbar für mich damals, woher die Jungs im PC-Fachgeschäft (ist wirklich eins und gibt es noch immer) die Info hatten, welche Käfer da in den Sockel passen. Gab ja keine Infos in diesem Internet. Waren Götter für mich.



[UweW.]

S3 Virge DX/97 2 MB EDO RAM auf 4 erweiterbar (im Jahre 1991/2):

Bist du dir mit den 2MB Grafikram in 1991 bzw. 1992 sicher?
Ich hätte das eher als 512KB, erweiterbar auf insgesamt 1MB verortet.
Eine Matrox Millenium I mit 2 bzw. 4MB RAM kam z.B. doch erst ~1995 raus.



[Karre]

Der virge dx kam 97 raus



[Black Phoenix]

Bist du dir mit den 2MB Grafikram in 1991 bzw. 1992 sicher?

War 1996 mein Fehler Sag ja man wird alt.

Quelle: Wikipedia S3 Virge



[Candy_Cloud]

Hallöchen,

mal etwas das auch schon als Retro gilt und soweit ich weiß bei vielen damals sehr beliebt war.

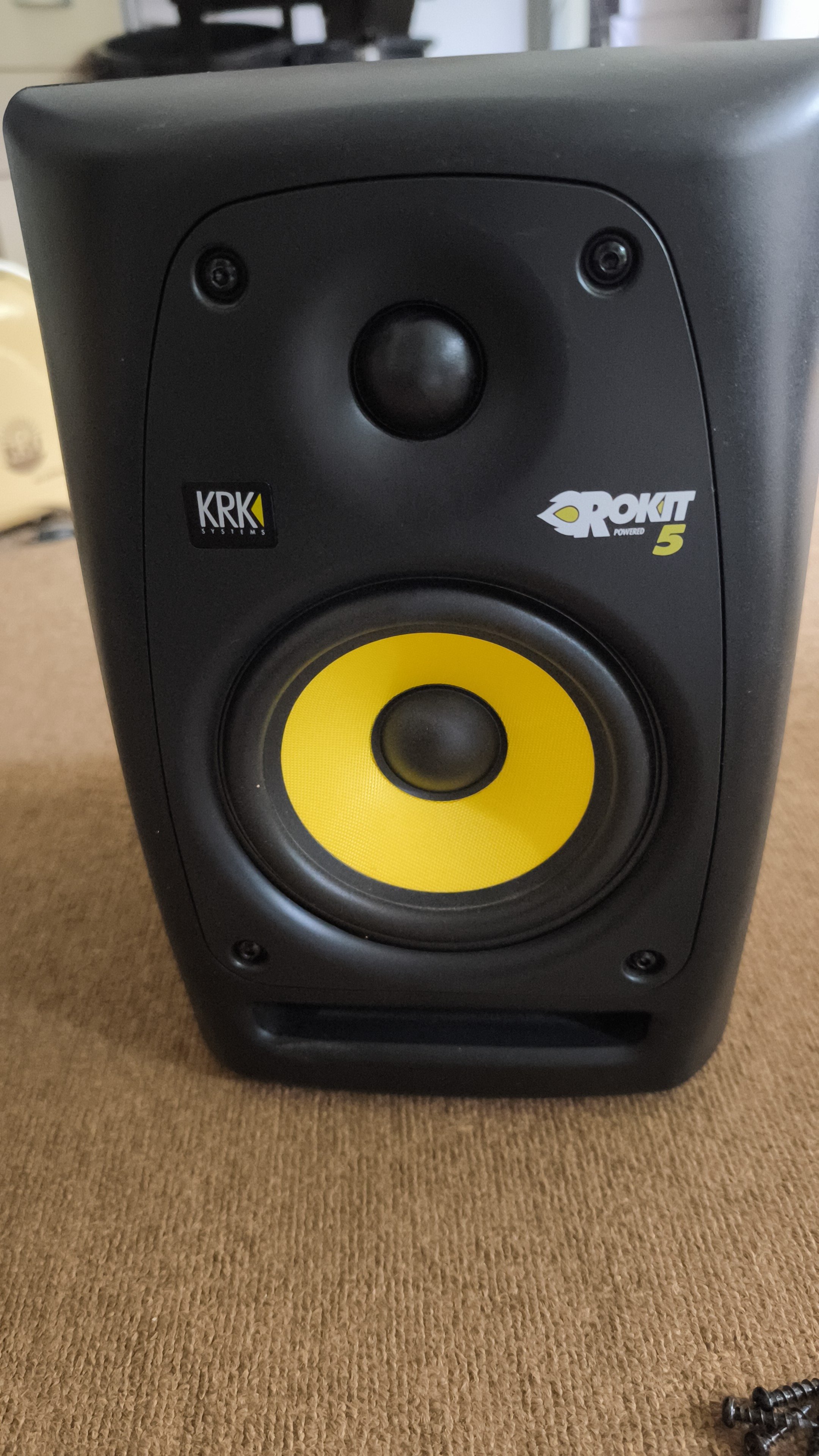

KRK Rokit 5 Gen 4 Nahfeldmonitore

Habe zwei davon aus erster Hand erhalten. Beide weisen leider einen Teildefekt auf. Sporadisch kommt es zum Totalausfall.

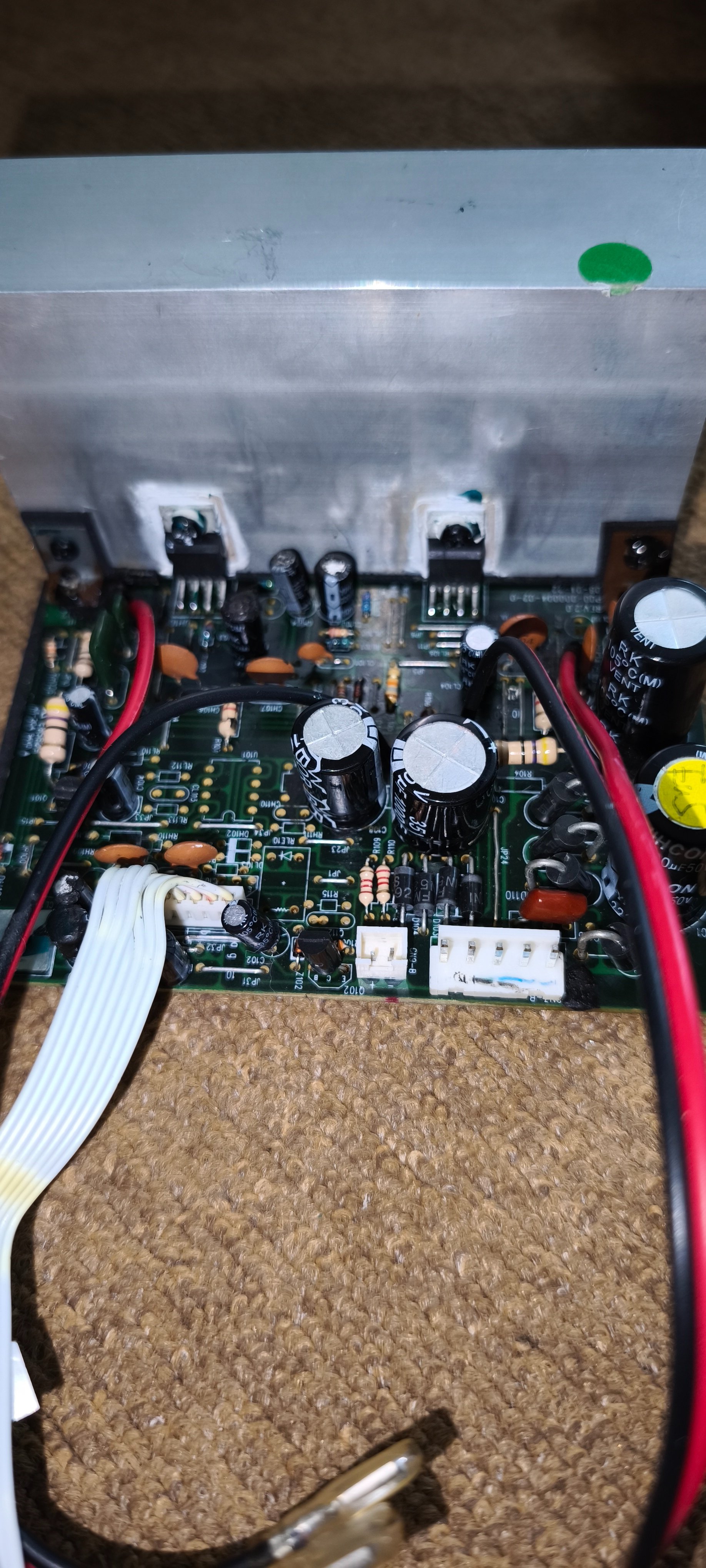

Hier mal ein Bildchen von der Platine mit den beiden Netzteilen und den ST Micro TDA2052 Class AB Endstufen.

Wie für gute Monitore üblich, hat jeder Treiber seine eigene Endstufe. Die Filterung und Frequenzweiche befinden sich hinter dem Eingang auf einer separaten Platine.

Die Rokit Gen 4 sind noch Class AB. Ab Gen5 hat man auf Class D umgeschwenkt.


Ich arbeite aktuelle mit der Theorie, dass etwas das Standby Signal auslöst. Dieses bringt die ST Endstufen zum schweigen. Also ein Fehler in der Schaltung für den Lautsprecherschutz.


Für alle die es Interessiert noch ein paar Fakten:

• 2x ST Micro TDA2052 Endstufe, je 40W RMS und 60W Peak ausgelegt für +/- 25V DC
• lineares Transformator Netzteil mit 15V/0V/-15V und 23V/0V/-23V DC
• Signalverarbeitung 100% analog

Zum Klang mag ich nicht viel zu sagen. Ich bin nicht so audiophil das ich große Unterschiede hören kann. Jedoch überrascht mich die kräftige Basswiedergabe etwas. Hätte ich von Nahfeldmonitoren so nicht erwartet. Der Klang mag definiert klingen. Jedoch nutze ich seit über 20 Jahren das Logitech X-230 welches durch die Phasenverschiebung am Satelliten auch einen vergleichbaren Raumklang erzeugt.



[UweW.]

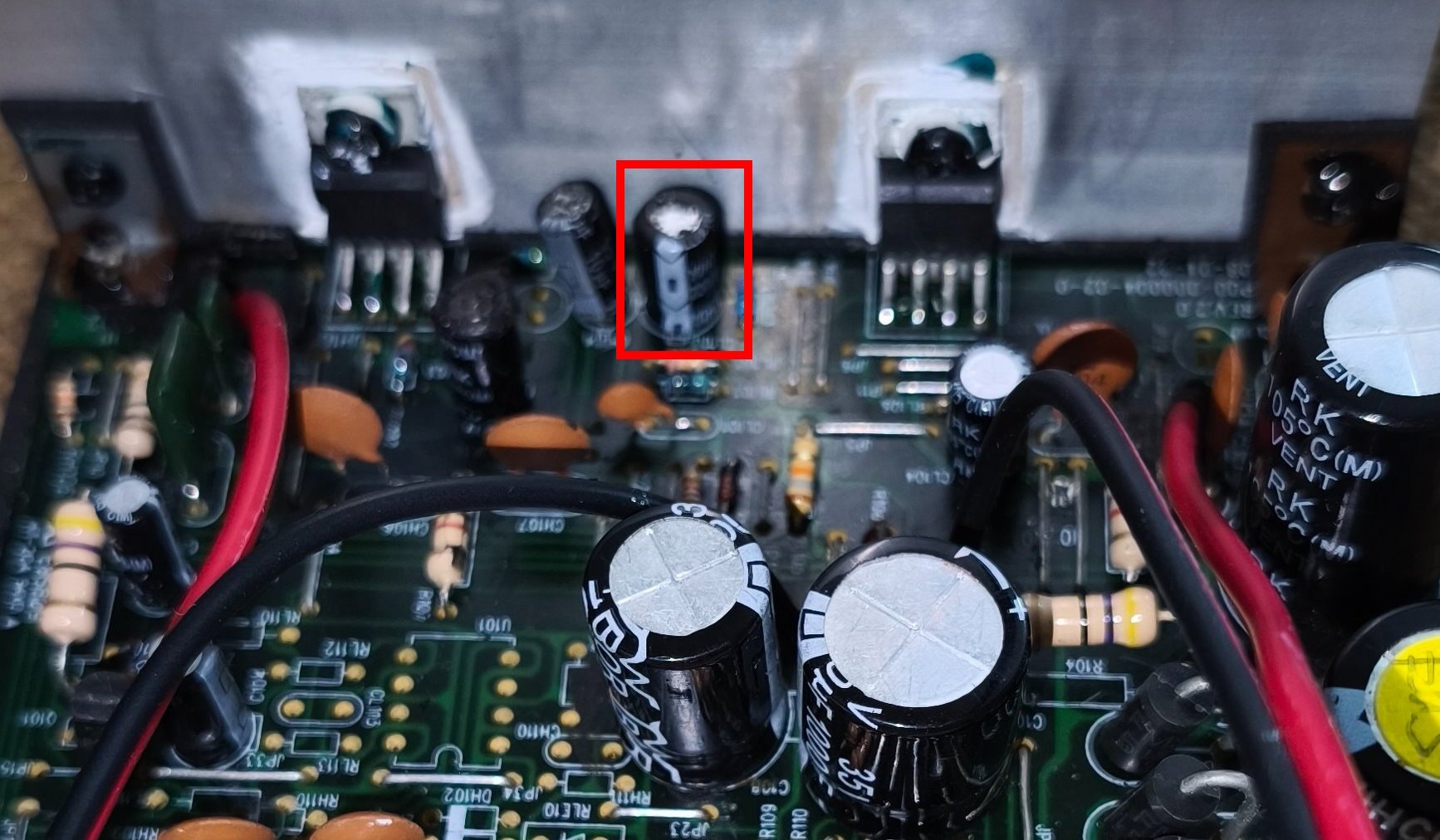

Wenn der markierte Elko tatsächlich aufgebläht ist, dann bitte austauschen.



[HerrAbisZ]

Der links daneben schaut auch nicht gut aus



[Candy_Cloud]

Ja, diese China Elkos sind definitiv noch dran.

Ich muss auch noch das Klebstoffproblem lösen. Hier wurde der schwarze Kleber verwendet der beim Altern leitfähig wird.

Am Transformator sind die dicken Klebermassen jetzt wie Bitumen. Weich und klebrig.

Als diese Teile gebaut wurden, wusste man schon um das Problem mit dem Kleber... Tatsächlich wird er bis heute verwendet.

Seriöse große OEMs wie Delta haben schon vor langem auf Silikon umgestellt welches bis heute keine Probleme gemacht hat.



[286/16_PS]

Guten Abend,

die Tage habe ich mich ausgiebig mit Soundkarten, Wavetable-Modulen und deren Klängen beschäftigt. Sehr interessant, den Ballast wieder aufzufrischen. Bei der vergeblichen Suche nach meiner Ensoniq Soundscape (ich finde die schon noch), fand ich den Karton mir dem mekwürdigen Midi-Blaster wieder.

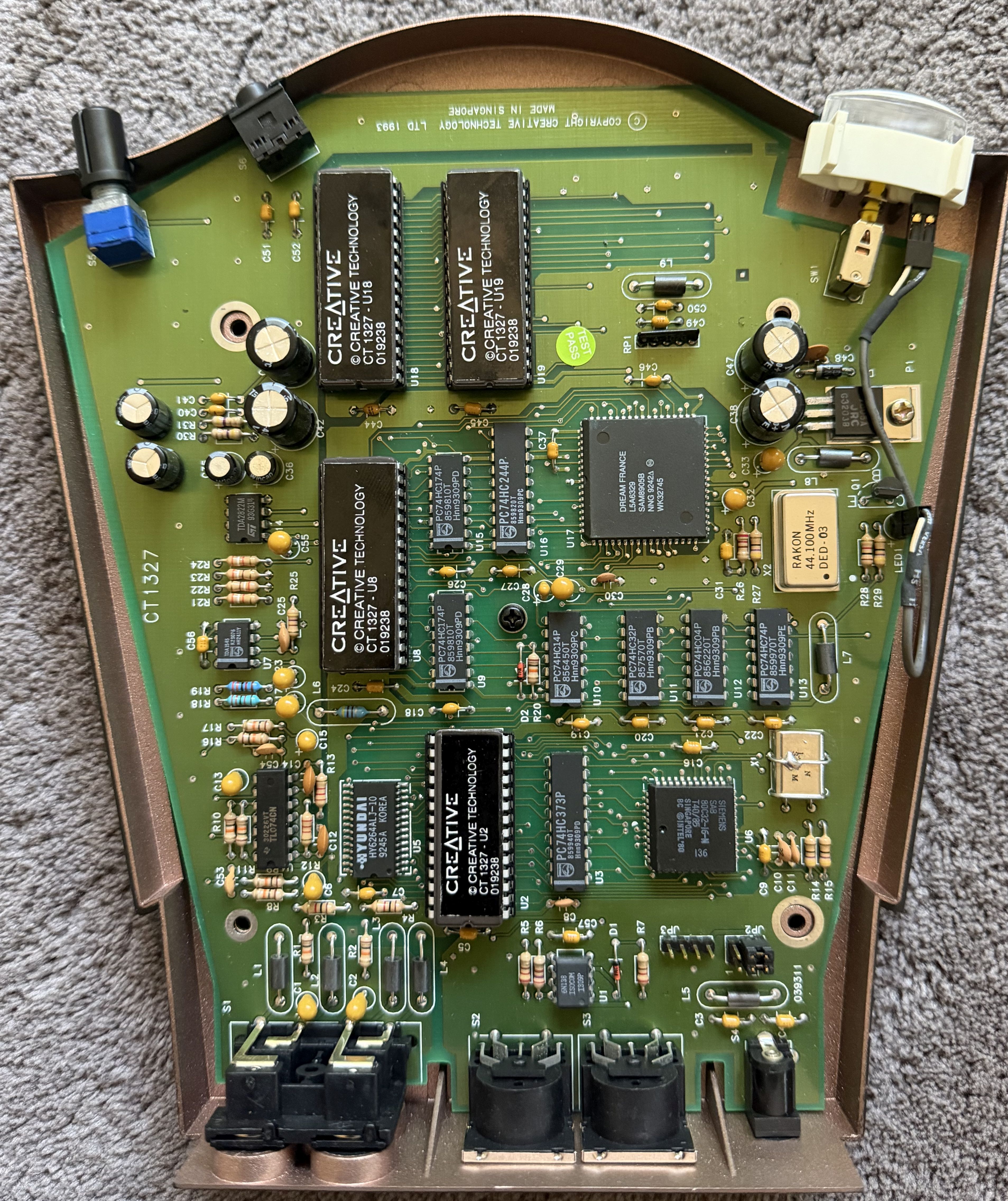

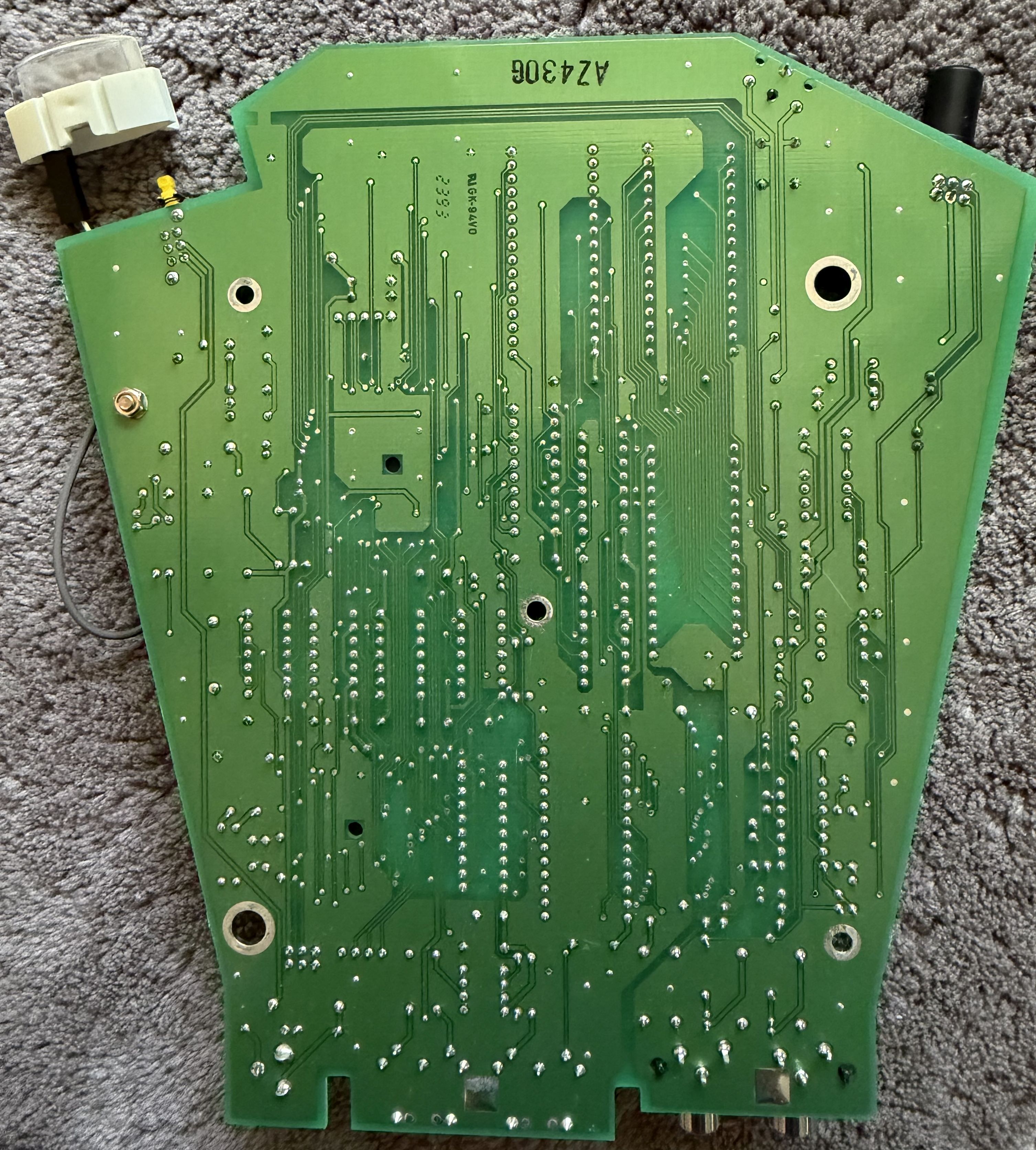

Hier nochmal Einblicke in das anscheinend seltene Stück:

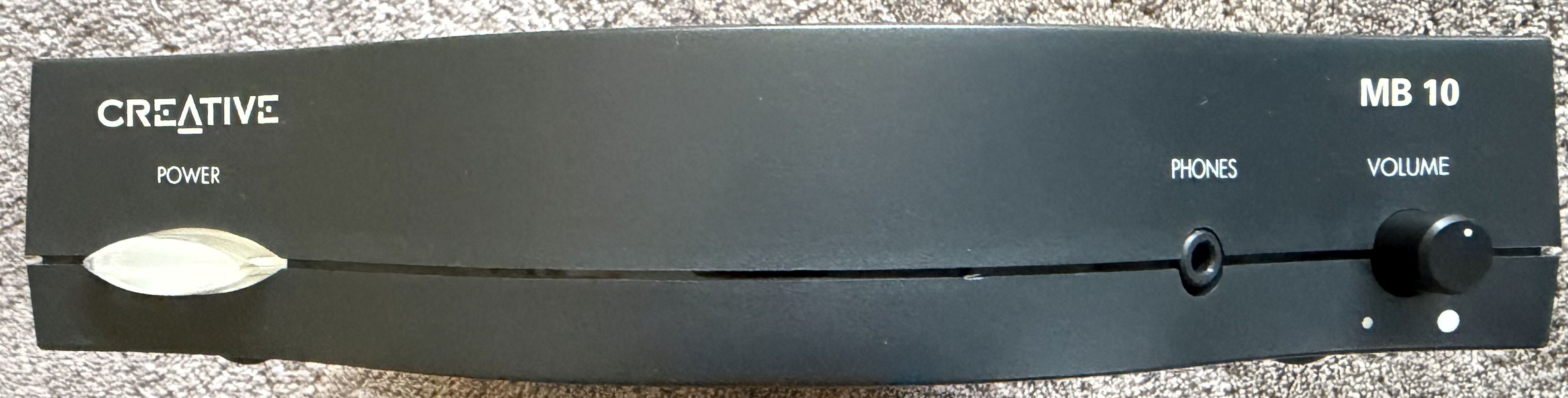

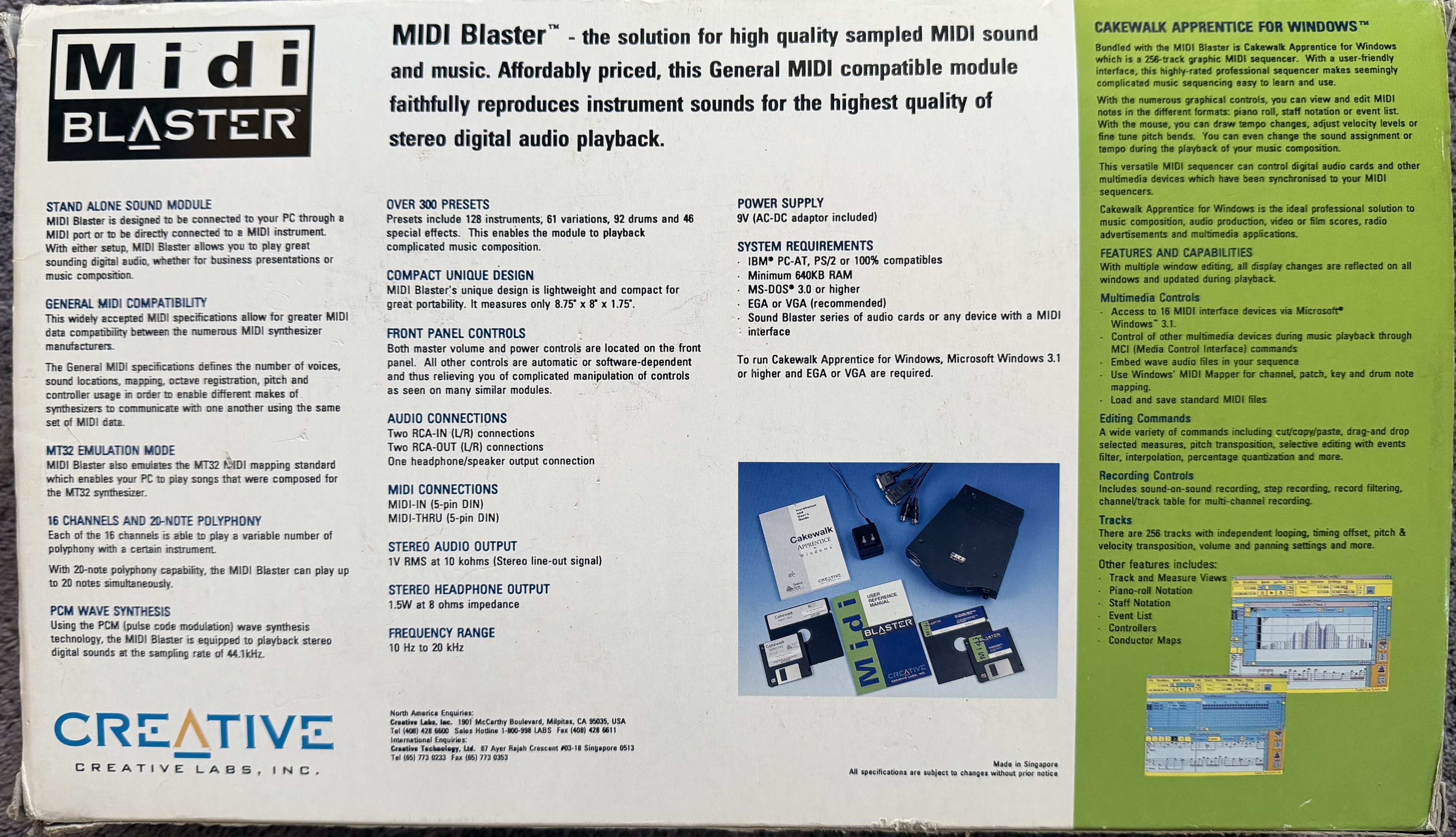

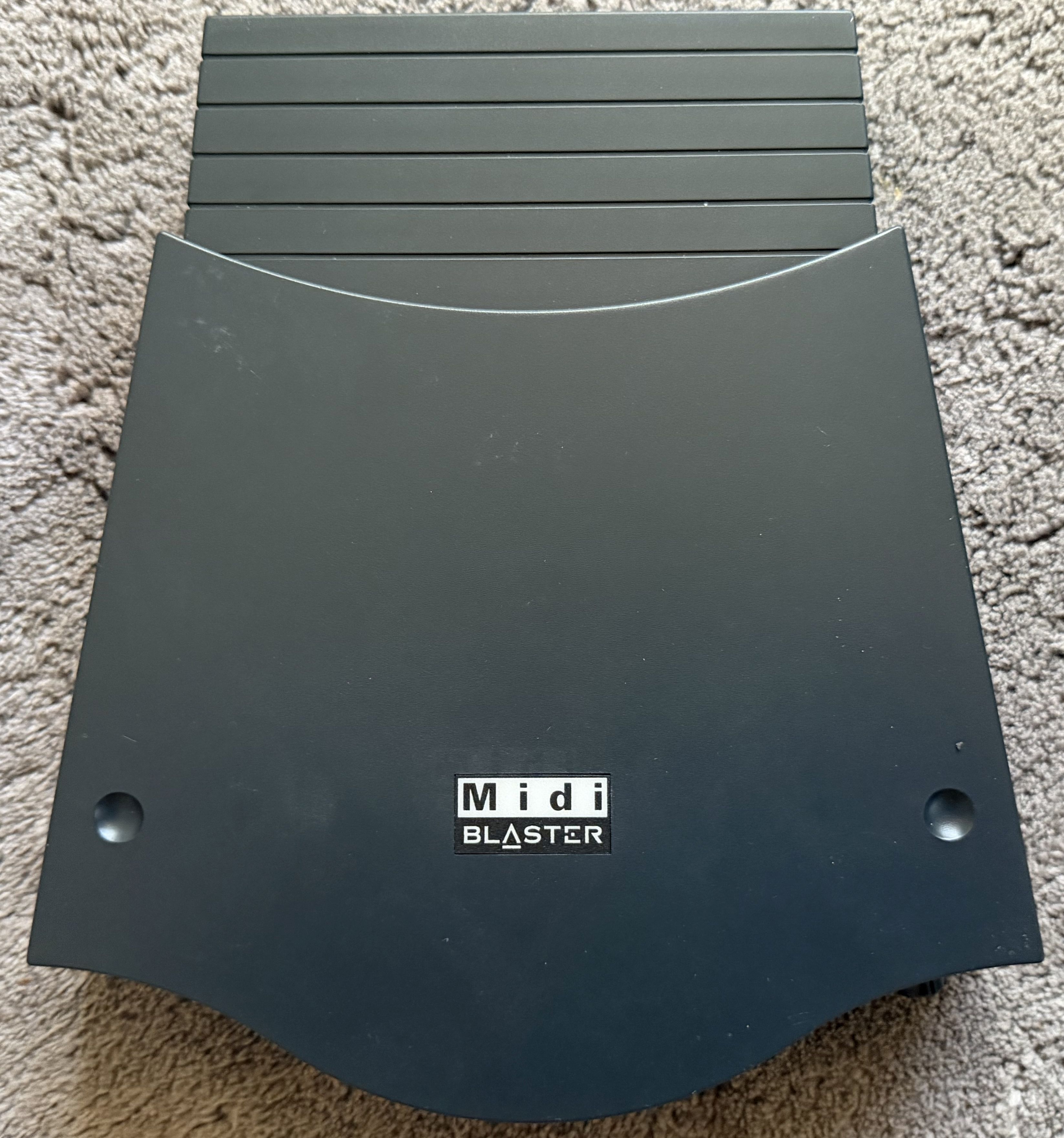

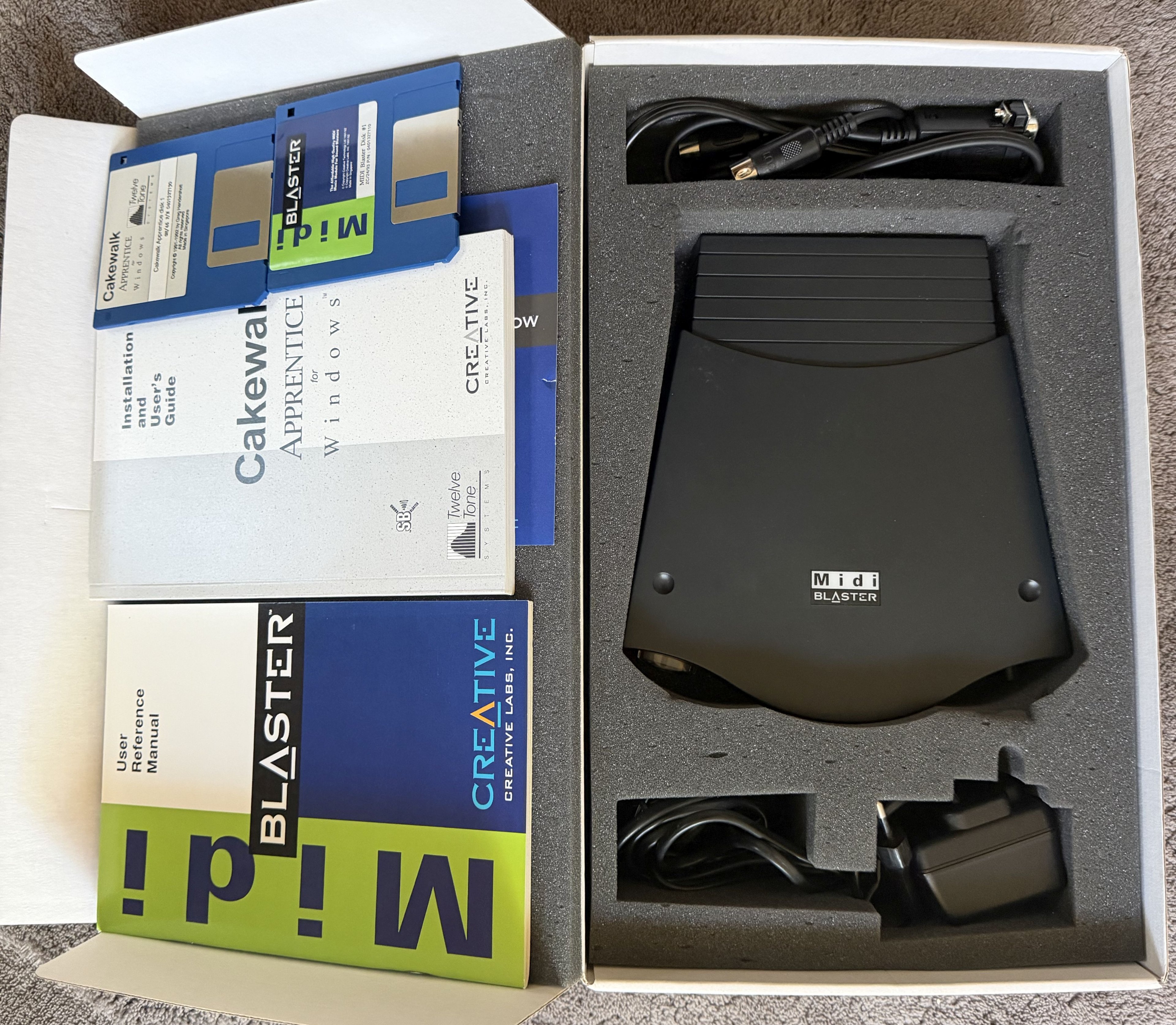

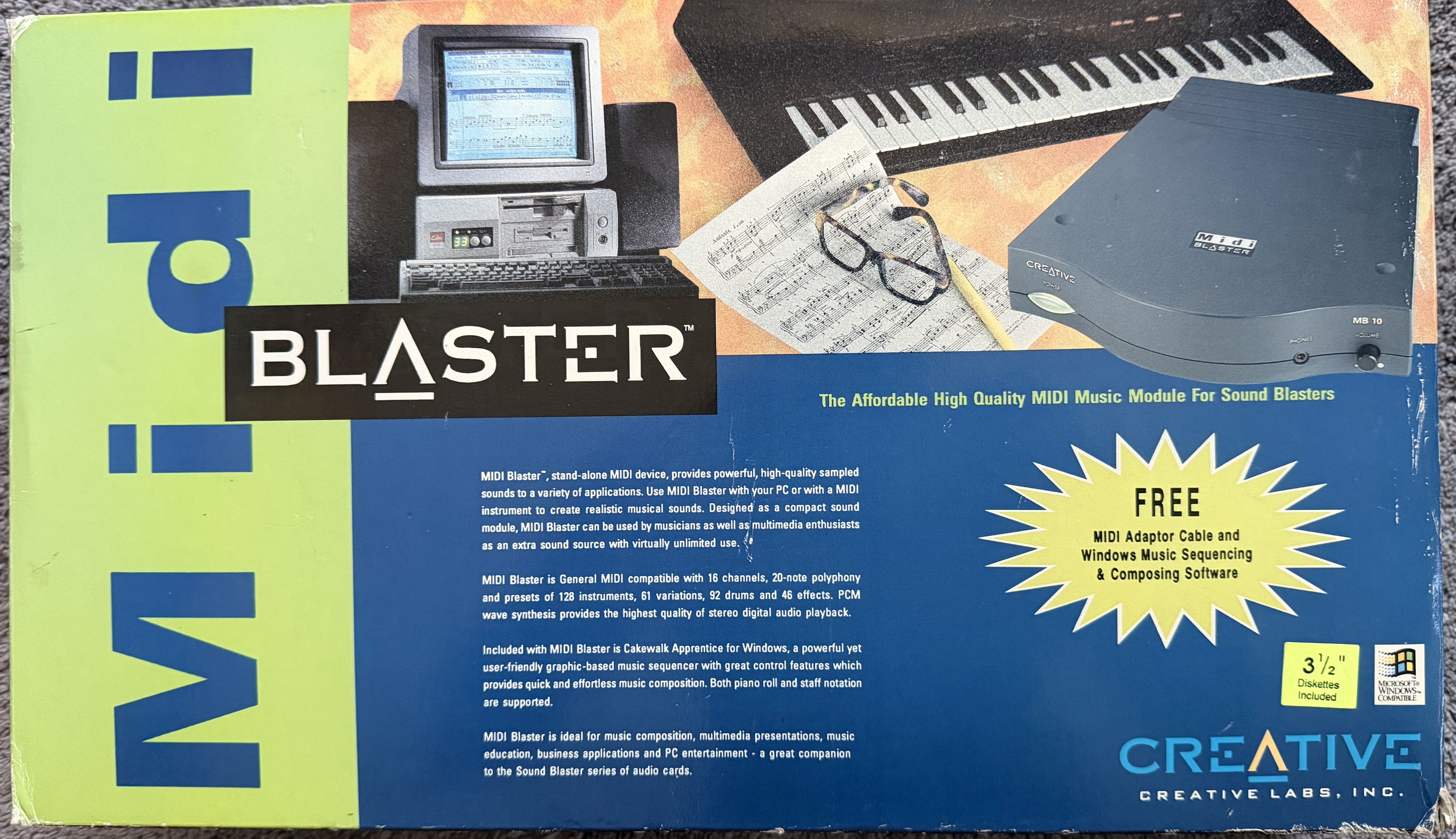

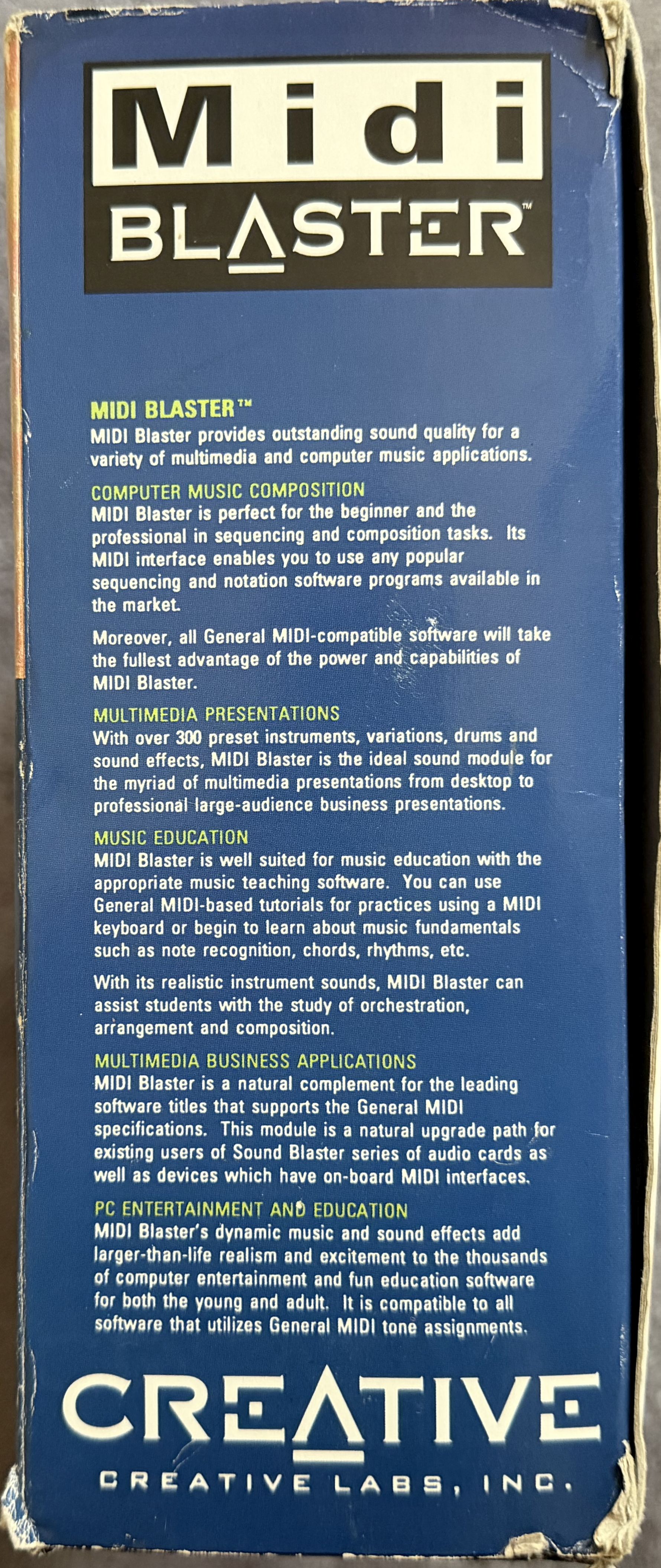

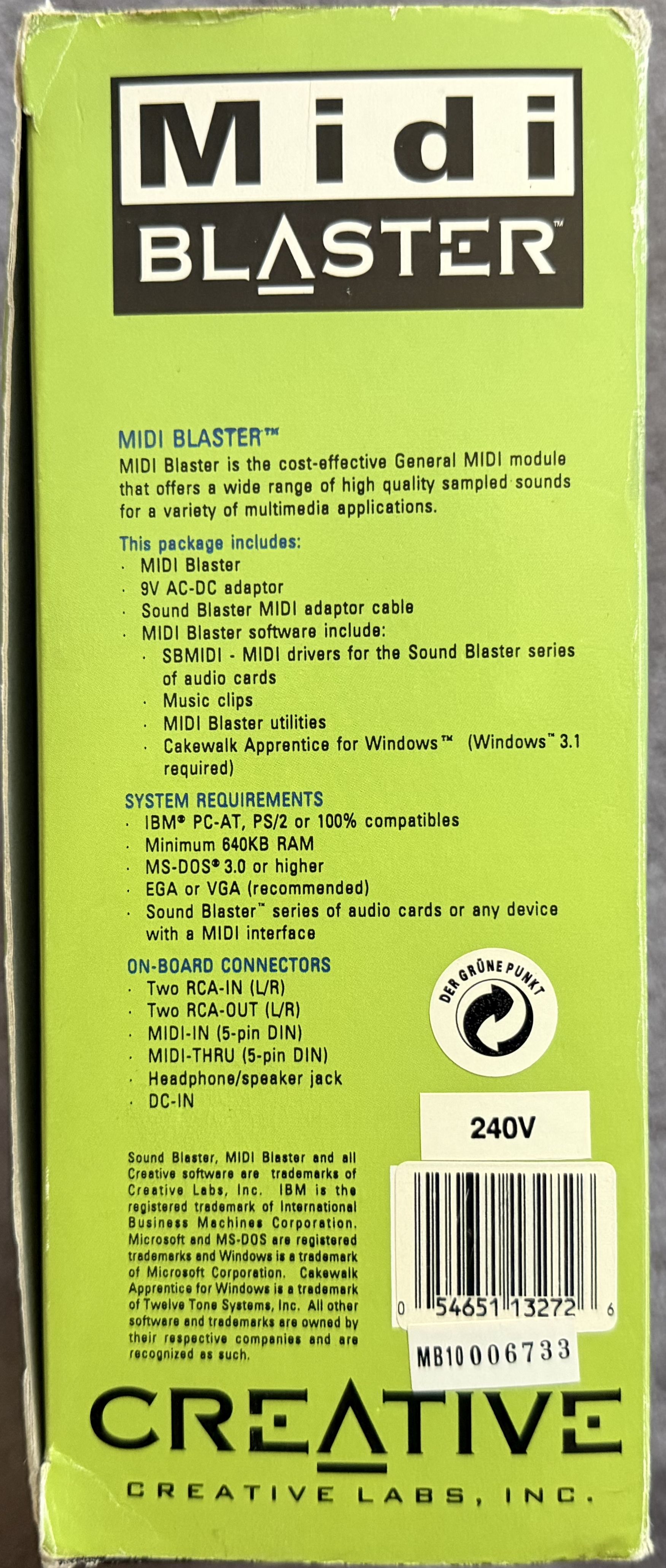

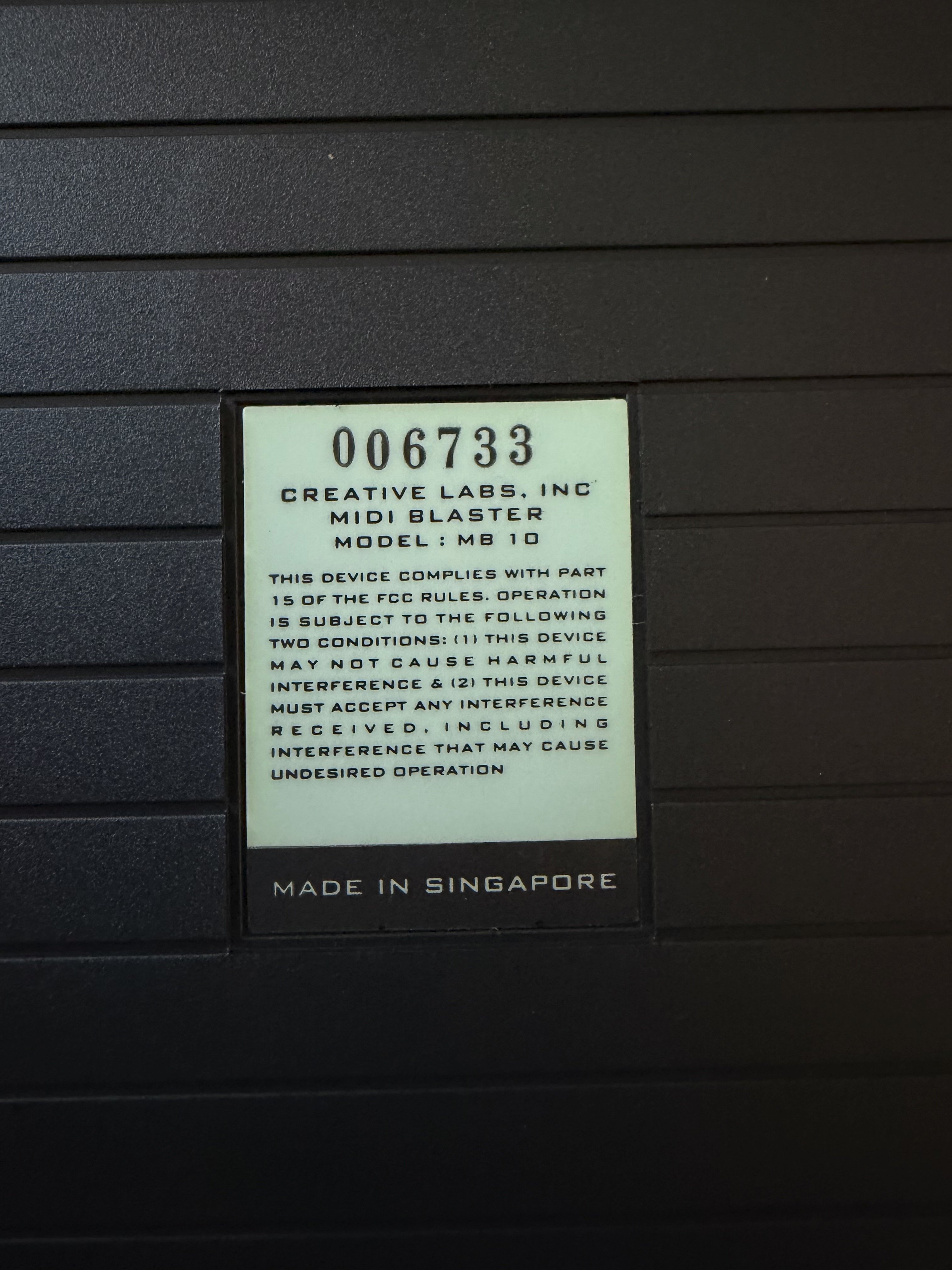

Creative Labs Midi Blaster MB 10

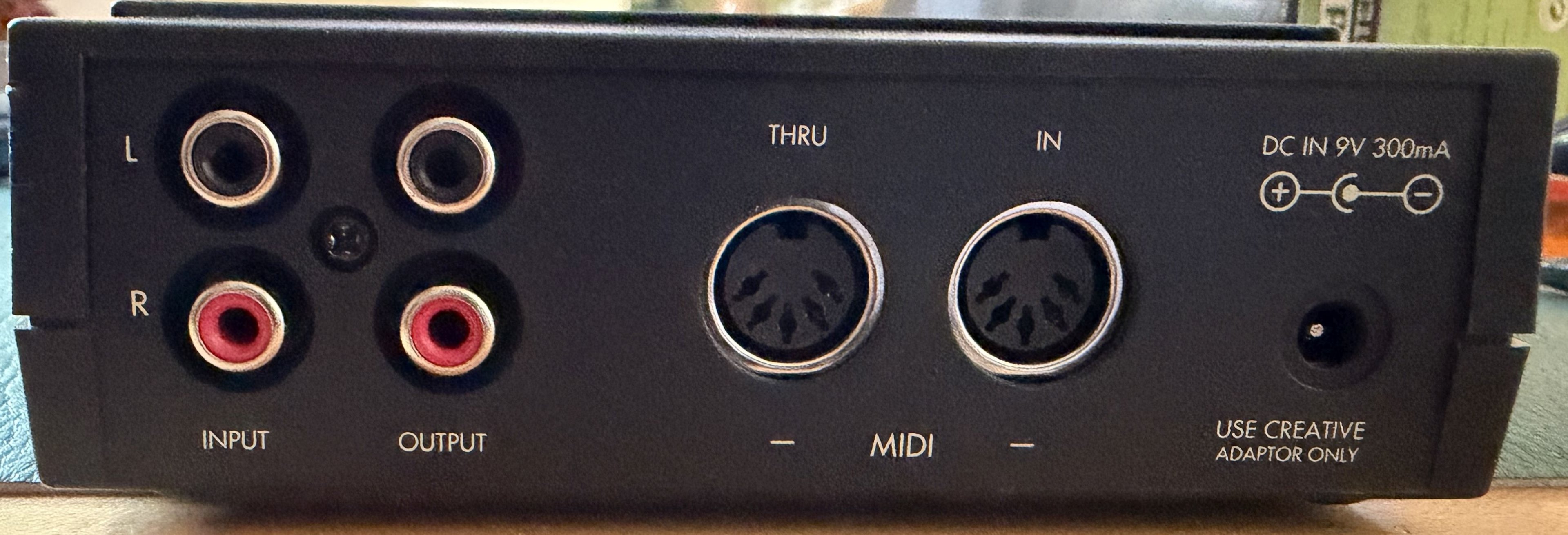

Vom Joystick-Port der Soundkarte geht das Midi-Kabel in den Blaster rein, der macht und das Signal kommt midifiziert aus den Cinch-Buchsen wieder raus. Müsste also Soundkarten, die keine Wave-Möglichkeit haben, um eben diese bereichern.

Ich werde das Ding mal wieder anwerfen, lange her, dass ich das getestet habe.



[Tonntonno]

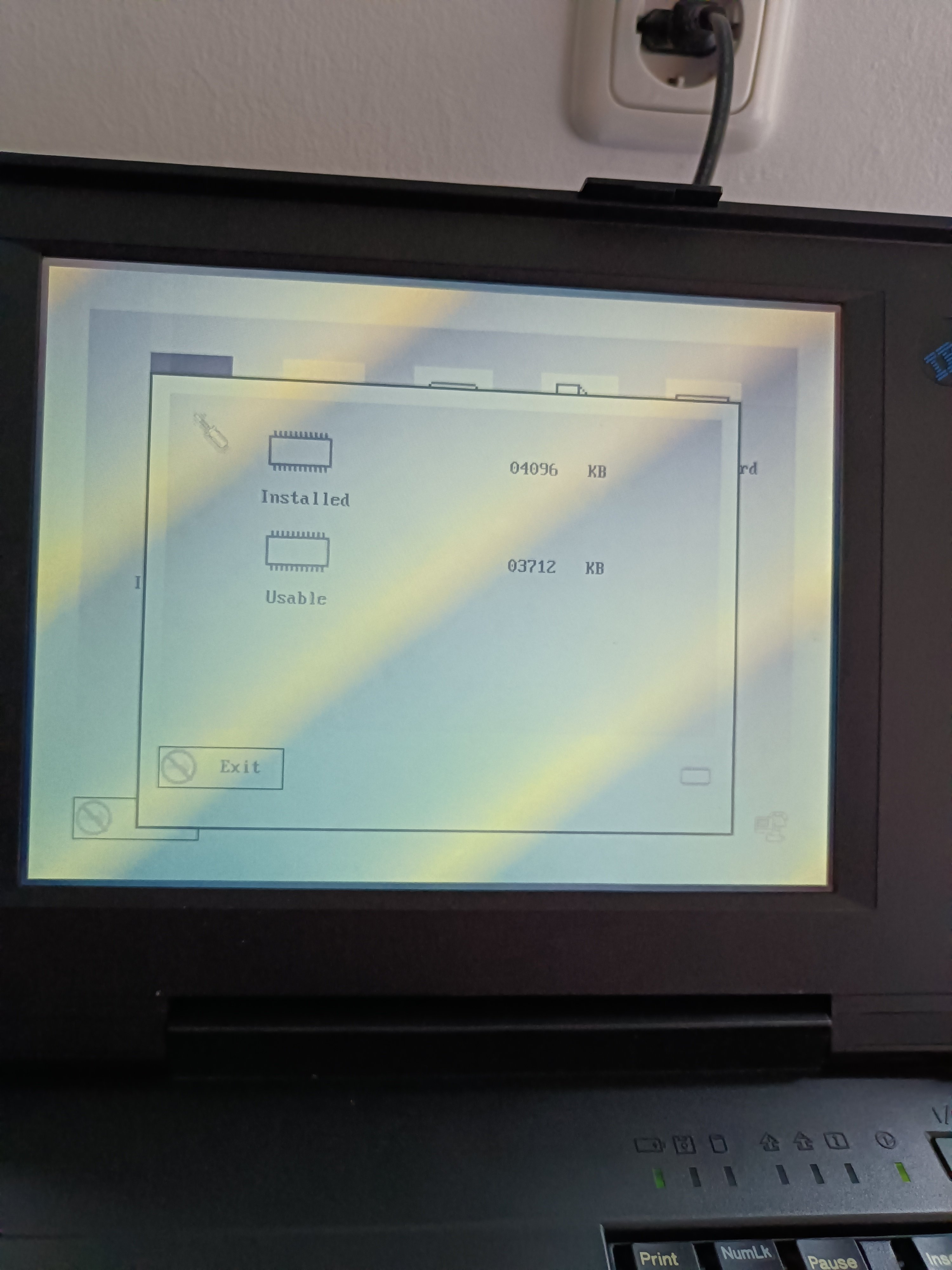

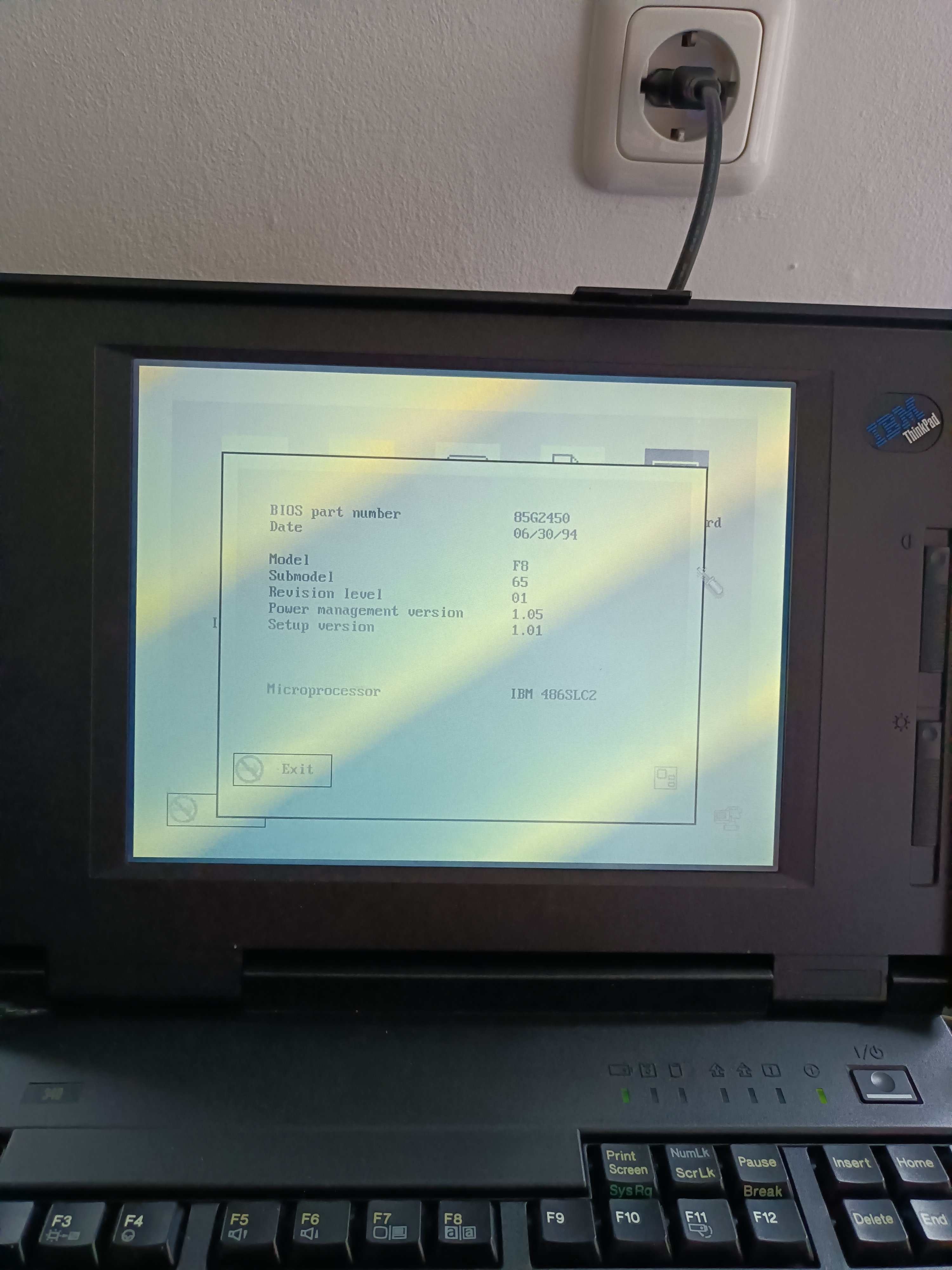

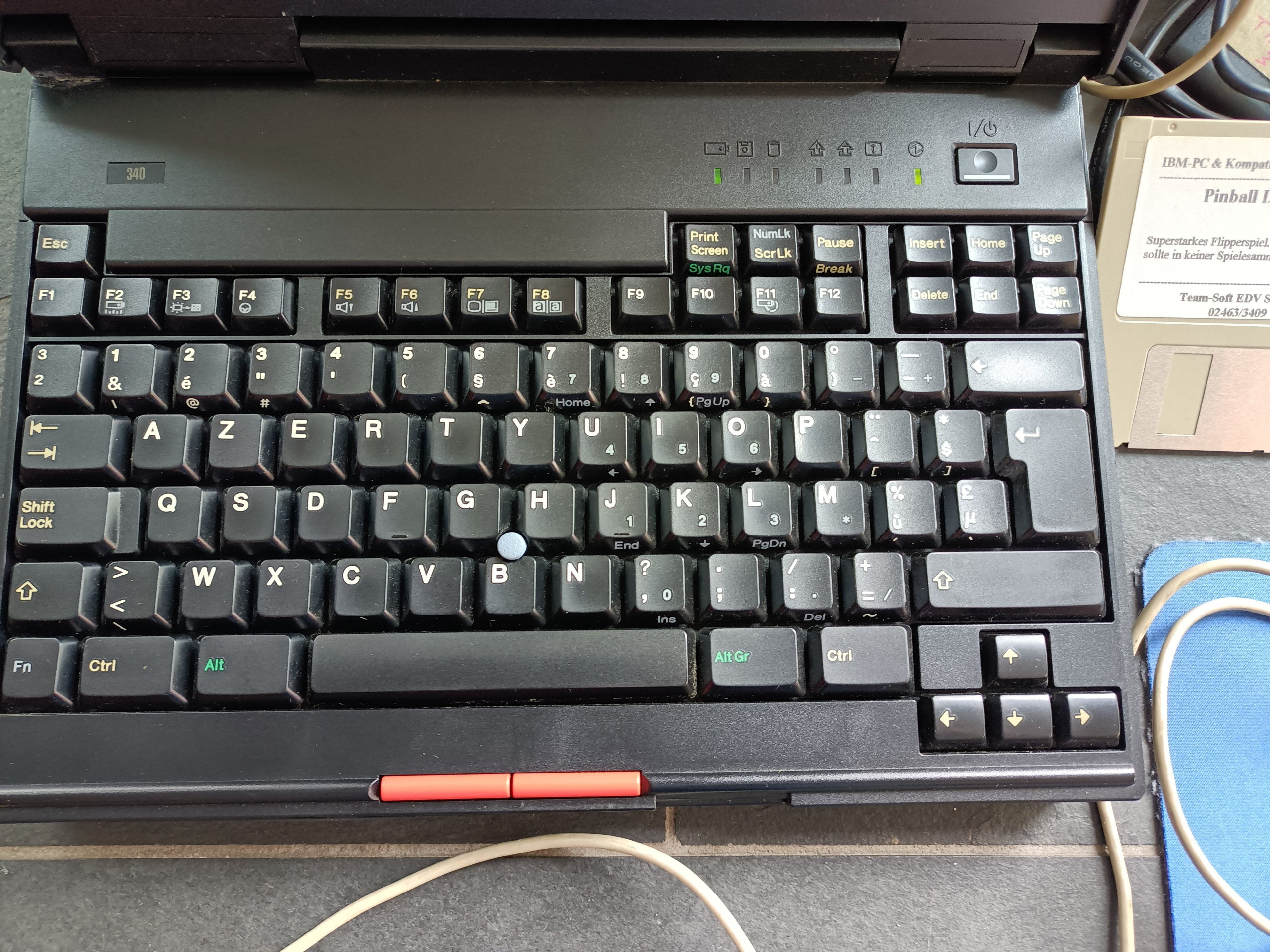

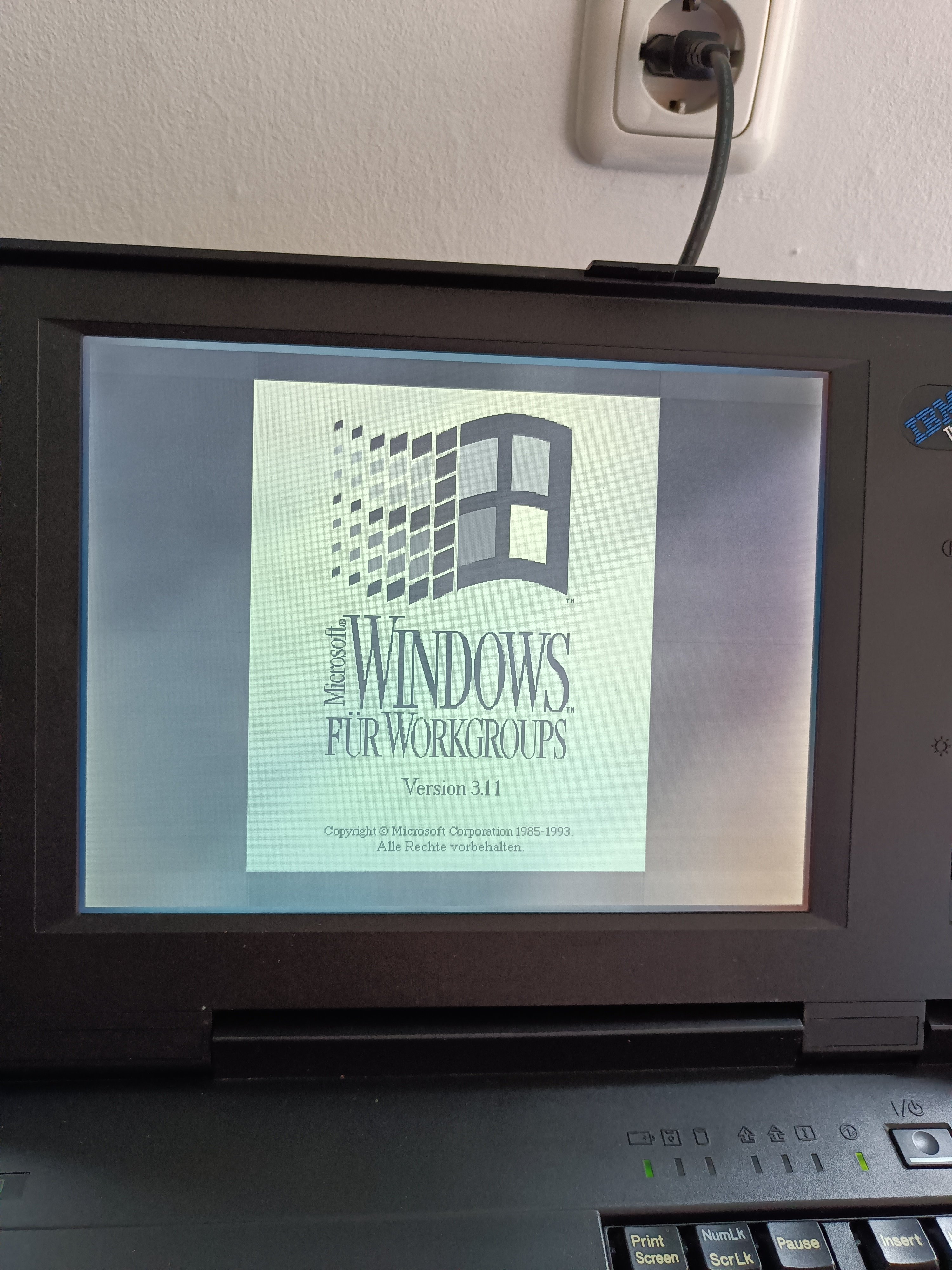

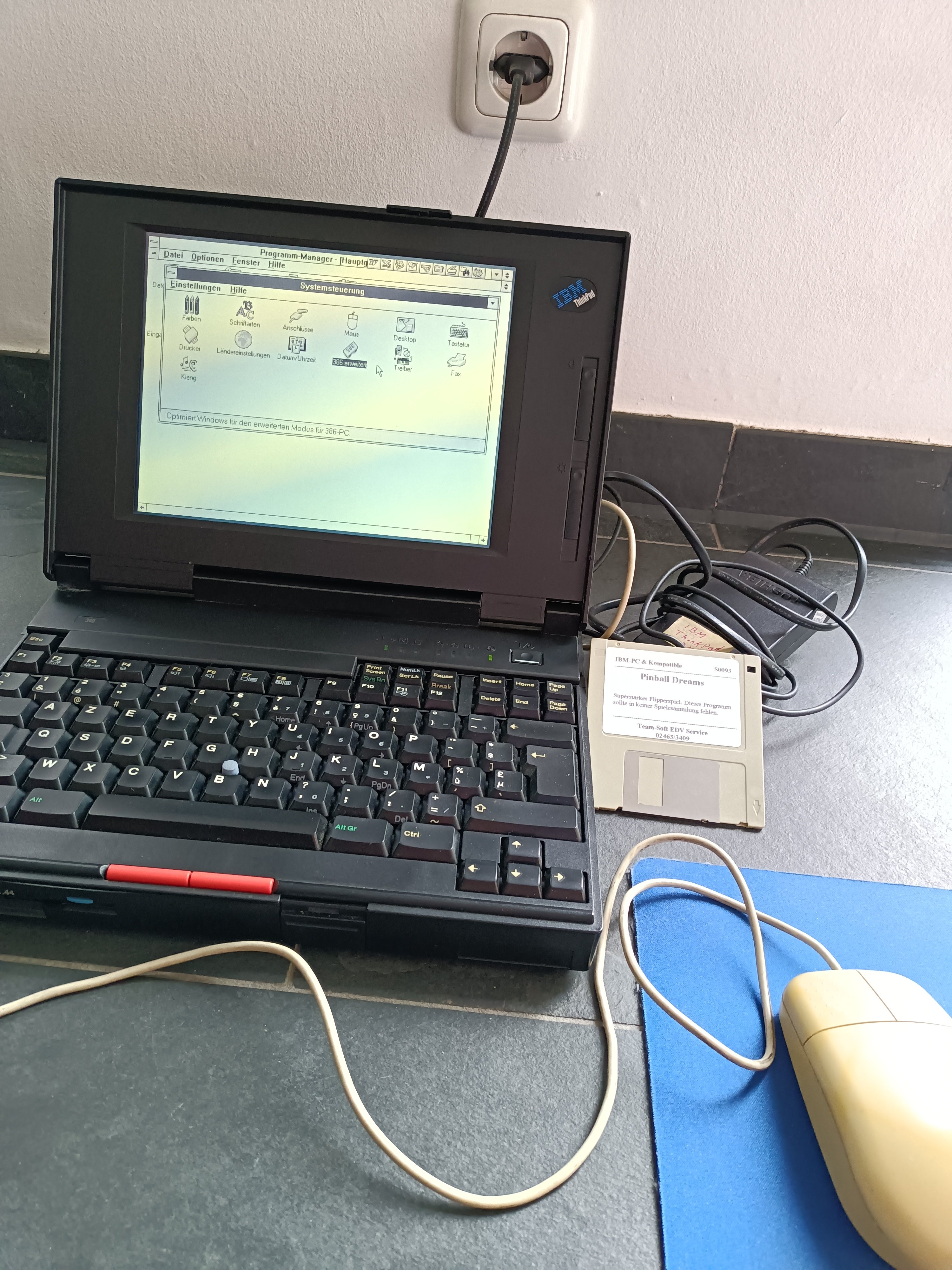

Mein ältestes Thinkpad.
Das 340
Von 1994
486er @50MHz
4MB RAM
512KB VRAM
9,4" Monochrome @640x480
und Laufen tut's noch.



[J0ph33]

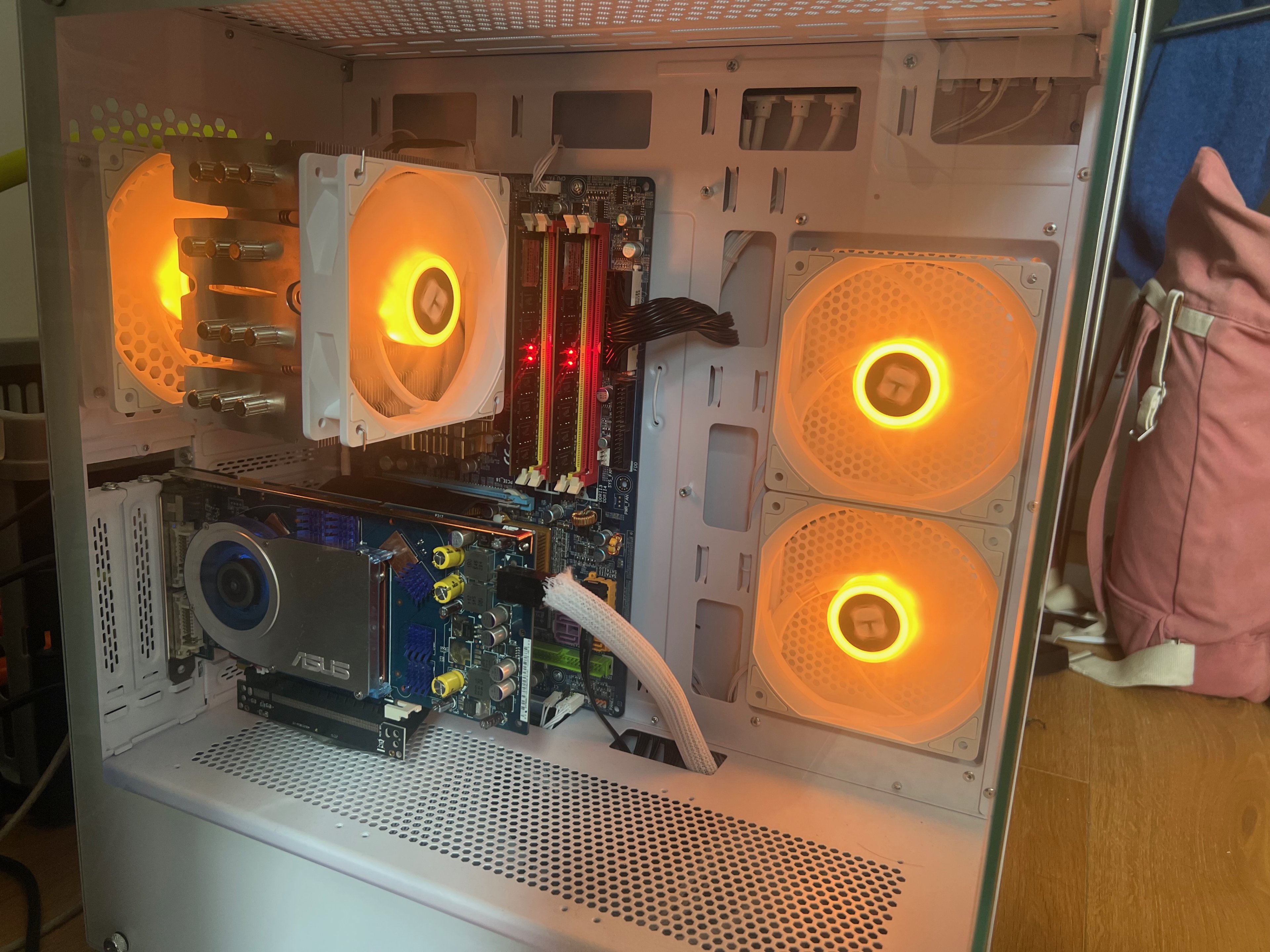

Aktuelles Projekt, work in progress, aus der Reihe "Jahres-PCs", hier die Variante 2005: P4 620 hoffentlich @3.73GHz EE-Level, 7800 GT, 2*1GB DDR2, 965P-DS3 (streng genommen natürlich 2006):
Stil: Modernes Gehäuse setzt alte Hardware in Szene, hier mit weiß-blauer Farbabstimmung.


Der armen 7800 GT fehlt der RAM-Kühler, hier werde ich aber zeitnah mit Extrakühlern Abhilfe schaffen.

Kleines Update, die 7800 GT hat RAM-Kühler, teilweise einfach Kupferplättchen, da wo Platz war dezidierte RAM-Kühler. Lüfter wurden getauscht gegen ARGB-Modelle, der CPU-Kühler hat dabei auch noch einen abbekommen. Das Kabelmanagement ist ein wenig sauberer. Blaue PCBs mit orangenen LEDs harmonieren mE am besten (kein Wunder, Komplementärfarben etc.).

Baustellen:

• die 7800 GT ist megalaut, alle Jubeljahre regelt sie den Lüfter beim Windows-Boot runter, in aller Regel läuft der Lüfter aber einfach fullspeed, Steuerung mit Rivatuner ist anscheinend nicht möglich.
• die externe ARGB-PWM-Steuerung (so ein 10 EUR Chinateil von Amazon, mit Fernbedienung) schafft es nicht die Lüfter ordentlich herunterzuregeln, entweder aus oder deutlichst hörbar. Da sollte mit PWM deutlich mehr (bzw. weniger) gehen.
• ich bekomme den P4 620 einfach nicht stable @3.73 GHz, trotz mehr als 1.45V CPU und +0.3V auf (G)MCH; er bootet, diverse Spiele/Benches laufen problemlos, die Temps sind unter 50°C, RAM ist mit DDR2-800 auf 533 im dunkelgrünen Bereich, aber bei CnC Generals und BfMe bekomme ich fehlende Buchstaben, AquaMark3 crasht sofort, und bei manchen Anwendungen (entpacken bspw.) gibt es random Reboots.



[Akito2x]

Nabend
Mal die Graka ohne Riser Probieren?



[UweW.]

• ich bekomme den P4 620 einfach nicht stable @3.73 GHz, trotz mehr als 1.45V CPU und +0.3V auf (G)MCH; er bootet, diverse Spiele/Benches laufen problemlos, die Temps sind unter 50°C, RAM ist mit DDR2-800 auf 533 im dunkelgrünen Bereich, ...

Der P4 620 ist eine 2,80GHz CPU: https://www.techpowerup.com/cpu-specs/pentium-4-ht-620.c1098
Und das bei (bis zu) 1,40V.
Da sind 3,73 GHz bei nur 1,45V schon enthusiastisch.

Hast du die RAMs auch in den roten Slots getestet?

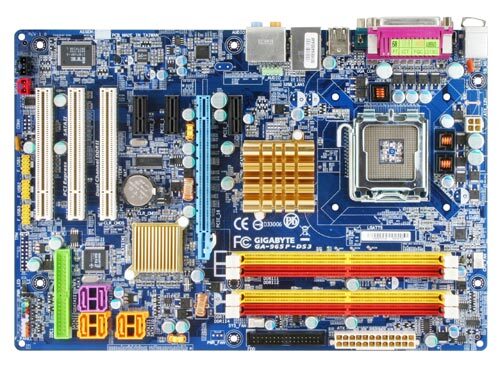

Letzter Punkt: beim Gigabyte 956-DS3 ist die Spannungsversorgung der CPU echt schwachbrüstig.
Die ist bei noch höheren Spannungen für deinen 3,73GHz Versuch komplett am Ende. Die "Elkos" (ja auch die mit festem Elektrolyt) werden irgendwann mal taub.

Nachtrag: https://www.gigabyte.com/de/Motherboard/GA-965P-DS3-rev-10/support#Support-Cpu-Support
Ich hatte vergessen, das auf diesem Sockel P4, Pentium D und Core 2 Duo laufen.



[andi_sco]

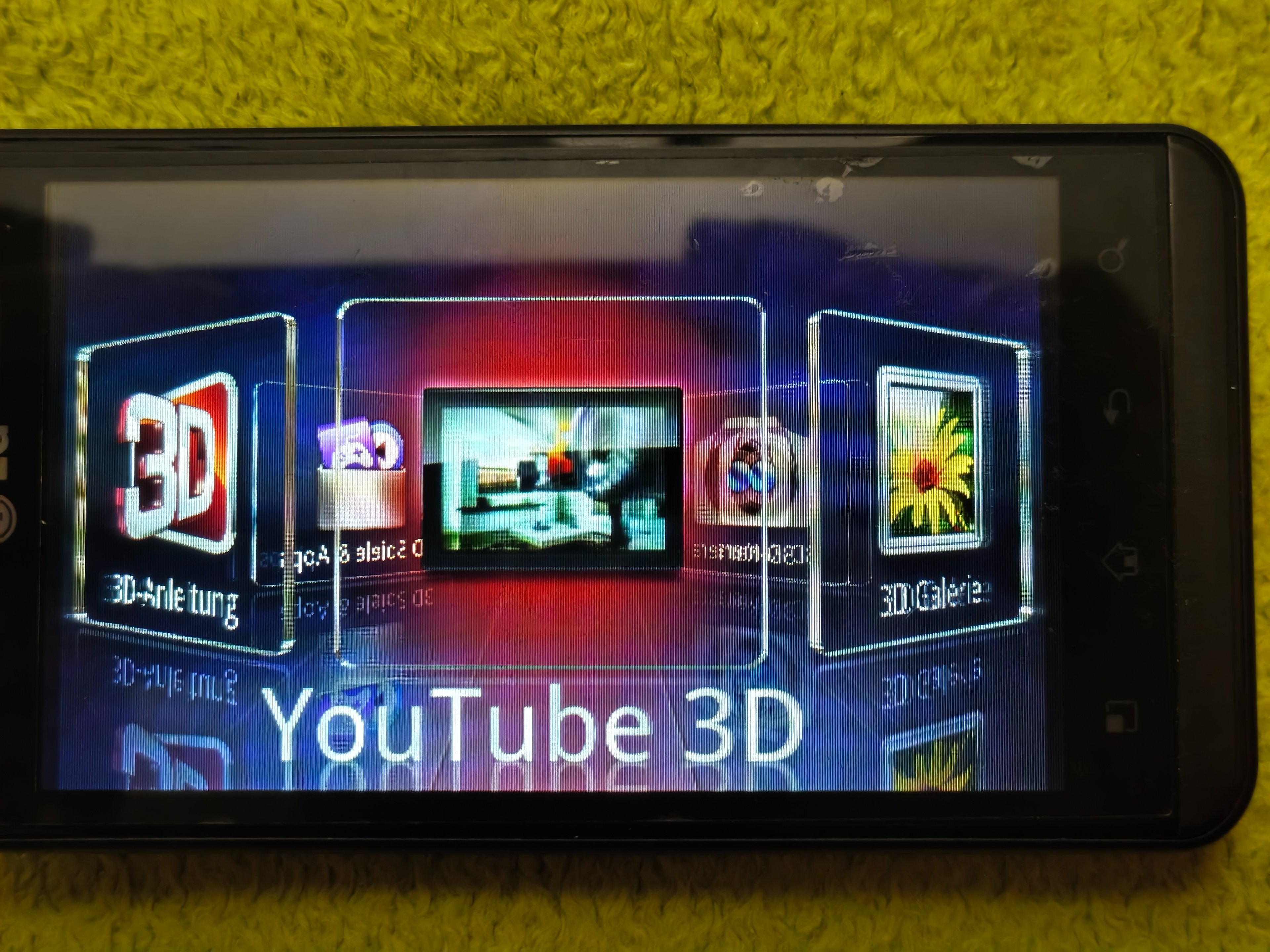

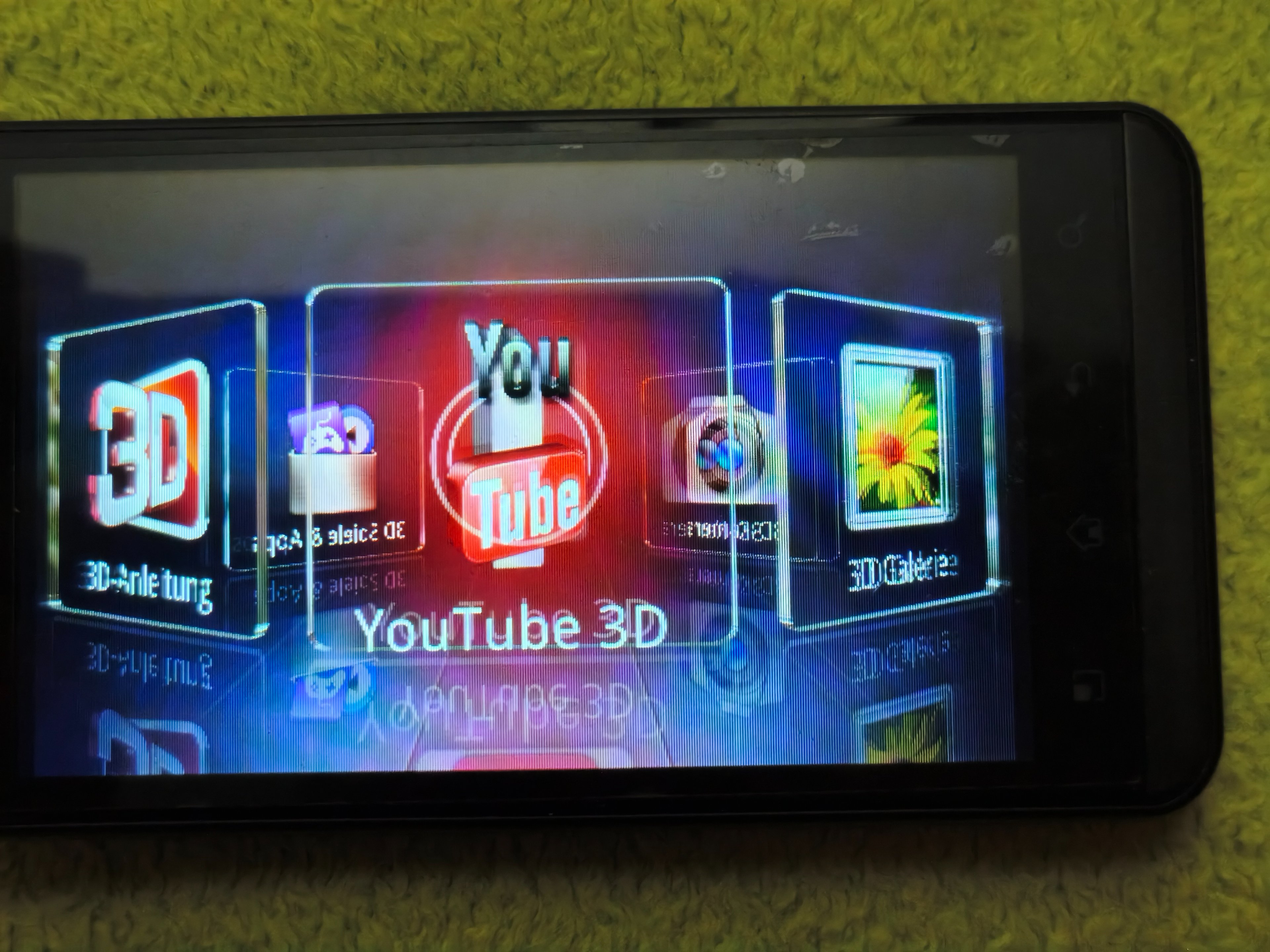

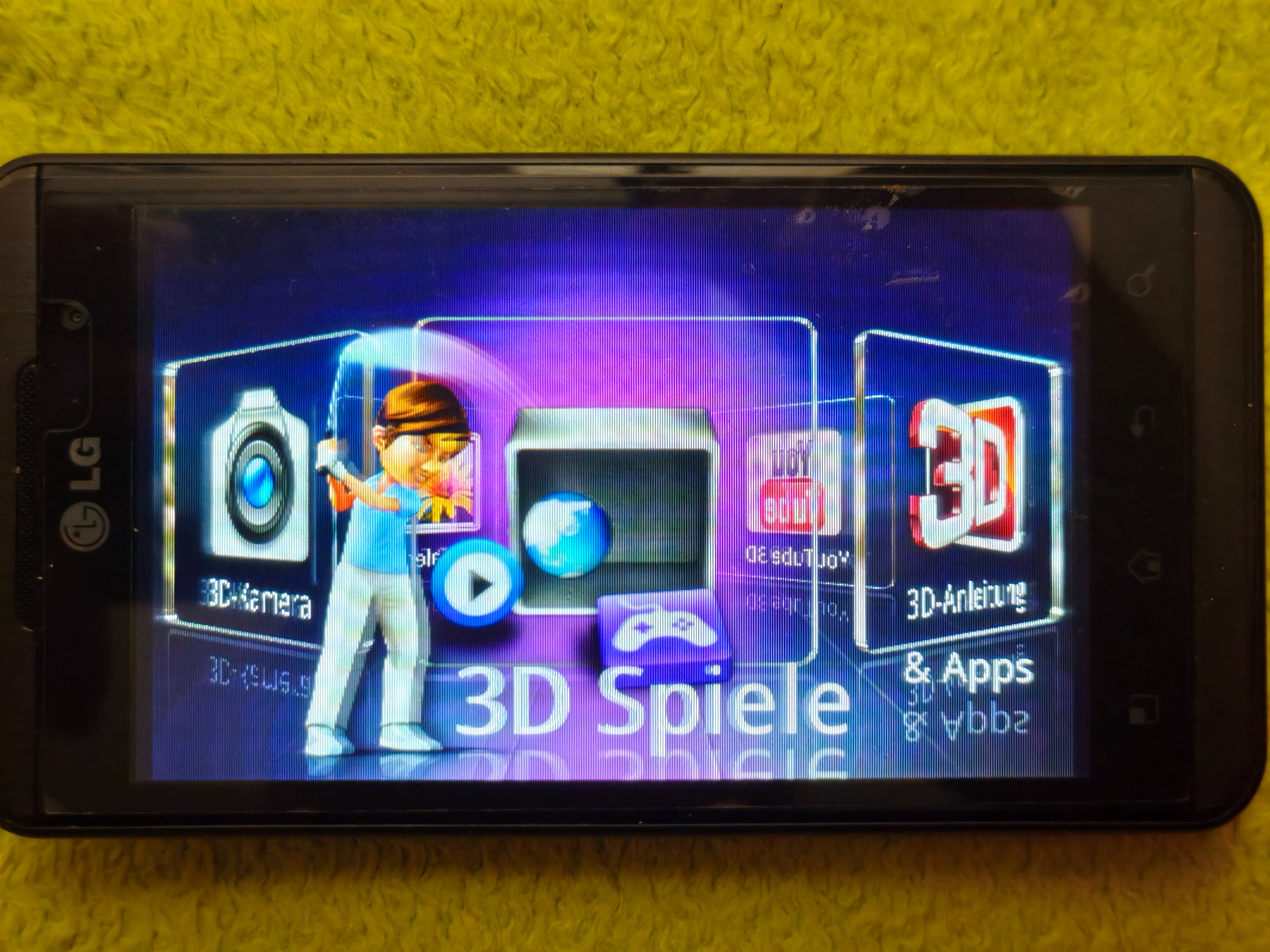

Als man sich noch an neue Dinge gewagt hatte: 3D am Handy, und zwar richtiges.









Seit Februar Retro



[J0ph33]

Nabend
Mal die Graka ohne Riser Probieren?

Nein, tatsächlich nicht - ist für die Optik des Builds natürlich sehr wichtig, daher will ich eigentlich nicht drauf verzichten. Meines Erachtens dürfte OC über den FSB den Takt von PCIe und anderer Peripherie auch nicht wirklich erhöhen. Dieses Board lief damals mit einem E6400 mit 400 MHz FSB. Und Stock läuft die GPU im Riser ja auch problemlos.

EDIT: du beziehst dich wahrscheinlich auf das Lüfterproblem...ja, theoretisch könnte da das Riser-Kabel ein Problem darstellen, auch wenn ich nicht weiß, warum es dann nicht mehr Probleme machen sollte.

Der P4 620 ist eine 2,80GHz CPU: https://www.techpowerup.com/cpu-specs/pentium-4-ht-620.c1098
Und das bei (bis zu) 1,40V.
Da sind 3,73 GHz bei nur 1,45V schon enthusiastisch.

Hast du die RAMs auch in den roten Slots getestet?

Letzter Punkt: beim Gigabyte 956-DS3 ist die Spannungsversorgung der CPU echt schwachbrüstig.
Die ist bei noch höheren Spannungen für deinen 3,73GHz Versuch komplett am Ende. Die "Elkos" (ja auch die mit festem Elektrolyt) werden irgendwann mal taub.

Nachtrag: https://www.gigabyte.com/de/Motherboard/GA-965P-DS3-rev-10/support#Support-Cpu-Support
Ich hatte vergessen, das auf diesem Sockel P4, Pentium D und Core 2 Duo laufen.

Nein, rote Slots nicht getestet. Und dass das Board VRM-technisch nicht mehr ausreicht, glaube ich auch nicht so recht. Wie du meintest, selbst ein Pentium D läuft da noch. Aber ich gebe gerne nochmal deutlich mehr als 1.45V und schaue was passiert. Temperaturen sind ja noch im grünen Bereich.



[lowrider20]

Handy

Wie war das noch mit einer kurzen Erwähnung von Marke und Modell?



[andi_sco]

kurzen Erwähnung

Sorry

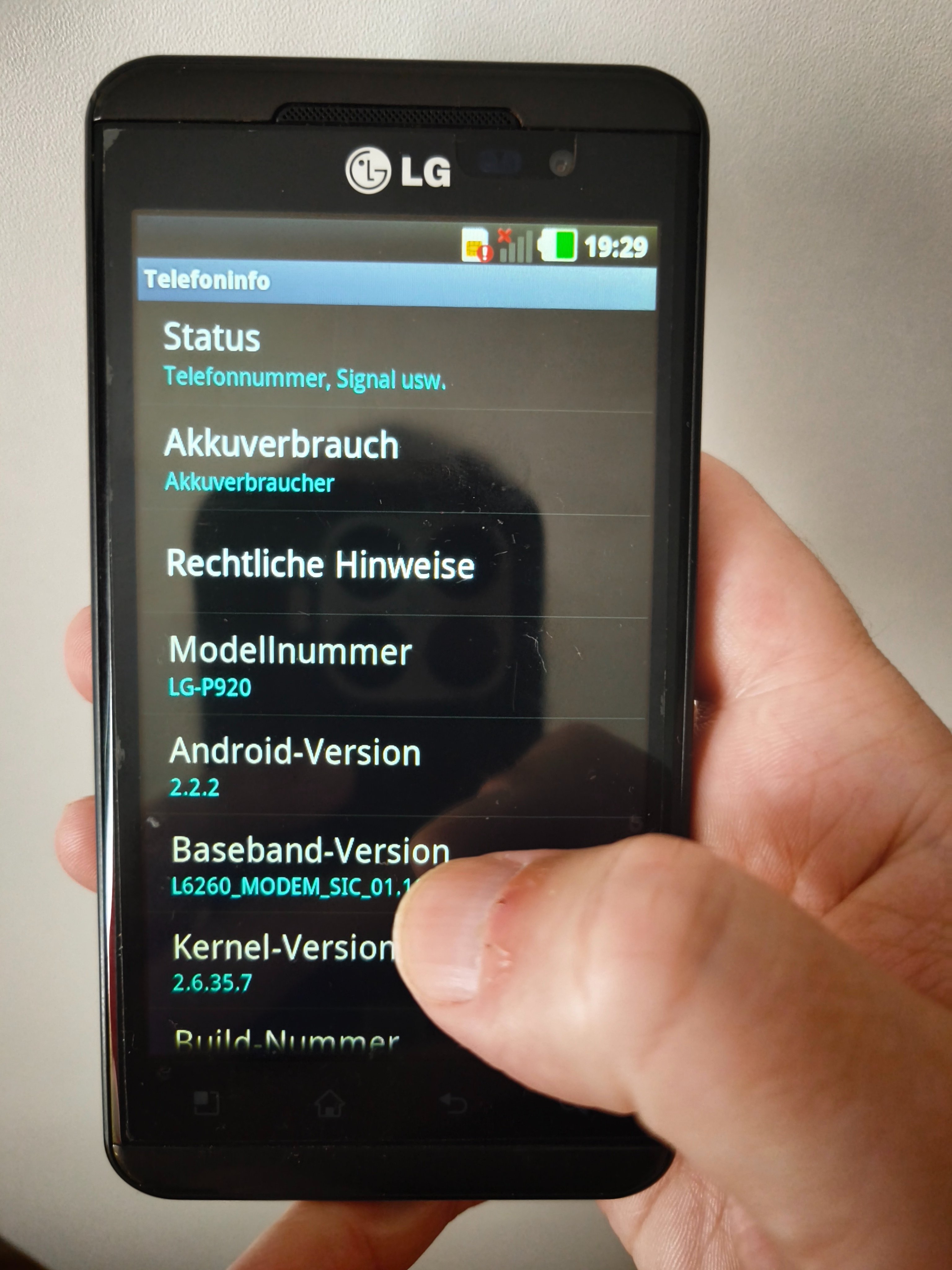

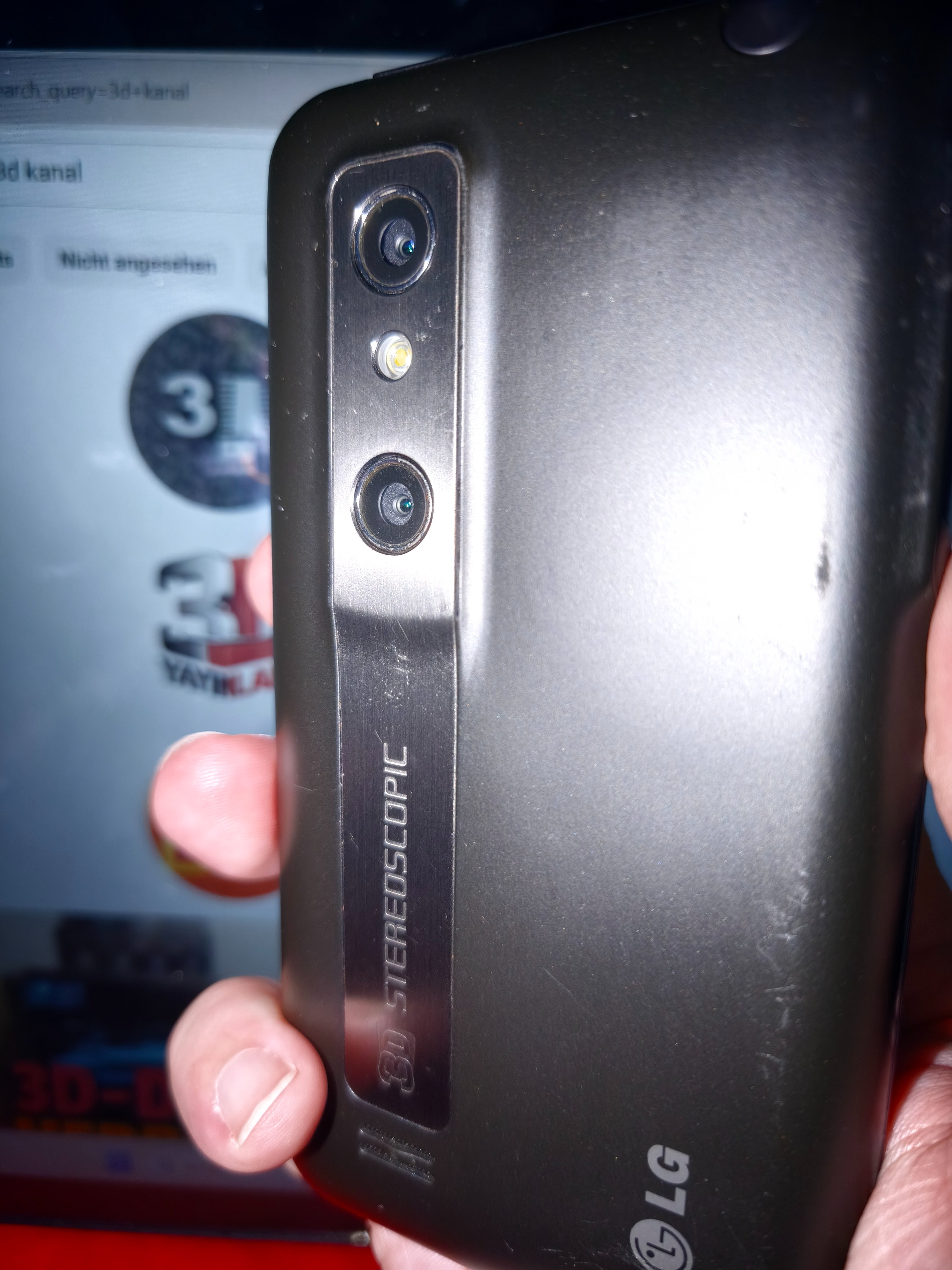

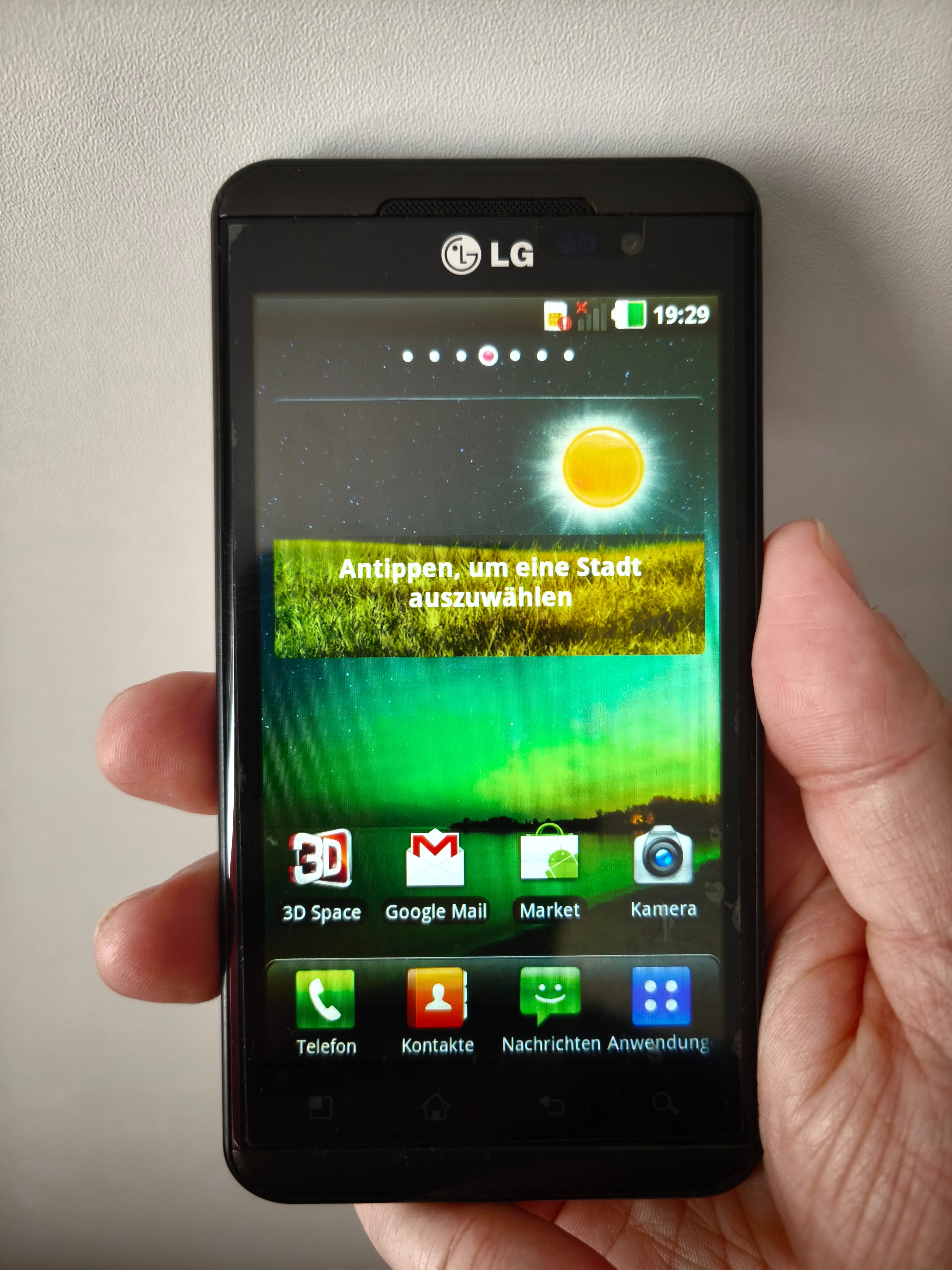

LG Optimus 3D von Feburar 2011. Ich selber hatte es zum September hingekauft.



[lowrider20]

Und das hat funktioniert? Eigentlich sollten die Sensoren annähernd den normalen Augenabstand haben um die Tiefenwirkung passend abzubilden.
