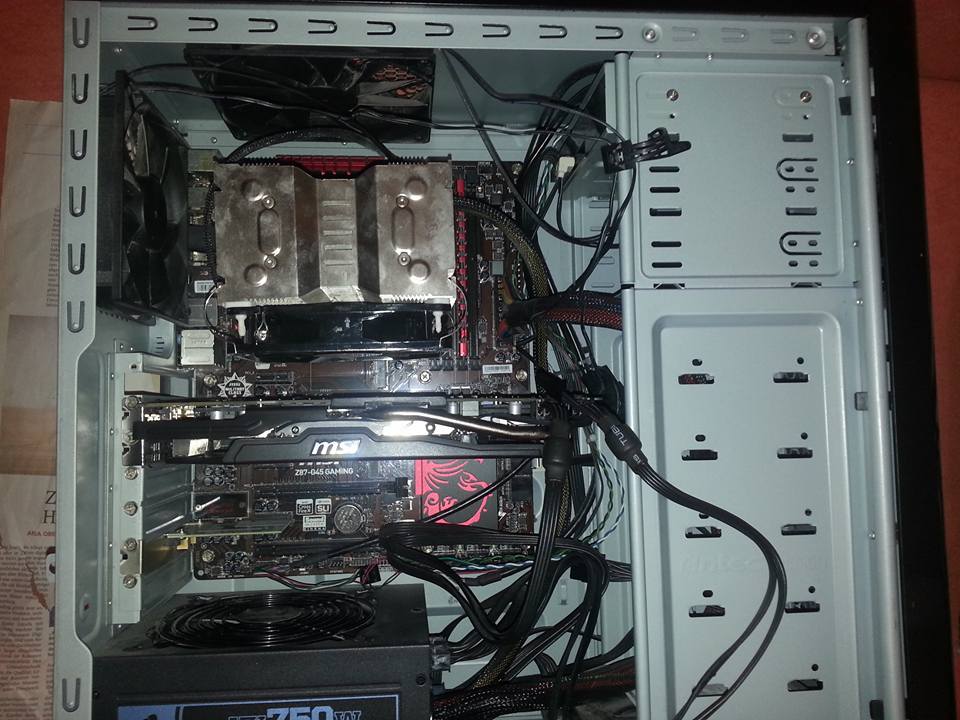

Dein erstes Bild bestätigt meine Aussage, es sind nur die vier Schrauben in der Mitte zu lösen. Auf einer ist ja ein weißer Siegel von MSI drauf und zumindest war da schon mal ein Schraubendreher angesetzt, so dass dieser Siegel schon beschädigt ist.
Falls du die Grafikkarte gebraucht gekauft hast wurde sie schon zerlegt.
Das zweite Bild zeigt nur die Kabeln die aus dem Lüfter ausgehen, die brauchst du dort auch nicht zu lösen und sind dort auch fest dran. Die verlaufen aber von dort aus mittig als Kabelstrang bis zur Platine und dort erst befindet sich eine weiße Steckverbinung die du aber nicht zwingend lösen musst, da dass Kabel lang genug ist, so dass du den Kühlkörper einfach abnehmen und umgedreht über die Platine auf dem Tisch ablegen kannst.
Dann hast du die Platine und den Kühlkörper mit den Kühlrippen zu dir auf dem Schreibtisch vor liegen. Den Kabel kannst du wie bereits schon geschrieben mit einem feinem Schraubendreher aus dem Stecker hebeln. Musst du aber nicht zwingend, da du so überall gut dran kommst und dann wenn du fertig bist den Kühlkörper einfach wieder herum drehst und drauf setzt.
Damit die Wärmeleitpaste sich nicht verschmiert nicht flach waagrecht drauf setzen, sondern leicht schräg ansetzen damit zwei der vier Abstandshalter zuvor in die Bohrung in die Platine kommen und du so die Position schon hast und dann sie komplett ablegen kannst. In diesen vier Abstandshalter sitzt ja dass Gewinde der vier Schrauben.
Lass dich nicht von den vielen Schrauben auf der Rückseite verunsichern, denn diese brauchst du zum zerlegen der Grafikkarte nicht lösen, da diese so eine große Platte halten die sich über die VRams befindet. Die solltest du auch nicht demontieren da hier Klebepads vorhanden sind die nicht so ohne weiteres ersetzt werden können und man diese auch nicht austauschen muss.
Deine Grafikkarte wird so aussehen, nur wäre bei dir noch die Stromverbindung zu den Lüfter noch dran. Auf dem Bild wurde dieser Kabel aber abgezogen so dass nur der Stecker(grün) zu sehen ist.
Die Abstandshalter womit auch der Kühler angeschraubt ist habe ich mal rot gekennzeichnet.
Mit blau habe ich mal die Stelle gekennzeichnet was du auf deinem zweitem Bild mit den Kabeln die aus dem Lüfter kommen gezeigt hast. Nur jetzt von hinten, so dass nun dass Kabel von dort aus zu sehen ist.
Anhang anzeigen 571366
Falls du die Grafikkarte gebraucht gekauft hast wurde sie schon zerlegt.
Das zweite Bild zeigt nur die Kabeln die aus dem Lüfter ausgehen, die brauchst du dort auch nicht zu lösen und sind dort auch fest dran. Die verlaufen aber von dort aus mittig als Kabelstrang bis zur Platine und dort erst befindet sich eine weiße Steckverbinung die du aber nicht zwingend lösen musst, da dass Kabel lang genug ist, so dass du den Kühlkörper einfach abnehmen und umgedreht über die Platine auf dem Tisch ablegen kannst.
Dann hast du die Platine und den Kühlkörper mit den Kühlrippen zu dir auf dem Schreibtisch vor liegen. Den Kabel kannst du wie bereits schon geschrieben mit einem feinem Schraubendreher aus dem Stecker hebeln. Musst du aber nicht zwingend, da du so überall gut dran kommst und dann wenn du fertig bist den Kühlkörper einfach wieder herum drehst und drauf setzt.
Damit die Wärmeleitpaste sich nicht verschmiert nicht flach waagrecht drauf setzen, sondern leicht schräg ansetzen damit zwei der vier Abstandshalter zuvor in die Bohrung in die Platine kommen und du so die Position schon hast und dann sie komplett ablegen kannst. In diesen vier Abstandshalter sitzt ja dass Gewinde der vier Schrauben.
Lass dich nicht von den vielen Schrauben auf der Rückseite verunsichern, denn diese brauchst du zum zerlegen der Grafikkarte nicht lösen, da diese so eine große Platte halten die sich über die VRams befindet. Die solltest du auch nicht demontieren da hier Klebepads vorhanden sind die nicht so ohne weiteres ersetzt werden können und man diese auch nicht austauschen muss.
Deine Grafikkarte wird so aussehen, nur wäre bei dir noch die Stromverbindung zu den Lüfter noch dran. Auf dem Bild wurde dieser Kabel aber abgezogen so dass nur der Stecker(grün) zu sehen ist.
Die Abstandshalter womit auch der Kühler angeschraubt ist habe ich mal rot gekennzeichnet.
Mit blau habe ich mal die Stelle gekennzeichnet was du auf deinem zweitem Bild mit den Kabeln die aus dem Lüfter kommen gezeigt hast. Nur jetzt von hinten, so dass nun dass Kabel von dort aus zu sehen ist.
