Habe kurze frage wegen Shelly 1 / 1L
- Ersteller mad_1
- Erstellt am
Ich habe meine in die Unterputzdose vom Schalter eingebaut. Dann hat man den Vorteil, dass die ursprünglichen Schalter immer noch funktionieren und zusätzlich die Shellys wie eine add on sind. Falls das nicht geht, dann ergeben sich neue Probleme.

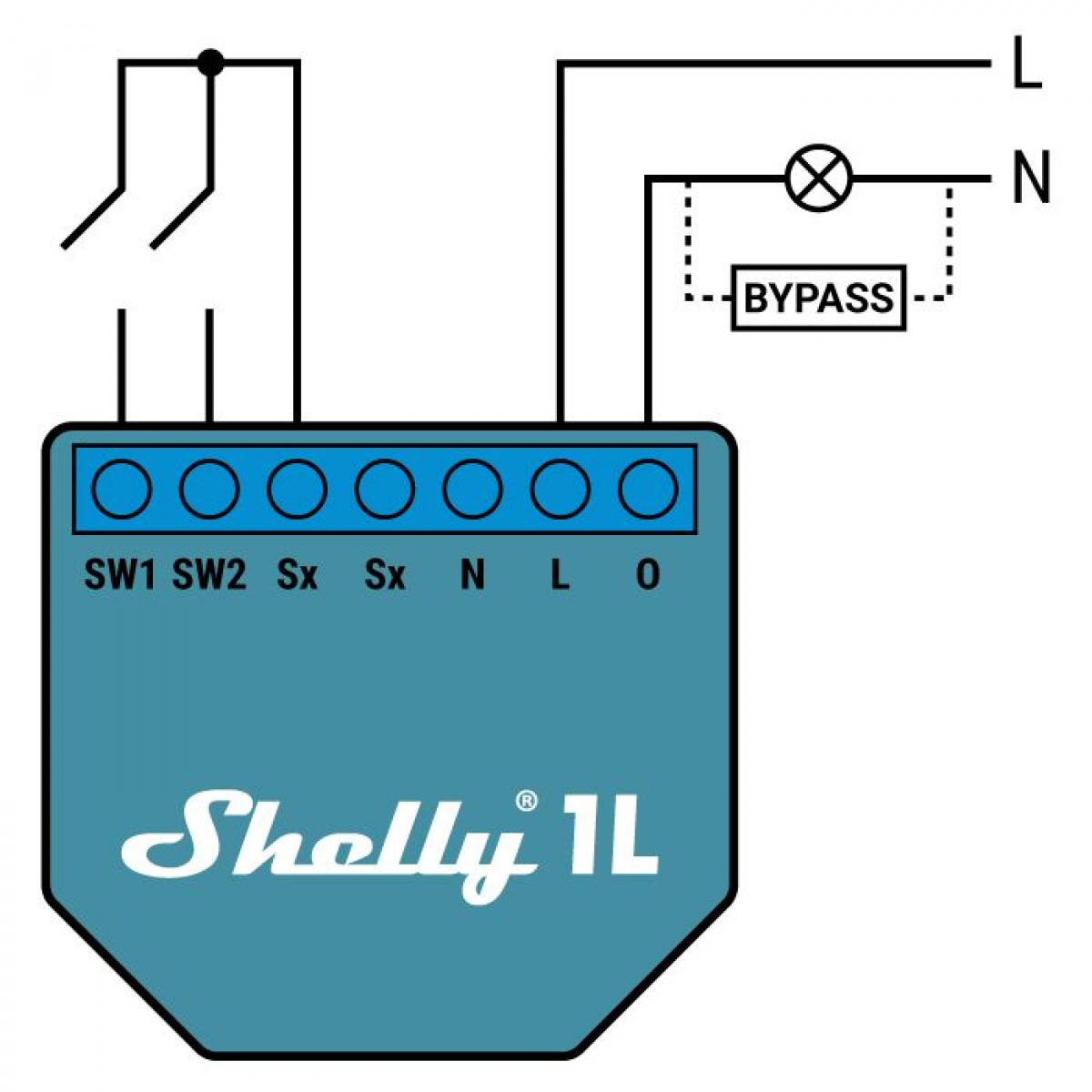

Ok das mit dem 1L habe ich mir schon fast gedacht. Der soll dann vor den Schalter 1 wo der Schwarze Leiter + kommt. Einfach da zwischen Schalter und Leiter. Was mache ich dann aber mit den SW1 und SX ?
Vielen Dank schon mal für eure Hilfe
Vielen Dank schon mal für eure Hilfe
Ok ich werde das morgen gleich mal so probieren mit vor Schalter 1 und zwischen den Leiter / schwarz und die SW und SX auf den Schalter.
Hoffe das es so Klappt.
Vielen dank für die schnelle Hilfe
Wenn nicht melde ich mich nochmal.
Hoffe das es so Klappt.
Vielen dank für die schnelle Hilfe
Wenn nicht melde ich mich nochmal.
Schau auch mal in diesem Forum https://forum.creationx.de/forum/ da sind auch Fragen von anderen die eventuell helfen könnten.

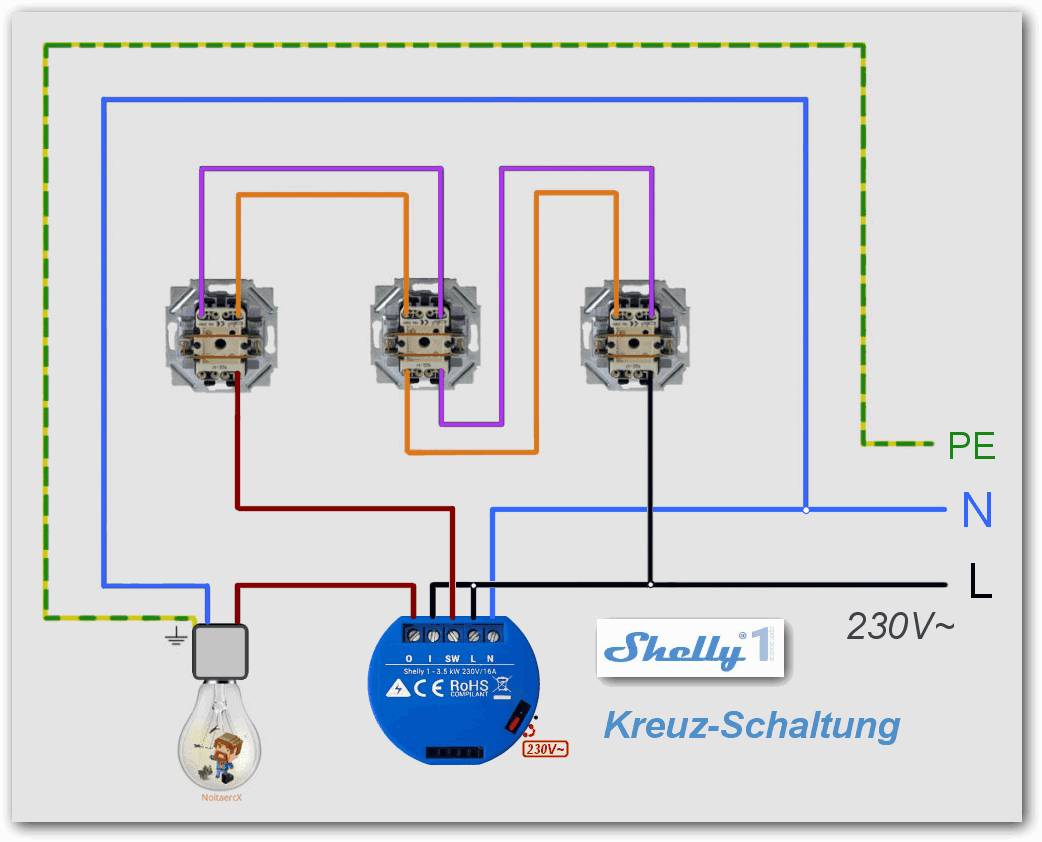

Kannst Du Dir sparen... sofern der Shelly als 4. Schalter funktionieren soll.mad_1 schrieb:
Shelly gehört immer in den letzten Schalter vor der Lampe.

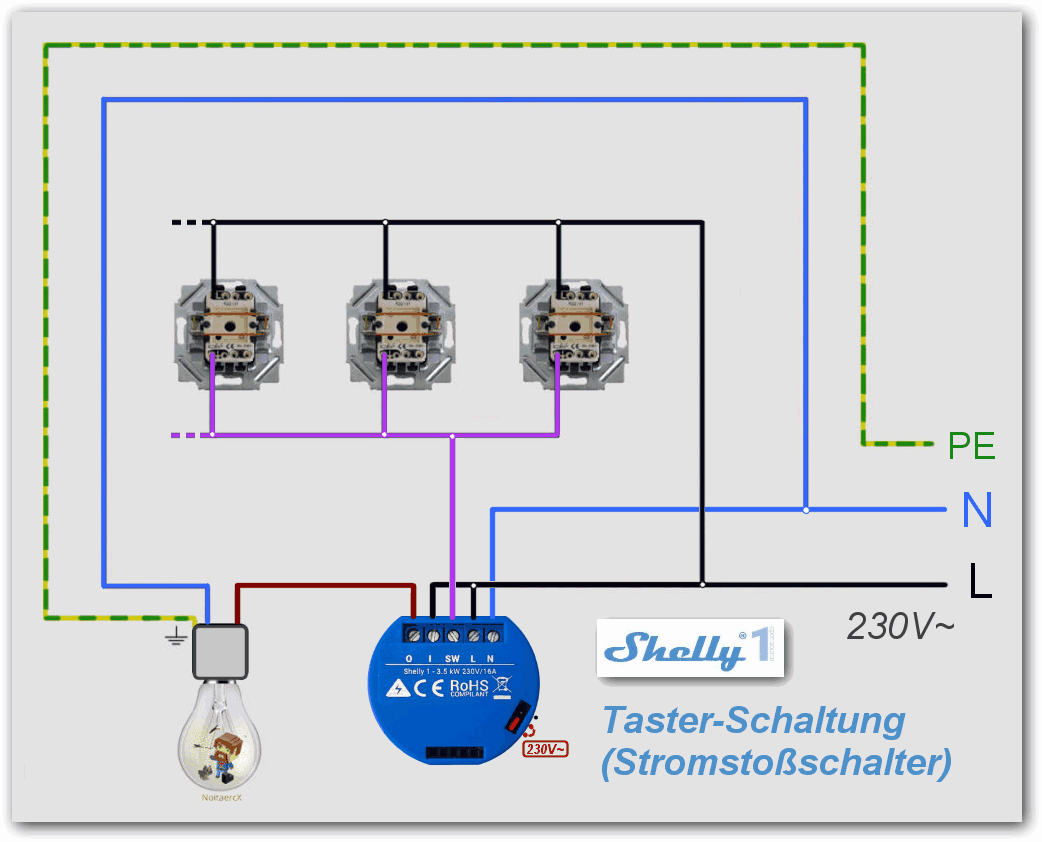

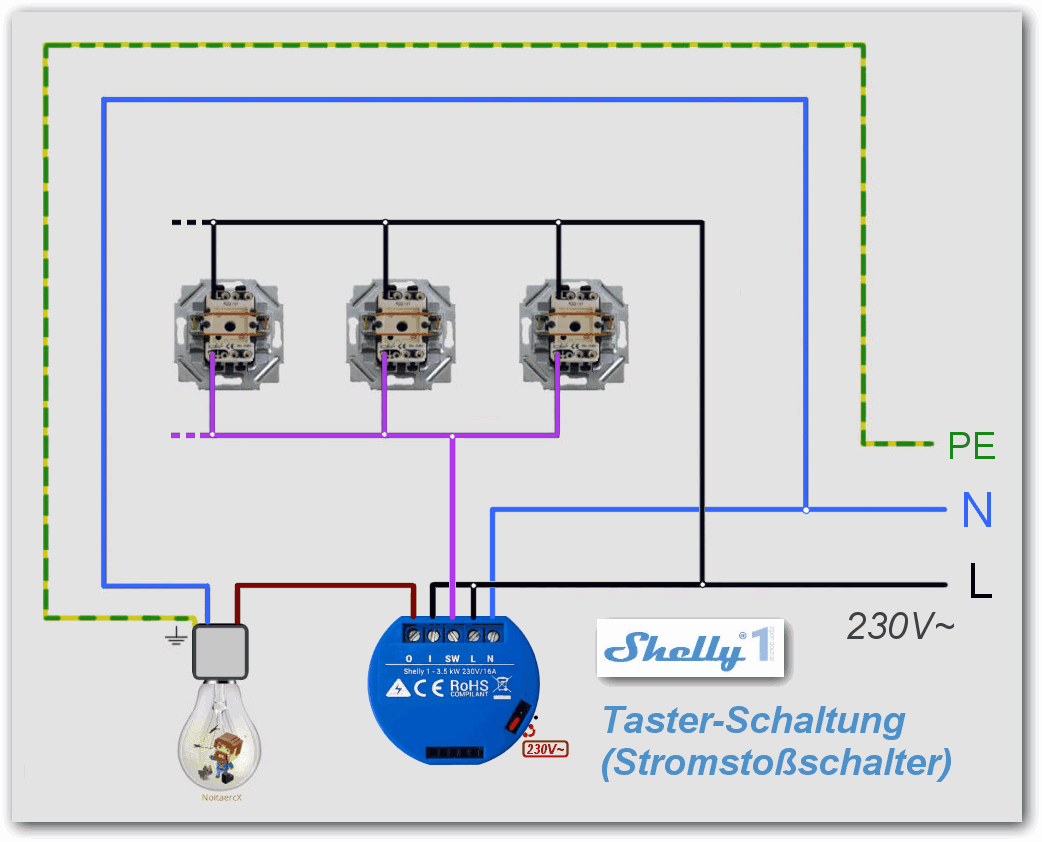

Wenn das ganze ordentlich funktionieren soll, bleibt eigentlich nur der Umbau auf Taster.
SpiII
Fleet Admiral
- Registriert
- Juni 2011
- Beiträge
- 15.124
Am Schalter, wo dann auch die Ader zur Lampe geht, kommt der Shelly rein.
Du brauchst an dem Schalter Dauerspannung für den Shelly!
Wenn dem so ist:
Die Ader, die zur Lampe geht, packst du am Shelly auf O1.
Eine kleine Drahtbrücke machst du dann auf SW1 an den Shelly und an die Klemme vom Schalter, wo zuvor der Lampendraht drauf war.
Dann noch mit kleinen Drahtbrücken L (Dauerspannung) und N am Shelly anschließen (vermutlich via Wagos) und fertig.
Sicherung vorher aus und auch prüfen (Duspol/Multimeter) ob die Spannung weg ist.
Du brauchst an dem Schalter Dauerspannung für den Shelly!
Wenn dem so ist:
Die Ader, die zur Lampe geht, packst du am Shelly auf O1.
Eine kleine Drahtbrücke machst du dann auf SW1 an den Shelly und an die Klemme vom Schalter, wo zuvor der Lampendraht drauf war.
Dann noch mit kleinen Drahtbrücken L (Dauerspannung) und N am Shelly anschließen (vermutlich via Wagos) und fertig.
Sicherung vorher aus und auch prüfen (Duspol/Multimeter) ob die Spannung weg ist.
Im Shelly kann man doch einstellen ob es Taster oder Schalter sind, oder? Hatte das jdfs so bei den Dimmer 2 Shellys.till69 schrieb:
Zuletzt bearbeitet:
Hallo,
eine Leitung einziehen geht leider nicht.
Das ich natürlich vorher die Sicherung raus nehme ist klar. Danke natürlich für so einen wichtigen Hinweis.
Ich habe doch gedacht ich soll den 1L nehmen haben die anderen gemeint ohne N
eine Leitung einziehen geht leider nicht.
SpiII schrieb:
Das ich natürlich vorher die Sicherung raus nehme ist klar. Danke natürlich für so einen wichtigen Hinweis.
Ergänzung ()
till69 schrieb:
Ich habe doch gedacht ich soll den 1L nehmen haben die anderen gemeint ohne N
habe 3 schalter und 3 lampenSpiII schrieb:
schalter mit 4 kabeln 2 rot 2 grau.
schalter mit 3 Kabeln 2 grau 1 weiß
schalter mit 3 Kabeln 2 grau 1 schwarz
Ist ein Flur mit 3 Lampen ( LED Spots ) und 3 Schaltern der um eine Ecke geht.
Zuletzt bearbeitet:
SpiII
Fleet Admiral
- Registriert
- Juni 2011
- Beiträge
- 15.124
Also nur mal zu Verständnis:
Du hast 3 Schalter, welche alle die gleichen Leuchten schalten?
Wenn dem so ist NOCHMAL die Frage:
Welche Adern sind an dem einem einzelnen Lichtschalter, wo auch die Leitung zur Leuchte geht?
Es ist egal wie viele Leuchten du da dran hast und welche Farben die Adern haben.
L? N? PE? L geschaltet? 2x L geschaltet? ...
Du hast 3 Schalter, welche alle die gleichen Leuchten schalten?
Wenn dem so ist NOCHMAL die Frage:
Welche Adern sind an dem einem einzelnen Lichtschalter, wo auch die Leitung zur Leuchte geht?
Es ist egal wie viele Leuchten du da dran hast und welche Farben die Adern haben.
L? N? PE? L geschaltet? 2x L geschaltet? ...
SpiII schrieb:
Hallo,
also das ich drei Leuchten habe und drei Schalter ist richtig. Ich werde euch nahher mal von allen Schaltern Bilder machen wenn ich die ersten Vorschläge ausprobiere.
Pete11 schrieb:
Ich werde auchmal schauen ob da eine Klemmdose in der Decke ist !!
Danke der Tip ist vielleicht sehr hilfreich.
Vielen dank an alle !!!
Ergänzung ()
Hallo,

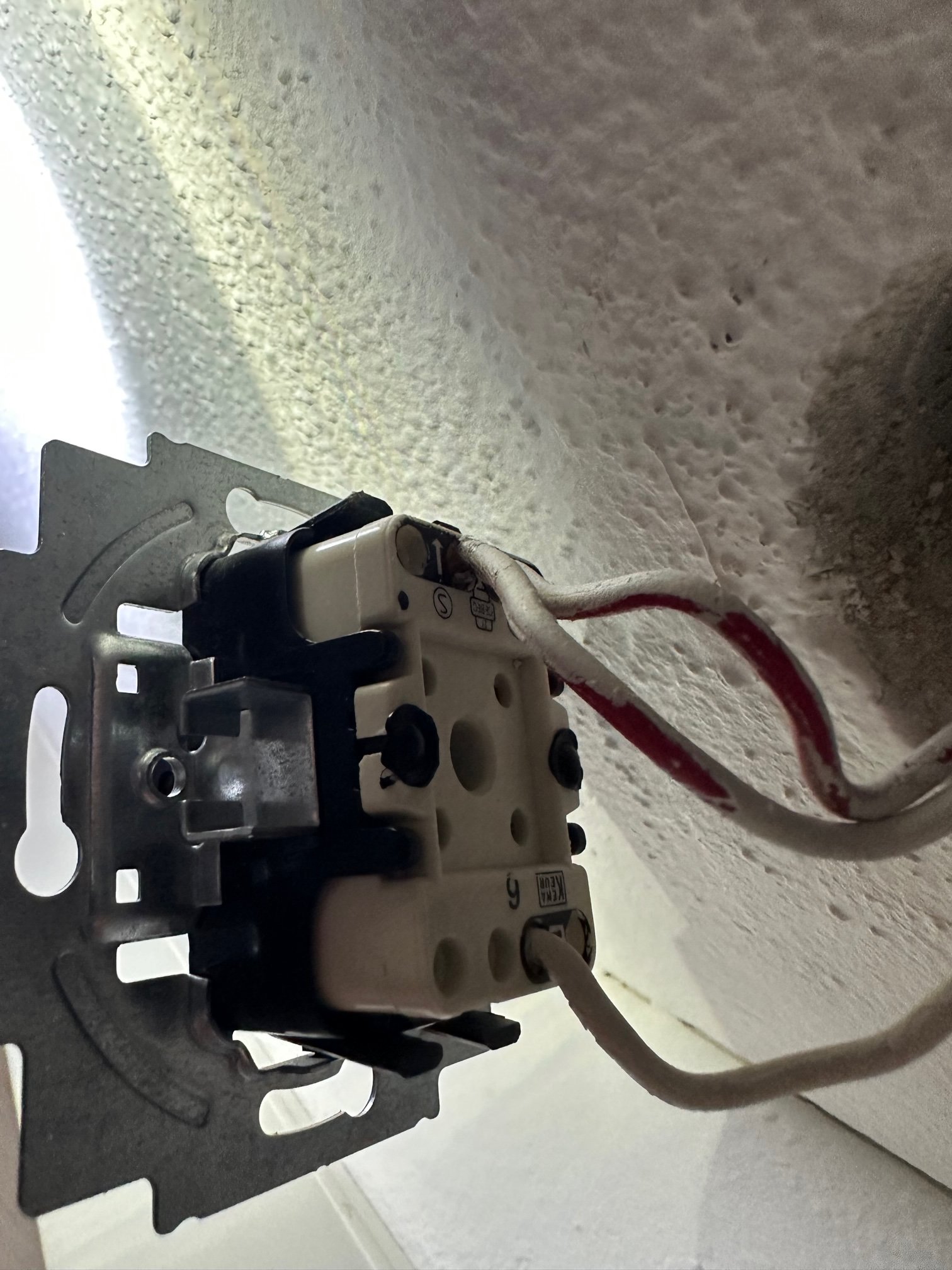

habe grad zum ersten Kaffee die Schalter auf gemacht und euch allen Fotos gemacht zum besseren Verständnis die auch am Sonntag mir helfen :-)
in der nähe des Sicherungskasten im Keller.

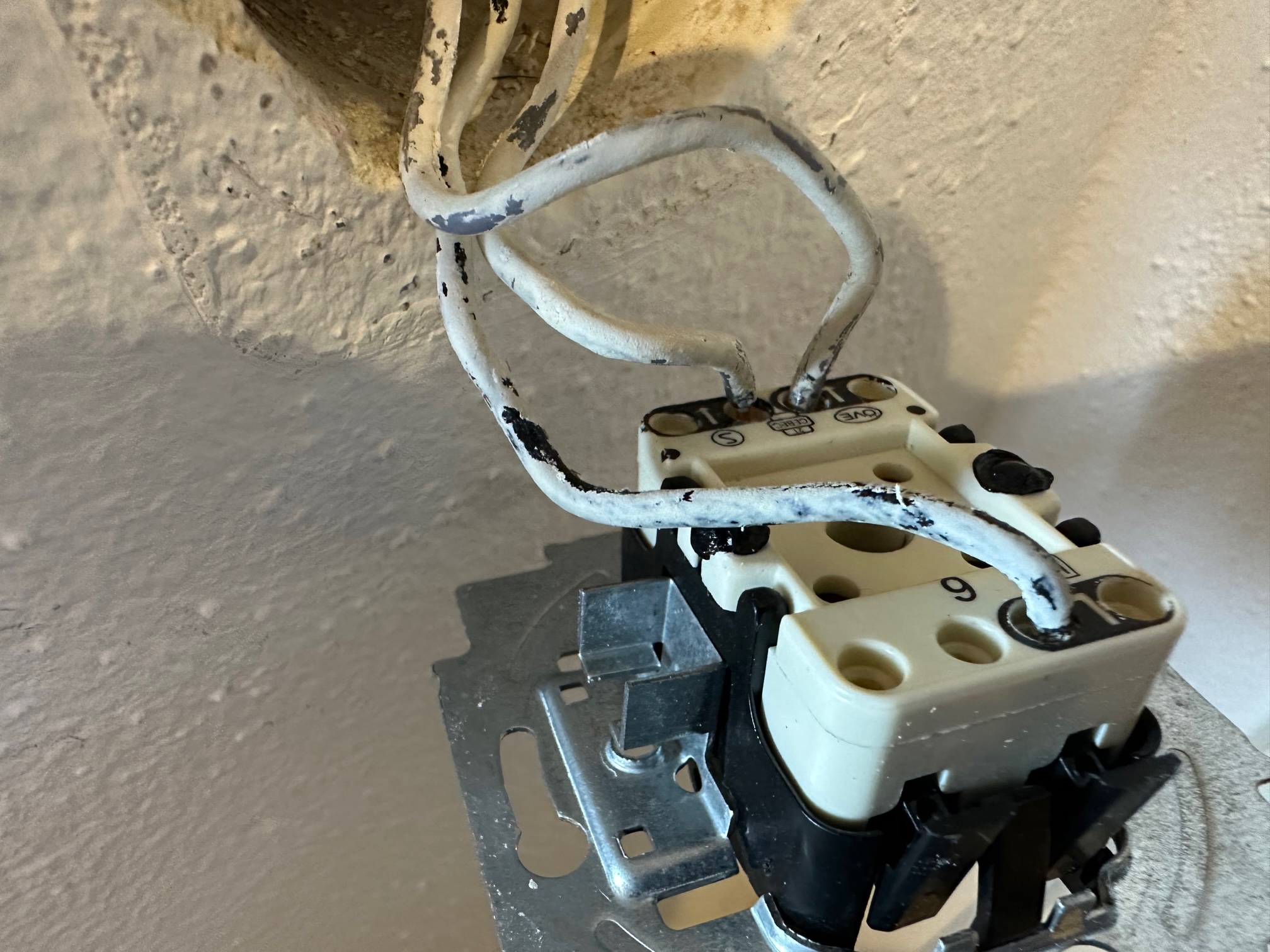

2 mal Grau und einmal Schwarz
Schalter 2

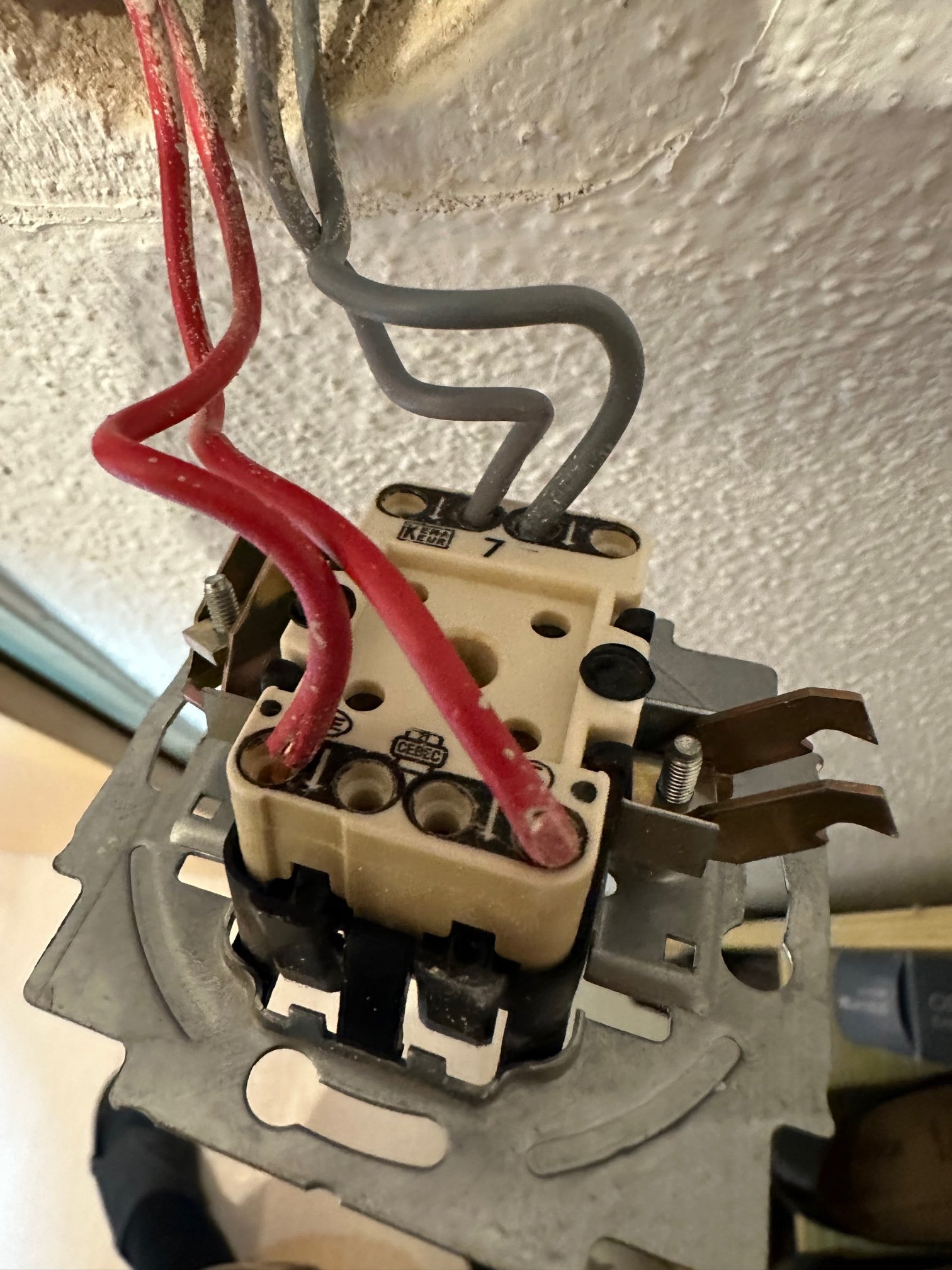

Der mit den 4 Adern 2 Rot und 2 Grau
Noch zur Info eine Verteiler dose habe ich nicht gefunden nicht in der Wand und auch nicht in der Decke
Ergänzung ()

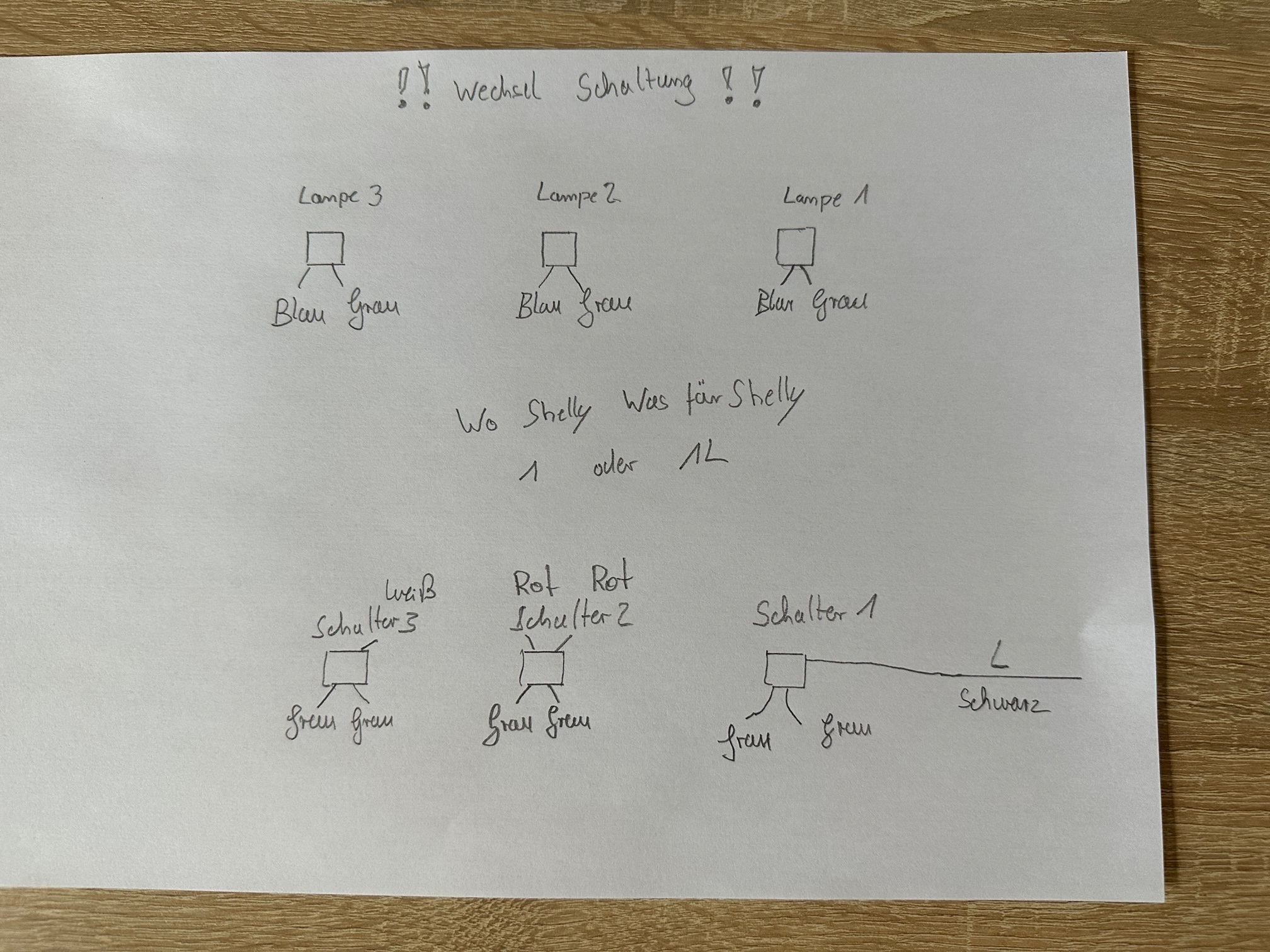

So nochmal ein Plan der natürlich kein Meisterwerk ist nur mal so schnell gezeihnet.
Zuletzt bearbeitet:
