[RedPanda05]

Auch die GPU kühlt sich zum großen Teil mit ihrer eigenen Abwärme

In welcher Welt? Kannst du das belegen?
Edit: Abluft gelesen

Man verwendet ohne Air Duct immer Umluft, was du "ausschließlich Abluft" nennst

Versuchst du gerade die gerade die frische externe Luft mit der aufgewärmten Luft der GPU irgendwie gleichzustellen?



[Siebenschläfer]

In welcher Welt?

In unserer. Der Werkskühler einer Consumer-GPU ohne Radiallüfter erwärmt sich und die zwei bis drei Lüfter darauf verteilen die Wärme binnen Sekunden im gesamten PC-Gehäuse. Das was hier jemand "Zuluft" und "Abluft" nennt, vermischt sich binnen Sekunden.

(Wer nicht ganz verstanden hat, wie sich ein gasförmiges Medium von Natur aus verhält, kann es gern noch mal bei Wikipedia nachlesen. Tip: Es nimmt immer den gesamten zur Verfügung stehenden Raum ein.)

Gehäuselüfter entfernen diese erwärmte Mischluft dann aus dem Gehäuse, wenn der Builder keinen kompletten Mist gebaut hat.

Das funktioniert immer und überall so, in jedem DIY-PC ohne Luftkanal.



[r4pFTW]

Hab in mein Z20 zu Weihnachten eine 5090 gepackt, die Vanguard.
Ich weiß nicht ob es überhaupt noch eine fettere GPU gibt. Jedenfalls passt die rein und die Kühlung ist ausgezeichnet, da die Karte Luft direkt durch das Gehäuse unten ziehen kann. Schon ziemlich nice, das man die Länge für so riesige GPUs bedacht hat.

76mm, Respekt 😁
Meine 4070 Ti Super SOLID OC hat "nur" 74,8mm. Aber auch die ist schon so ein Brecher, passt nix mehr drunter 😅



[Pro_Bro]

Der Vorteil bei den Custom GPU ist ja zumindest, dass der Haupt-Luftdurchlass hinter dem CPU Lüfter ist, eine FE hätte ich mir da nicht rein gesteckt, die hätte ja direkt die CPU mit Heißluft versorgt. Durch den Air intake hinten stört es die CPU kaum dass darunter dieses Monster werkelt da die Raumluft so direkt auf den CPU Lüfter bläst, die heiße Luft der GPU und CPU wird schön durch den oberen Lüfter der genau über dem Schacht zwischen CPU Lüfter und Netzteil sitzt raus geführt.



[DOT2010]

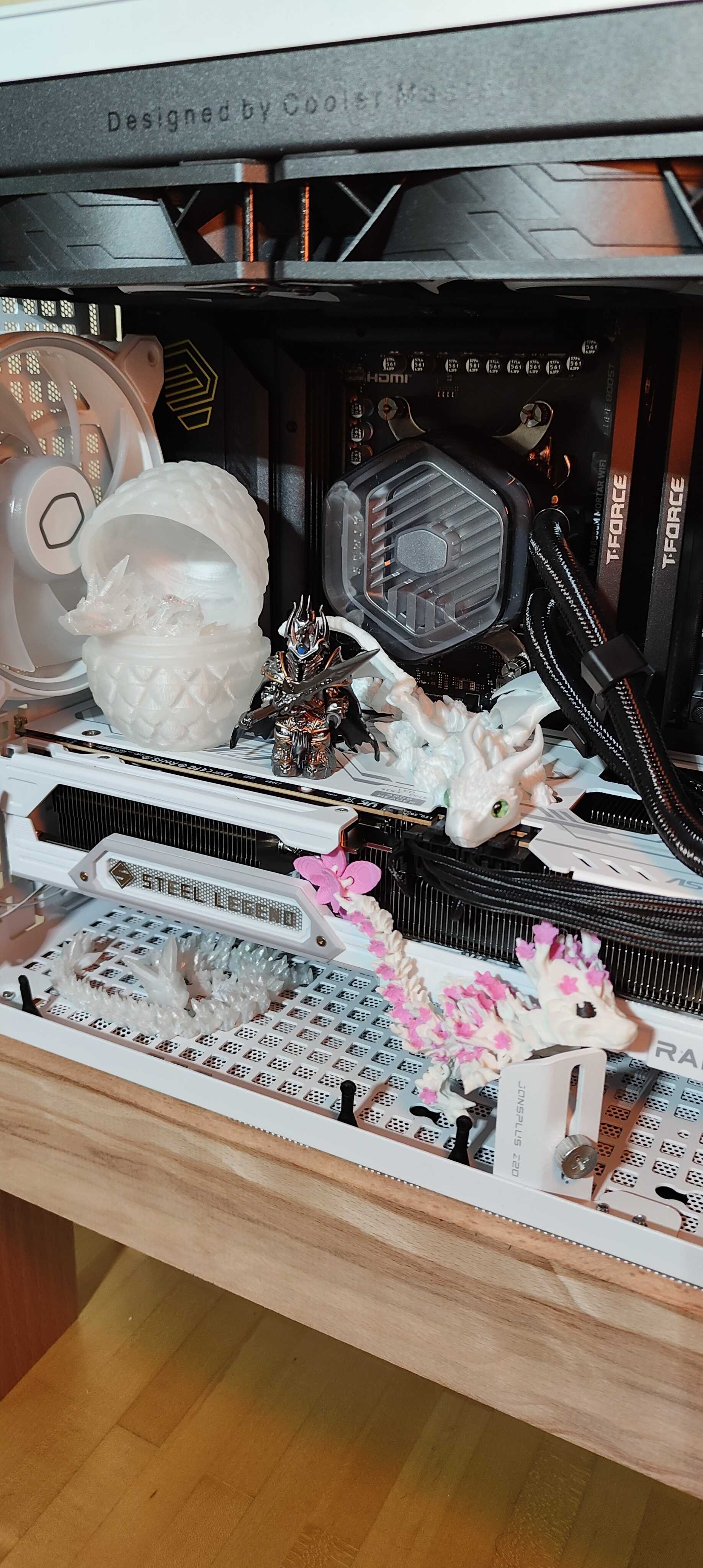

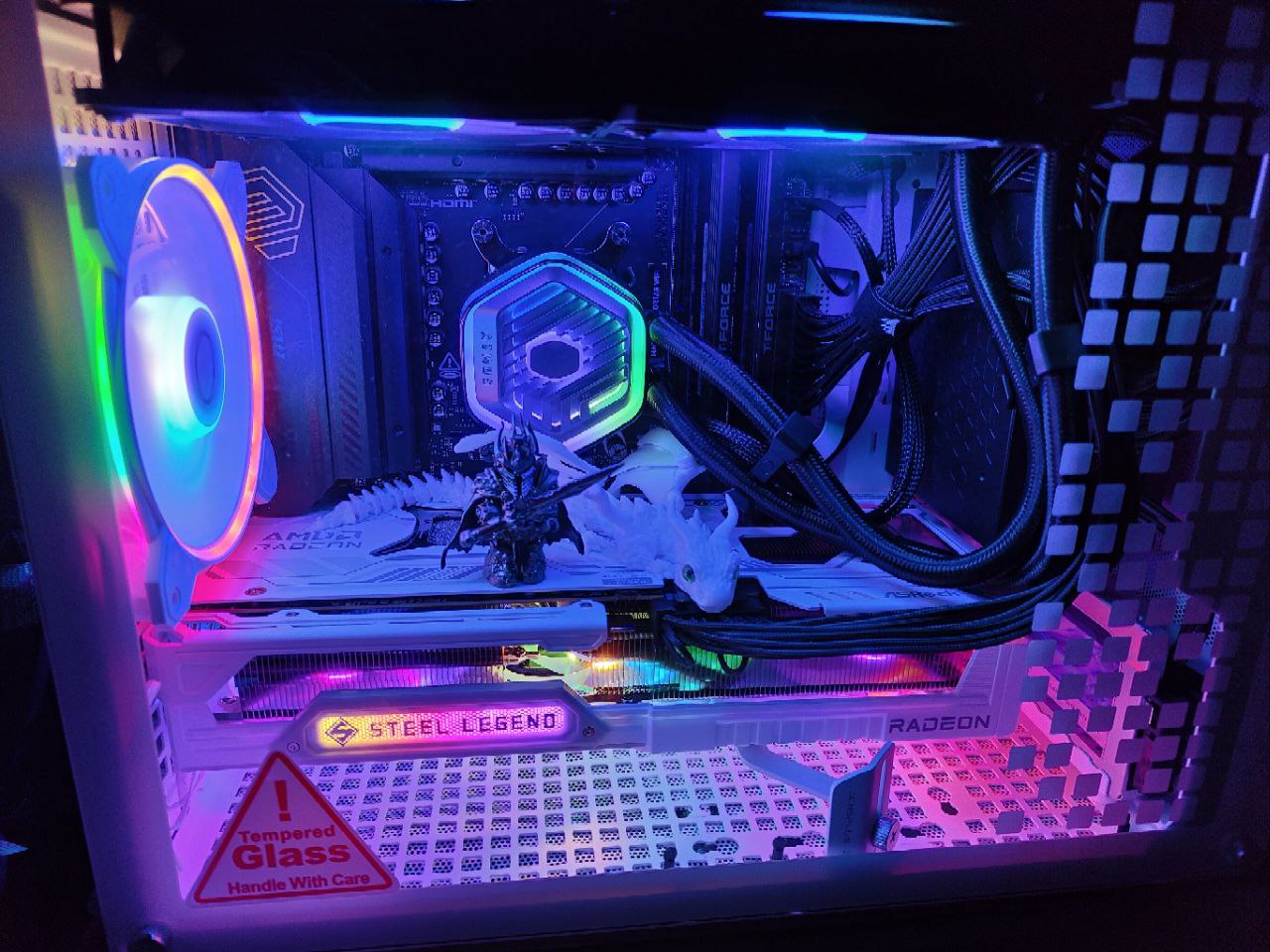

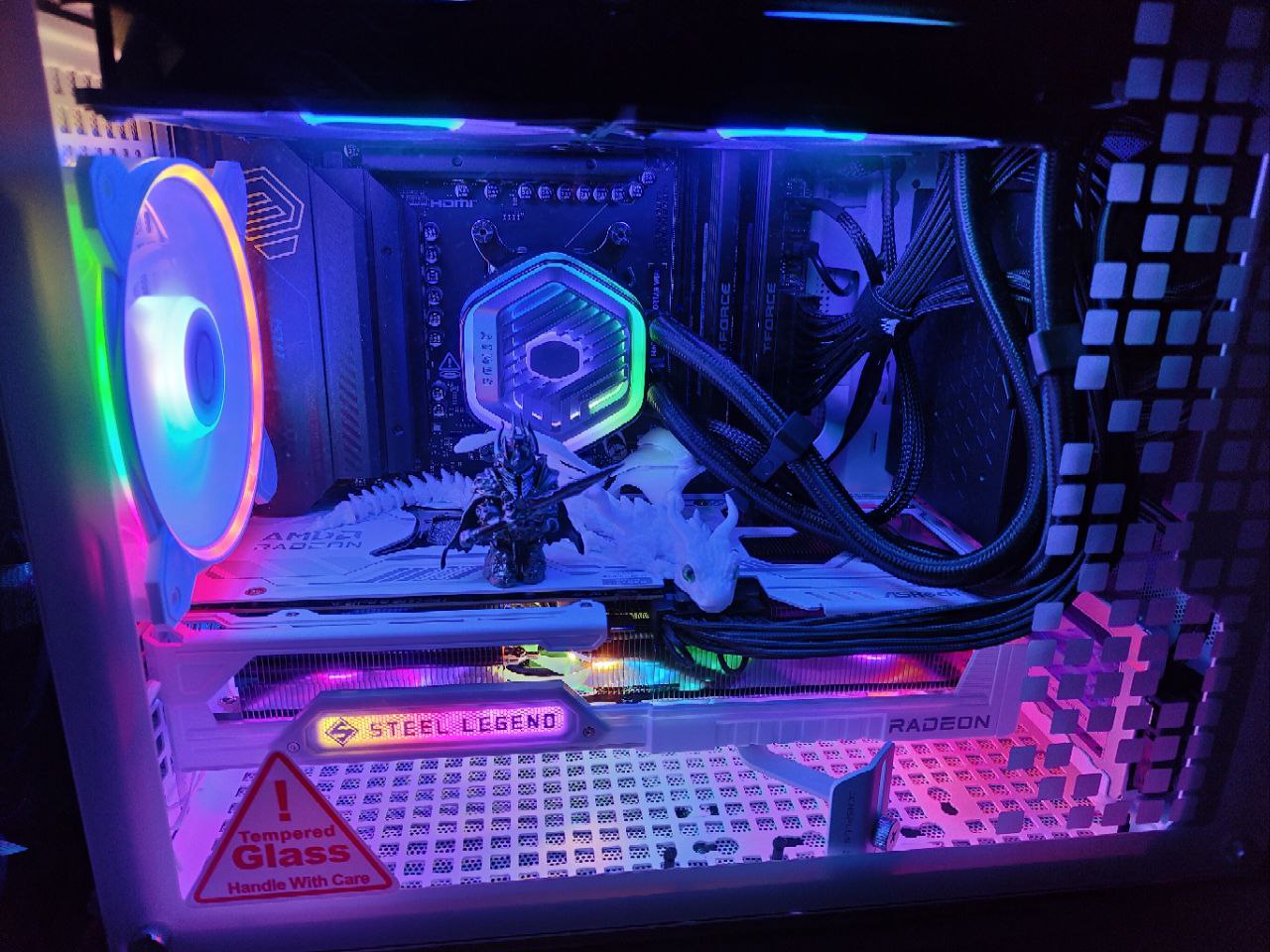

Bin im Aufbau quasi fast am Ende gelangt, Holz muss noch nächstes Jahr bearbeitet werden (schleifen und ölen, was das Holz dunkler macht und mehr anfeuert was die Hell/Dunkel Unterschiede angeht).

Da ein Post verschoben wurde sind auch die älteren Bilder (im Bau) dort zu finden: https://www.computerbase.de/forum/t...-auch-itx-kompakt-sein.2261035/#post-31169913

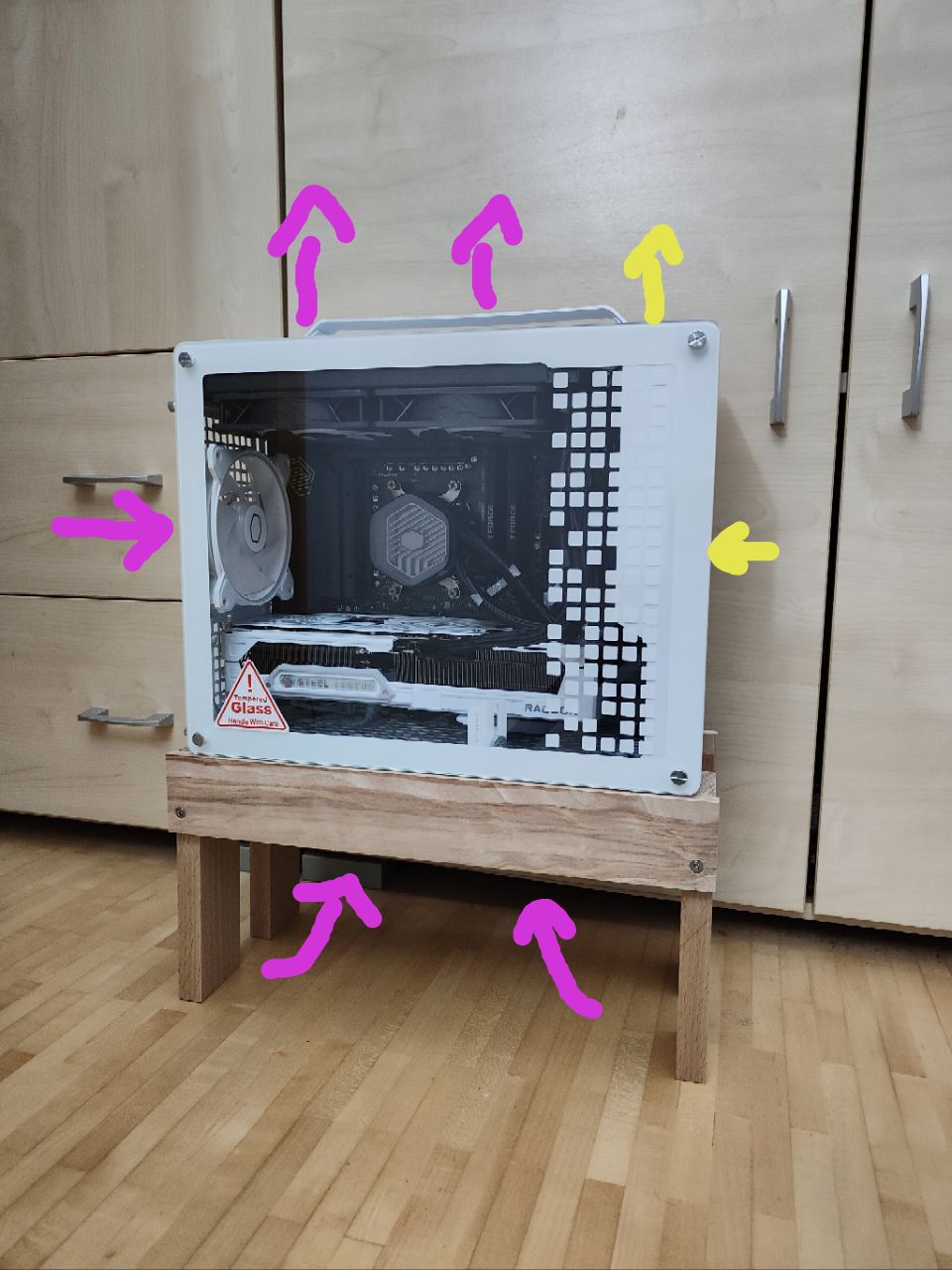

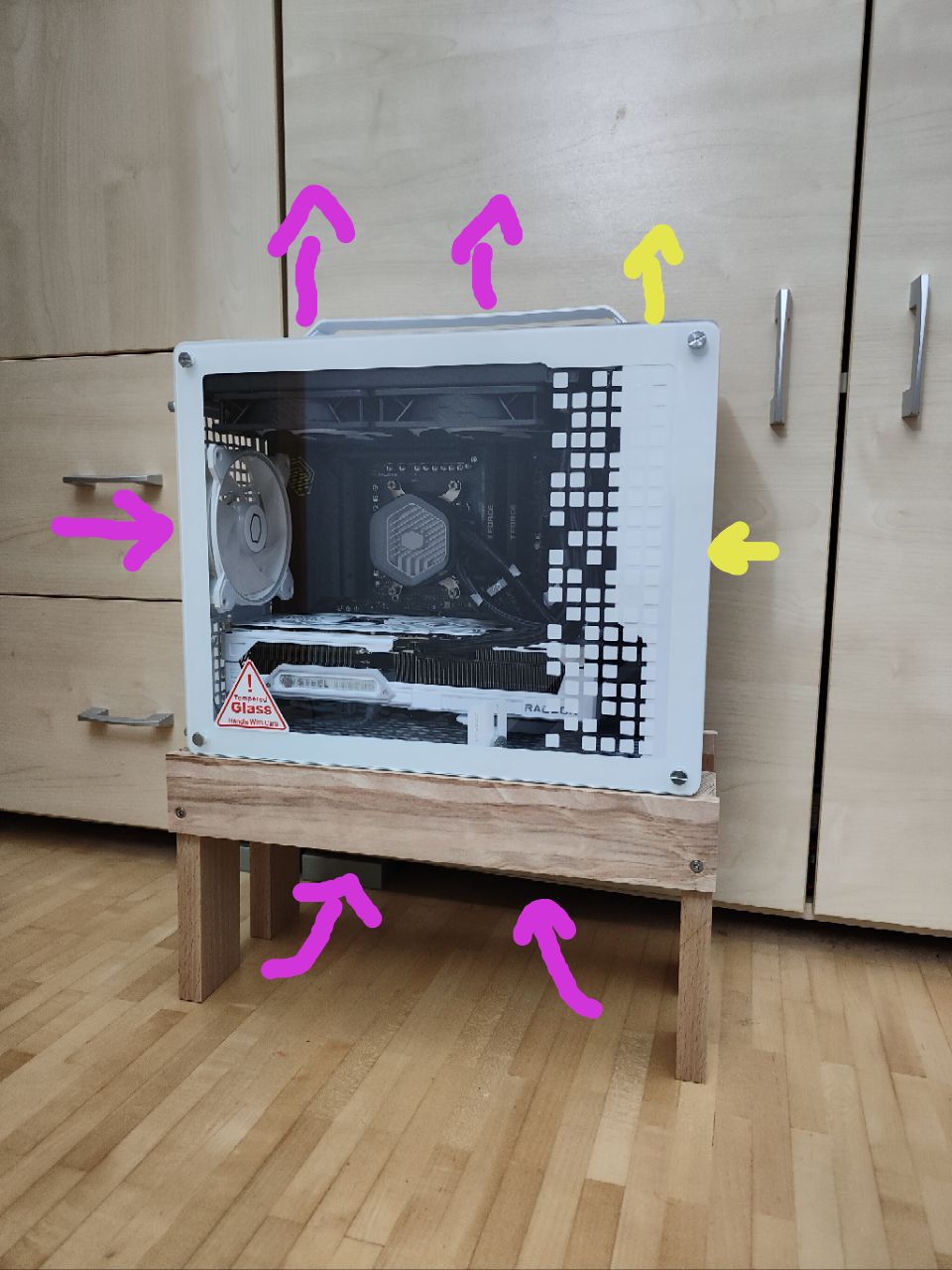

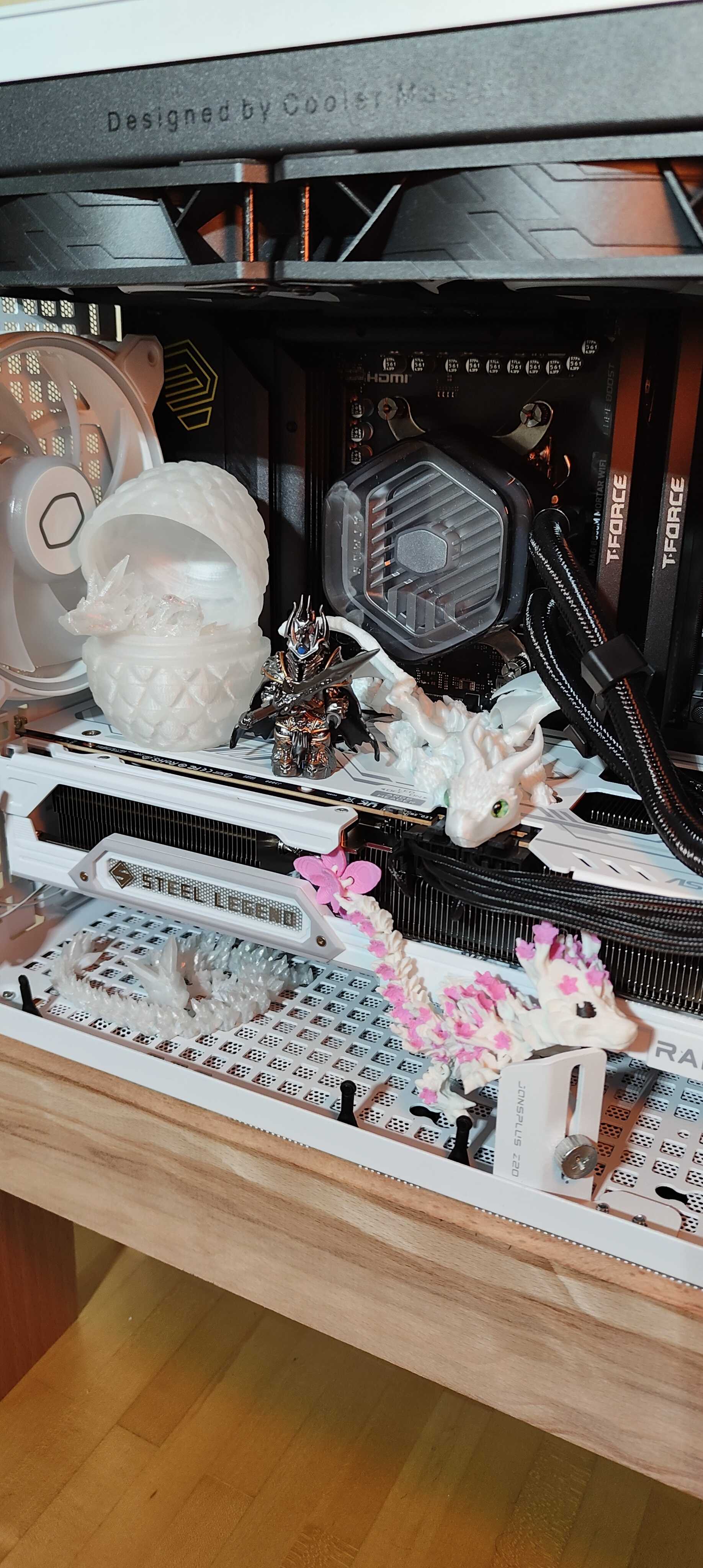

Hier reich ich noch die der letzten Tage. Bei der Übersicht, die gelben Pfeile zeigen den Luftweg für das SFX Netzteil.

Hardware:
Mainboard: mATX MSI Mortar B850m
CPU: AMD Ryzen 7 9800x3d
GraKa: AMD ASRock Steel Legend RX 9070 (kein XT)
Ram: T-Force XTREEM DDR5 32GB Set (7600)
SSD: Kingston Fury Renegade G5 (NVMe, PCIe Gen5 M.2 2280)
Netzteil: Corsair SF850
WaKü (Lüfter blasen oben raus): Cooler Master Masterliquid 240 Atmos (LED)
Lüfter hinten: Cooler Master MasterFan MF120 Halo² (PWM, LED, white edition) revers (zieht die Luft rein)
Lüfter unten: Noctua Set NF-A14x25 G2 PWM Sx2-PP chromax black (blasen von Außen dir Luft rein)

Diverses Kleinzeug (Klebepads, Klett, Kabelbinder), 2x 14er Lüftergitter (unten) + 2x 14er feine Luftfilter, Figuren wie LichKing & Drachen (erstmal bleibt nur einer da, der mit Flügel)


-----------------------------

Da ich von MS weg wollte, bin mit W11 und was da noch kommt alles andere als angetan. Dadurch hielt ich die Strapazen überhaupt durch die Tage (viel Ärger, Kopfzerbrechen, Fluchen, Resignation in manchen Abläufen) und installierte gleich Linux auf das System. Grad als ehe Linux Anfänger sollte man es ehe nicht, sich auf Arch einlassen, dachte aber mit Atomare Updates wird man bei CachyOS sicher ne Weile es aushalten und mit den sich ergebenen Problemen (überschätzt) einiges dazu lernen. Hatte ich auch, auch wenn ich gelernt habe das manches Problem absoluter Müll ist (das geht auf Windoof Kinderleicht, Organisierter, Geordneter, Strukturierter, Klick & Forget) Linux ist nicht Linux (Cachy ist in Teilen ne Mogelpackung, Programme müssen zum Teil über Konsole manuell installiert werden, gerade bei den Spielpacks, viel spaß den Anfängern). Dazu typisch Admin Rechte und deren Nutzung, Mounten von Platten und Partitionen (das auch noch mit Rechten, ein Kaos und gefrickel das nicht hinhaute).

Wer sich mein ganzes Linux-Anfänger-Gejammer antun will: https://www.computerbase.de/forum/t...prland-und-theming-zeug.2261069/post-31182938

Zu guter Letzt konnte ich doch noch BattleNet unter Steam (proton experimental) installieren aber nicht auf einer eigenen Gaming Partition auf der Hauptplatte sondern die Hauptplatte musste an einem Stück bleiben wo alles drauf ist (was mir nicht so gefällt, aber es läuft) und die Games kommen einfach nur in einem eigenen Ordner. Nach BNet konnte ich dann auch WoW runterladen (stand 125GB aber Odner nach entpacken zeigt 107GB) und installiert wurde es ja gestückelt wärend des herunterladens automatisch.
Zumindest vor den Feiertagen noch ein einigermaßen Erfolgserlebniss, demnächst noch gucken wie man Cursegaming mit Addon noch drauf packt und inGame einiges an Einstellung noch vornehmen (auch wenn HUD und diverse Einstellung wie Tastenbelegung übernommen wurden, war früher nicht so, nutze aber auch den BlizzHUD und Aktionleisten mit Belegung).


Wünsch allen schöne Feiertage & guten Rutsch



[Siebenschläfer]

Der Vorteil bei den Custom GPU ist ja zumindest, dass der Haupt-Luftdurchlass hinter dem CPU Lüfter ist, eine FE hätte ich mir da nicht rein gesteckt, die hätte ja direkt die CPU mit Heißluft versorgt.

Die Custom GPU versorgt die CPU direkt mit Heißluft, da sie keinen Radiallüfter hat.

Durch den Air intake hinten stört es die CPU kaum dass darunter dieses Monster werkelt da die Raumluft so direkt auf den CPU Lüfter bläst, die heiße Luft der GPU und CPU wird schön durch den oberen Lüfter der genau über dem Schacht zwischen CPU Lüfter und Netzteil sitzt raus geführt.

Hast du schön beschrieben, nur funktioniert es in der Realität nicht so. Luft ist kein Wasser. Luft ist gasförmig.



[Pro_Bro]

Temperaturen von CPU und GPU beim zocken sagen es funktioniert gut so.



[Offroad]

Hallo

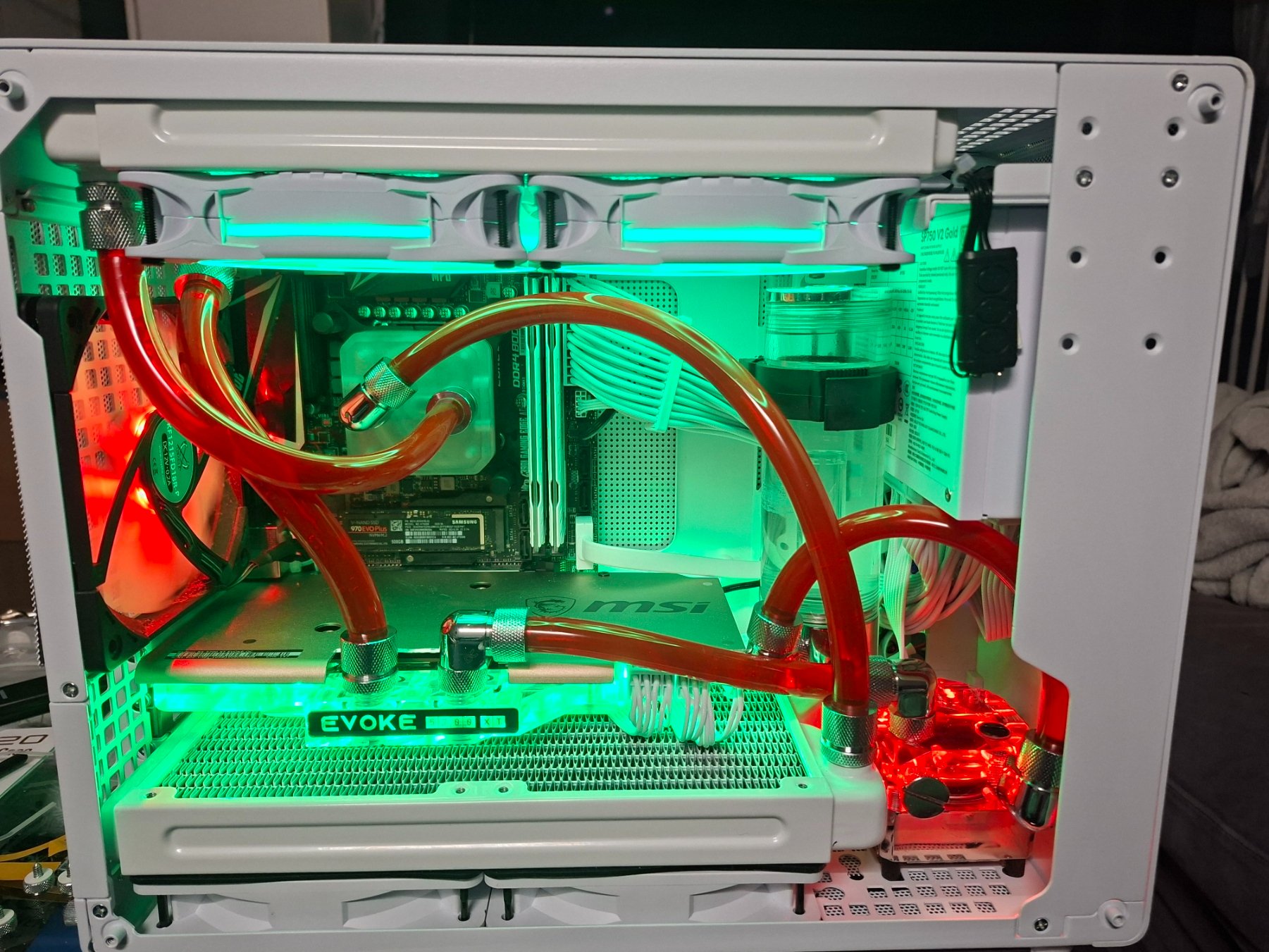

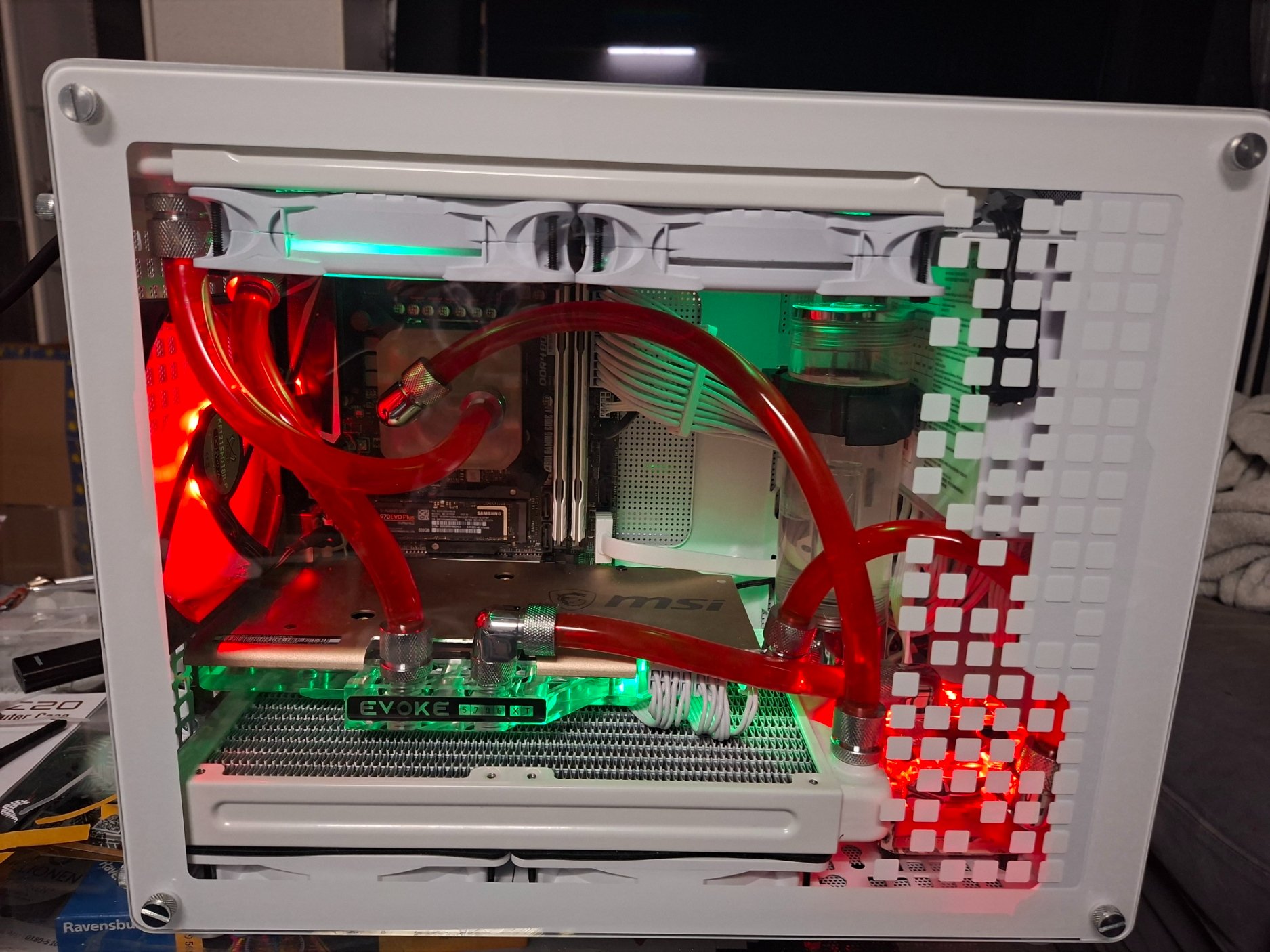

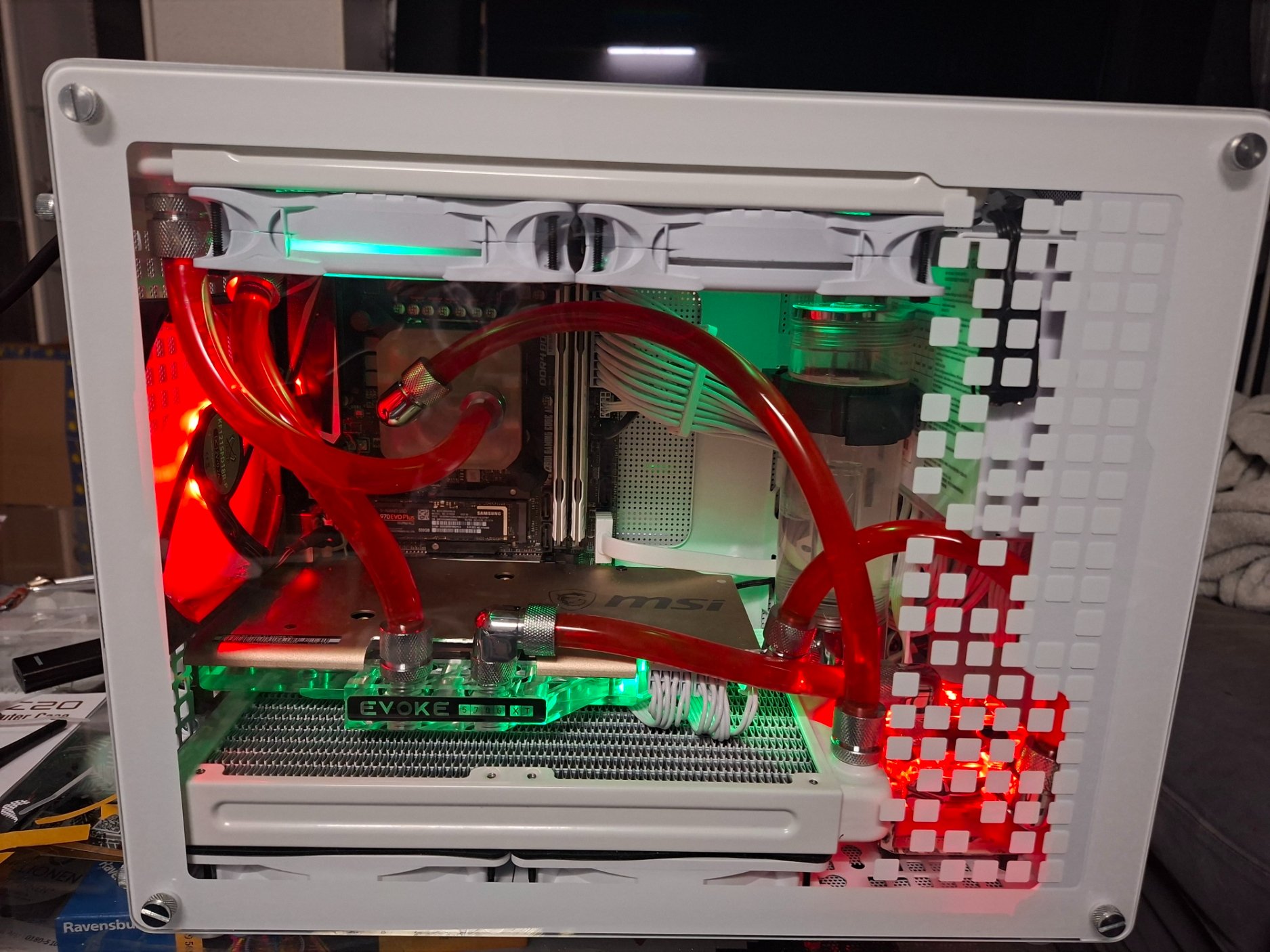

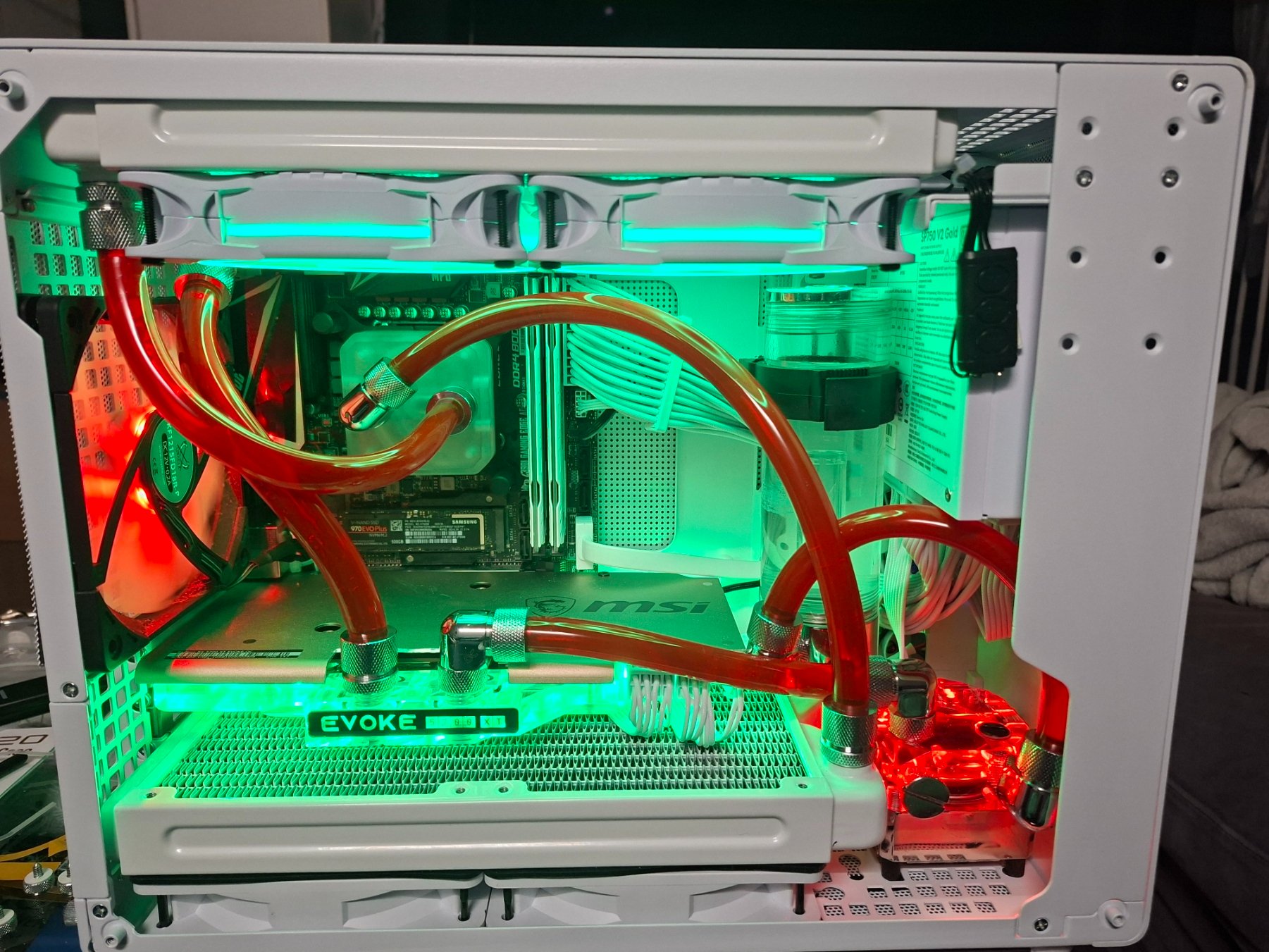

Ich habe mir das Gehäuse geholt da bei meinem alten die Glasscheibe gerissen ist und ich hab versucht meine Wasserkühlung reinzubekommen.
Es sind zwei 240er Radiatoren, eine DDC-Pumpe, ein 150ml Ausgleichbehälter, wassergekühlte GPU sowie wassergekühlte CPU verbaut. Die GPU geht auf max. 60°C hoch und der CPU auf 55°C dabei laufen die Lüfter auf max. 800rpm. Die unteren Lüfter blasen rein durch den Radiator, die oberen ausblasend durch den Radiator und hinten der Lüfter einblasend.
Gruss René



[Omnipotenz]

Einen schönen Sonntag wünsche ich Euch.

Ich möchte mir das Gehäuse in schwarz ohne Glasfenster kaufen, da ich einen kompakten Gaming-PC haben möchte, den ich jederzeit mit in unsere Zweitwohnung an der Nordsee nehmen kann.

Nun zu meinen vorgesehenen, bzw. bereits angeschafften Komponenten:

CPU: 9800X3D (wird noch gekauft)
CPU Kühler: keine Ahnung, gerne eine AiO
Lüfter: keine Ahnung
RAM: Team Group 32GB DDR5 6000MHz
GPU: Asus Prime OC 5070 TI
Board: Asus TUF Gaming B850M-Plus WiFi 7 (wird noch gekauft)
SSD: keine Ahnung... Brauche 2, mit insgesamt 6TB Kapazität
Netzteil: Corsair SF850 oder bequiet Dark Power 14 850 (wird noch gekauft)

Ich würde mich freuen, wenn ihr mir Empfehlungen für eine AiO und für Gehäuselüfter geben könntet, da es meine erste AiO wäre und ich noch keinerlei Erfahrung damit habe.

Ich danke Euch!



[Pro_Bro]

Als Lüfter beim 9800x3D genügt ein Freezer 36 Luftkühler, da man den Gehäuselüfter mit beiliegenden Puffern und Staubfilter als Intake montieren kann.
Ansonsten als AIO die 240er Arctic, ist aber nicht notwendig.
Unter die 5070TI passen 2x140.



[Mittelspecht]

Ansonsten als AIO die 240er Arctic, ist aber nicht notwendig.

Achtung bei der Arctic 240er, die Kühlkörperhöhe ist 38mm, laut Jonsbo nur < 30mm möglich, evt . geht es mit basteln.

"Supports 240 high-performance water cooling with radiator thickness ≤30mm" (die Seite öffnet sich z.Z. sehr langsam)

Edit:
Das bequiet Dark Power 14 (850W) ist ein ATX Netzteil mit 150mm, auf der verlinkten Seite gibt es eine Tabelle, die die maximalen Größen von Grafikkarte und Lüfter, in Abhängigkeit der Größe der PSU anzeigt.



[Pro_Bro]

Achtung bei der Arctic 240er, die Kühlkörperhöhe ist 38mm, laut Jonsbo nur < 30mm möglich, evt . geht es mit basteln.

Hatte schon einen Grund warum ich es verlinkt hatte.



[Omnipotenz]

Als Lüfter beim 9800x3D genügt ein Freezer 36 Luftkühler, da man den Gehäuselüfter mit beiliegenden Puffern und Staubfilter als Intake montieren kann.
Ansonsten als AIO die 240er Arctic, ist aber nicht notwendig.
Unter die 5070TI passen 2x140.

@Pro_Bro Vielen Dank! Als 140er Lüfter würde ich dann die Arctic 14 pro nehmen. Die PWM oder die neuen Reverse?
Nehme ich 4 140er und 1 120er oder 5 120er? Also je 2 für oben und unten und 1 für hinten.



[DeadMan666]

Netzteil: Corsair SF850 oder bequiet Dark Power 14 850 (wird noch gekauft)

Ich würde mich freuen, wenn ihr mir Empfehlungen für eine AiO und für Gehäuselüfter geben könntet, da es meine erste AiO wäre und ich noch keinerlei Erfahrung damit habe.

Ich habe ein Corsair SF1000 mit einer Alphacool Eisbär 240mm AIO.
Das passt gerade so rein sodass auch noch ein 120mm Heck-Lüfter Platz findet. Bin sehr zufrieden, einzig die AIO Schläuche sind ein bisschen steif und liegen daher recht gespannt im Gehäuse.

Großes Lob wirklich an das SF1000, das macht seinen Job weitestgehend passiv. Steht meiner Ansicht nach dem Seasonic Prime Netzteil meines ehemaligen Towers kaum nach.

AIO kann man machen wenn man möchte, aber die Kollegen hier haben schon recht das für eine 9800X3D ein ordentlicher Luftlühler ausreicht. Ist am Ende Designfrage bzw. persönliche Präferenz.

https://www.computerbase.de/forum/t...n-auch-itx-kompakt-sein.2199428/post-29913993



[Pro_Bro]

Nehme ich 4 140er und 1 120er oder 5 120er? Also je 2 für oben und unten und 1 für hinten.

Ich habe die neuen Arctic probiert und bin nicht zufrieden, da diese rattern.

2x140 unten, 1x 120 hinten einblasend und oben 1x140 ausblasend hinter dem CPU Lüfter, packst du oben 2 140er rein, so zieht der eine die reingeblasene Außenluft des 120er sofort wieder oben raus, was nur bei einer AIO Sinn macht. Bei der GPU darauf achten dass da überhaupt 2 Lüfter drunter passen, die 5090 Custom ist so dick, da geht das bei mir nicht, die zieht direkt durch das Case Luft.



[Omnipotenz]

@Pro_Bro Ich werde den Arctic Freezer 36 Black nehmen. keine AiO. Also bestelle ich noch 4 140er und 1 120er dazu, korrekt?



[Pro_Bro]

Ich verstehe deine Antwort nicht, in Bezug auf den 4. 140er Lüfter.



[Omnipotenz]

@Pro_Bro Du schreibst doch, ich soll 2 140er unten rein, 2 nach oben und einen 120er nach hinten. Oder habe ich da etwas falsch verstanden?



[Omnipotenz]

Nachtrag: es ist doch ein 9850X3D geworden. Reicht dann der Arctic Freezer 36 noch aus? Wenn nicht, wird es auch bald knapp mit dem Platz im Gehäuse...



[Skysurfa]

Beide haben eine TDP von 120W. Warum sollte der Kühler nicht mehr reichen?
