Einleitung
Da dauern viele nach einen KVM fragen, der über Display Port 144 Hz bei 4K UHD unterstützt, hier mal ein Minireview des
YIWENTEC 2 Port DisplayPort 1.4 8K KVM Switch DP 2 PC Input 1 DP Output DisplayPort Monitor 8K@60Hz 4K@144Hz
gekauft auch bei Amazon.
Bisher war meine Standardantwort bis dato, daß es keinen KVM gibt, der 4K@144 Hz unterstützt., außer dieser hier von level1tech 1.4 Display Port KVM Switch, der auch von IgorLabs getestet wurde. Leider gibt es kaum vernünftige Reviews zu den Geräten, oder sie werden weder richtig mit 4k@144Hz, sondern nur mit 60 Hz getestet. Kritisch ist vor allen Dingen, ob alle USB Geräte wie spezielle Tastaturen (Logitech G15, G18, G910) Mäuse (Logitech G900, G502, MX518) usw. unterstützt werden. Hier hatte ich schon einige seltsame Erlebnisse, daß selbst per USB Sondertasten wie Sonderfunktionen nicht per KVM durchgereicht wurden, da einige (Billig-) KVM selbst eine Tastatur und eine Maus nur emulieren und das so an die anderen USB Ports weitergeben. Deshalb sollte man KVM genau darauf testen, was die meisten Reviews eben nicht tun, um sicherzustellen, daß wirklich alle Tastaturen und Mäuse unterstützt werden. Ebenso sehr wichtig ist zu prüfen, ob der KVM Switch VRR (Variable refresh rate) in Form von G-Sync oder Freesync durchreicht.
Inhalt
Laut Anleitung
Bei diesem Gerät liegen 2 USB3.0 zu USB-Kabel bei (blauer Stecker) für die 2 Geräte (siehe Anleitung rot 4 und 7).
Und - Achtung - ein USB 2.0 zu USB-Kabel (weißer Stecker), der für die USB Stromversorgung verwendet wird (siehe Anleitung 1 blau)
Ob diese Kabel benötigt wird, wird weiter unten ausgeführt. Man sollte beachten, die USB Kabel richtig laut Anleitung zu verwenden:
Dazu noch eine gedruckte Anleitung und eine Garantiekarte bei.
Technische Spezifikation (laut Anleitung)
Bei KVMs, die bei 4k UHD 144Hz leisten sollen, sind die Angaben der Bandbreite von 32.4Gbps über Displayport 1.4 entscheidend. Fehlt diese Angabe oder ist sie niedriger, kann man davon ausgehen, daß hier bei der hohen Auflösung die Bildwiederholrate nicht erreicht wird. Weiterhin sollte man auf die Spezifikation der USB Schnittstelle achten, hier USB 3.0: 5Gbps, wenn man auf USB 3.0 Wert legt. Der Hinweis, daß DP Kabel 3 Meter Maximum nicht überschreiten dürfen, ist ebenso positiv zu bewerten.
Testergebnis
Erfreuliche Nachricht, das Ding funktioniert prima mit PCs/Notebooks per Displayport an einem LG 38GL950G, der mit 3840x1600@144Hz betrieben wird. Sei es für Office oder Spielen, das Ding läuft bei mir seit ca. 2 Tagen, einmal eine 8 Stunden Spielesession, problemlos durch. Es gibt keine Bildstörungen, die Umschaltung per Schalter geht gut und einwandfrei. Ebenso werden alle speziell konfigurierten Tasten der hier verwendeten Logitech 910 und G900 Gaming Maus weitergeleitet und von Logitech G-Hub Konfigurationssoftware erkannt. Sogar eine Logitech Brio 4k Stream hängt an dem KVM per USB dran und funktioniert einwandfrei. Ein Segen für alle, die wie ich Spielen und Homeoffice machen, und nun endlich nicht mehr diese Geräte per USB Switch oder per Hand umstecken müssen.
G-Sync Funktionalität
G-Sync funktioniert ebenso, was für jeden Nutzer von G-Sync natürlich erfreut. Hier nehme ich mal stark an, daß Freesync genauso funktionieren würde.
Unterstützung USB 3.0
Weiterhin sehr praktisch, daß vorne 3 USB 3.0 Buchsen vorhanden sind und diese mit einem USB 3.0 volle Übertragungsraten liefern, hier beispielsweise getestet über 234 MB/s mit einem USB-Stick Sandisk Extreme Pro 64GB.
Stromversorgung des KVM
Wie oben erwähnt, gibt es links am KVM eine USB-C Buchse für die Stromversorgung, welche mit dem USB-2.0 Kabel (blau 1) versorgt wird. Die gute Nachricht zuerst, für den Betrieb ist der Stromanschluß nicht notwendig, es funktioniert alles auch prima ohne. Sobald aber ein Gerät zum Laden dranhängt, hier eine Logitech Gaming Maus 900, sieht die Sache, gemessen mit einem USB Strommesser, anders aus:
Ohne Stromversorgung
Mit Stromversorgung per USB 2.0
Man sieht, mit Stromversorgung erhöht sich die Spannung von 4,32 V/0,0A auf 4,55V/0,35A, was bedeutet, daß ein höherer Ladestrom von 350 mA läuft. Daher die Empfehlung, wer über diesen KVM seine Geräte laden will, hängt das USB 2.0 Kabel mit einer Stromversorgung per USB-Anschluß am PC oder Netzteil dazu.
Interessante Nebennote mit Netzteilen
Netzteil Samsung weiß liefert 5,09V/0,07-0,08A
Netzteil Samsung schwarz liefert 4,91V/0,08A
Nebenschauplatz 8k fähige Displayport Kabel
Es steht und fällt alles mit guten Kabeln. Zum Testen habe ich mir diese Kabel gekauft:
2x 2m
https://www.amazon.de/gp/product/B088QKX43Z/
1x 3m
https://www.amazon.de/gp/product/B08CZPJC3G/
Schön, daß man heute für gute DP Kabel kein Vermögen mehr ausgeben muß, und sie mit 2m wie 3m störungsfrei funktionieren, und somit von mir eine Empfehlung bekommen. Man kann mit diesem KVM somit insgesamt 5-6m ohne Probleme gut überbrücken.
Nachteile
Leider gibt es keine Tastenkombination, um den KVM umzuschalten. Man muß hier immer den mechanischen Schalter betätigen. Ebenso ist per Default immer PC1 als Anschluß aktiv, zu PC2 muß immer manuell geschaltet werden, auch wenn das Gerät an PC2 das einzig aktive Gerät ist. Angesichts der störungsfreien Funktionalität sind diese Punkte aber angesichts des günstigen Preises verschmerzbar.
Fazit
Mit 89,99 € relativ günstig und es tut was es soll. Das Teil ist somit einem Empfehlung für alle, die ebenso dringend einen vernünftigen KVM für Display Port mit 4K UHD@144 Hz und USB benötigen.
++ spezielle Tastaturen und Maus werden unterstützt
++ 4K UHD mit 144 Hz
++ VRR (Variable refresh rate) in Form von G-Sync oder Freesync
++ 3 USB 3.0 Anschüsse vorne, die mit voller USB 3.0 Geschwindigkeit arbeiten
++ angenehm kleine und kompakte leichte Bauweise
++ Preis
-- schaltet nicht automatisch auf aktiven PC, manueller Schaltung auch nur bei einem Gerät in Betrieb notwendig
- keine Umschaltung per Tastatur möglich
Update 02.11.2022:
Da dauern viele nach einen KVM fragen, der über Display Port 144 Hz bei 4K UHD unterstützt, hier mal ein Minireview des
YIWENTEC 2 Port DisplayPort 1.4 8K KVM Switch DP 2 PC Input 1 DP Output DisplayPort Monitor 8K@60Hz 4K@144Hz
gekauft auch bei Amazon.
Bisher war meine Standardantwort bis dato, daß es keinen KVM gibt, der 4K@144 Hz unterstützt., außer dieser hier von level1tech 1.4 Display Port KVM Switch, der auch von IgorLabs getestet wurde. Leider gibt es kaum vernünftige Reviews zu den Geräten, oder sie werden weder richtig mit 4k@144Hz, sondern nur mit 60 Hz getestet. Kritisch ist vor allen Dingen, ob alle USB Geräte wie spezielle Tastaturen (Logitech G15, G18, G910) Mäuse (Logitech G900, G502, MX518) usw. unterstützt werden. Hier hatte ich schon einige seltsame Erlebnisse, daß selbst per USB Sondertasten wie Sonderfunktionen nicht per KVM durchgereicht wurden, da einige (Billig-) KVM selbst eine Tastatur und eine Maus nur emulieren und das so an die anderen USB Ports weitergeben. Deshalb sollte man KVM genau darauf testen, was die meisten Reviews eben nicht tun, um sicherzustellen, daß wirklich alle Tastaturen und Mäuse unterstützt werden. Ebenso sehr wichtig ist zu prüfen, ob der KVM Switch VRR (Variable refresh rate) in Form von G-Sync oder Freesync durchreicht.
Inhalt
Laut Anleitung
- 1 x DP KVM Switch
- 1 x USB 2.0 Cable(Type A to Type C)
- 2 x USB 3.0 Cable(Type A to Type C)
- 1 x Quick Start Guide
- 1 x Warranty Card
Bei diesem Gerät liegen 2 USB3.0 zu USB-Kabel bei (blauer Stecker) für die 2 Geräte (siehe Anleitung rot 4 und 7).
Und - Achtung - ein USB 2.0 zu USB-Kabel (weißer Stecker), der für die USB Stromversorgung verwendet wird (siehe Anleitung 1 blau)

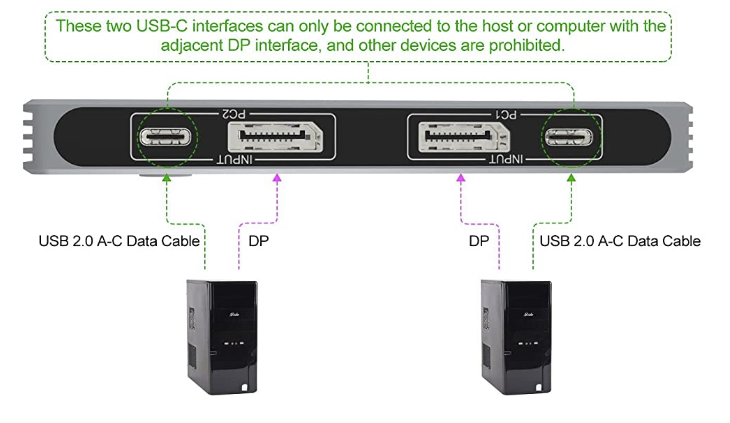

Ob diese Kabel benötigt wird, wird weiter unten ausgeführt. Man sollte beachten, die USB Kabel richtig laut Anleitung zu verwenden:
Dazu noch eine gedruckte Anleitung und eine Garantiekarte bei.
Technische Spezifikation (laut Anleitung)
| Input Port | 2 x DP Female Port (Video) 4 x USB 3.0 A Female Port (Date) 2 x USB Type C Female Port (Date) 1 x USB Type C Female Port (Power) |
| Output Port | 1 x DP Female Port (Video) 4 x USB 3.0 A Female Port (Date) |
| Bandwidth | DP 1.4: 32.4Gbps USB 3.0: 5Gbps |
| DP Output Resolution | 1080P@60Hz/120Hz/165Hz, 4K@601120Hz/ 144Hz(DSC), 8K@30, 8K@60Hz(DSC) |
| Operating Temperature | -15C-55.0 I 5°F-131°F |
| DP Deep Color | 8bit / 10bit / 12bit |
| DP Chroma | 4:2:0 / 4:2:2 / 4:4:4 |
| Chassis Dimension | Aluminium alloy Shell 123mm(L)x54.0mm(W)x13.5mm(H) 3.0m |
| Cable Length | 3.0m Max(Standard 8K DP cable) |
Bei KVMs, die bei 4k UHD 144Hz leisten sollen, sind die Angaben der Bandbreite von 32.4Gbps über Displayport 1.4 entscheidend. Fehlt diese Angabe oder ist sie niedriger, kann man davon ausgehen, daß hier bei der hohen Auflösung die Bildwiederholrate nicht erreicht wird. Weiterhin sollte man auf die Spezifikation der USB Schnittstelle achten, hier USB 3.0: 5Gbps, wenn man auf USB 3.0 Wert legt. Der Hinweis, daß DP Kabel 3 Meter Maximum nicht überschreiten dürfen, ist ebenso positiv zu bewerten.
Testergebnis
Erfreuliche Nachricht, das Ding funktioniert prima mit PCs/Notebooks per Displayport an einem LG 38GL950G, der mit 3840x1600@144Hz betrieben wird. Sei es für Office oder Spielen, das Ding läuft bei mir seit ca. 2 Tagen, einmal eine 8 Stunden Spielesession, problemlos durch. Es gibt keine Bildstörungen, die Umschaltung per Schalter geht gut und einwandfrei. Ebenso werden alle speziell konfigurierten Tasten der hier verwendeten Logitech 910 und G900 Gaming Maus weitergeleitet und von Logitech G-Hub Konfigurationssoftware erkannt. Sogar eine Logitech Brio 4k Stream hängt an dem KVM per USB dran und funktioniert einwandfrei. Ein Segen für alle, die wie ich Spielen und Homeoffice machen, und nun endlich nicht mehr diese Geräte per USB Switch oder per Hand umstecken müssen.
G-Sync Funktionalität
G-Sync funktioniert ebenso, was für jeden Nutzer von G-Sync natürlich erfreut. Hier nehme ich mal stark an, daß Freesync genauso funktionieren würde.
Unterstützung USB 3.0
Weiterhin sehr praktisch, daß vorne 3 USB 3.0 Buchsen vorhanden sind und diese mit einem USB 3.0 volle Übertragungsraten liefern, hier beispielsweise getestet über 234 MB/s mit einem USB-Stick Sandisk Extreme Pro 64GB.
Stromversorgung des KVM
Wie oben erwähnt, gibt es links am KVM eine USB-C Buchse für die Stromversorgung, welche mit dem USB-2.0 Kabel (blau 1) versorgt wird. Die gute Nachricht zuerst, für den Betrieb ist der Stromanschluß nicht notwendig, es funktioniert alles auch prima ohne. Sobald aber ein Gerät zum Laden dranhängt, hier eine Logitech Gaming Maus 900, sieht die Sache, gemessen mit einem USB Strommesser, anders aus:
Ohne Stromversorgung
Mit Stromversorgung per USB 2.0
Man sieht, mit Stromversorgung erhöht sich die Spannung von 4,32 V/0,0A auf 4,55V/0,35A, was bedeutet, daß ein höherer Ladestrom von 350 mA läuft. Daher die Empfehlung, wer über diesen KVM seine Geräte laden will, hängt das USB 2.0 Kabel mit einer Stromversorgung per USB-Anschluß am PC oder Netzteil dazu.

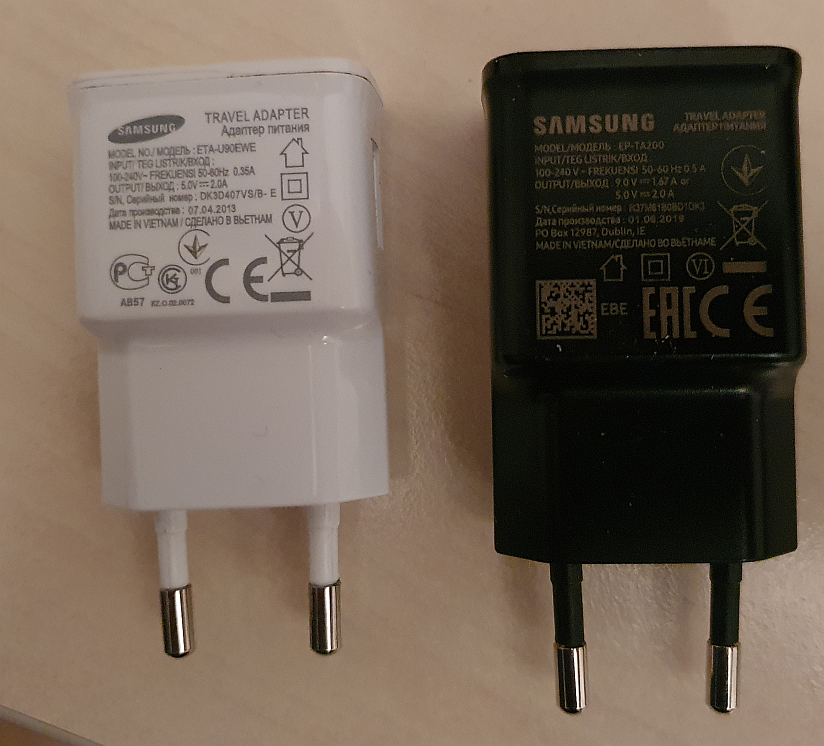

Interessante Nebennote mit Netzteilen
Netzteil Samsung weiß liefert 5,09V/0,07-0,08A
Netzteil Samsung schwarz liefert 4,91V/0,08A
Nebenschauplatz 8k fähige Displayport Kabel
Es steht und fällt alles mit guten Kabeln. Zum Testen habe ich mir diese Kabel gekauft:
2x 2m
https://www.amazon.de/gp/product/B088QKX43Z/
1x 3m
https://www.amazon.de/gp/product/B08CZPJC3G/
Schön, daß man heute für gute DP Kabel kein Vermögen mehr ausgeben muß, und sie mit 2m wie 3m störungsfrei funktionieren, und somit von mir eine Empfehlung bekommen. Man kann mit diesem KVM somit insgesamt 5-6m ohne Probleme gut überbrücken.
Nachteile
Leider gibt es keine Tastenkombination, um den KVM umzuschalten. Man muß hier immer den mechanischen Schalter betätigen. Ebenso ist per Default immer PC1 als Anschluß aktiv, zu PC2 muß immer manuell geschaltet werden, auch wenn das Gerät an PC2 das einzig aktive Gerät ist. Angesichts der störungsfreien Funktionalität sind diese Punkte aber angesichts des günstigen Preises verschmerzbar.
Fazit
Mit 89,99 € relativ günstig und es tut was es soll. Das Teil ist somit einem Empfehlung für alle, die ebenso dringend einen vernünftigen KVM für Display Port mit 4K UHD@144 Hz und USB benötigen.
++ spezielle Tastaturen und Maus werden unterstützt
++ 4K UHD mit 144 Hz
++ VRR (Variable refresh rate) in Form von G-Sync oder Freesync
++ 3 USB 3.0 Anschüsse vorne, die mit voller USB 3.0 Geschwindigkeit arbeiten
++ angenehm kleine und kompakte leichte Bauweise
++ Preis
-- schaltet nicht automatisch auf aktiven PC, manueller Schaltung auch nur bei einem Gerät in Betrieb notwendig
- keine Umschaltung per Tastatur möglich
Update 02.11.2022:
- Ergänzungen USB 3.0. Danke für den Hinweis an @arberex99 mit der Frage nach den USB-Anschlüssen
- Bilder und Anleitungsbilder hinzugefügt
- Inhalt und technische Daten ergänzt
- Strommessung per USB hinnzugefügt
