PCB von RX 580 verbogen

[BadMan2.0]

Hi


Ich habe heute mal meinen PC auseinander gebaut um ein bisschen sauber zu machen. Dabei ist mir aufgefallen, dass das PCB meiner RX 580 Blavk Edition verbogen ist. Nun mach ich mir Sorgen, das meine GraKa kaputt geht, wenn sie sich noch weiter biegt.

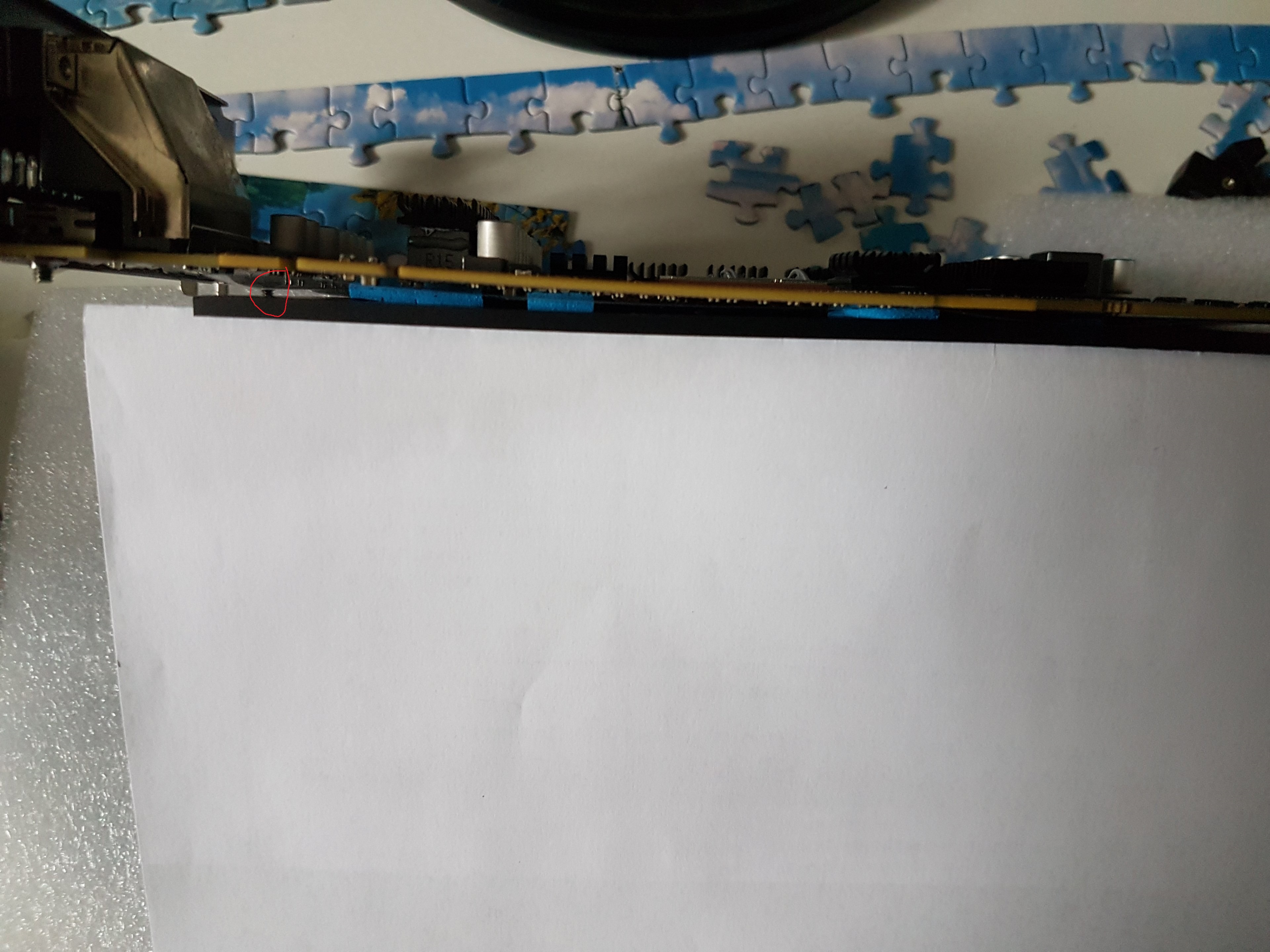

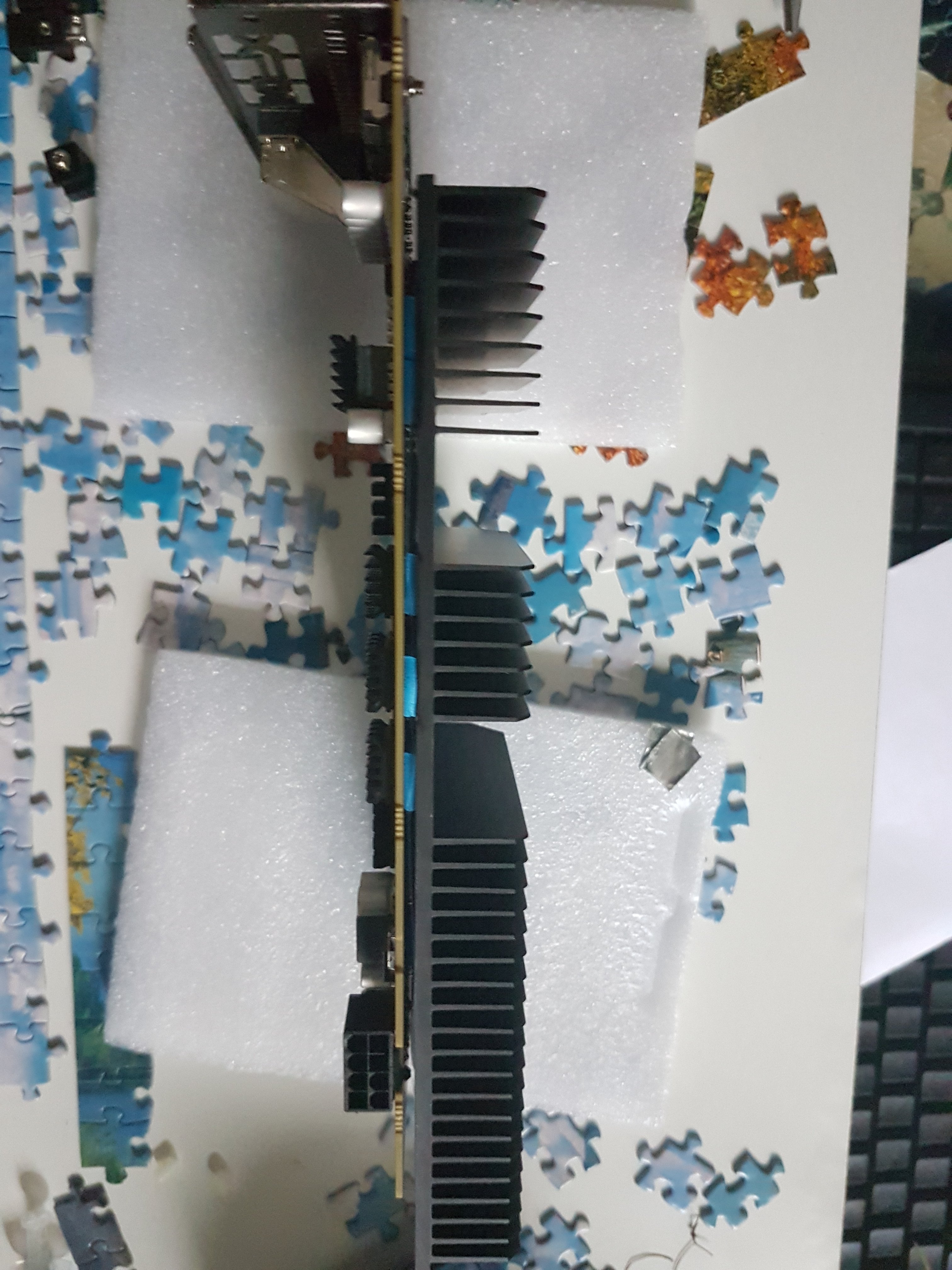

Ich hab mal ein bild gemacht und würde mich freuen ob die Biegung unbedenklich ist oder nicht.



[Coca_Cola]

Keine Sorge sie wird auch ohne Biegung kaputt gehen.
man muss schon sehr viel biegen bis ein Schaden entsteht.



[Demon_666]

Die Perspektive kann auch täuschen, aber für mich sieht es so aus, als wäre das PCB relativ gerade aber der Kühlkörper hat sich auf der linken Seite abgehoben, evnetuell durch das (zu dicke?) Wärmeleitpad



[Humptidumpti]

Und wieso ist das PCB so gebogen? Hast du was Kühler rumgebastelt? Sieht ja so nicht unbedingt alles original aus.



[Stormfirebird]

Sieht stark nach der Backplate eines accelero Xtreme aus, aber mit dem Bild kann man echt nicht viel anfangen.
Falsche dicke bei den Wärmeleitpads verwendet oder Schrauben nicht richtig angezogen?



[BadMan2.0]

Also ich hab nen anderen kühler verbaut; den Accelero Xtreme IV.
Die Backplate ist definitiv nicht verbogen.

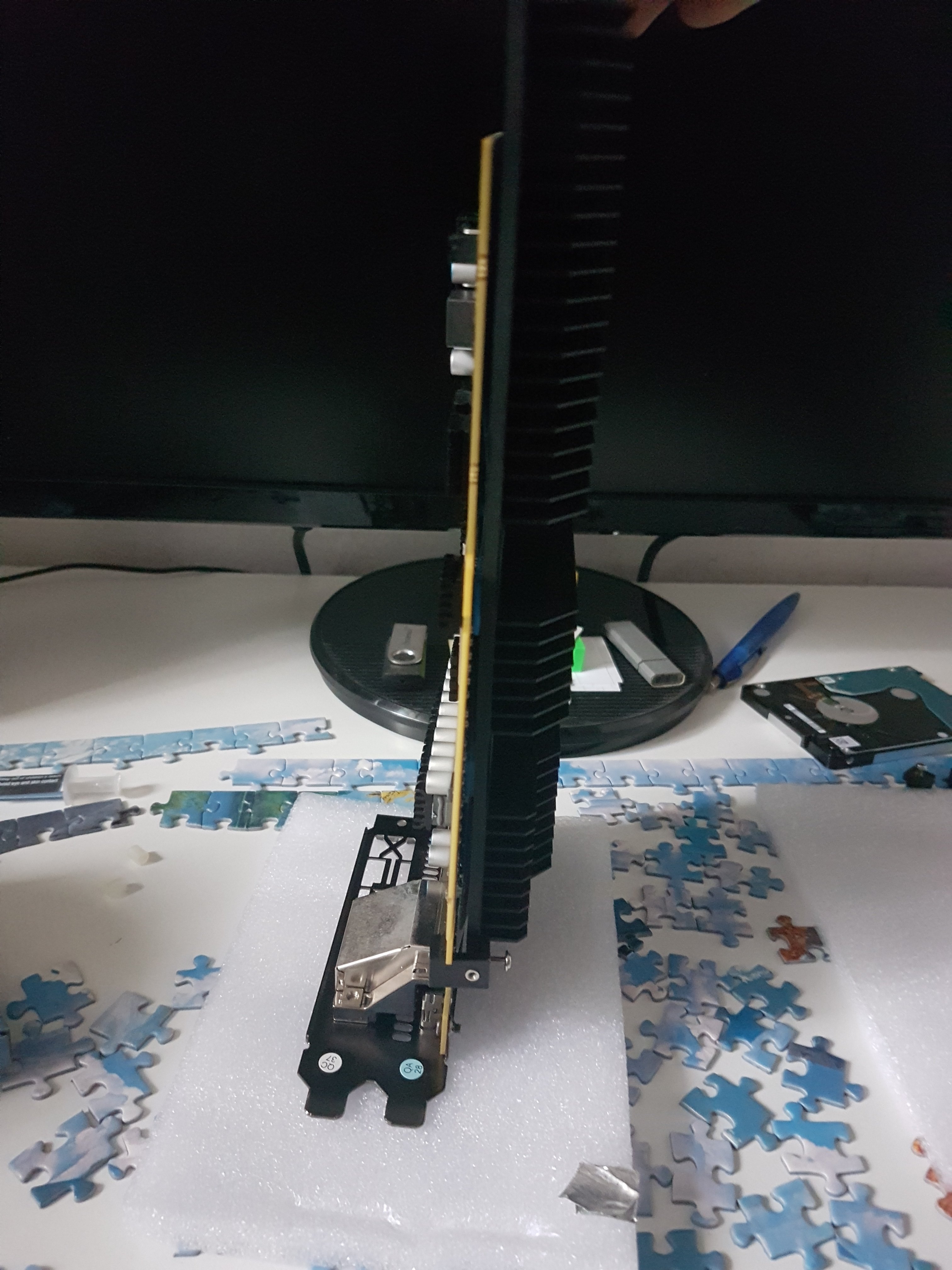

Ich hoffe auf dem bield sieht man das jetzt besser.

Ergänzung (8. Januar 2020)

@Stormfirebird ich kann, wo das sich biegt leider nicht so ein Klip anbringen weil dort überall kleine bauteile sind, bei denen ich angst habe sie abzubrechen.



[XShocker22]

Ist die Backplate auch fest an dem PCB?

XShocker22



[evilnear]

naja, bei nem so dicken pad, ohne gegendruck bleibt dem pcb ja fast nichts anderes übrig.



[BadMan2.0]

Es wurden nur diese dicken Blauen Pads mitgeliefert.



[XShocker22]

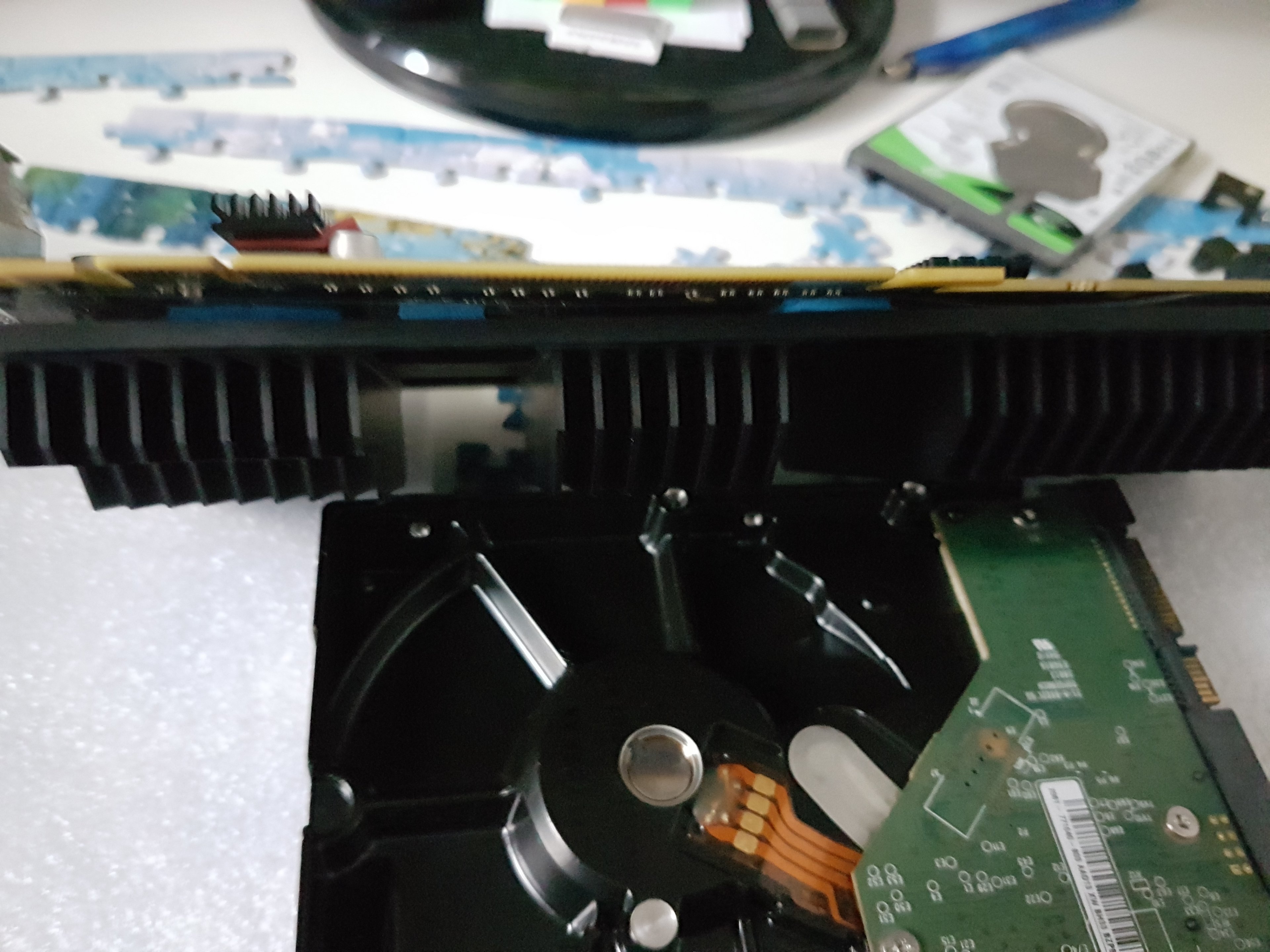

Und was ist das? (siehe Anhang)



Sieht mir so aus, als ob die Schauben nicht gleichmäßig (unabhängig von der Dicke der Pads) angezogen wurden.

XShocker22



[Dandelion]

Die Montage des Accelero bzw. dessen Backplate scheint mir, pardon, schlampig umgesetzt worden zu sein. Das PCB erscheint auch nach mehrmaligen Ansehen aus verschiedenen Perspektiven gerade.

Würde nochmal neu und sauber montieren.



[Selber]

Sieht mir so aus, als ob die Schauben nicht gleichmäßig (unabhängig von der Dicke der Pads) angezogen wurden.

Sehe es auch so PCB sieht normal aus und nur die Backplate wird von den Pads weggedrückt, weil die Schraube nicht sitzt.



[BadMan2.0]

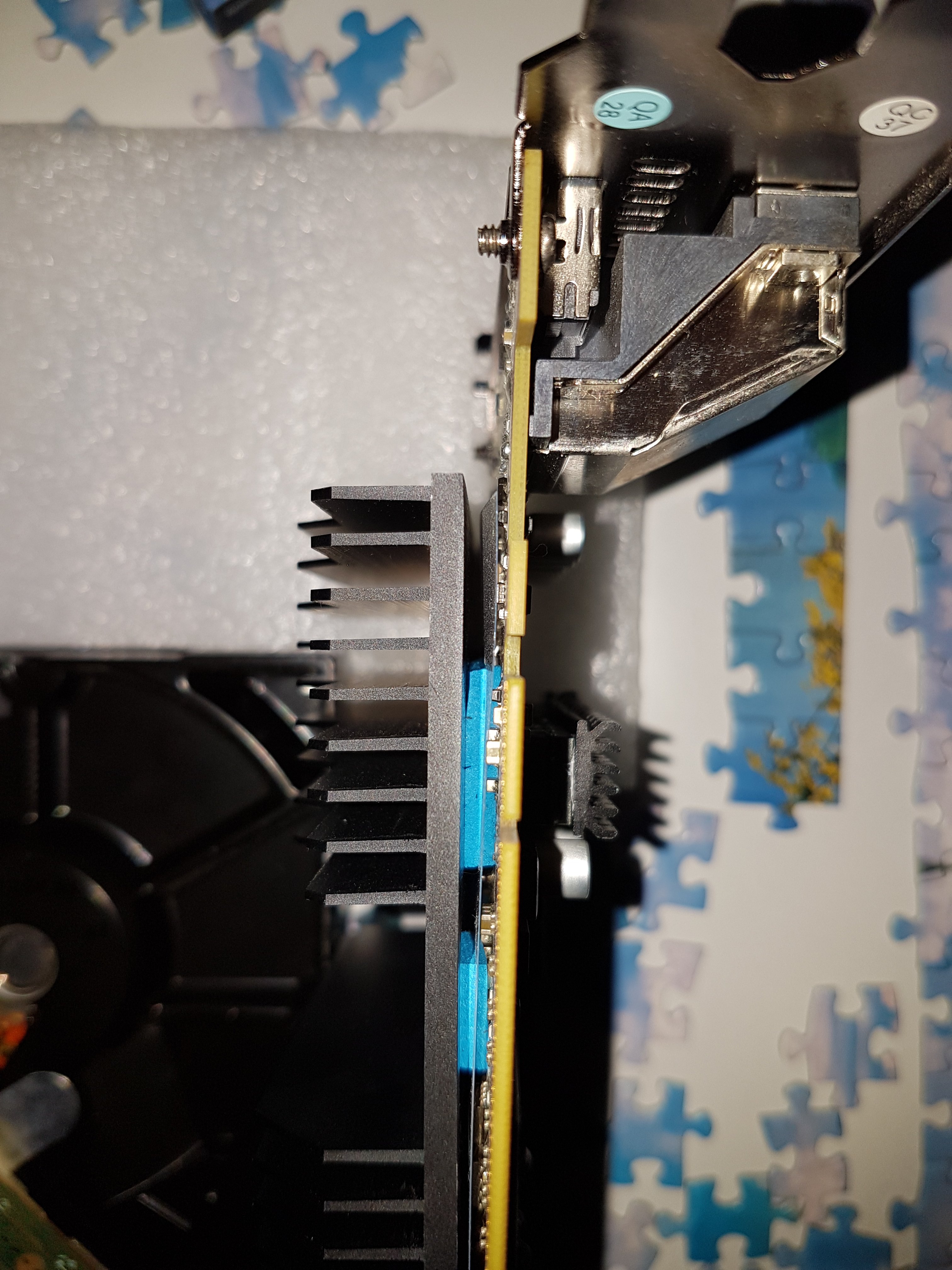

@XShocker22 hab nochmal reingeleuchtet (siehe Anhang), das ist vermutlich n Bauteil. Es ist aber definitiv nich an der Backplate bzw. Verbindet das Board mit der Backplate.



[Selber]

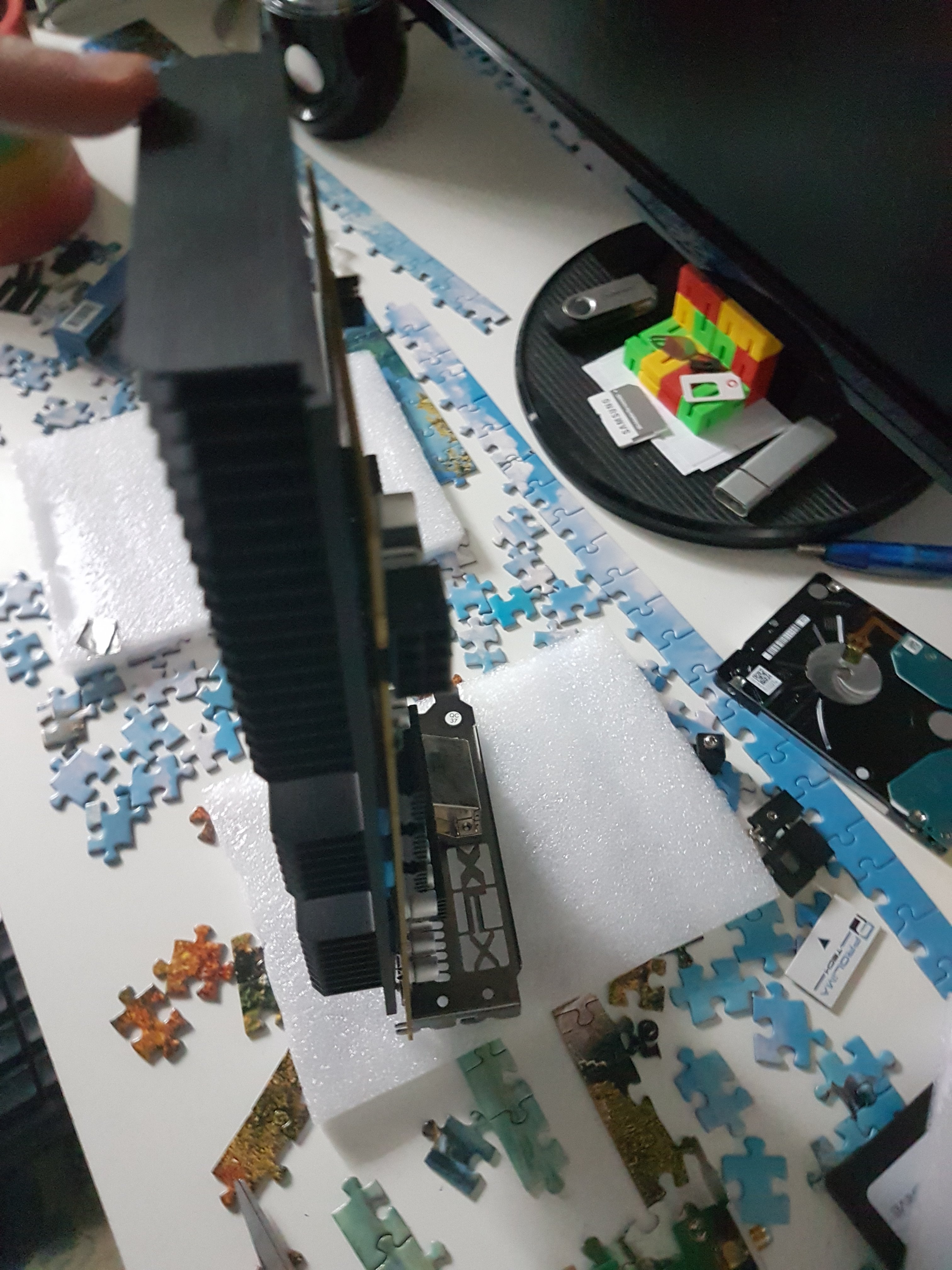

Ich sehe immer noch nur ne Backplate die nicht richtig fest sitzt. Mach bitte mal Bilder von allen Seiten der Graka.



[XShocker22]

@BadMan2.0

Ok.

Ich würde den Vorschlag von @Dandelion dann doch beherzigen; auf Fehlersuche gehen und das Teil nochmal abmontieren und neu aufsetzen.

Hier ist ein Video von der RX480

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

XShocker22



[BadMan2.0]

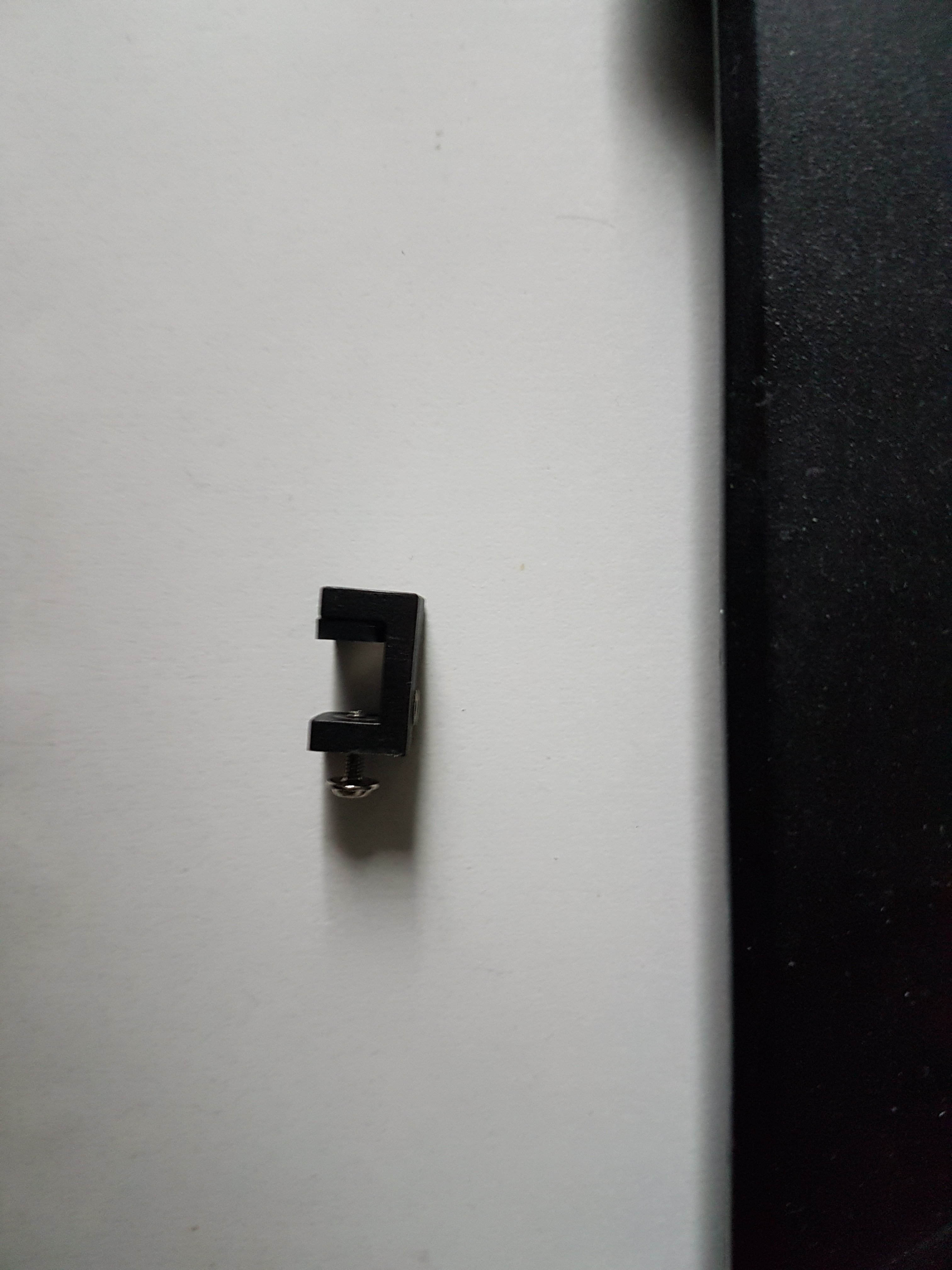

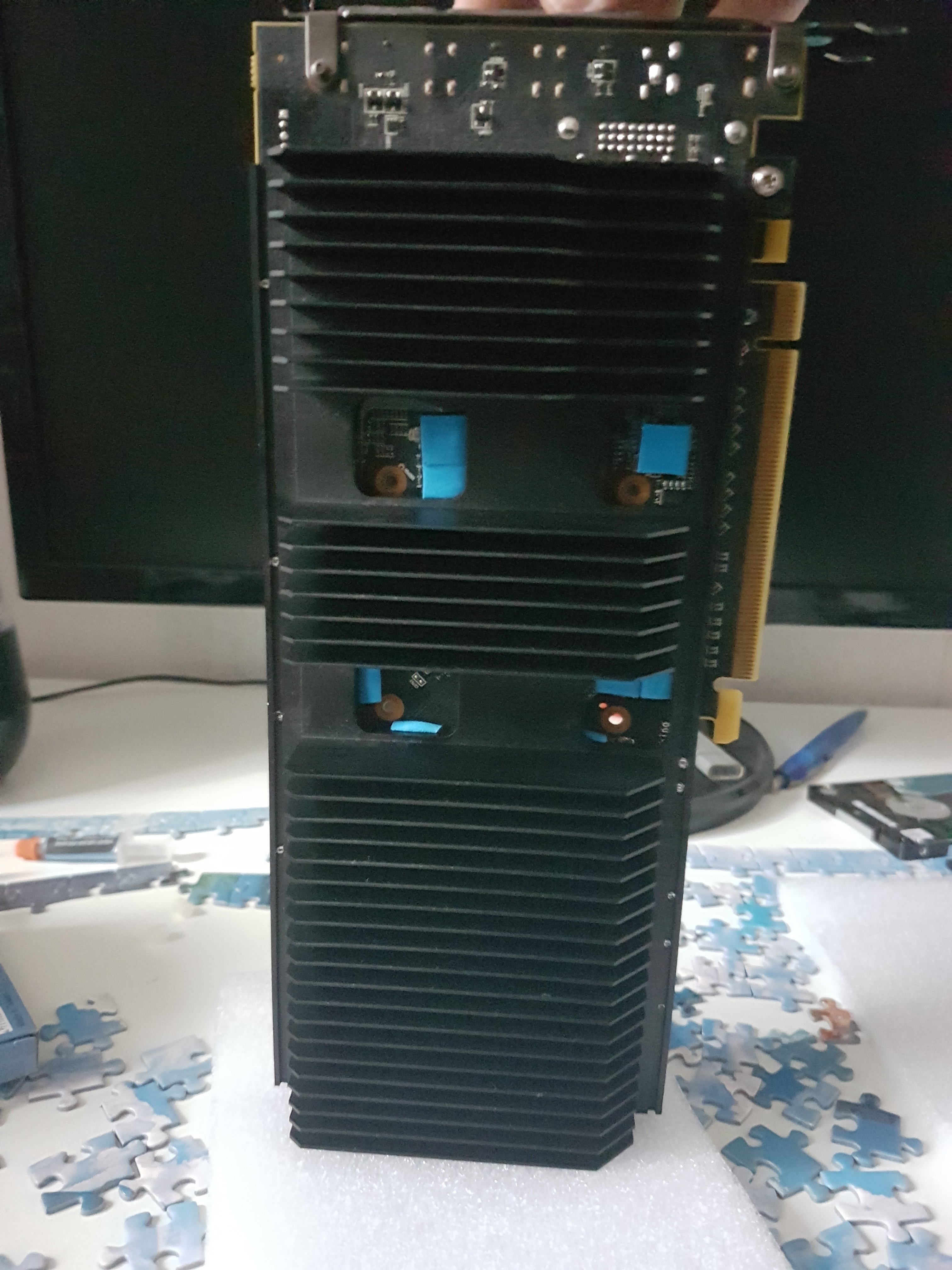

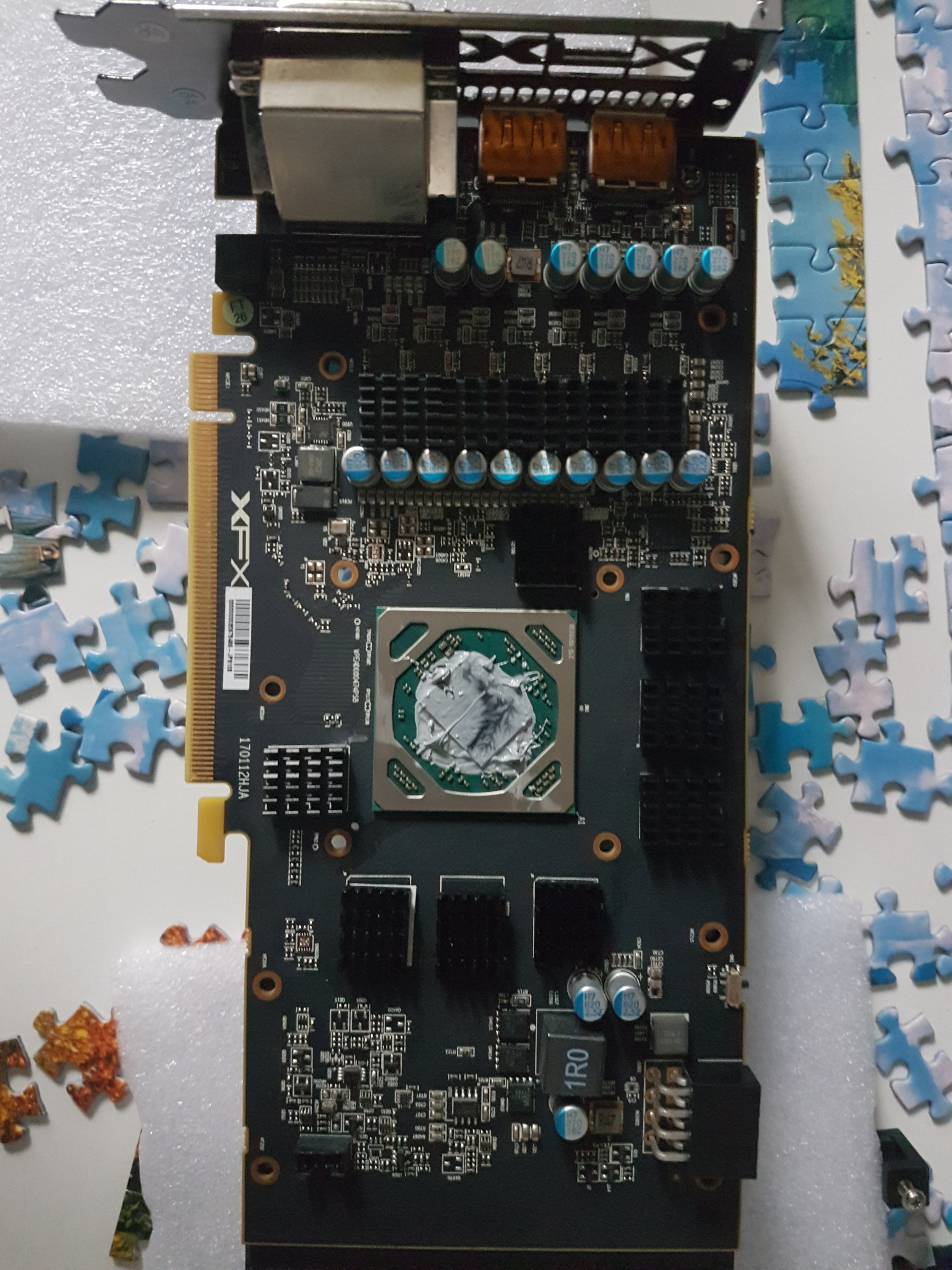

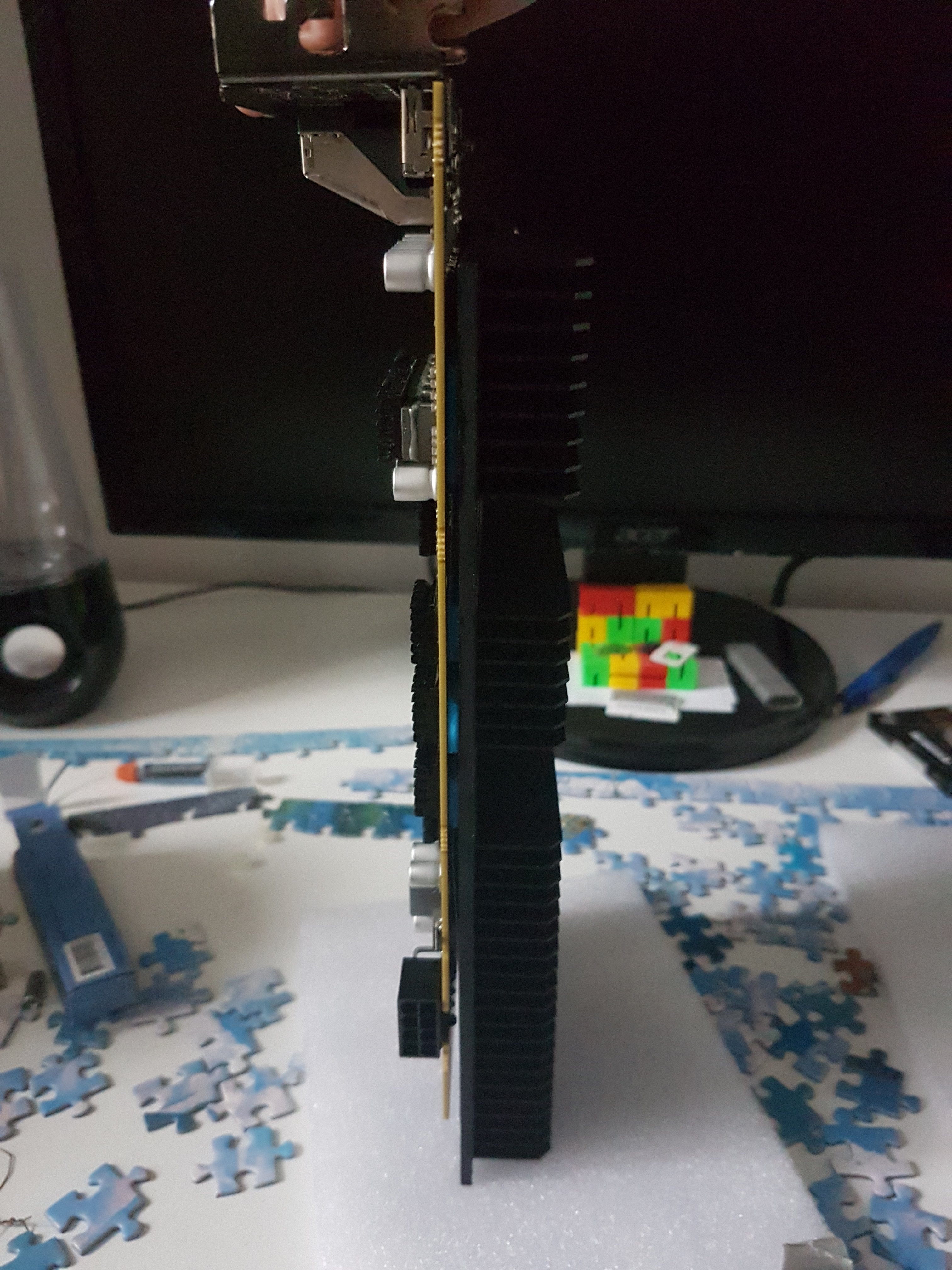

Bilder von allen seiten hab ich gemacht; außer dem hab ich den Klip an der schiefen Seite angebracht, konnte ihn aber nur minimal draufschieben so das ich ihn nich tanschrauben kann.



[Selber]

Wow ist das ne Arbeit das Teil zu montieren. Wenn dieser Clip nicht dran ist, wird das PCB wohl vom Kühler verbogen.

Edit: Was ist denn jetzt genau schief? Sieht gut aus. Wenn was schief wird, dann erst wenn der Dicke Kühler wieder fest geschraubt ist.



[BadMan2.0]

Ok dann erstmal danke für eure Hilfe, den Kühler werde ich dann mal komplett neu montieren.



[Dandelion]

Ok dann erstmal danke für eure Hilfe, den Kühler werde ich dann mal komplett neu montieren.

Gute Idee!

Auf den Bildern siehts aber irgendwie gerade aus... ein Maßstab wäre gut, z.B. ein 30cm-Lineal o.Ä. wo man genau sähe, was sich wo wie biegt...

Und warum puzzelst du gleichzeitig?! Zusatzherausforderung zum Umbau?
