bei EVO wird die Grafikkarte nach unten versetzt, sodass höhere passen
und es kommt ein Steg für die Schläuche.
Termine haben sie mir leider nicht genannt. So kompliziert kann es aber auch nicht sein?...


666mille

Newbie
Dabei seit
Feb. 2019
Beiträge
1
Ab dem 19.03.2019 kann man auch Alu-Seitenteile mit lüftungsbohrungen für 29,90€ bei Caseking bestellen!
Ergänzung ()

Da mir die Temperaturen des Ophion Evo auch nicht gefallen haben, habe ich mal schnell ein paar neue Seitenteile aus Alu gefertigt und Schwarz Eloxiert! Dazu noch 2xNF-A14 PWM Lüfter zur Kühlung!


Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: ***

mxmb

Lieutenant
Dabei seit
März 2014
Beiträge
691
Hallo Zusammen,

ich wurde diese Woche von einem Interessenten wegen Plexiglasscheiben gefragt. Er hat es an seinen Geschmack angepasst und diese Woche schon bekommen.

Hier ist der Link zu meinen DXF Dateien:
https://www.dropbox.com/sh/xz2zixx2e595dfd/AAAnkhiWFT4zxulPBZewvmMKa?dl=0

Erstellt habe ich es mit DraftSight(Kostenlos, Registrierpflichtig).

Bestellt habe ich bei Formulor. Ca. 60€ für 2 Scheiben.
meine Einstellungen:
3mm Acrylglas XT
farblos transparent
Stege automatisch hinzufügen: aus
Randschnitt: aus

Bei meinen Tests mit der Gigabyte 2070 Windforce diese Woche habe ich etwa -10° Unterschied zu Original Scheiben festgestellt. Max. 71° mit neuen Fenstern, 81 mit Glasscheiben.

Hier noch mal meine Plexiglas Fenster:
764295
764296

Zuletzt bearbeitet:

hpxw

Lt. Junior Grade
Dabei seit
Mai 2008
Beiträge
482
vielen Dank an @mxmb für die Dateien.

Die Zeichnung habe ich an meine Gigabyte 2080 TI Gaming OC angepasst. Versand hat nur 1 Tag gedauert.
Mit original Scheibe war die GPU über 80°. Mit dem neuen Plexiglas sind es max 67° unter Last. GPU ist uv und taktet ca. 1900MHz

764665
764666
Anhang 764667 betrachten
764668


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57
@hpxw - komisch - ich habe fast das gleiche Setup.

Wieso hast du die Noctua gegen Silent WIngs getauscht? Lohnt das?
Ich werde die Tage versuchen das Gehäuse 3-Slot-fähig zu machen für die 2080 Strix -> der Dremel muss ran!

Ps. Danke für die Plexi-Zeichnung, Bestellung ist gerade raus.


hpxw

Lt. Junior Grade
Dabei seit
Mai 2008
Beiträge
482
@McCampser ich habe vorher keine 120er Noctua's gehabt. Habe gestern Silent Wings 3 durch Noctua NF-A12x25 PWM ersetzt. Kann ich nur empfehlen. Bessere Temperaturen und Lautstärke im Vergleich zu den Silent Wings 3


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57
@hpxw - bei der Asus ROG AIO sind per default Noctua dabei - von den sprach ich. Und da ich noch zwei SilentWings3 da habe, die Überlegung ob es sich lohnt. Ich habe genau das gleiche Setup (Netzteil, Kühlung. Gheäuse), nur nicht mit dem ROG Board sondern mit dem Asrock Z390 Phantom da ich Thunderbolt für 10G Netzwerk brauche.

PS. die ASUS RTX 2080 Strix ist schonmal drin im Gehäuse. Allerdings noch ohne Deckel..... Fotos folgen


hpxw

Lt. Junior Grade
Dabei seit
Mai 2008
Beiträge
482
@McCampser weiß auch nicht, habe mir gedacht, dass die zu laut sind. hmm
Die Noctua NF-A12x25 PWM sind definitiv besser als die Silent Wings 3

Bin auf dein Build und die Temps gespannt


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57

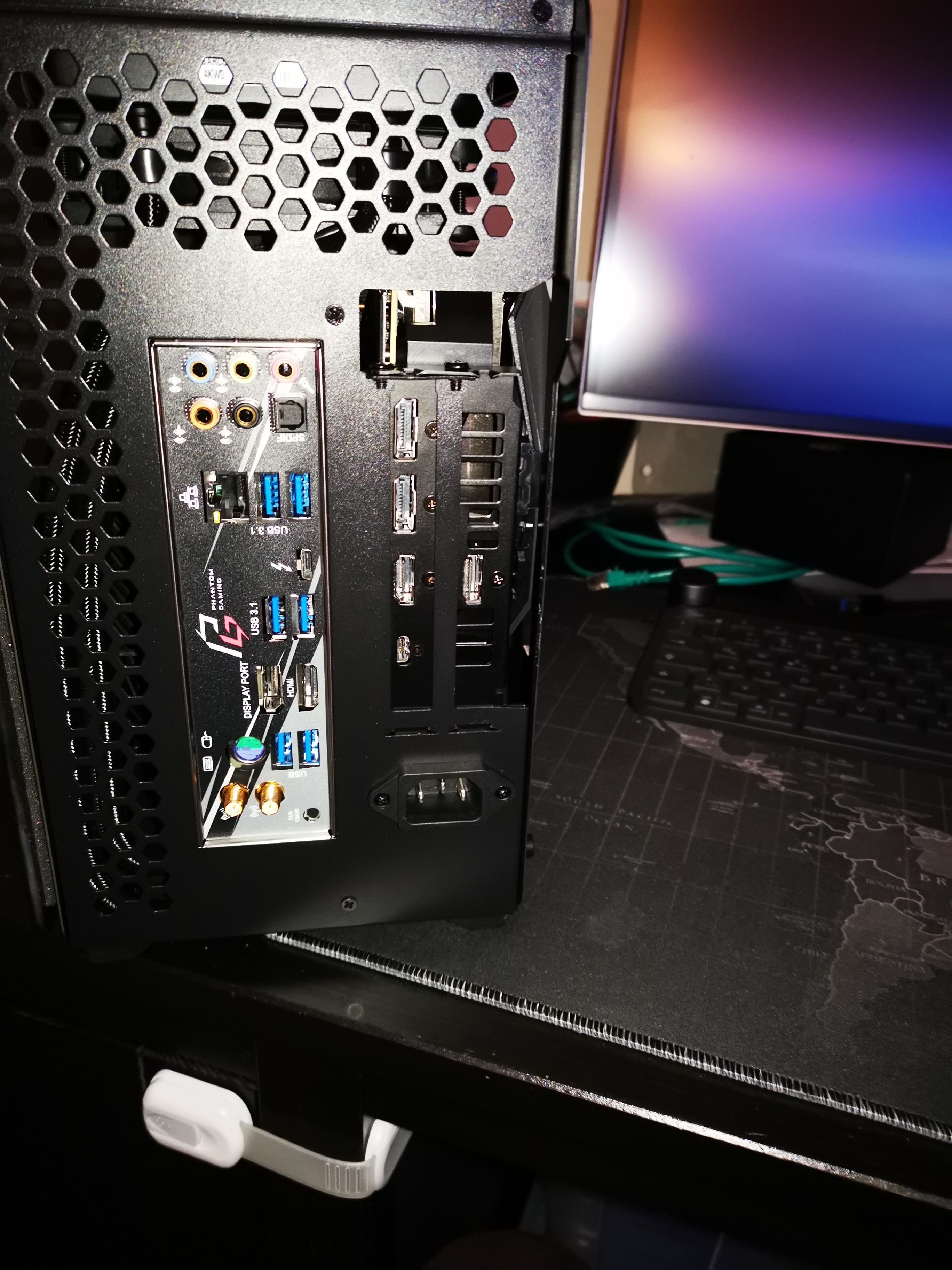

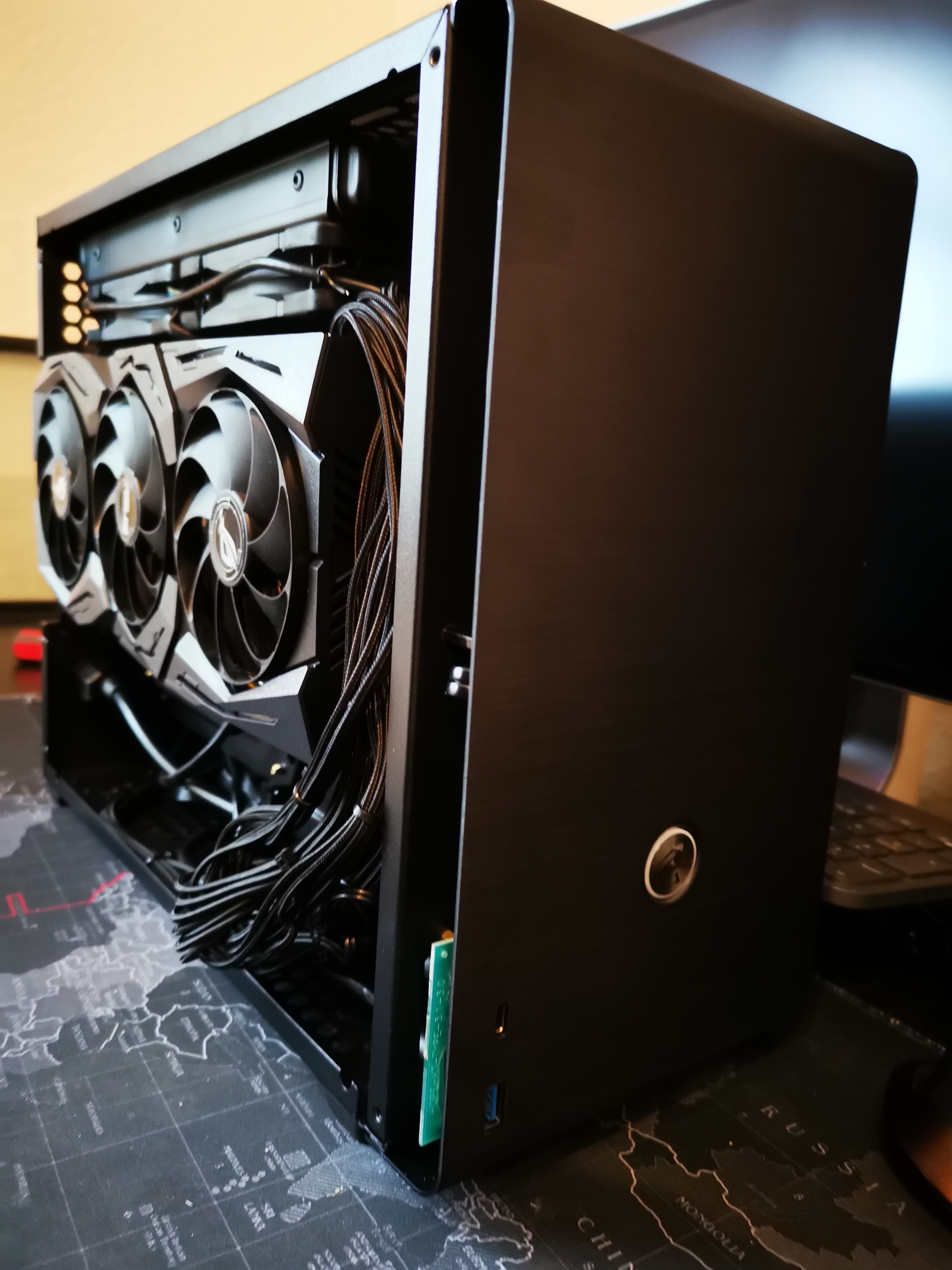

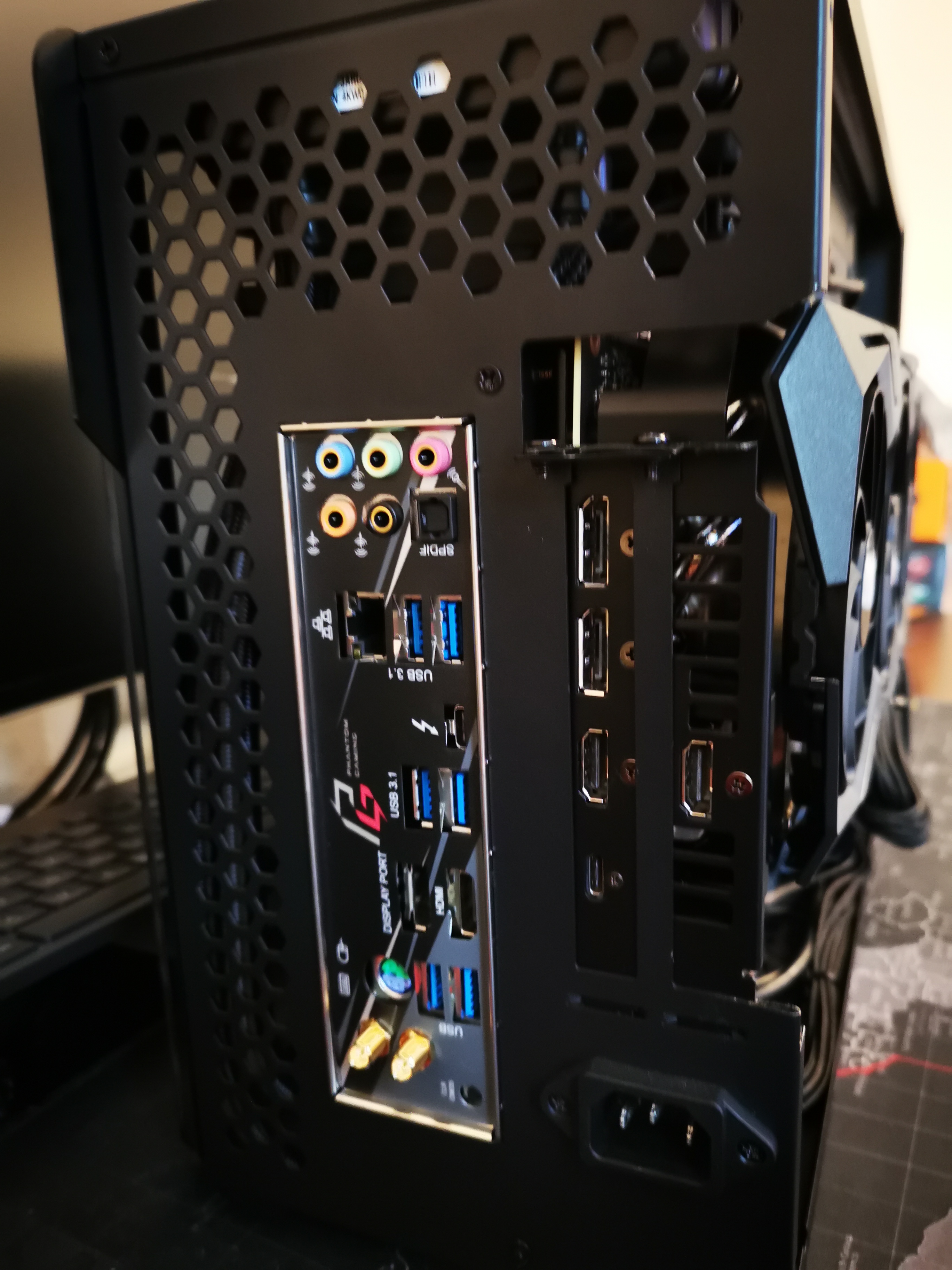

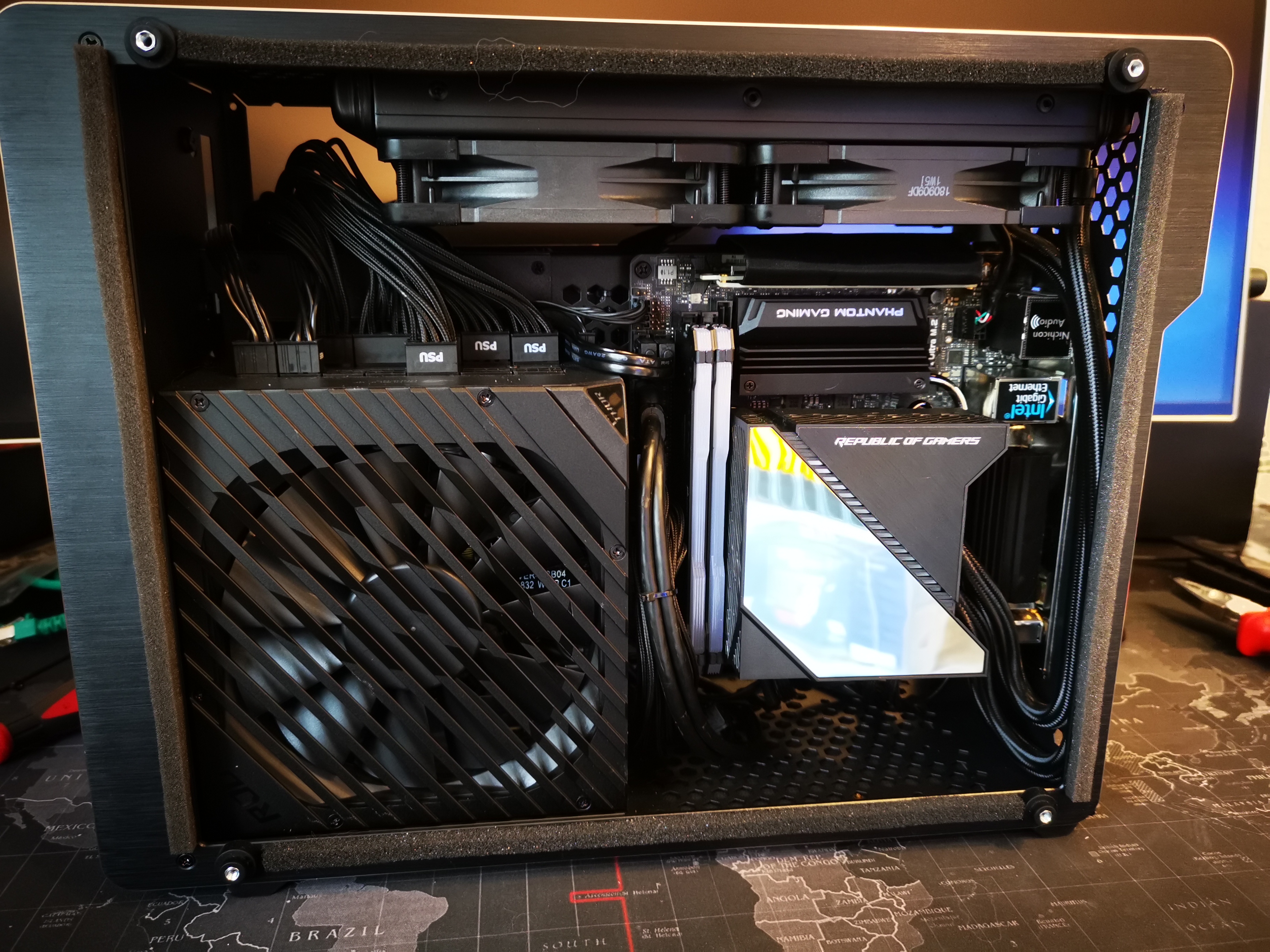

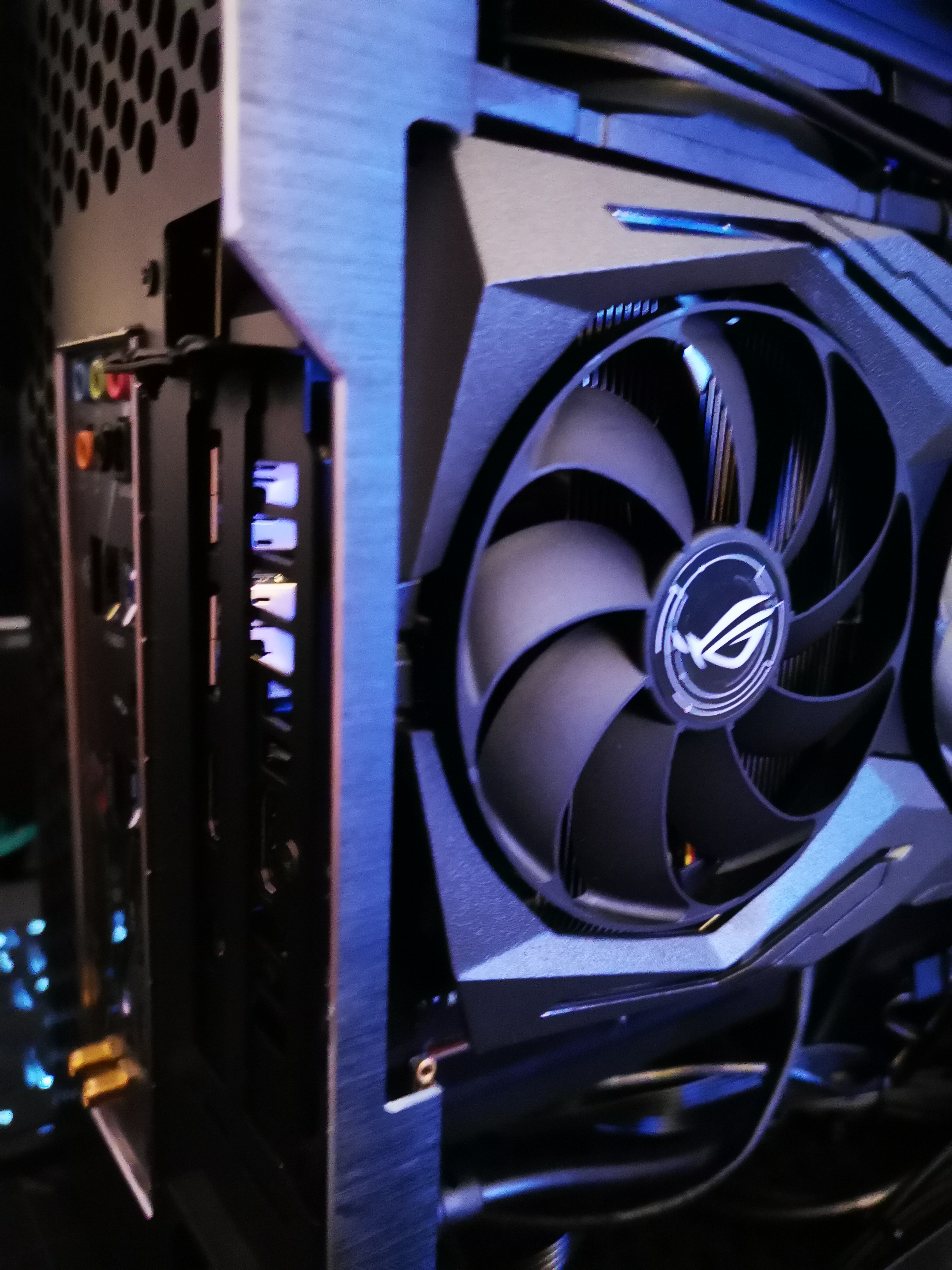

So, es geht voran, Aussparungen sind alle drin.
Morgen kommen noch die längeren Standoffs (15mm anstatt 9mm), extra gedrehte Abstandszylinder und die gelochte Plexiglasscheibe.... naja und die Kabel neben der Grafikkarte muss ich noch schöner "weg" bekommen.

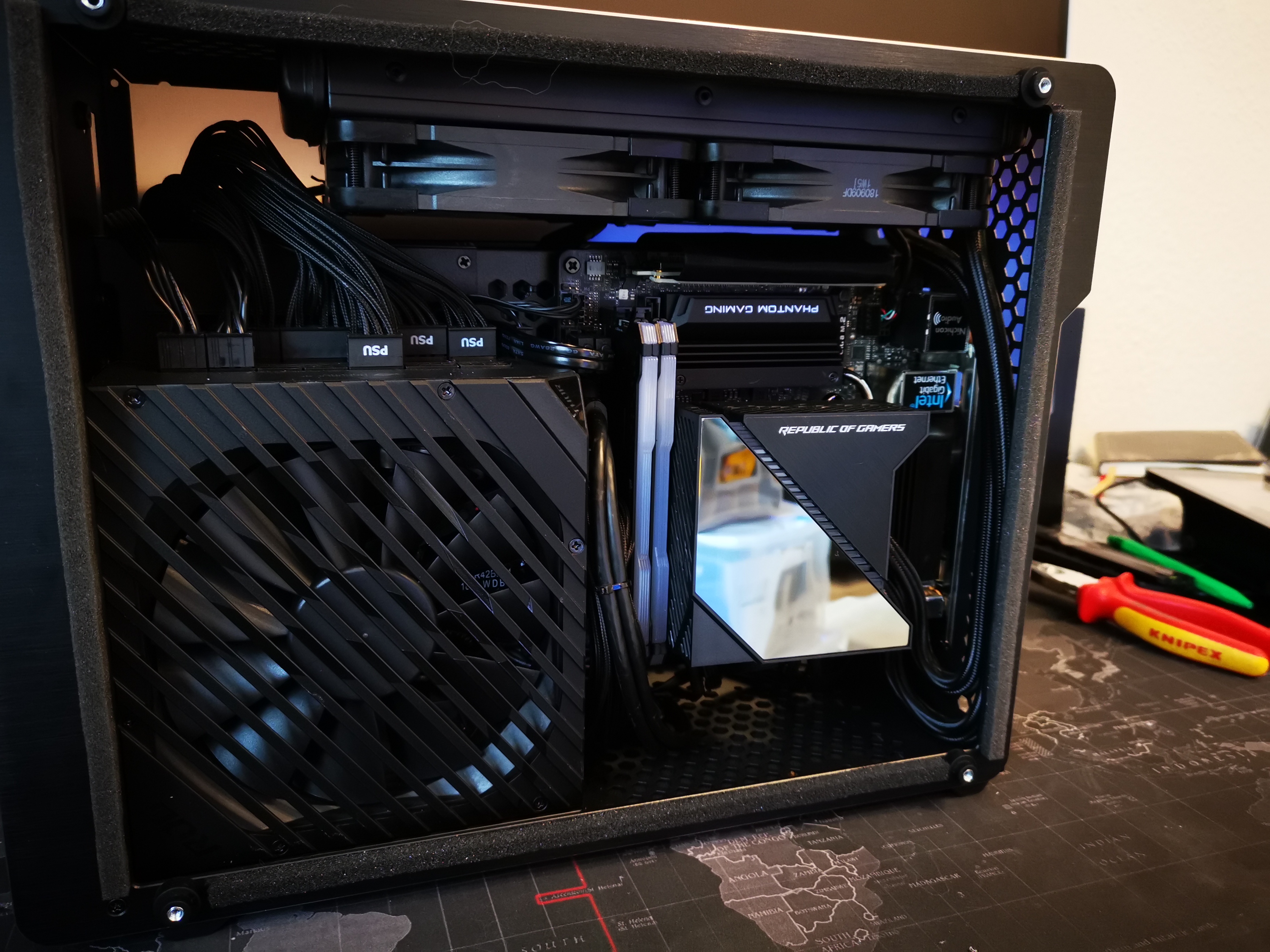

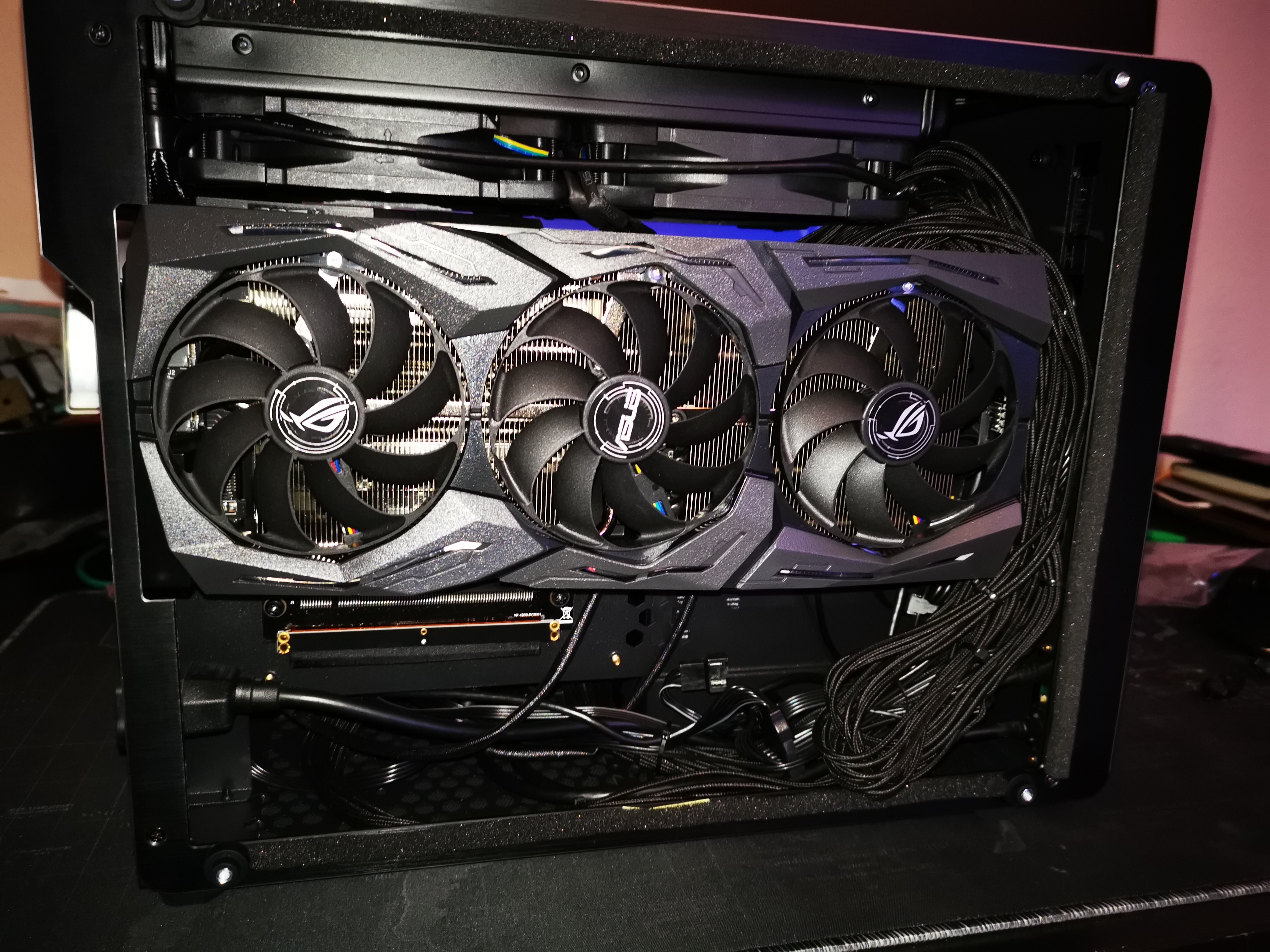

Hier die ersten Impressionen:


mxmb

Lieutenant
Dabei seit
März 2014
Beiträge
691
@McCampser
Die Alu-Deko ist klar aber Ist es nur eine optische Täuschung oder könnte es am Gehäuse Rahmen doch noch passen ohne was wegzuflexen?


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57
@mxmb - das Gehäuse muss modifiziert werden wenn die 2+Slot Kühlsysteme benutzt werden sollen.
Man muss nicht den ganzen Steg entfernen, mit etwas mehr Geschick und Zeit kann man auch nur den überstehenden seitlichen Flügel entfernen und lässt den hinteren Steg bestehen.


hpxw

Lt. Junior Grade
Dabei seit
Mai 2008
Beiträge
482
sieht soweit gut aus :)

wie sehen deine CPU Temp mit den beigelegten Noctua Lüftern aus?


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57
Ich hab den 9900k geköpft. Im Idle bin ich bei etwa 30°C (200RPM/unhörbar) unter Last etwa 75-85°C (1400RPM, wahrnehmbar) . Das muss ich aber noch genauer ergründen. Das System ist erst ein paar Tage alt.


hpxw

Lt. Junior Grade
Dabei seit
Mai 2008
Beiträge
482
deine Kabellösung vom Netzteil nach hinten finde ich gut, so hat der Lüfter mehr Platz zum Luftschnappen.
Müsste es bei mir auch umsetzen

Kannst du bei deiner AiO die Wassertemp anzeigen lassen? Bei mir funktioniert es iwie nicht.
Wie sind deine Lüfterkurven im Asus Suite eingestellt?
Mir ist auch aufgefallen, dass die Temp die auf der Pumpte angezeigt wird um ca 12-15 Grad von dem Temp abweicht z.B. von MSI Afterburger oder HWInfo. Ist es bei dir auch so?


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57
Da ich kein ASUS-Mainboard habe (benötige Thunderbolt) kann ich das alles nicht so machen.
  • Temps werden nicht im Display angezeigt.
  • Lüftersteuerung erfolgt über das Mainboard.

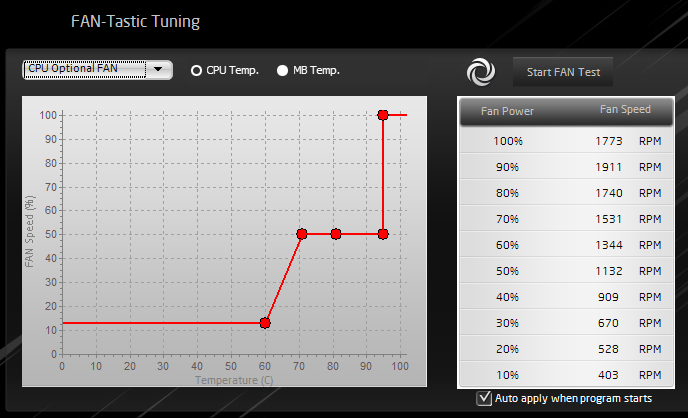

Aber so sehen die Kurven bei mir aus:Unbenannt.PNG
Alles bis 60°C scheint aktuell keine Volllast zu sein und kann gut "so" weggekühlt werden und zwischen 1200RPM und 1800RPM sehe ich nicht sonderlich viel mehr Kühlung dahingegen aber viel mehr lautstärke.
Ist aber alles noch nicht in Stein gemeißelt. Ich hasse es aber, wenn ich die Lüfter beim ständigen be- oder entschleunigen höre.

Ich nutze auch HWInfo zum Auslesen der Daten.


McCampser

Cadet 3rd Year
Dabei seit
Jan. 2004
Beiträge
57

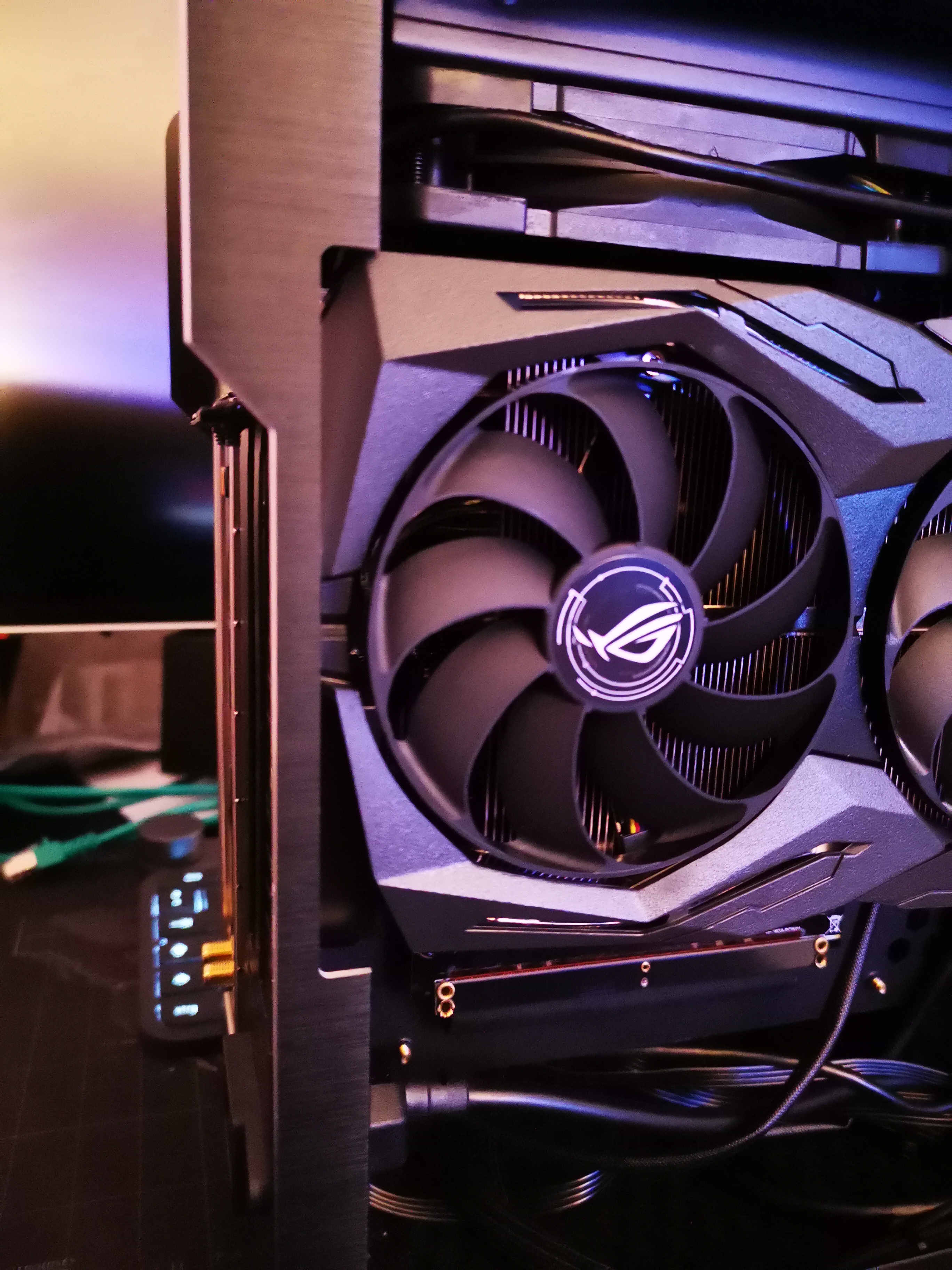

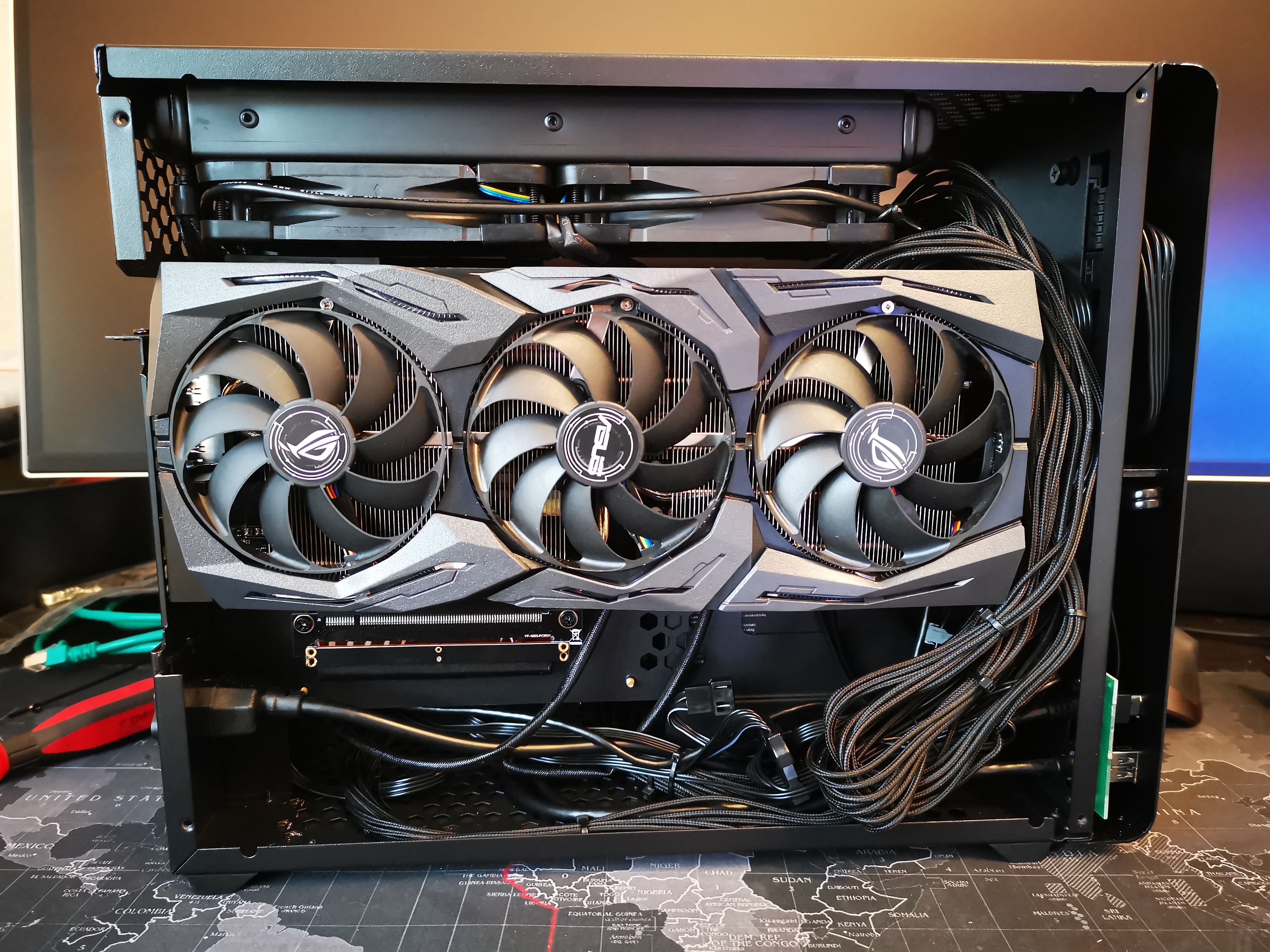

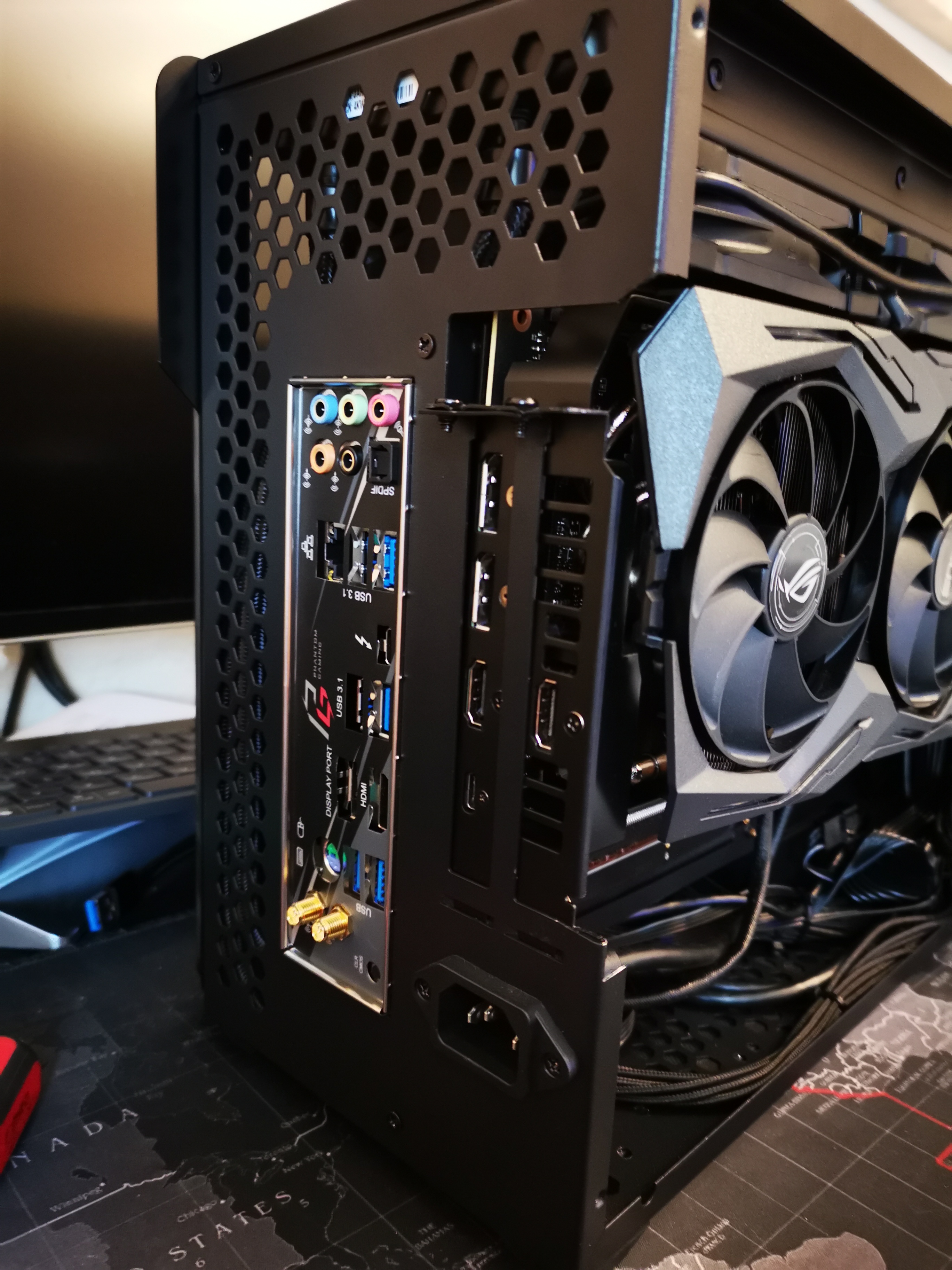

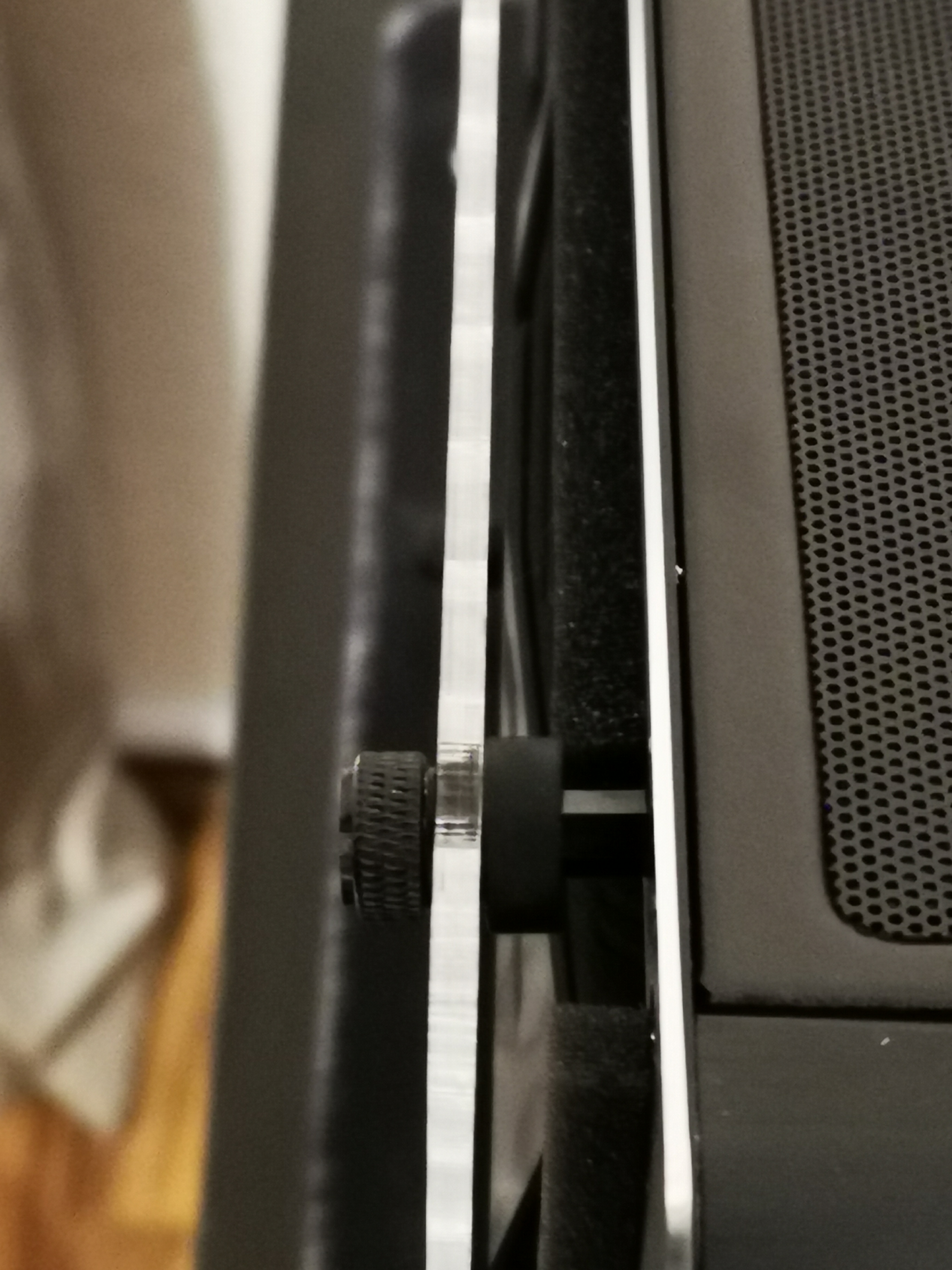

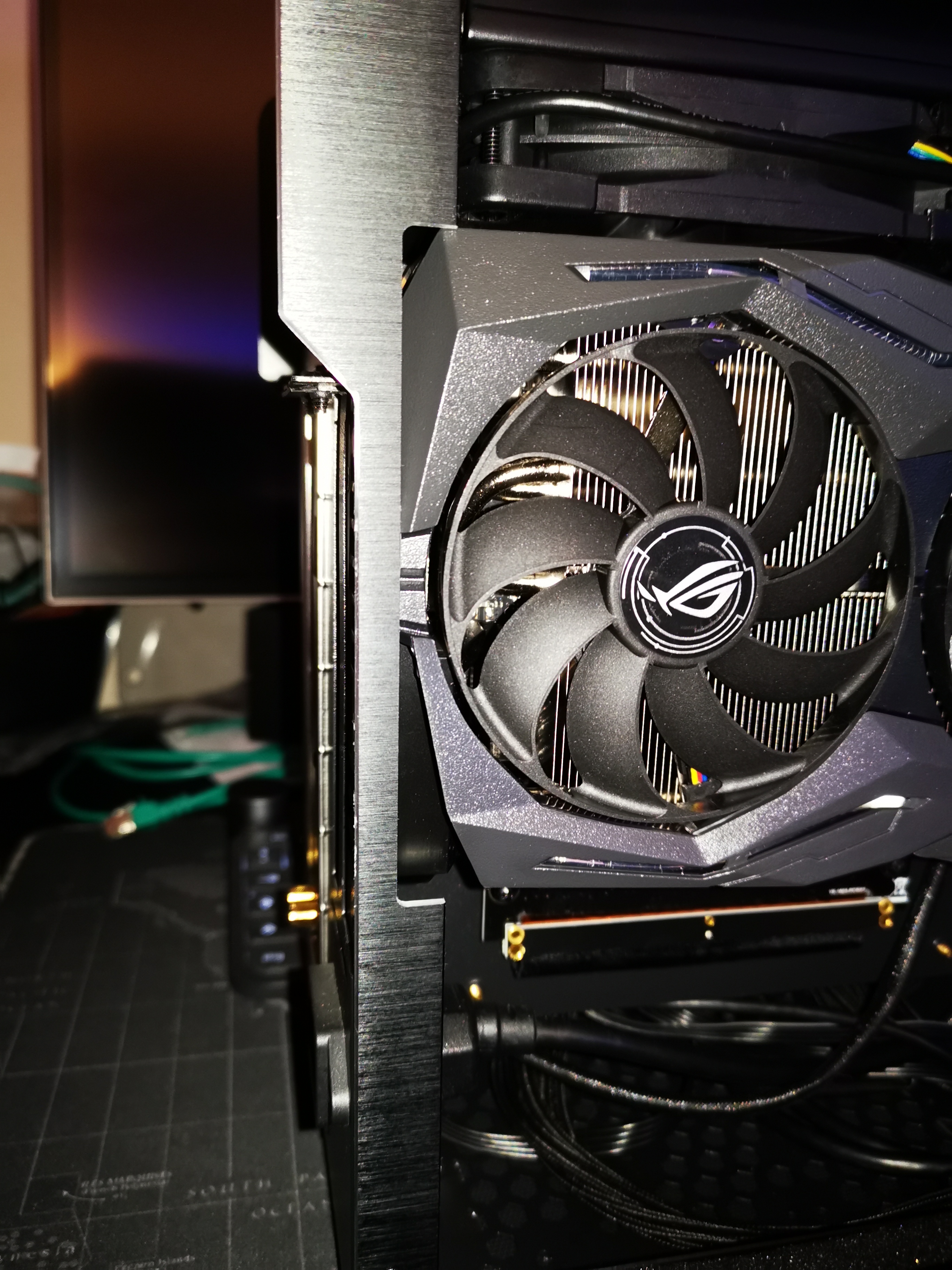

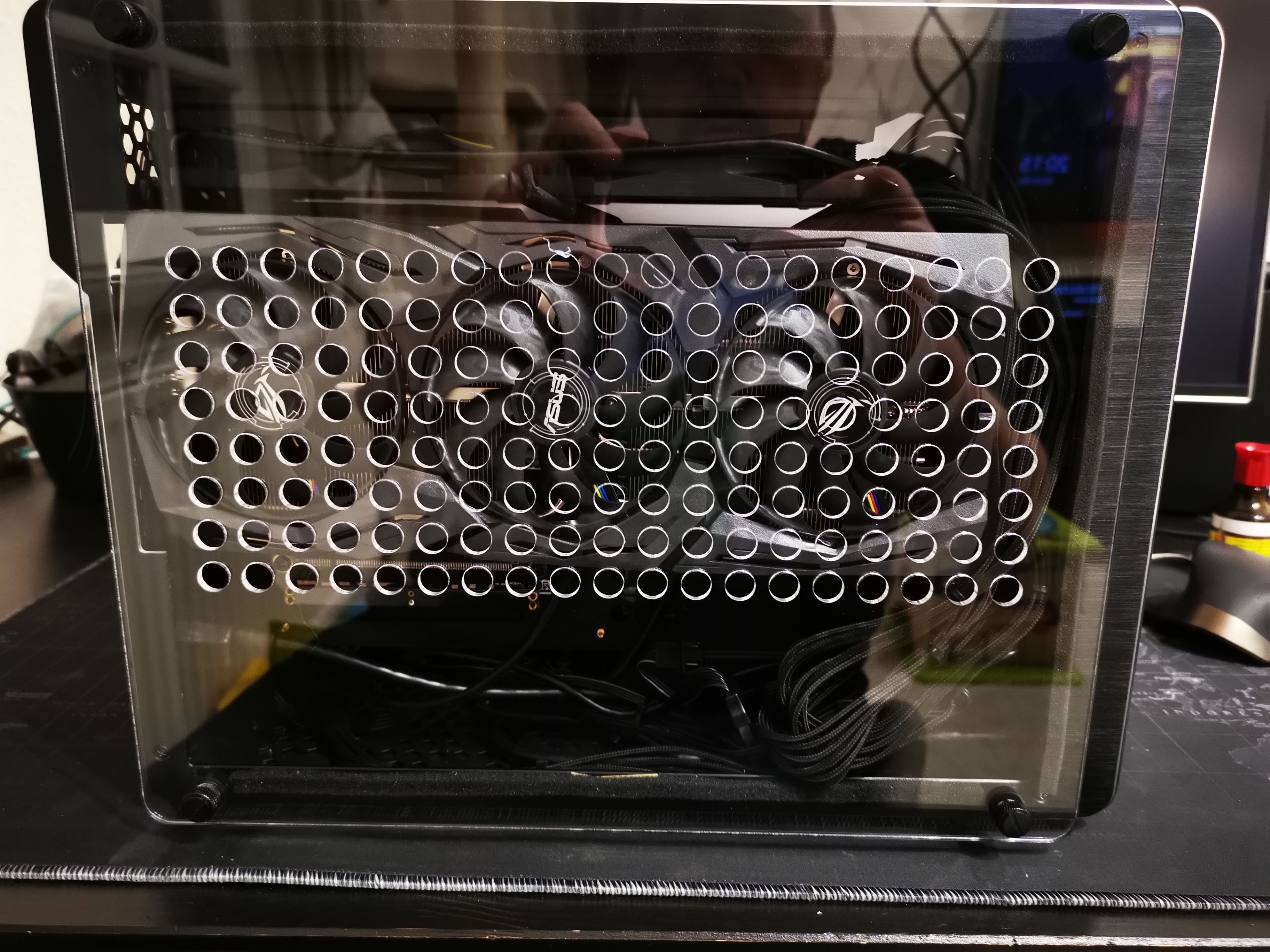

So, Plexiglas ist heute schon angekommen. So nun die fast finale Erweiterung:
IMG_20190319_201604.jpg IMG_20190319_201636.jpg
Einzig die Abstandshalterzylinder werden morgen noch gedreht.

Ich teste mal die Temperaturen....
Ergänzung ()

OK, nach 10 Minuten Furmark läuft die Strix 2080 nicht über 77°C .... schon sehr gut - ich denke aber ich habe noch Wärmestau im Gehäuse und müsste die AIO-CPU-Lüfter höher drehen lassen.... dann fällt die Temperatur der Karte innerhalb von 2 Minuten auf etwa 71°C.
Oder ich muss von unten mehr Frischluft zuführen, da sitzt aktuell noch kein Lüfter....

Was meint ihr dazu?

Zuletzt bearbeitet:

***

Ensign
Dabei seit
Dez. 2018
Beiträge
200
die Original Aluseitenteile von Caseking sind da.

die Teile sehen gut aus. schön verarbeitet. mir ist als erstes aufgefallen, dass die beschreibung bei Caseking falsch war. die Seitenteile werden nicht auf die abstandshalter montiert, sondern direkt am gehäuse festgeschraubt. passende schrauben liegen bei. man muss die gummiabdeckungen von den abstandshaltern abziehen, sie abschrauben und dann noch den dünnen rahmen, der mit vier schrauben befestigt ist, abnehmen. die neuen Seitenteile werden mit den mitgelieferten schrauben am gehäuse wieder festgeschraubt. dann sieht das Ophion gehäuse fast wie eine größere versiond des Dan A4 aus. das gehäuse ist jetzt auch noch etwa 25 mm schmaler und man kann es besser transportieren. apropos, wer hier könnte mir eine passende tasche empfehlen?

oh.... fast vergessen. die temps bei der GPU sind nach dem umbau um etwa 10 grad gefallen und die lüfter der GPU laufen nun nur noch mit 27% und nicht wie vorher mit 60%. woohoo :D
man könnte das gehäuse jetzt noch mit schalldemmmatten verkleiden. dann hört man von den lüftern kaum noch was.

beim verpacken der Seitenteile war der klebstoff, der die verpackung zusammenhält, wohl noch nicht trocken. ich durfte den kleber von den Seitenteilen abmachen. jetzt bin ich high. :D
