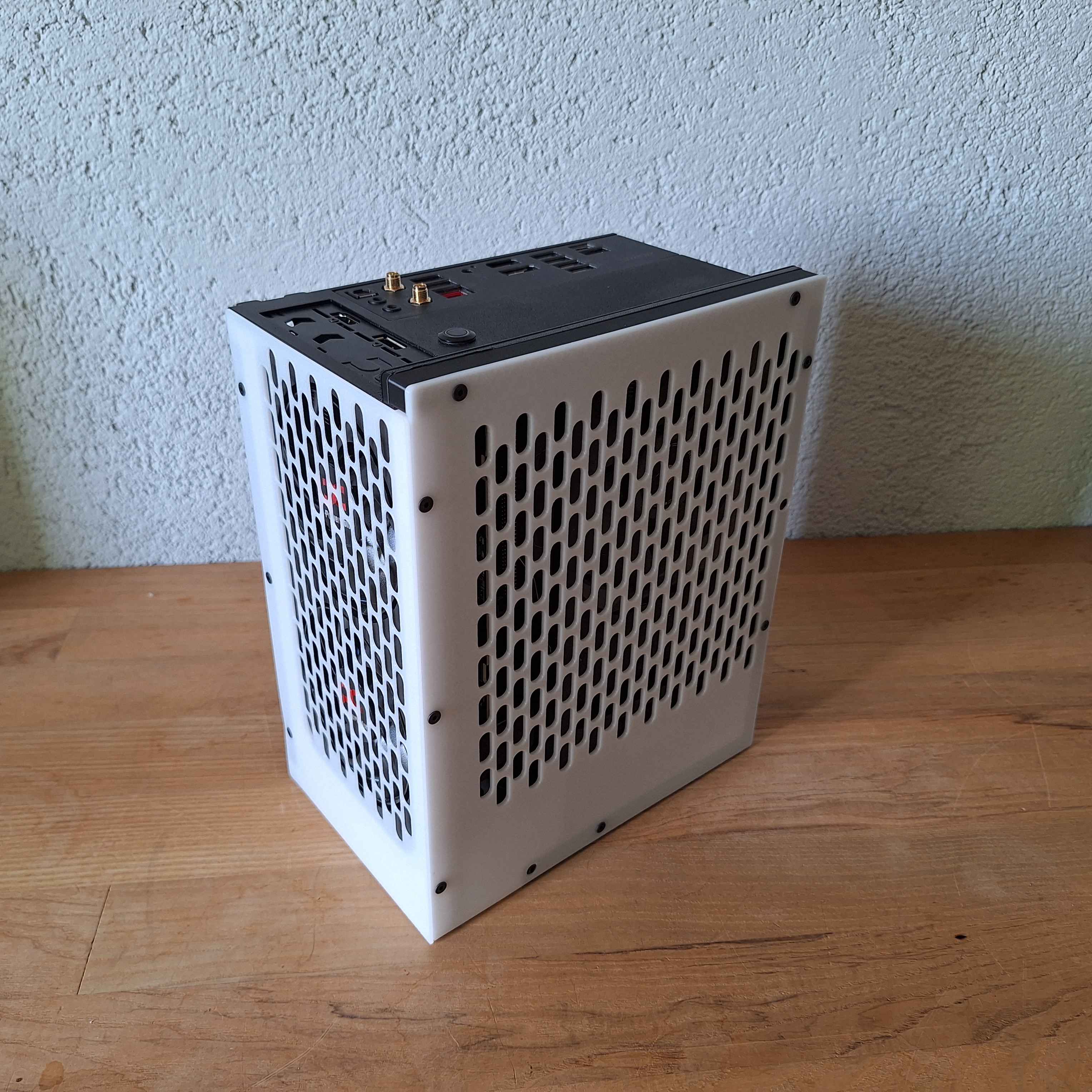

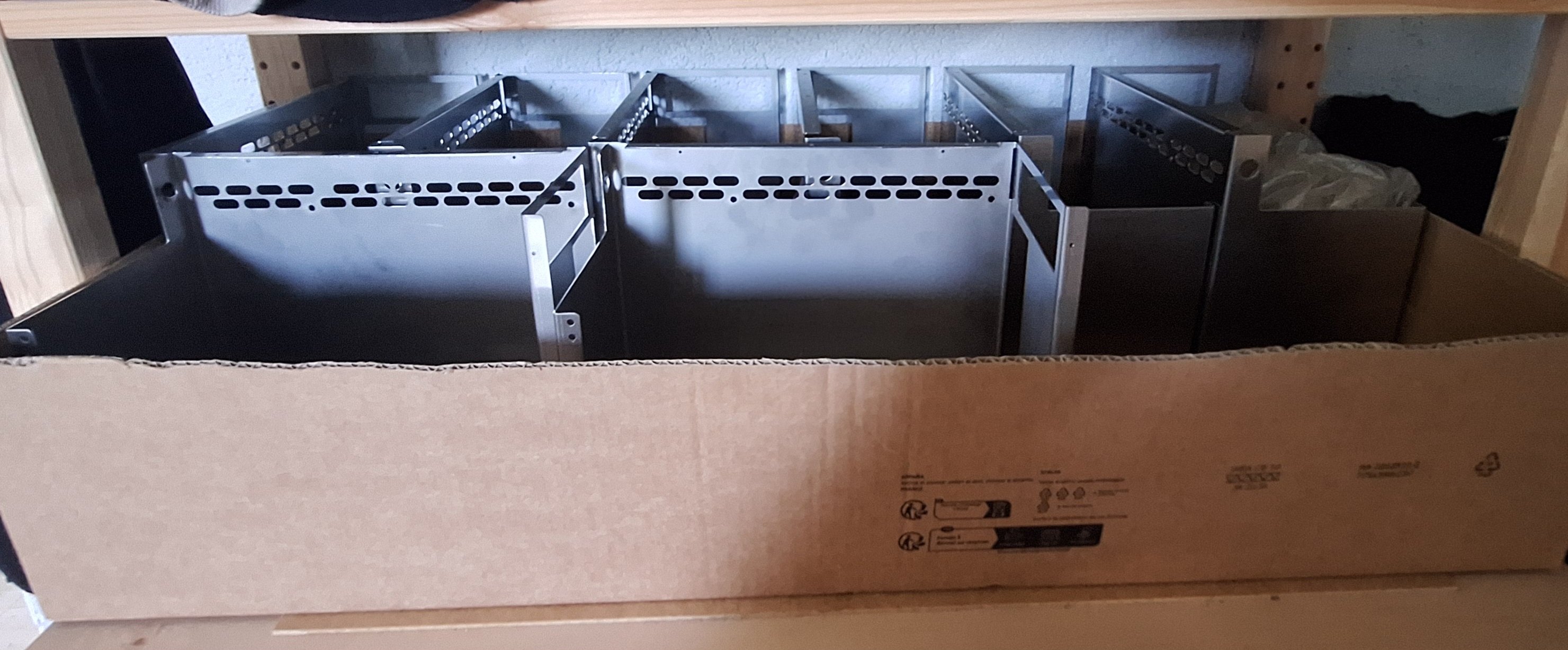

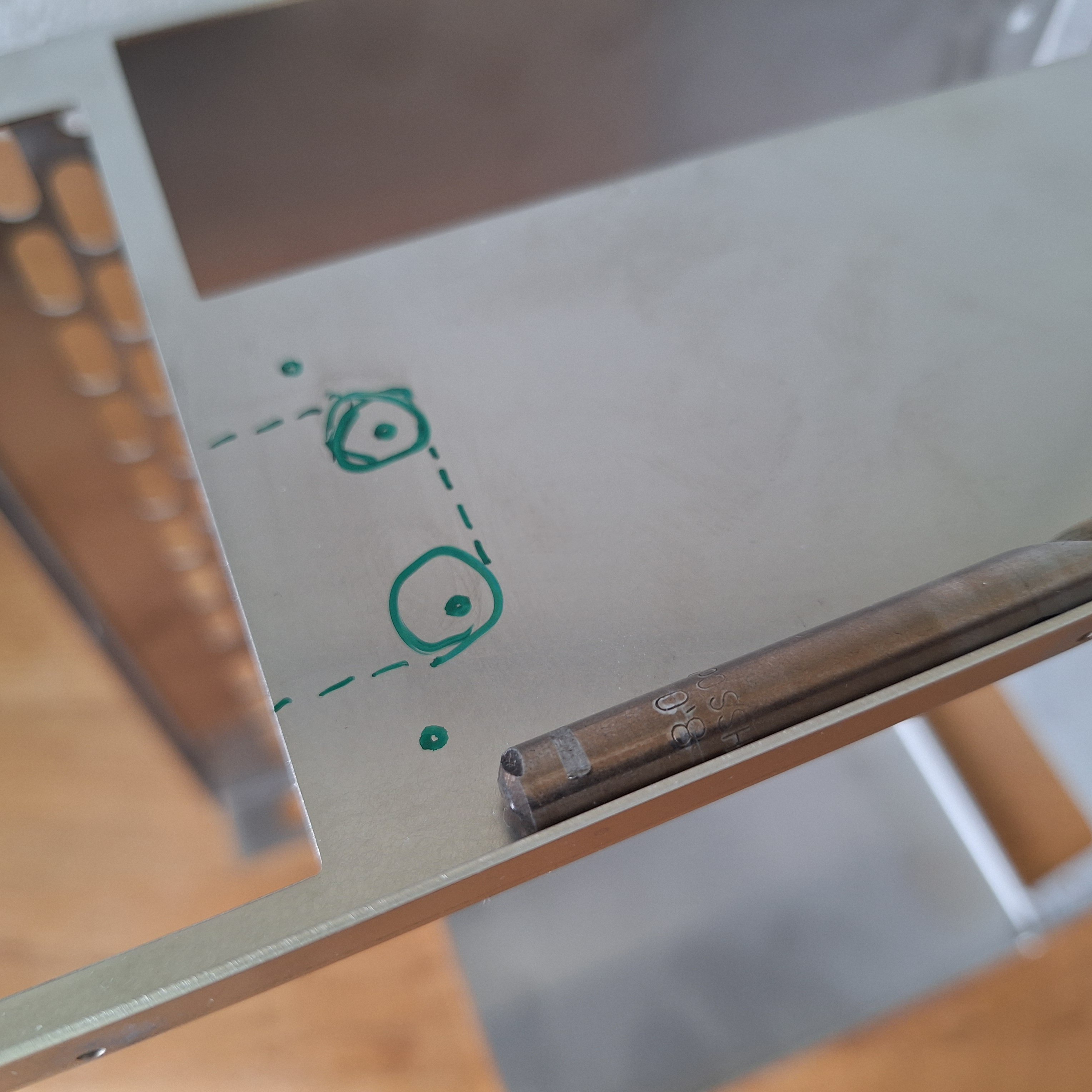

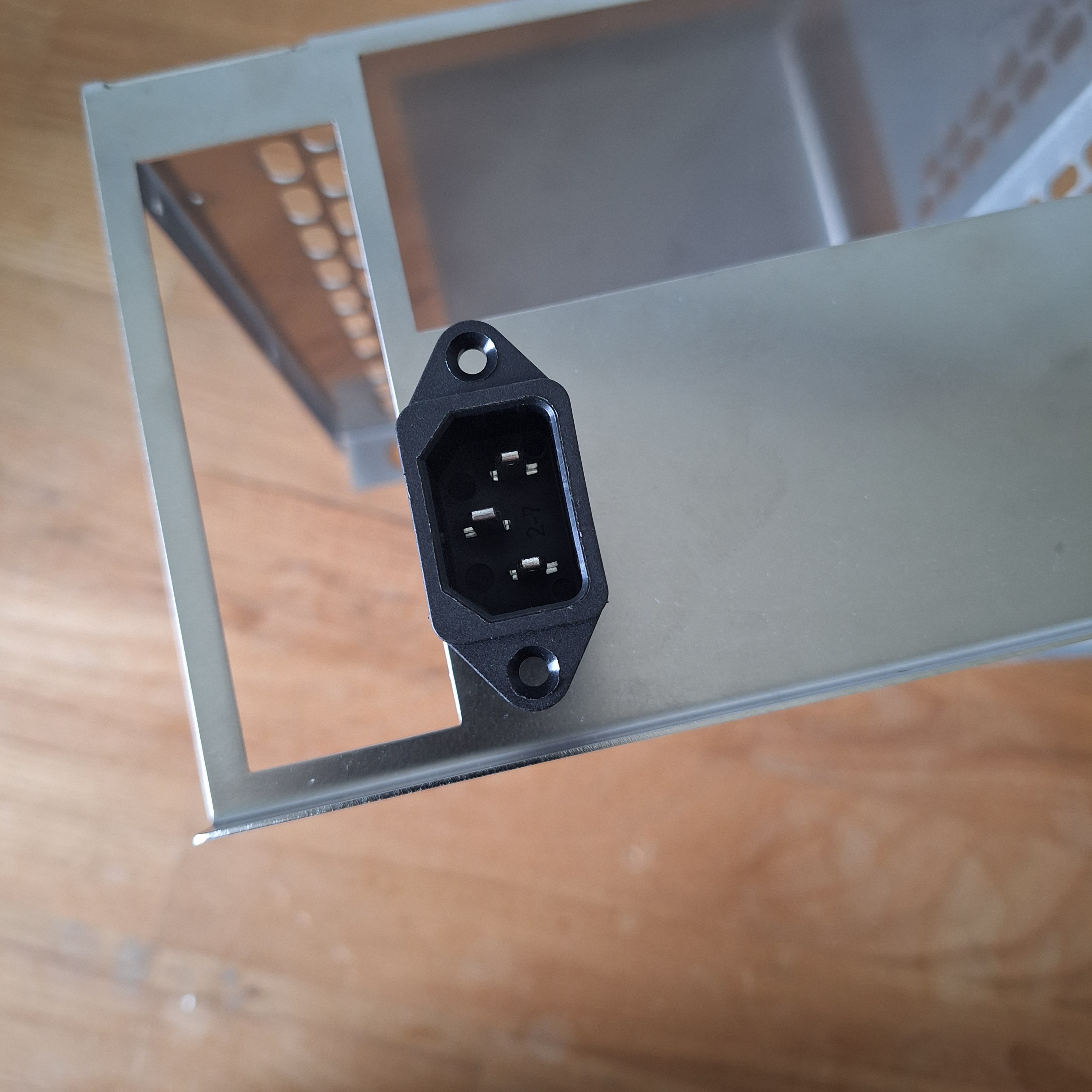

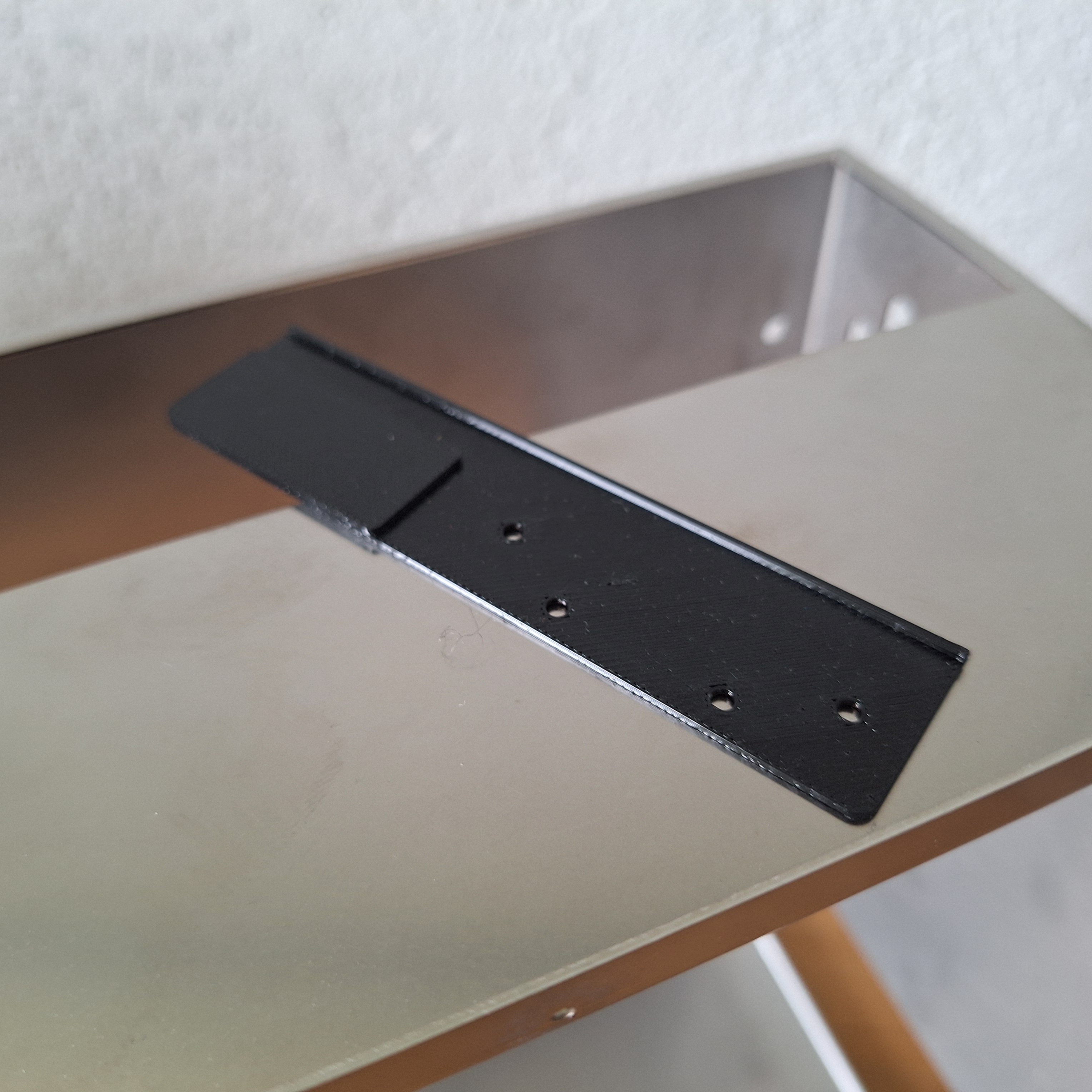

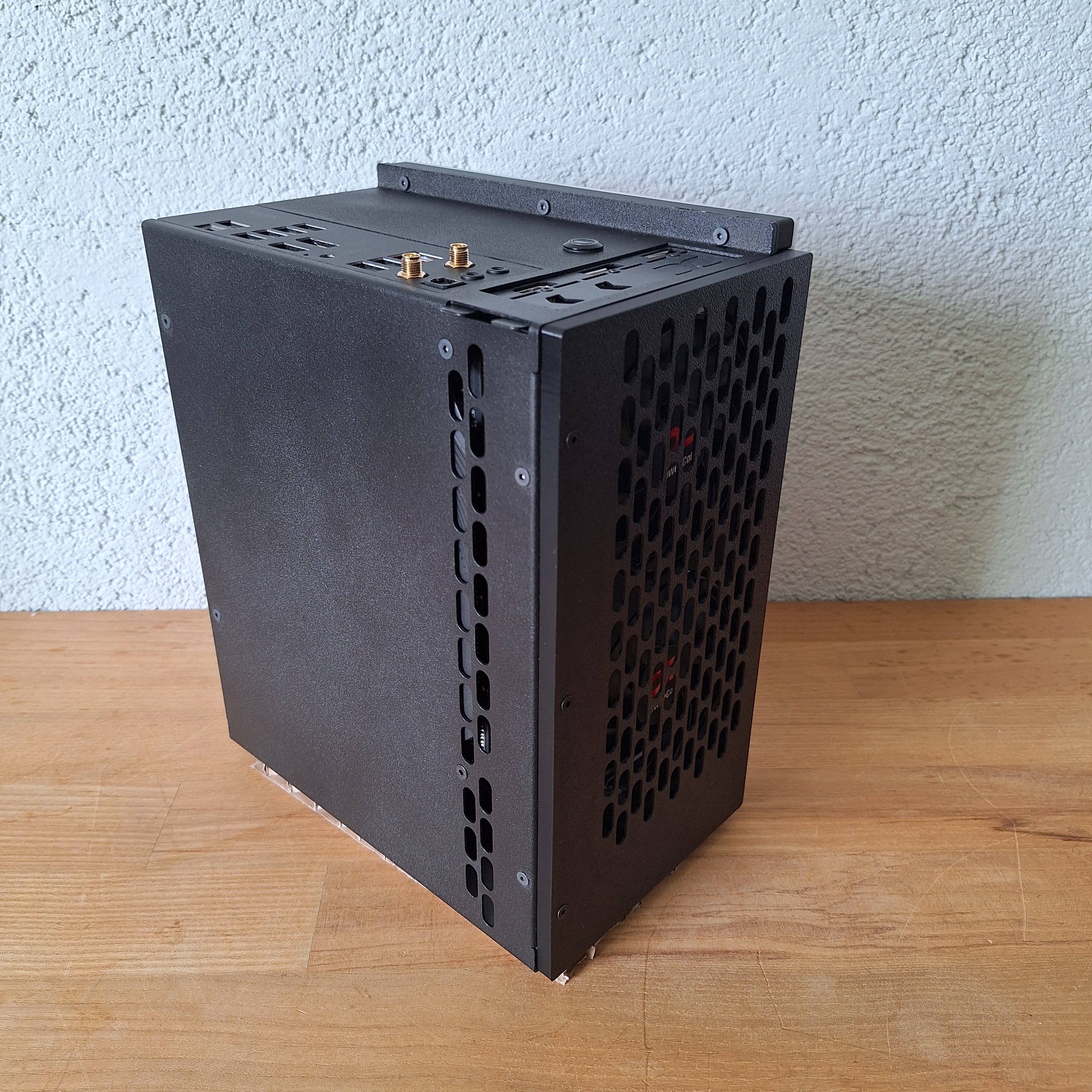

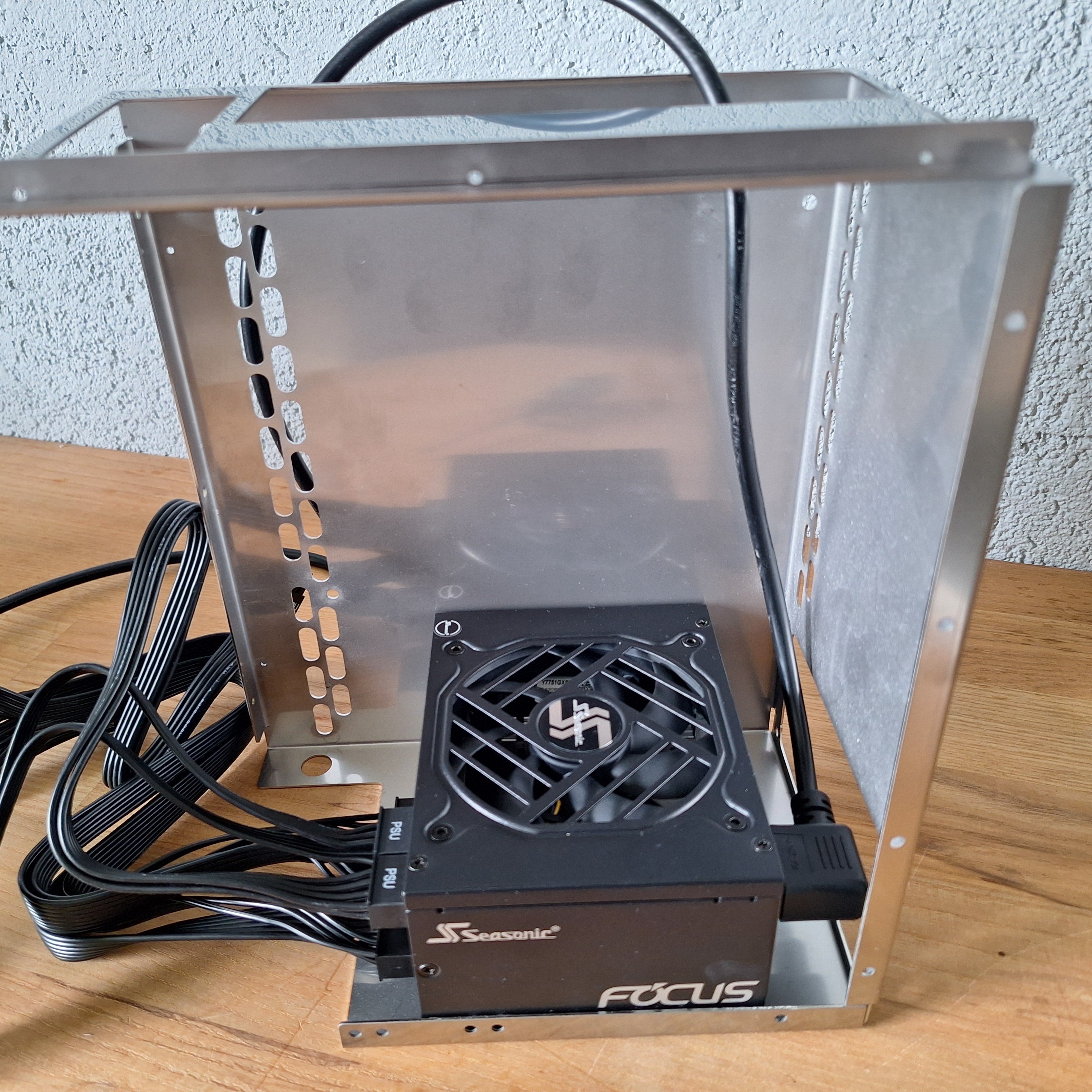

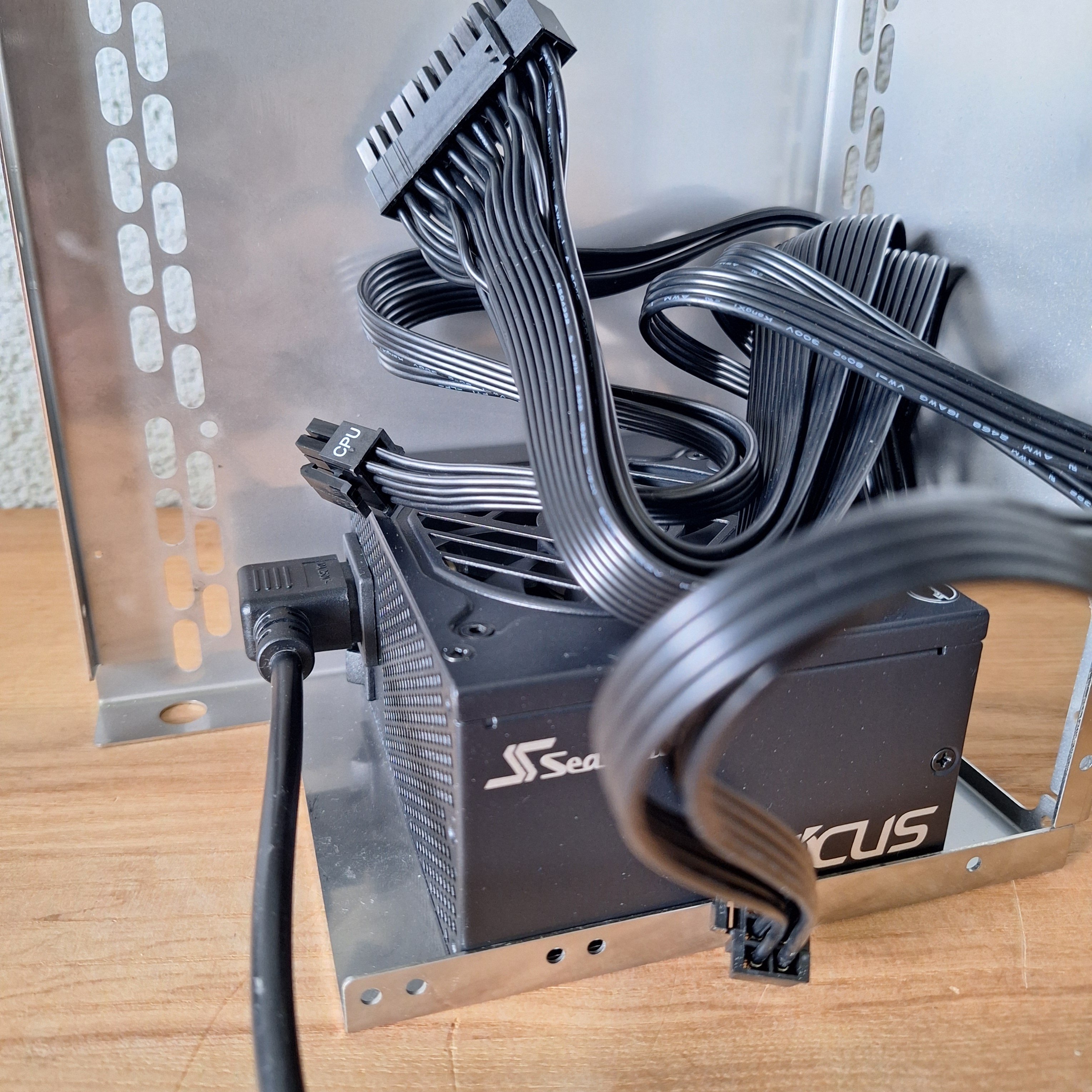

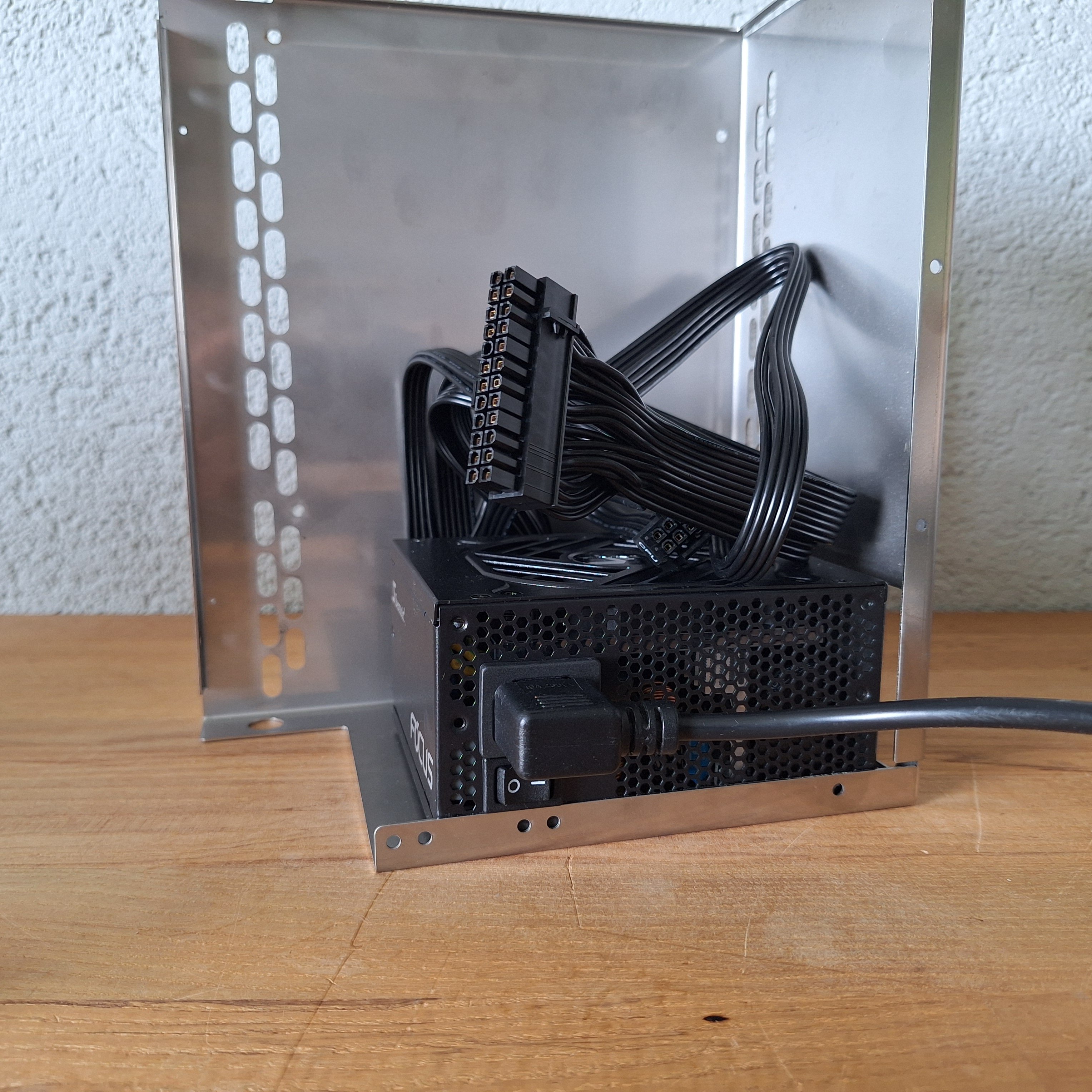

Das SFX-k's sollte das kleinste Gehäuse für SFX-Netzteile werden welches auf "große" CPU-Luftkühler statt Riserkabel setzt. Das Layout hatte ich bereits in diversen 'Dremel-Gehäusen' umgesetzt ... dieses Mal ist die Basis Laser geschnitten und besteht aus 1 mm dicken Edelstahlblech.

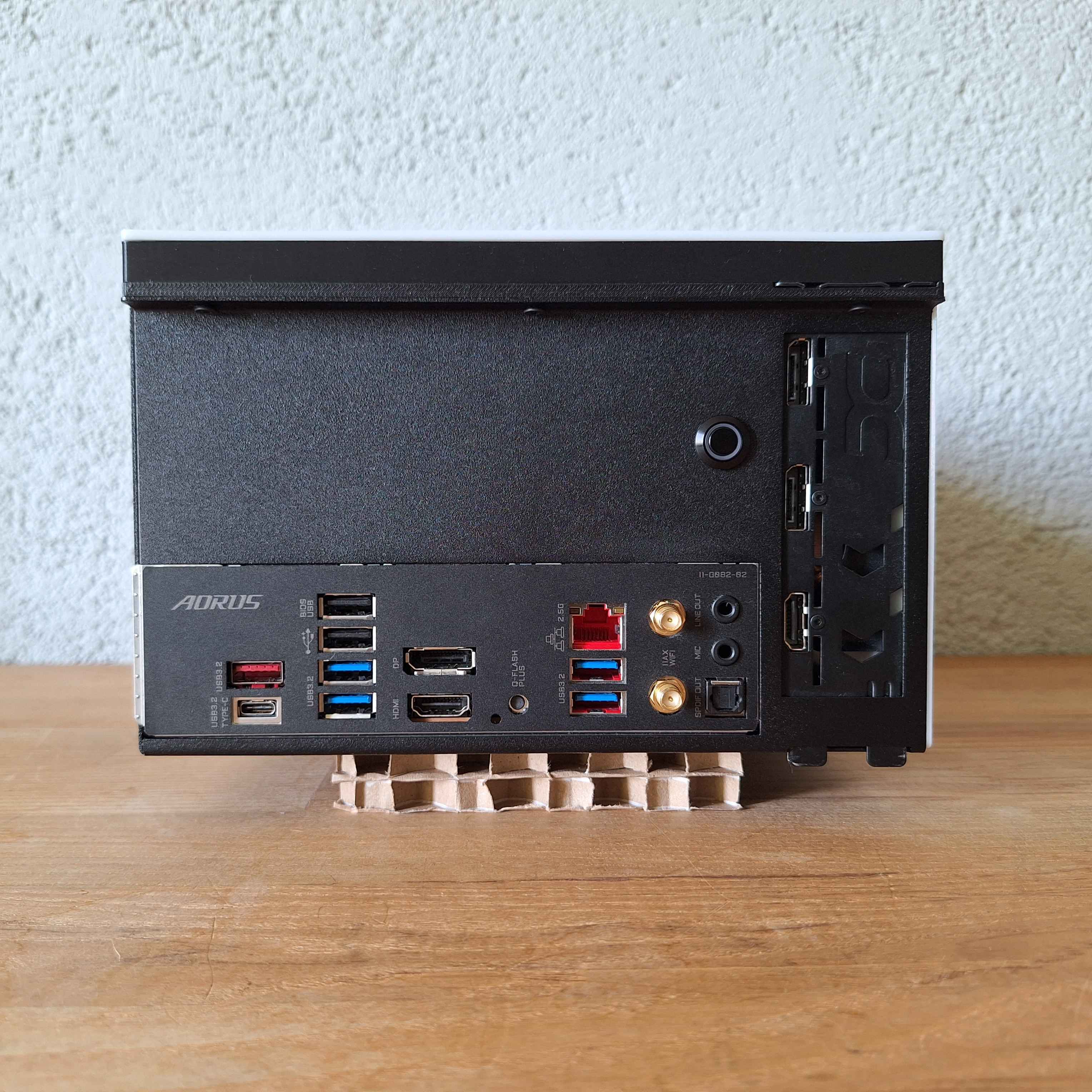

Da das natürlich etwas teurer ist, sollte das SFX-k's erweiterbar sein und damit nicht an Bedeutung verlieren wenn die Grafikkartenhersteller die Maße für die nächste Generation wieder neu auswürfeln. Die Fixpunkte sind gängige Standards wie 'SFX' und 'mini-ITX' ... eine Grafikkarte ist nicht beschränkt in Höhe, Dicke oder Länge d.h. es eignet sich auch gut als "Benchtable" für Grafikkarten.
...

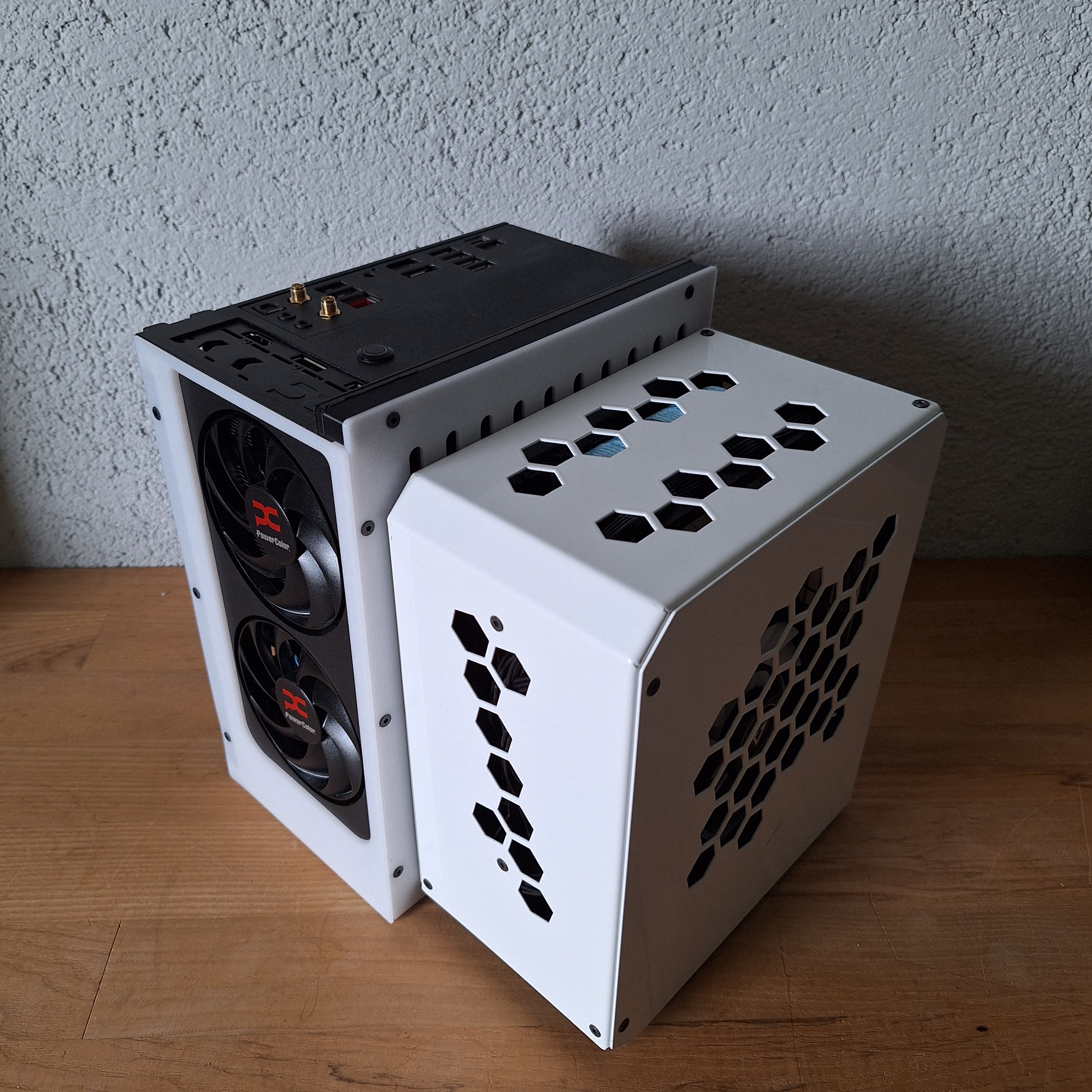

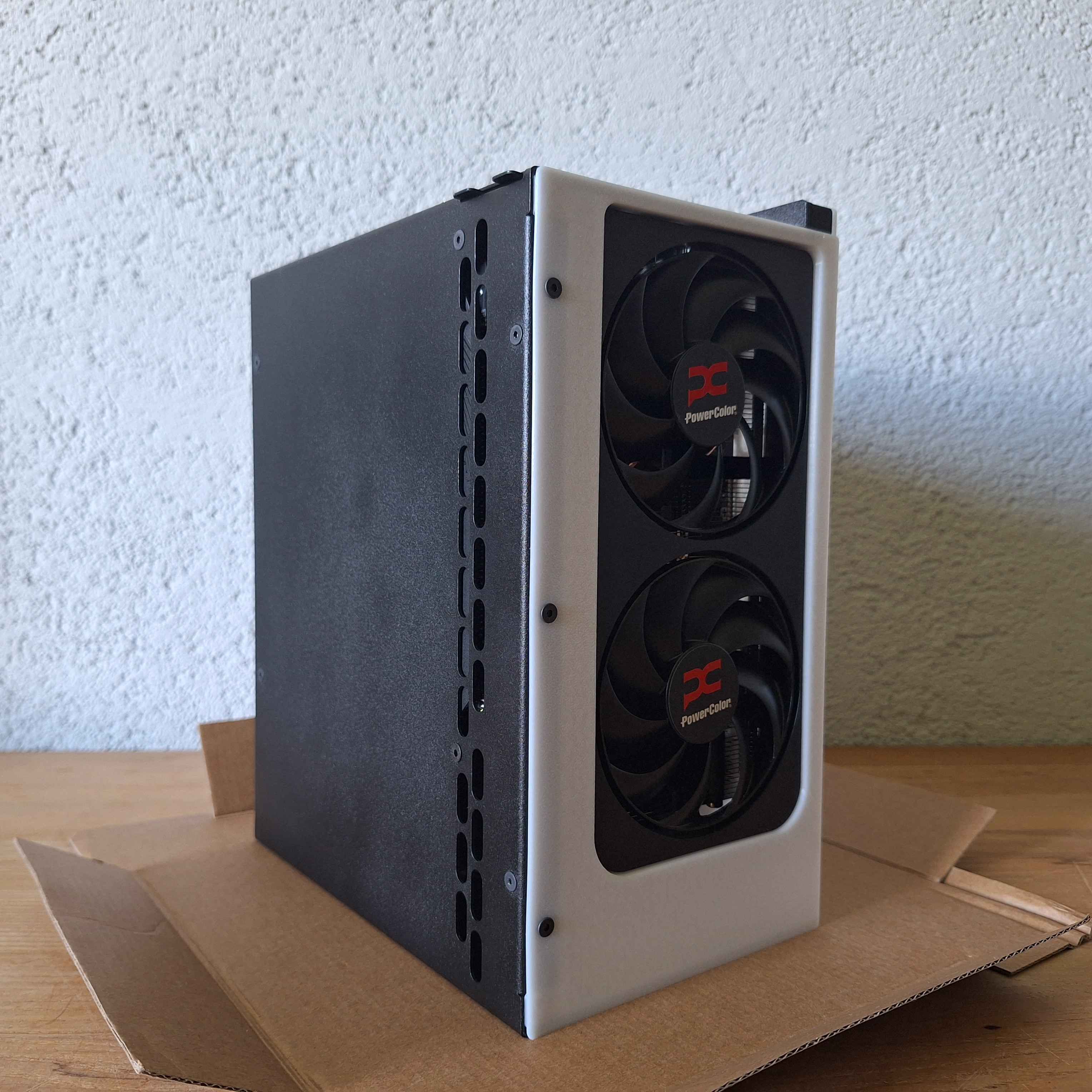

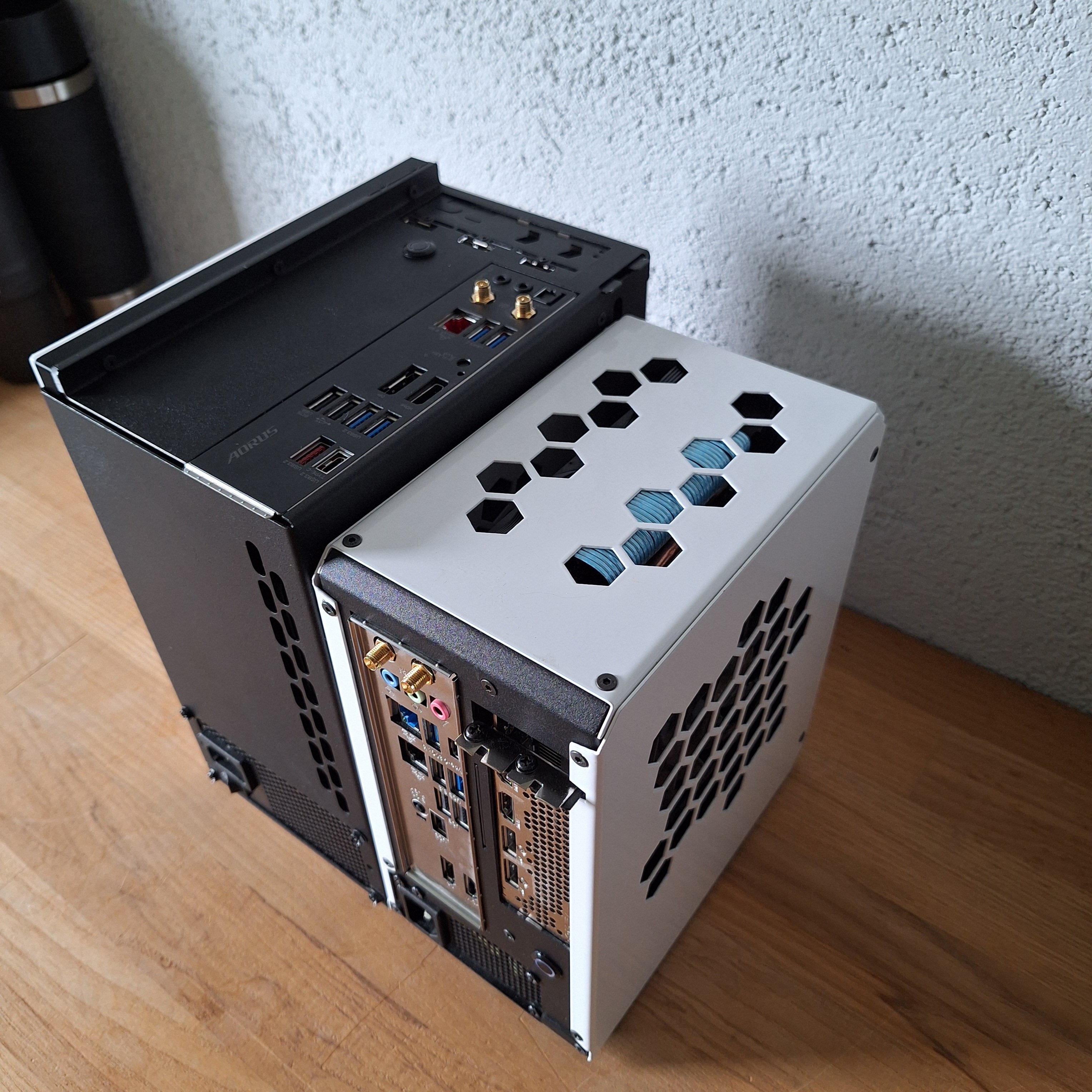

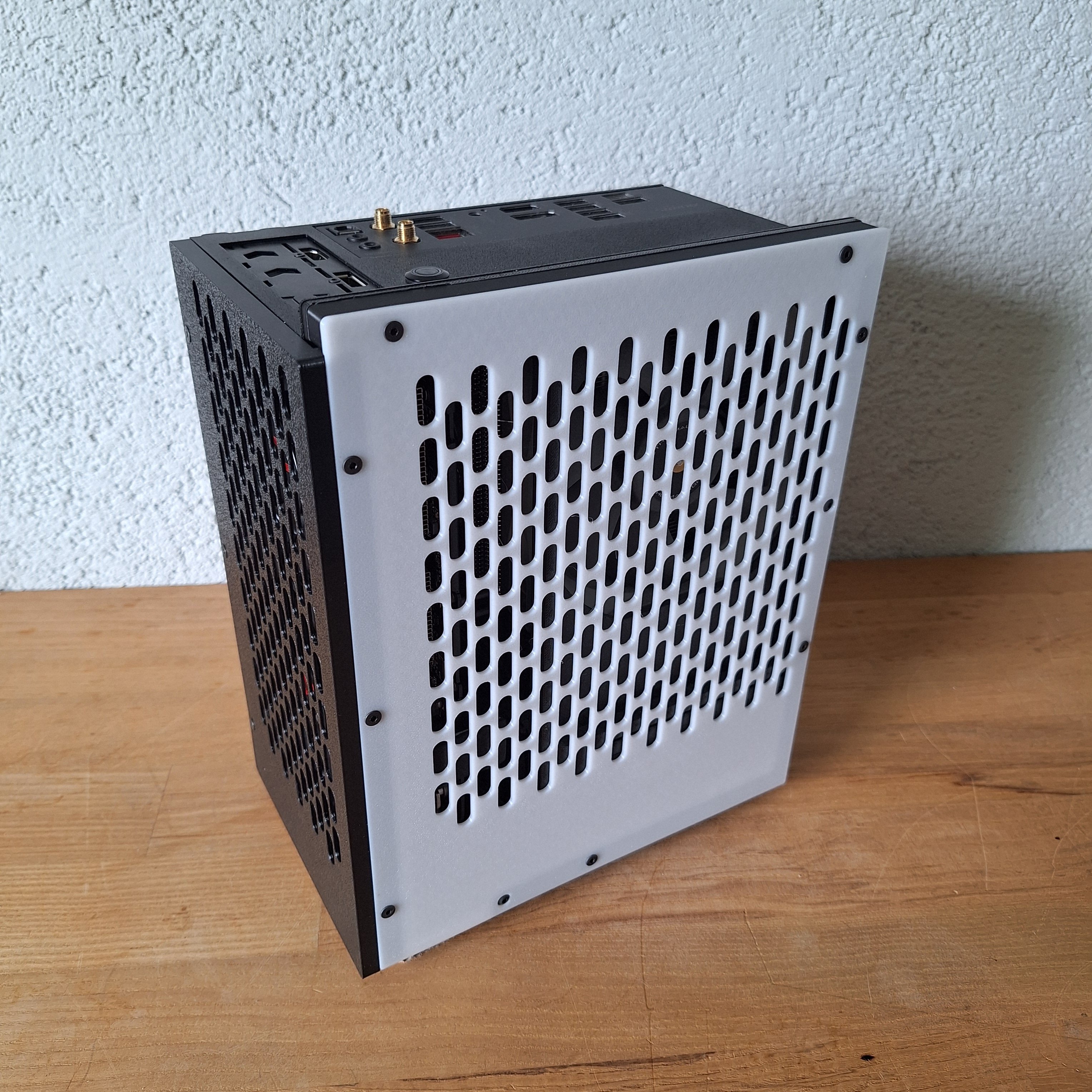

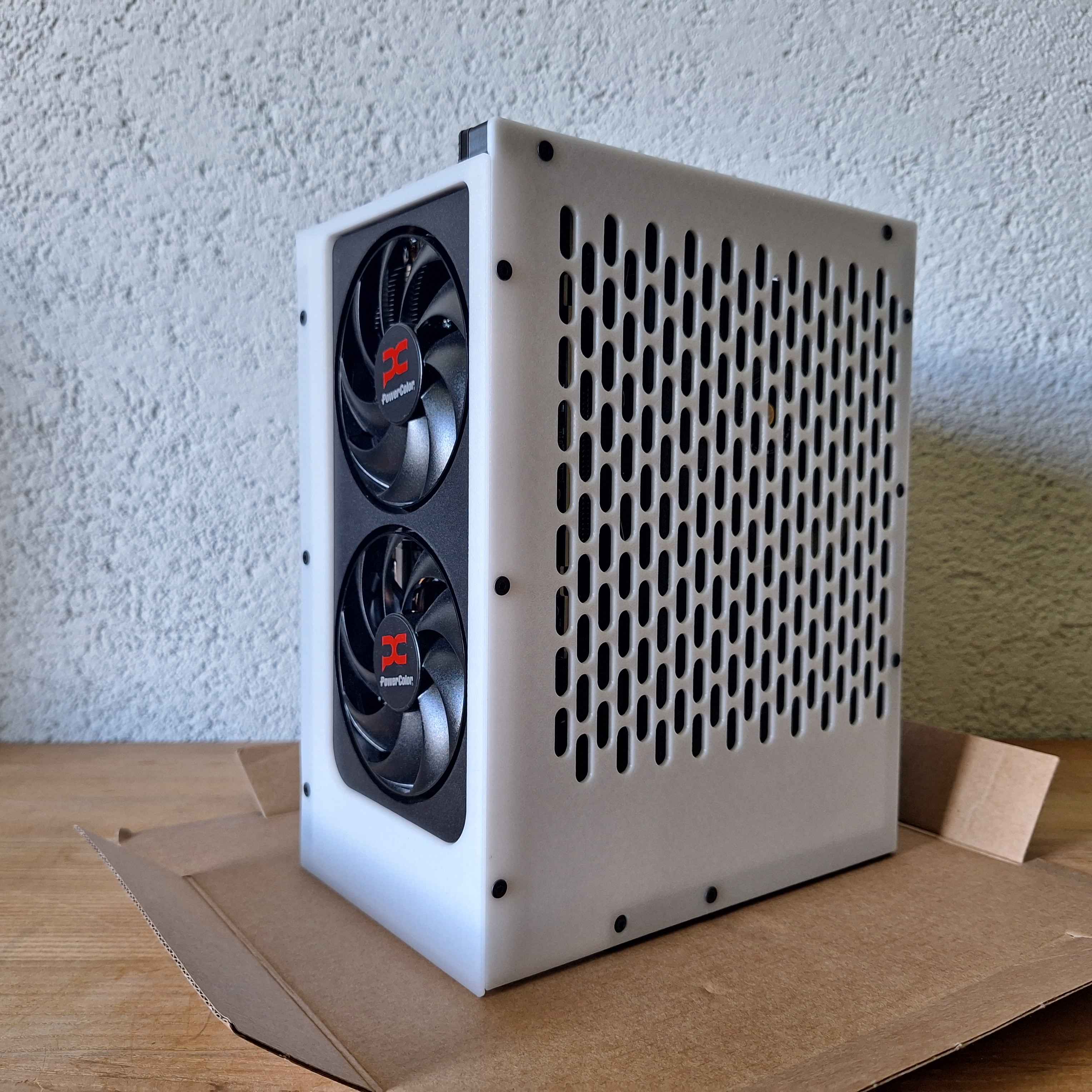

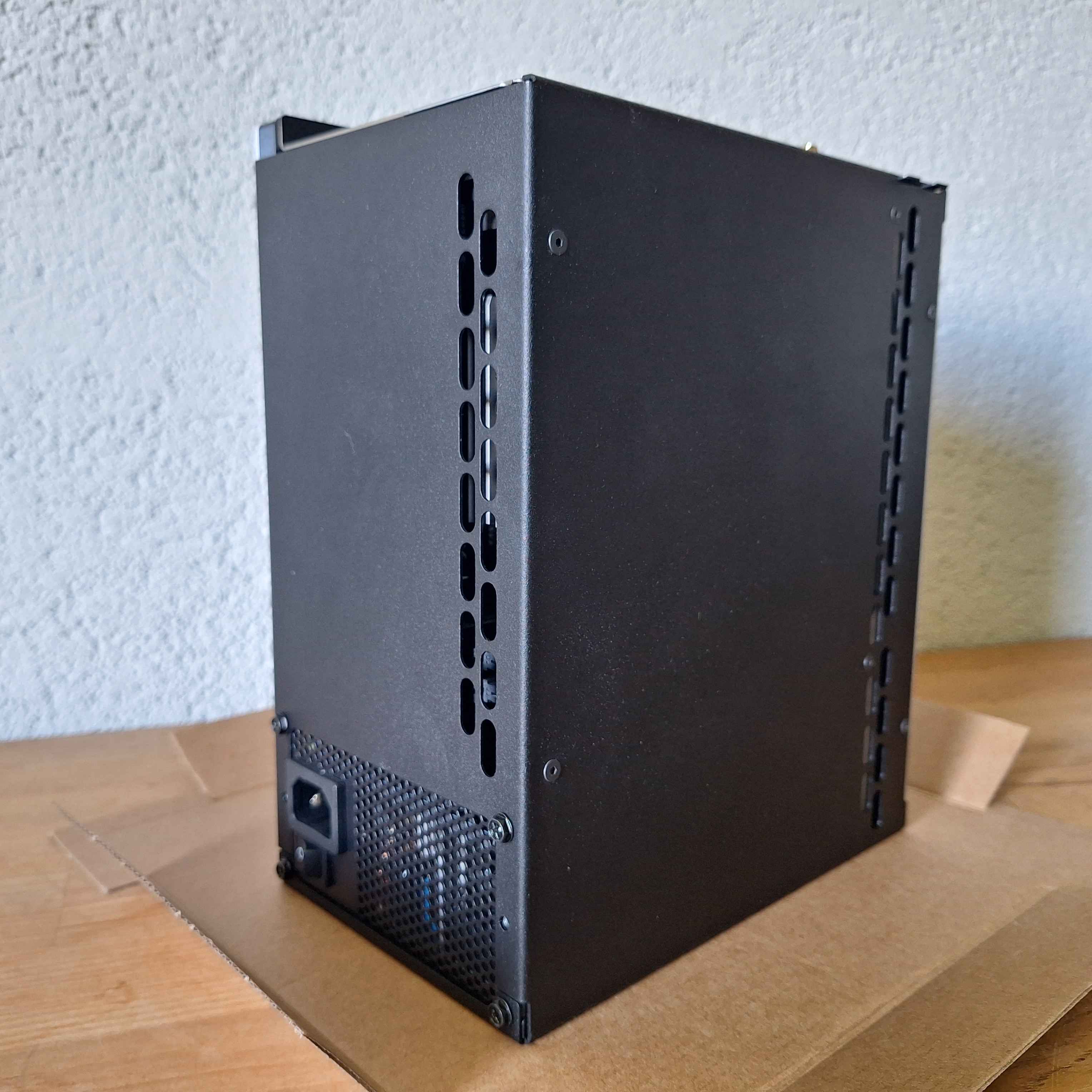

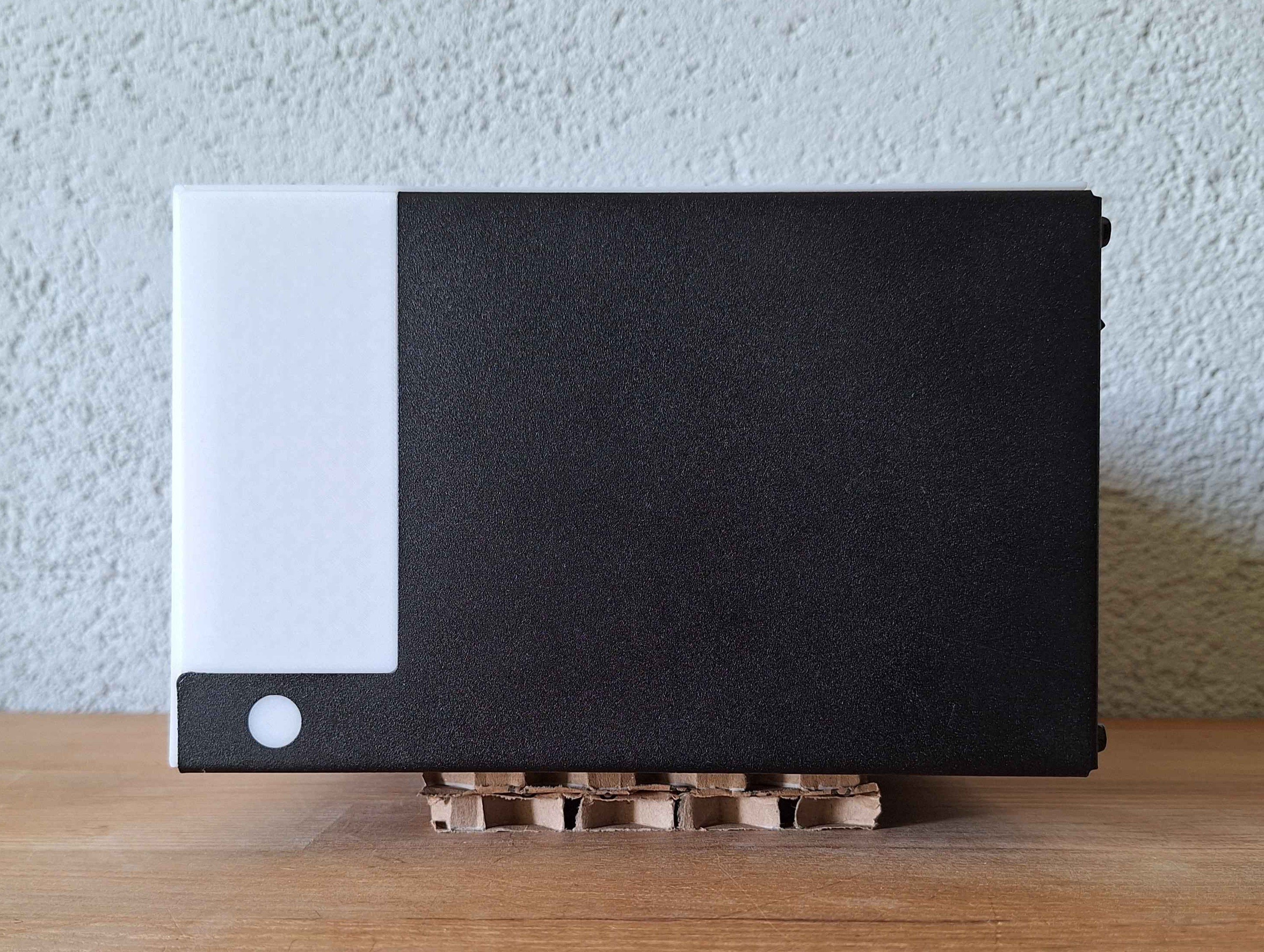

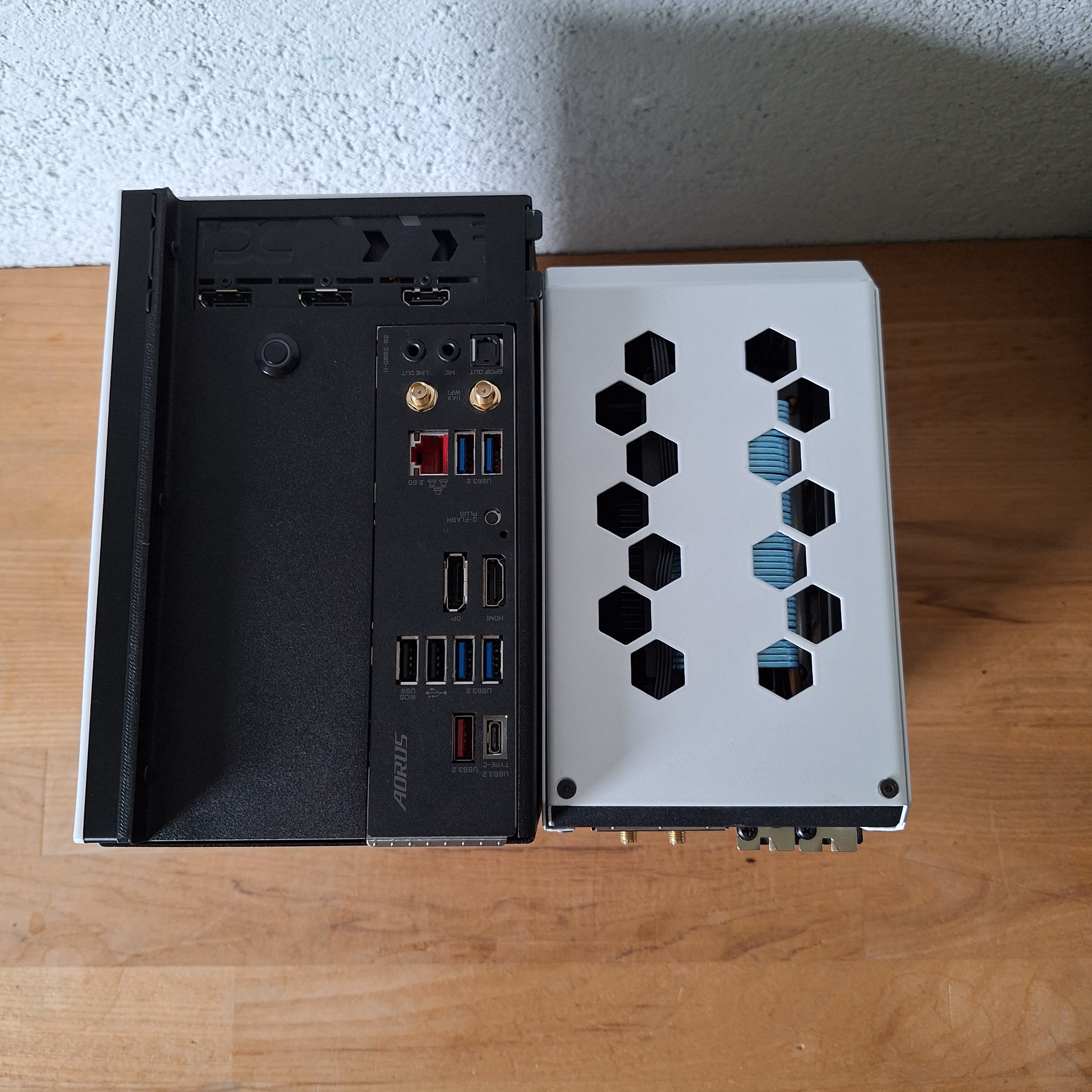

Meine 9060XT Reaper findet innerhalb der 130×204×234 mm (6.44L) Platz für die 9070XT Reaper eines Kollegen musste es auf 130×204×296 mm (7.85L) verlängert werden:

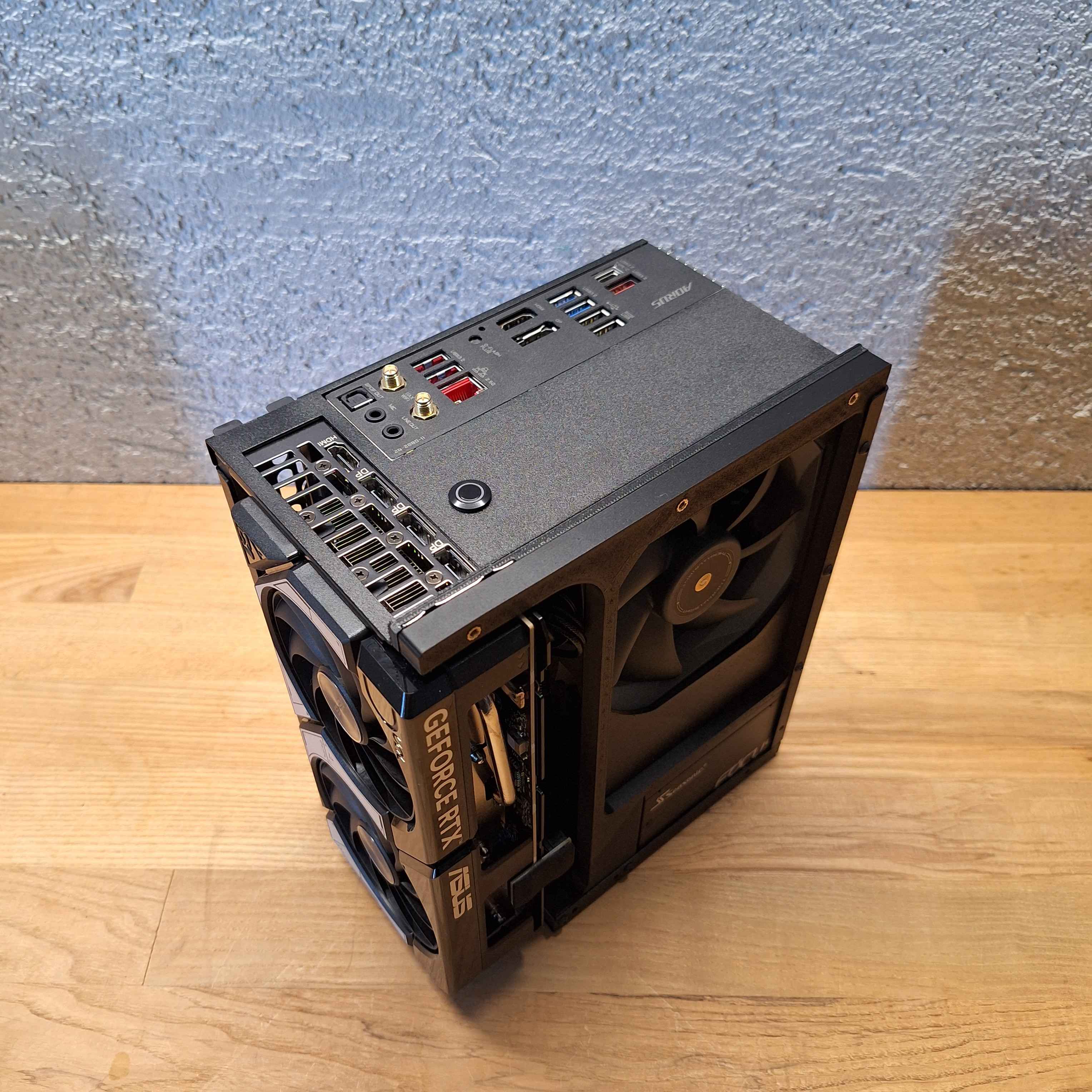

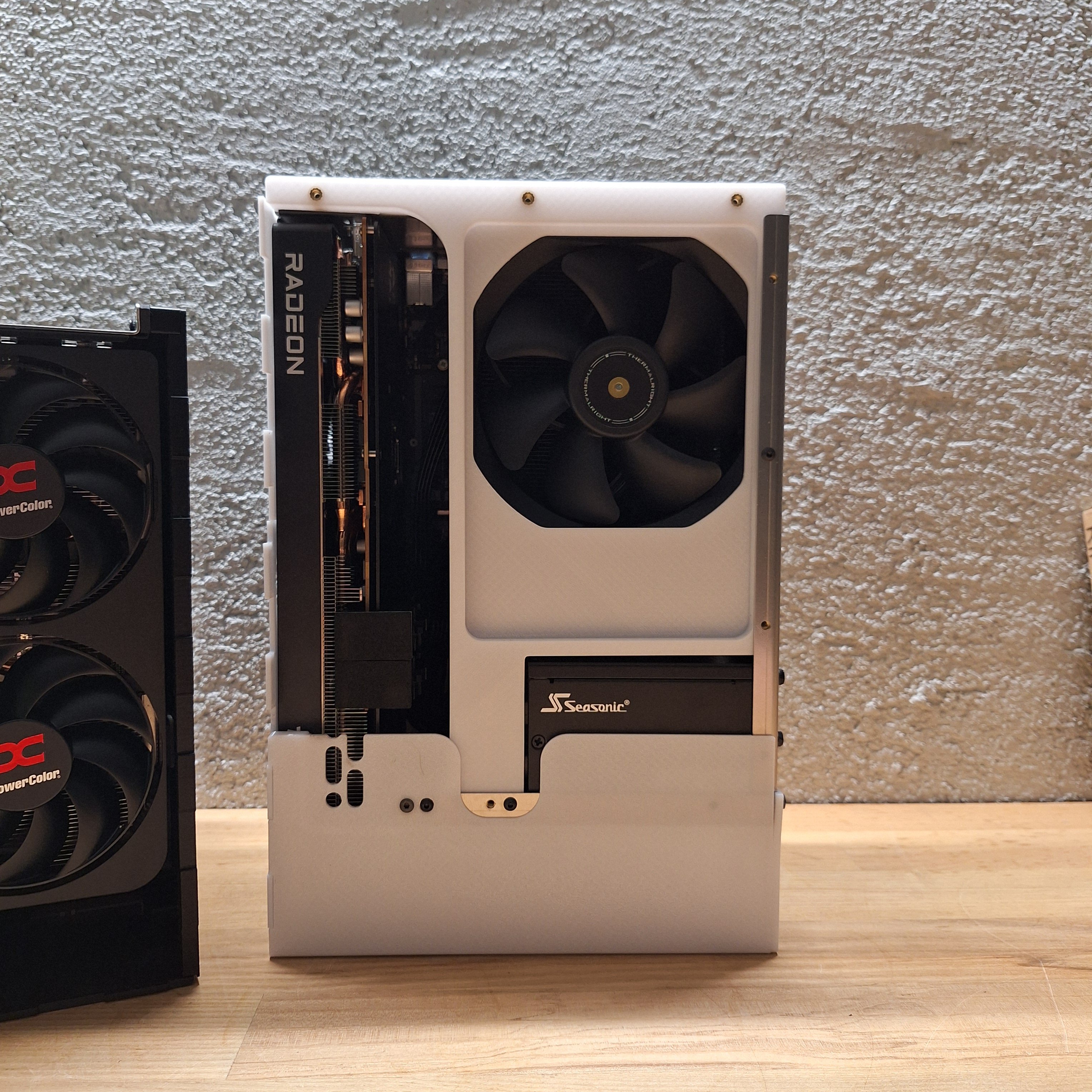

Das letzte Bild ist eine 5060 Ti Dual von ASUS ... höher als die Reaper und auch mehr als Dual-Slot. (Ließe sich genauso verpacken sah mir dafür in den letzten Monaten aber offen einfach zu gut aus
)

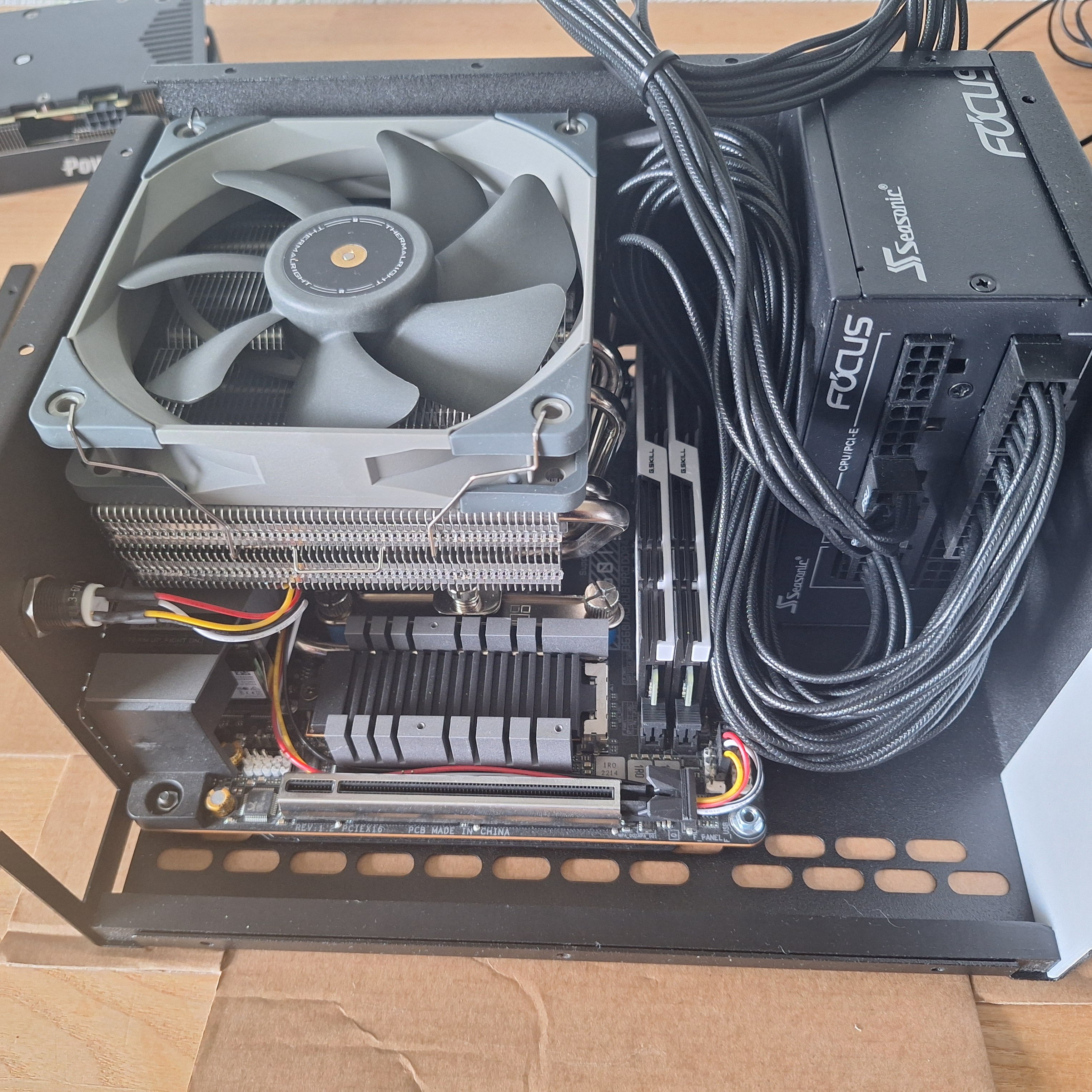

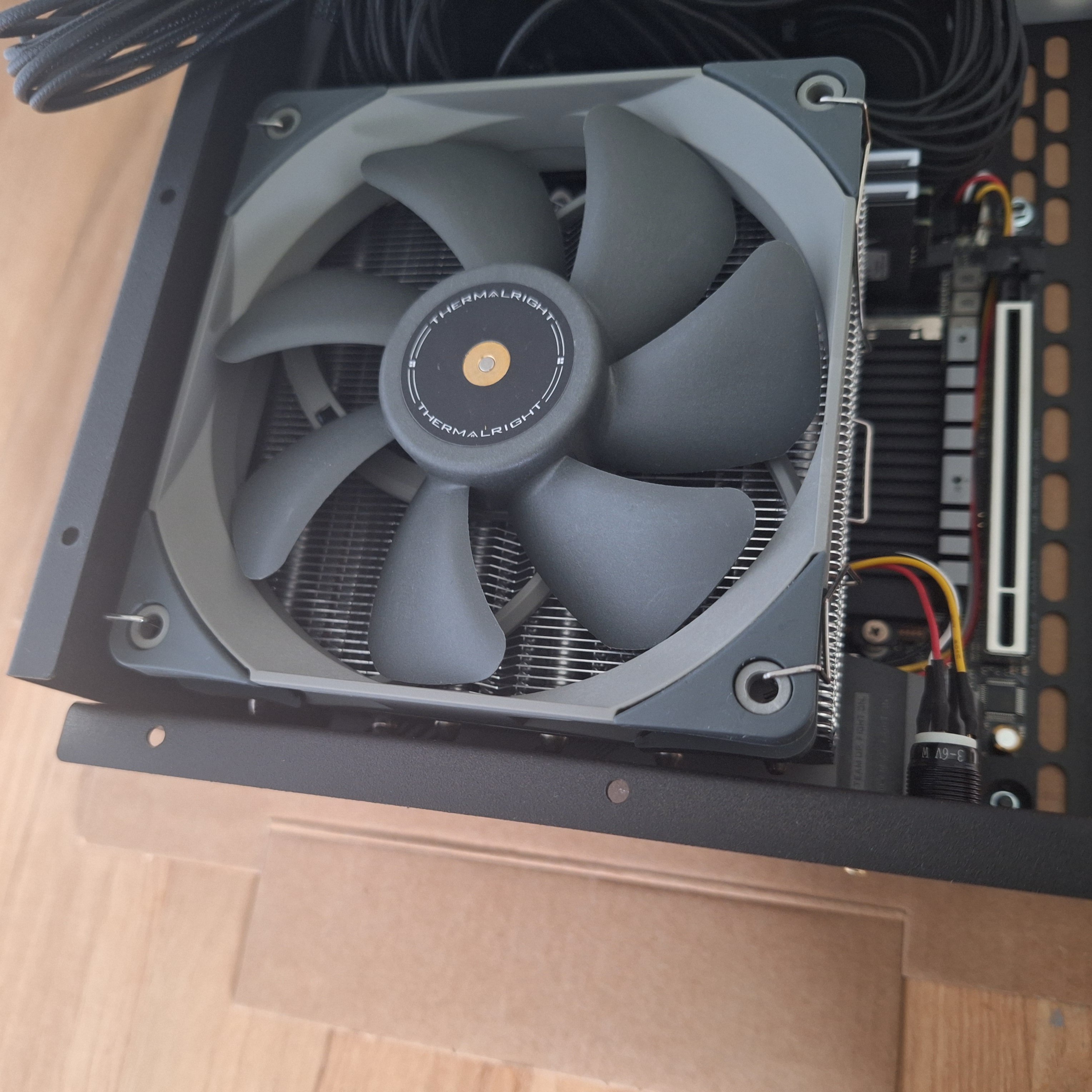

Als Kühler hatte ich bisher nur den SI-100 von Thermalright verwendet. Passt perfekt und ist SEHR Preiswert (27€), kühlt das gesamte Board gut mit, es gibt reichlich Auswahl an 120 mm Lüftern und er lässt mehr als genug Abstand (~ 10 mm) zum Cover was Turbulenzen vermeidet.
Da das natürlich etwas teurer ist, sollte das SFX-k's erweiterbar sein und damit nicht an Bedeutung verlieren wenn die Grafikkartenhersteller die Maße für die nächste Generation wieder neu auswürfeln. Die Fixpunkte sind gängige Standards wie 'SFX' und 'mini-ITX' ... eine Grafikkarte ist nicht beschränkt in Höhe, Dicke oder Länge d.h. es eignet sich auch gut als "Benchtable" für Grafikkarten.
...
Meine 9060XT Reaper findet innerhalb der 130×204×234 mm (6.44L) Platz für die 9070XT Reaper eines Kollegen musste es auf 130×204×296 mm (7.85L) verlängert werden:
Das letzte Bild ist eine 5060 Ti Dual von ASUS ... höher als die Reaper und auch mehr als Dual-Slot. (Ließe sich genauso verpacken sah mir dafür in den letzten Monaten aber offen einfach zu gut aus
)Als Kühler hatte ich bisher nur den SI-100 von Thermalright verwendet. Passt perfekt und ist SEHR Preiswert (27€), kühlt das gesamte Board gut mit, es gibt reichlich Auswahl an 120 mm Lüftern und er lässt mehr als genug Abstand (~ 10 mm) zum Cover was Turbulenzen vermeidet.
