Projekt Thermaltake Core X71 WaKü-Case Mod

Dabei seit
Apr. 2007
Beiträge
675
#1
So liebe CB-Gemeinde,

ich bin gerade dabei mir mein Neues System aufzubauen und stelle damit mal mein Project vor.

Gleich aber zum Anfang: Ich habe es nicht direkt so mit dem schreiben, also erstmal nicht Böse nehmen (wird überarbeitet)


Einleitung
Hardware Komponenten
Wasserkühlung Komponenten
Aktueller Status
Planungsphase
Aufbau


Einleitung:

Geplant war ein System welches sowohl Kühl, Leistungsstark und trotzdem Extrem leise ist. Daher wird dieser über Getrennte kreisläufe für die CPU und Grafikkarte verfügen.


Zur Grundhardware:

CPU - Intel Core i7-6850k
Mainboard - ASUS ROG Strix X99 Gaming
Speicher - 32GB DDR4-3000 GeiL Dragon Full White Edition
Grafikkarte - 2x GeForce GTX 1080 FE
Festplatten - Samsung 960 EVO 250 GB (System) sowie 2x Samsung 840 Pro (Daten)
Gehäuse - Thermaltake Core X71 + MODS
Netzteil - Straight Power 10 600W CM


Wasserkühlung Komponenten:

CPU - AquaComputer Cuplex Kryos Next VISION
Mainboard - ??? (Bisher ausgelassen)
Grafikkarte - EK-FC1080 GTX - Nickel
Pumpe - 2x EK-DDC 3.2 mit Alphacool Cape Corp Coolplex HF Metall 15 Deep Black + Überdruckventil
Durchflusssensor - Aquacomputer "High Flow USB" + Durchflusssensor High Flow

Radiatoren:

Alphacool NexXxoS ST30 Full Copper 420mm Radiator - Top
Alphacool NexXxoS ST30 Full Copper 360mm Radiator - Left
Alphacool NexXxoS ST45 Full Copper 420mm Radiator - Front

Lüfter:

3x 140mm Aerocool Dead Silence Black Edition - Top
3x 140mm Noctua NF-P14S Redux 1200 PWM - Front
3x 140mm Fractal Dynamic GP-14 - Left

Lüftersteuerung:

Phobya 4Pin PWM auf 8x 4Pin Splitter
2x Phobya 4Pin PWM auf 3Pin Transformer



Vorbereitung - andere Hardware:

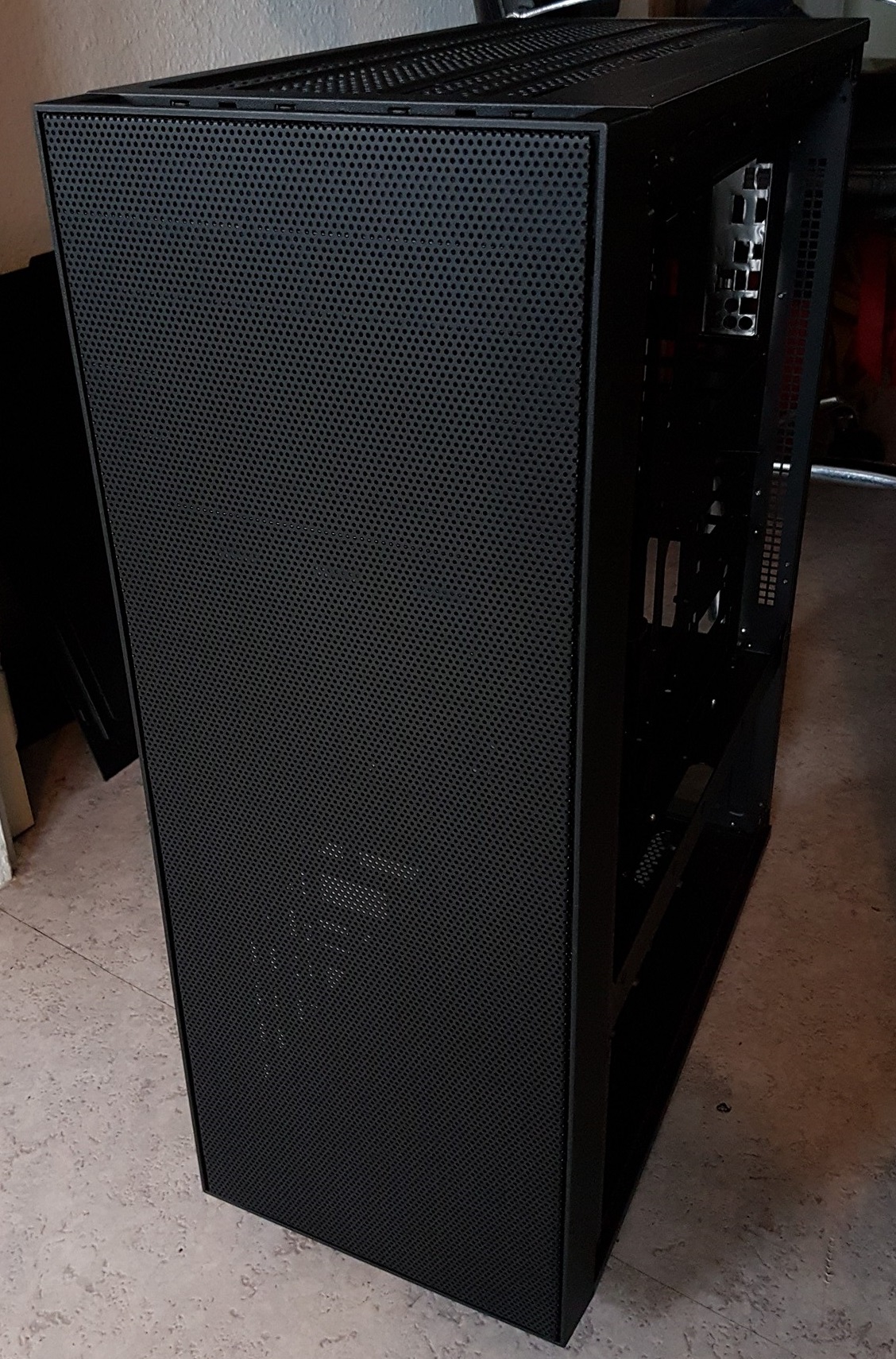

Gehäuse - MOD (Neue Front)

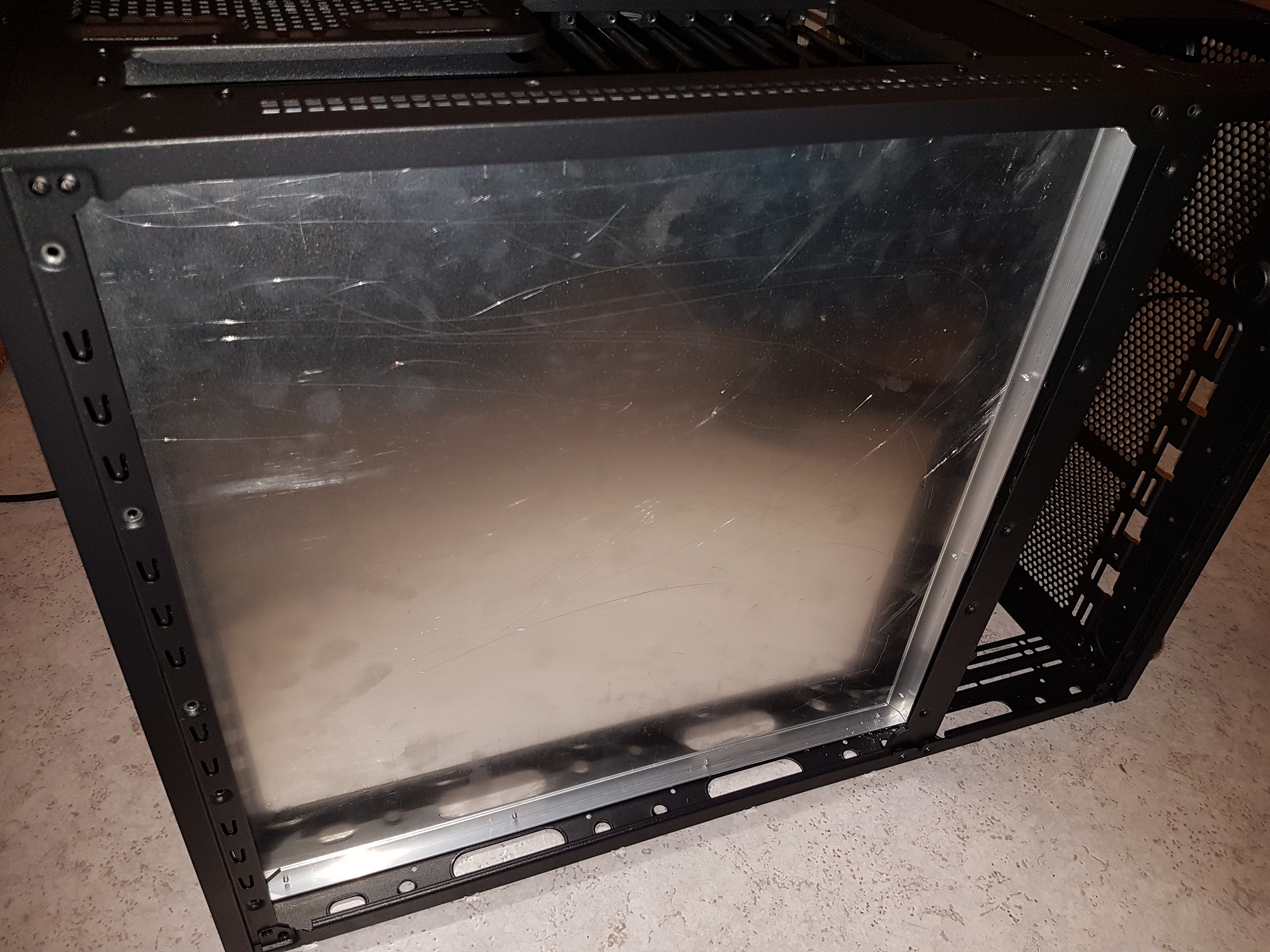

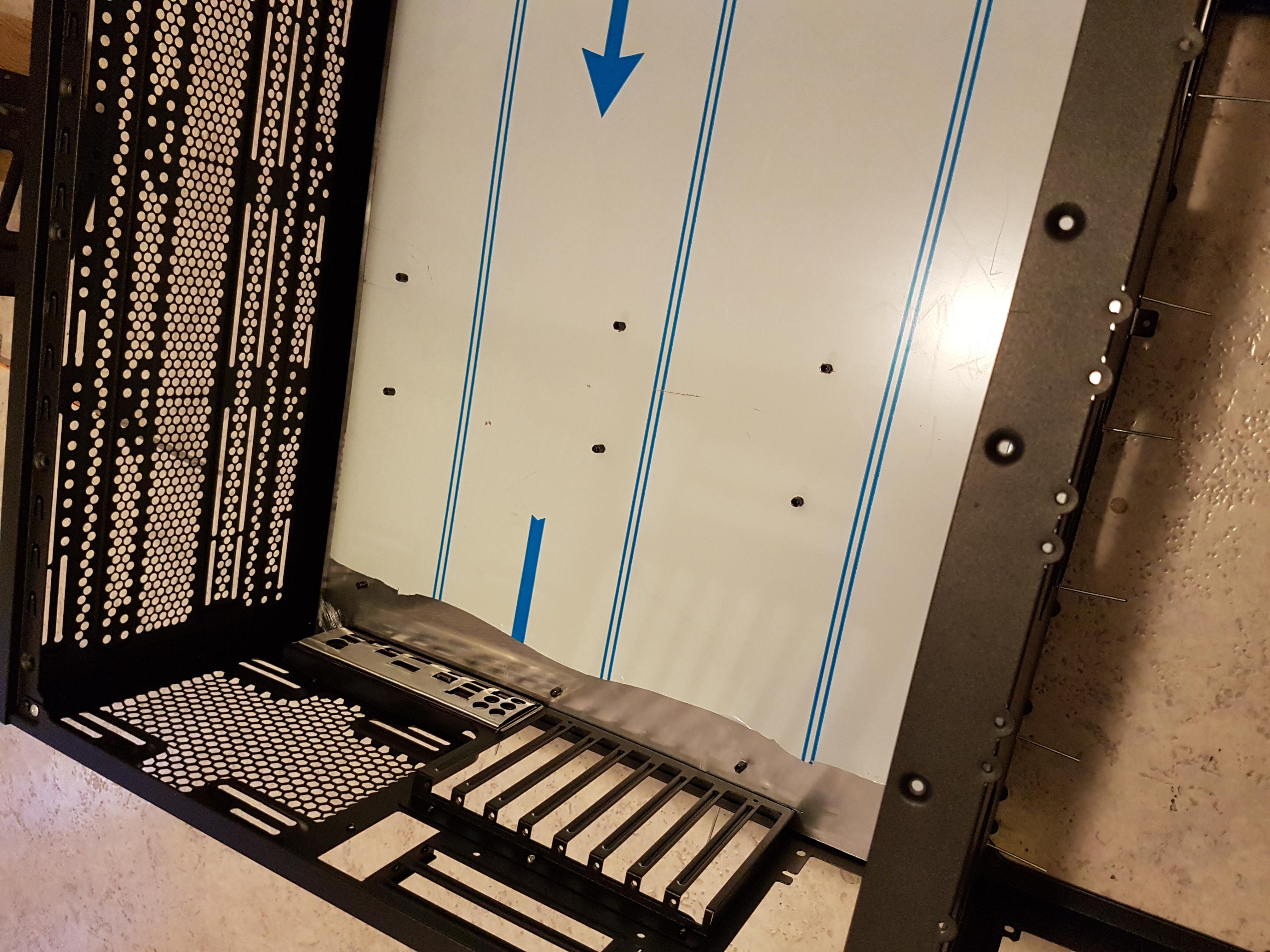

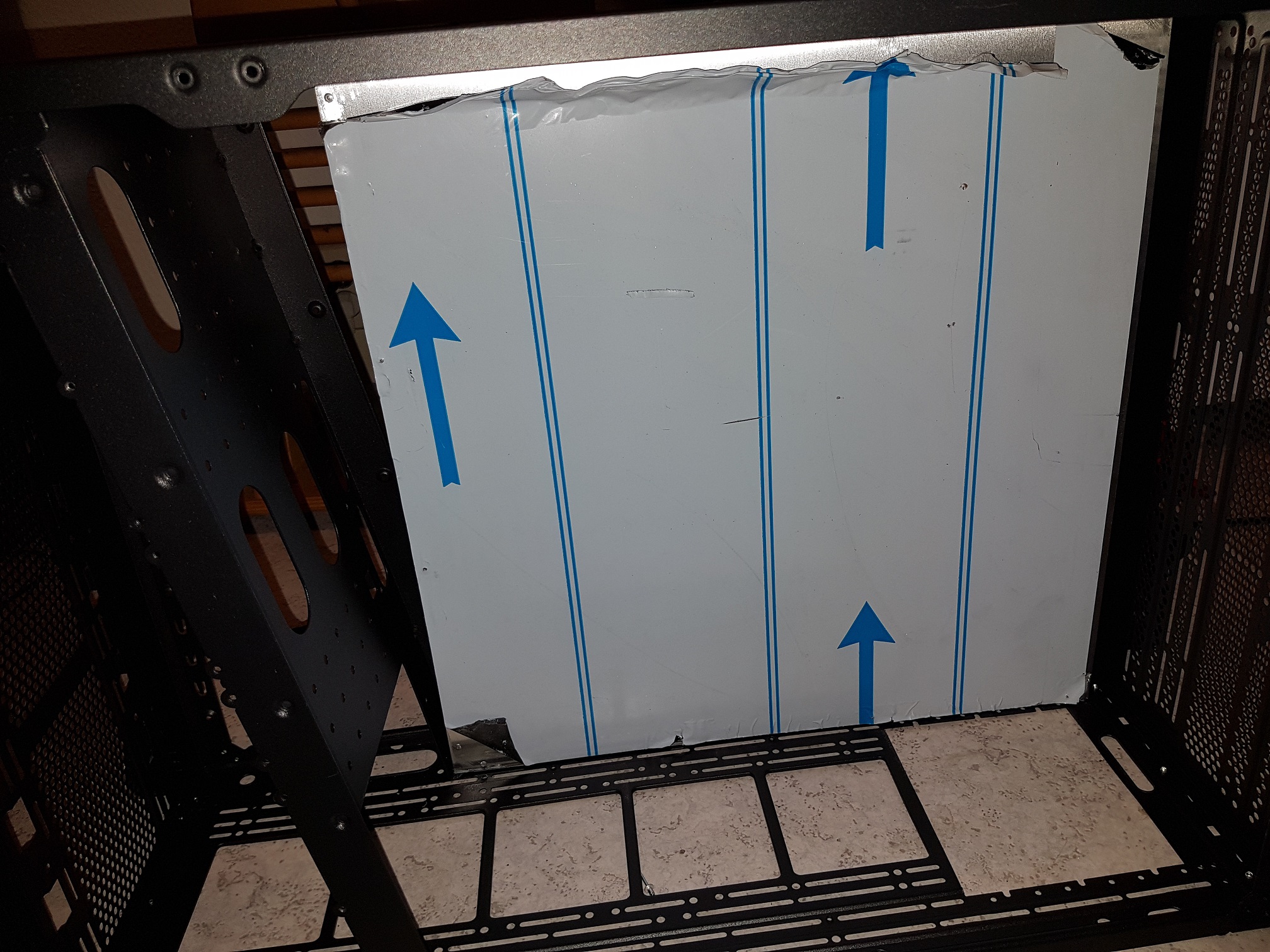

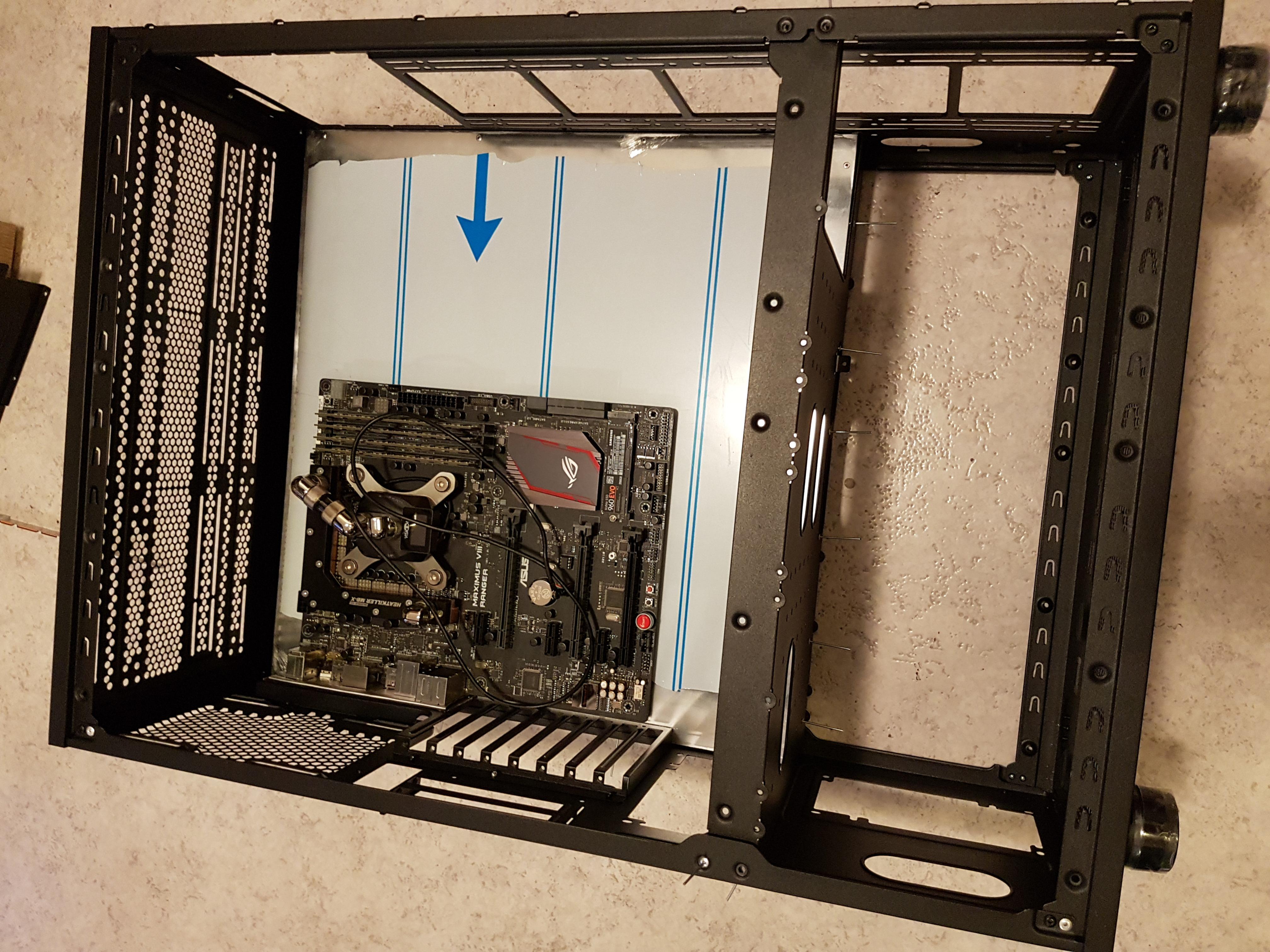

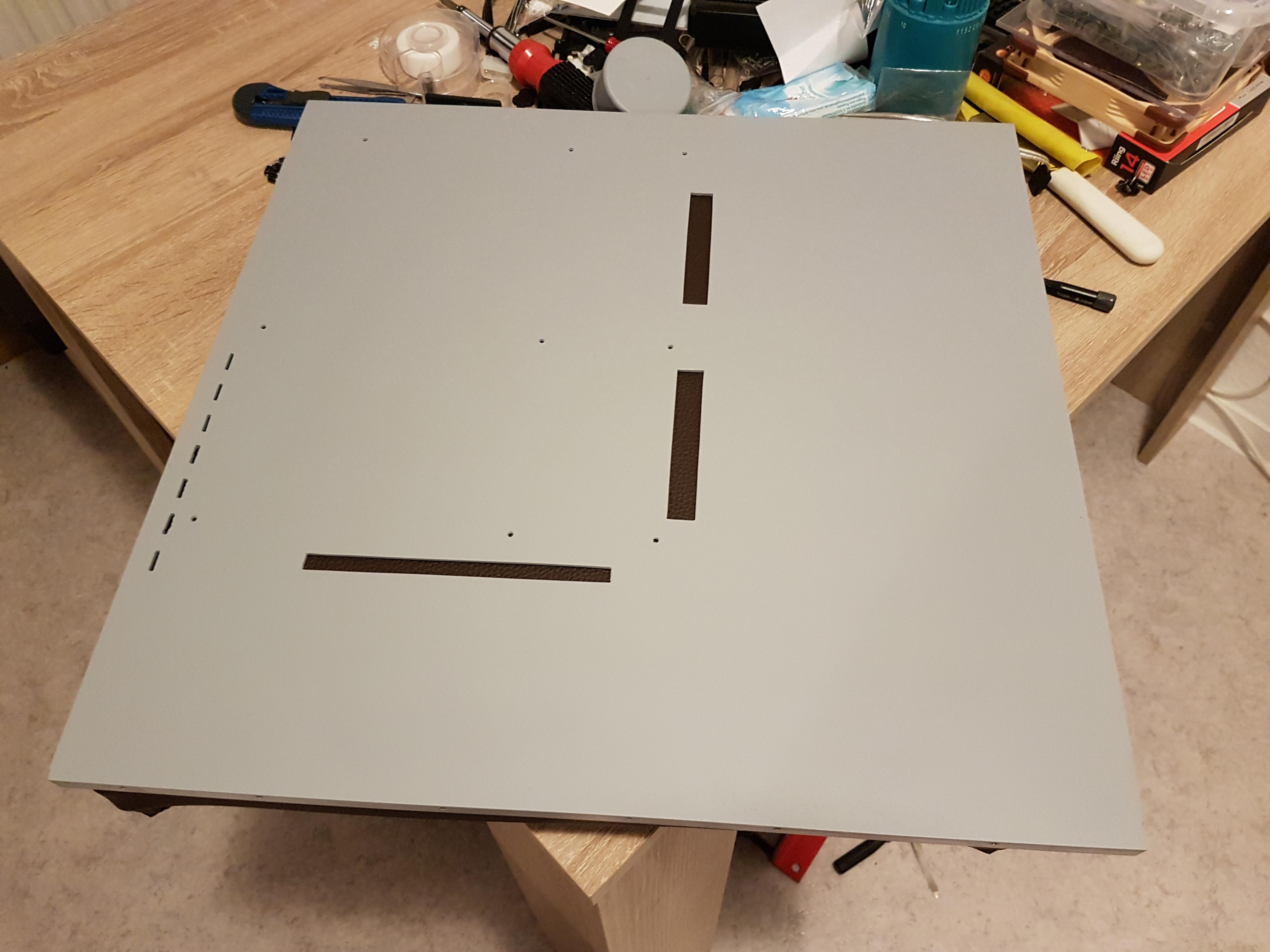

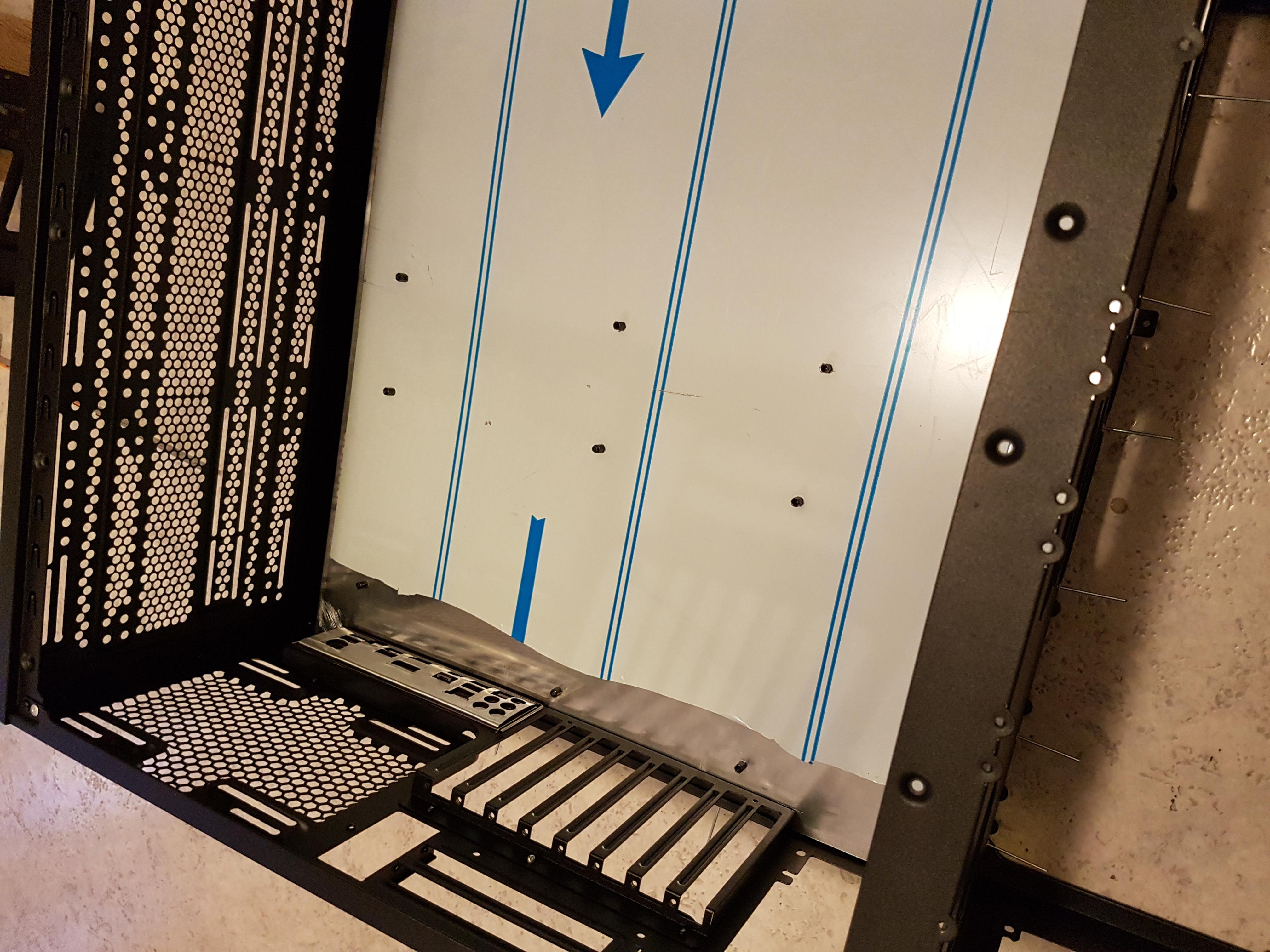

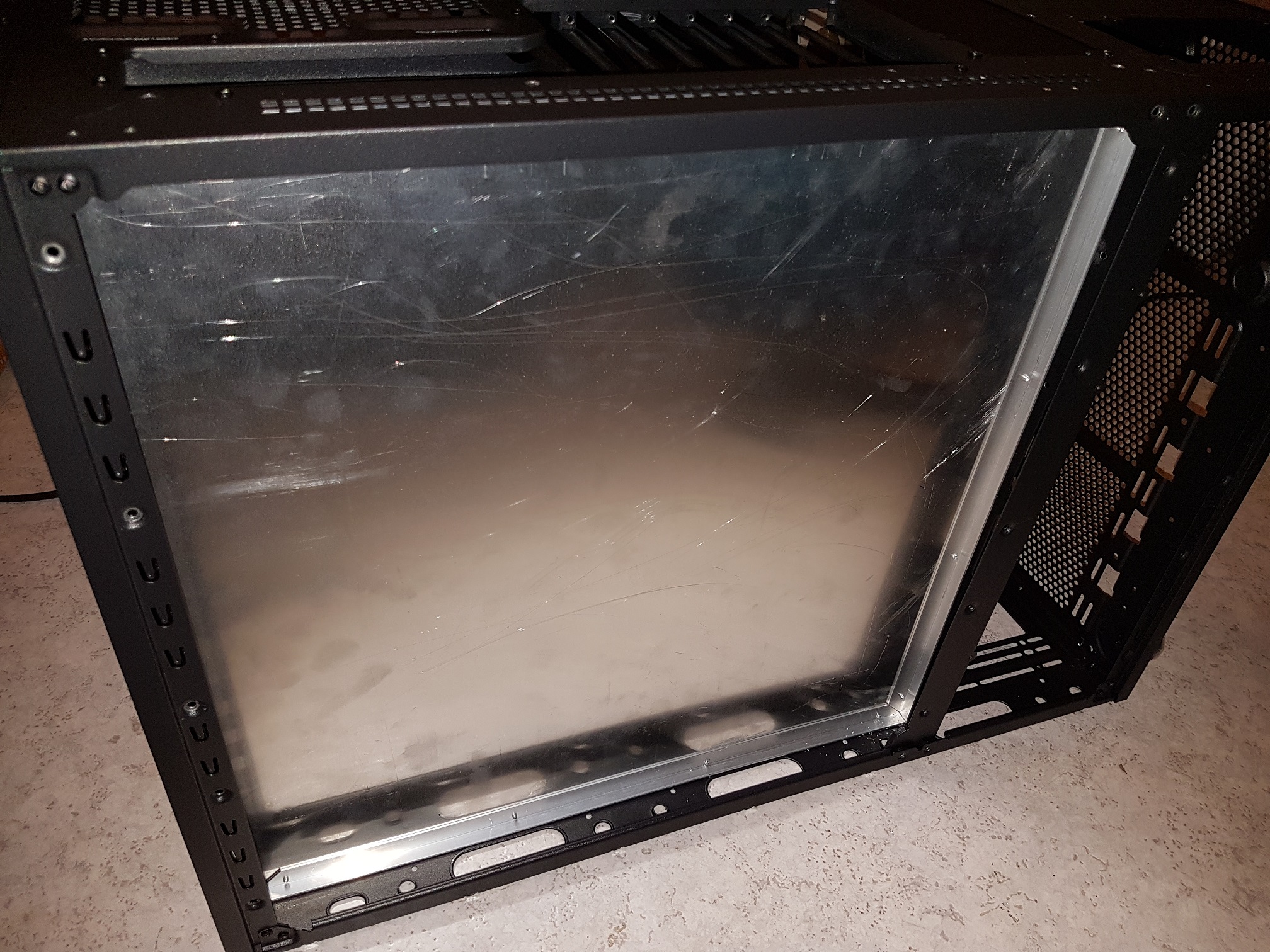

Neues Mainboard Tray (Unfertig - Update 1)
20171110_233552.jpg 20171110_233628.jpg 20171111_222118.jpg 20171111_221946.jpg

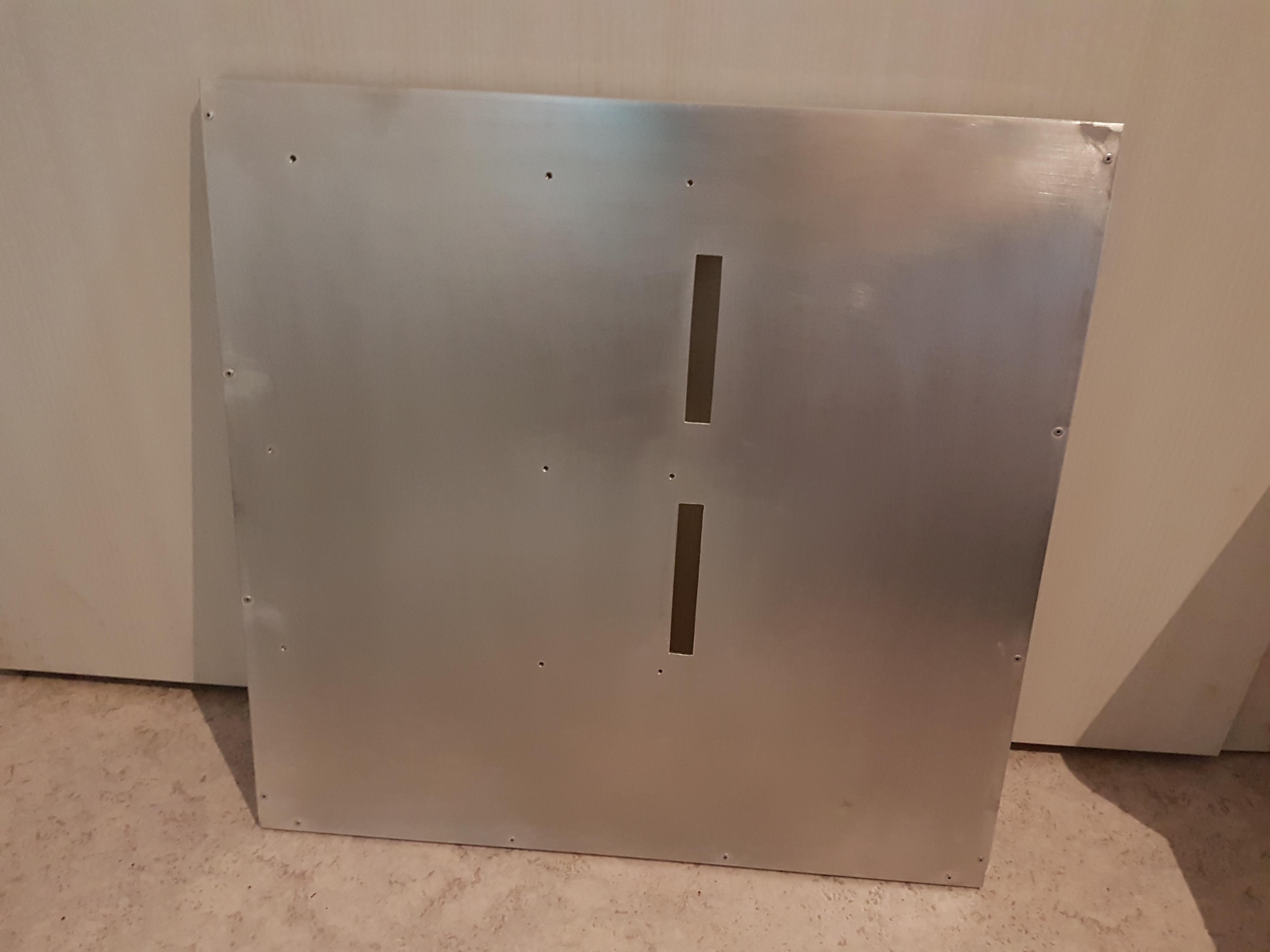

Tray - Update 2

Tray - Update 3

Tray - Update 4
Haupt gedanke soweit erfüllt. Fehlen noch die Display einlässe.

Tray - Update 5

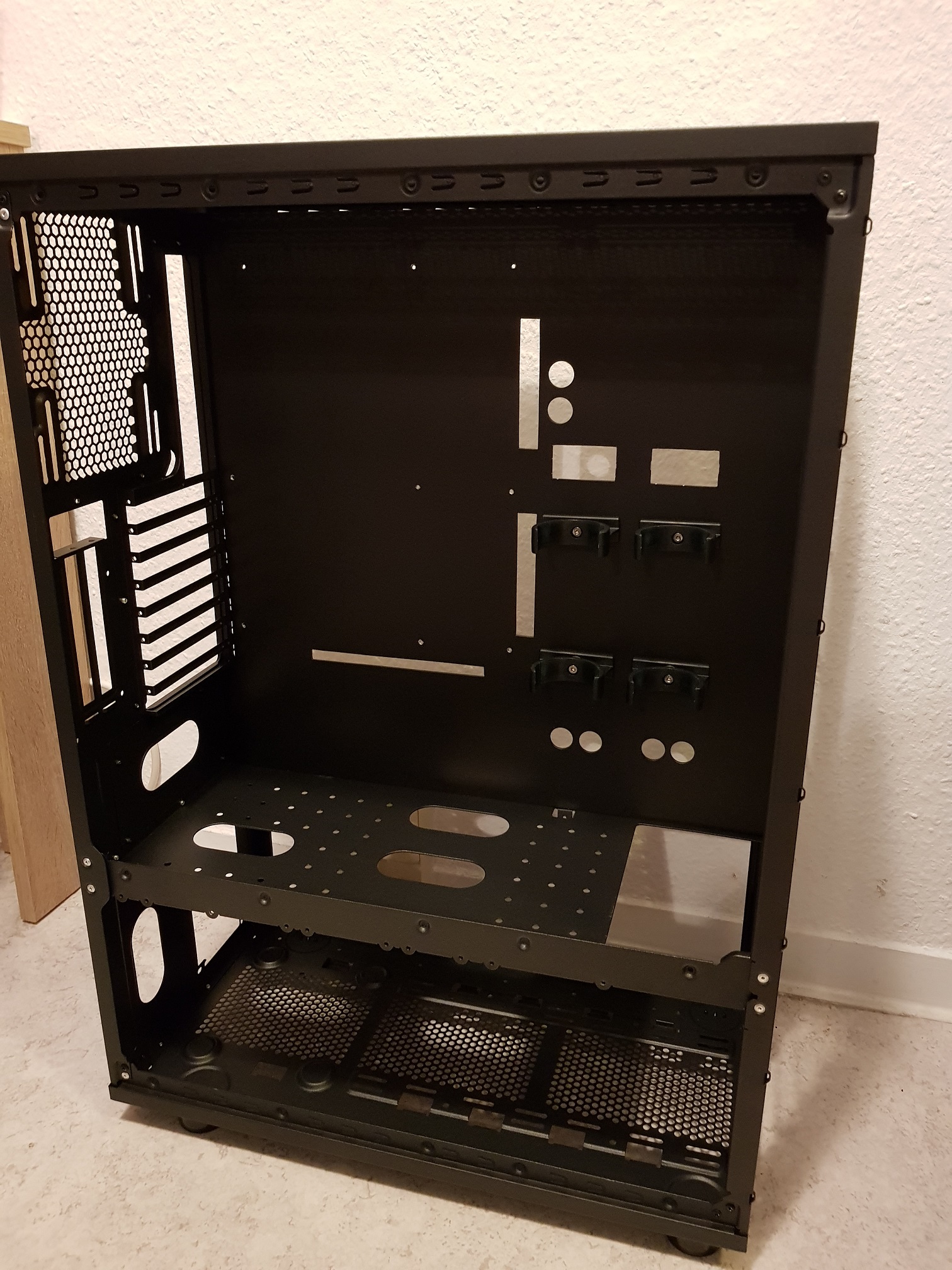

Fertig eingebaut zum Test.

Tray - Update 6
Kleine Anpassungen und neu vernietet.

Update 7
Schlusslicht folgt

Update 8
Einbau erstmals Komplett - fertig

Update 9
Nochmaliger Umbau (Neues Mainboard + kleinigkeiten)

Zuletzt bearbeitet: (Update 9)

Faust2011

1+1=10
Teammitglied
Dabei seit
Aug. 2011
Beiträge
8.123
#2
AW: Thermaltake Core X71 Dual WaKü Mod

Ich hatte auch mal über einen Dual-Wasserkreislauf nachgedacht, vor allem aus optischen Gründen. Am besten mit transparenten Schläuchen mit verschiedenen Farben. Es ist jedoch je nach Gehäuse sehr schwierig, die AGBs bzw. AGB-Pumpenkombinationen symmetrisch aufzubauen, sodas es auch nach was aussieht - sprich man braucht ordentlich Platz.

Bin gespannt, wie es bei Dir weitergeht. :)


EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#3
AW: Thermaltake Core X71 Dual WaKü Mod

Das stimmt @Faust2011.

Habe im Originalen Gehäuse auch schonmal Probiert wie es passen könnte, sah erstmal recht gut aus. Heute wird Def. noch Mainboardtray fertig gemacht also das des Mainboard drauf passt. Durchführungen für die Kabel muss ich noch schauen :)


EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#4

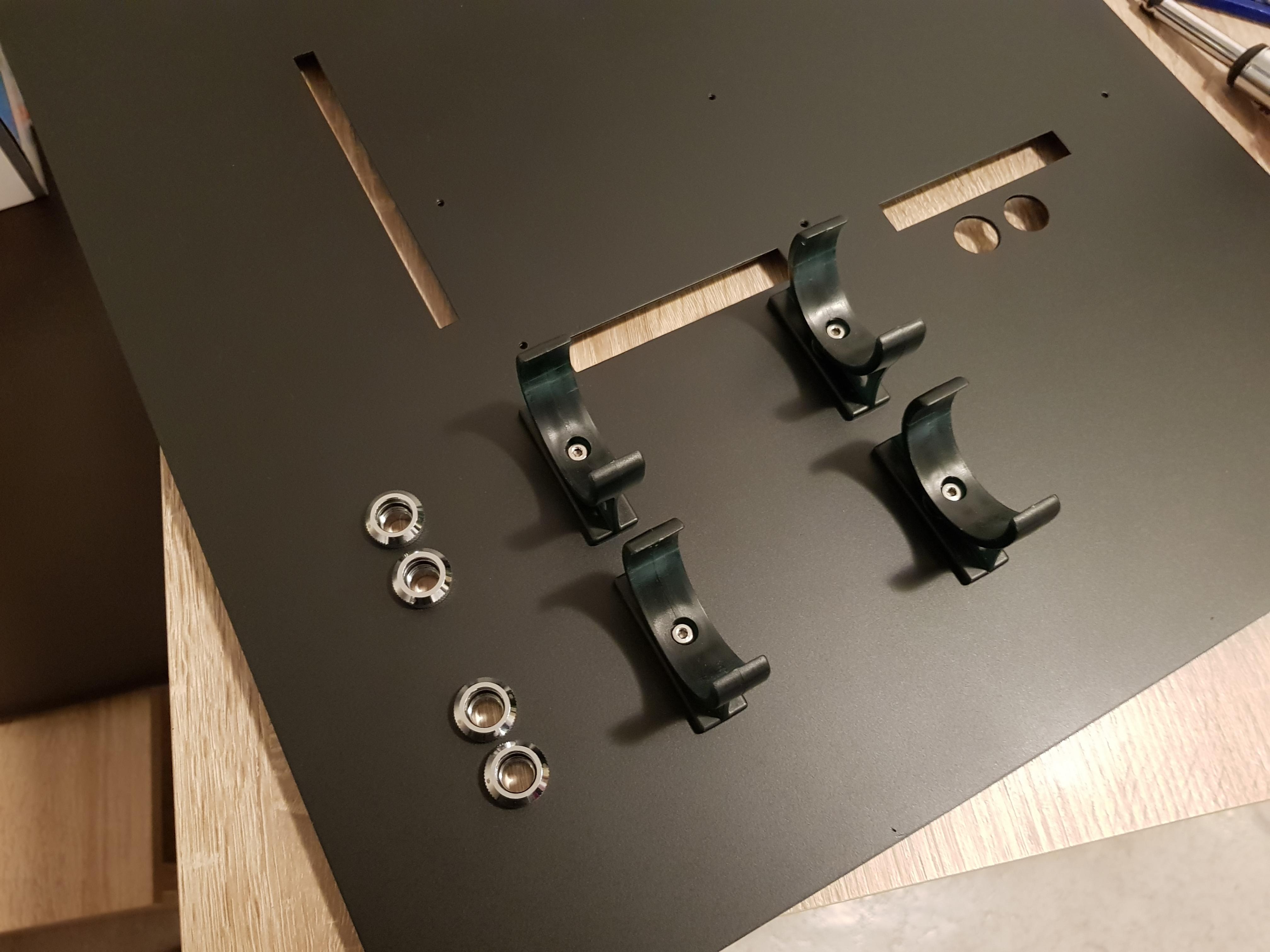

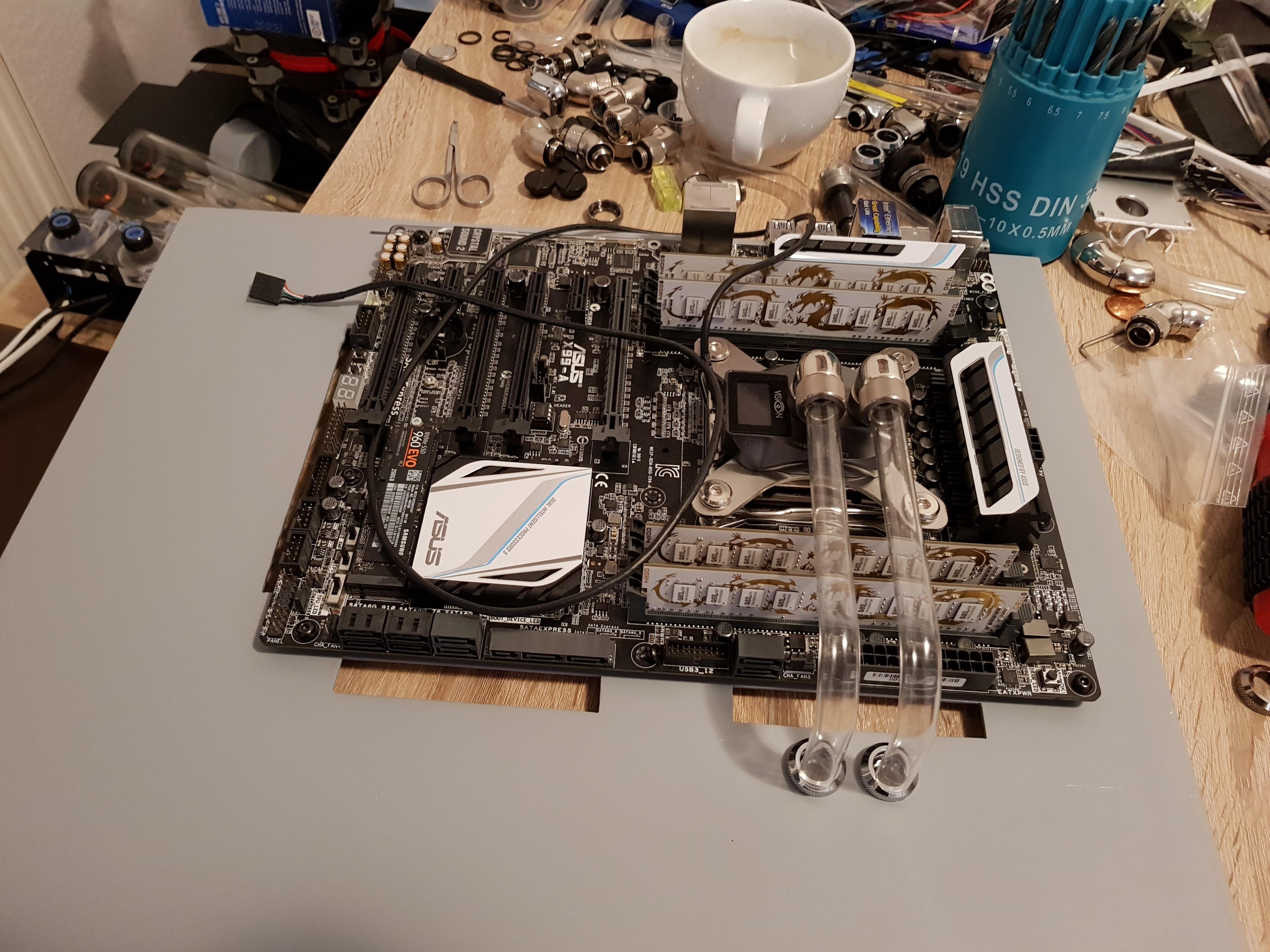

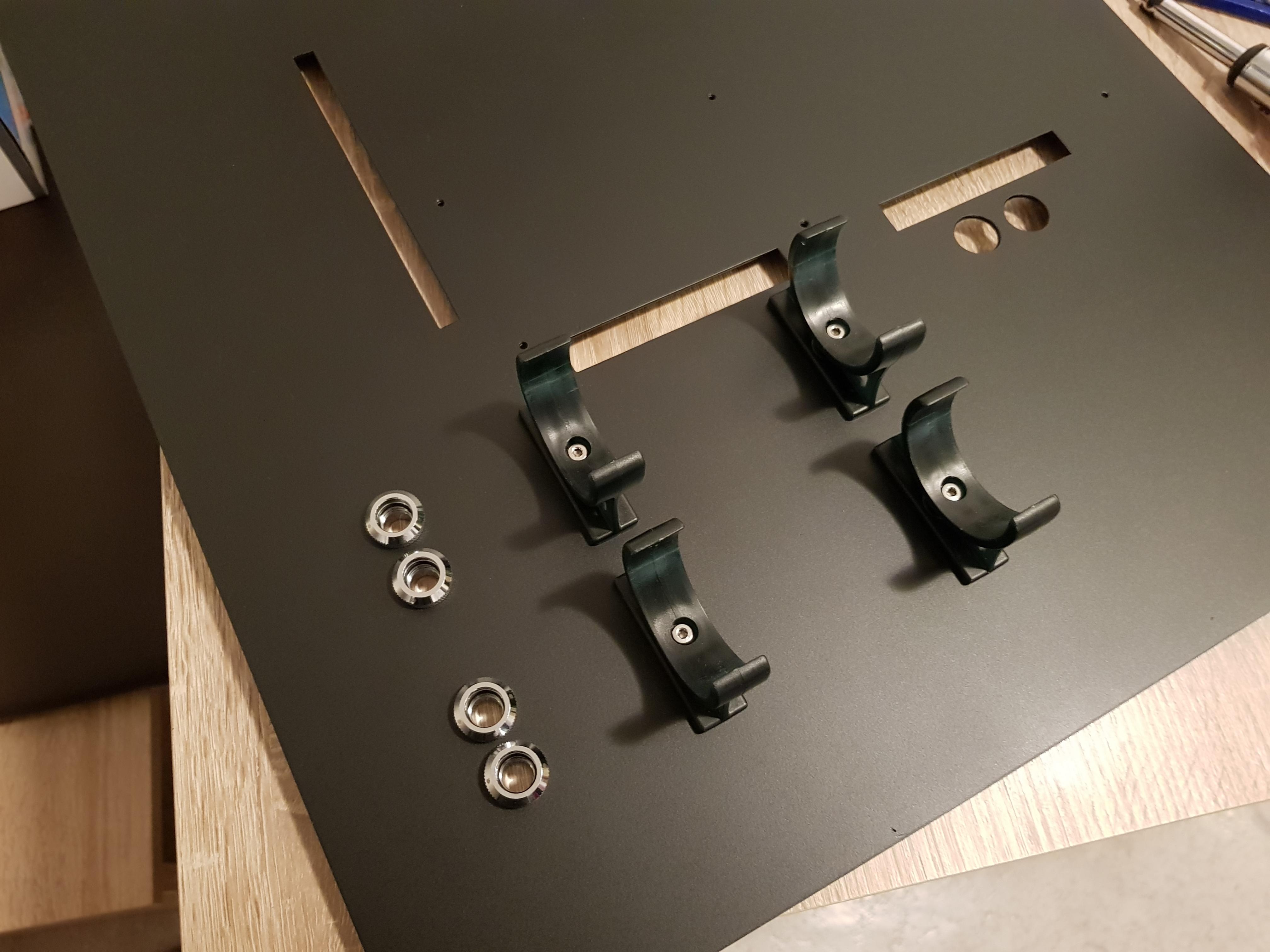

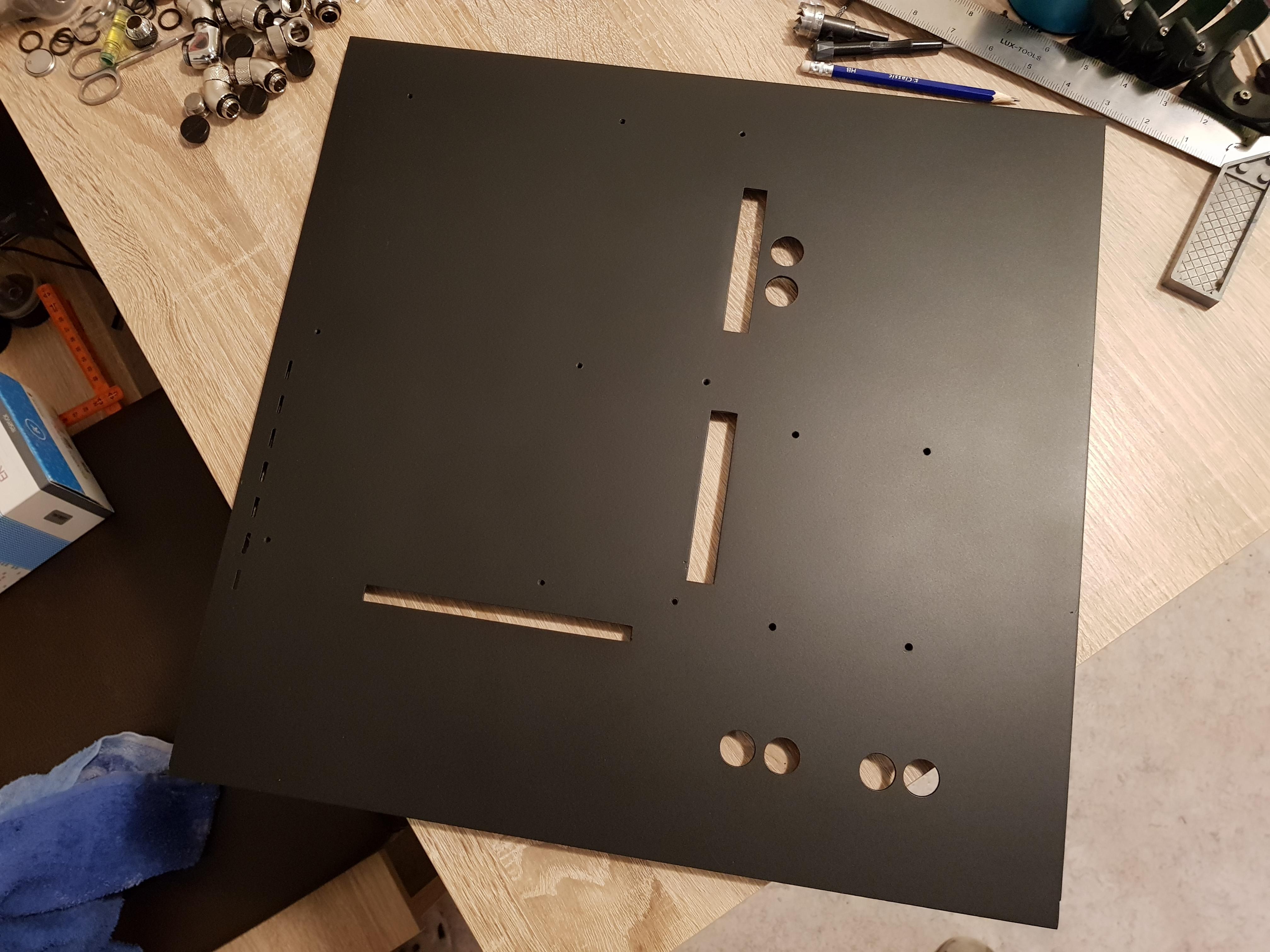

Update 4:

Tray:
20171129_210105.jpg 20171130_220146.jpg 20171130_220944.jpg

Meinungen willkommen


EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#6

EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#7

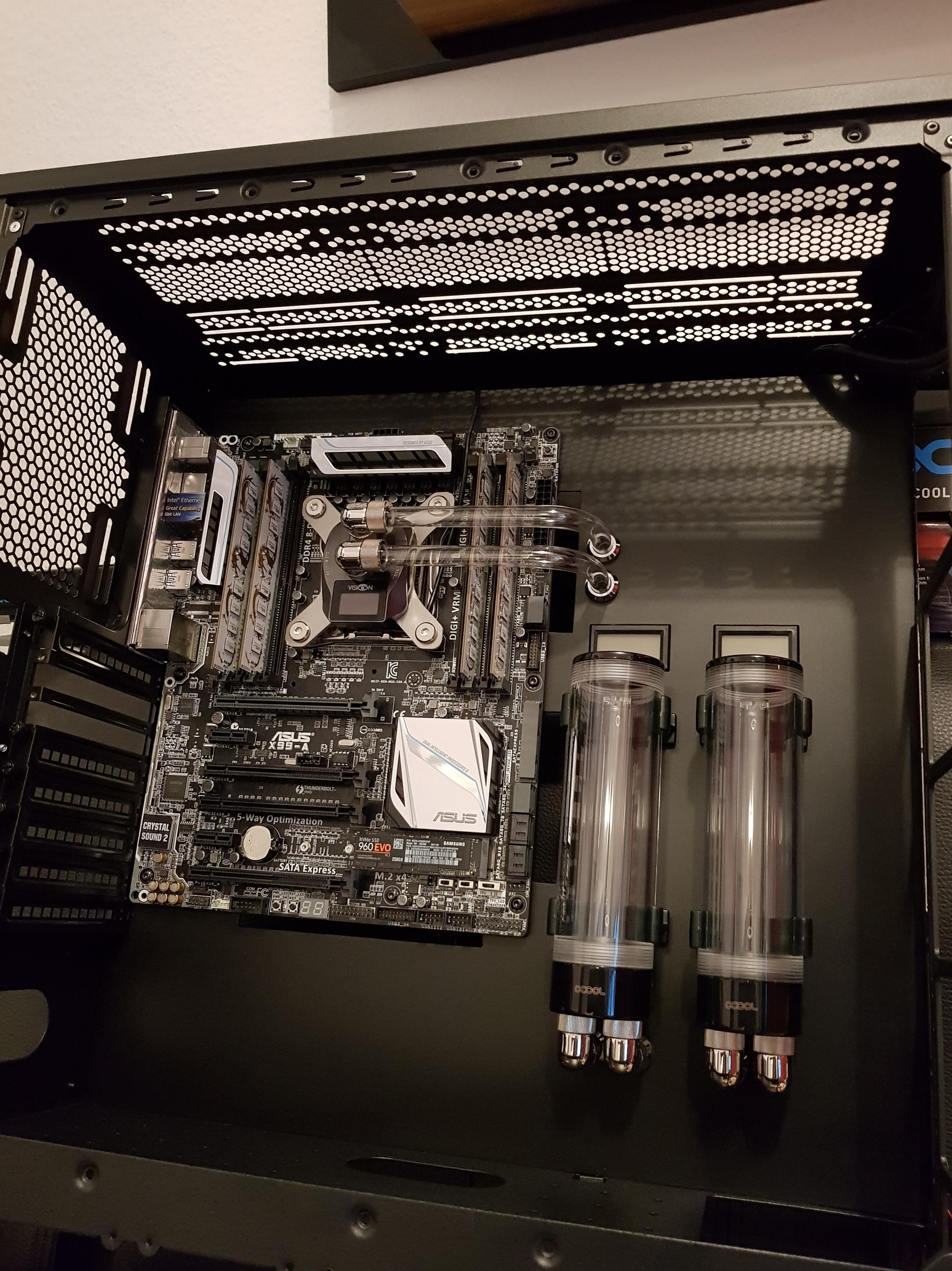

Update 5:

Tray:
Tray fertig eingebaut und wieder vernietet. Nun könnte es ans Eingemachte gehen :)

Zuletzt bearbeitet:

Faust2011

1+1=10
Teammitglied
Dabei seit
Aug. 2011
Beiträge
8.123
#8
Dein Bild ist nicht korrekt eingebunden. :( Bitte lade es nochmals hoch.


EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#9

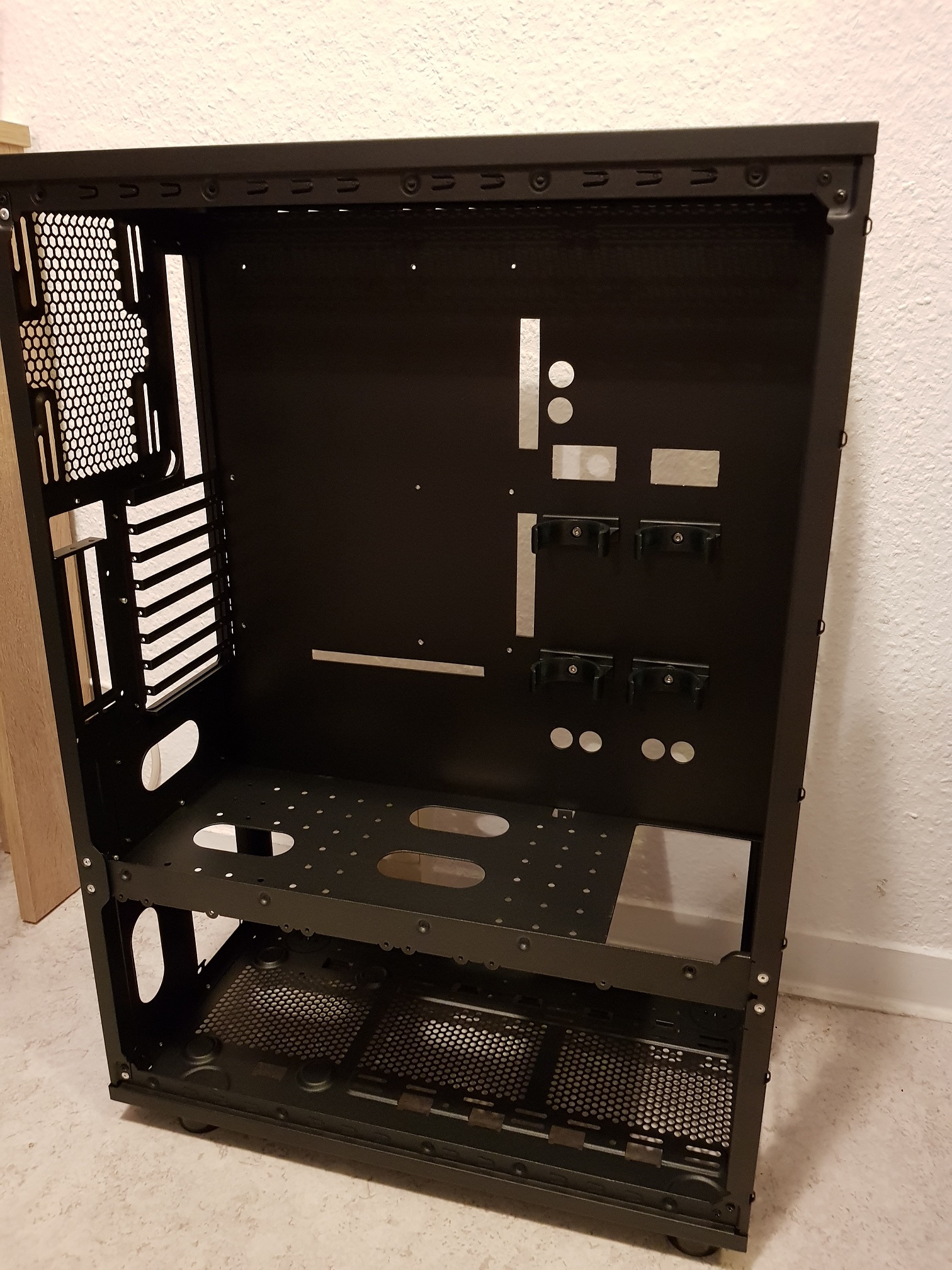

Update 6:

Tray:

Zuletzt bearbeitet:

EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#11

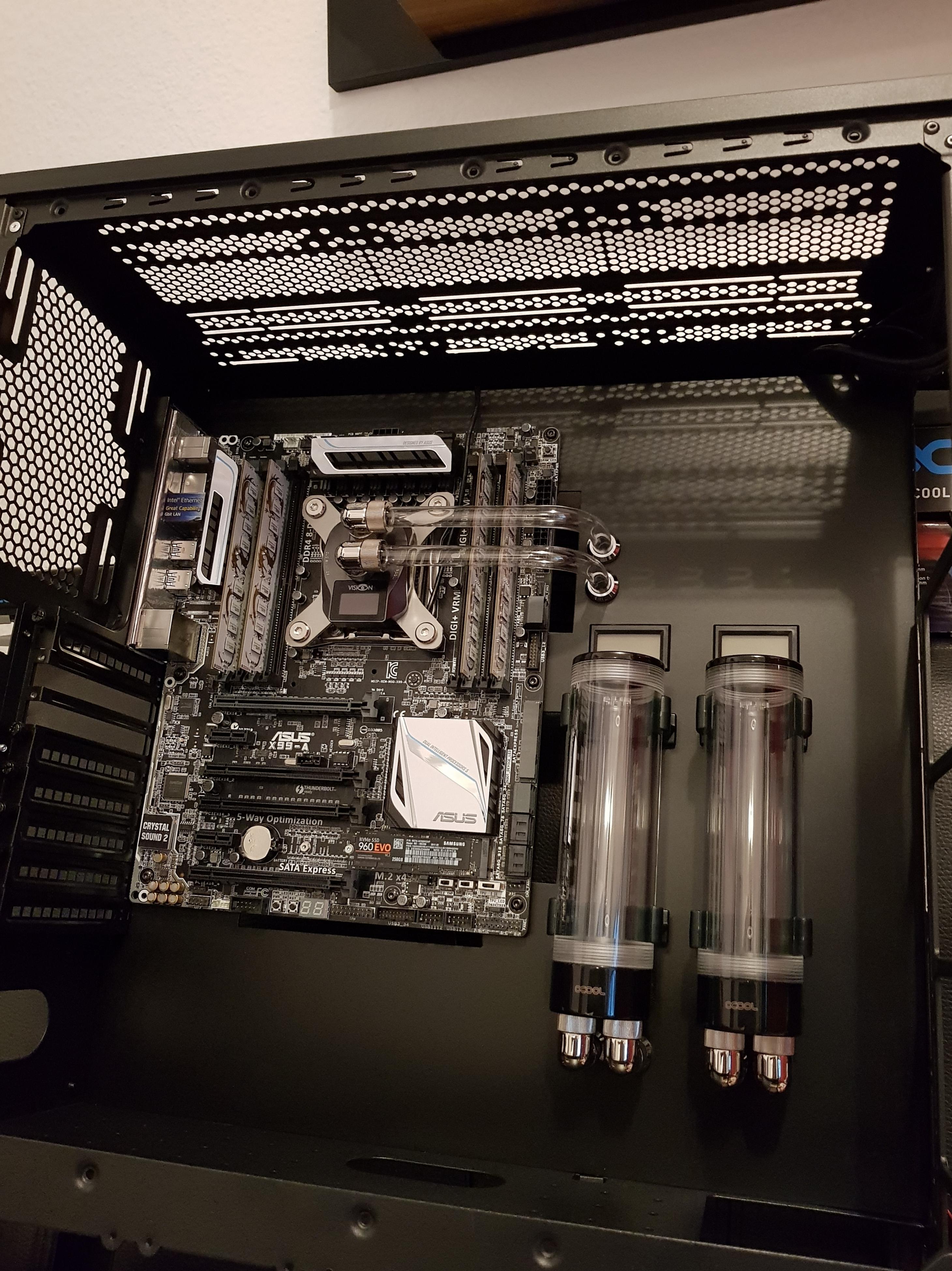

Update 7:

In den nächsten Tagen erfolgt der komplette zusammenbau :) weitere Bilder folgen dann :)

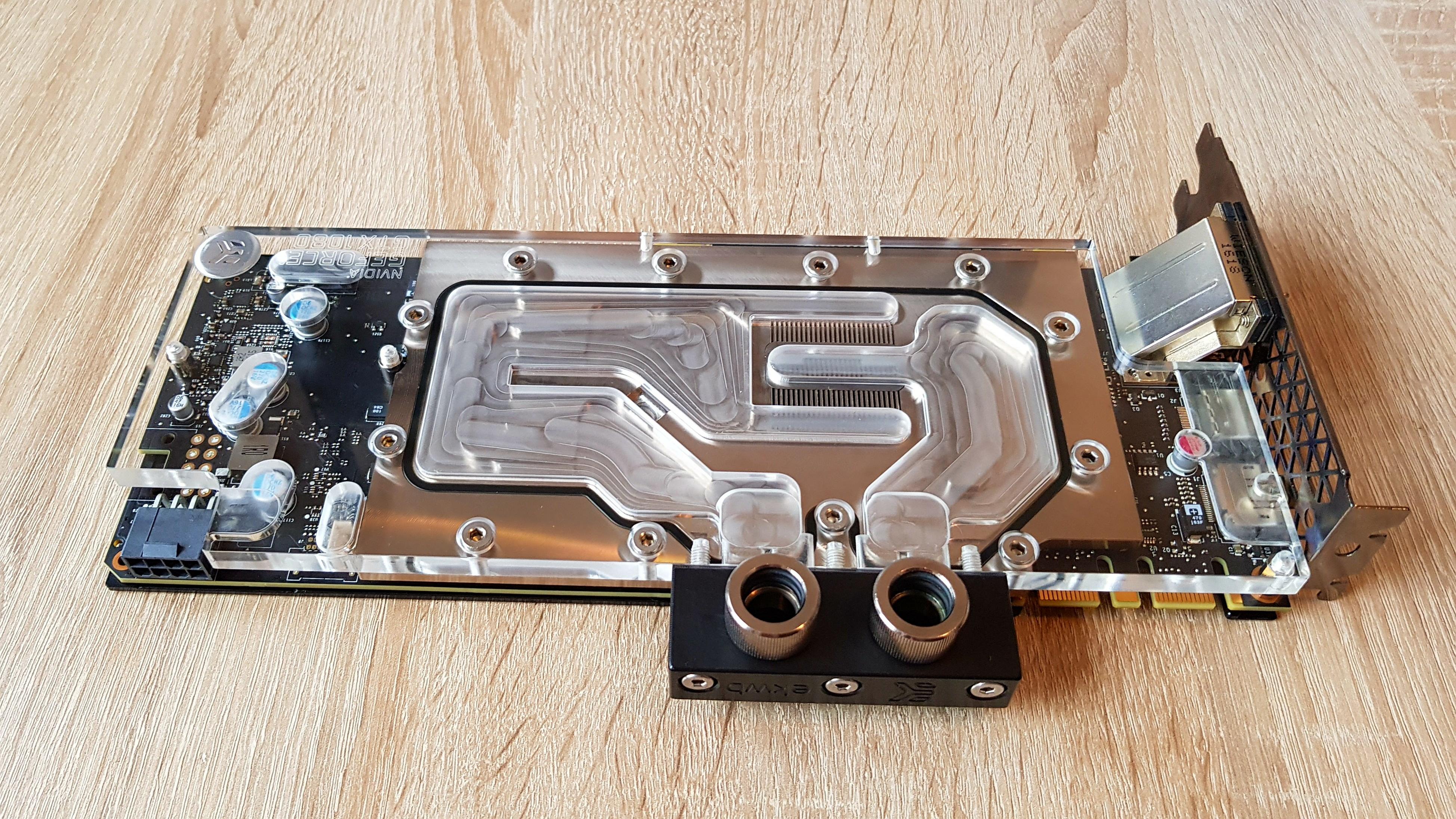

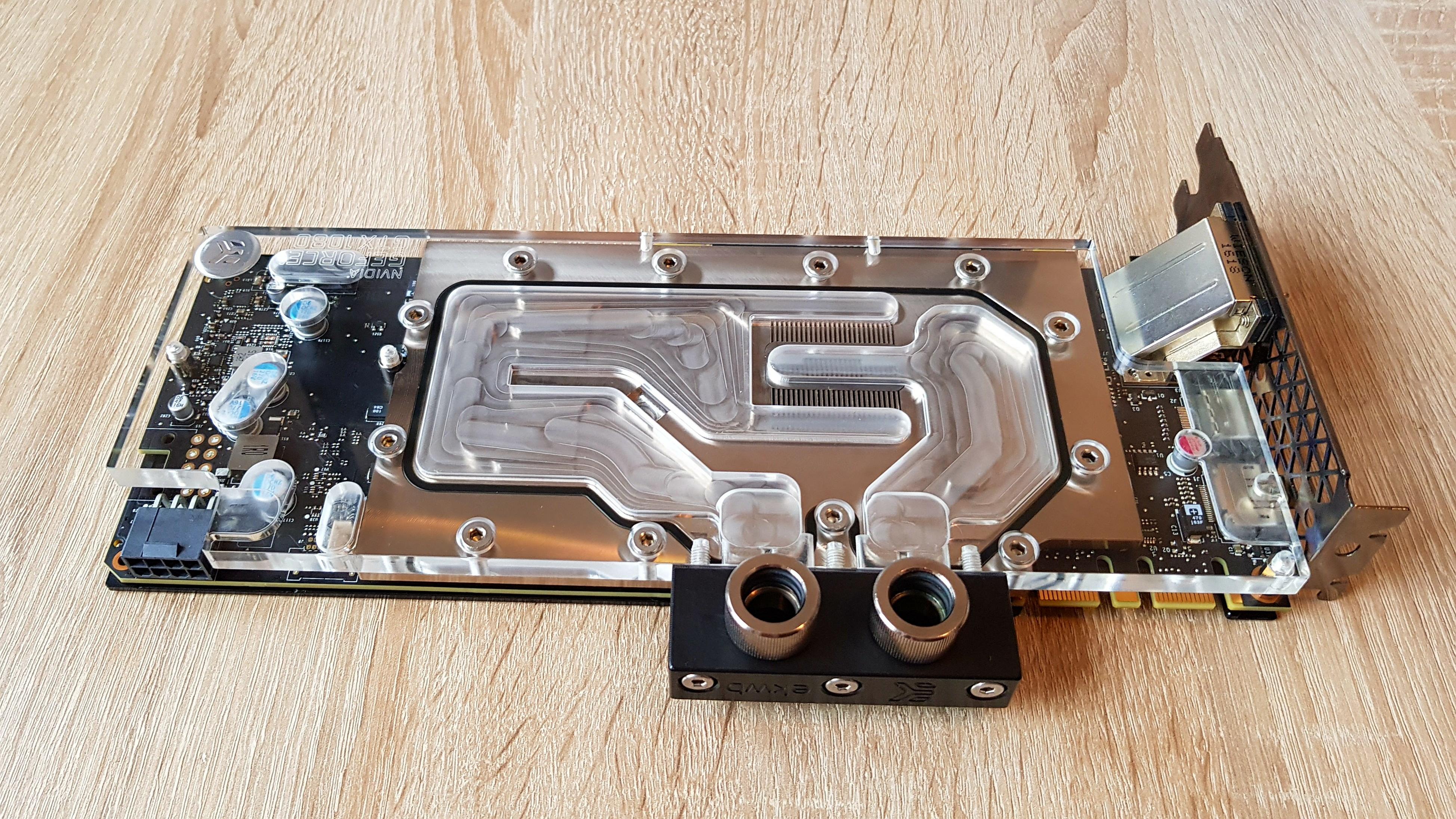

Update Grafikkarte


Erstmal neue Schrauben verpasst. Die Schwarzen gefielen mir garnicht.

Zuletzt bearbeitet: (Update 1)
Dabei seit
Okt. 2008
Beiträge
16.953
#12

EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#13
Dabei seit
Okt. 2008
Beiträge
16.953
#14
Es ist technisch nicht mehr auf höhe der Zeit, dazu ist es auch schon relativ alt und hat in so einem System nichts mehr verloren.


EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#15
Es ist technisch nicht mehr auf höhe der Zeit, dazu ist es auch schon relativ alt und hat in so einem System nichts mehr verloren.
Das ist soweit vllt. Richtig :) aber es Verrichtet bisher Tatellos seinen dienst und das ist der Vorteil an den Teilen :) Manchmal hat man glück und manchmal Pech :) Solange es noch Funktioniert bin ich dafür es weiter zu verwenden :)

Dabei seit
Okt. 2008
Beiträge
16.953
#16

EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#17

EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#18

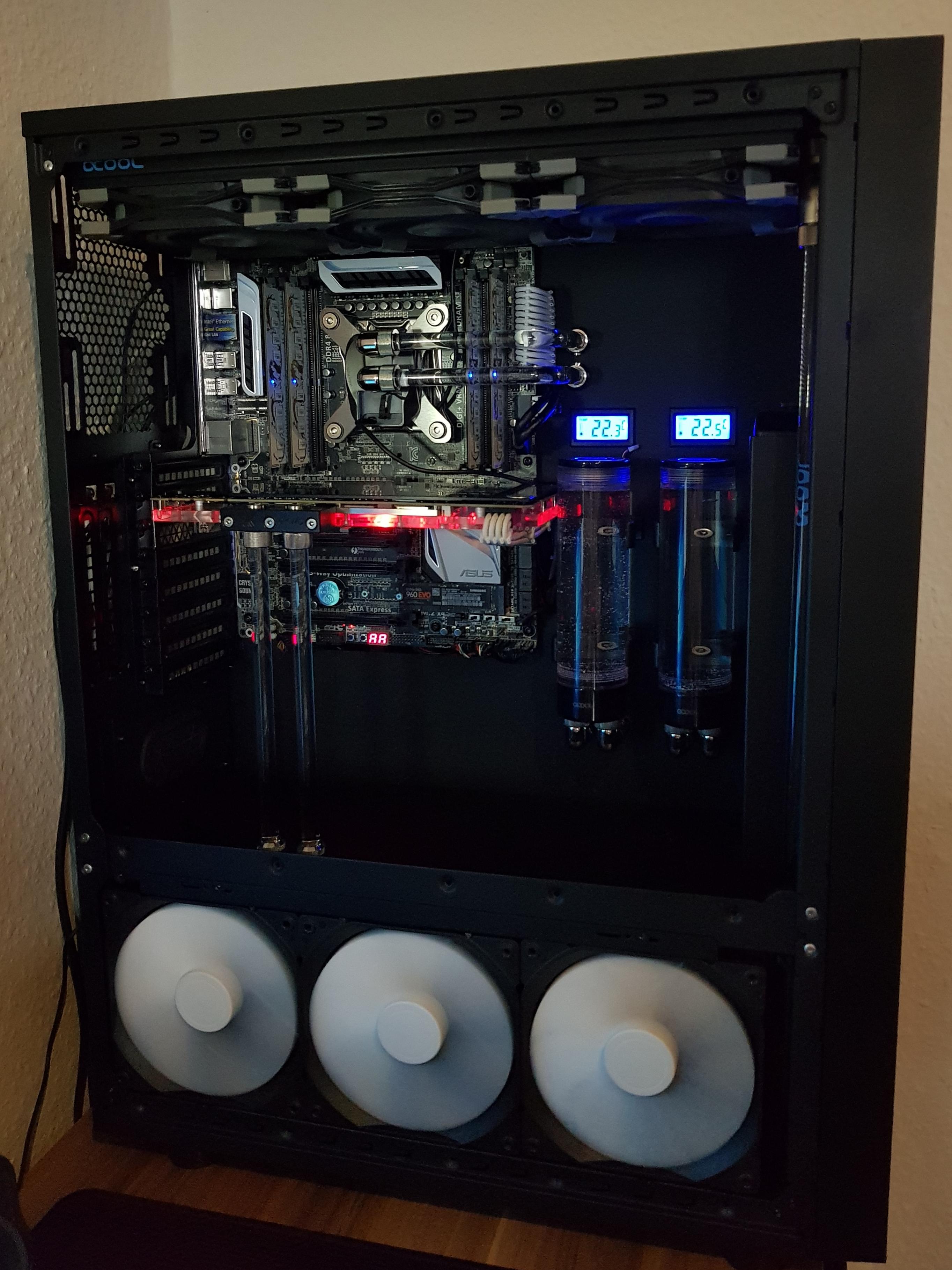

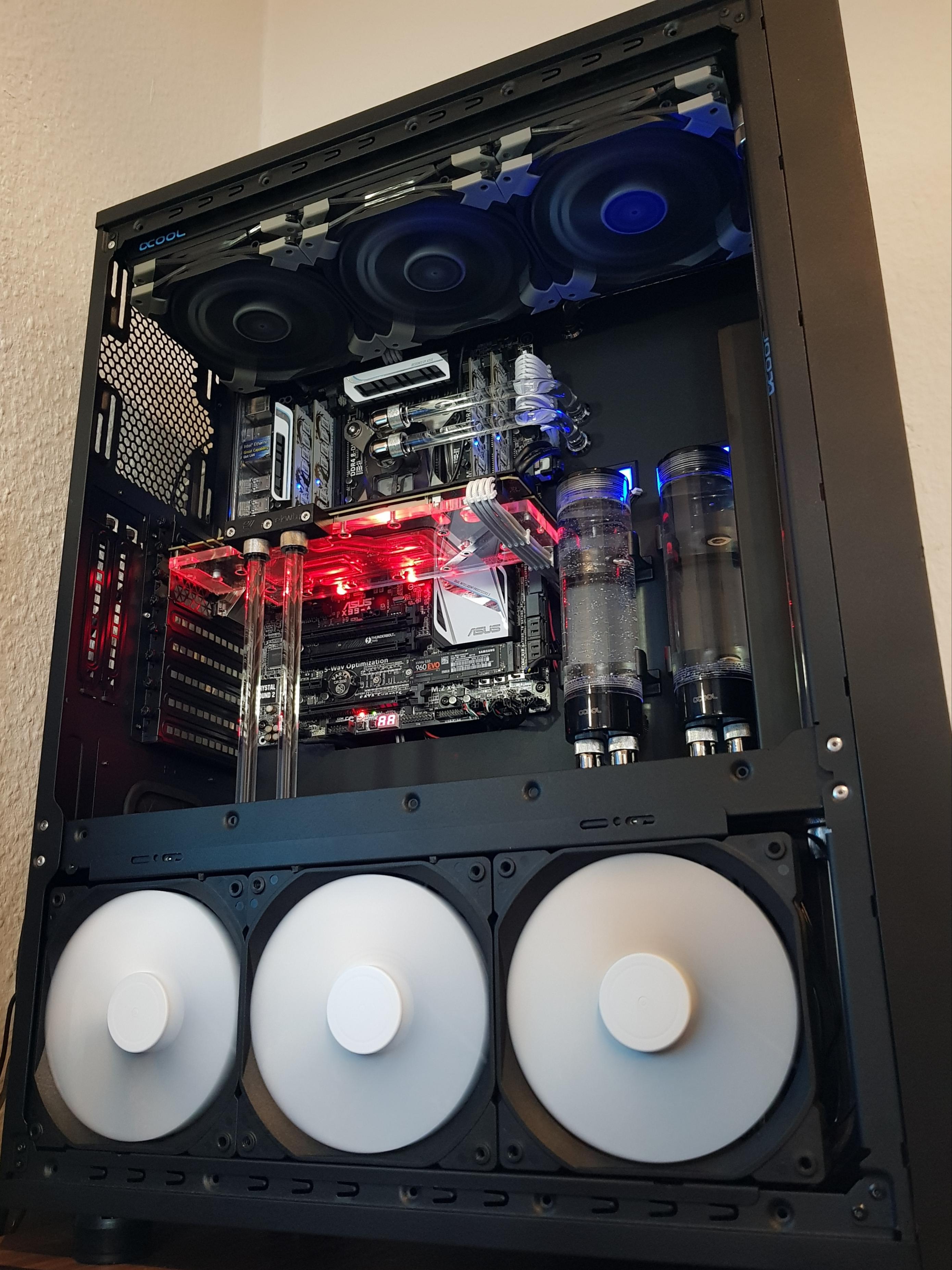

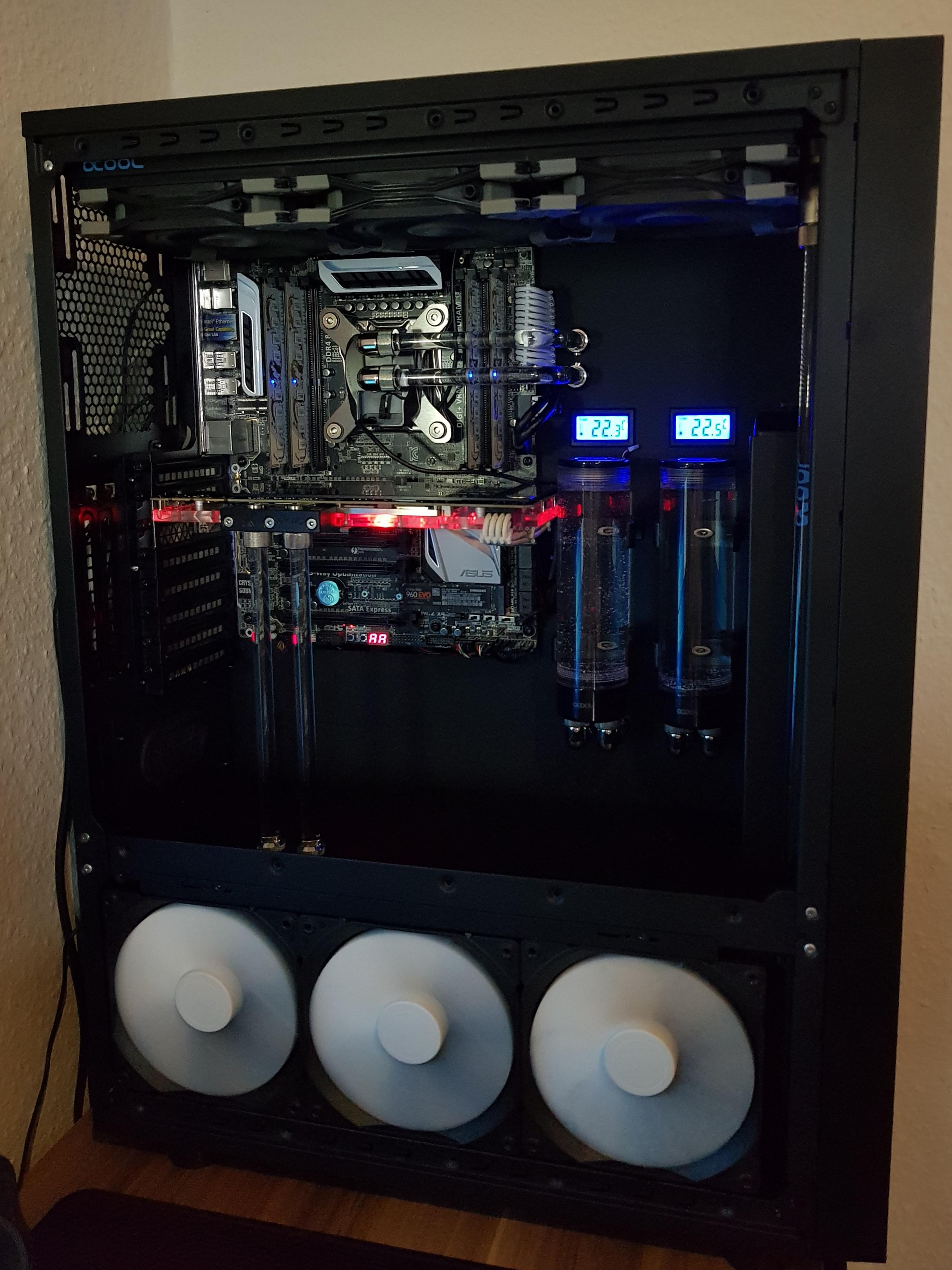

Update 8:

System bis auf Kleinigkeiten fertig :)

20180104_150407.jpg 20180104_150731.jpg

Zuletzt bearbeitet:

EarthQuaker

Lieutenant
Ersteller dieses Themas
Dabei seit
Apr. 2007
Beiträge
675
#20
Leider nicht mehr ausser der 560er :) im moment ist da ein 420 drin aber das sieht man durch die Midplate nicht :) Aber bei 560 passt oben der 420er nicht mehr rein was auch doof ist. Sonst hätte ich diese direkt Verbaut :)
