Was ist das für ein Bauteil

[berkantero]

Hallo,

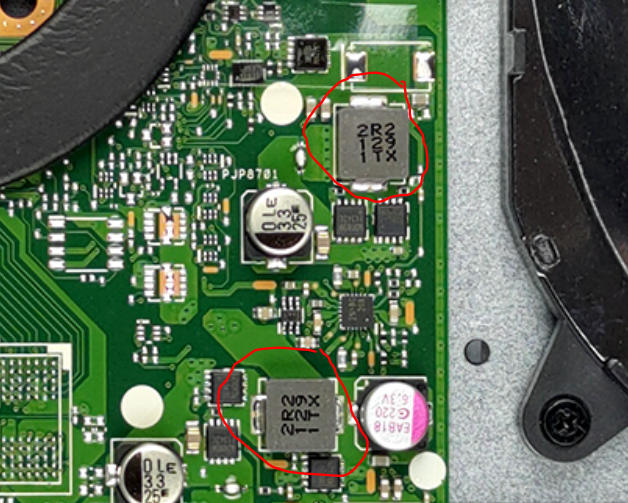

könnte mir jemand zeigen was das für ein Bauteil ist meiner ist mir nämlich abgebrochen und würde ihn gerne ersetzen



[Redirion]

das müsste eine power stage sein



[caparzo]

Die heißen Speicherdrosseln.



[zonediver]

Eine Spule mit Ferrit-Ummantelung - Teil einer Stromversorgung...



[Bareny]

Der DC Widerstand der Spule von 2,2Ohm steht ja drauf.
Ich vermute länge/breite haben die ca. 10mm?

Das könnte in die Richtung gehen:
https://www.mouser.in/c/passive-components/inductors-chokes-coils/fixed-inductors/?length=10 mm~~10.4 mm&maximum dc resistance=2.2 Ohms&termination style=SMD/SMT&width=10 mm|~10.4 mm&rp=passive-components/inductors-chokes-coils/fixed-inductors|~Length
Bzw. auch hier:
https://www.digikey.de/de/products/...hTSsLQA7OGWkdG2cQRghoEuKUoeqtRBjBZWUTaxEuLiQA

Ob man aus der Bezeichnung irgendwie die Induktivität und Stromfestigkeit raus bekommt, weiß ich nicht.



[ghecko]

meiner ist mir nämlich abgebrochen und würde ihn gerne ersetzen

Du könntest das abgebrochene Teil auch wieder anlöten, oder ist es dermaßen beschädigt?

Und Löten von den Teilen ist nicht einfach wegen der Wärmekapazität. Da muss man die Lötstelle ordentlich vorwärmen.



[zonediver]

Da muss man die Lötstelle ordentlich vorwärmen.

Die kannst eigentlich nur mit Heißluft löten... mit einem Kolben grillst die Lötstelle zu Tode...



[cscmptrbs]

Der DC Widerstand der Spule von 2,2Ohm steht ja drauf.

Das wird sicher nicht stimmen. Ein Spule mit 2,2 Ohm wäre an der Stelle sicher unbrauchbar.

Das könnten 2,2 µH sein, jetzt müsste man nur noch wissen für welchen Strom. Siehe Beispiel für Spulenaufdruck, ist aber bei jedem Hersteller anders.



[ghecko]

Die kannst eigentlich nur mit Heißluft löten

Mit einem Ersa i-Con Nano und auf 100°C vorgewärmten Board+Flussmittel geht das schon. Mache so was in der Größenordnung öfters. Aber ja, ein Laie mit Baumarktbrandkolben macht dabei eher das Board kaputt.



[zonediver]

Mache so was in der Größenordnung öfters

Das "richtige" Werkzeug vorrausgesetzt 👍
