Wie kommen die Stecker auf mein Mainboard?

[Nico407x]

[Bitte fülle den folgenden Fragebogen unbedingt vollständig aus, damit andere Nutzer dir effizient helfen können. Danke! ]

1. Nenne uns bitte deine aktuelle Hardware:
(Bitte tatsächlich hier auflisten und nicht auf Signatur verweisen, da diese von einigen nicht gesehen wird und Hardware sich ändert)

Mainboard: B450-F Gaming II

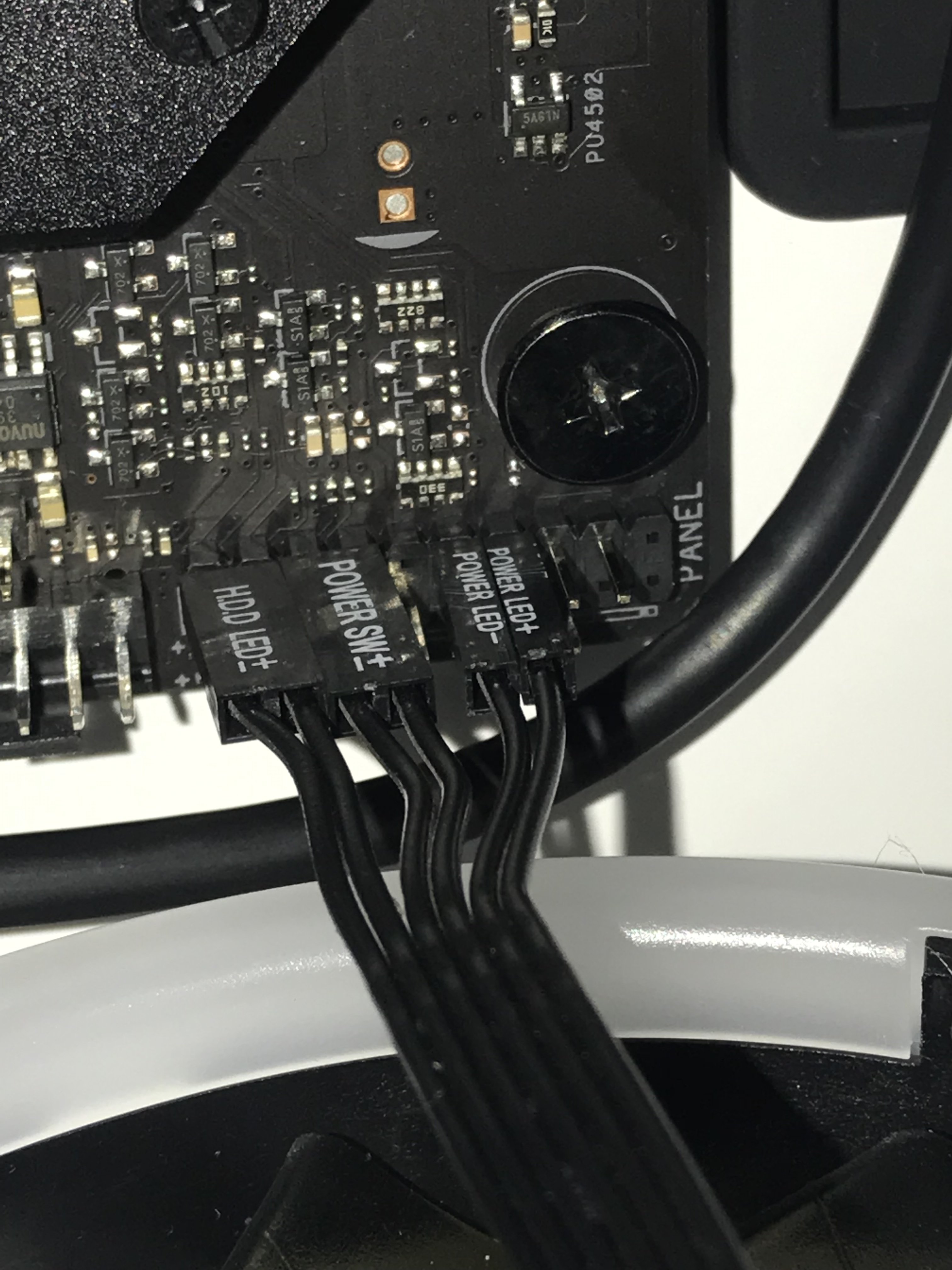

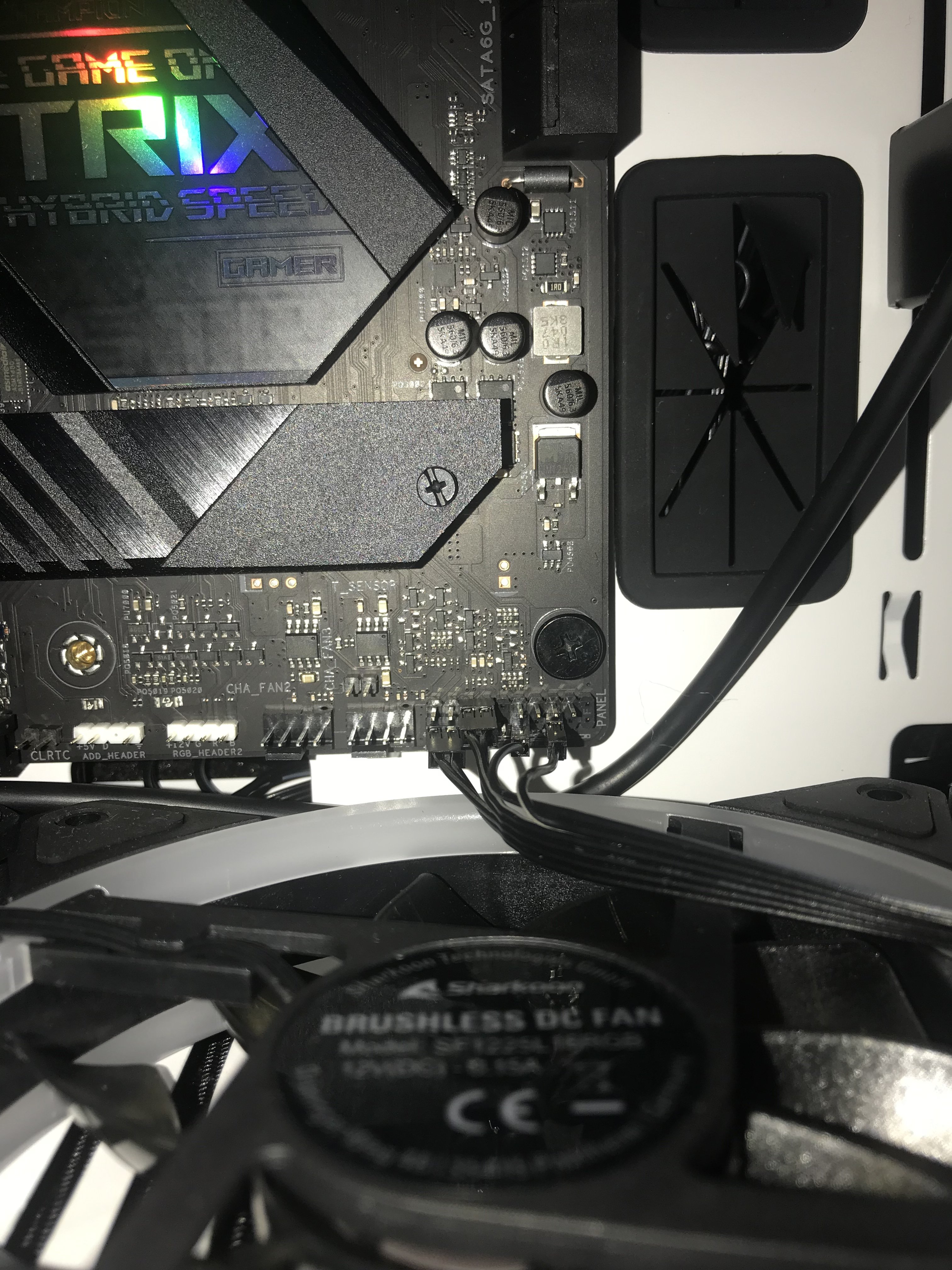

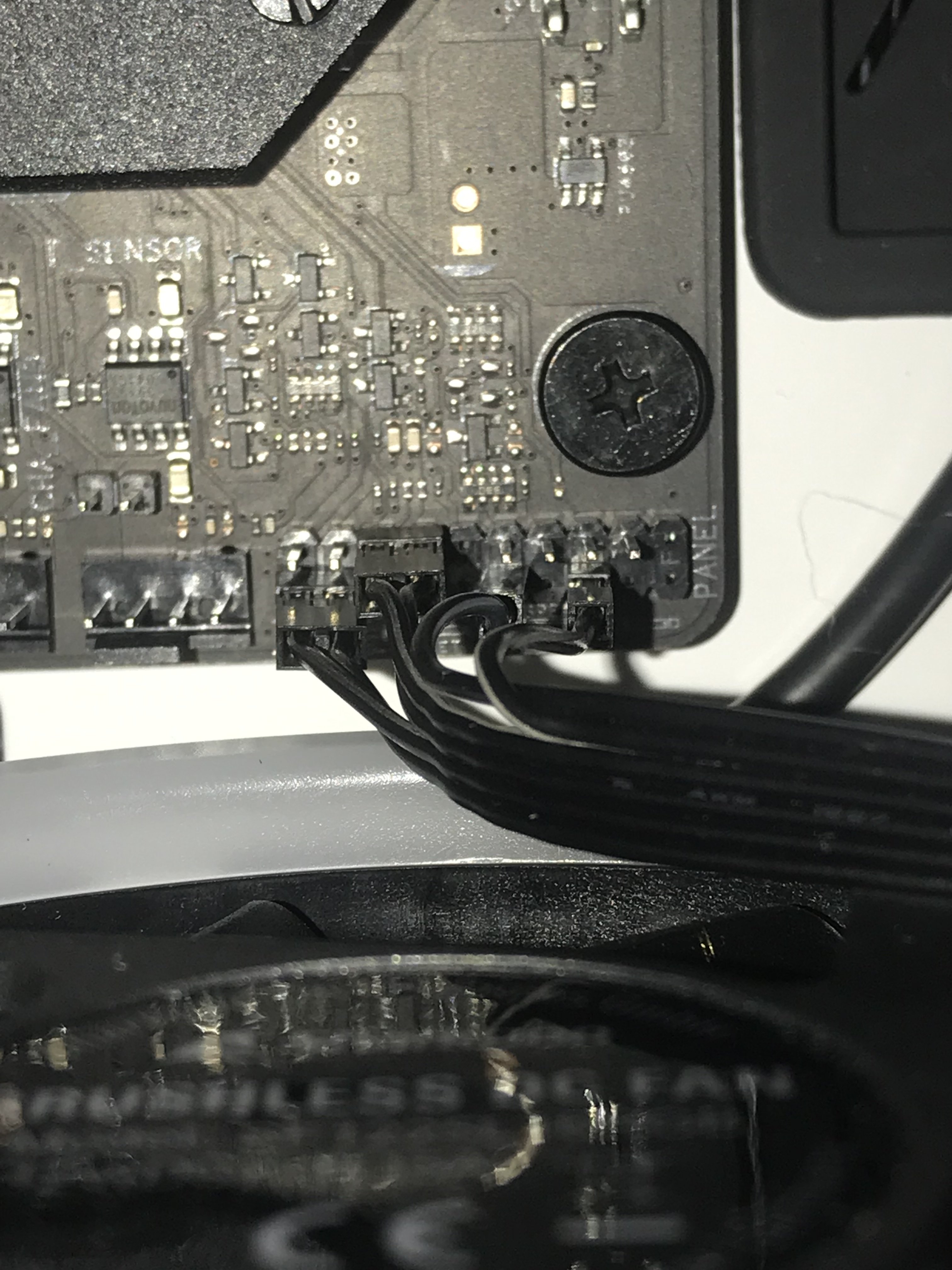

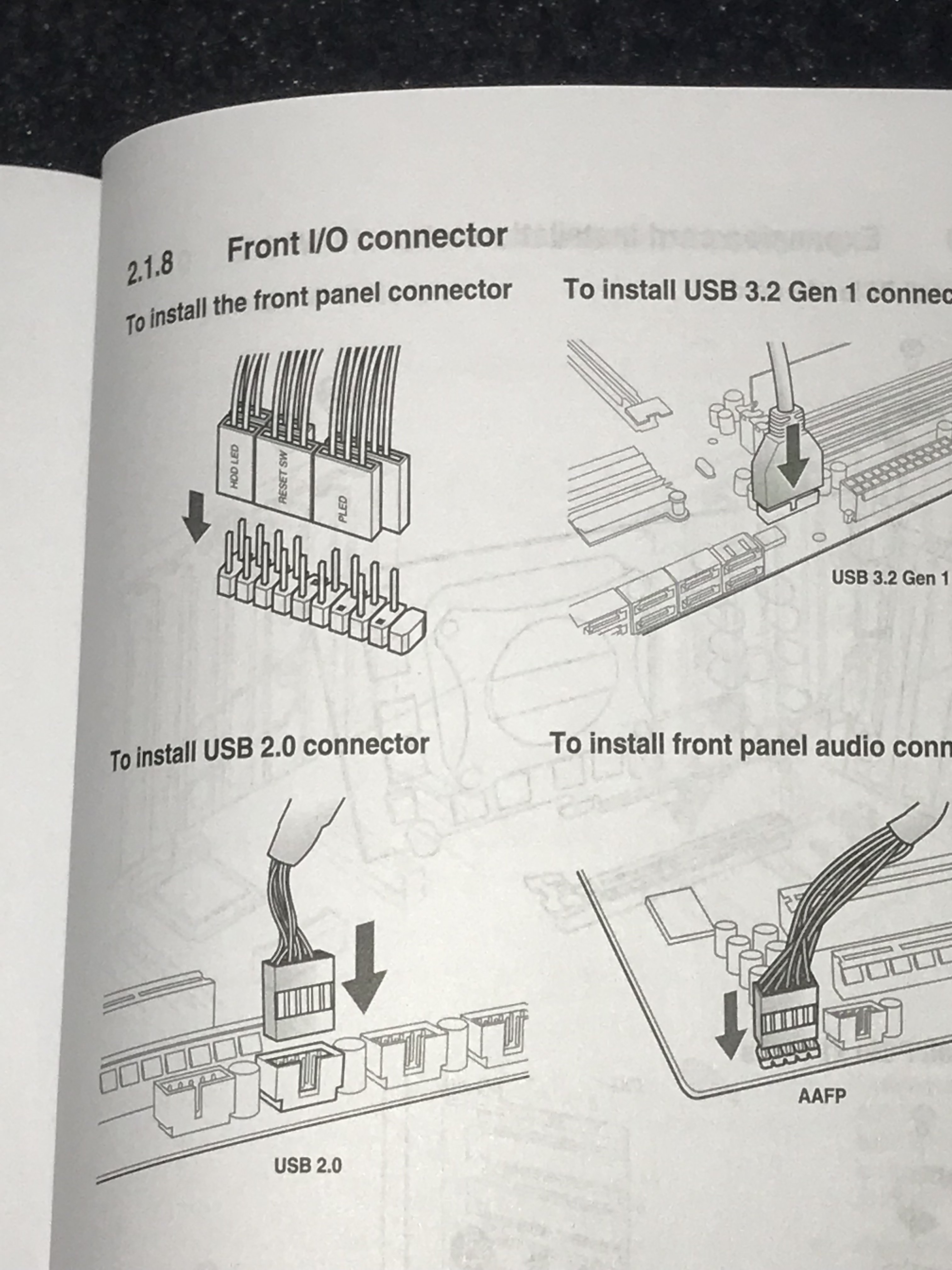

ich habe das Problem dass ich nicht weiß wie die Power Stecker vom front panel auf mein Mainboard gesteckt werden: Bilder im Anhang

Vielen Dank im Voraus



[KnolleJupp]

Hmm...
Handbuch: https://dlcdnets.asus.com/pub/ASUS/.../E17112_ROG_STRIX_B450-F_GAMING_II_UM_WEB.pdf

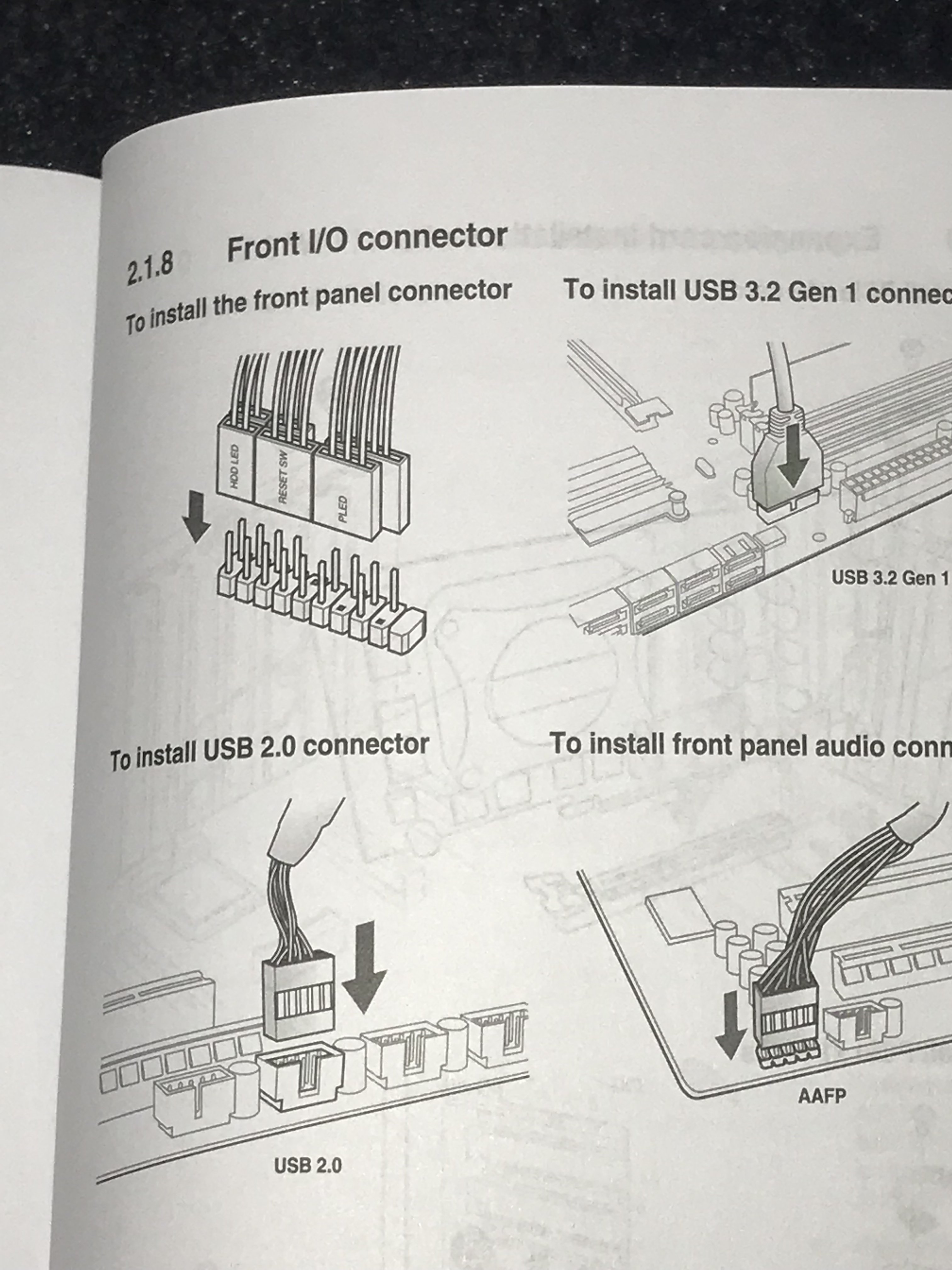

Seite 1-20 bzw. 34, "System Panel header".



[Rickmer]

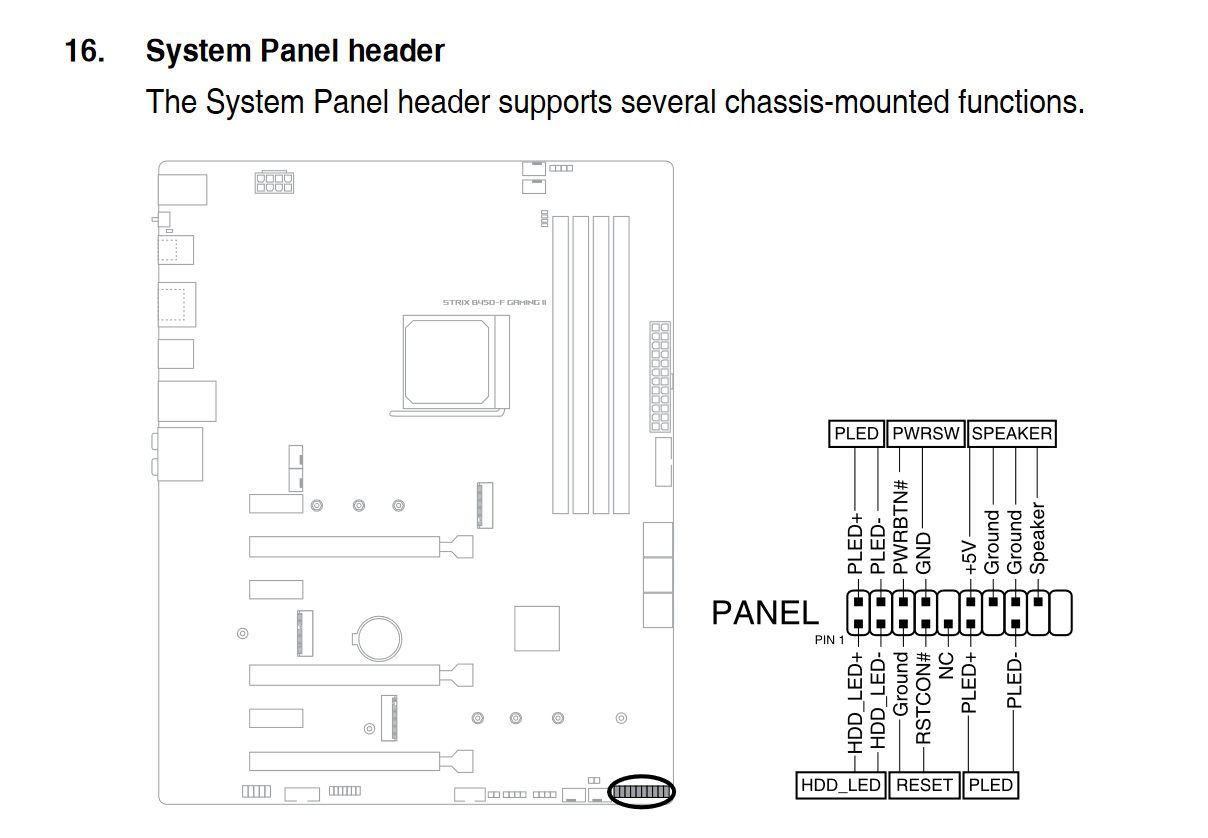

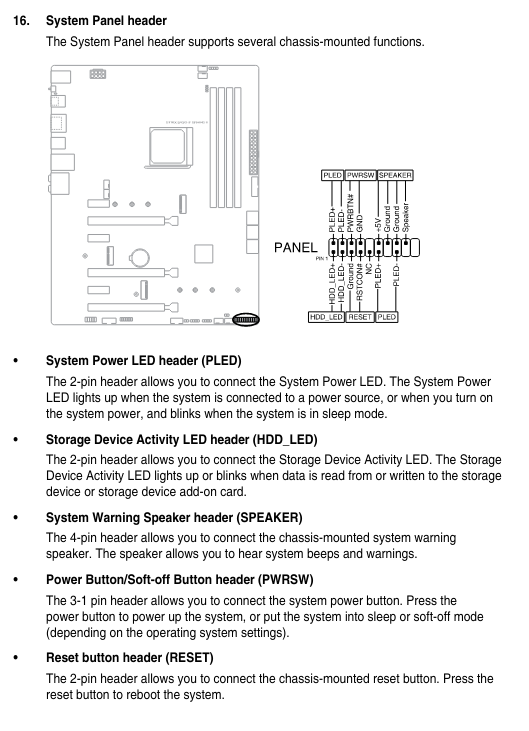

Ist in der Anleitung auf 1-20 zu finden
https://dlcdnets.asus.com/pub/ASUS/.../E17112_ROG_STRIX_B450-F_GAMING_II_UM_WEB.pdf

Wie rum der Schalter drauf steckt ist scheißegal, Power und HDD LED stimmen nicht



[ghecko]

Das ist die richtige Seite.



[unlock]

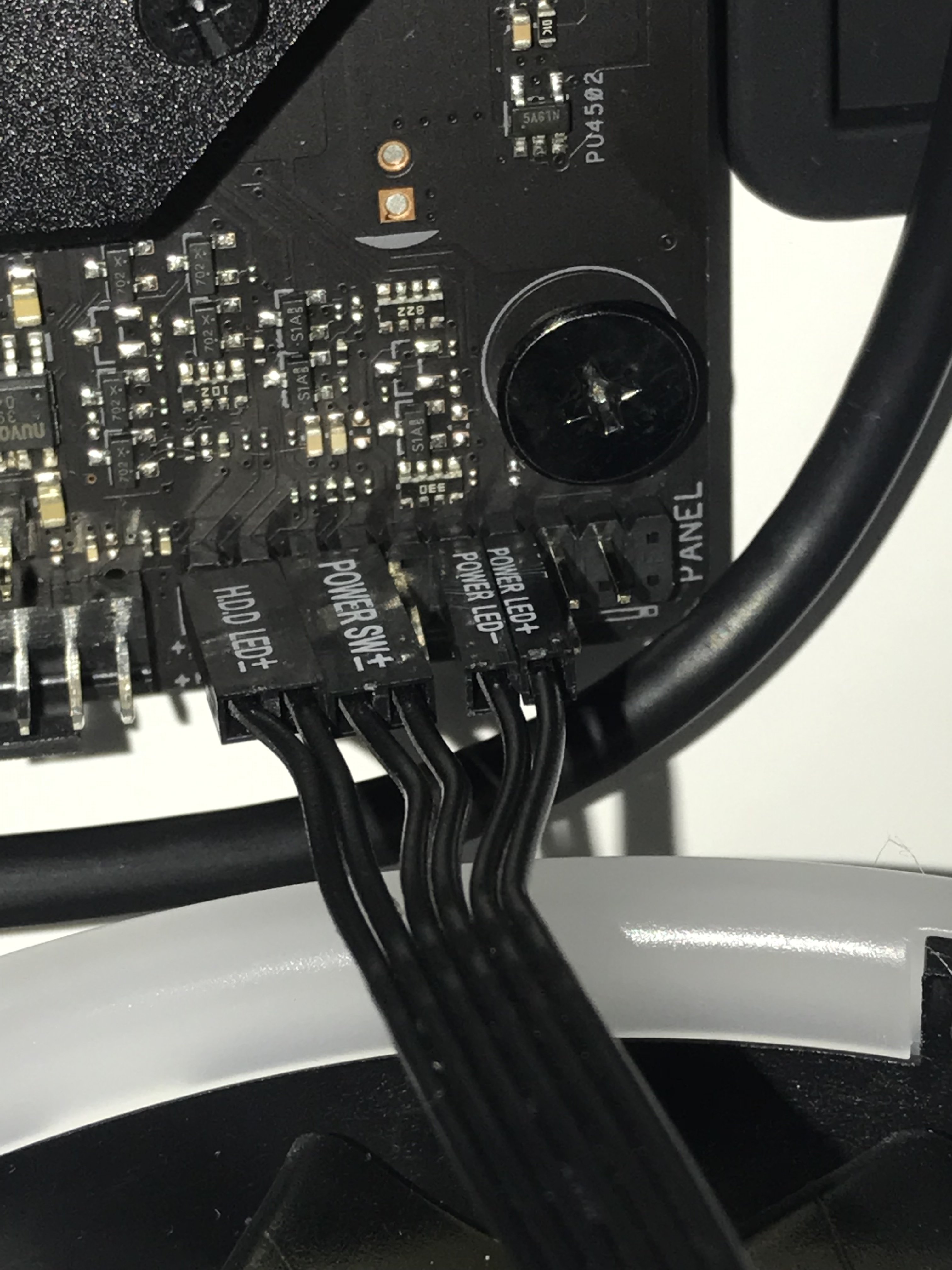

So wie ich das sehe, hast du die Power LED an den Speakeranschluss angeschlossen und die HD-LED an den Power LED Anschluss. Der Powerschalter in der Mitte ist korrekt.



[Nico407x]

Danke für eure schnellen Antworten!

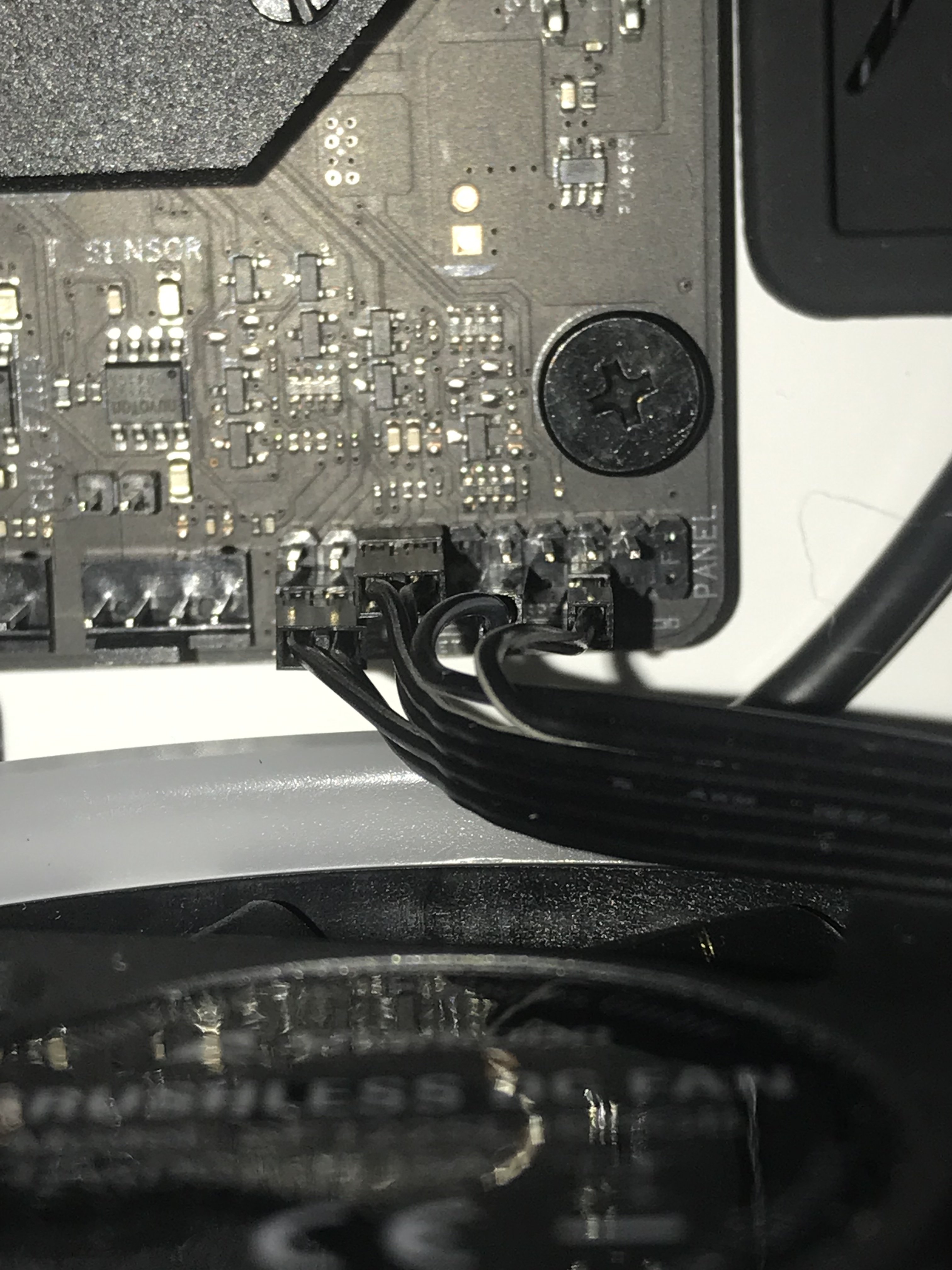

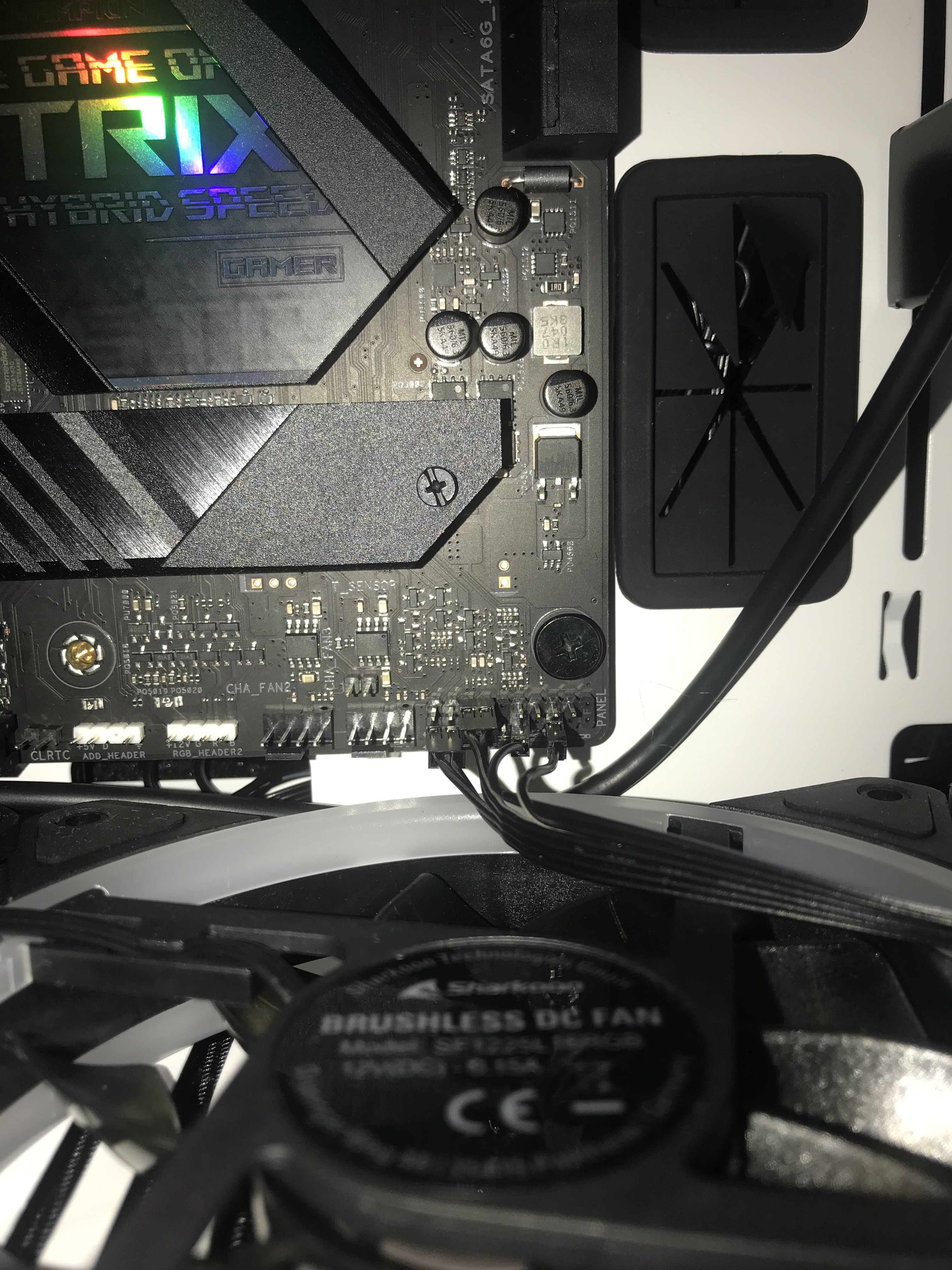

Habe ich sie jetzt richtig reingesteckt? (habe mein Netzteil noch nicht kann es deswegen nicht testen)

lg



[bisy]

Habe ich sie jetzt richtig reingesteckt?

PLED kommt halt statt rechts unten mit Links oben dran. unten rechts wäre halt, wenn man ein 3Pin PLED Stecker hat.

PWR SW und Reset ist egal, wie rum man die anschließt, denn die brücken beim drücken der Taster eh nur die zwei Pins.
Ob die LEDs richtig rum drin sind, siehst du beim anschalten, wenn die nicht leuchten, halt rum drehen.

Für den PC start bräuchte man eh nur den Power SW (Switch/Taster), der Rest ist optional



[unlock]

Sieht gut aus.
