2. Bildschirm auflösung begrenzt HP Dock USB-C G5

[361]

Hey zusammen
Ich habe hier mein Laptop (hp elitebook 840 g6) mit einer Doking station ( HP Dock USB-C G5 ) verbunden so weit funktioniert alles außer das der 2. screen begrenzt ist auf 1200x800 (60hz) und schwarze ränder hat.Dagegen ist der 1.screen auf 2540x1440p (60hz) eingestellt. Es sind 2 EV2760 Monitore die GaKa des Laptops ist eine Intel UHD Graphics 620
Es sind 2 Display Ports angeschlossen und das ist noch ein HDMI anschluss frei bei der station aber wenn ich es verbinde passiert nichts
egal ob die anderen display ports angeschlossen sind oder nicht

Weiß jemand wie ich den 2. Bildschirm auf die gleiche auflösung einstellen kann?



[species_0001]

willkommen im Forum,

dafür braucht es ein Thunderbolt Dock, z.B.
https://geizhals.de/hp-thunderbolt-dock-g4-v108579.html

Über den "nur" USB-C mit Displayport Modus gibts nicht genug Bandbreite, dass beide Monitore mit der gewünschten Auflösung versorgt werden können.

Ganz viel Erklärstoff:
https://www.computerbase.de/2016-01/usb-typ-c/
https://www.computerbase.de/forum/t...ch-wie-an-mein-notebook-anschliessen.2115844/



[Drewkev]

Das Problem ist hier die Dockingstation, du brauchst eine mit Thunderbolt.



[SaxnPaule]

@species_0001 Hast du Erfahrung mit dem G4 Dock? Ich hatte das mal da und bei meinem ist permanent der Lüfter gelaufen. In ruhiger Umgebung ein No-Go. Zudem ist das Anschlusskabel extrem kurz.
Daher dann der Griff zum Dell WD19TB.

Edit: Kann auch sein, dass ich die G2 hier hatte. Die sehen ja auf den ersten Blick gleich aus.



[species_0001]

jaein. bin mehrheitlich im Dell Land unterwegs. hatte nur 1x so eine HP Dockingstatin in der Hand. Ja, mit permanenten Lüfter.

Theoretisch geht an das HP Elitbeook auch jede andere Thunderbolt Dockingstation. Egal welche Marke. dennoch würde ich tendenziell immer markengleich Laptop+Dock kaufen.



[JpG]

@species_0001
Die Dock sollte das aber doch packen:

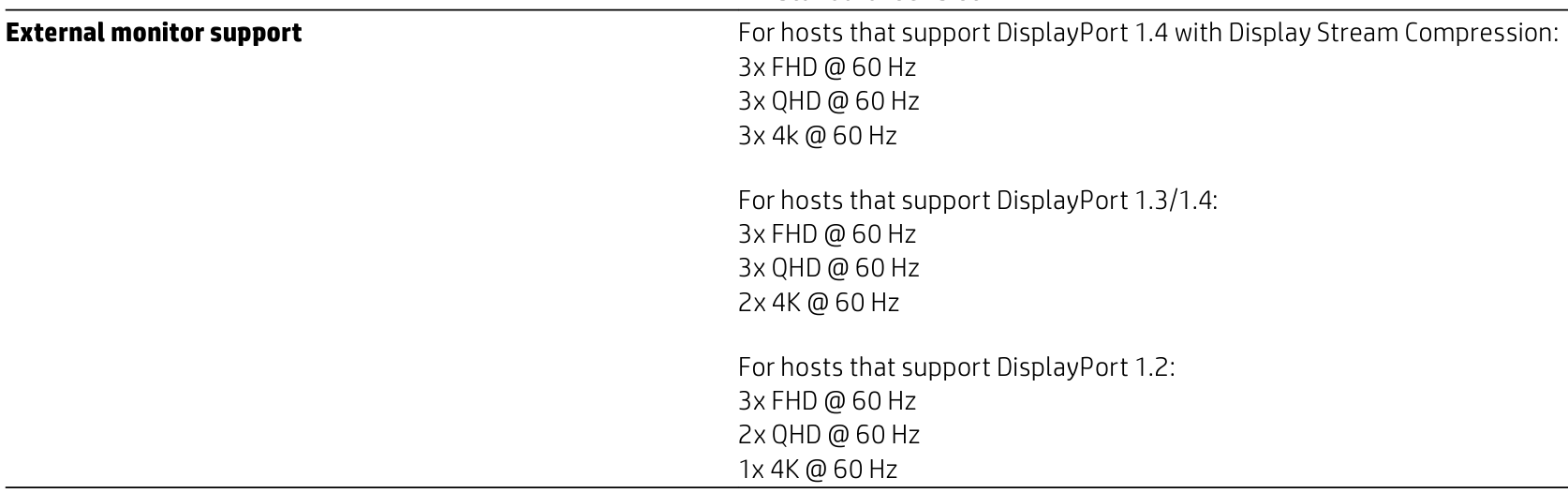

HP USB-C Dock G5
2x DisplayPort 1.4 (Buchse, max. 5120x2880@60Hz)

Ich hab zB die hier: Lenovo ThinkPad USB-C Dock Gen 2, USB-C 3.1
2x DisplayPort (Buchse, max. 3x 1920x1080@60Hz oder 2x 3840x2160@30Hz oder 1x 3840x2160@60Hz)
mit 2xDell P2720D, 27" auf 2560x1440@60Hz

Also funktionieren kann das schon.



[SaxnPaule]

Ich kann die einwandfreie Funktion vom WD19TB an Elitebooks (G5 und G7) mit zwei 4K60 Monitoren bestätigen
...abgesehen vom Einschaltknopf.



[species_0001]

@JpG okey
dann gebe ich zu bin ich mir nicht mehr 100% sicher. Nach meinem Verständnis kann das dann funktionieren, wenn Laptop und TB Dock sich dann auf DP 1.4 HBR3 einigen. Kann sein, dass das wiederum das Elitebook G6 nicht kann.

https://tomverbeure.github.io/video_timings_calculator
wenn wir hier das Preset 144p / 120Hz nehmen, sieht man dass es HBR3 braucht.

bzw. mal ausprobieren obs im Bios gibt:
https://support.hp.com/de-de/document/c06585709



[Drewkev]

@JpG
Das Problem ist die Bandbreite, der USB-C Stecker der HP G5 kann zwar DP 1.4 mit all seinen Features, aber afaik nicht mit der vollen Bandbreite von DP 1.4, diese richtet sich nach dem verbauten USB-Standard.

Außerdem wird das gesplittet damit neben Video auch Daten (USB, LAN usw.) übertragen werden können.



[SaxnPaule]

Das G7 kann nur HBR2, dann kann das G6 sicher auch nicht mehr.

Allerdings müsste 2 x QHD dennoch funktionieren. Evtl. nur mit aktiviertem High-Res Mode im UEFI.



[Drewkev]

HBR2 bedeutet um die 9Gbit für Video, das reicht nicht für 2x 1440p60Hz.

Ich hoffe ich vertue mich gerade nicht.



[SaxnPaule]

Durch den High-Res Mode werden ja die USB-Ports auf 2.0 gedrosselt um für Video mehr Bandbreite bereitstellen zu können.



[Drewkev]

Mhm, im USB-C Stecker gibt's wohl sogar eigene Pins für USB 2.0, aber wie ist das dann mit der NIC?

Wobei, selbst wenn für die NIC ein Kanal reserviert bleibt sind das knapp 13Gbit für Video, das reicht definitiv für 2x 1440p60Hz.



[Nero FX]

Mit dem USB-C G5 Dock geht erst ab Core i 11xxx DisplayPort 1.4. Bis G7 nur DP 1.2. Thunderbolt Entschärft das aber ist auch teuer.

Ich würde daher beim G6 auf die HP 2013 UltraSlim Dockingstation setzen, gleiche Auflösungen wie bei USB-C mit High-Res aber USB 3.0 weiterhin möglich und LAN Port wird nur 1zu1 an Rechner weitergegeben also volle Performance. Die HP 2013 UltraSlim Docks gibts ab 25€ gebraucht. Wichtig: Firmware 2.33.004 einspielen.



[Ray519]

Allerdings müsste 2 x QHD dennoch funktionieren. Evtl. nur mit aktiviertem High-Res Mode im UEFI.

Ganz genau. Nur ohne USB3. Das ist sehr schwach von HP das so zusammen zu werfen. Das sollten getrennte Einträge sein. Genau wie die Trennung nach HBR3+DSC, HBR3, HBR2.
