6870 Grafikkarteneinbau

[SaxnPaule]

3. Installier MSI Afterburner



[Arcanus]

Hey,

1. um den lautstärkenunterschied festzustellen würde ich gerne mal die grafikkarte einfach deaktivieren und nur mit onboard grafik starten. im gerätemanager deaktivieren ist wohl eine schlechte idee, hat jemand einen anderen vorschlag?

2. wüsste ich gerne wie viel mein mein system mit der grafikkarte jetzt verbraucht, also wie hoch der verbrauch des netzteils ist. gibts da ein tool oder braucht man ein messgerät?

3. wüsste ich gerne wie die temperatur der grafikkarte ist bzw wies mit lüfter umdrehungen aussieht(mit speedfan hatte ich bislang kein glück)

und 4. kann ich trotz des hohen verbrauchs des netzteils einen benchmark test machen oder ist das nicht ratsam?

1. Lüfter der Graka kurz mit dem Finger anhalten (der OnBoard Chip wird passiv gekühlt, ist ergo lautlos).

2. Ohne Messgerät geht da garnichts. Die Leistungsaufnahme der CPU kann man sich noch anzeigen lassen, aber z. B. die gesamte Verlustleistung kann das System nicht ermitteln.

3. MSI Afterburner oder GPU-Z sind dazu ganz gut geeignet.

4. Du hast ein ordentliches BQ! NT, das entsprechende Schutzmechanismen für solche Fälle hat, damit nichst kaputt geht. Wenn die Belastung zu groß wird (glaube ich nicht), dann schaltet es sich einfach ab.



[AFL11]

Hi, hatte leider keine Zeit zum Antworten.

Also der Tipp mit MSI Afterburner war sehr gut, das Tool zeigt alles an was ich wollte. Die Temperatur ging bisher nie über 70°(auch in Spielen) und die Lüfterauslastung nie über 50%

zu 1. kann man einfach so mit dem Finger den Lüfter stoppen? Sind da keine Schäden möglich?

und eines noch, sapphire bietet ein tool namens Trixx zum übertakten an. Verliert man die Garantie wenn man da was verstellt(ist ja immerhin ein Programm vom Hersteller selbst)



[AFL11]

Bitte um kurze Antwort zu den 2 Fragen die noch offen sind, möchte nicht auf eigene Faust etwas probieren und kapputt machen



[#.kFk]

Die Lüfter kannste kurz stoppen, da passiert nix solange du sie keine Stunde lang stillhälst.

Und auch wenn du mit dem Herstellertool übertaktest verlierst du deine Garantie, außer es wird explizit erwähnt, dass das Gegenteil der Fall ist.

mfg



[AFL11]

ok danke. dann werde ich es mit übertakten lassen, da mir die Leistung sowieso vollkommen ausreicht.



[vegasvic]

Hallo liebe Forumsmitglieder!

Nachdem mein PC mittlerweile in die Jahre gekommen ist, dachte ich mir ich leg mir einen neuen zu. Hierzu habe ich mir vorgenommen, den PC selbst zusammenzubauen. Mein letzter Eigenbau liegt aber schon mehr als 10 Jahre zurück. Nun habe ich doch erhebliche Problem mit den Anschlüssen.
Ich habe mir eine ASUS GTX 560 Ti Direct CU II Grafikkarte besorgt. Diese hat 2 6-polige Anschlüsse, für welche zwei Peitschenkabel (6-polig, 2x3-polige Stromstecker) beiliegen.
Mein Netzteil (be quiet Straight Power E9 500 W) hat 2 PCIe (6+2-pin) Kabel, die mit VGA1 und VGA2 bezeichnet sind. Nun dachte ich die wären für 2 Grafikkarten (SLI/Cross Fire) gedacht. Wenn ich die Antworten in diesem Thread richtig verstanden habe, dann sind beide 6-poligen Anschlüsse der Grafikkarte mit Strom zu versorgen und ich müsste die beiden vom Netzteil kommenden PCIe-Kabel in die 6-poligen Grafikkartenanschlüsse einstecken?! Oder?

Im voraus schon mal besten Dank für eure Hinweise



[Alisee84]

Jep, korrekt! Beide PCI-Express Stromkabel in die Graka, aber nur die 6-Poligen, die restlichen 2 Poligen Stecker müssen dann so rumbaumeln



[vegasvic]

Vielen Dank für die prompte Antwort.

Hätte da auch gleich noch eine Frage zum Mainboard. Habe ein ASUS Maximus IV Extreme.
Der Gehäuseanschluss (Front-I/O) sind lt. Gehäusehersteller direkt mit dem Netzteil zu verbinden. Es handelt sich da um diese 4-poligen Stromstecker. Am Netzteil habe ich aber keinen Stecker, der zu diesem Front-I/O-Netzstecker passen würde. Auf dem Mainboard befindet sich aber ein 4-poliger (also 4 Zapfen) Stecker. Kann dieser für die Stromversorgung verwendet werden?
Außerdem weiß ich nicht, welcher der 12 V Connectoren (P4 oder P8) für die CPU auf das Mainboard gesteckt werden muß. Das Netzteil bietet beide und der Anschluß auf dem Mainboard ist 8-polig, aber mit einer Klappe zur Hälfte abgedeckt. Die CPU ist ein Intel
Core i7 2600K.
Ich weiß, das sind viele Fragen, aber ich wäre für jeden Hinweis dankbar.



[Alisee84]

Am Gehäuse, meinst du da die Molex Stecker? Normalerweise müsste so einer am Netzteil dran sein, wüsste aber nicht, was das jetzt bringen sollte, normalerweise bekommen die ganzen LEDs und USB Anschlüsse und alles andere die Versorgung vom Mainboard.

Wenn der Anschluss 8-polig ist, dann steckst du da P4 und P8 gemeinsam rein, manche mainboards benötigen nur den 4Poligen also den P4 alleine.

Ich glaube die 4poligen Zapfen die du erwähnst, damit meinst du wahrscheinlich die den Anschluss für USB, wenns passt dann rauf damit, aber richtig rum müsste auch irgendwo in der Anleitung stehen.



[vegasvic]

Hallo Alisee84,

vielen Dank für deine Antworten.
Bei dem 8-poligen Anschluß handelt es sich lt. Aufdruck auf dem Board um den EATX12V. Hier kann man einen 4-poligen oder einen 8-poligen Stecker anbringen. Aber welchen? Aber nicht beide zusammen. Vielleicht verstehe ich das aber auch nicht richtig.

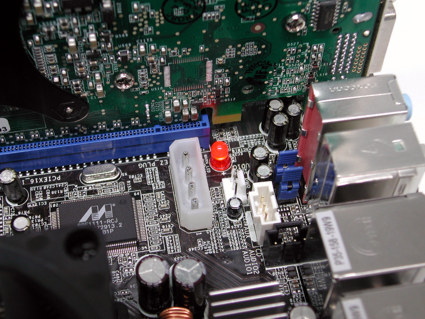

Der andere Anschluß mit den 4 "Zapfen" ist lt. Aufdruck EZ PLUG 1. Müsste meiner Meinung nach eine Stromversorgung sein, so wie beispielsweise die Pfostenstecker für HDD´s!
Werde morgen versuchen Fotos anzufertigen und diese dann einstellen.
Wünsche dir noch einen schönen Abend.



[RaZorHeaVen]

Hi,

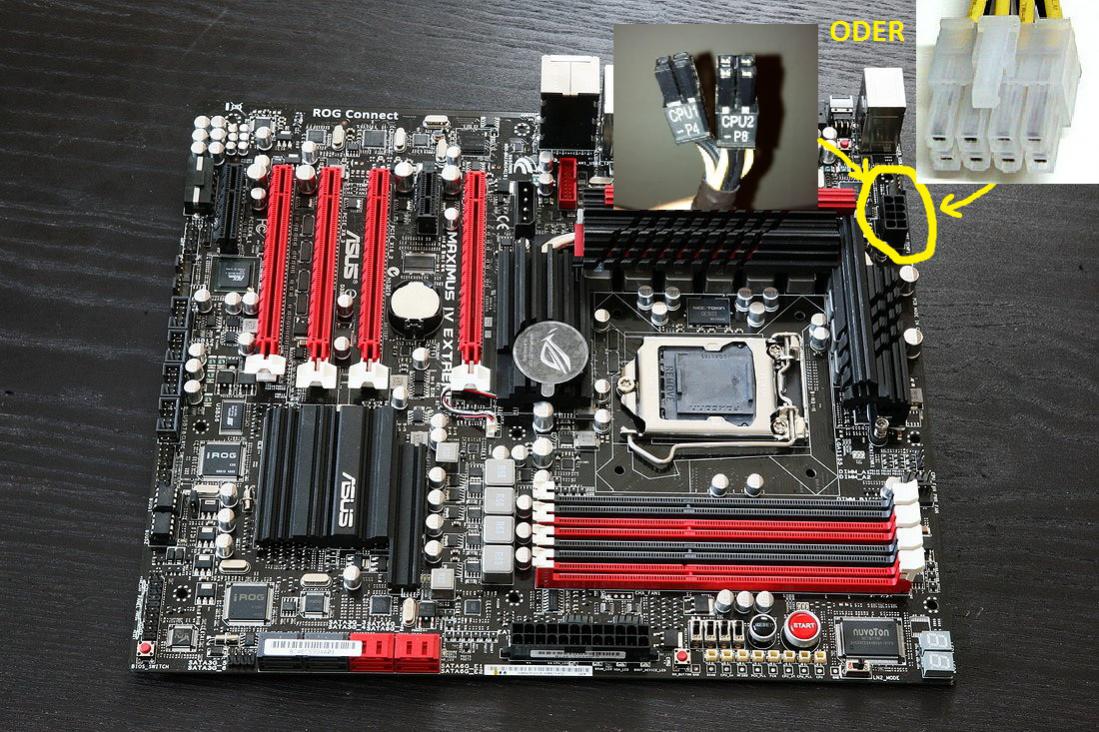

im Anhang mal ein kleines Beispiel für dein "Problem", also in deinem Fall steckst du einfach den 8 Poligen Connector in den auf dem Bild gekennzeichneten "Steckplatz". Als beispiel habe ich noch die Variante 2x 4Pin Connector abgebildet. Doch da auf deinem Board ein 8 Pin-Connector verbaut ist, musst du diesen auch voll belegen, also entweder 2x 4Pin oder 1x 8Pin. Es ist auch so vorgesehen, dass nur diese bestimmten Stecker dort reinpassen und man eigentlich nicht viel falsch machen kann!!!

Ich glaube den EZ PLUG müsstest du nur anschliesen, wenn du keinen 24 Poligen Netzteil-Stecker hast. Da es bei älteren Netzteilen nur 20 Polige Stecker gab, musste man diesen Molex-Stecker vom Netzteil kommend zusätzlich anschliesen.
Es kann auch sein das man den EZ PLUG zusätzlich anschliesen muß, wenn man sich mehrere Grafikkarten einbauen will, weil dann der Strom des Mainboards nicht mehr ausreicht. Aber das müsste in der Beschreibung stehen.

Hast du vor mehrere Grakas einzubauen?

Ich hoffe ich konnte helfen!?

Edit:
Ich habe eben noch einmal nachgelesen das man den EZ Plug - Anschluss (normaler 12V-Molex-Anschluss ---> wie er auch an Laufwerken verwendet wird) nur benötigt, wenn man zwei Grafikkarten einbaut, weil das System sonst instabil laufen könnte!!! Mfg
