Projekt (&Beratung) Wasserkühlung im NZXT H440

[Schraube24]

Hallo zusammen,

ich habe nun mir mal einen Wunsch erfüllt: eine Costum WaKü

Also mal zu meinem Setting:

Gehäuse: NZXT H440 (2x NB Multiframe M12-2 in der Front)
Mainboard: Gigabyte 990FXA-UD5 (rev. 1.x)
CPU: FX8350 @ Standard Clock
GPU: MSI R9 390X Gaming 8G
NT: Straight Power 10 800W
SSD: Samsung 840 Pro 128GB, 850 Pro 512GB
HDD: Samsung HD154UI 1,5 TB

Wakü
​

• 1 x EK Water Blocks EK-Supremacy EVO = 64,90 € (In den Warenkorb legen)
• 1 x EK Water Blocks EK-FC R9-390X TF5 - Acetal+Nickel = 119,90 € (In den Warenkorb legen)
• 1 x EK Water Blocks EK-CoolStream SE 360 = 69,90 € (In den Warenkorb legen)
• 3 x PrimoChill PrimoFlex Advanced LRT Schlauch 15,9/9,5 mm - klar, 1m = 7,90 € (In den Warenkorb legen)
• 12 x EK Water Blocks EK-ACF Fitting 16/10mm G1/4 - Elox schwarz = 4,90 € (In den Warenkorb legen)
• 4 x EK Water Blocks EK-AF gewinkelt 90 Grad G1/4 Zoll - schwarz = 8,90 € (In den Warenkorb legen)
• 1 x aqua computer Aquastream XT USB 12V Pumpe - Ultimate Version, OLED = 99,90 € (In den Warenkorb legen)
• 1 x Bitspower Auslass-Adapter auf IG 1/4 Zoll für Eheim 1046 - carbon black = 8,90 € (In den Warenkorb legen)
• 1 x Bitspower Adapter G1/4 Zoll IG für Eheim 1046/48/1250 - matt black = 6,90 € (In den Warenkorb legen)
• 1 x aqua computer Kugelhahn Innengewinde G 1/4 ohne Anschlüsse = 4,90 € (In den Warenkorb legen)
• 1 x EK Water Blocks EK-AF T-Splitter 3x G1/4 female - schwarz = 8,90 € (In den Warenkorb legen)
• 1 x Bitspower Anschluss 2x G1/4 Zoll AG - Sechskant, carbon black = 5,90 € (In den Warenkorb legen)
• 2 x EK Water Blocks EK-Ekoolant EVO Premix, Blood Red - 1000ml = 7,90 € (In den Warenkorb legen)
• 1 x BitFenix 8-Pin PCIe Verlängerung 45cm - sleeved schwarz/rot/schwarz = 6,90 € (In den Warenkorb legen)
• 1 x BitFenix 24-Pin ATX Verlängerung 30cm - sleeved schwarz/rot/schwarz = 8,90 € (In den Warenkorb legen)
• 1 x BitFenix 8-Pin EPS12V Verlängerung 45cm - sleeved schwarz/rot/schwarz = 5,90 € (In den Warenkorb legen)
• 1 x BitFenix 6-Pin PCIe Verlängerung 45cm - sleeved schwarz/rot/schwarz = 6,90 € (In den Warenkorb legen)
• 3 x BitFenix Molex zu SATA Adapter 45 cm - sleeved rot/schwarz = 5,90 € (In den Warenkorb legen)
• 1 x 3-Pin Y-Kabel = 1,90 € (In den Warenkorb legen)

Summe: 577,19 €
(incl. Versand 4,99 €)
​

​

Den AGB gibt es bei Caseking nicht und Watercool steht nicht auf der Whitelist, daher die Verlinkung auf den CB Artikel:
Heatkiller Tube 100

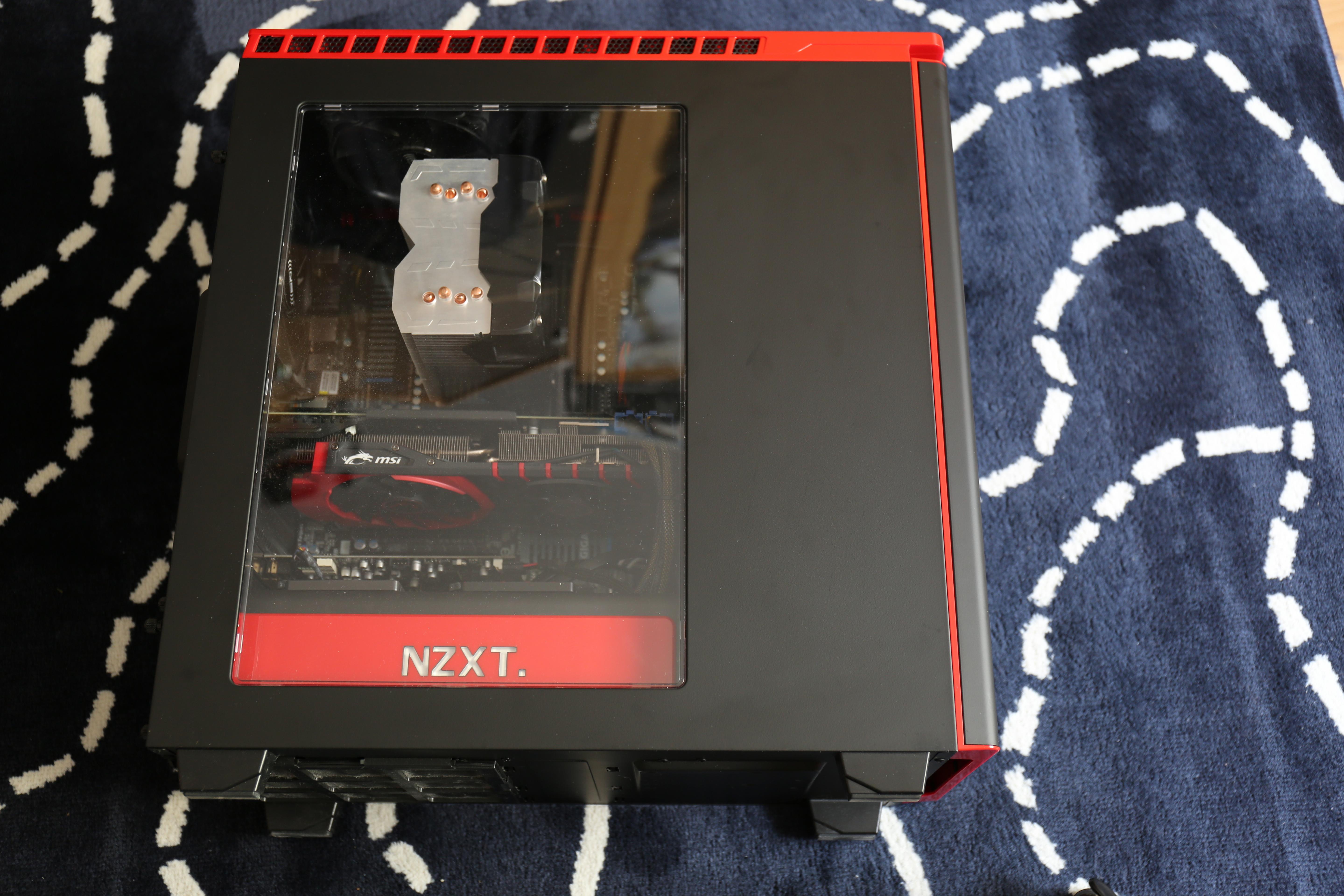

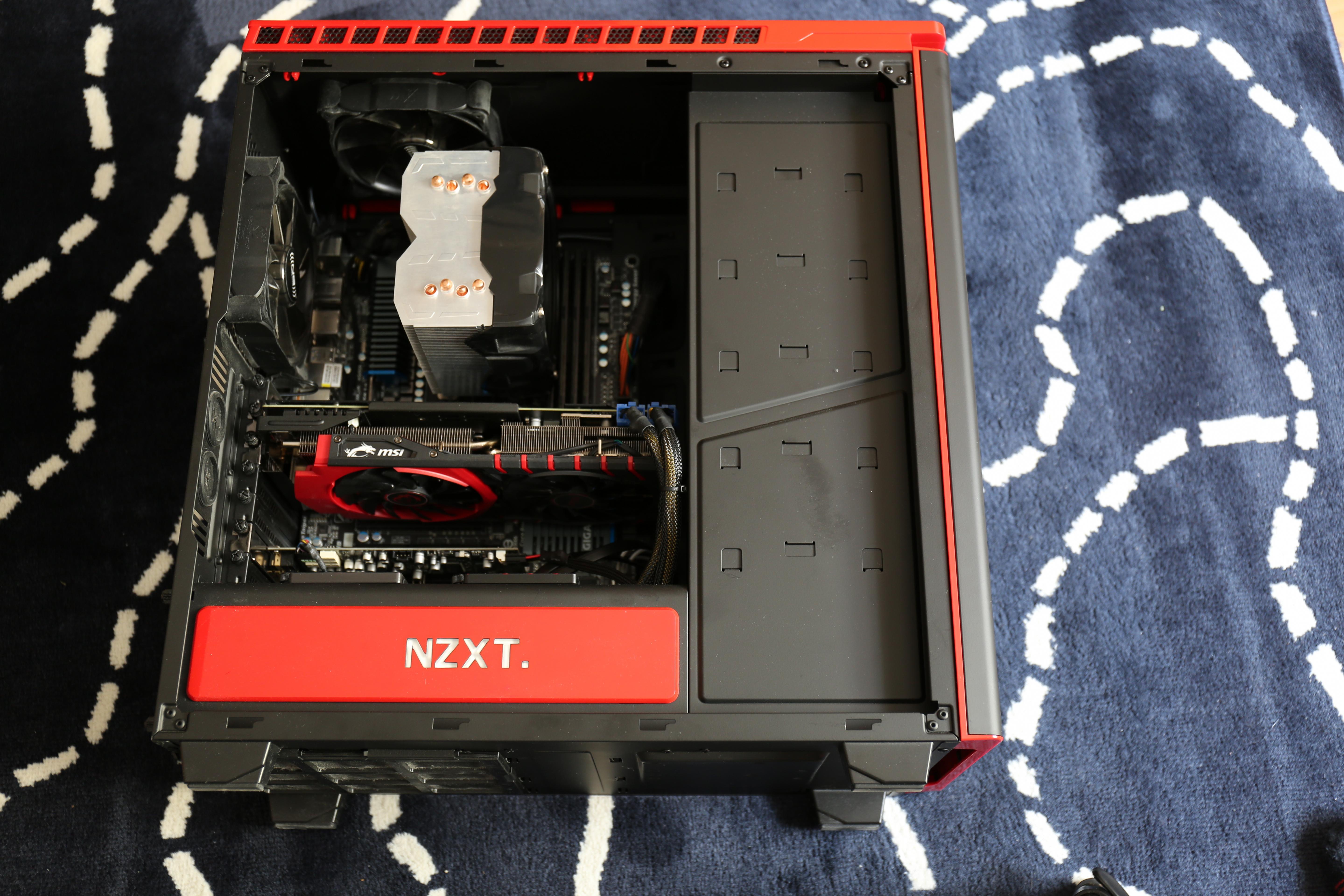

Vorher:

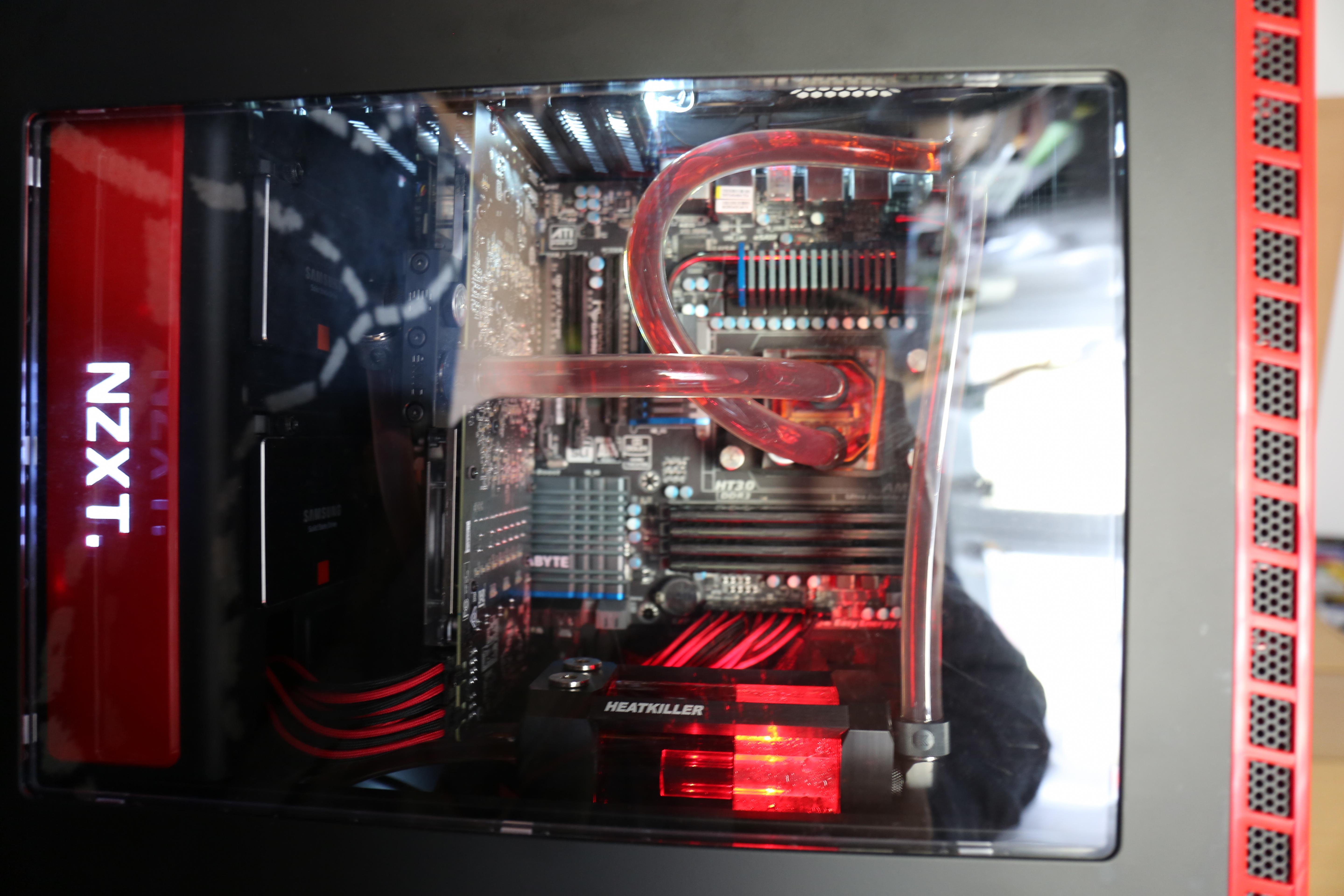

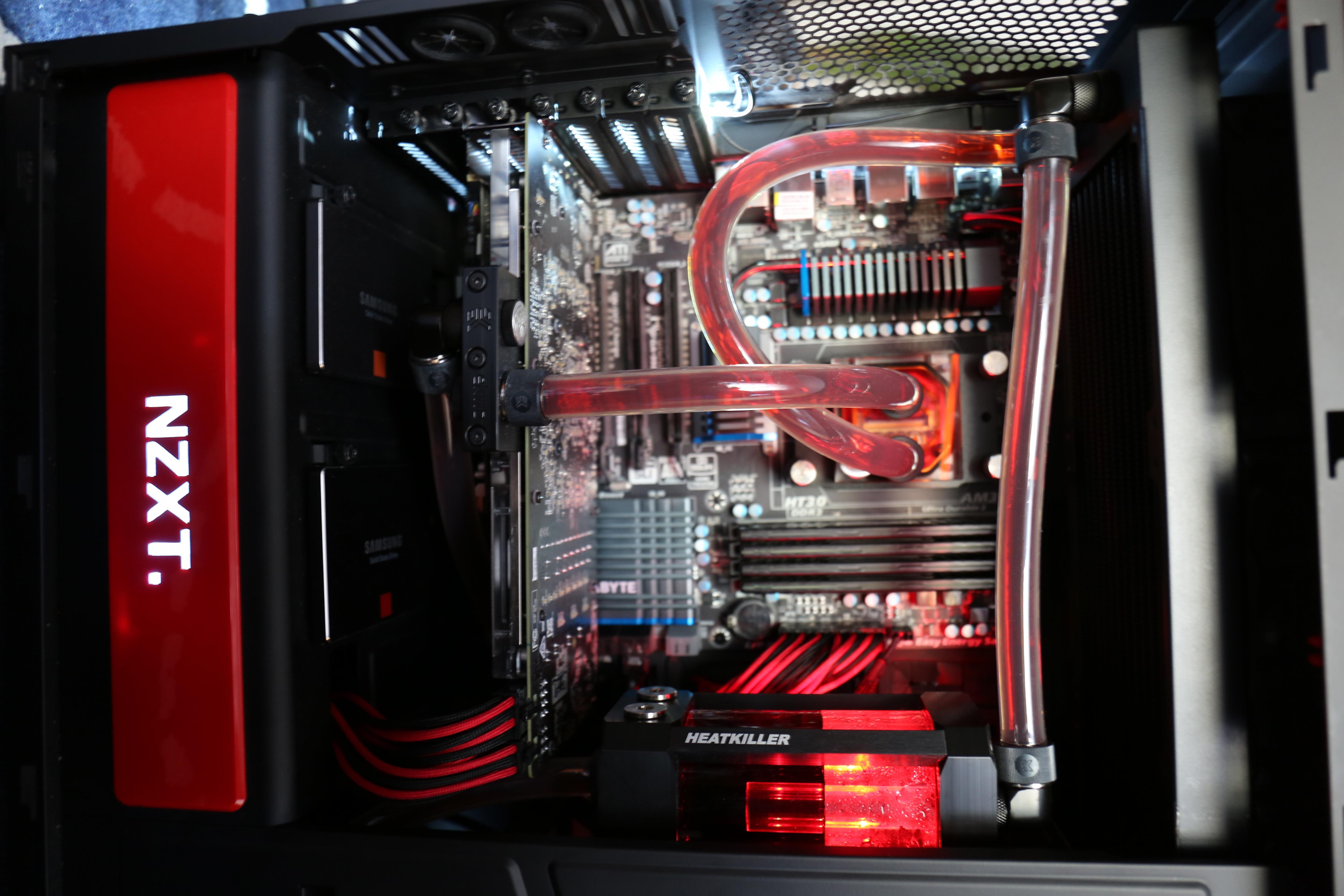

Nacher:

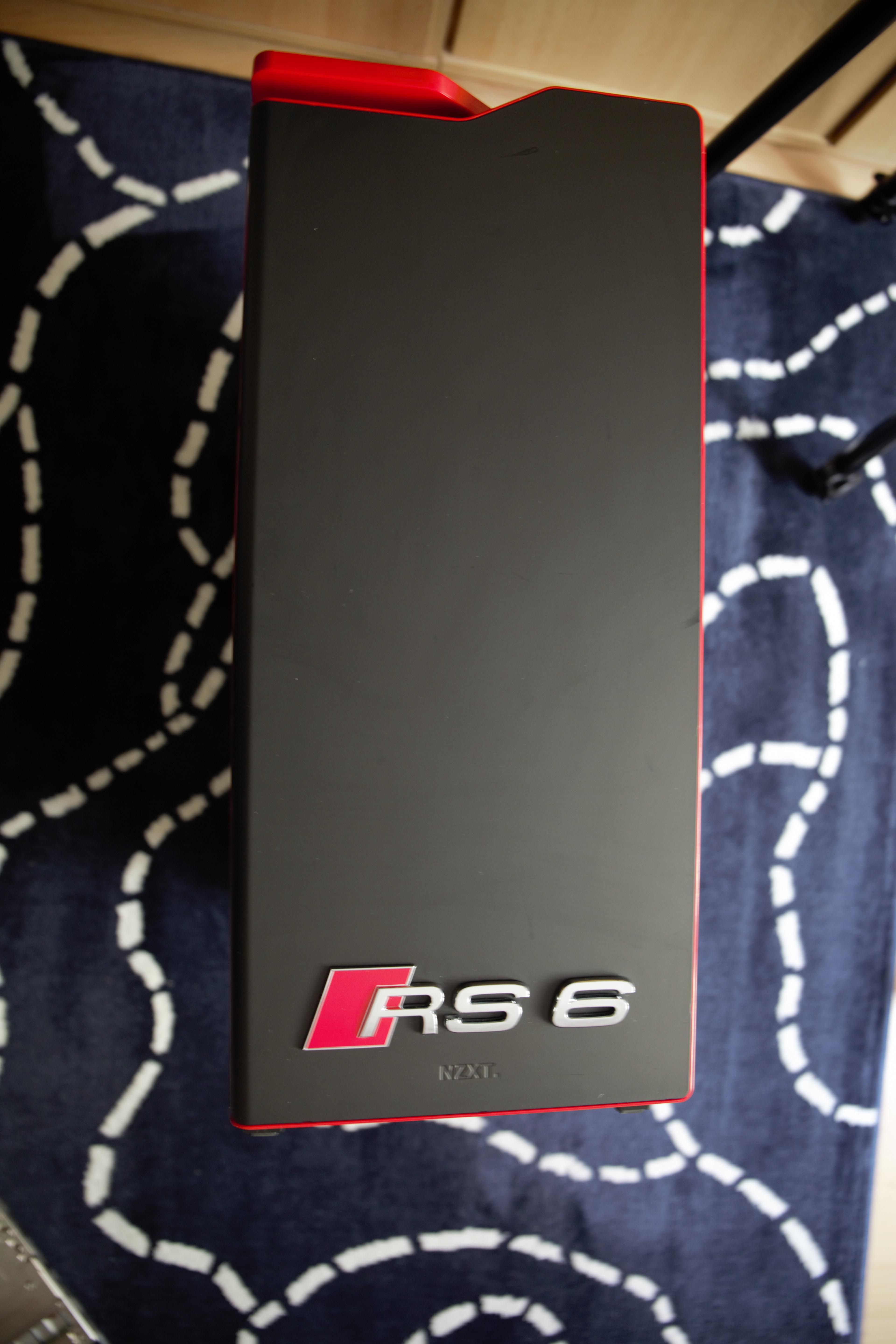

Leider hat es die Bilder gedreht, warum auch immer...

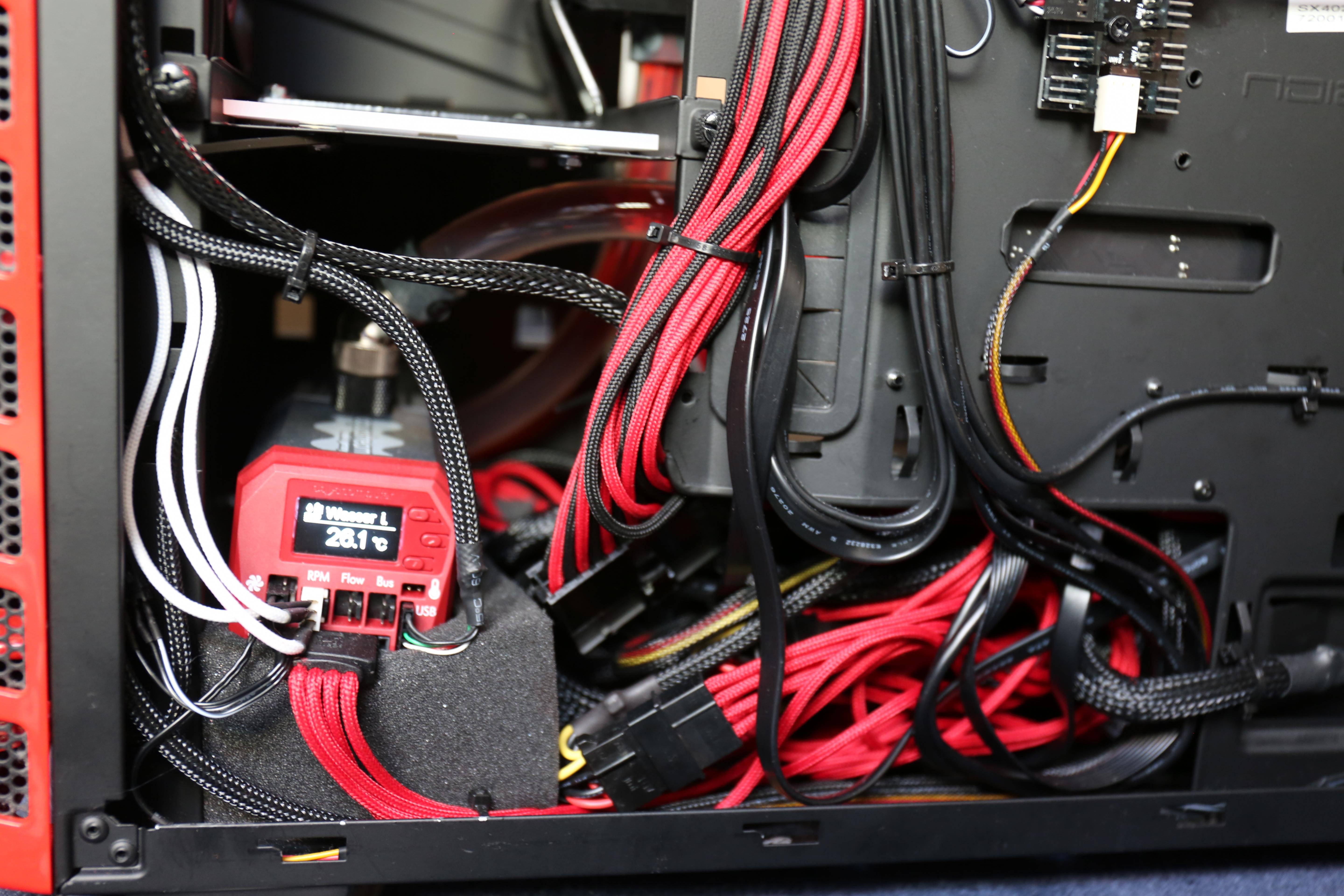

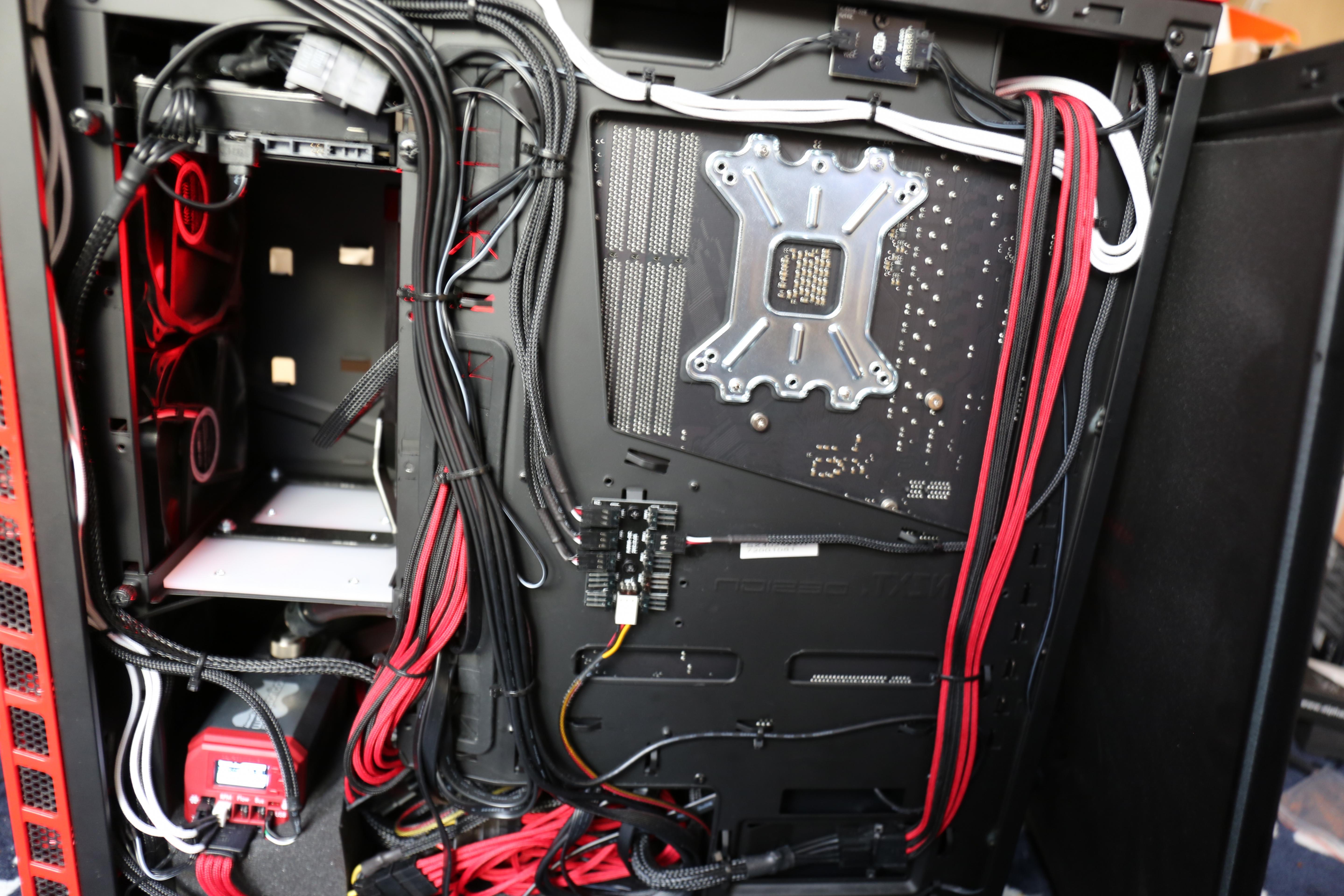

Nicht gerade rühmlich, aber die vielen Leitungen müssen ja irgendwo hin.
Die Aquastream ist noch im Verpackungsschaumstoff gelagert, hatte das Shoggy Sandwich vergessen

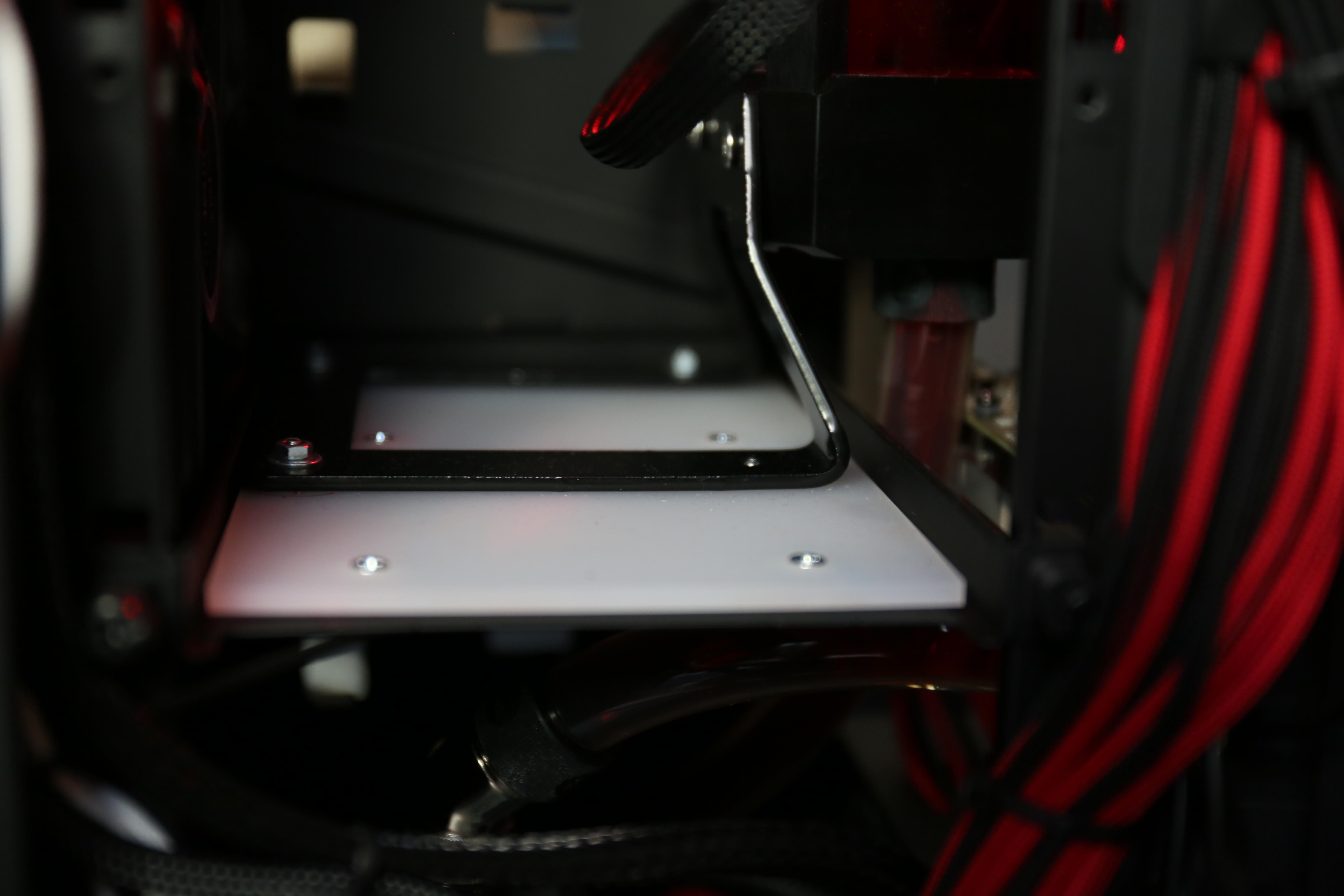

Auf Grund von Befetigungsschwierigkeiten habe ich den Standfuß mit hilfe des HDD Käfigs, einem Stück Acryl und ein Paar Senkkopfschrauben umfunktioniert


[Update 27.01.17]
Es ist jetzt schon eine Weile her, aber besser spät, als nie
Habe mittlerweile den 360er Radi rausgeschmissen und einen MoRa 3 in den Kreislauf eingebaut.
Gut, dass ich anfanfangs 2l Kühlflüssigkeit gekauft hatte, denn der Radi schluckt gleich mal 1,1l davon.
Zu dem MoRa haben sich noch neun NoiseBlocker eLoop B12-1 gesellt, hätte echt nicht gedacht, dass die so leise sind
Außerdem hat die Aquastream nun eine ordentliche Bettung in Form von einem Shoggy Sandwich erhalten.

Da ein Ryzen bald Einzug erhalten soll und ich dann sowieso alles entleeren muss bin ich am Überlegen auf PETG Tubes umzusteigen. Es wäre durchaus praktischer den linken Anschluss am GPU Kühler als Verbindung zur CPU zu nuzen, da man dann nicht so eine Schräge drin hat.

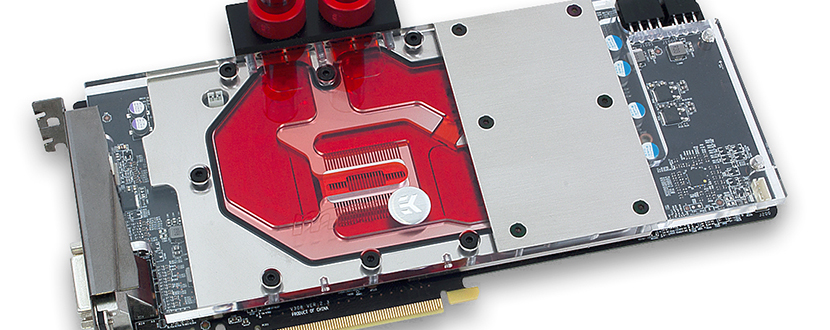

Wenn man sich den GPU Kühler anschaut, dann sieht es nach einem Düsenkühler aus und die Durchflussrichtung möchte beachtet werden.

In der dazugehörigen Anleitung steht jedoch:

You can use any opening as an inlet/outlet port.

Ist es nun egal wie rum die Durchflussrichtung ist oder liege ich mit meiner Annahme richtig?

Gruß
Robert



[Minutourus]

Wenn du eine Mora einsetzen willst und das ordentlich dann könnte das schon was kosten, darf man fragen wie hoch dein Budget für dieses Projekt ist?

On the road....



[Schraube24]

Das Budget für einen MoRa wäre auf jeden Fall drin. (Hab es mir schon durchgerechnet, eher in den Warenkorb gelegt, 253 Tacken macht das)
Fast so: koste es, was es wolle, Hauptsache silent

PS: geplantes Update: Zen Prozzi+Board+Ram



[Minutourus]

Zur besseren Übersicht stelle doch mal bitte den Link zu dem Warenkorb in deinen ersten Post...

On the road....



[Spattel]

Mit einem MoRa könntest du dir den internen 360er sparen und hättest keine Probleme mit dem Case.



[Schraube24]

Also zur Erweiterung mit dem MoRa hier noch der Link: Warenkorb MoRa

Schade, dass es keine 180er Noiseblocker gibt, von der Qualität, vorallem der Laufruhe bin ich echt begeistert.
Habe gelesen, dass die Silverstone mit klackeren zu kämpfen haben, hat einer von euch da Probleme?
Auf Grund dessen habe ich die Phobya ausgesucht.


Zusätzlich noch die versprochenen Bilder nachgereicht.

[Update 27.01.17] Siehe ersten Beitrag.
