Da ich mich erst vor wenigen Tagen damit (
Playstation 2 Laser Justierung) beschäftigt habe (einmal PAL und einmal NTSC SCPH-5000x) - das Schraubengedrehe ist maximaler Pfusch, ohne die richtigen Indikatoren, die dich bei der Kalibrierung leiten. Letztlich machst du dir langfristig deinen Laser und deinen Antrieb kaputt, dazu musst du nicht mal an den Potentiometern hantieren.
Du brauchst einen FTDI Adapter (UART-USB > ich hatte den hier aus einem Toniebox Mod über
https://www.amazon.de/gp/product/B07BBPX8B8), einen Lötkolben und etwas Zeit. Die Anleitungen klingen komplizierter, als sie tatsächlich sind.
https://github.com/ps2homebrew/PMAP
Als Konfiguations-CD/DVD habe ich genommen
1x original PSX (PAL, beliebiges GAME)
1x SL-DVD (Metal Gear Solid 2 (PAL/NTSC)
1x DL-DVD (God of War 2, NTSC/PAL)
Im Prinzip gehen auch Konsolen fremde Medien. Sie sollten neuwertig sein, sauber, keine Kratzer.
Die Mechacon Testpoints findest du hier
https://www.psdevwiki.com/ps2/Test_points/MechaCon_UART, ich hattte je Board Revision GH-023. RX und TX waren in meinen Fall (bei beiden Boards) vertauscht.
Hier eine reddit Anleitung Schritt für Schritt Anleitung (die MD bei PMAP reicht aber eigentlich aus)
https://www.reddit.com/r/consolerep..._a_fat_ps2_using_pmap_to_calibrate_the_laser/

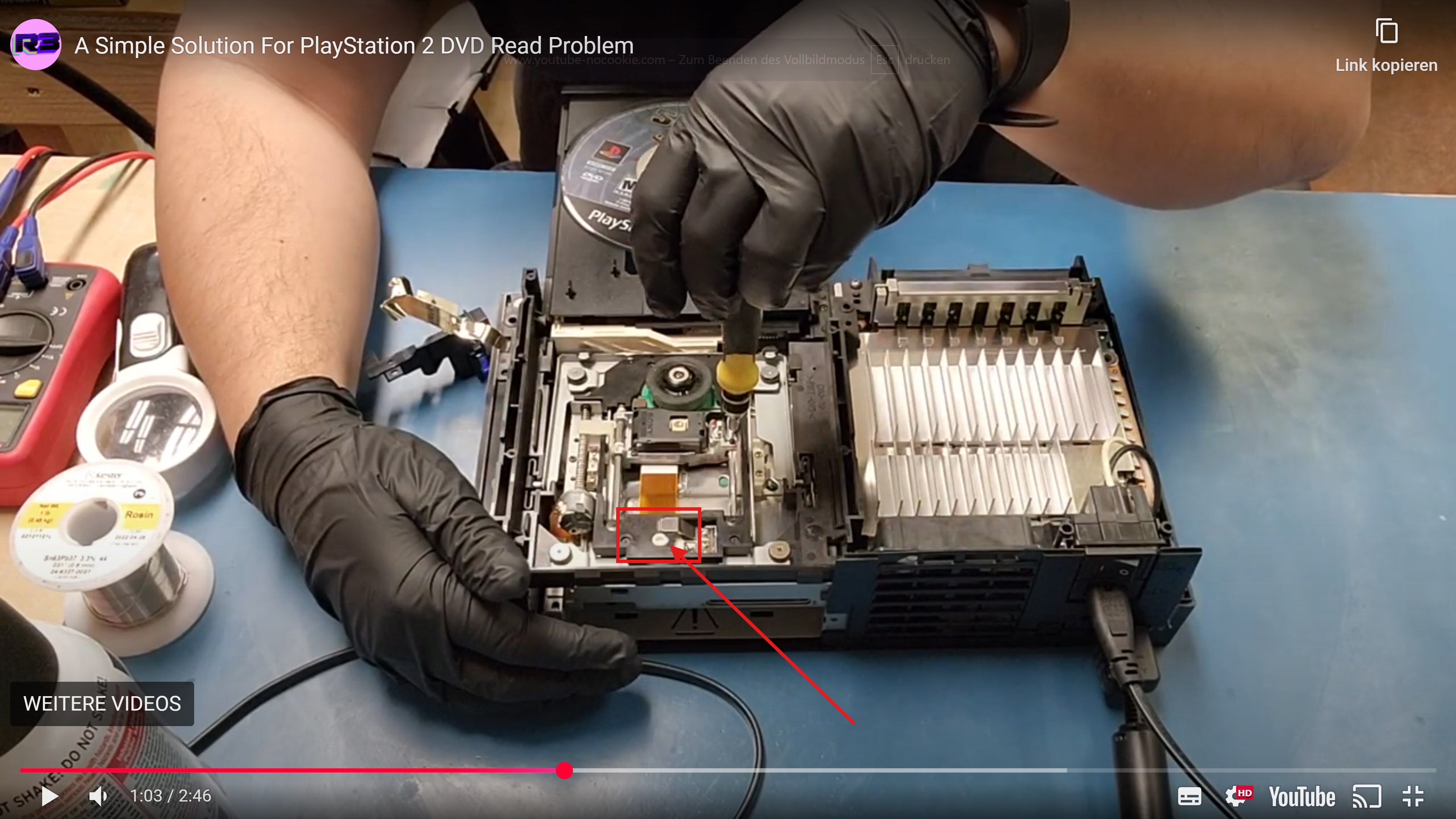

Hier noch ein Video von Modzville
Ich hatte mich eigentlich nur zu Möglichkeiten der Kalibrierung der SCPH-50001/N (NTSC) belesen. Nach einem Mechapwn Mod (macht die Konsole ohne Chip Region-Free) war meine Laserkalibrierung irgendwie hinüber, mein Laserschlitten sprang immer mal über (ein knatterndes/ratschendes Geräusch) was aber nicht auf Verschleiß des Laser-Arms zurückzuführen war. In der Konsole war ein originaler KHS-400C Laser verbaut, der praktisch neu war.

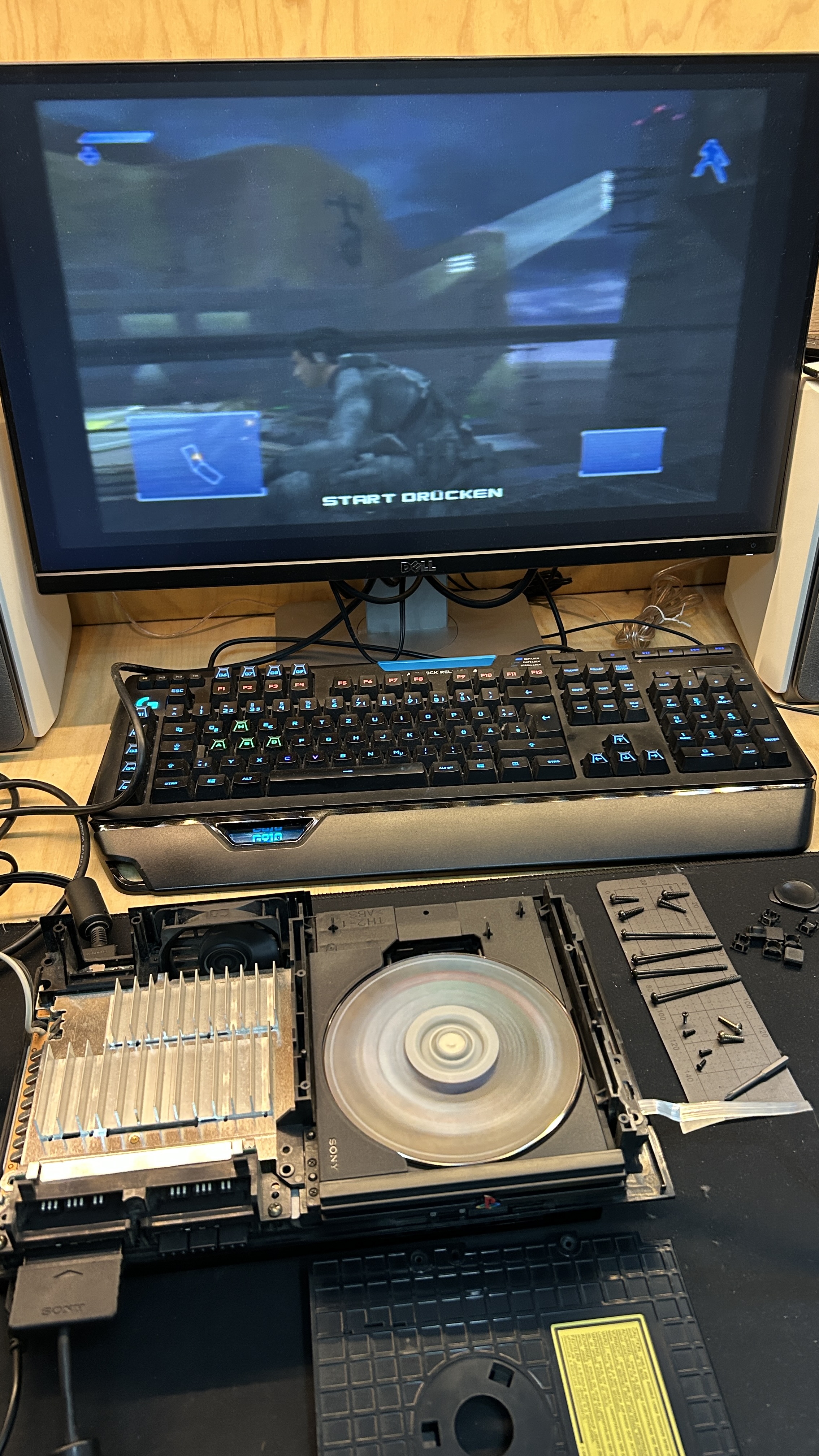

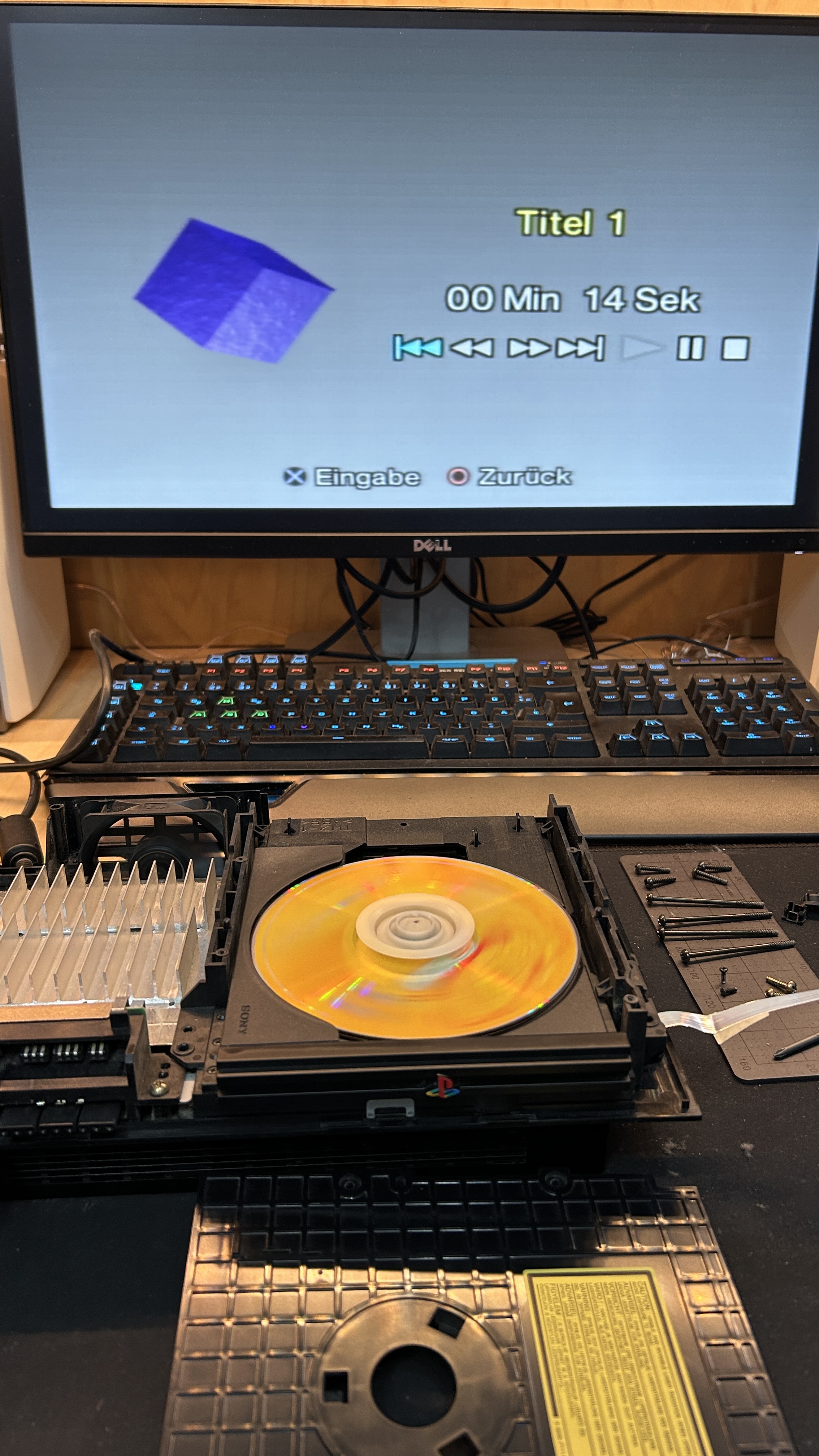

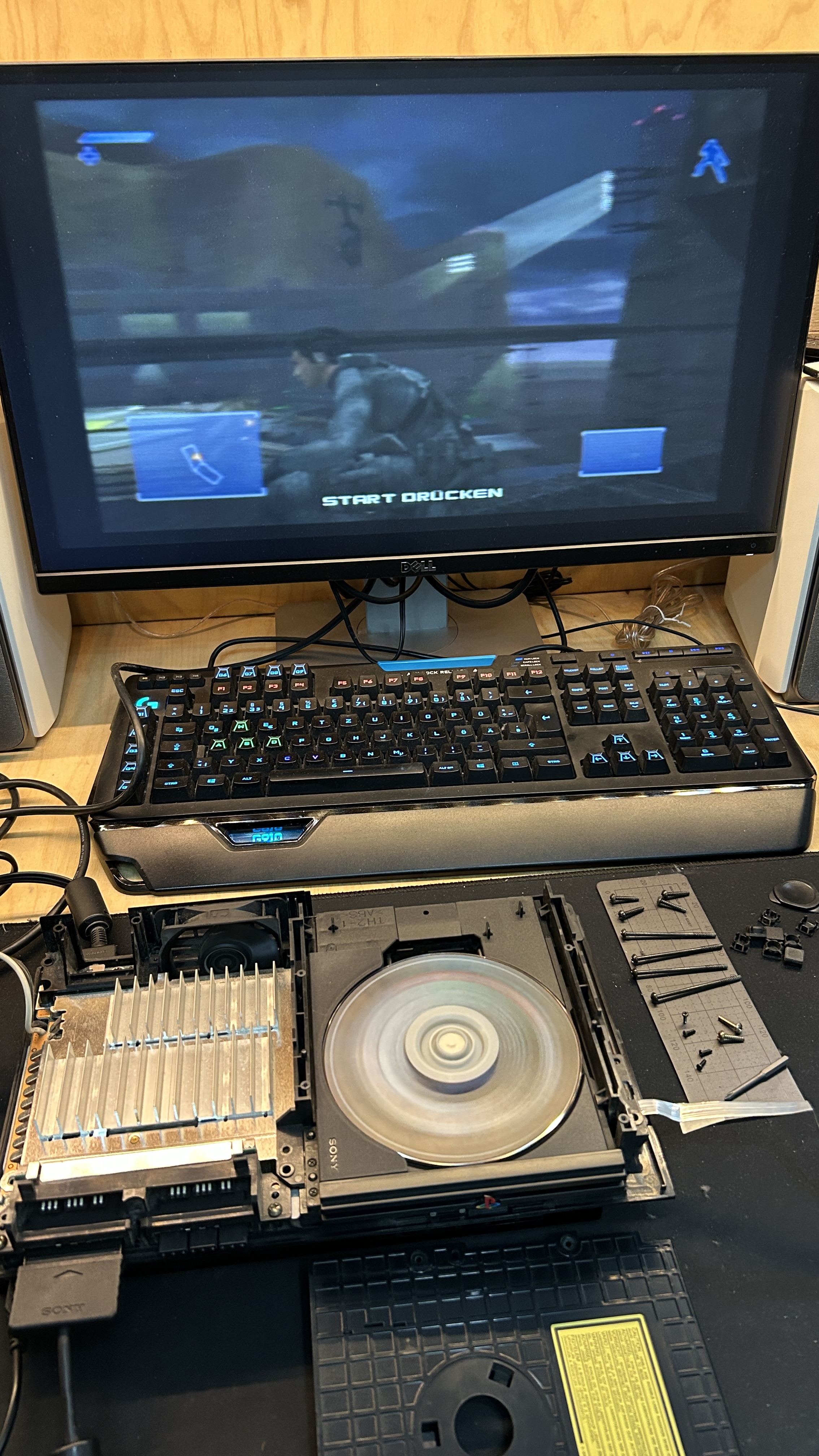

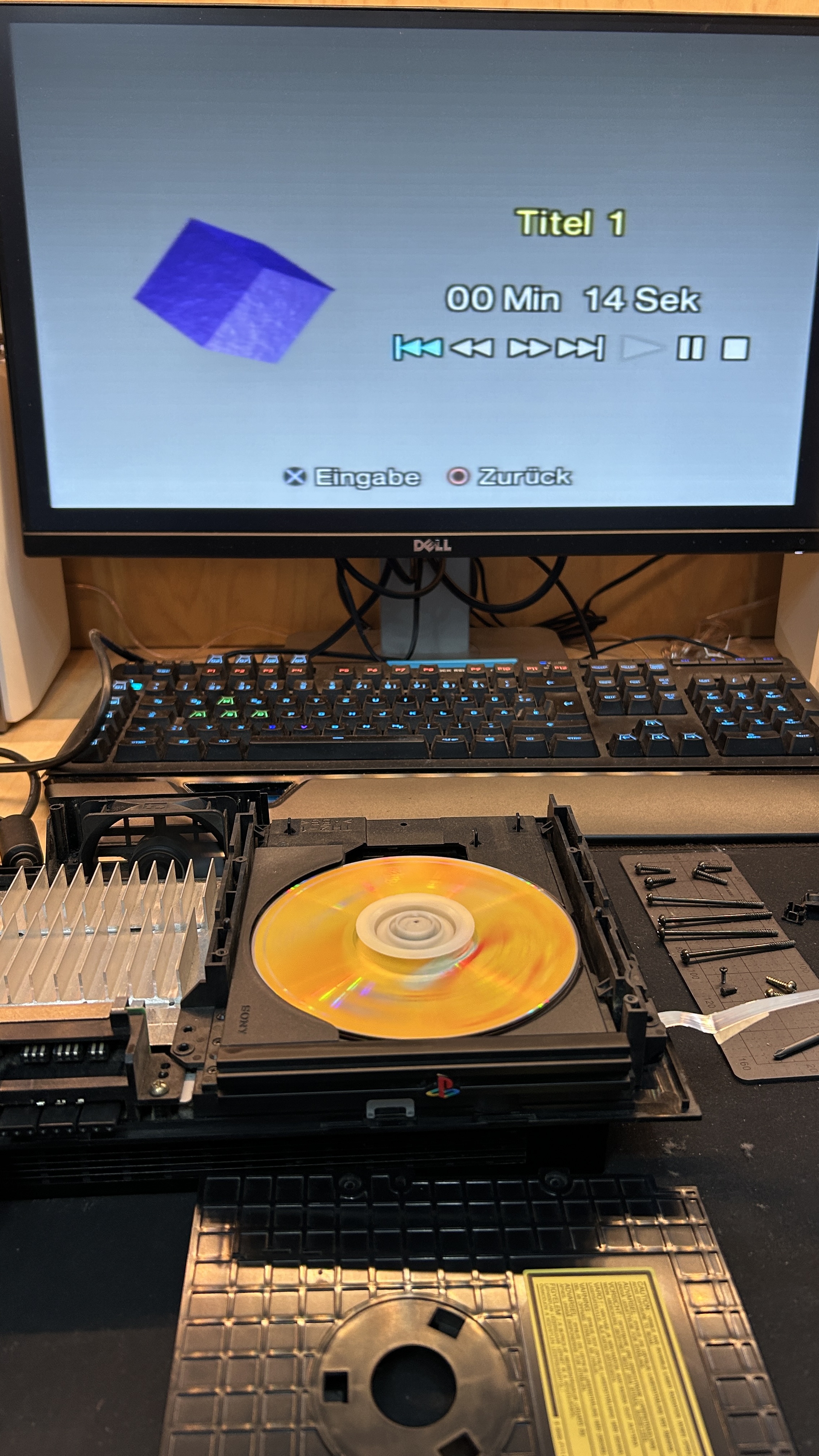

Am Ende hat sich die Arbeit gelohnt. Da ich noch eine PS2 hier hatte (SCPH-50004, SF-HD7 Laser, hier war eines der Justierrädchen herausgesprungen, die Kalibrierung also hinüber) hab ich das ganze dort auch noch gemacht. Das Erkennen der Spiele ist ein Unterschied wie Tag und Nacht.
Ziel ist es einfach, den Jitter so niedrig wie möglich zu bekommen, die Schwellwerte sind im github Post zu finden.
Code:
. Jitter (256): 0 - 0x1B00 (DEX: 0x1000, T10000: 0x1400) / G/H/I-chassis: 0x3E00 (DEX: 0x2970)
DEX = Entwicklerkonsole (DTH-*****) SCPH-5000* entsprechen einem H/I Chassis, alles unter Hex 3E00 ist also hervorragend. Ich bin bis 2C** gekommen, Werte nahe 0 sind absolut utopisch.
Empfohlen ist das Ganze auch nach einem Austausch des Lasers, oder nach einem Austausch eines der beiden Motoren (Sled, Spindle).
Wer im Übrigen ein geeignetes Schmiermittel für derlei Laufwerke sucht > WD 40 Lithiumsprühfett
- natürlich nicht in die Konsole sprühen, sondern in einen Behälter und dann auftragen.

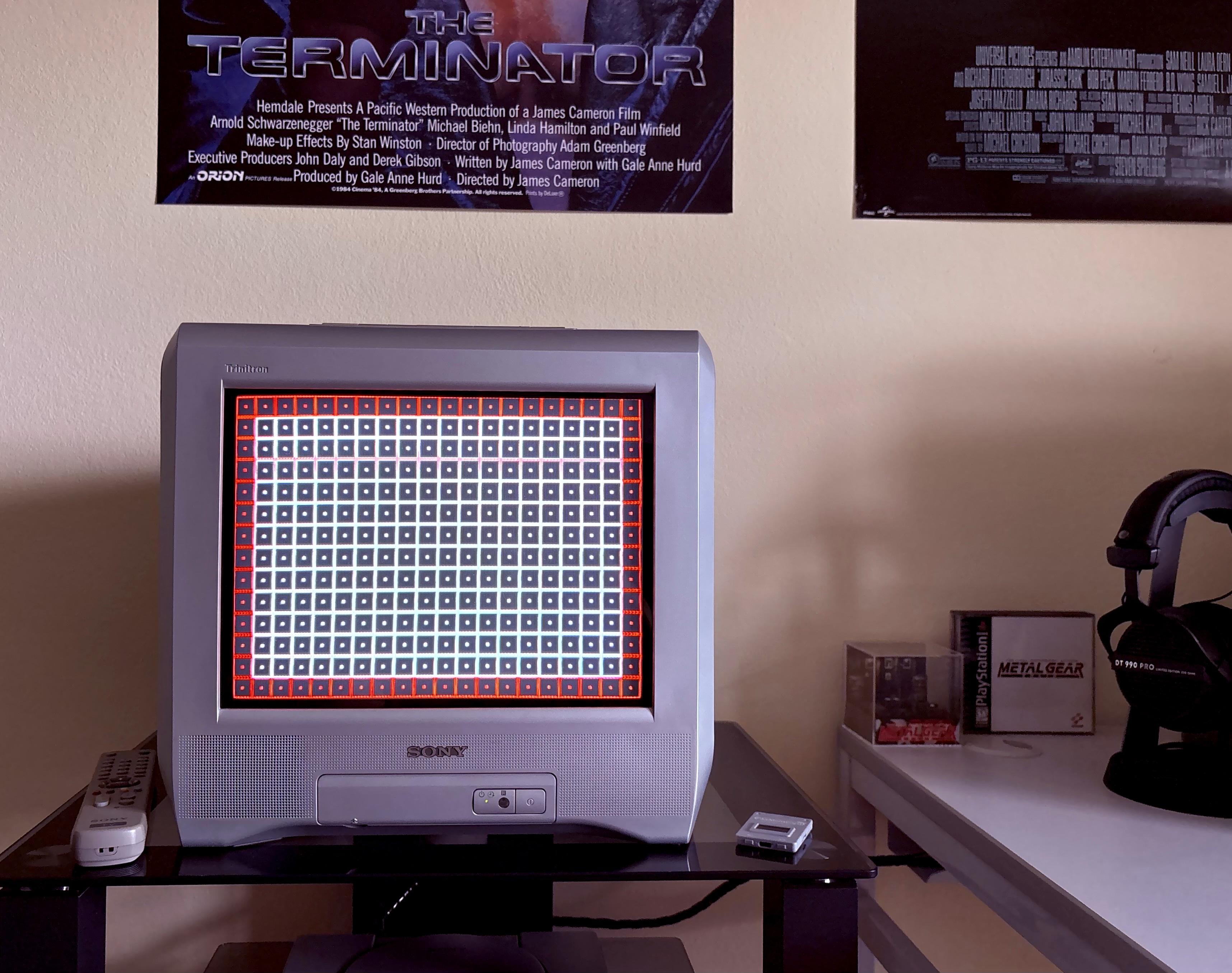

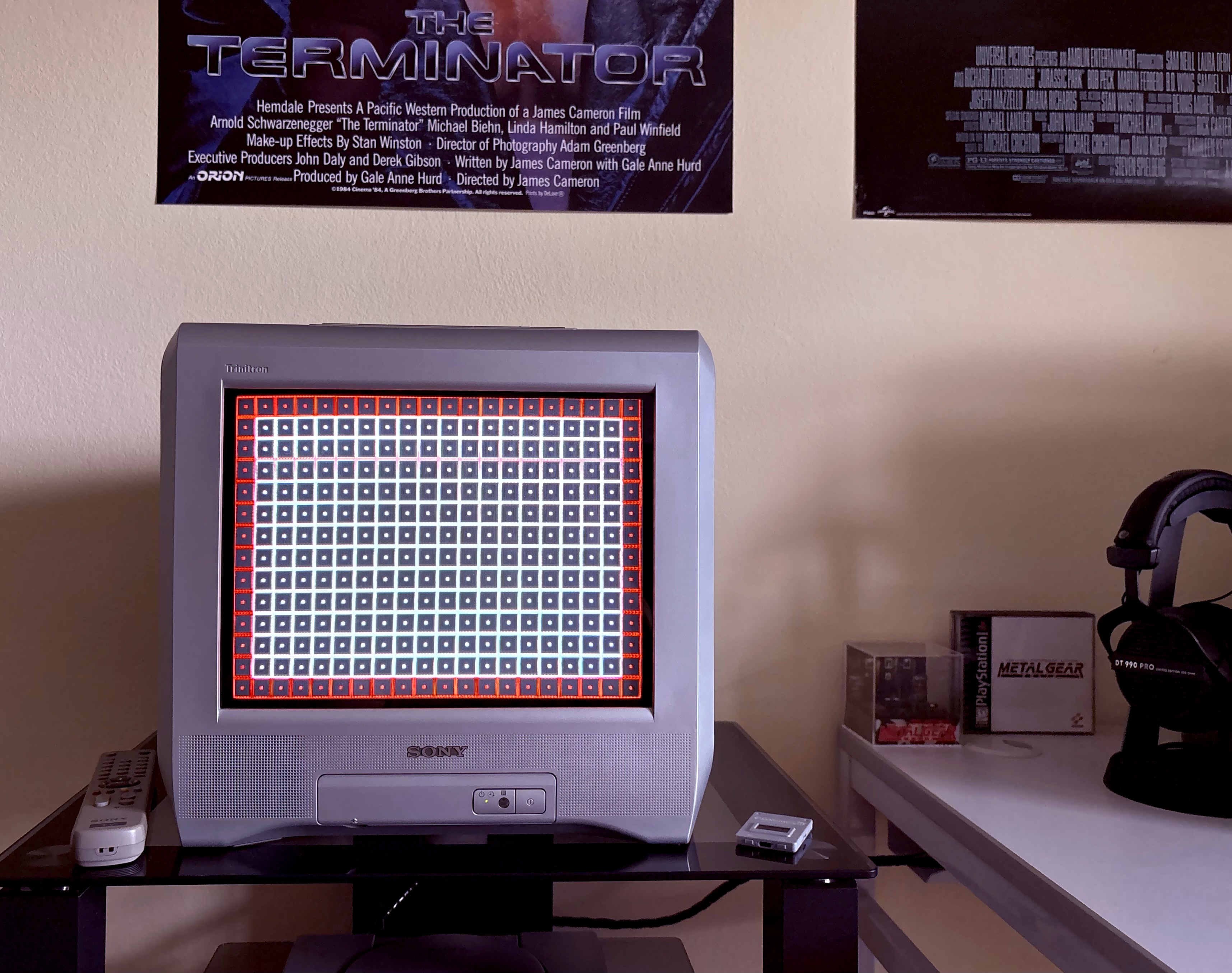

Und noch einen Tipp. Beim ersten Test nach der Kalibrierung habe ich die Drähte an den Testpoints belassen. RMC und GND werden miteinander verbunden. Lässt man diese Verbindung bestehen und schaltet die Konsole nach einer Kalibrierung ein, wird man von einem penetranten Ton und einem mehrfarbigen Testbild begrüßt. Die Konsole ist dann nämlich noch im Testmodus, mann muss also RMC und GND trennen.
