Eumex800 und co. sollen entfernt werden.

[jenshu]

Hallo Leute......

ich weiß nicht ob ich hier meine Frage an der richtigen Stelle vorbringe.

Folgender Sachverhalt. Ich habe einen IP Anschluss und verwende keine ISDN Geräte.
Aus dem Grund möchte ich meine Eumex800 deinstallieren.

Nun weiß ich nicht welche Adern aus der Verteilung abgeklemmt werden müssen.
Im Büro habe ich noch eine Faxgerät welches analog bestehen bleiben sollte.

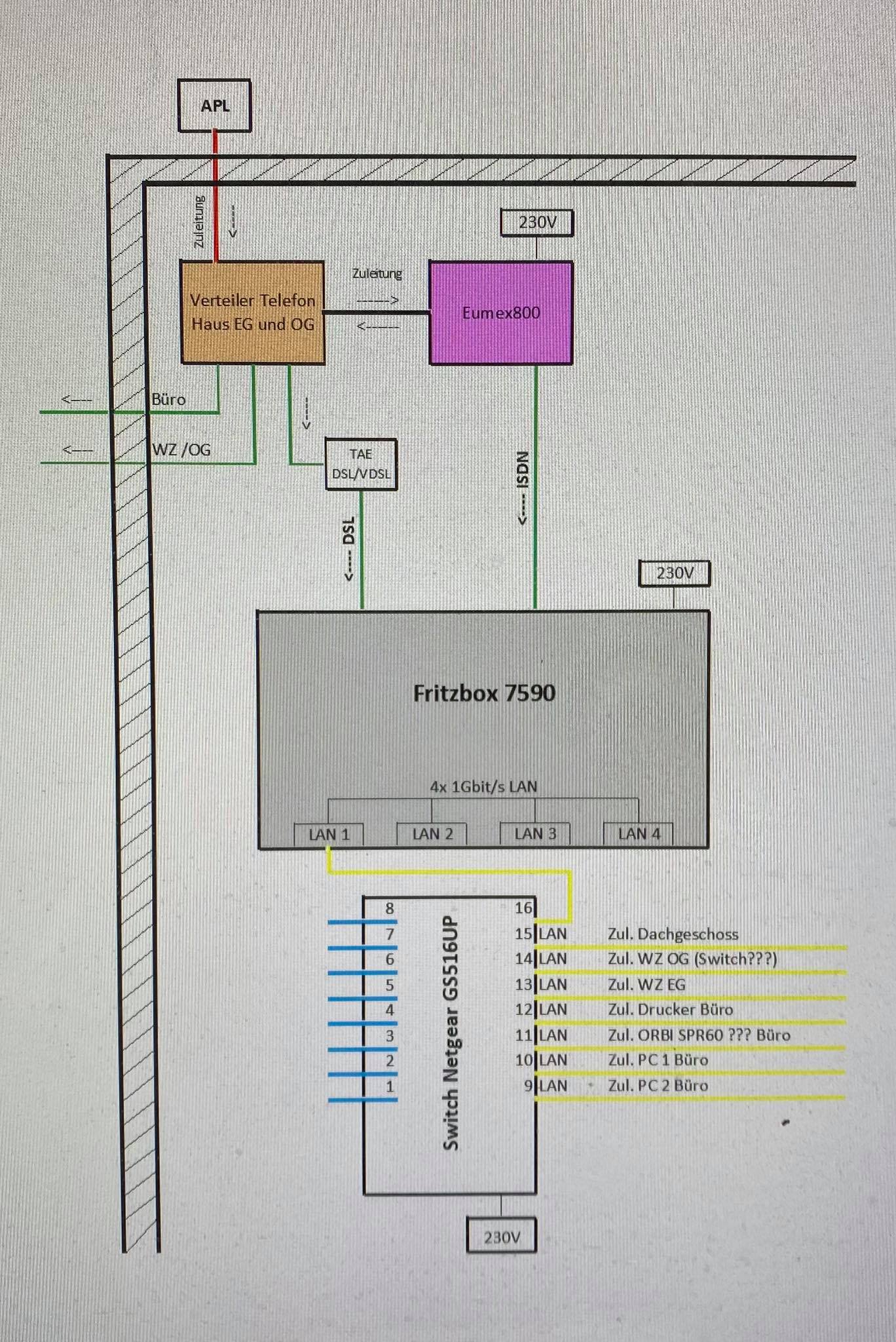

So sind die einzelnen Komponenten momentan mit einander verbunden.
Die Eumex800 ist jetzt nur mit der Fritzbox wegen dem benötigtem Fax verbunden, welches erhalten bleiben soll.
Telefonleitung WZ/OG wird nicht mehr benötigt. wir verwenden Fritzfone dect....

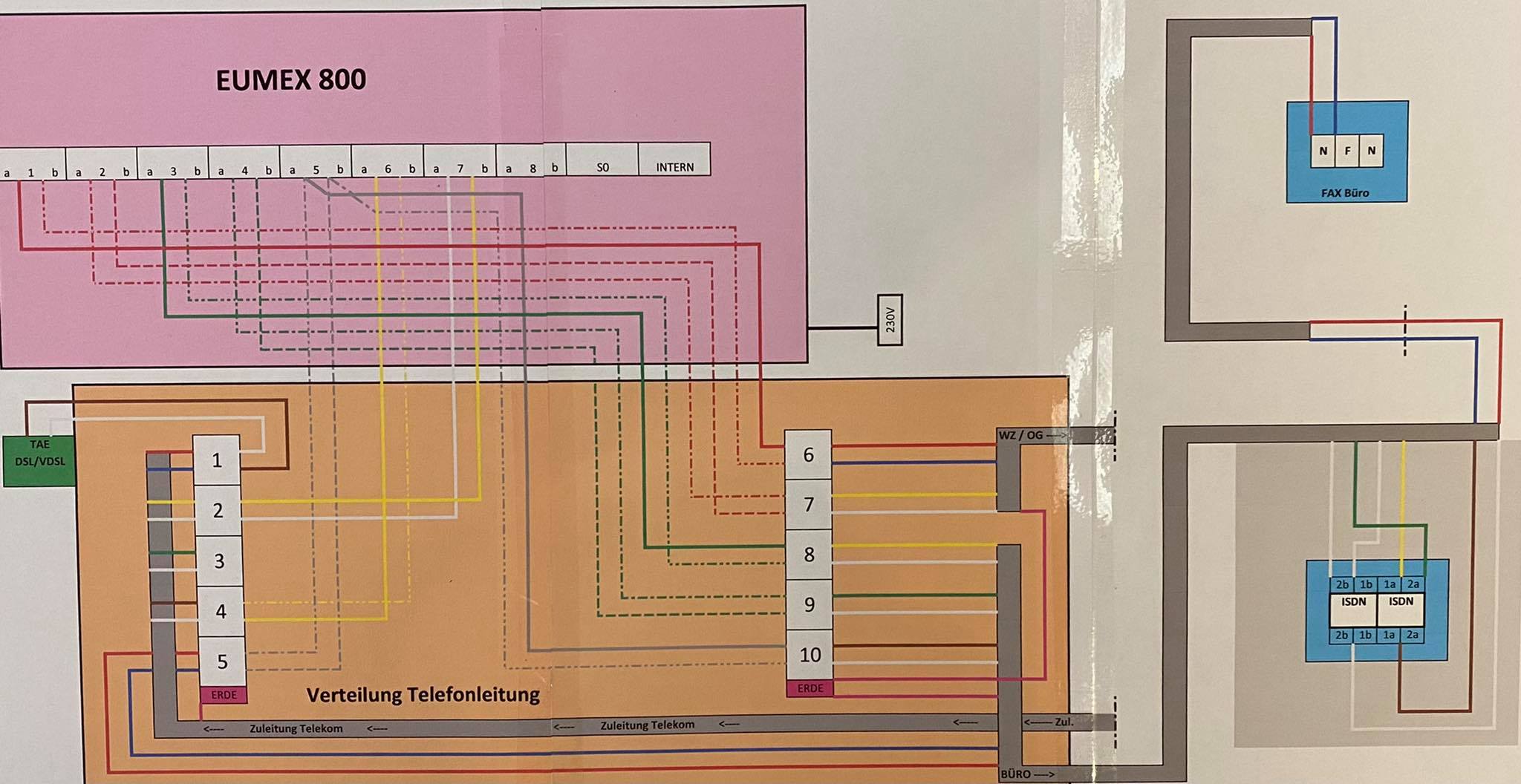

So ist die Eumex800 mit der "Unterverteilung" verdrahtet.

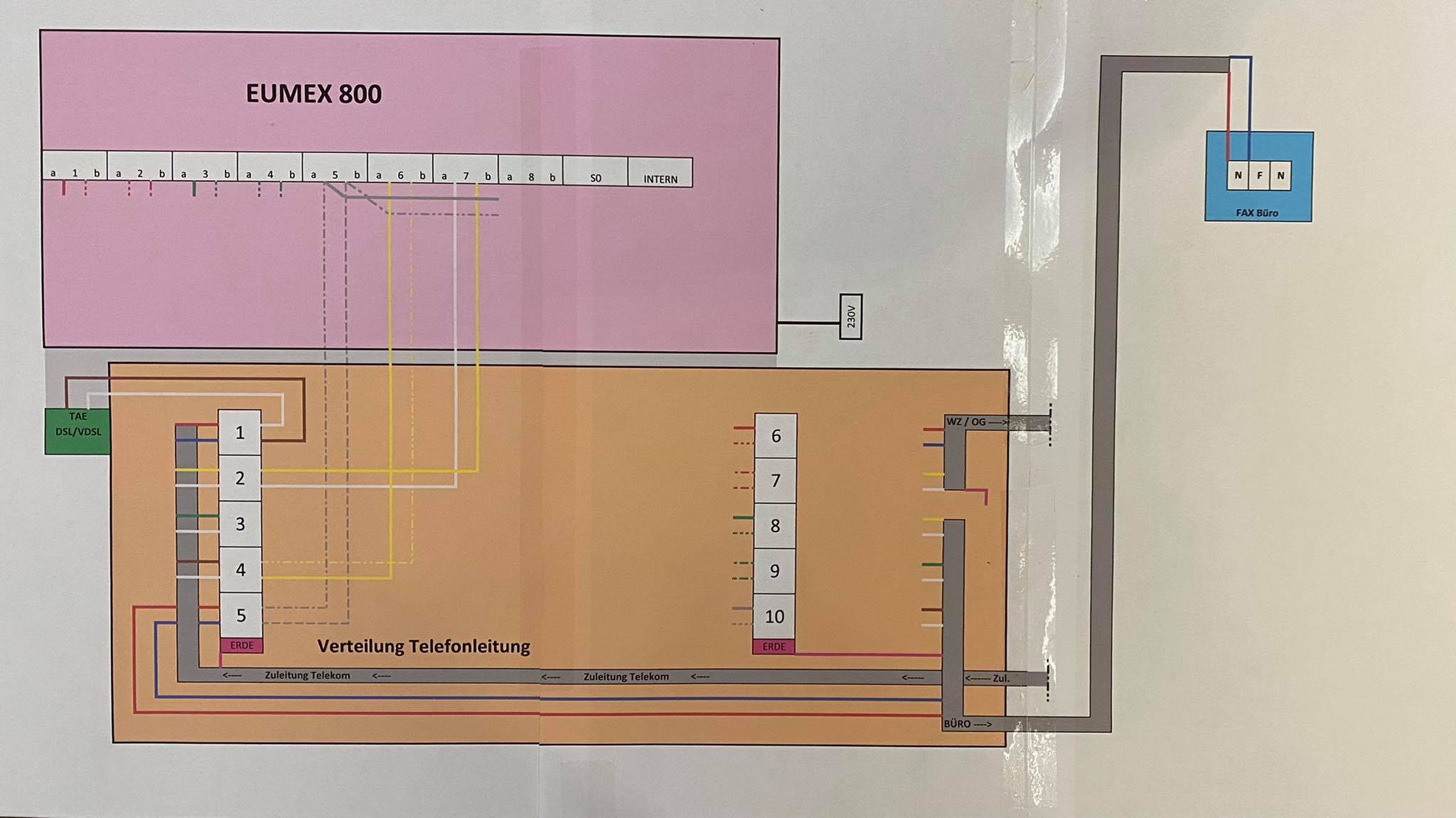

So soll es werden. Wie muss ich nun die rot-blaue Leitung jetzt mit welcher verbinden, damit die Eumex800 weg kann.


Ich weiß, dass ich das Fax direkt an die Fritzbox an Port 1 analog anschließen kann. Die Fritzbox steht allerdings zu weit entfernt im Hausanschlussraum.
Geht das nicht mit den vorhandenen Leitungen , nur etwas umklemmen.????

Ich danke Euch schon einmal im voraus....

Liege Grüße



[|Moppel|]

Hast du dir schon mal die integrierte Faxfunktion in der FritzBox angeschaut?



[jenshu]

Ja. die finde ich aber nicht so toll. Ankommende Faxe per Mail sind top.
Aber zum versenden einer Materialbestellung beim Händler, lege ich das Dokument lieber auf das All In One Drucker/Faxgerät. Bevor ich erst den Rechner hochfahre, die Fritzbox öffne, Dokumente scanne und und und.


Aber danke für den Tipp.



[fanaticmd]

Wenn ich das richtig verstehe dann besteht zwischen FB und Eumex eine ISDN Verkabelung?

Dann wäre die Lösung relativ simpel:

1.

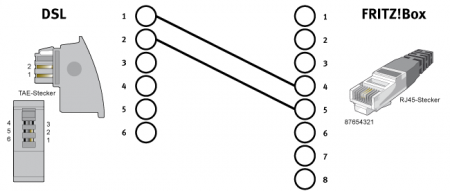

Fon1 der FritzBox an die S0 Dose mit einem "DSL" Anschlusskabel


Quelle: https://avm.de/service/fritzbox/fri...56_Belegung-der-Kabel-Adapter-und-Anschlusse/

Den "DSL" Telefonstecker an Fon1, das RJ 45 Ende an die S0 Dose in Richtung TK Anlage.

2.

Die rot/blaue Ader vom Fax auf die 4/5 der S0 Dose bei der Eumex parallel legen.

oder falls an der Eumex keine Dose ist sondern festverdrahtet S0:

Dann die beiden Adern nachgucken welche in der Dose bei der FB auf 4/5 sichtbar sind.

3. Rufnummer zuordnen in der FB - fertig.



[|Moppel|]

Liefert der Händler dann auch mit dem Eselkarren aus?

Dass die Materialbestellung nicht per Email o. ä. geht ist ja verrückt. 😅



[Vicodin]

Je nach Standort der Endgeräte, kannst du auch die zwei Dräht aus der Eumex auf die Fritzbox schalten, sollte wenn der Plan stimmt, der 3er sein (tolle Doku😳).
Analog ist egal wie rum die zwei Drähte.



[jenshu]

Ich habe das Angebot in Papierform. schreibe die jeweilige Menge da rein und stempel es ab, fertig. naja und dann ist faxen für mich der bequemste weg.
:-)

Ergänzung (2. Januar 2021)

Je nach Standort der Endgeräte, kannst du auch die zwei Dräht aus der Eumex auf die Fritzbox schalten, sollte wenn der Plan stimmt, der 3er sein (tolle Doku😳).
Analog ist egal wie rum die zwei Drähte.

Ja der Plan stimmt, war fummelig aber aber er stimmt.
was meinst du mit 3er Kabel? welche Adern müsste ich mittels Stecker an Port 1 anschließen?

Den Blauen- Roten vom Büro? und welche noch?



[Vicodin]

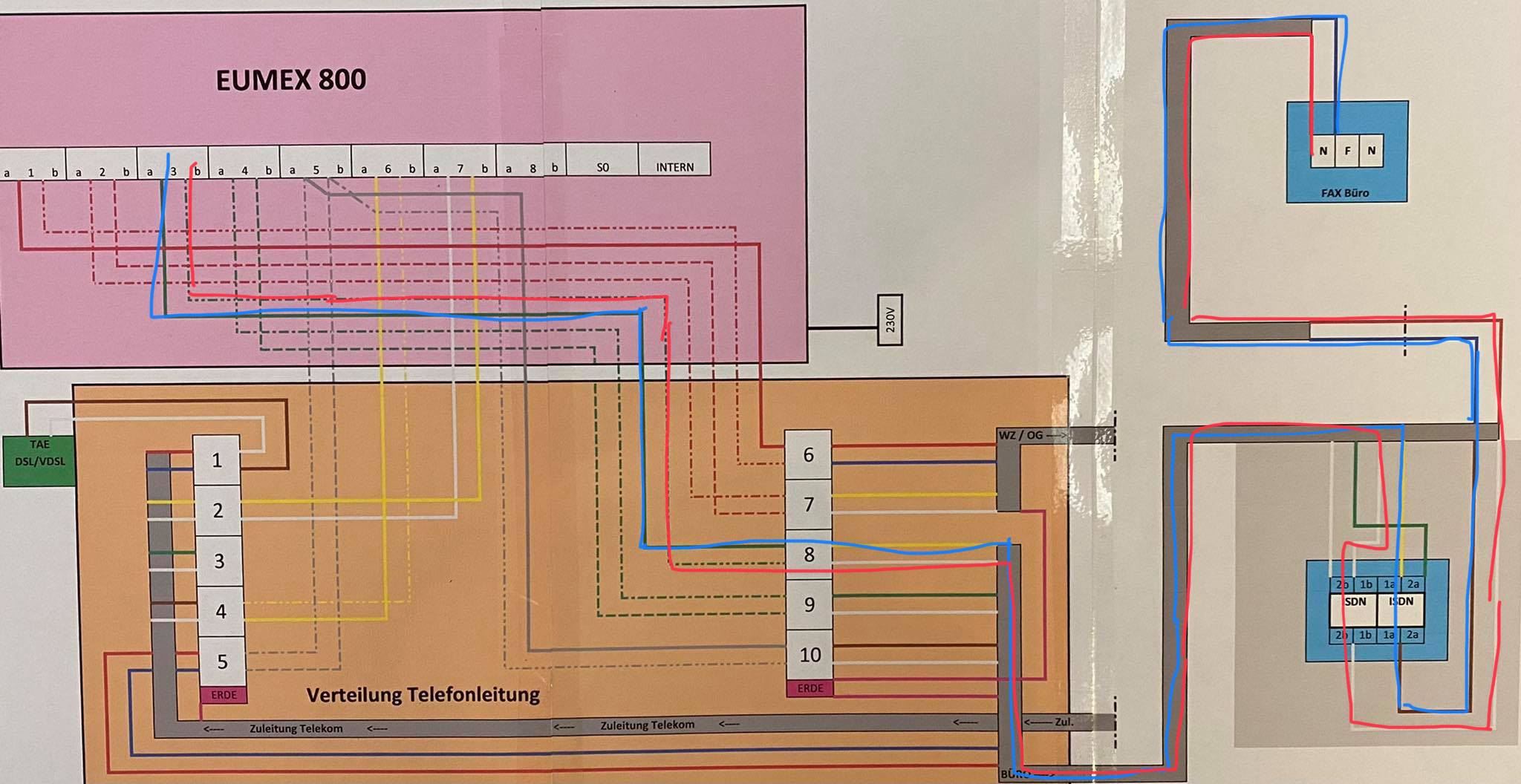

Hab mir mal den spass gemacht
Ich mein den auf der Eumex.
Wo du auf dem Weg abfängst ist egal.



[jenshu]

Ich danke Dir Vicodin für die Mühe.
Werde ich dann mal so ausprobieren. 👍👍👍👍

Ergänzung (3. Januar 2021)

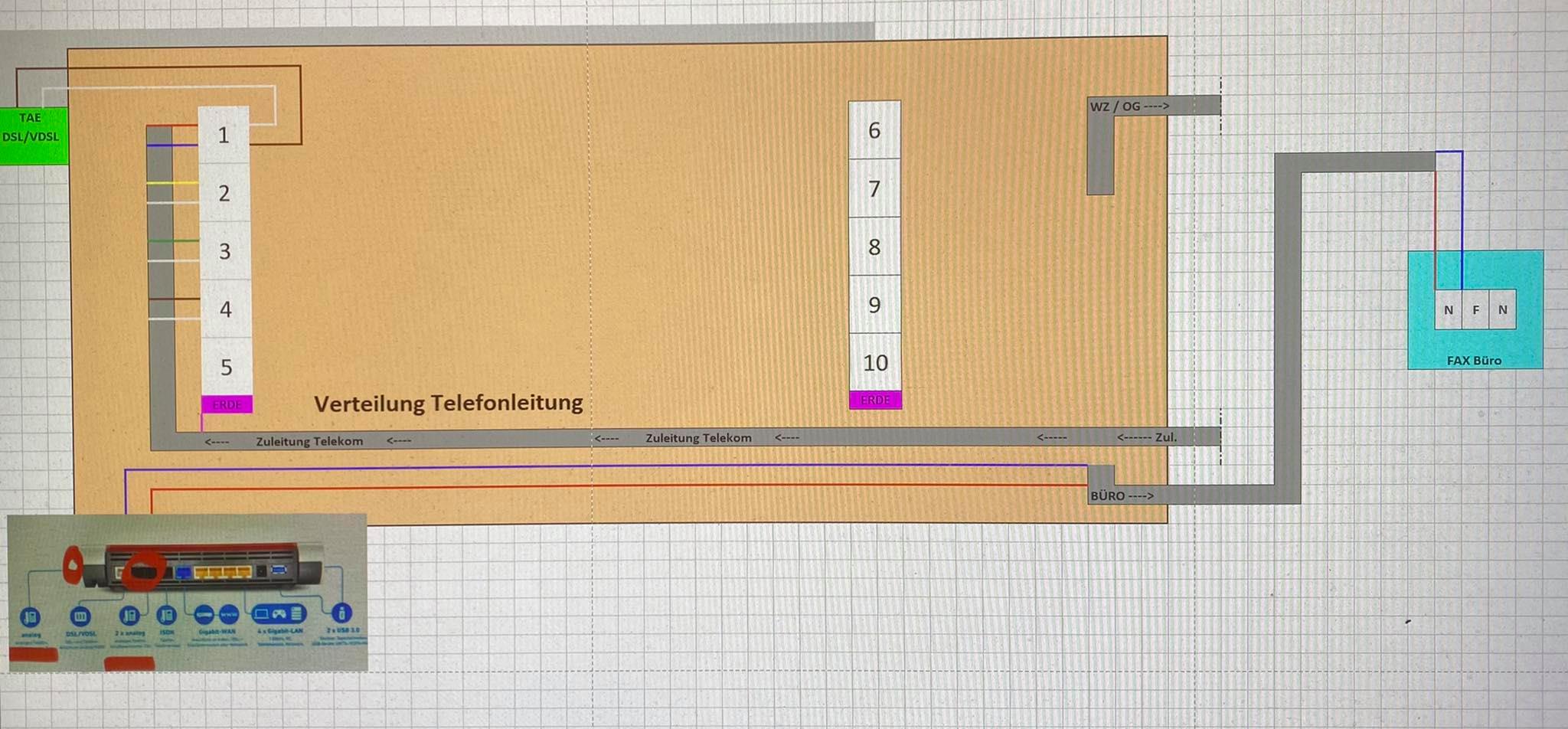

Kann man das auch so realisieren? Dann könnte ich die Eumex abschrauben .



[fanaticmd]

So hatte ich das doch beschrieben. Direkt verdrahtet/verkabelt auf die Eumex FB

Edit: meinte natürlich die FB



[jenshu]

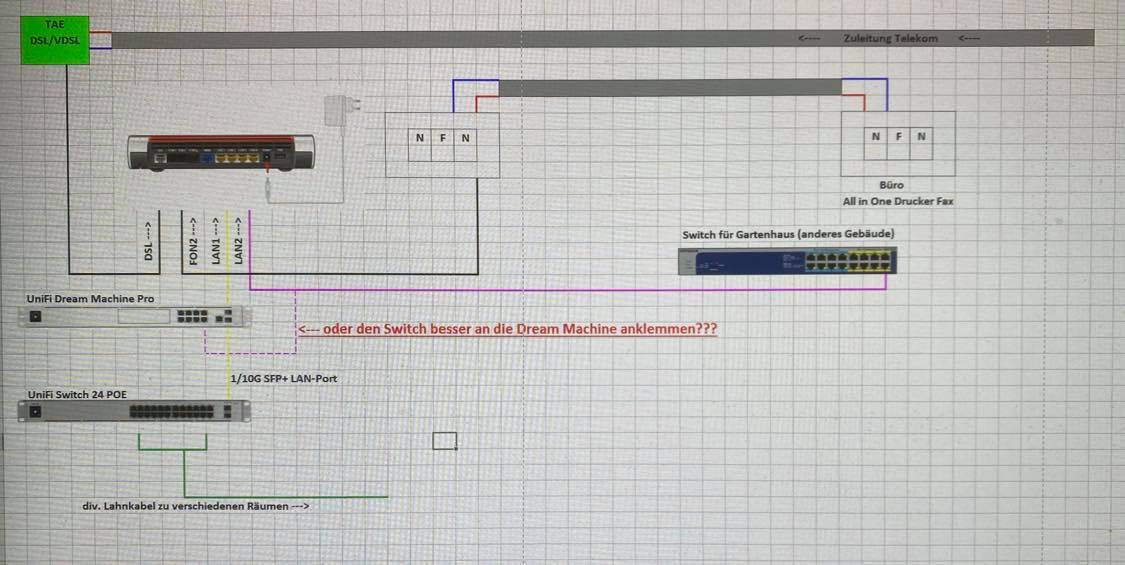

Ich habe das jetzt einmal sortiert.

Ist es besser jetzt ein neues Thema zu erstellen nachdem das mit Eumex usw. geklärt ist?

Ich frage mich jetzt wo ich den zweiten Switch (Gartenhaus) besser anklemme.

• direkt an der Fritzbox ????
• oder an der UniFi Dream Machine????



[Vicodin]

Was macht die Dreammachine, ist das ein Router?
Normalerweise würde ich das Netz Sternförmig von der Fritzbox aufbauen, aber das Unifi Zeug ist intelligenter als die Fritzbox und falls du dich noch mit VLANs austoben willst Daheim😅 und Statistiken über dein Netzwerk vom Gartenhaus haben willst kannst du den Netgearswitch auch in die Dreammachine stecken, ist bei Gigabit Netzwerk auch alles nicht mehr so tragisch🙂✌️
